1 BENIKSPORT s.r.o. Na Petynce 424/154, Praha 6 Tel: beniksport@beniksport.cz Akce : Vybudování víceúčelových sportovních hřišť pro děti a mládež při ulici v Újezdech Investor : Statutární město Brno, Dominikánské nám. 1, Brno Stupeň : DSP Seznam dokumentace A. Průvodní zpráva B. Souhrnná technická zpráva C. Situace stavby C.1 Situace širších vztahů C.2 Koordinační situace stavby D. Dokladová část PD v dosavadní fázi neobsahuje E. Zásady organizace výstavby F. Dokumentace stavby F.1. Pozemní objekty F.1.1. Technická zpráva F.1.2. Výkresová část F SO 01+SO 02 F SO 01+SO 02 F SO 01 F SO 01 F SO 01 F SO 01 F SO 01 F SO 01 F SO 01 F SO 01 F SO 01 F SO 02 F SO 02 F SO 02 Celková situace stavby Podélný a příčný řez Celkový půdorys hřiště Půdorys hřiště oplocení Půdorys hřiště lajnování Řez víceúčelové hřiště na stávajícím hřišti Řez víceúčelové hřiště v místě rozšíření Řez chodník zámková dlažba tl.60mm Řez chodník zámková dlažba tl.80mm Detail pole oplocení v=6m Detail sloupku pro uchycení sítě Půdorys hřiště lajnování Řez hřiště na volejbal Založení pouzder Praha, 10/2012 Vedoucí projektu: Ing. arch. Jan Drdácký Vypracoval: Ing. Tereza Čeňková

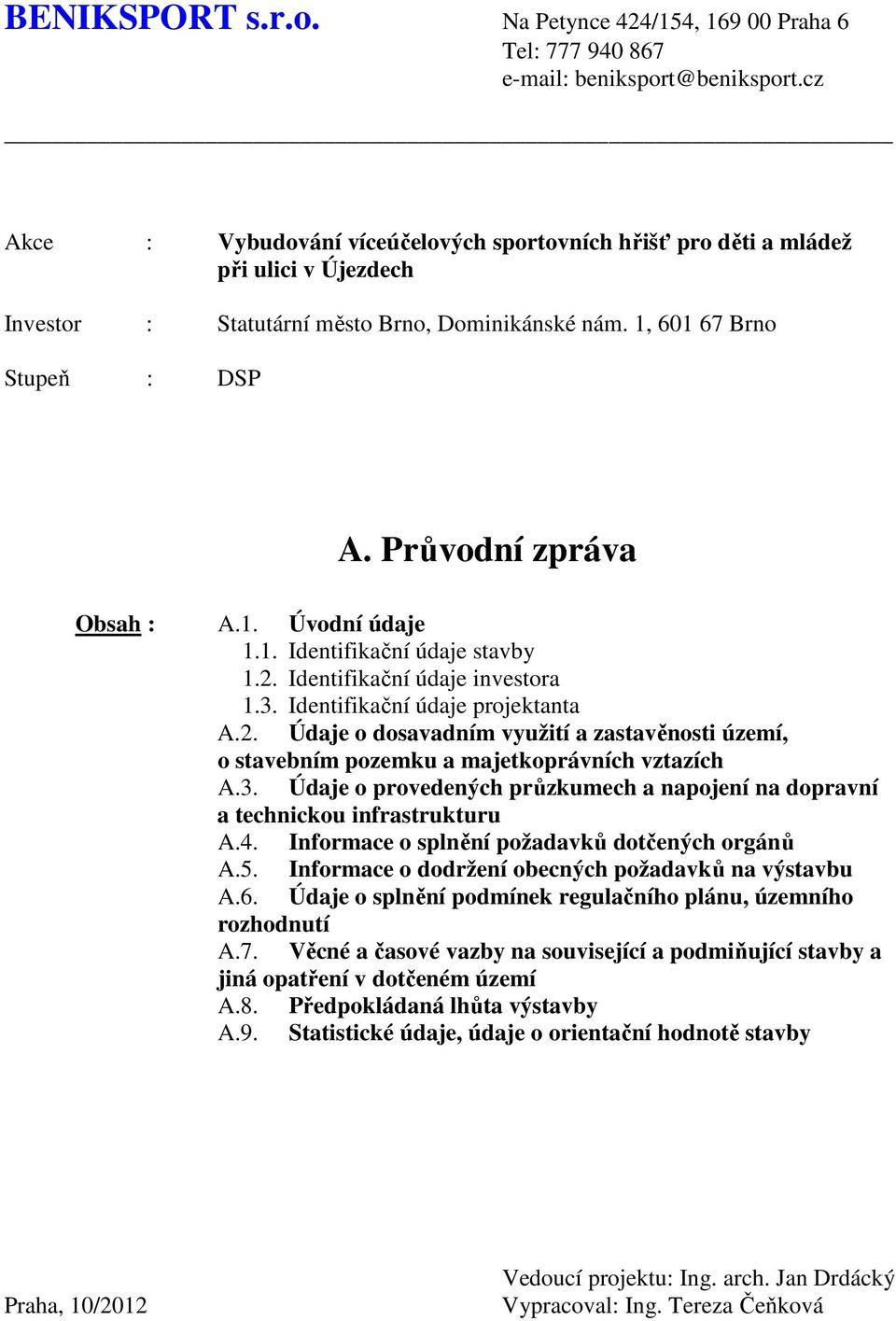

2 BENIKSPORT s.r.o. Na Petynce 424/154, Praha 6 Tel: beniksport@beniksport.cz Akce : Vybudování víceúčelových sportovních hřišť pro děti a mládež při ulici v Újezdech Investor : Statutární město Brno, Dominikánské nám. 1, Brno Stupeň : DSP A. Průvodní zpráva Obsah : A.1. Úvodní údaje 1.1. Identifikační údaje stavby 1.2. Identifikační údaje investora 1.3. Identifikační údaje projektanta A.2. Údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a majetkoprávních vztazích A.3. Údaje o provedených průzkumech a napojení na dopravní a technickou infrastrukturu A.4. Informace o splnění požadavků dotčených orgánů A.5. Informace o dodržení obecných požadavků na výstavbu A.6. Údaje o splnění podmínek regulačního plánu, územního rozhodnutí A.7. Věcné a časové vazby na související a podmiňující stavby a jiná opatření v dotčeném území A.8. Předpokládaná lhůta výstavby A.9. Statistické údaje, údaje o orientační hodnotě stavby Praha, 10/2012 Vedoucí projektu: Ing. arch. Jan Drdácký Vypracoval: Ing. Tereza Čeňková

3 Ad A.1. Úvodní údaje Ad A.1.1. Identifikační údaje stavby Název stavby: Místo stavby: Kraj: Stupeň: Typ a funkce stavby: Vybudování víceúčelových sportovních hřišť pro děti a mládež při ulici v Újezdech Brno - Medlánky Jihomoravský DSP rekonstrukce, sportoviště a rekreační plocha Katastrální území, parcely: k.ú. Medlánky , p.č. 409/1, 414/1,7,8, 987/13 Název: Adresa: Ad A.1.2. Identifikační údaje investora IČ: Statutární město Brno DIČ: CZ Statutárního zástupce: Ad A.1.3. Identifikační údaje projektanta Zpracovatelská firma: Dominikánské nám. 1, Brno Mgr. Alena Valentová, starostka MČ Brno - Medlánky BENIKSPORT s.r.o. Adresa: Na Petynce 424/154, Praha 6 IČ: DIČ: CZ Statutárního zástupce: Ing. arch. Jan Drdácký Telefon/fax: Autor architektonického návrhu a stavebního řešení: Zakázkové číslo: Datum zpracování: 10/2012 beniksport@beniksport.cz Ing. arch. Jan Drdácký, autorizovaný architekt, číslo autorizace ČKA, Ad A.2. Údaje o dosavadním využití a zastavěnosti území, o stavebním pozemku a majetkoprávních vztazích Dotčené pozemky leží v lokalitě Medlánky v bezprostřední blízkosti Medláneckého rybníka. Parcela p.č. 409/1 je v katastru nemovitostí vedena jako ostatní plocha, parcely 414/1,7,8 a 987/13 jsou vedeny jako orná půda. Všechny dotčené parcely jsou v majetku investora.

4 Ad A.3. Údaje o provedených průzkumech a napojení na dopravní a technickou infrastrukturu Průzkumy Pro daný typ rekonstrukce bylo provedeno geodetické zaměření firmou GEO profi spol. s r.o., Brno v 07/2012 a geologický průzkum dané lokality, zpracovaný firmou RNDr. Bohdan Kratochvíl, Ph.D. Brno v 07/2012. Sondy IG průzkumu zjistili velmi vhodné podmínky pro vybudování víceúčelového hřiště. Dopravní a technická infrastruktura Napojení na dopravní infrastrukturu je stávající, ze stávající veřejné komunikace. Ad A.4. Informace o splnění požadavků dotčených orgánů Zvláštní požadavky dosud nebyly vzneseny. Objeví-li se v průběhu projednávání, budou zapracovány. Ad A.5. Informace o dodržení obecných požadavků na výstavbu Projektová dokumentace je zpracována dle platných předpisů. Ad A.6. Údaje o splnění podmínek regulačního plánu, územního rozhodnutí Zrekonstruovaná plocha bude sloužit jako sportovní a rekreační plocha jako doposud. Projekt bude v souladu s územním plánem obce. Pro daný rozsah rekonstrukce není nutné zpracovávat projekt k územnímu rozhodnutí. Ad A.7. Věcné a časové vazby na související a podmiňující stavby a jiná opatření v dotčeném území Pozemky 414/1, 417/1,7,8 a 987/13 jsou součástí zemědělského půdního fondu, proto je třeba je před zahájením stavby ze ZPF vyjmout. Ad A.8. Předpokládaná lhůta výstavby Předpokládané zahájení stavby: Předpokládaná lhůta výstavby: 3 měsíce Ad A.9. Statistické údaje, údaje o orientační hodnotě stavby Víceúčelové hřiště 16x32m s umělým polyuretanovým povrchem, hřiště na volejbal 12x22m s přírodním trávníkem. Odhadnuté investiční náklady jsou 1,8 mil. Kč bez DPH.

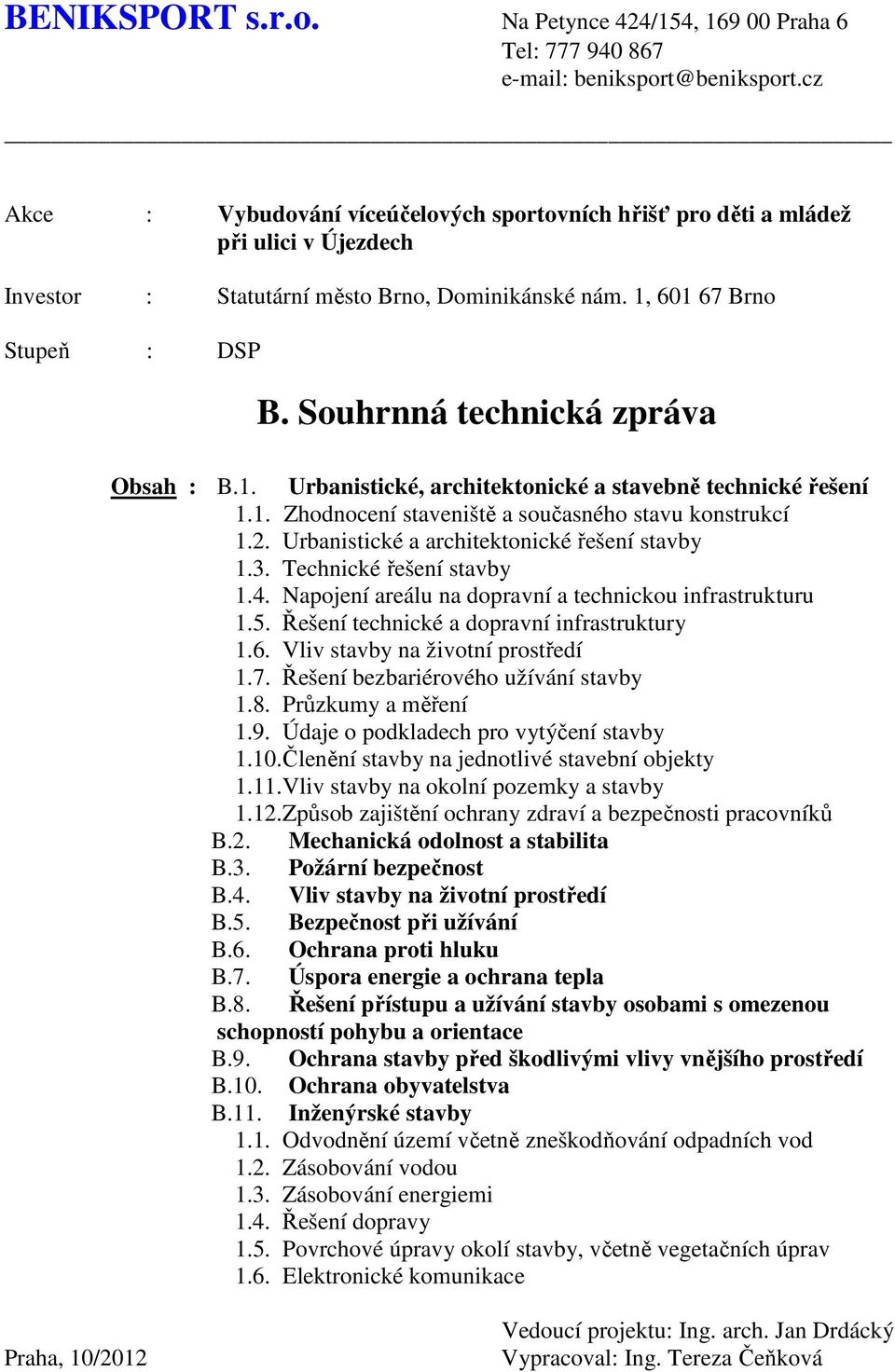

5 BENIKSPORT s.r.o. Na Petynce 424/154, Praha 6 Tel: beniksport@beniksport.cz Akce : Vybudování víceúčelových sportovních hřišť pro děti a mládež při ulici v Újezdech Investor : Statutární město Brno, Dominikánské nám. 1, Brno Stupeň : DSP B. Souhrnná technická zpráva Obsah : B.1. Urbanistické, architektonické a stavebně technické řešení 1.1. Zhodnocení staveniště a současného stavu konstrukcí 1.2. Urbanistické a architektonické řešení stavby 1.3. Technické řešení stavby 1.4. Napojení areálu na dopravní a technickou infrastrukturu 1.5. Řešení technické a dopravní infrastruktury 1.6. Vliv stavby na životní prostředí 1.7. Řešení bezbariérového užívání stavby 1.8. Průzkumy a měření 1.9. Údaje o podkladech pro vytýčení stavby 1.10.Členění stavby na jednotlivé stavební objekty 1.11.Vliv stavby na okolní pozemky a stavby 1.12.Způsob zajištění ochrany zdraví a bezpečnosti pracovníků B.2. Mechanická odolnost a stabilita B.3. Požární bezpečnost B.4. Vliv stavby na životní prostředí B.5. Bezpečnost při užívání B.6. Ochrana proti hluku B.7. Úspora energie a ochrana tepla B.8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace B.9. Ochrana stavby před škodlivými vlivy vnějšího prostředí B.10. Ochrana obyvatelstva B.11. Inženýrské stavby 1.1. Odvodnění území včetně zneškodňování odpadních vod 1.2. Zásobování vodou 1.3. Zásobování energiemi 1.4. Řešení dopravy 1.5. Povrchové úpravy okolí stavby, včetně vegetačních úprav 1.6. Elektronické komunikace Praha, 10/2012 Vedoucí projektu: Ing. arch. Jan Drdácký Vypracoval: Ing. Tereza Čeňková

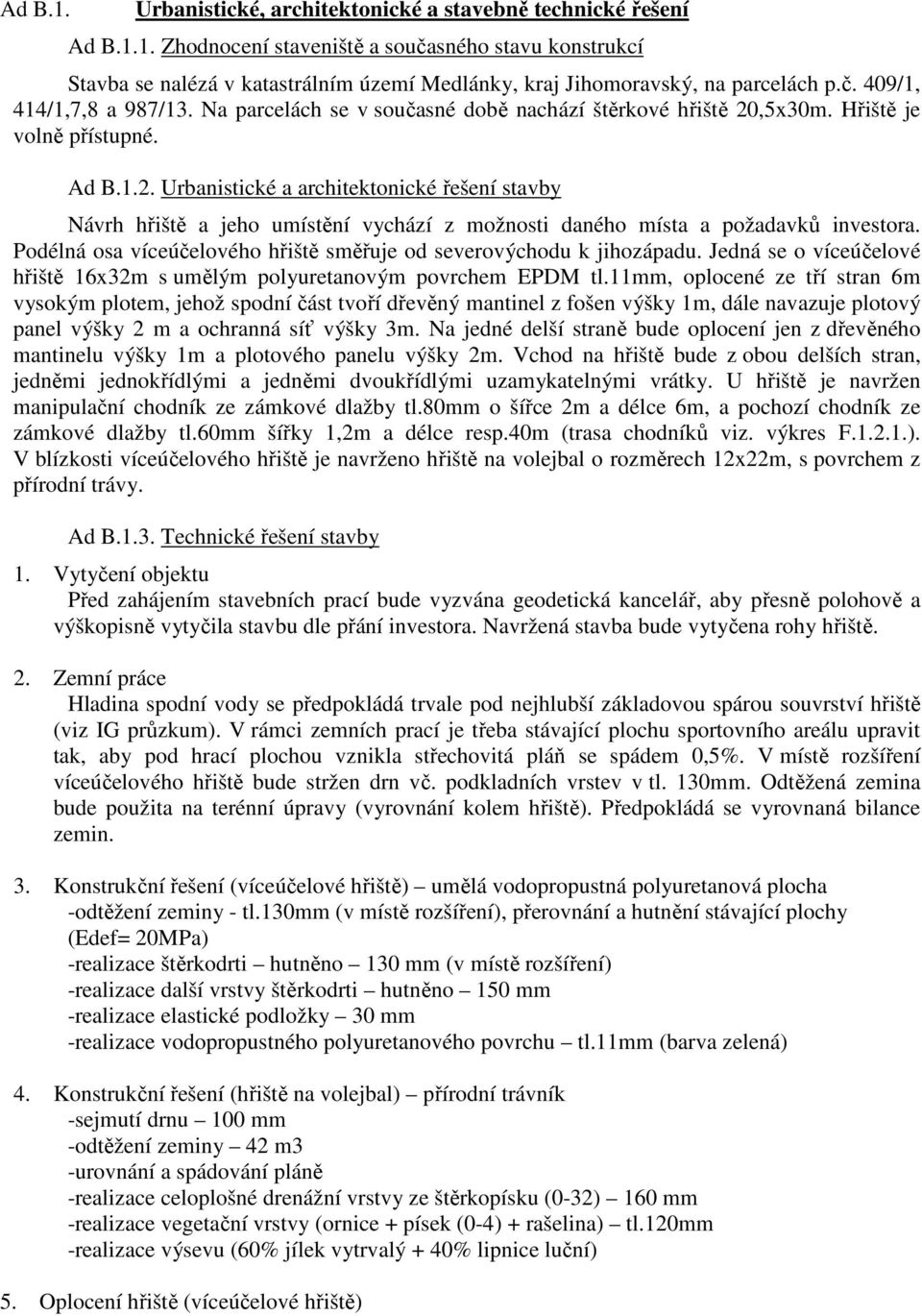

6 Ad B.1. Urbanistické, architektonické a stavebně technické řešení Ad B.1.1. Zhodnocení staveniště a současného stavu konstrukcí Stavba se nalézá v katastrálním území Medlánky, kraj Jihomoravský, na parcelách p.č. 409/1, 414/1,7,8 a 987/13. Na parcelách se v současné době nachází štěrkové hřiště 20,5x30m. Hřiště je volně přístupné. Ad B.1.2. Urbanistické a architektonické řešení stavby Návrh hřiště a jeho umístění vychází z možnosti daného místa a požadavků investora. Podélná osa víceúčelového hřiště směřuje od severovýchodu k jihozápadu. Jedná se o víceúčelové hřiště 16x32m s umělým polyuretanovým povrchem EPDM tl.11mm, oplocené ze tří stran 6m vysokým plotem, jehož spodní část tvoří dřevěný mantinel z fošen výšky 1m, dále navazuje plotový panel výšky 2 m a ochranná síť výšky 3m. Na jedné delší straně bude oplocení jen z dřevěného mantinelu výšky 1m a plotového panelu výšky 2m. Vchod na hřiště bude z obou delších stran, jedněmi jednokřídlými a jedněmi dvoukřídlými uzamykatelnými vrátky. U hřiště je navržen manipulační chodník ze zámkové dlažby tl.80mm o šířce 2m a délce 6m, a pochozí chodník ze zámkové dlažby tl.60mm šířky 1,2m a délce resp.40m (trasa chodníků viz. výkres F ). V blízkosti víceúčelového hřiště je navrženo hřiště na volejbal o rozměrech 12x22m, s povrchem z přírodní trávy. Ad B.1.3. Technické řešení stavby 1. Vytyčení objektu Před zahájením stavebních prací bude vyzvána geodetická kancelář, aby přesně polohově a výškopisně vytyčila stavbu dle přání investora. Navržená stavba bude vytyčena rohy hřiště. 2. Zemní práce Hladina spodní vody se předpokládá trvale pod nejhlubší základovou spárou souvrství hřiště (viz IG průzkum). V rámci zemních prací je třeba stávající plochu sportovního areálu upravit tak, aby pod hrací plochou vznikla střechovitá pláň se spádem 0,5%. V místě rozšíření víceúčelového hřiště bude stržen drn vč. podkladních vrstev v tl. 130mm. Odtěžená zemina bude použita na terénní úpravy (vyrovnání kolem hřiště). Předpokládá se vyrovnaná bilance zemin. 3. Konstrukční řešení (víceúčelové hřiště) umělá vodopropustná polyuretanová plocha -odtěžení zeminy - tl.130mm (v místě rozšíření), přerovnání a hutnění stávající plochy (Edef= 20MPa) -realizace štěrkodrti hutněno 130 mm (v místě rozšíření) -realizace další vrstvy štěrkodrti hutněno 150 mm -realizace elastické podložky 30 mm -realizace vodopropustného polyuretanového povrchu tl.11mm (barva zelená) 4. Konstrukční řešení (hřiště na volejbal) přírodní trávník -sejmutí drnu 100 mm -odtěžení zeminy 42 m3 -urovnání a spádování pláně -realizace celoplošné drenážní vrstvy ze štěrkopísku (0-32) 160 mm -realizace vegetační vrstvy (ornice + písek (0-4) + rašelina) tl.120mm -realizace výsevu (60% jílek vytrvalý + 40% lipnice luční) 5. Oplocení hřiště (víceúčelové hřiště)

7 Oplocení je navrženo okolo celého obvodu hřiště. Jedná se o oplocení z dřevěných fošen výšky 1m, plotových panelů výšky 2m a ochranné sítě výšky 3m. Oplocení má ze třech stran výšku 6m, na jedné delší straně výšku 3m. Sloupky jsou 80x80mm, osová vzdálenost sloupků 2,53m. Na sloupky jsou navařeny plechy pro uchycení 5 dřevěných fošen. Dřevěná fošna bude ošetřena tlakovou impregnací ve vakuotlakovém zařízení, barva hnědá, rozměr 180x40mm. Nad mantinel, do výšky 3m, budou umístěny pozinkované + poplastované plotové panely rozměru 2,5x2m. Poté bude umístěna ještě ochranná síť, přivázaná v horní části na vodící trubku a v dolní části na plotový panel. Vstup na hřiště je z obou delších stran hřiště uzamykatelnými vrátky. Součástí oplocení jsou pevně zabudované branky na malou kopanou 3x2x1m z vyvařené ocelové sítě, univerzální sloupky na uchycení sítě na volejbal/nohejbal a konstrukce na basketbal. Ad B.1.4. Napojení areálu na dopravní a technickou infrastrukturu Zájmová oblast je napojena na místní komunikační síť stávající příjezdovou komunikací. Napojení na místní technickou infrastrukturu není navrhováno. Ad B.1.5. Řešení technické a dopravní infrastruktury Dopravní napojení zůstává beze změn, po veřejné komunikaci. Ad B.1.6. Vliv stavby na životní prostředí Samotná stavba nemá vliv na životní prostředí. V rámci stavby nedojde ke kácení stromů. Dešťová voda je vsakována na místě, jako doposud. Ad B.1.7. Řešení bezbariérového užívání stavby Hřiště bude přístupné i osobám s omezenou možností pohybu. Ad B.1.8. Průzkumy a měření V rámci zpracování PD bylo provedeno geodetické zaměření dané lokality a geologický průzkum. Na základě vyhodnocení průzkumů se jeví místo jako velmi vhodné pro výstavbu víceúčelového hřiště. Ad B.1.9. Údaje o podkladech pro vytýčení stavby Pro vytýčení stavby bude sloužit vytyčovací výkres. Ad B Členění stavby na jednotlivé stavební objekty SO 01 Víceúčelové hřiště SO 02 Hřiště na volejbal Ad B Vliv stavby na okolní pozemky a stavby Provoz stavby nemá žádný vliv na okolní pozemky a stavby. Ad B Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Projektant upozorňuje na dodržování všeobecných bezpečnostních podmínek při realizaci stavby, zejména však na vyhlášku ČÚBP č. 324/1990 Sb. Stavba musí být řádně zajištěna, osvětlena a označena. Projektant upozorňuje dodavatele na povinnost dodržovat veškeré platné předpisy z hlediska

8 technologie a dodržování vyhl. ve znění pozdějších předpisů. Veškeré stavební práce je nutno provádět v souladu s platnými předpisy a zákonnými ustanoveními. Zvýšenou pozornost je třeba věnovat pracím v blízkosti podzemního vedení. Zejména, pokud se jedná o způsob provádění zemních prací a zákaz použití mechanizace, s důrazem na zabezpečení vedení a zařízení před poškozením. Jejich poloha musí být předem vytyčena jejich správci/investorem a po dobu stavby udržována a práce v jejich blízkosti je nutno provádět za odborného dozoru a dodržení dalších podmínek správce. Ad B.2. Ad B.3. Mechanická odolnost a stabilita Pro daný typ stavby se neřeší. Požární bezpečnost Pro rekonstrukci hřiště není nutné zpracovávat požární zprávu. Jedná se o venkovní prostor neohraničený stavebními konstrukcemi. Nebude tedy řešen jako požární úsek, nestanoví se u něj stupeň požární bezpečnosti. Délky a šířky únikových cest splní normové požadavky. Z hlediska odstupů řešení vyhoví. Ad B.4. Hygiena,ochrana zdraví a životního prostředí Stavba nevyžaduje posouzení dle zákona 100/2001Sb. Dopad stavby na životní prostředí bude minimální. V území se nevyskytují vodní zdroje a léčebné prameny. Stavba se nenachází v ochranných ani bezpečnostních pásmech. V rámci stavby nedojde ke kácení stromů. Dešťová voda je vsakována na místě, jako doposud. Ad B.5. Bezpečnost při užívání Stavba je navržena v souladu s obecnými požadavky na výstavbu a bude mít vypracovaný provozní řád. Ad B.6. Ad B.7. Ochrana proti hluku Sportoviště je dostatečně vzdáleno od okolní bytové zástavby. Úspora energie a ochrana tepla Jedná se o venkovní prostory, kde se takové úspory a ochrany neřeší. Ad B.8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Ad B.9. Přístupové komunikace k hřišti odpovídají vyhlášce č. 369 Ministerstva pro místní rozvoj. Ochrana stavby před škodlivými vlivy vnějšího prostředí Jedná se o venkovní prostory, kde se neprovádí ochrana proti radonu. Území není poddolované. V rámci rekonstrukce hřiště nejsou vymezena žádná ochranná pásma. Ad B.10. Ochrana obyvatelstva V rámci stavby není uvažováno s budováním krytů CO ani s nebezpečím charakteru závažných havárií. Ad B.11 Inženýrské stavby

9 Ad B Odvodnění území včetně zneškodňování odpadních vod IG průzkum byl proveden. Sportovní plochy mají provedenu celoplošnou drenáž a voda bude odvedena do stávajících podkladních vrstev. Podkladní vrstvy umělého povrchu jsou nenamrzavé. Ad B Zásobování vodou Hřiště není zásobeno vodou. Ad B Zásobování energiemi Hřiště není zásobeno energiemi. Ad B Řešení dopravy Neuvažuje se s napojením na dopravní infrastrukturu. Ad B Povrchové úpravy okolí stavby, včetně vegetačních úprav Po dokončení stavebních prací budou plochy zasažené stavební činností vyčištěny a opraveny. Plochy určené k zatravnění budou ohumusovány a osety travním semenem. Ad B Elektronické komunikace Hřiště není napojeno na elektronické komunikace.

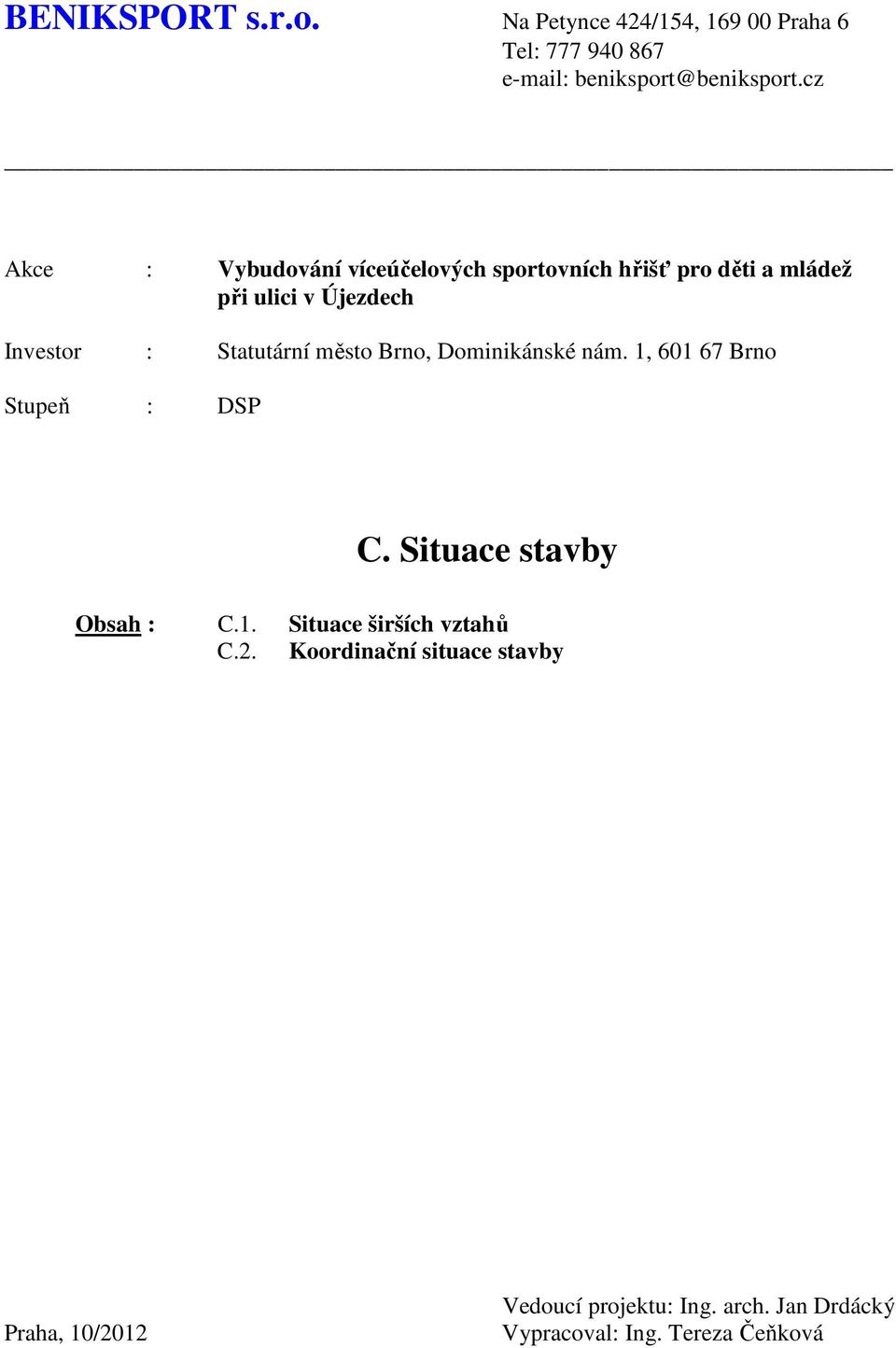

10 BENIKSPORT s.r.o. Na Petynce 424/154, Praha 6 Tel: beniksport@beniksport.cz Akce : Vybudování víceúčelových sportovních hřišť pro děti a mládež při ulici v Újezdech Investor : Statutární město Brno, Dominikánské nám. 1, Brno Stupeň : DSP C. Situace stavby Obsah : C.1. Situace širších vztahů C.2. Koordinační situace stavby Praha, 10/2012 Vedoucí projektu: Ing. arch. Jan Drdácký Vypracoval: Ing. Tereza Čeňková

11 BENIKSPORT s.r.o. Na Petynce 424/154, Praha 6 Tel: beniksport@beniksport.cz Akce : Vybudování víceúčelových sportovních hřišť pro děti a mládež při ulici v Újezdech Investor : Statutární město Brno, Dominikánské nám. 1, Brno Stupeň : DSP E. Zásady organizace výstavby Obsah : E.1. Informace o rozsahu a stavu staveniště E.2. Významné sítě technické infrastruktury E.3. Napojení staveniště na zdroje vody a elektřiny E.4. Úpravy z hlediska bezpečnosti a ochrany třetích osob E.5. Uspořádání a bezpečnost staveniště E.6. Řešení zařízení staveniště E.7. Popis staveb zařízení staveniště vyžadujících ohlášení E.8. Stanovení podmínek pro provádění stavby z hlediska BOZ E.9. Podmínky pro ochranu životního prostředí při výstavbě E.10. Orientační lhůty výstavby Praha, 10/2012 Vedoucí projektu: Ing. arch. Jan Drdácký Vypracoval: Ing. Tereza Čeňková

12 Ad E.1. Informace o rozsahu a stavu staveniště Přístup a příjezd na stavbu je po stávající asfaltové komunikaci. Stavba bude na pozemku investora. Celá plocha v prostoru staveniště bude po ukončení prací vrácena do původního stavu. Ad E.2. Významné sítě technické infrastruktury Před zahájením prací zajistí dodavatel stavby vytyčení a odkrytí všech podzemních sítí v zájmovém území stavby. Ad E.3. Napojení staveniště na zdroje vody a elektřiny V případě potřeby napojení na zdroj elektro a vody bude toto možné v rámci stávajících rozvodů v lokalitě po dohodě s investorem. Ad E.4. Úpravy z hlediska bezpečnosti a ochrany třetích osob Přístup na stavbou dotčené pozemky musí být koordinovány dodavatelem stavby tak, aby byla zajištěna bezpečnost v okolí stavby. Jednotlivá pracoviště musí být ohraničena výstražným značením, výkopy zajištěny, atd., v souladu s platnými předpisy. Ad E.5. Ad E.6. Uspořádání a bezpečnost staveniště z hlediska veřejných zájmů Stavbou nebudou dotčeny veřejné zájmy. Řešení zařízení staveniště Veškeré zařízení staveniště bude umístěno v lokalitě na pozemcích investora. Pozemek není oplocen. Dodavatel si musí ochranu majetku zajistit svépomocí. Ad E.7. Ad E.8. Popis staveb zařízení staveniště vyžadujících ohlášení Na staveništi se nevyskytují stavby vyžadující ohlášení. Stanovení podmínek pro provádění stavby z hlediska BOZ Stavební práce je třeba provádět v souladu s ustanoveními příslušné legislativy jako např. nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a nařízení vlády č. 362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky. Každý pracovník zúčastněný na výstavbě musí být průkazně seznámen a proškolen s bezpečnostními předpisy. Pracovníci zajišťující dopravu v prostorách staveniště musí být seznámeni s podmínkami provozu (ochranná pásma, sítě apod.). Na staveništi je pracovníkům zúčastněným na výstavbě povoleno vstupovat jen na základě oprávnění pro určené práce a s vědomím vedení stavby. Pracoviště musí být při práci mimo denní dobu řádně osvětlena. Pracovníci přítomni na stavbě jsou povinni používat předepsané ochranné pomůcky. Staveniště musí být oploceno a ohraničeno, výkopy řádně osvětleny a zabezpečeny a staveniště musí být opatřeno výstražnými tabulkami. Je zakázáno pracovníky donášet a požívat alkoholické nápoje na staveništi. Veškeré sociální, správní a provozní zařízení staveniště musí odpovídat základním hygienickým předpisům a směrnicím. Ad E.9. Podmínky pro ochranu životního prostředí při výstavbě Během výstavby dojde k malému navýšení hlučnosti a prašnosti. Úkolem dodavatele je

13 zamezit znečišťování na minimální možnou míru, snižování prašnosti kropením a skladování sypkých materiálů v obalech či uzavřených skladech nebo kontejnerech. Stavební činnost bude omezena dle hygienického předpisu na dobu mezi 7-21 hod. Odpady vzniklé v průběhu stavby budou vytříděny podle druhů a kategorií odpadů dle platných vyhlášek a předpisů. Likvidace odpadů bude prováděna výhradně prostřednictvím oprávněných fyzických nebo právnických osob a výhradně na zařízeních k tomu určených a technicky způsobilých, případně budou předány jiné odborné firmě ke zneškodnění nebo přepracování. V případě vzniku nebezpečných odpadů bude s nimi nakládáno v souladu s 16 a 18 zákona č. 185/2001 Sb. O odpadech. Doklady o zneškodnění odpadů, vzniklých během stavby doloží investor při kolaudačním řízení. Odpady, vzniklé při realizaci stavby, budou zařazeny podle vyhlášky č. 381/2001 Sb., ve znění pozdějších předpisů, kterou se stanoví Katalog odpadů, Seznam nebezpečných odpadů. Množství odpadu v průběhu realizace stavby není zatím v projektových dokladech stavby přesně specifikováno. Po dobu výstavby bude původcem odpadu zhotovitel stavby. Ten je povinen zajistit jejich třídění a následně odstranění. Proto bude při provádění stavebních prací nutné důsledně sledovat kvalitu vznikajících odpadů a nakládat s nimi dle jejich skutečných vlastností. Původce odpadu je zodpovědný za nakládání s odpady do doby, než jsou předány oprávněné osobě. Při kolaudaci bude doložen doklad o vzniklých odpadech a jejich odstranění. U vytěžené zeminy, pokud by mohla být znečištěna, bude třeba ověřit znečištění v rozsahu všech požadovaných parametrů. Další nakládání s výkopovou zeminou bude proto posuzováno s ohledem na vyhlášky MŽP č. 383/2001 Sb., v platném znění a č. 294/2005 Sb. Potřebné skládky, odvozové a dovozové vzdálenosti budou řešeny v dalším stupni projektové dokumentace. Návrh přepravních tras odvozu bude konzultován s městským úřadem. Také bude upřesněno množství vznikajících odpadů, konkrétní místa a systém sběru, třídění, soustřeďování, využívání a odstraňování odpadů na stavbě tak, aby byly splněny požadavky zákona č. 185/2001 o odpadech v platném znění. Veškeré odpady budou shromažďovány odděleně podle druhů (např. papír, plasty). Nebezpečné odpady budou na pracovišti skladovány odděleně (v kontejnerech, sudech) tak, aby bylo zabráněno jejich úniku do okolí. Budou předávány specializované firmě oprávněné dle zákona o odpadech. O nakládání s odpady a způsobu jejich odstranění bude vedena evidence v provozní dokumentaci. V následující tabulce je uveden přehled odpadů, které budou pravděpodobně vznikat při vlastní stavbě. Hlavní dodavatel stavby bude zodpovědný za správné nakládání s těmito odpady, včetně jejich následného využití nebo odstranění. Přebytečná výkopová zemina nebude odpadem, bude využita na pozemku investora. Odpady vznikající při stavbě Kód druhu Kategorie Název druhu odpadu odpadu odpadu Nakládání Papírové a lepenkové obaly O AN3/AN Plastové obaly O AN3/AN Dřevěné obaly O AN3/AN Kovové obaly O AN3/AN Obaly obsahující zbytky nebezpečných látek nebo obaly těmito látkami znečištěné N AN3/AN Beton O AN3/AN Cihly O AN3/AN Dřevo O AN3/AN Biologicky rozložitelný odpad O AN3/AN Směsný komunální odpad O AN3/AN5 AN 1 využití jako druhotná surovina /recyklace/ AN 3 předání jiné oprávněné osobě (kromě přepravce, dopravce) AN 5 skladování

14 Zabezpečení výstavby z hlediska péče o životní prostředí si vyžádá stálou kontrolní a řídící činnost pracovníků vedení stavby. Ad E.9. Orientační lhůty výstavby Předpokládané zahájení stavby: Předpokládaná lhůta výstavby: 3 měsíce

15 BENIKSPORT s.r.o. Na Petynce 424/154, Praha 6 Tel: beniksport@beniksport.cz Akce : Vybudování víceúčelových sportovních hřišť pro děti a mládež při ulici v Újezdech Investor : Statutární město Brno, Dominikánské nám. 1, Brno Stupeň : DSP F.1.1. Technická zpráva Obsah: F Účel objektu F Zásady architektonického, funkčního, dispozičního a výtvarného řešení, a řešení vegetačních úprav v okolí objektu F Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění F Technické a konstrukční řešení objektu F Tepelně technické vlastnosti stavebních konstrukcí F Způsob založení objektu s ohledem na výsledný IG průzkum F Vliv objektu a jeho užívání na životní prostředí F Dopravní řešení F Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonové opatření F Požadavky na kontrolu a zkoušení Praha, 10/2012 Vedoucí projektu: Ing. arch. Jan Drdácký Vypracoval: Ing. Tereza Čeňková

16 Ad F Účel objektu Jedná se o rekonstrukci stávajícího štěrkového hřiště o rozměrech 20,5x30m na nové víceúčelové hřiště o celkových rozměrech 16x32m, navrženého na 1x volejbal + nohejbal, 1x basketbal a 1x neparametrovou malou kopanou s umělým polyuretanovým povrchem EPDM tl. 11 mm. Na umělém povrchu budou barevnými čarami vyznačena jednotlivá hřiště. Oplocení je navrženo okolo celého obvodu hřiště. Jedná se o oplocení z dřevěných fošen výšky 1m, plotových panelů výšky 2m a ochranné sítě výšky 3m. Oplocení má ze třech stran výšku 6m, na jedné delší straně výšku 3m. Vstup na hřiště je z obou delších stran hřiště uzamykatelnými vrátky. Součástí oplocení jsou pevně zabudované branky na malou kopanou 3x2x1m z vyvařené ocelové sítě a na ose hřiště sloupky pro volejbal resp. tenis. Vedle víceúčelového hřiště bude vybudováno ještě hřiště na volejbal o celkových rozměrech 12x22m, s povrchem z přírodního trávníku. V areálu bude provedena komunikace ze zámkové dlažby. Podél pochozí zámkové dlažby je navržen betonový žlab šířky 590mm, uložený do betonového lože. Ad F Zásady architektonického, funkčního, dispozičního a výtvarného řešení, a řešení vegetačních úprav v okolí objektu Návrh realizace je vyprojektován dle možností daného prostoru, dle požadavků investora a dle technických pravidel jednotlivých sportů. Víceúčelové hřiště má rozměry 16x32m. Hřiště má oboustranný 0,5% příčný spád. Povrch hřiště je lemován betonovým obrubníkem. Hřiště na volejbal má rozměry 12x22m. Kolem hřišť bude provedeno vyrovnání se stávajícím terénem, které bude zatravněno. Přístup ke sportovišti po komunikaci ze zámkové dlažby je bezbariérový. Ad F Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Polyuretanový povrch 518 m2 Zámková dlažba 67,5 m2 Přírodní trávník 264 m2 Podélná osa hřiště směřuje od severovýchodu k jihozápadu. Ad F Technické a konstrukční řešení objektu Vytýčení objektu Před zahájením prací bude vyzvána odborná geodetická kancelář, aby přesně výškově i polohově vytýčila stavbu. Jako podklad bude sloužit vytyčení stavby (viz. Celková situace stavby), kde jsou zadány polohopisně i výškopisně čtyři rohy víceúčelového hřiště v souřadnicích JTSK a Bpv. Zemní práce Během přípravy území dojde ke stržení drnu, odtěžení ornice a k přerovnání a přehutnění pláně a v místě stávajícího štěrkového hřiště k přerovnání vrchní vrstvy. Vytěžená zemina se použije na dosypání a úpravu terénu. Plošné úpravy terénu budou provedeny strojně. Během přípravy území pro hřiště na volejbal dojde k chemickému odstranění stávajícího trávníku, stržení ornice, sejmutí podkladních vrstev a přerovnání a zhutnění pláně.

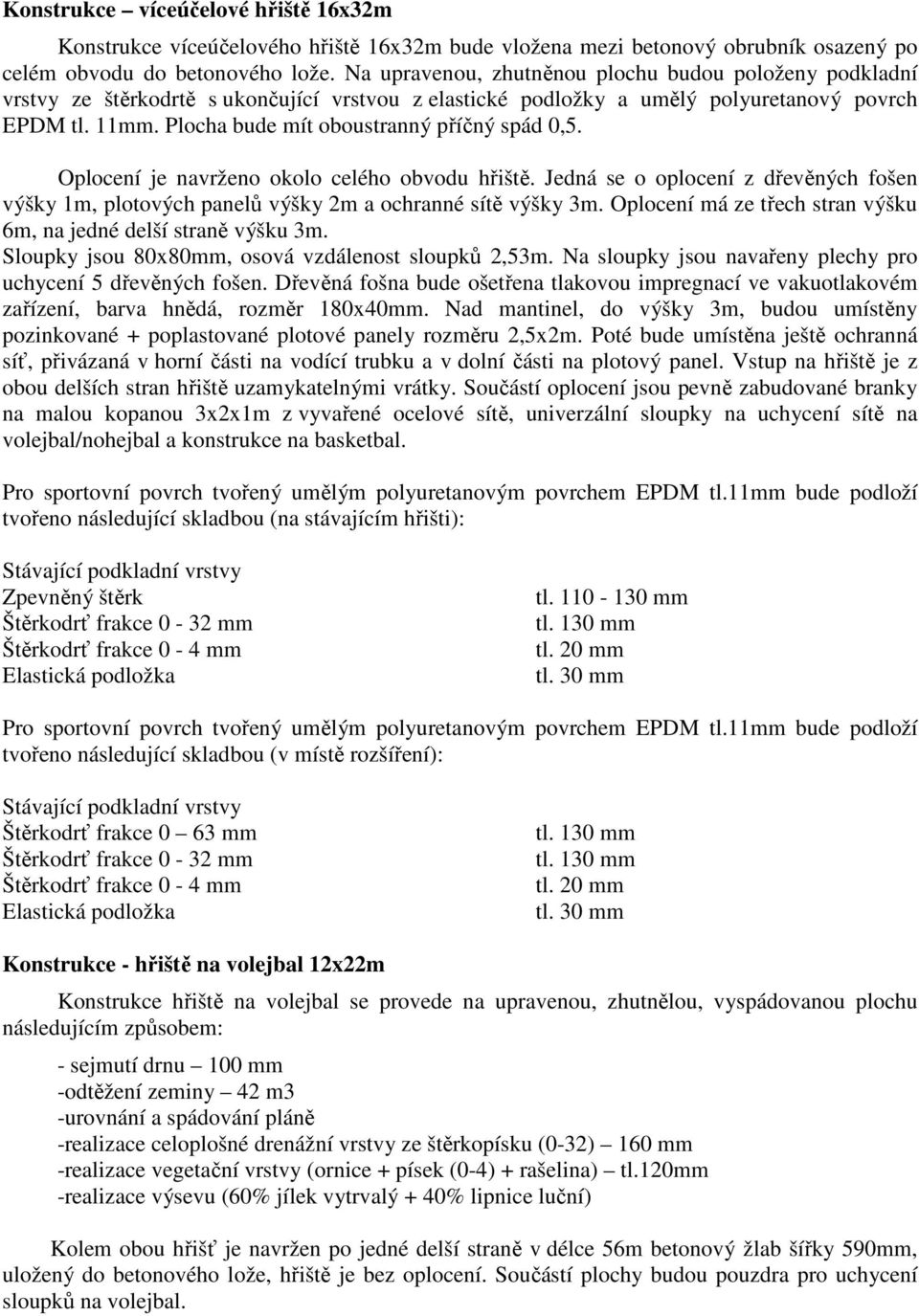

17 Konstrukce víceúčelové hřiště 16x32m Konstrukce víceúčelového hřiště 16x32m bude vložena mezi betonový obrubník osazený po celém obvodu do betonového lože. Na upravenou, zhutněnou plochu budou položeny podkladní vrstvy ze štěrkodrtě s ukončující vrstvou z elastické podložky a umělý polyuretanový povrch EPDM tl. 11mm. Plocha bude mít oboustranný příčný spád 0,5. Oplocení je navrženo okolo celého obvodu hřiště. Jedná se o oplocení z dřevěných fošen výšky 1m, plotových panelů výšky 2m a ochranné sítě výšky 3m. Oplocení má ze třech stran výšku 6m, na jedné delší straně výšku 3m. Sloupky jsou 80x80mm, osová vzdálenost sloupků 2,53m. Na sloupky jsou navařeny plechy pro uchycení 5 dřevěných fošen. Dřevěná fošna bude ošetřena tlakovou impregnací ve vakuotlakovém zařízení, barva hnědá, rozměr 180x40mm. Nad mantinel, do výšky 3m, budou umístěny pozinkované + poplastované plotové panely rozměru 2,5x2m. Poté bude umístěna ještě ochranná síť, přivázaná v horní části na vodící trubku a v dolní části na plotový panel. Vstup na hřiště je z obou delších stran hřiště uzamykatelnými vrátky. Součástí oplocení jsou pevně zabudované branky na malou kopanou 3x2x1m z vyvařené ocelové sítě, univerzální sloupky na uchycení sítě na volejbal/nohejbal a konstrukce na basketbal. Pro sportovní povrch tvořený umělým polyuretanovým povrchem EPDM tl.11mm bude podloží tvořeno následující skladbou (na stávajícím hřišti): Stávající podkladní vrstvy Zpevněný štěrk Štěrkodrť frakce 0-32 mm Štěrkodrť frakce 0-4 mm Elastická podložka tl mm tl. 130 mm tl. 20 mm tl. 30 mm Pro sportovní povrch tvořený umělým polyuretanovým povrchem EPDM tl.11mm bude podloží tvořeno následující skladbou (v místě rozšíření): Stávající podkladní vrstvy Štěrkodrť frakce 0 63 mm Štěrkodrť frakce 0-32 mm Štěrkodrť frakce 0-4 mm Elastická podložka tl. 130 mm tl. 130 mm tl. 20 mm tl. 30 mm Konstrukce - hřiště na volejbal 12x22m Konstrukce hřiště na volejbal se provede na upravenou, zhutnělou, vyspádovanou plochu následujícím způsobem: - sejmutí drnu 100 mm -odtěžení zeminy 42 m3 -urovnání a spádování pláně -realizace celoplošné drenážní vrstvy ze štěrkopísku (0-32) 160 mm -realizace vegetační vrstvy (ornice + písek (0-4) + rašelina) tl.120mm -realizace výsevu (60% jílek vytrvalý + 40% lipnice luční) Kolem obou hřišť je navržen po jedné delší straně v délce 56m betonový žlab šířky 590mm, uložený do betonového lože, hřiště je bez oplocení. Součástí plochy budou pouzdra pro uchycení sloupků na volejbal.

18 Přístupové chodníky a terénní úpravy Jako přístupová komunikace je navržen manipulační chodník z betonové zámkové dlažby, přírodní barvy, tl.80mm o rozměru 2x6m, uložené na drcené kamenivo (frakce 4-8mm) a podkladní lože tl. 270 mm a pochozí chodník ze zámkové dlažby, přírodní barvy, tl.60mm o rozměru 1,2x40m, uložené na drcené kamenivo (frakce 4-8mm) a podkladní lože tl. 100 mm. Skladbu podkladních vrstev je možné upravit po dohodě s investorem na technologii prováděnou vybraným dodavatelem. Po dokončení stavebních prací budou plochy zasažené stavební činností vyčištěny a opraveny. Plochy určené k zatravnění budou ohumusovány a osety travním semenem. Vybavení sportovního areálu: Vybavení víceúčelového hřiště: Sloupky a síť pro nohejbal, volejbal (pevně zabudované mimo hřiště) 2 kusy sloupků + 4 sítě Branka malá kopaná vč. osíťování (kotvená) 2 kusy Konstrukce na basketbal vč. obroučky a síťky 2 kusy Dřevěná kotvená lavice bez opěradla 3x0,5m 2 kusy Odpadkový koš 1 kus Vybavení hřiště na volejbal: Sloupky a síť pro volejbal vč. pouzder Dřevěná kotvená lavice bez opěradla 3x0,5m Odpadkový koš Lajnovačka vč. ekologicky nezávadné barvy 1 pár 2 kusy 1 kus 1 kus Specifikace: UMĚLÝ POLYURETANOVÝ POVRCH EPDM tl. 11 mm: Trvanlivý polyuretanový povrch. Vyroben z vysoce kvalitního granulátu EPDM v jedné vrstvě o síle mm, bez příměsi recyklované, černé gumy, čímž se dosahuje maximální trvanlivosti. Vhodný na velmi namáhaná sportoviště jako sídliště, školní hřiště atd. Povrch je možné dodat v různých barvách, nebo barevných kombinacích. Pokládá se na předem připravený podklad, v našem případě na elastickou podložku vyrobenou in situ z gumového granulátu a polyuretanového pojiva. Povrch musí mít certifikát dle DIN a prohlášení o shodě. Na umělém povrchu budou barevně odlišenými čarami vyznačena hřiště navržených sportů. BETONOVÝ OBRUBNÍK: Obrubník z vibrolisovaného betonu vyráběného dvouvrstvou technologií, optimální poměr vrchní pohledové a spodní jádrové vrstvy betonu zajišťuje maximální užitné vlastnosti, vysokou pevnost, mrazuvzdornost, odolnost povrchu proti působení vody a chemických rozmrazovacích látek. Styk jednotlivých kusů se provádí na pero a drážku. ZÁMKOVÁ DLAŽBA: Zámková dlažba je vysoce pevnostní vibrolisovaná dvouvrstvá betonová dlažba, optimální poměr vrchní nášlapné a spodní jádrové vrstvy betonu zajišťuje maximální užitné vlastnosti, vysokou pevnost, mrazuvzdornost, odolnost povrchu proti působení vody, chemických látek, nízkou obrusnost.

19 OCHRANNÉ SÍTĚ PP/45/45/4 mm: Ochranná síť z polypropylenu se vyznačuje vysokou pevností, životností, houževnatostí a odolností proti všem povětrnostním vlivům. Je vyráběna strojově o rozměru oka 45/45/4 mm. Barva zelená. PLOTOVÉ PANELY s úpravou PVC: Svařované sítě se čtyřhrannými oky dodávané v panelech, upevňované na sloupky (natřené) se čtyřhranným profilem, síť v panelu o šířce 2,5m a velikost ok 200x50mm, průměr drátů svislé 5mm, vodorovné 2 x 6mm, povrch panelu upraven zinkováním ve třech vrstvách a potažen umělou hmotou, barva zelená RAL Ad F Ad F Tepelně technické vlastnosti stavebních konstrukcí Jedná se o sportovní plochy, kde se tyto hodnoty nesledují. Způsob založení objektu s ohledem na výsledný IG průzkum IG průzkum byl proveden. Sondy zjistily velmi vhodné podmínky pro vybudování víceúčelového hřiště s maximální hloubkou kotvení konstrukcí cm (branky, sloupky na plot). Sportovní plochy mají provedenu celoplošnou drenáž o mocnosti 28 cm, kterou je možné dešťové srážky pozvolna vsakovat do stávajících podkladních vrstev. Podkladní vrstvy umělého povrchu jsou nenamrzavé. Ad F Ad F Vliv objektu a jeho užívání na životní prostředí Sportoviště a jeho užívání nemá negativní vliv na životní prostředí. V rámci stavby nedojde ke kácení stromů. Dešťová voda je vsakována na místě, jako doposud. Dopravní řešení Vstup do lokality je z komunikace obce. Okolní plocha hřiště je volně přístupná. Ad F Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonové opatření Ad F Jedná se o venkovní objekty, u nichž se taková opatření neprovádí. Požadavky na kontrolu a zkoušení Pravidelně bude prováděna kontrola hutnění pláně a kontrola hutnění dalších vrstev souvrství. Dále bude prováděna kontrola rovnosti štěrkových podkladních vrstev s tolerancí 20mm na 4m lati. Před položením umělého povrchu bude provedena kontrola rovnosti elastické podložky. Umělý polyuretanový povrch bude pokládán za předepsaných klimatických podmínek (dle výrobce umělého povrchu). Praha, 10/2012 Vedoucí projektu: Ing. arch. Jan Drdácký Vypracoval: Ing. Tereza Čeňková
