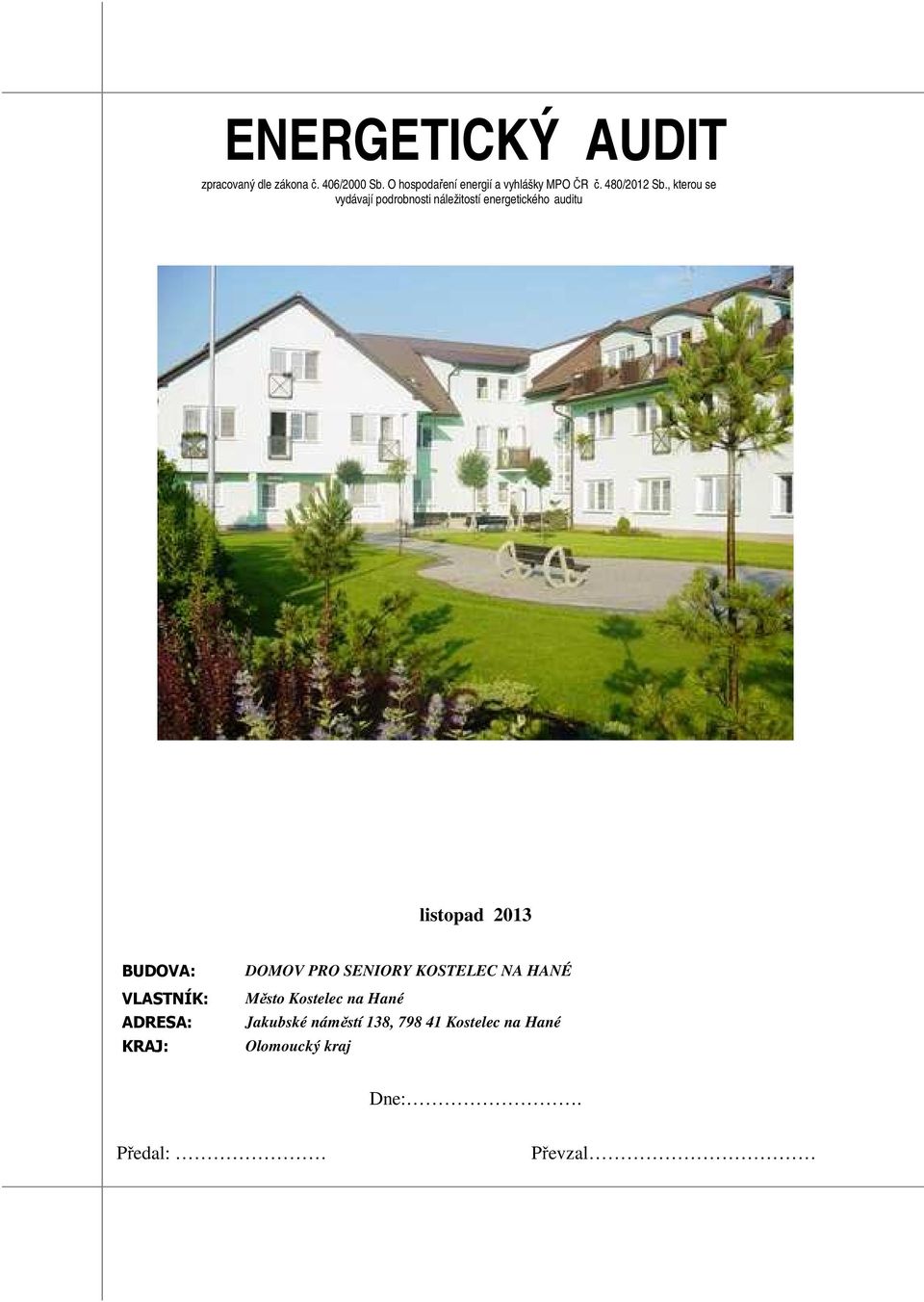

1 ENERGETICKÝ AUDIT zpracovaný dle zákona č. 406/2000 Sb. O hospodaření energií a vyhlášky MPO ČR č. 480/2012 Sb., kerou se vydávají podrobnosi náležiosí energeického audiu lisopad 2013 BUDOVA: VLASTNÍK: ADRESA: KRAJ: DOMOV PRO SENIORY KOSTELEC NA HANÉ Měso Koselec na Hané Jakubské náměsí 138, Koselec na Hané Olomoucký kraj Dne:. Předal: Převzal

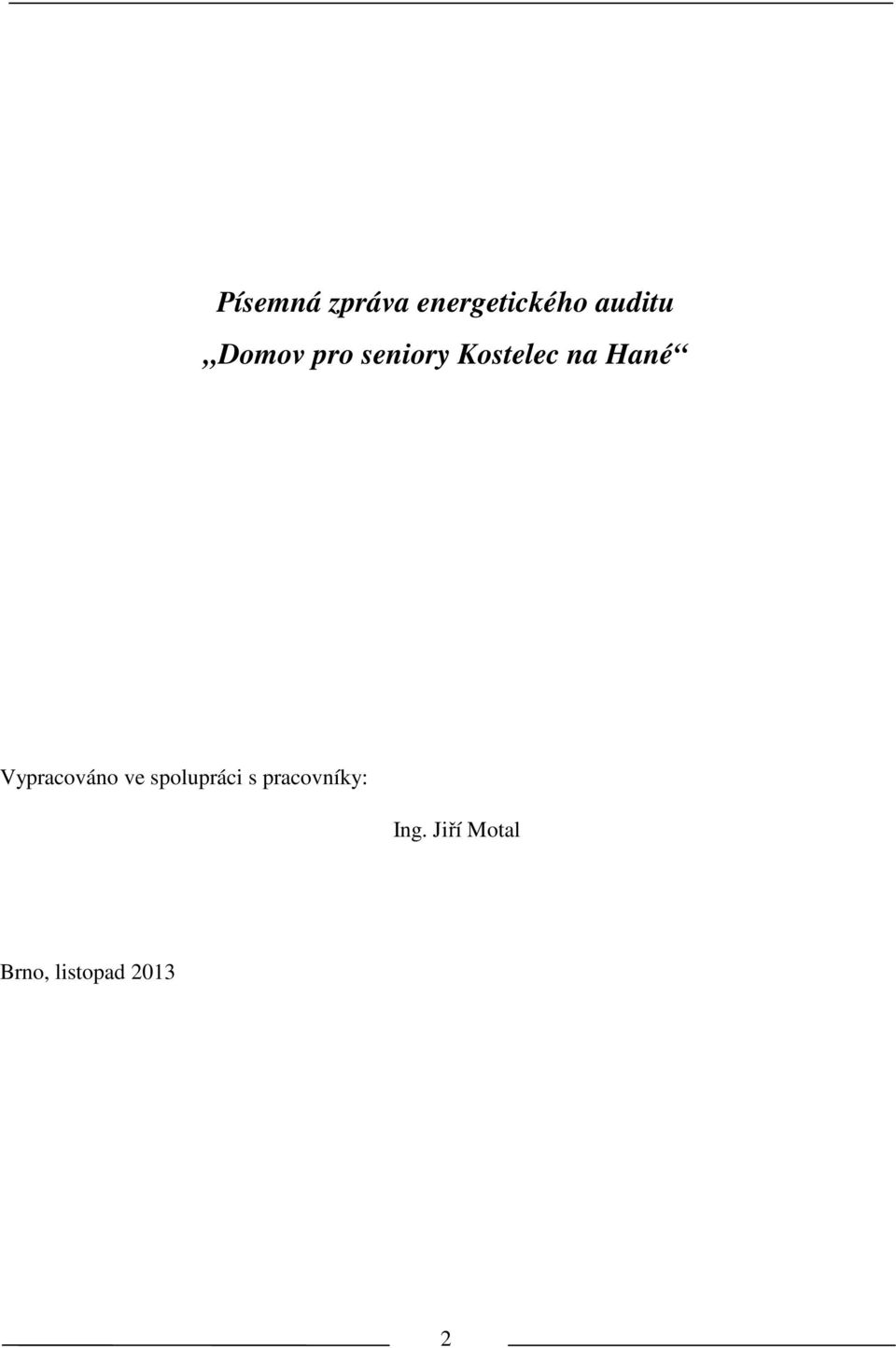

2 Písemná zpráva energeického audiu Domov pro seniory Koselec na Hané Vypracováno ve spolupráci s pracovníky: Ing. Jiří Moal Brno, lisopad

3 OBSAH 1 ÚVOD IDENTIFIKAČNÍ ÚDAJE VLASTNÍK OBJEKTU PROVOZOVATELE PŘEDMĚTU ENERGETICKÉHO AUDITU KOLEKTIV ZPRACOVATELŮ PŘEDMĚT ENERGETICKÉHO AUDITU POPIS VÝCHOZÍHO STAVU ZÁKLADNÍ ÚDAJE O PŘEDMĚTU ENERGETICKÉHO AUDITU Název předměu energeického audiu Základní popis Všeobecné klimaické údaje lokaliy Charakerisika výroby firmy (sorimen výrobků, výrobní echnologie) Siuační plán Seznam všech budov s uvedením jejich účelu Výče všech energeicky významných výrobních echnologií Výchozí podklady Dosupná výkresová a jiná dokumenace Provozní režim (poče pracovních dnů v ýdnu a směnnos) Funkční paramer (poče lůžek, ubyovaných a zaměsnanců) Výkony (produkce) Smluvní závazky mající vzah k energeickému hospodářsví ZÁKLADNÍ ÚDAJE O ENERGETICKÝCH VSTUPECH Sanovení roční výše vnějších energeických vsupů sav před realizací projeku Paramery primárního energeického zdroje (využií obnovielné energie) Zdroj epelné energie Zemní plyn Elekrická energie Přípojka vody Druhoné a obnovielné zdroje energie ZÁKLADNÍ ÚDAJE O VLASTNÍCH ENERGETICKÝCH ZDROJÍCH Popis zdroje Záložní zdroj Roční bilance ROZVOD ENERGIE V PŘEDMĚTU ENERGETICKÉHO AUDITU Rozvod epla Vnější rozvod TECHNOLOGICKÉ SPOTŘEBIČE ENERGIE BUDOVY ZÁSOBOVANÉ ENERGIEMI Dosupná projeková dokumenace Dokumeny dokládající spořebu energie Zkušenosi z provozu získané od uživaelů Dopady na živoní prosředí Popis echnického savu konsrukcí, echnologií a prováděné údržby savební čási Záměry zadavaele EA ZHODNOCENÍ VÝCHOZÍHO STAVU ROČNÍ ENERGETICKÁ BILANCE STÁVAJÍCÍHO STAVU PŘEDMĚTU EA ZÁKLADNÍ TECHNICKÉ ÚDAJE ENERGETICKÉHO ZDROJE Rezervy na vlasním energeickém zdroji Úroveň energeické účinnosi a využií ANALÝZA STAVU ROZVODŮ VNĚJŠÍ SÍTĚ Tepelné síě Analýza savu budov Analýza savu spořebičů NÁVRH OPATŘENÍ KE SNÍŽENÍ SPOTŘEBY ENERGIE

4 5.1 OPATŘENÍ KE SNÍŽENÍ SPOTŘEBY ENERGIE OBJEKTU Opaření č. 1 Zvýšení epelné ochrany fasády Opaření č. 2 - Zvýšení epelné ochrany výměnou ovorových výplní Opaření č. 3 Insalace sysému ohřevu TV pomocí ermických solárních panelů VARIANTY OPATŘENÍ KE SNÍŽENÍ SPOTŘEBY ENERGIE PŘEDMĚTU EA Variana I Energeická bilance variany I Porovnání energeická bilance variany I s výchozím savem Skuečně dosažielná výše energeických úspor variany I Variana II Energeická bilance variany II Porovnání energeická bilance variany B s výchozím savem Skuečně dosažielná výše energeických úspor variany B NÍZKONÁKLADOVÁ OPATŘENÍ: BEZNÁKLADOVÁ A ORGANIZAČNÍ OPATŘENÍ: EKONOMICKÉ VYHODNOCENÍ METODIKA STANOVENÍ CELKOVÉ INVESTIČNÍ NÁROČNOSTI A ZPŮSOB KRYTÍ INVESTIC Sanovení celkové invesiční náročnosi Variana I Variana II Způsob kryí invesic PROMĚNNÉ NÁKLADY Náklady na energie Osaní provozní náklady STÁLÉ NÁKLADY Mzdové náklady Náklady na opravy a údržbu Režijní náklady ENVIRONMENTÁLNÍ VYHODNOCENÍ VARIANT VÝSTUPY ENERGETICKÉHO AUDITU HODNOCENÍ STÁVAJÍCÍ ÚROVNĚ ENERGETICKÉHO HOSPODÁŘSTVÍ Úroveň energeické účinnosi a využií NÁVRH OPTIMÁLNÍ VARIANTY ENERGETICKY ÚSPORNÉHO PROJEKTU VČETNĚ EKONOMICKÉHO HODNOCENÍ, TJ. SOUBOR OPATŘENÍ K DOSAŽENÍ GARANTOVANÉ ÚSPORY ENERGIE POSOUZENÍ VYUŽITÍ OBNOVITELNÝCH ZDROJŮ ENERGIE PRO PŘEDMĚT EA POSOUZENÍ VYBRANÉ VARIANTY Z HLEDISKA MOŽNOSTI FINANCOVÁNÍ PROJEKTU ENERGETICKÝCH SLUŽEB FORMOU DODAVATELSKÉHO ÚVĚRU KONEČNÉ DOPORUČENÍ A STANOVISKO ENERGETICKÉHO AUDITU EVIDENČNÍ LIST ENERGETICKÉHO AUDITU SEZNAM ZKRATEK POUŽITÉ DOKUMENTY (MIMO DOKUMENTY UVEDENÉ V KAPITOLE Č ):

5 1 ÚVOD Technická zpráva z energeického audiu Technická zpráva je písemným, souhrnným dokumenem z provedených činnosí při realizaci energeického audiu provedeného v budově na základě zákona č. 406/2000 Sb. o hospodaření energií. Energeický audi (dále EA) je zpracován dle Vyhlášky č. 480/2012 Sb. Minisersva průmyslu a obchodu ČR ze dne 20. prosince 2012 v návaznosi na plané legislaivní a echnické normy. Cílem činnosí prováděných při realizaci EA je posouzení epelně echnických vlasnosí objeku, paramerů jednolivých sousav energie, úrovně provozu a navržení komplexních opaření v oblasi snížení energeické náročnosi a v oblasi ekonomické efekivnosi provozu. Energeický audi je na základě požadavku zadavaele zpracován pro účely dokladové čási k žádosi o doaci program SFŽP OPŽP. Obsah energeického audiu je přizpůsoben požadavkům doačního programu. 5

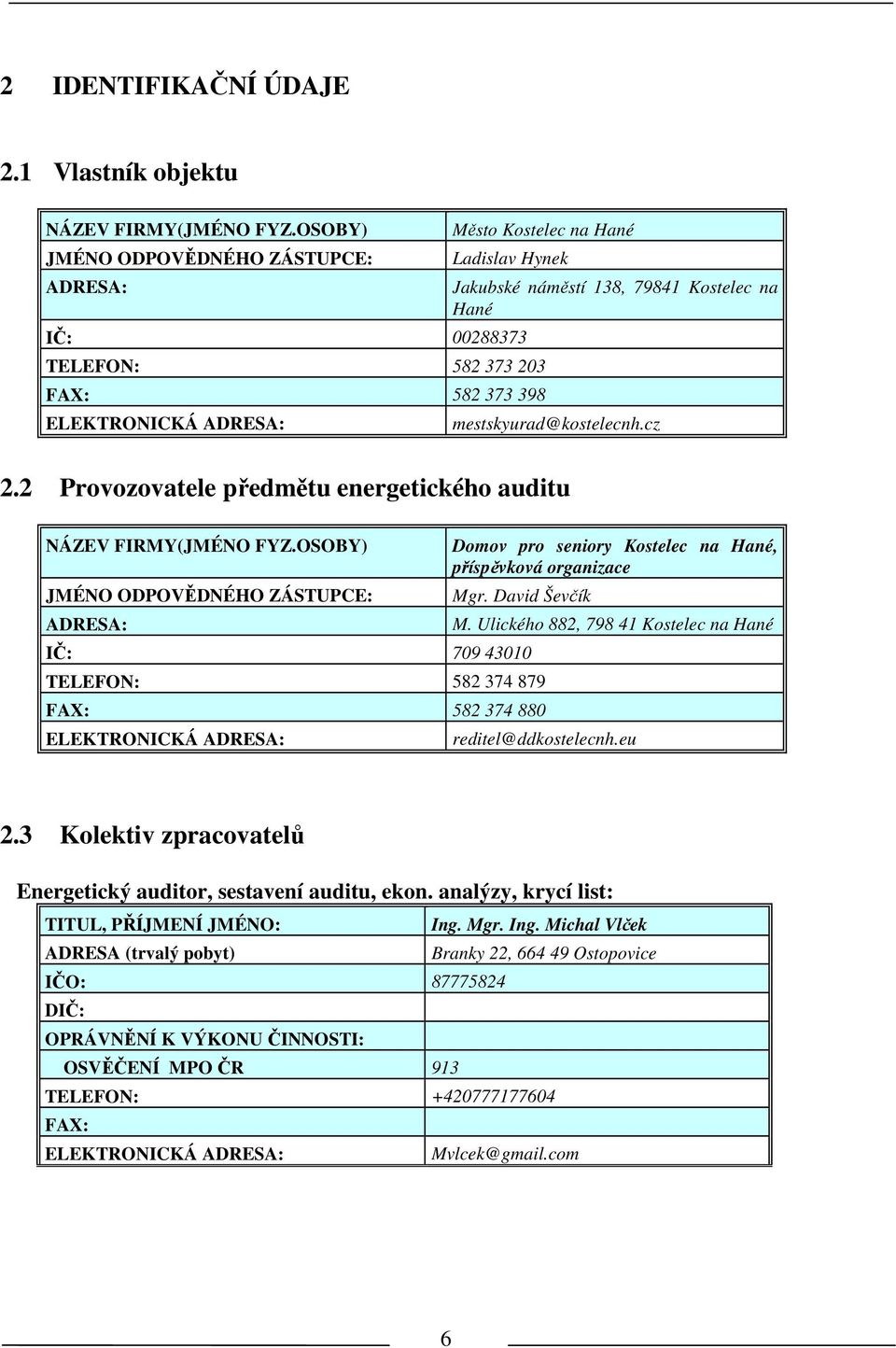

6 2 IDENTIFIKAČNÍ ÚDAJE 2.1 Vlasník objeku NÁZEV FIRMY(JMÉNO FYZ.OSOBY) JMÉNO ODPOVĚDNÉHO ZÁSTUPCE: ADRESA: Měso Koselec na Hané Ladislav Hynek IČ: TELEFON: FAX: ELEKTRONICKÁ ADRESA: Jakubské náměsí 138, Koselec na Hané 2.2 Provozovaele předměu energeického audiu NÁZEV FIRMY(JMÉNO FYZ.OSOBY) JMÉNO ODPOVĚDNÉHO ZÁSTUPCE: ADRESA: Domov pro seniory Koselec na Hané, příspěvková organizace Mgr. David Ševčík IČ: TELEFON: FAX: ELEKTRONICKÁ ADRESA: M. Ulického 882, Koselec na Hané 2.3 Kolekiv zpracovaelů Energeický audior, sesavení audiu, ekon. analýzy, krycí lis: TITUL, PŘÍJMENÍ JMÉNO: Ing. Mgr. Ing. Michal Vlček ADRESA (rvalý poby) Branky 22, Osopovice IČO: DIČ: OPRÁVNĚNÍ K VÝKONU ČINNOSTI: OSVĚČENÍ MPO ČR 913 TELEFON: FAX: ELEKTRONICKÁ ADRESA: Mvlcek@gmail.com 6

7 Čás: podklady TITUL, PŘÍJMENÍ JMÉNO: Ing. Jiří Moal ADRESA (rvalý poby) Šěpánovská, , Olomouc - Chomouov IČ: OPRÁVNĚNÍ K VÝKONU ČINNOSTI: OSVĚČENÍ AEA ČR OSVĚDČENÍ ČKAIT: TELEFON: FAX: ELEKTRONICKÁ ADRESA: jiramoal@gmail.com 2.4 Předmě energeického audiu Název předměu EA : Domov pro seniory Koselec na Hané Číslo pozemku : 58/1 Kaasrální území : Koselec na Hané Kraj : Olomoucký kraj Adresa předměu audiu : M. Ulického 882, Koselec na Hané Majekoprávní vzah k zadavaeli audiu : objek je v majeku měsa Koselec na Hané Česné prohlášení audiora ve vzahu k zadavaeli a předměu EA: Energeický audior nemá majekovou účas ve společnosi nebo družsvu zadavaele energeického audiu, není společníkem nebo členem družsva zadavaele, není sauárním orgánem nebo členem sauárního orgánu zadavaele či v pracovním nebo obdobném vzahu k zadavaeli, není osobou blízkou osobám, keré mají ve fyzických nebo právnických osobách, kde se provádí energeický audi, posavení, keré by mohlo ovlivni činnos energeického audiora. 7

8 3 POPIS VÝCHOZÍHO STAVU 3.1 Základní údaje o předměu energeického audiu Předměem energeického audiu je objek domov pro seniory ve měsě Koselec na Hané. Adresa objeku je M. Ulického 882, Koselec na Hané Název předměu energeického audiu Domov pro seniory, objek občanské vybavenosi, zdravonické zařízení Základní popis Objek Domova seniorů v Koselci na Hané je zděnou parovou budovou nepodsklepenou, se sedlovou sřechou, čásečně půdorysného varu zesílené arabské 1, savebně jako příčný rojak s obvodovým zdivem z várnic Poroherm. Poče nadzemních paer je 3, podkrovní prosor je nevyápěný, epelně neizolovaný. Všechny mísnosi objeku jsou vyápěny s výjimkou prosor garáží a přidružených skladových prosor. Také prosor sávající koelny je uvažován jako prosor nevyápěný. Budova má hlavní schodišťový prosor, dále jsou v budově nákladní a lůžkový výah. V přízemí budovy je siuováno echnické zázemí zdravonického provozu domova seniorů, jedná se především o provoz kuchyně s jídelnou, prádelnu, koelnu a zdravonické zázemí. V 2. NP a 3. NP jsou poom siuovány jedno a dvoulůžkové pokoje pro obyvaele domova seniorů. Celkem je v objeku 18 dvoulůžkových pokojů a 24 jednolůžkových pokojů. Celková kapacia objeku edy je 60 sálých obyvael (mimo sálý personál). Budova je vyzděna z várnic Poroherm yp 44 P+D a yp 30 P+D, příčky jsou provedeny z cihel Poroherm 11 P+D. Omíka objeku je provedena sěrkovou omíkou STOMIX BETADEKOR. Konsrukce krovu je dřevěná. Jako hydroizolace krovu je použia pálená aška TONDACH francouzská aška. Konsrukce sropu posledního podlaží je od nevyápěného podkrovního prosoru (půdy) epelně izolována. Konsrukce sropů jednolivých podlaží je želbe. konsrukce. Sávající konsrukce ovorových výplní jsou dřevěná okna a vchodové dveře s izolačním dvojsklem, echnickými paramery odpovídající době výsavby budovy. Budova byla posavena v roce Budova domova důchodců má yo mísnosi: 1.NP Zádveří, vsupní hala, čekárna, hovorna, 5 x chodba, sprchový kou, kancelář adminisraivy, koelna, kancelář vedoucího, vyšeřovna, kancelář vrchní sesry, předsíň WC, 6 x WC, seserna, jídelna, umývárna solního nádobí, výdej jídel, varna, umyvárna kuch. Nádobí, umývárna a sklad ermosů, expedice jídel, odpadky, 2 x šana, sprcha, kancelář, sklad zeleniny, hrubá příprava zeleniny, hrubá příprava masa, mrazicí boxy, malý nákladní výah, sklad poravin, 2 x úklidová mísnos, výah, schodišě, kondiční cvičení, rehabiliace, elekroléčba, rehabiliační sesra, 4 x sklad, shoz prádla, příjem a řídění prádla, prádelna + sušárna, žehlírna, výdej prádla, opravna prádla, denní mísnos, schodišě, ergoerapie, klubovna, zemřelí, údržbářská dílna, garáž, zájmová činnos 8

9 2.NP Hala, Seserna, izolace, kuřárna, 13 x dvoulůžkový pokoj, 8 x jednolůžkový pokoj, 16 x koupelna + WC, kuřárna, 7 x lodžie, čajová kuchyň, 2 x sklad, 2 x úklidová mísnos, balkon, schodišě, chodba, shoz prádla, sklad prádla, prádlo, čisé prádlo, zdravoní maeriál 3.NP Hala, Seserna, kuřárna, 5 x dvoulůžkový pokoj, 11 x jednolůžkový pokoj, 16 x koupelna + WC, kuřárna, 16 x balkon, čajová kuchyň, 2 x sklad, 2 x úklidová mísnos, schodišě, chodba, shoz prádla, sklad prádla, prádlo, čisé prádlo, zdravoní maeriál, kaple, 2 x klubovna Savba je v současné době 12 le sará. Sávající hygienická zařízení odpovídají kapaciě budovy a její zařizovací předměy odpovídají době vzniku savby. Sávající výplně ovorů v obvodových konsrukcích již neodpovídají současným požadavkům na epelnou echniku a sejně jako vniřní dveře vzhledem i funkčnosí odpovídají sáří budovy. Konsrukční sysém objeku je sěnový, s příčnými nosnými sěnami, usazenými na základové desce a podélně loženou sropní konsrukcí, kerá zajišťuje celkovou sabiliu objeku. Svislá sěnová konsrukce je v l. zdiva 300, a 450 mm. Tloušťka vniřních nosných zdí je aké 300 mm a upříček l. 150 mm. V objeku jsou vyápěny všechny mísnosi s výjimkou nevyápěných prosor (garáže, koelna). Vniřní eploy vyápěných mísnosí jsou v souladu s planou vyhláškou ČSN a ČSN EN 12831: společná chodba, schodišě, sklady 15 o C obyné prosory, kuchyně, jídelna 20 C hygienické mísnosi 24 C Objek je vyápěn dvěma eplovodními plynovými koli Hydroherm HM 150 L, každý o výkonu 150 kw. Celkový výkon koelny edy je 300 kw. Jedná se o koelnu III. Kaegorie. Věrání koelny je přirozené. Plynové porubí je provedeno jako celosvařované. Oopná plocha v budově jsou ocelové deskové radiáory. Budova má 4 oopné věve vybaveny samosanými oběhovými čerpadly Grundfos. Teplá voda je připravována v zásobníkovém ohřívači o objemu 1000 l přímo z plynových kolů. Okruh eplé vody je vybaven cirkulačním čerpadlem a nabíjecím čerpadlem zásobníku TV. Připojení k disribuční síi je zajišěno z disribuční síě E.ON pomocí venkovního kabelu AYKY 3x mm 2. Přípojka je zavedena do přípojkové skříně PRIS, kde je odjišěna pojiskami velikosi PH0 o hodnoě 200A. Z přípojkové skříně je veden kabel CYKY 3x mm 2 do elekroměrového rozvaděče 01RMS1 (1.pole) umísěného v chodbě v 1.N.P. Zásobování vodou je z obecního vodovodu přípojkou DN 32 provedenou v plasu. Spořeba vody je měřena fakuračním vodoměrem. Odkanalizování objeku je do jednoné kanalizace měsa. 9

10 3.1.3 Všeobecné klimaické údaje lokaliy Nadmořská výška lokaliy: 226 m. n. m. Výpočová venkovní eploa: -15 C Průměrná eploa v opném období (pro e = 13 C): 3,4 C Poče dnů opného období (pro e = 13 C): 220 dnů Období Leden Únor Březen Duben Kvěen Červen Červenec Srpen Září Říjen Lisopad Prosinec Celkem Norma Vůči normové eploě ,6 545,5 474,0 322,6 215,4 211,6 365,9 373,4 666, , ,4 568,1 455,2 292,5 200,3 64,9 273,7 436,4 505, , ,8 628,3 410,1 288,8 120,4 129,8 280,3 340,5 586, ,9 NORMOVÁ

11 3.1.4 Charakerisika výroby firmy (sorimen výrobků, výrobní echnologie) V objeku neprobíhá žádná výrobní činnos s výjimkou praní pro pořeby domova seniorů a přípravy sravy v kuchyni, aké pro pořeby domova seniorů. Technologické zařízení není předměem EA Siuační plán Domov pro seniory Domov pro seniory 11

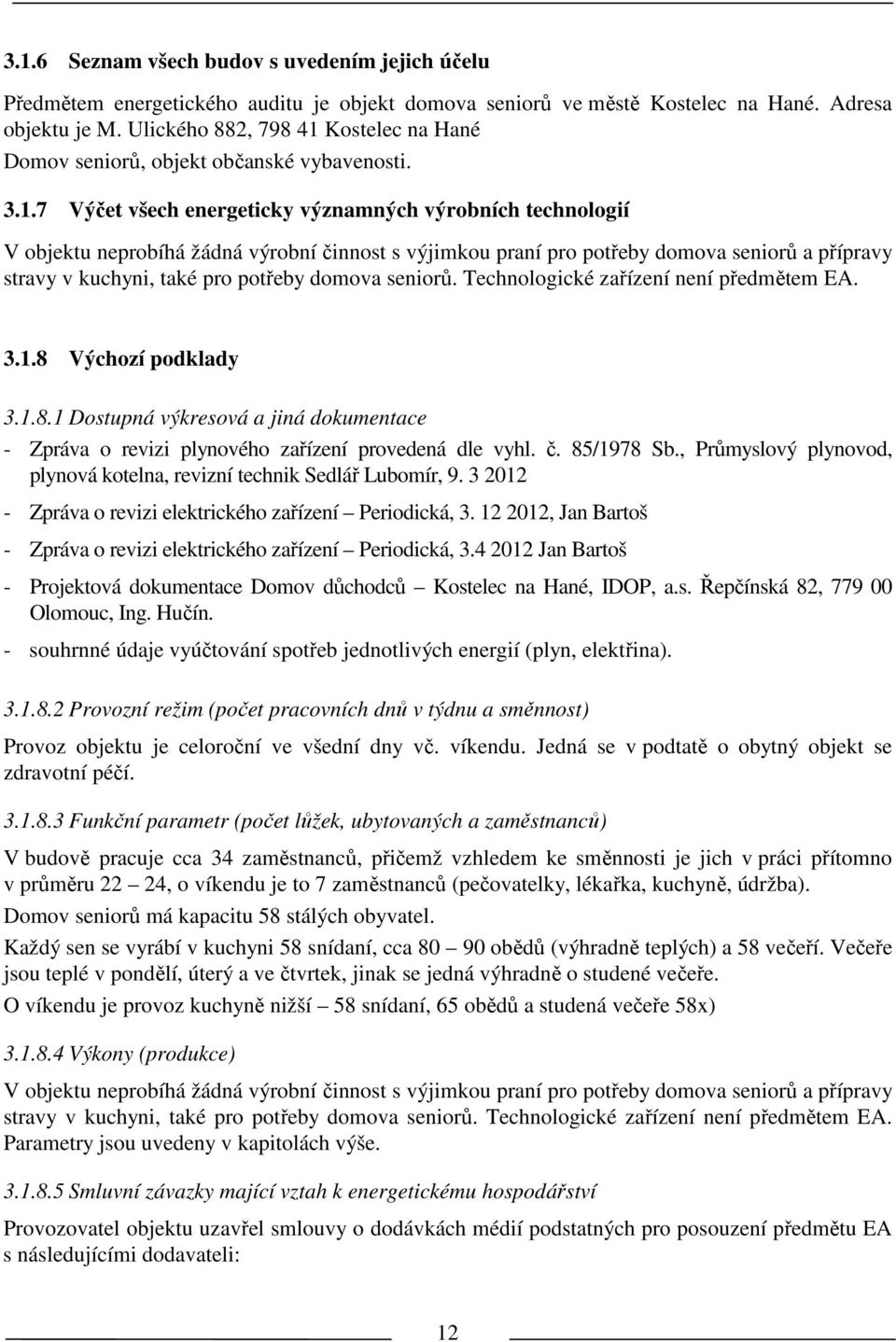

12 3.1.6 Seznam všech budov s uvedením jejich účelu Předměem energeického audiu je objek domova seniorů ve měsě Koselec na Hané. Adresa objeku je M. Ulického 882, Koselec na Hané Domov seniorů, objek občanské vybavenosi Výče všech energeicky významných výrobních echnologií V objeku neprobíhá žádná výrobní činnos s výjimkou praní pro pořeby domova seniorů a přípravy sravy v kuchyni, aké pro pořeby domova seniorů. Technologické zařízení není předměem EA Výchozí podklady Dosupná výkresová a jiná dokumenace - Zpráva o revizi plynového zařízení provedená dle vyhl. č. 85/1978 Sb., Průmyslový plynovod, plynová koelna, revizní echnik Sedlář Lubomír, Zpráva o revizi elekrického zařízení Periodická, , Jan Baroš - Zpráva o revizi elekrického zařízení Periodická, Jan Baroš - Projeková dokumenace Domov důchodců Koselec na Hané, IDOP, a.s. Řepčínská 82, Olomouc, Ing. Hučín. - souhrnné údaje vyúčování spořeb jednolivých energií (plyn, elekřina) Provozní režim (poče pracovních dnů v ýdnu a směnnos) Provoz objeku je celoroční ve všední dny vč. víkendu. Jedná se v podaě o obyný objek se zdravoní péčí Funkční paramer (poče lůžek, ubyovaných a zaměsnanců) V budově pracuje cca 34 zaměsnanců, přičemž vzhledem ke směnnosi je jich v práci příomno v průměru 22 24, o víkendu je o 7 zaměsnanců (pečovaelky, lékařka, kuchyně, údržba). Domov seniorů má kapaciu 58 sálých obyvael. Každý sen se vyrábí v kuchyni 58 snídaní, cca obědů (výhradně eplých) a 58 večeří. Večeře jsou eplé v pondělí, úerý a ve čvrek, jinak se jedná výhradně o sudené večeře. O víkendu je provoz kuchyně nižší 58 snídaní, 65 obědů a sudená večeře 58x) Výkony (produkce) V objeku neprobíhá žádná výrobní činnos s výjimkou praní pro pořeby domova seniorů a přípravy sravy v kuchyni, aké pro pořeby domova seniorů. Technologické zařízení není předměem EA. Paramery jsou uvedeny v kapiolách výše Smluvní závazky mající vzah k energeickému hospodářsví Provozovael objeku uzavřel smlouvy o dodávkách médií podsaných pro posouzení předměu EA s následujícími dodavaeli: 12

13 elekrická energie - E.ON Energie, a.s., Lannova 205/16, České Budějovice zemní plyn - Cenropol energy, a.s, Vaníčkova 1594/1, Úsí nad Labem piná voda, kanalizace - Měso Koselec na Hané, Jakubské nám Základní údaje o energeických vsupech Sanovení roční výše vnějších energeických vsupů sav před realizací projeku Pro rok: 2010 Vsupy paliv a Výhřevnos Přepoče na Roční náklady Jednoka Množsví energie GJ/jednoku MWh v is. Kč. Elekřina MWh 74,621 1,000 74, ,236 Teplo GJ 0,000 3,600 0,000 0,000 Zemní plyn is. m3 42,651 34, , ,129 Jiné plyny is. m3 Hnědé uhlí Črné uhlí Koks Jiná pevná paliva TTO LTO Nafa Druhoné zdroje GJ Obnovielné zdroje GJ/MWh Jiná paliva GJ Celkem vsupy paliv a energie 522, ,365 Změna savu zásob a paliv (invenarizace) Celkem spořeba paliv a energie 522, ,365 Pro rok: 2011 Vsupy paliv a Výhřevnos Přepoče na Roční náklady Jednoka Množsví energie GJ/jednoku MWh v is. Kč. Elekřina MWh 76,138 1,000 76, ,987 Teplo GJ 0,000 3,600 0,000 0,000 Zemní plyn is. m3 45,522 34, , ,727 Jiné plyny is. m3 Hnědé uhlí Črné uhlí Koks Jiná pevná paliva TTO LTO Nafa Druhoné zdroje GJ Obnovielné zdroje GJ/MWh Jiná paliva GJ Celkem vsupy paliv a energie 554, ,714 Změna savu zásob a paliv (invenarizace) Celkem spořeba paliv a energie 554, ,714 13

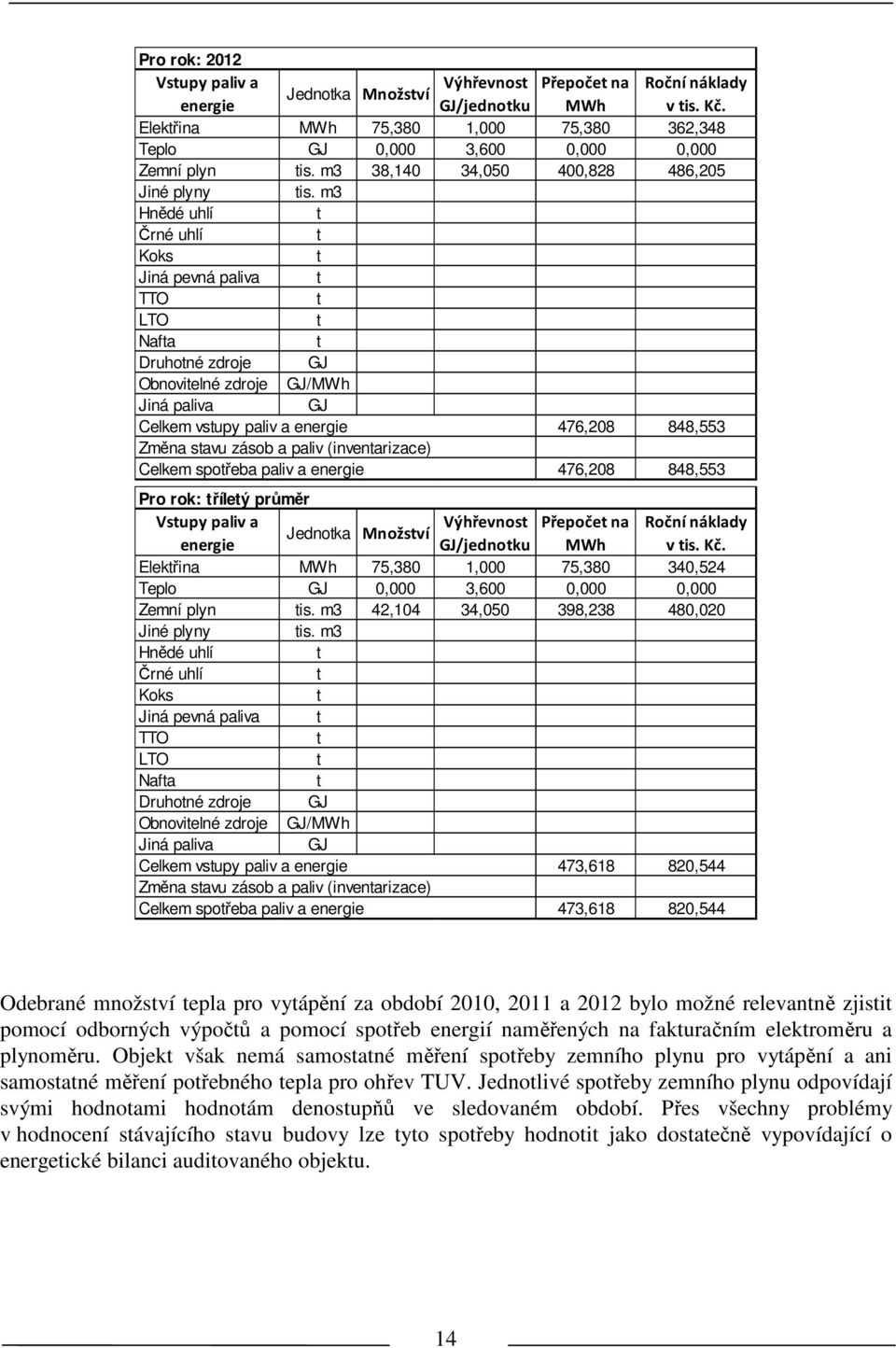

14 Pro rok: 2012 Vsupy paliv a Výhřevnos Přepoče na Roční náklady Jednoka Množsví energie GJ/jednoku MWh v is. Kč. Elekřina MWh 75,380 1,000 75, ,348 Teplo GJ 0,000 3,600 0,000 0,000 Zemní plyn is. m3 38,140 34, , ,205 Jiné plyny is. m3 Hnědé uhlí Črné uhlí Koks Jiná pevná paliva TTO LTO Nafa Druhoné zdroje GJ Obnovielné zdroje GJ/MWh Jiná paliva GJ Celkem vsupy paliv a energie 476, ,553 Změna savu zásob a paliv (invenarizace) Celkem spořeba paliv a energie 476, ,553 Pro rok: říleý průměr Vsupy paliv a Výhřevnos Přepoče na Roční náklady Jednoka Množsví energie GJ/jednoku MWh v is. Kč. Elekřina MWh 75,380 1,000 75, ,524 Teplo GJ 0,000 3,600 0,000 0,000 Zemní plyn is. m3 42,104 34, , ,020 Jiné plyny is. m3 Hnědé uhlí Črné uhlí Koks Jiná pevná paliva TTO LTO Nafa Druhoné zdroje GJ Obnovielné zdroje GJ/MWh Jiná paliva GJ Celkem vsupy paliv a energie 473, ,544 Změna savu zásob a paliv (invenarizace) Celkem spořeba paliv a energie 473, ,544 Odebrané množsví epla pro vyápění za období 2010, 2011 a 2012 bylo možné relevanně zjisi pomocí odborných výpočů a pomocí spořeb energií naměřených na fakuračním elekroměru a plynoměru. Objek však nemá samosané měření spořeby zemního plynu pro vyápění a ani samosané měření pořebného epla pro ohřev TUV. Jednolivé spořeby zemního plynu odpovídají svými hodnoami hodnoám denosupňů ve sledovaném období. Přes všechny problémy v hodnocení sávajícího savu budovy lze yo spořeby hodnoi jako dosaečně vypovídající o energeické bilanci audiovaného objeku. 14

15 3.2.2 Paramery primárního energeického zdroje (využií obnovielné energie) Zdroj epelné energie Objek má přípojku zemního plynu. Objek je vyápěn dvěma eplovodními plynovými koli Hydroherm HM 150 L, každý o výkonu 150 kw. Celkový výkon koelny edy je 300 kw. Jedná se o koelnu III. Kaegorie. Věrání koelny je přirozené. Plynové porubí je provedeno jako celosvařované. Oopná plocha v budově jsou ocelové deskové radiáory. Budova má 4 oopné věve vybaveny samosanými oběhovými čerpadly Grundfos. Teplá voda je připravována v zásobníkovém ohřívači o objemu 1000 l přímo z plynových kolů. Okruh eplé vody je vybaven cirkulačním čerpadlem a nabíjecím čerpadlem zásobníku TV. Plynový koel: 2 ks Typ kole: HYDROTHERM HM 150 l Výkon kole/kw/: 150 Výrobce kole: STIEBEL ELTRON Výrobní číslo: , Rok výroby: 2001 Zásobníková nádrž na TUV: Typ AN: 1000 l Objem: 1000 l Výrobce: Babiš Dobas, Tererova 2, Brno Výrobní číslo: 1148 Rok výroby: 2001 Oběhové čerpadlo: 4 ks Typ: UPS Výrobce: Grundfos Příkon: 90,130,140 W Proud: 0,40; 0,57; 0,60 A Napěí 230 V 50Hz Oběhové čerpadlo: 1 ks Typ: UPS Výrobce: Grundfos Příkon: 25, 35, 45 W Proud: 0,12; 0,16; 0,20 A Napěí 230 V 50Hz Oběhové čerpadlo: 1 ks Typ: UPS F 2500 Výrobce: Grundfos Příkon: 90, 130, 140 W Proud: 0,40; 0,57; 0,60 A 15

16 Napěí 230 V 50Hz Zemní plyn Do plechové skříně regulace u obvodové zdi budovy vede sředolaká přípojka zemního plynu DN 20 s přelakem 82 kpa. Ve skříni je nainsalován Alz 6UB/D, v.č rok výroby Za reguláorem je proveden uzávěr KK DN 6/4", přičemž plynovod pokračuje k plynoměru. Před a za plynoměrem jsou osazeny uzávěry - přírubové KK DN 65. Kolem plynoměru je proveden ochoz s uzávěrem KK DN 50 zajišěným v uzavřené poloze plombou, kerá je neporušena. Plynovod o DN 65 je dále rozdělen na dvě samosané věve opařené uzávěry KK DN 50. Věev 1 - pro koelnu, věev 2 - pro kuchyni a prádelnu. Věev pro koelnu: Plynovod o DN 50 pokračuje do budovy - kanceláře, kde je veden v sádrokaronovém podhledu. Věrání a přísupnos pro konroly je zajišěno věracími a konrolními ovory opařenými mřížkami. Z kanceláře je plynovod dále veden na chodbu a do koelny. V chodbě je veden pod lehce snímaelnými kryy a věracími mřížkami. Průnikem sěnou pak pokračuje do koelny. V koelně je přiveden k elmagne. bezpečnosnímu uzávěru, za kerým následuje akumulační porubí DN 200. Z něj jsou provedeny odbočky o DN 1" ke každému koli. Celkem 2 odbočky jsou opařené odvzdušňovacím zařízením a vzorkovací armaurou, kerá je zdvojena a spořebičovými uzávěry KK DN 1" u kolů. Na každé odbočce je rovněž nainsalován manomer laku plynu s rozsahem 0-4 kpa. Odvzd. porubí od kolů je svedeno do společného odvzdušnění a vyvedeno mimo budovu zakončeno zahnuím. Plynovod je řádně uzemněn a vodivě propojen. Sejně ak je řádně uzemněno i odvzdušňovací zařízení. Věrání koelny je řešeno jako přirozené, neuzavíraelnými ovory při podlaze a při sropu koelny. U vsupních dveří - na panelu je nainsalováno havarijní lačíko - v souladu s požadavky ČSN. Insalované plynové spořebiče: Koel: K1 K2 Typ kole: HYDROTHERM HM 150 l HYDROTHERM HM 150 l Výkon kole/kw/: Výrobce kole: STIEBEL ELTRON STIEBEL ELTRON Výrobní číslo: Rok výroby: Elekrická energie Napěťová sousava NN disribuční síě : 3+NPE, 50 Hz, 230/400V, TN-C Napěťová sousava el. insalace objeku : 3+N+PE, 50Hz, 230/400V, TN-C-S 16

17 Ochrana před úrazem el. proudem a) nebezpečným doykem živých čásí : kryím, přepážkou, izolací a doplňkovou izolací b) nebezpečným doykem neživých čásí : izolací, použiím zařízení řídy ochrany II, auomaickým odpojením od zdroje nadproud. jisicími prvky, doplňujícím pospojováním, proudovým chráničem Měření el. energie : měření spořeby elekrické energie je umísěno v elekroměrovém rozvaděči 01RMS1 (oceloplechový) v poli č.1 Elekrické rozvody: Připojení k disribuční síi: Je zajišěno z disribuční síě E.ON pomocí venkovního kabelu AYKY 3x mm 2. Přípojka je zavedena do přípojkové skříně PRIS, kde je odjišěna pojiskami velikosi PH0 o hodnoě 200A. Z přípojkové skříně je veden kabel CYKY 3x mm 2 do elekroměrového rozvaděče 01RMS1 (1.pole) umísěného v chodbě v 1.N.P. Vniřní el. insalace: Rozvaděč 01RMS1 - připojen kabelem CYKY 3x pole č.1 měření spořeby el. energie, hlavní jisič o hodnoě 200A, jišění přepěťových ochran - pole č.2 jišění vývodů (pojisky) napájejících podružné parové rozvaděče, rozvaděče kuchyně, dále jišění vývodů pro rozvaděče řízení a MaR a jišění vývodů pro prádelnu a výah - pole č.3 přepěťová ochrana; jišění vývodů (jisiče) pro zásuvky v pokojích, osvělení společných prosor, nouzové osvělení; proudové chrániče 30 mapro někeré obvody - všechny vývody realizovány kabely CYKY Rozvaděč 01RM5 - umísěn na chodbě kuchyně, přívodní kabel CYKY o průřezu 25 mm 2 - jisič na přívodu o hodnoě 63A/C, osazeny jisiče převážně char. B, vyjímečně char. C - napájení echnologie v kuchyni konvekoma, sporák, myčka, chladničky, pánev, zásobníky vody - napájení zásuvkových obvodů, určié obvody zásuvek a echnologie chráněny proudovým chráničem - vývody realizovány kabely CYKY, příp. vodiči CY Rozvaděč 01RMS3 - umísěn na chodbě kuchyně, přívodní kabel CYKY o průřezu 6 mm 2 - jisič na přívodu o hodnoě 32A/C - napájení zásuvkových obvodů, osvělení jídelny, kuchyně a zázemí - osazen přepěťovými ochranami - vývody realizovány kabely CYKY, příp. vodiči CY 17

18 Rozvaděč 02RMS1 - oceloplechový, umísěn na chodbě pokojů č v 2.N.P., přívodní kabel CYKY o průřezu 6 mm 2 - jisič na přívodu o hodnoě 25A/C, osazeny jisiče char. B - napájení zásuvkových obvodů, osvělení a nouzového osvělení, napájení masážní vany - osazen přepěťovými ochranami - vývody realizovány kabely CYKY, příp. vodiči CY Rozvaděč 02RMS2 - oceloplechový, umísěn na chodbě pokojů č v 2.N.P., přívodní kabel CYKY o průřezu 6 mm 2 - jisič na přívodu o hodnoě 25A/C, osazeny jisiče char. B - napájení zásuvkových obvodů, osvělení, nouzového osvělení a rozhlasu - osazen přepěťovými ochranami - vývody realizovány kabely CYKY, příp. vodiči CY Rozvaděč 02RMS3 - oceloplechový, umísěn na chodbě pokojů č v 2.N.P., přívodní kabel CYKY o průřezu 6 mm 2 - jisič na přívodu o hodnoě 25A/C, osazeny jisiče char. B - napájení zásuvkových obvodů, osvělení, nouzového osvělení - osazen přepěťovými ochranami - vývody realizovány kabely CYKY, příp. vodiči CY Rozvaděč 03RMS1 - oceloplechový, umísěn na chodbě pokojů č v 3.N.P., přívodní kabel CYKY o průřezu 6 mm 2 - jisič na přívodu o hodnoě 25A/C, osazeny jisiče char. B - napájení zásuvkových obvodů v pokojích, skladu a na chodbě, dále osvělení a nouzového osvělení - osazen přepěťovými ochranami - vývody realizovány kabely CYKY, příp. vodiči CY Rozvaděč 03RMS2 - oceloplechový, umísěn na chodbě pokojů č v 3.N.P., přívodní kabel CYKY o průřezu 6 mm 2 - jisič na přívodu o hodnoě 25A/C, osazeny jisiče char. B - napájení zásuvkových obvodů v pokojích, hale a klubovně, dále osvělení, nouzového osvělení a veniláoru - osazen přepěťovými ochranami - vývody realizovány kabely CYKY, příp. vodiči CY Rozvaděč 03RMS3 - oceloplechový, umísěn na chodbě pokojů č v 3.N.P., přívodní kabel CYKY o průřezu 6 mm 2 - jisič na přívodu o hodnoě 25A/C, osazeny jisiče char. B - napájení zásuvkových obvodů v pokojích, skladu a kuchyňce, dále osvělení, nouzového osvělení a veniláoru 18

19 - osazen přepěťovými ochranami - vývody realizovány kabely CYKY, příp. vodiči CY Elekroinsalace je provedena kabely CYKY nebo vodiči CY pod omíkou. Pospojování je provedeno vodiči CY 4 mm 2, CY 16 mm 2. Osvělení je provedeno převážně zářivkovými svíidly (kuchyně, jídelna, společné prosory) a žárovkovými svíidly (koupelny). V objeku je insalováno nouzové osvělení, jedná se o 54 svíidel Iverlux a Legrand (rubice o výkonu 8W). Nouzové osvělení je napájeno ze sávajících rozvaděčů v objeku Přípojka vody Zásobování vodou je z obecního vodovodu přípojkou DN 32 provedenou v plasu. Spořeba vody je měřena fakuračním vodoměrem. Odkanalizování objeku je do jednoné kanalizace měsa. Vniřní rozvod vody je původní, z ocelových rubek záviových pozinkovaných Druhoné a obnovielné zdroje energie V předměu EA nejsou využívány druhoné a obnovielné zdroje energie. 3.3 Základní údaje o vlasních energeických zdrojích Popis zdroje Typ zdroje: nízkolaká plynová koelna, umísěná v objeku, koelna III. kaegorie. Objek má přípojku zemního plynu. Objek je vyápěn dvěma eplovodními plynovými koli Hydroherm HM 150 L, každý o výkonu 150 kw. Celkový výkon koelny edy je 300 kw. Jedná se o koelnu III. kaegorie. Věrání koelny je přirozené. Plynové porubí je provedeno jako celosvařované. Oopná plocha v budově jsou ocelové deskové radiáory. Budova má 4 oopné věve vybaveny samosanými oběhovými čerpadly Grundfos. Teplá voda je připravována v zásobníkovém ohřívači o objemu 1000 l přímo z plynových kolů. Okruh eplé vody je vybaven cirkulačním čerpadlem a nabíjecím čerpadlem zásobníku TV Záložní zdroj V objeku zahrnuého do EA se nenachází záložní energeický zdroj. 19

20 3.3.3 Roční bilance Roční bilance zdroje jsou určovány pro pořeby EA z naměřené dodávky epla a max. epelné zráy objeku. V omo případě se jedná o hodnoy eoreické, byť vycházející z hodno energií naměřených na fakuračních měřidlech s průměrnou uvažovanou účinnosí zdroje epla. b) Roční bilance výroby vlasního zdroje energie Průměrná hodnoa ř. Název ukazaele Jednoka Hodnoa Hodnoa Hodnoa Hodnoa 1 Insalovaný elekrický výkon celkem (MW) 0,000 0,000 0,000 0,000 2 Insalovaný epelný výkon celkem (MW) 0,300 0,300 0,300 0,300 3 Výroba elekřiny (MWh) 0,000 0,000 0,000 0,000 4 Prodej elekřiny (MWh) 0,000 0,000 0,000 0,000 5 Vlasní echnologická spořeba elekřiny na výrobu elekřiny (MWh) 0,000 0,000 0,000 0,000 6 Spořeba energie v palivu na výrobu elekřiny (GJ/r) 0,000 0,000 0,000 0,000 7 Výroba epla (GJ/r) 1 424, , , ,389 8 Dodávka epla (GJ/r) 1 219, , , ,661 9 Prodej epla (GJ/r) 0,000 0,000 0,000 0, Vlasní echnologická spořeba epla na výrobu epla (GJ/r) 10,135 10,135 10,135 10, Spořeba energie v palivu na výrobu epla (GJ/r) 1 603, , , , Spořeba energie v palivu celkem (GJ/r) 1 603, , , , Rozvod energie v předměu energeického audiu Rozvod epla Vnější rozvod V předměu EA nejsou žádné vnější rozvody epla ani TUV. 3.5 Technologické spořebiče energie V objeku neprobíhá žádná výrobní činnos s výjimkou praní pro pořeby domova seniorů a přípravy sravy v kuchyni, aké pro pořeby domova seniorů. Technologické zařízení není předměem EA. Paramery jsou uvedeny v kapiolách výše. ELEKTRO: El. škrabka Vares: 1 ks Typ: ŠKBZ12 Výrobce: VARES Příkon: 550 W Proud: 1,5 A Napěí 230 V 50Hz Výrobní číslo: 2717 El. bojler: Typ: Výrobce: Příkon: Napěí 1 ks TI50R Arison 2000 W 230 V 50Hz 20

21 Robo Gaben: Typ: Výrobce: Příkon: Proud: Napěí 1 ks RE22 Gaben 3000 W 6 A 230 V 50Hz Myčka Fagor: 1 ks Typ: FI100 Výrobce: Fagor Příkon: W Proud: 6 A Výrobní číslo: Konvekoma RETINO: 1 ks Typ: DA611BS Výrobce: Reino Příkon: W Výrobní číslo: Plynový sporák s el. roubou: 1 ks Typ: SPE40 Výrobce: ALBA Příkon: W Napěí 400 V 50Hz El. frieza: 1 ks Typ: FE-30 Výrobce: RM Gasro Příkon: W Výrobní číslo: El. koel: 1 ks Typ: MG9-10 Výrobce: Fagor Příkon: W Výrobní číslo: Prádelna: 2 x plynová sušička, pračka 21

22 Plynový mandl 22

23 3.6 Budovy zásobované energiemi Dosupná projeková dokumenace - Zpráva o revizi plynového zařízení provedená dle vyhl. č. 85/1978 Sb., Průmyslový plynovod, plynová koelna, revizní echnik Sedlář Lubomír, Zpráva o revizi elekrického zařízení Periodická, , Jan Baroš - Zpráva o revizi elekrického zařízení Periodická, Jan Baroš - Projeková dokumenace Domov důchodců Koselec na Hané, IDOP, a.s. Řepčínská 82, Olomouc, Ing. Hučín. - souhrnné údaje vyúčování spořeb jednolivých energií (plyn, elekřina) Dokumeny dokládající spořebu energie Provozovael objeku předal souhrnné údaje vyúčování spořeby elekrické energie a zemního plynu Zkušenosi z provozu získané od uživaelů Z hlediska epelné pohody byly ze srany uživaele sděleny následující připomínky: - Bez připomínek, drobné připomínky jsou pouze ze srany zdroje epla a vysokých nákladů na provoz objeku Dopady na živoní prosředí Objek nemá z lokálního pohledu negaivní vliv na živoní prosředí Popis echnického savu konsrukcí, echnologií a prováděné údržby savební čási Objek Domova seniorů v Koselci na Hané je zděnou parovou budovou nepodsklepenou, se sedlovou sřechou, čásečně půdorysného varu zesílené arabské 1, savebně jako příčný rojak s obvodovým zdivem z várnic Poroherm. Poče nadzemních paer je 3, podkrovní prosor je nevyápěný, epelně neizolovaný. Všechny mísnosi objeku jsou vyápěny s výjimkou prosor garáží a přidružených skladových prosor. Také prosor sávající koelny je uvažován jako prosor nevyápěný. Budova má hlavní schodišťový prosor, dále jsou v budově nákladní a lůžkový výah. V přízemí budovy je siuováno echnické zázemí zdravonického provozu domova seniorů, jedná se především o provoz kuchyně s jídelnou, prádelnu, koelnu a zdravonické zázemí. V 2. NP a 3. NP jsou poom siuovány jedno a dvoulůžkové pokoje pro obyvaele domova seniorů. Celkem je v objeku 18 dvoulůžkových pokojů a 24 jednolůžkových pokojů. Celková kapacia objeku edy je 60 sálých obyvael (mimo sálý personál). 23

24 Budova je vyzděna z várnic Poroherm yp 44 P+D a yp 30 P+D, příčky jsou provedeny z cihel Poroherm 11 P+D. Omíka objeku je provedena sěrkovou omíkou STOMIX BETADEKOR. Konsrukce krovu je dřevěná. Jako hydroizolace krovu je použia pálená aška TONDACH francouzská aška. Konsrukce sropu posledního podlaží je od nevyápěného podkrovního prosoru (půdy) epelně izolována. Konsrukce sropů jednolivých podlaží je želbe. konsrukce. Sávající konsrukce ovorových výplní jsou dřevěná okna a vchodové dveře s izolačním dvojsklem, echnickými paramery odpovídající době výsavby budovy. Budova byla posavena v roce Budova domova důchodců má yo mísnosi: 1.NP Zádveří, vsupní hala, čekárna, hovorna, 5 x chodba, sprchový kou, kancelář adminisraivy, koelna, kancelář vedoucího, vyšeřovna, kancelář vrchní sesry, předsíň WC, 6 x WC, seserna, jídelna, umývárna solního nádobí, výdej jídel, varna, umyvárna kuch. Nádobí, umývárna a sklad ermosů, expedice jídel, odpadky, 2 x šana, sprcha, kancelář, sklad zeleniny, hrubá příprava zeleniny, hrubá příprava masa, mrazicí boxy, malý nákladní výah, sklad poravin, 2 x úklidová mísnos, výah, schodišě, kondiční cvičení, rehabiliace, elekroléčba, rehabiliační sesra, 4 x sklad, shoz prádla, příjem a řídění prádla, prádelna + sušárna, žehlírna, výdej prádla, opravna prádla, denní mísnos, schodišě, ergoerapie, klubovna, zemřelí, údržbářská dílna, garáž, zájmová činnos 2.NP Hala, Seserna, izolace, kuřárna, 13 x dvoulůžkový pokoj, 8 x jednolůžkový pokoj, 16 x koupelna + WC, kuřárna, 7 x lodžie, čajová kuchyň, 2 x sklad, 2 x úklidová mísnos, balkon, schodišě, chodba, shoz prádla, sklad prádla, prádlo, čisé prádlo, zdravoní maeriál 3.NP Hala, Seserna, kuřárna, 5 x dvoulůžkový pokoj, 11 x jednolůžkový pokoj, 16 x koupelna + WC, kuřárna, 16 x balkon, čajová kuchyň, 2 x sklad, 2 x úklidová mísnos, schodišě, chodba, shoz prádla, sklad prádla, prádlo, čisé prádlo, zdravoní maeriál, kaple, 2 x klubovna Savba je v současné době 12 le sará. Sávající hygienická zařízení odpovídají kapaciě budovy a její zařizovací předměy odpovídají době vzniku savby. Sávající výplně ovorů v obvodových konsrukcích již neodpovídají současným požadavkům na epelnou echniku a sejně jako vniřní dveře vzhledem i funkčnosí odpovídají sáří budovy. Konsrukční sysém objeku je sěnový, s příčnými nosnými sěnami, usazenými na základové desce a podélně loženou sropní konsrukcí, kerá zajišťuje celkovou sabiliu objeku. Svislá sěnová konsrukce je v l. zdiva 300, a 450 mm. Tloušťka vniřních nosných zdí je aké 300 mm a upříček l. 150 mm. V objeku jsou vyápěny všechny mísnosi s výjimkou nevyápěných prosor (garáže, koelna). Vniřní eploy vyápěných mísnosí jsou v souladu s planou vyhláškou ČSN a ČSN EN 12831: společná chodba, schodišě, sklady 15 o C obyné prosory, kuchyně, jídelna 20 C 24

25 hygienické mísnosi 24 C Skladba savebních konsrukcí obyného objeku je následující: 1. obvodový plášť - svislé zděné sěny: SO a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa 1 215b-006 POROTHERM 44 P+D Z vr. 440,00 0,165 0,165 2,700 19,4 10,0 23, SO a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa 1 215j-003 POROTHERM 14 P+D Z vr. 140,00 0,280 0,280 0,500 18,6 10,0 7, EPS 70 F Z vr. 50,00 0,039 0,040 1,257 9,2 40,0 10, SO a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa 1 215e-003 POROTHERM 30 P+D Z vr. 300,00 0,260 0,260 1,180 19,2 5,0 15, EPS 70 F Z vr. 50,00 0,039 0,040 1,257 2,9 40,0 10, Podlaha k vnějšímu prosředí Pdl a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Keram. dlažba Z vr. 90,00 1,010 1,010 0,089 19,6 200,0 95, Polymer-cemen Z vr. 60,00 0,960 0,960 0,063 18,8 38,0 12, Beon huný (2100) Z vr. 45,00 1,230 1,230 0,037 18,3 17,0 4, ORSIL N Z vr. 35,00 0,036 0,036 0,972 18,0 1,0 0, Železobeon (2300) Z vr. 200,00 1,430 1,430 0,140 9,8 23,0 24, Vz. - ok shora dolů Z vr. 200,00 0,225 8,7 0,1 0, Dřevo vrdé rovnoběž. s vlákny Z vr. 20,00 0,490 0,490 0,041 6,8 4,5 0, EPS 70 F Z vr. 100,00 0,039 0,040 2,514 6,4 40,0 21, srop (podhled) pod nevyápěnou sřechou STR a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Omíka vápenná Z vr. 10,00 0,880 0,880 0,011 20,1 6,0 0, Železobeon (2300) Z vr. 200,00 1,430 1,430 0,140 20,0 23,0 24, Fólie z PE Z vr. 0,20 0,350 0,350 0,001 18, ,0 131, ORSTROP 16 Z vr. 160,00 0,041 0,042 3,826 18,8 1,0 0, STR a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Železobeon (2300) Z vr. 140,00 1,430 1,430 0,098 20,4 23,0 17,

26 a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Fólie z PE Z vr. 0,20 0,350 0,350 0,001 19, ,0 131, ORSIK 16 Z vr. 160,00 0,039 0,040 4,022 19,8 1,0 0, konsrukce k zemině - podlahy: Pdl a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Keram. dlažba Z vr. 9,00 1,010 1,010 0,009 19,5 200,0 9, Polymer-cemen Z vr. 6,00 0,960 0,960 0,006 19,5 38,0 1, Beon huný (2100) Z vr. 70,00 1,050 1,050 0,067 19,4 17,0 6, EPS 70 S Z vr. 60,00 0,039 0,039 1,538 18,8 20,0 12, Beon huný (2100) Z vr. 70,00 1,050 1,050 0,067 5,6 17,0 6, konsrukce k nevyápěnému prosoru: - sěna k půdě: SO a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Sádrokaron Z vr. 12,50 0,220 0,220 0,057 20,1 9,0 0, Fólie z PE Z vr. 0,20 0,350 0,350 0,001 19, ,0 131, TI 140 Decibel Z vr. 60,00 0,040 0,048 1,250 19,7 3,2 10, TI 140 Decibel Z vr. 100,00 0,040 0,048 2,083 11,0 3,2 17, Vz. - svislá Z vr. 60,00 0,180-3,5 0,2 0, Dřevo vrdé rovnoběž. s vlákny Z vr. 24,00 0,490 0,490 0,049-4,8 4,5 0, SO a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa 1 215e-003 POROTHERM 30 P+D Z vr. 300,00 0,260 0,260 1,180 18,6 5,0 15, SO a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa 1 215b-006 POROTHERM 44 P+D Z vr. 440,00 0,165 0,165 2,700 19,8 5,0 23, SO3A a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa 1 215e-003 POROTHERM 30 P+D Z vr. 300,00 0,260 0,260 1,180 19,7 5,0 15, EPS 70 F Z vr. 50,00 0,039 0,040 1,257 7,9 40,0 10, Pdl a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Keram. dlažba Z vr. 90,00 1,010 1,010 0,089 19,9 200,0 95, Polymer-cemen Z vr. 60,00 0,960 0,960 0,063 19,3 38,0 12,

27 a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Beon huný (2100) Z vr. 45,00 1,050 1,050 0,043 18,9 17,0 4, ORSIL N Z vr. 35,00 0,036 0,036 0,972 18,6 1,0 0, Železobeon (2300) Z vr. 200,00 1,220 1,220 0,164 12,2 23,0 24, sěna k emperovanému prosoru: SN a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa 1 215j-003 POROTHERM 14 P+D Z vr. 140,00 0,280 0,280 0,500 19,1 5,0 7, SN a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa 1 215e-003 POROTHERM 30 P+D Z vr. 300,00 0,260 0,260 1,180 20,0 5,0 15, SN a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa 1 215b-006 POROTHERM 44 P+D Z vr. 440,00 0,165 0,165 2,700 20,7 10,0 23, Konsrukce sřešní: Sch a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Sádrokaron Z vr. 12,50 0,220 0,220 0,057 20,2 9,0 0, Sádrokaron Z vr. 12,50 0,220 0,220 0,057 19,7 9,0 0, Fólie z PE Z vr. 0,20 0,350 0,350 0,001 19, ,0 131, Vz. - ok zdola nahoru Z vr. 27,00 0,160 19,2 0,4 0, ORSTROP 16 Z vr. 160,00 0,041 0,042 3,826 17,8 1,0 0, Sch2 - balkony a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Železobeon (2300) Z vr. 160,00 1,430 1,430 0,112 20,0 23,0 19, Fólie z PE Z vr. 0,20 0,350 0,350 0,001 18, ,0 131, Polyurean pěnový uhý neopl. Z vr. 100,00 0,032 0,032 3,125 18,8 180,0 95, Beon huný (2100) Z vr. 50,00 1,230 1,230 0,041-14,0 17,0 4, Polymer-cemen Z vr. 8,00 0,960 0,960 0,008-14,4 38,0 1, Keram. dlažba Z vr. 9,00 1,010 1,010 0,009-14,5 200,0 9, Sch3 - balkony a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Železobeon (2300) Z vr. 160,00 1,430 1,430 0,112 19,6 23,0 19, Fólie z PE Z vr. 0,20 0,350 0,350 0,001 17, ,0 131, Polyurean pěnový uhý neopl. Z vr. 70,00 0,032 0,032 2,188 17,9 180,0 66, Beon huný (2100) Z vr. 50,00 1,230 1,230 0,041-13,6 17,0 4, Polymer-cemen Z vr. 8,00 0,960 0,960 0,008-14,2 38,0 1,

28 a b č.v. Položka Maeriál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Keram. dlažba Z vr. 9,00 1,010 1,010 0,009-14,3 200,0 9, Jako výplně ovorů je využio dřevěných oken zdvojených, jejichž sávající plocha vč. vsupních ovorů je na objeku 436,9 m 2. 28

29 Věrání objeku Objek je věrán přirozeně infilrací a okny. Vyápění, rozvod ÚT a TV Objek má přípojku zemního plynu. Objek je vyápěn dvěma eplovodními plynovými koli Hydroherm HM 150 L, každý o výkonu 150 kw. Celkový výkon koelny edy je 300 kw. Jedná se o koelnu III. Kaegorie. Věrání koelny je přirozené. Plynové porubí je provedeno jako celosvařované. Oopná plocha v budově jsou ocelové deskové radiáory. Budova má 4 oopné věve vybaveny samosanými oběhovými čerpadly Grundfos. Teplá voda je připravována v zásobníkovém ohřívači o objemu 1000 l přímo z plynových kolů. Okruh eplé vody je vybaven cirkulačním čerpadlem a nabíjecím čerpadlem zásobníku TV. Souhrnné výpočové energeické charakerisiky v oblasi vyápění a dodávky TUV jsou následující: Výpočová epelná zráa budovy Výpočová spořeba epelné energie budovy pro vyápění Výpočová spořeba epla na přípravu TUV vč. zrá Celková výpočová spořeba epla na vyápění a TUV 122 kw 988,1 GJ/rok 229,07 GJ/rok 1217,17 GJ/rok Záměry zadavaele EA Majiel objeku plánuje provés rekonsrukci zdroje epla zejména s ohledem na úsporu energie při přípravě TUV. 29

30 4 ZHODNOCENÍ VÝCHOZÍHO STAVU 4.1 Roční energeická bilance sávajícího savu předměu EA Roční bilance zdroje jsou určovány pro pořeby EA z naměřené dodávky epla a max. epelné zráy objeku. V omo případě se jedná o hodnoy eoreické, byť vycházející z hodno energií naměřených na fakuračních měřidlech s průměrnou uvažovanou účinnosí zdroje epla. Výchozí roční energeická bilance 2010 ř Ukazael Energie Náklady (GJ) (MWh) (is. Kč) 1 Vsupy paliv a energie 1 882, , ,365 2 Změna zásob paliv 0,000 0,000 0,000 3 Spořeba paliv a energie (ř1 + ř2) 1 882, , ,365 4 Prodej energie cizím 0,000 0,000 0,000 5 Konečná spořeba paliv a energie (ř3-ř4) 1 882, , ,365 6 Zráy ve vlasním zdroji a rozvodech energie (zř5) 217,222 60,339 66,240 7 Spořeba energie na vyápění (zř5) 1 065, , ,097 8 Spořeba energie na chlazení (zř5) 9 Spořeba energie na přípravu eplé vody (zř5) 172,373 47,881 44, Spořeba energie na věrání (zř5) 11 Spořeba energie na úprav vlhkosi (zř5) 12 Spořeba energie na osvělení (zř5) 82,014 22,782 98, Spořeba energie na echnologické a osaní procesy (zř5) 345,078 95, ,357 Výchozí roční energeická bilance 2011 ř Ukazael Energie Náklady (GJ) (MWh) (is. Kč) 1 Vsupy paliv a energie 1 996, , ,714 2 Změna zásob paliv 0,000 0,000 0,000 3 Spořeba paliv a energie (ř1 + ř2) 1 996, , ,714 4 Prodej energie cizím 0,000 0,000 0,000 5 Konečná spořeba paliv a energie (ř3-ř4) 1 996, , ,714 6 Zráy ve vlasním zdroji a rozvodech energie (zř5) 226,997 63,055 79,503 7 Spořeba energie na vyápění (zř5) 1 164, , ,179 8 Spořeba energie na chlazení (zř5) 9 Spořeba energie na přípravu eplé vody (zř5) 172,373 47,881 53, Spořeba energie na věrání (zř5) 11 Spořeba energie na úprav vlhkosi (zř5) 12 Spořeba energie na osvělení (zř5) 82,014 22, , Spořeba energie na echnologické a osaní procesy (zř5) 350,539 97, ,180 Výchozí roční energeická bilance 2012 ř Ukazael Energie Náklady (GJ) (MWh) (is. Kč) 1 Vsupy paliv a energie 1 714, , ,553 2 Změna zásob paliv 0,000 0,000 0,000 3 Spořeba paliv a energie (ř1 + ř2) 1 714, , ,553 4 Prodej energie cizím 0,000 0,000 0,000 5 Konečná spořeba paliv a energie (ř3-ř4) 1 714, , ,553 6 Zráy ve vlasním zdroji a rozvodech energie (zř5) 201,863 56,073 78,134 7 Spořeba energie na vyápění (zř5) 910, , ,717 8 Spořeba energie na chlazení (zř5) 9 Spořeba energie na přípravu eplé vody (zř5) 172,373 47,881 58, Spořeba energie na věrání (zř5) 11 Spořeba energie na úprav vlhkosi (zř5) 12 Spořeba energie na osvělení (zř5) 82,014 22, , Spořeba energie na echnologické a osaní procesy (zř5) 347,811 96, ,111 30

31 4.2 Základní echnické údaje energeického zdroje Základní paramery zdroje epla nebylo možné urči. Předpokládá se účinnos zdroje epla 91% Rezervy na vlasním energeickém zdroji Bilance pořebných výkonů zdrojů je následující: Výpočová epelná zráa objeku Q p Tepelná zráa prosupem Q v Tepelná zráa věráním Q c Celková epelná zráa objeku 76,08 kw 45,92 kw 122,00 kw Výpočový výkon objeku pro vyápění a přípravu TV činí max. 150 kw. Insalovaný výkon v koelně je v současné době 2 x 150 kw. Sávající zdroj epla je edy výkonově nadimenzován s 50% zálohou Úroveň energeické účinnosi a využií Úroveň energeické účinnosi sousavy nelze jednoznačně sanovi. Vychází z předpokládané účinnosi zdroje epla a z výpočových hodno a) Základní echnické ukazaele vlasního zdroje energie ř. Název ukazaele Jednoka Průměrná hodnoa Roční celková účinnos zdroje (%) (z abulky b) - ((ř3x3,6+ř7)/ř12) 88,851 88,993 89,683 87,700 2 Roční účinnos výroby elekrické energie (z abulky b) - (ř.3x3,6/ř6) (%) 3 Roční účinnos výroby epla (%) (z abulky b) - (ř7/ř11) 88,851 88,993 89,683 87,700 4 Spořeba energie v palivu na výrobu elekřiny (z abulky b) - (ř6/ř3) (GJ/MWh) 5 Spořeba energie v palivu na výrobu epla (GJ) (z abulky b) - (ř11/ř7) 1,125 1,124 1,115 1,140 6 Roční využií insalovaného elekrického výkonu (z abulky b) - (ř3/ř1) (hod) 7 Roční využií insalovaného epelného výkonu (hod) (z abulky b) - ((ř7/3,6)/ř2) 1 318, , , ,990 Roční využií insalovaného výkonu je vzaženo k výpočové epelné zráě. Z ohoo pohledu se jedná o hodnou eoreickou a orienační. Za výše uvedených předpokladů činí roční využií insalovaného výkonu: Roční využií insalovaného epelného výkonu výpoče, průměr 1318 hod/rok 31

32 Hodnoa využií insalovaného výkonu je podprůměrná a je ovlivněna hodnoami uvedenými v předchozí kapiole zejména pak předimenzováním insalovaného výkonu zdroje epla. 4.3 Analýza savu rozvodů vnější síě Tepelné síě V předměu EA nejsou žádné vnější rozvody epla ani TV Analýza savu budov Na základě mísních šeření, projekových podkladů a průzkumů bylo zpracováno komplexní epelně echnické posouzení budovy. Charakerisické srovnávací epelně echnické paramery budovy jsou následující: Plocha sysémové hranice zóny A 4 648,7 m 2 Objem zóny V 9 230,0 m 3 Fakor varu budovy A/V 0,50 m -1 Převažující vniřní eploa v oopném období Θ im 20 C Venkovní návrhová eploa v zimním období Θ e -15 C Součiniel ypu budovy e 1 1,00 Průměrný součiniel prosupu epla obálkou budovy sávající sav - referenční budova - vypočíaná hodnoa U em,n,20,vyp 0,39 W/(m 2.K) - referenční budova - upravená podle ab.5 U em,n,20 0,39 W/(m 2.K) - požadovaná hodnoa U em,n 0,39 W/(m 2.K) - doporučená hodnoa U em,n,rec 0,29 W/(m 2.K) Měrná zráa prosupem epla H T 2 147,71 W/K - vypočíaná hodnoa U em 0,46 W/(m 2.K) Klasifikační ukazael CI 1,19 Klasifikační Slovní vyjádření klasifikace Ukazael CI řída (horní meze) sávající sav V1 A Velmi úsporná 0,50 B Úsporná 0,75 C Vyhovující 1,00 D Nevyhovující 1,50 E Nehospodárná 2,00 F Velmi nehospodárná 2,50 G Mimořádně nehospodárná >2,50 32

33 Budova je dle ČSN :2011 je hodnocena jako NEVYHOVUJÍCÍ D Analýza savu spořebičů Oopný sysém je v dobrém savu a odpovídá době insalace. Z pohledu kvaliy echnologie však dožívá sávající zdroj epla. Zdroj epla nemá vysokou moderní účinnos výroby epla, byť je spolehlivý. Celkový sav zařízení svědčí o dobré úrovni údržby. Převážná čás výplní ovorů je původní, čás z nich vykzuje již drobné neěsnosi. Porovnání eoreických výpočových hodno a hodno dosahovaných v provozu je uvedeno v následující abulce: Porovnání skuečné a eoreické spořeby epla: Výpočová spořeba epla v palivu na vyápění a přípravu TUV 1217,17 GJ/rok Spořeba epla na ÚT a TUV dle spořeby paliva 1253,87 GJ/rok Rozdíl výpočové a skuečné hodnoy spořeby paliva 36,7 GJ/rok Rozdíl výpočové a skuečné hodnoy spořeby paliva 3 % V energeickém audiu se vychází z normových hodno, keré vychází z hodno spořeb skuečně naměřených v roce 2012 a upravených dle poču denosupňů na normový rok. 33
