Řízení místností (zón) Kapitola 3

Transkript

1 Řízení místností (zón) Kapitola 3

2 Řízení místností Přehled řady TAC Xenta TAC Xenta 101 podstanice pro fan-coily TAC Xenta 102 podstanice pro VAV jednotky TAC Xenta 102-ES podstanice pro VAV jednotky GV, čidlo průtoku vzduchu pro Tac Xenta 102-ES TAC Xenta 102-AX podstanice pro VAV s integrovaným pohonem a převodníkem průtoku vzduchu TAC Xenta 103-A podstanice pro stropní chladicí jednotky TAC Xenta 104-A podstanice pro střešní jednotky TAC Xenta 110-D podstanice pro dvě nezávislé místnosti Nástěnné moduly STR

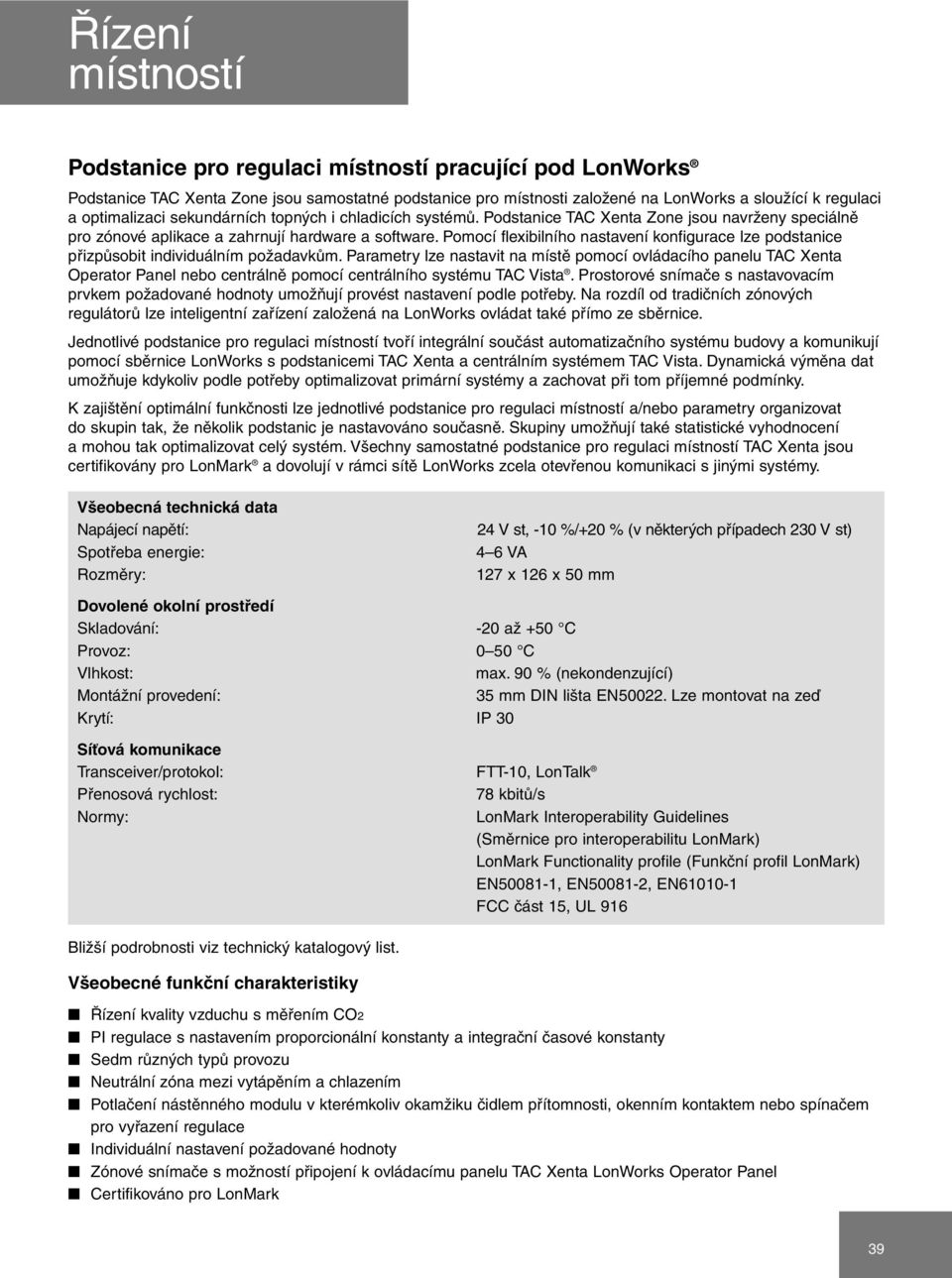

3 Řízení místností Podstanice pro regulaci místností pracující pod LonWorks Podstanice TAC Xenta Zone jsou samostatné podstanice pro místnosti založené na LonWorks a sloužící k regulaci a optimalizaci sekundárních topných i chladicích systémů. Podstanice TAC Xenta Zone jsou navrženy speciálně pro zónové aplikace a zahrnují hardware a software. Pomocí flexibilního nastavení konfigurace lze podstanice přizpůsobit individuálním požadavkům. Parametry lze nastavit na místě pomocí ovládacího panelu TAC Xenta Operator Panel nebo centrálně pomocí centrálního systému TAC Vista. Prostorové snímače s nastavovacím prvkem požadované hodnoty umožňují provést nastavení podle potřeby. Na rozdíl od tradičních zónových regulátorů lze inteligentní zařízení založená na LonWorks ovládat také přímo ze sběrnice. Jednotlivé podstanice pro regulaci místností tvoří integrální součást automatizačního systému budovy a komunikují pomocí sběrnice LonWorks s podstanicemi TAC Xenta a centrálním systémem TAC Vista. Dynamická výměna dat umožňuje kdykoliv podle potřeby optimalizovat primární systémy a zachovat při tom příjemné podmínky. K zajištění optimální funkčnosti lze jednotlivé podstanice pro regulaci místností a/nebo parametry organizovat do skupin tak, že několik podstanic je nastavováno současně. Skupiny umožňují také statistické vyhodnocení a mohou tak optimalizovat celý systém. Všechny samostatné podstanice pro regulaci místností TAC Xenta jsou certifikovány pro LonMark a dovolují v rámci sítě LonWorks zcela otevřenou komunikaci s jinými systémy. Všeobecná technická data Napájecí napětí: Spotřeba energie: Rozměry: 24 V st, -10 %/+20 % (v některých případech 230 V st) 4 6 VA 127 x 126 x 50 mm Dovolené okolní prostředí Skladování: -20 až +50 C Provoz: 0 50 C Vlhkost: max. 90 % (nekondenzující) Montážní provedení: 35 mm DIN lišta EN Lze montovat na zeď Krytí: IP 30 Síťová komunikace Transceiver/protokol: FTT-10, LonTalk Přenosová rychlost: 78 kbitů/s Normy: LonMark Interoperability Guidelines (Směrnice pro interoperabilitu LonMark) LonMark Functionality profile (Funkční profil LonMark) EN , EN , EN FCC část 15, UL 916 Všeobecné funkční charakteristiky Řízení kvality vzduchu s měřením CO2 PI regulace s nastavením proporcionální konstanty a integrační časové konstanty Sedm různých typů provozu Neutrální zóna mezi vytápěním a chlazením Potlačení nástěnného modulu v kterémkoliv okamžiku čidlem přítomnosti, okenním kontaktem nebo spínačem pro vyřazení regulace Individuální nastavení požadované hodnoty Zónové snímače s možností připojení k ovládacímu panelu TAC Xenta LonWorks Operator Panel Certifikováno pro LonMark 39

4 TAC Xenta 100 zónové podstanice Přehled řady TAC Xenta 100 Zónové podstanice řady TAC Xenta 100 jsou koncipovány pro řízení vnitřního klimatu jednotlivých místností v rámci řešení klimatizace budov s centrální výrobou chladu a tepla. V místnostech může být jako výkonný prvek použit fan-coil, VAV jednotka, příp. stropní chladicí panel. Podstanice typu TAC Xenta 104 je určena k řízení střešních jednotek s rekuperačním výměníkem. Typ 101-1(2)VF(C) 101-VF 102-B 102-VF 102-EF 102-ES 102-AX Aplikace Čidlo Okenní Funkce Chlazení Vytápění 24 V 230 V přítomnosti kontakt Slave st st FanCoil FanCoil VAV VAV VAV VAV VAV 103-A D Stropní chlazení Střešní klima jednotky Dvě nezávislé zóny 40

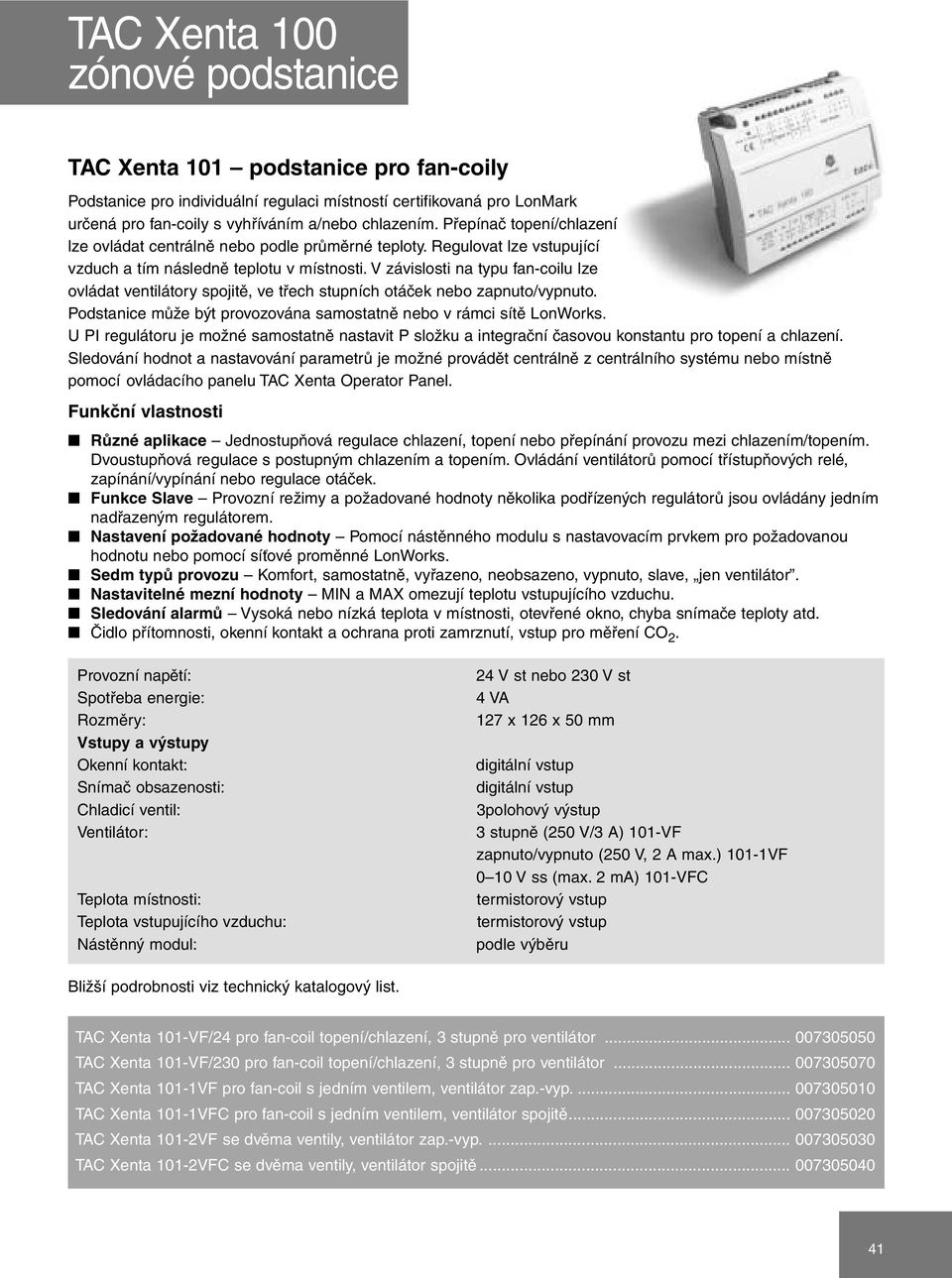

5 TAC Xenta 100 zónové podstanice TAC Xenta 101 podstanice pro fan-coily Podstanice pro individuální regulaci místností certifikovaná pro LonMark určená pro fan-coily s vyhříváním a/nebo chlazením. Přepínač topení/chlazení lze ovládat centrálně nebo podle průměrné teploty. Regulovat lze vstupující vzduch a tím následně teplotu v místnosti. V závislosti na typu fan-coilu lze ovládat ventilátory spojitě, ve třech stupních otáček nebo zapnuto/vypnuto. Podstanice může být provozována samostatně nebo v rámci sítě LonWorks. U PI regulátoru je možné samostatně nastavit P složku a integrační časovou konstantu pro topení a chlazení. Sledování hodnot a nastavování parametrů je možné provádět centrálně z centrálního systému nebo místně pomocí ovládacího panelu TAC Xenta Operator Panel. Funkční vlastnosti Různé aplikace Jednostupňová regulace chlazení, topení nebo přepínání provozu mezi chlazením/topením. Dvoustupňová regulace s postupným chlazením a topením. Ovládání ventilátorů pomocí třístupňových relé, zapínání/vypínání nebo regulace otáček. Funkce Slave Provozní režimy a požadované hodnoty několika podřízených regulátorů jsou ovládány jedním nadřazeným regulátorem. Nastavení požadované hodnoty Pomocí nástěnného modulu s nastavovacím prvkem pro požadovanou hodnotu nebo pomocí síťové proměnné LonWorks. Sedm typů provozu Komfort, samostatně, vyřazeno, neobsazeno, vypnuto, slave, jen ventilátor. Nastavitelné mezní hodnoty MIN a MAX omezují teplotu vstupujícího vzduchu. Sledování alarmů Vysoká nebo nízká teplota v místnosti, otevřené okno, chyba snímače teploty atd. Čidlo přítomnosti, okenní kontakt a ochrana proti zamrznutí, vstup pro měření CO 2. Provozní napětí: Spotřeba energie: Rozměry: Vstupy a výstupy Okenní kontakt: Snímač obsazenosti: Chladicí ventil: Ventilátor: Teplota místnosti: Teplota vstupujícího vzduchu: Nástěnný modul: 24 V st nebo 230 V st 4 VA 127 x 126 x 50 mm digitální vstup digitální vstup 3polohový výstup 3 stupně (250 V/3 A) 101-VF zapnuto/vypnuto (250 V, 2 A max.) 101-1VF 0 10 V ss (max. 2 ma) 101-VFC termistorový vstup termistorový vstup podle výběru TAC Xenta 101-VF/24 pro fan-coil topení/chlazení, 3 stupně pro ventilátor TAC Xenta 101-VF/230 pro fan-coil topení/chlazení, 3 stupně pro ventilátor TAC Xenta 101-1VF pro fan-coil s jedním ventilem, ventilátor zap.-vyp TAC Xenta 101-1VFC pro fan-coil s jedním ventilem, ventilátor spojitě TAC Xenta 101-2VF se dvěma ventily, ventilátor zap.-vyp TAC Xenta 101-2VFC se dvěma ventily, ventilátor spojitě

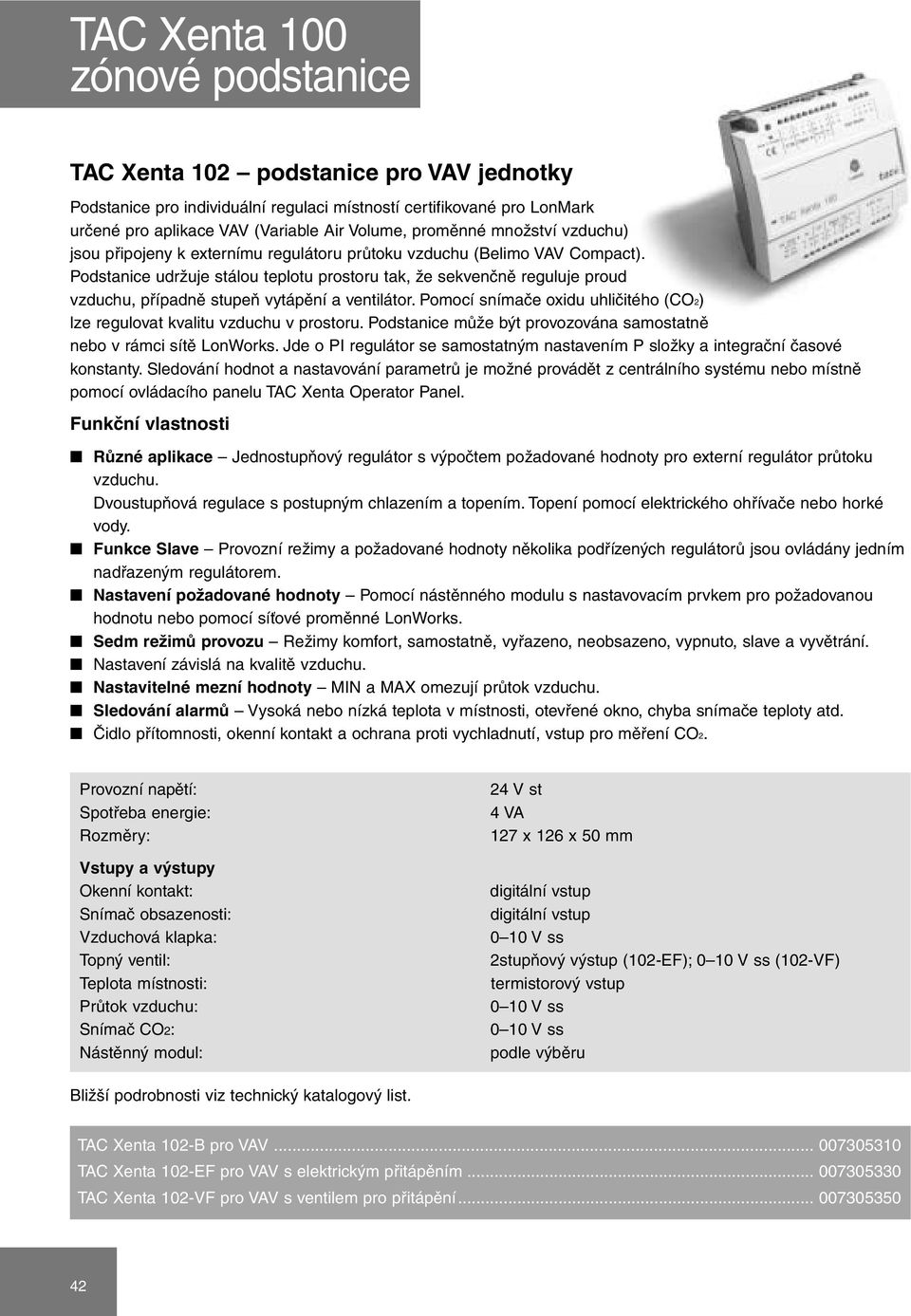

6 TAC Xenta 100 zónové podstanice TAC Xenta 102 podstanice pro VAV jednotky Podstanice pro individuální regulaci místností certifikované pro LonMark určené pro aplikace VAV (Variable Air Volume, proměnné množství vzduchu) jsou připojeny k externímu regulátoru průtoku vzduchu (Belimo VAV Compact). Podstanice udržuje stálou teplotu prostoru tak, že sekvenčně reguluje proud vzduchu, případně stupeň vytápění a ventilátor. Pomocí snímače oxidu uhličitého (CO2) lze regulovat kvalitu vzduchu v prostoru. Podstanice může být provozována samostatně nebo v rámci sítě LonWorks. Jde o PI regulátor se samostatným nastavením P složky a integrační časové konstanty. Sledování hodnot a nastavování parametrů je možné provádět z centrálního systému nebo místně pomocí ovládacího panelu TAC Xenta Operator Panel. Funkční vlastnosti Různé aplikace Jednostupňový regulátor s výpočtem požadované hodnoty pro externí regulátor průtoku vzduchu. Dvoustupňová regulace s postupným chlazením a topením. Topení pomocí elektrického ohřívače nebo horké vody. Funkce Slave Provozní režimy a požadované hodnoty několika podřízených regulátorů jsou ovládány jedním nadřazeným regulátorem. Nastavení požadované hodnoty Pomocí nástěnného modulu s nastavovacím prvkem pro požadovanou hodnotu nebo pomocí síťové proměnné LonWorks. Sedm režimů provozu Režimy komfort, samostatně, vyřazeno, neobsazeno, vypnuto, slave a vyvětrání. Nastavení závislá na kvalitě vzduchu. Nastavitelné mezní hodnoty MIN a MAX omezují průtok vzduchu. Sledování alarmů Vysoká nebo nízká teplota v místnosti, otevřené okno, chyba snímače teploty atd. Čidlo přítomnosti, okenní kontakt a ochrana proti vychladnutí, vstup pro měření CO2. Provozní napětí: Spotřeba energie: Rozměry: Vstupy a výstupy Okenní kontakt: Snímač obsazenosti: Vzduchová klapka: Topný ventil: Teplota místnosti: Průtok vzduchu: Snímač CO2: Nástěnný modul: 24 V st 4 VA 127 x 126 x 50 mm digitální vstup digitální vstup 0 10 V ss 2stupňový výstup (102-EF); 0 10 V ss (102-VF) termistorový vstup 0 10 V ss 0 10 V ss podle výběru TAC Xenta 102-B pro VAV TAC Xenta 102-EF pro VAV s elektrickým přitápěním TAC Xenta 102-VF pro VAV s ventilem pro přitápění

7 TAC Xenta 100 zónové podstanice TAC Xenta 102-ES podstanice pro VAV jednotky Podstanice pro individuální regulaci místností certifikovaná pro LonMark určená pro aplikace VAV (Variable Air Volume, proměnné množství vzduchu) je připojena k externímu snímači průtoku vzduchu (TAC GV). Podstanice je primárně určena pro chladicí aplikace VAV s jedno nebo dvoustupňovým přitápěním. Podstanice udržuje stálou teplotu v prostoru pomocí regulace průtoku vzduchu a vytápěcích stupňů. Pomocí snímače oxidu uhličitého lze regulovat kvalitu vzduchu v prostoru. Podstanice může být provozována samostatně nebo v rámci sítě LonWorks. Jde o PI regulátor se samostatným nastavením P složky a integrační časové konstanty. Sledování hodnot a nastavování parametrů je možné provádět z centrálního systému nebo místně pomocí ovládacího panelu TAC Xenta Operator Panel. Funkční vlastnosti Různé aplikace Jednostupňová regulace pomocí externího snímače průtoku vzduchu a vytápění. Provoz topení je ovládán modulací ventilu radiátoru s horkou vodou. Funkce Slave Provozní režimy a požadované hodnoty několika podřízených regulátorů jsou ovládány jedním nadřazeným regulátorem. Nastavení požadované hodnoty Pomocí nástěnného modulu s nastavovacím prvkem pro požadovanou hodnotu nebo pomocí síťové proměnné LonWorks. Sedm režimů provozu Režimy komfort, samostatně, vyřazeno, neobsazeno, vypnuto, slave a vyvětrání. Nastavení závislá na kvalitě vzduchu. Nastavitelné mezní hodnoty MIN a MAX omezují průtok vzduchu. Sledování alarmů Vysoká nebo nízká teplota v místnosti, otevřené okno, chyba snímače teploty atd. Čidlo přítomnosti, okenní kontakt a ochrana proti vychladnutí, vstup pro měření CO 2. Provozní napětí: Spotřeba energie: Rozměry: Vstupy a výstupy Okenní kontakt: Snímač obsazenosti: Vzduchová klapka: Topný ventil: Teplota místnosti: Snímač průtoku vzduchu: Snímač CO2: Nástěnný modul: Volitelně: 24 V st 4 VA 127 x 126 x 50 mm digitální vstup digitální vstup 3polohový výstup 3polohový výstup termistorový vstup přípojná trubice 0 10 V ss podle výběru vstup teploty TAC Xenta 102-ES pro VAV se snímačem průtoku vzduchu

8 TAC Xenta 100 zónové podstanice GV, čidlo průtoku vzduchu Čidlo GV je určeno pro přímou instalaci do potrubí, především v jednotkách VAV. Měří rychlost vzduchu napříč průřezem potrubí a naměřené hodnoty jsou velice přesné. Výstupní signál je poté přenášen do měřicí komory v pohonu VAV. Čidlo GV měří průměrnou hodnotu rychlosti vzduchu. GV je možné použít ve všech typech potrubí, jak v již existujících, tak i v nových instalacích VAV. Skládá se ze dvou částí, držáku a trubky pro jednoduchou instalaci bez speciálních nástrojů. Je možné jej dodat pro celou řadu rozměrů potrubí. Okolní pracovní teplota zesilovače ±0 až +60 C Teplotní rozsah C Rozsah měření 1 16 m/s Další technické specifikace jsou uvedené v datovém listu. GV, čidlo průtoku vzduchu, kanálové 63 mm GV, čidlo průtoku vzduchu, kanálové 80 mm GV, čidlo průtoku vzduchu, kanálové 100 mm GV, čidlo průtoku vzduchu, kanálové 125 mm GV, čidlo průtoku vzduchu, kanálové 160 mm GV, čidlo průtoku vzduchu, kanálové 200 mm GV, čidlo průtoku vzduchu, kanálové 250 mm GV, čidlo průtoku vzduchu, kanálové 315 mm GV, čidlo průtoku vzduchu, kanálové 400 mm

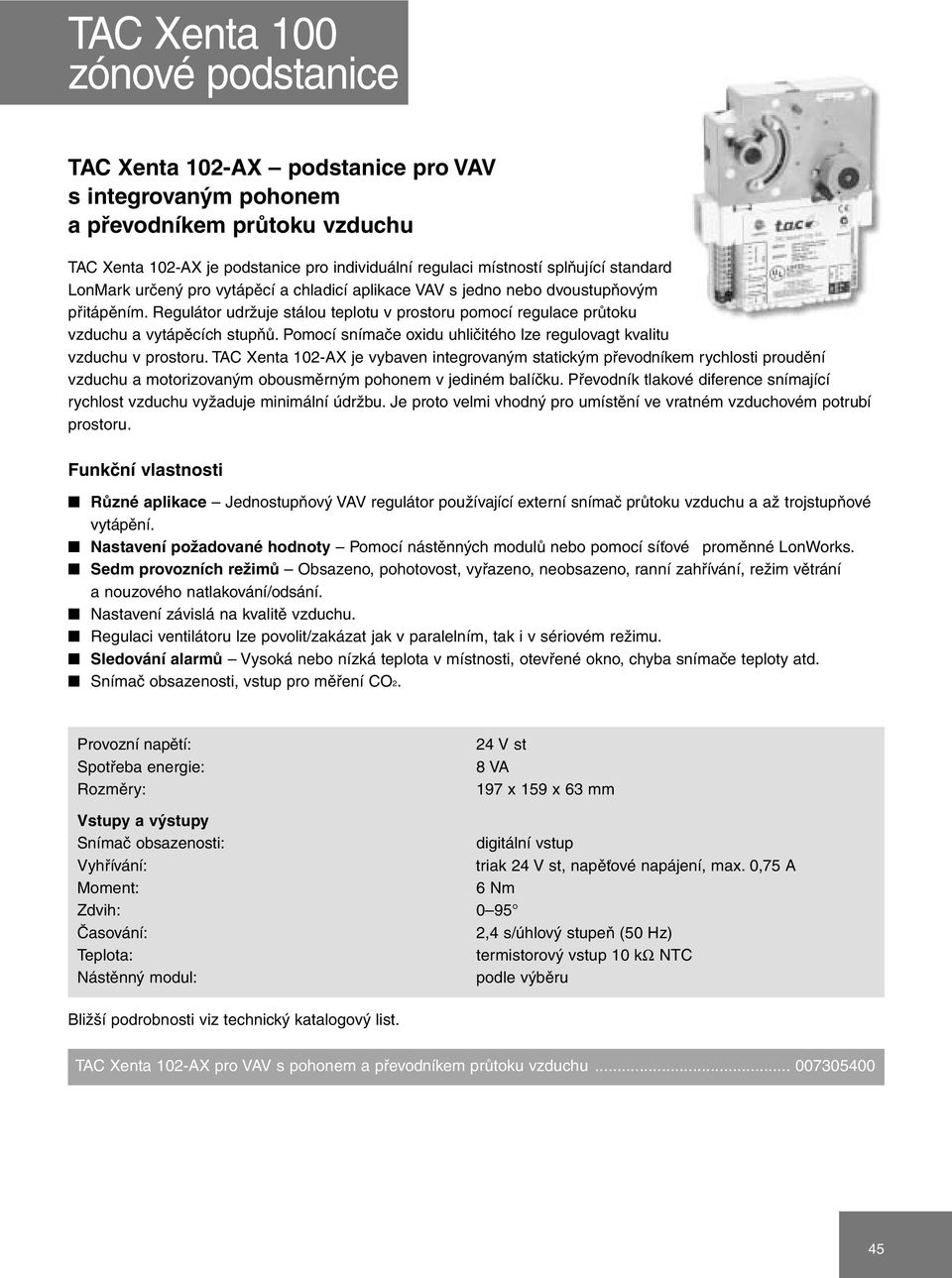

9 TAC Xenta 100 zónové podstanice TAC Xenta 102-AX podstanice pro VAV s integrovaným pohonem a převodníkem průtoku vzduchu TAC Xenta 102-AX je podstanice pro individuální regulaci místností splňující standard LonMark určený pro vytápěcí a chladicí aplikace VAV s jedno nebo dvoustupňovým přitápěním. Regulátor udržuje stálou teplotu v prostoru pomocí regulace průtoku vzduchu a vytápěcích stupňů. Pomocí snímače oxidu uhličitého lze regulovagt kvalitu vzduchu v prostoru. TAC Xenta 102-AX je vybaven integrovaným statickým převodníkem rychlosti proudění vzduchu a motorizovaným obousměrným pohonem v jediném balíčku. Převodník tlakové diference snímající rychlost vzduchu vyžaduje minimální údržbu. Je proto velmi vhodný pro umístění ve vratném vzduchovém potrubí prostoru. Funkční vlastnosti Různé aplikace Jednostupňový VAV regulátor používající externí snímač průtoku vzduchu a až trojstupňové vytápění. Nastavení požadované hodnoty Pomocí nástěnných modulů nebo pomocí síťové proměnné LonWorks. Sedm provozních režimů Obsazeno, pohotovost, vyřazeno, neobsazeno, ranní zahřívání, režim větrání a nouzového natlakování/odsání. Nastavení závislá na kvalitě vzduchu. Regulaci ventilátoru lze povolit/zakázat jak v paralelním, tak i v sériovém režimu. Sledování alarmů Vysoká nebo nízká teplota v místnosti, otevřené okno, chyba snímače teploty atd. Snímač obsazenosti, vstup pro měření CO2. Provozní napětí: Spotřeba energie: Rozměry: 24 V st 8 VA 197 x 159 x 63 mm Vstupy a výstupy Snímač obsazenosti: digitální vstup Vyhřívání: triak 24 V st, napěťové napájení, max. 0,75 A Moment: 6 Nm Zdvih: 0 95 Časování: 2,4 s/úhlový stupeň (50 Hz) Teplota: termistorový vstup 10 kω NTC Nástěnný modul: podle výběru TAC Xenta 102-AX pro VAV s pohonem a převodníkem průtoku vzduchu

10 TAC Xenta 100 zónové podstanice TAC Xenta 103-A podstanice pro stropní chladicí jednotky Podstanice pro individuální regulaci místností certifikovaná pro LonMark určená pro stropní chladicí jednotky. Podstanice udržuje konstantní teplotu modulací průtoku studené vody přes stropní tělesa, průtoku horké vody radiátory a průtoku vzduchu klapkou. Podstanice může být provozována samostatně nebo v rámci sítě LonWorks. Jde o PI regulátor se samostatným nastavením P složky a integrační časové konstanty. Sledování hodnot a nastavování parametrů je možné provádět z centrálního systému nebo místně pomocí ovládacího panelu TAC Xenta Operator Panel. Je-li připojen snímač CO2, umožňuje řízení kvality vzduchu. Funkční vlastnosti Různé aplikace Regulace teploty v místnosti pomocí stropní chladicí jednotky, spolu s klapkou a ventilem radiátoru ovládajícím horkou vodu. Volba topení/chlazení, pouze topení nebo pouze chlazení (vodou a/nebo vzduchem). Funkce Slave Provozní režimy a požadované hodnoty několika podřízených regulátorů jsou ovládány jedním nadřazeným regulátorem. Nastavení požadované hodnoty Pomocí nástěnného modulu s nastavovacím prvkem pro požadovanou hodnotu nebo pomocí síťové proměnné LonWorks. Sedm režimů provozu Režimy komfort, samostatně, vyřazeno, neobsazeno, vypnuto, slave a vyvětrání. Nastavení závislá na kvalitě vzduchu. Nastavitelné mezní hodnoty. Sledování alarmů Vysoká nebo nízká teplota v místnosti, otevřené okno, chyba snímače teploty atd. Čidlo přítomnosti, okenní kontakt a ochrana proti vychladnutí, vstup pro měření CO2. Provozní napětí: Spotřeba energie: Rozměry: Vstupy a výstupy Okenní kontakt/hygrostat: Snímač obsazenosti: Chladicí ventil: Vzduchová klapka: Topný ventil: Teplota místnosti: Snímač CO2: Nástěnný modul: 24 V st 4 VA 127 x 126 x 50 mm digitální vstup digitální vstup 0 10 V ss 0 10 V ss 3stupňový výstup s triakem termistorový vstup 0 10 V ss podle výběru TAC Xenta 103-A pro stropní chladicí jednotky

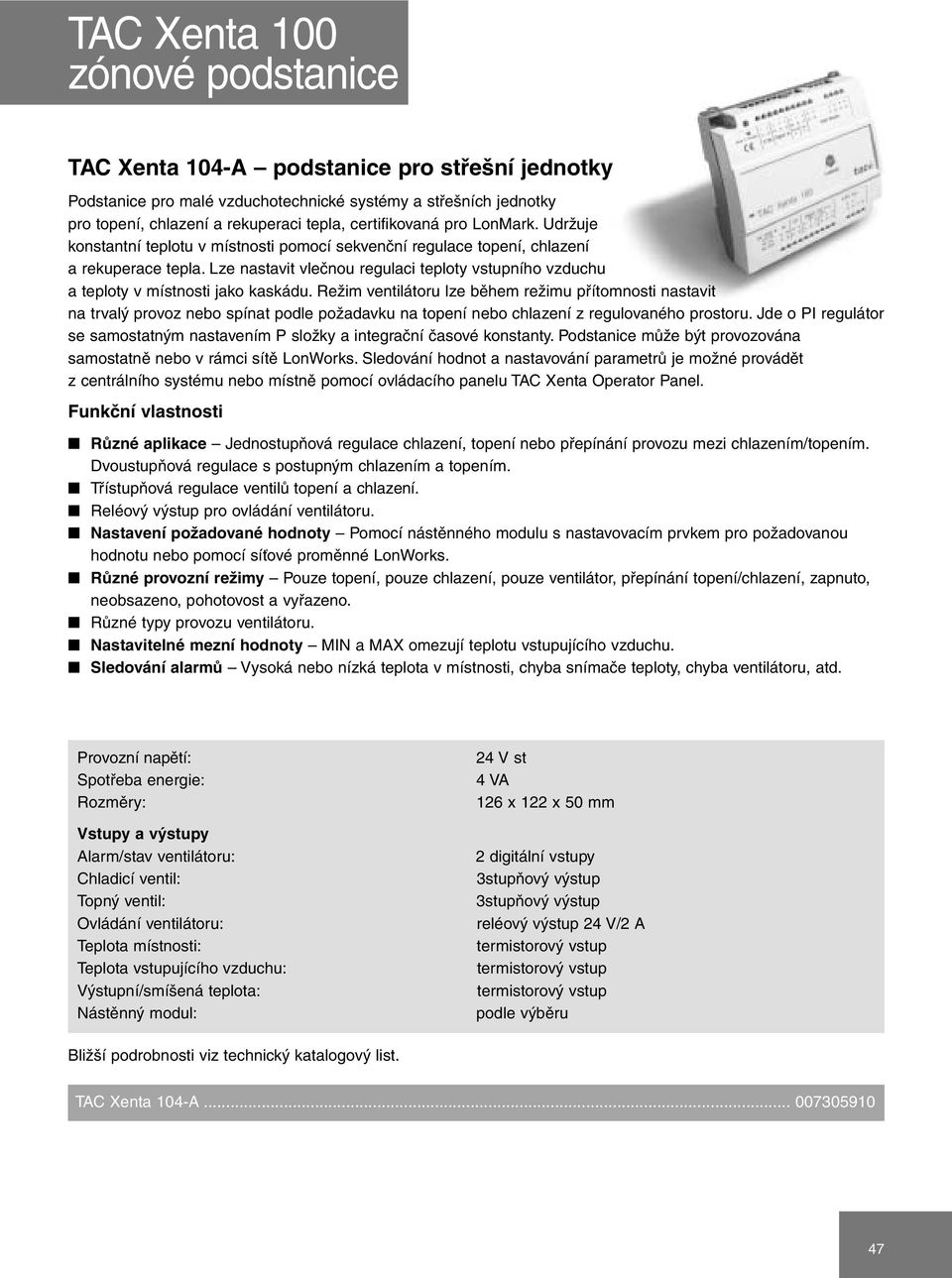

11 TAC Xenta 100 zónové podstanice TAC Xenta 104-A podstanice pro střešní jednotky Podstanice pro malé vzduchotechnické systémy a střešních jednotky pro topení, chlazení a rekuperaci tepla, certifikovaná pro LonMark. Udržuje konstantní teplotu v místnosti pomocí sekvenční regulace topení, chlazení a rekuperace tepla. Lze nastavit vlečnou regulaci teploty vstupního vzduchu a teploty v místnosti jako kaskádu. Režim ventilátoru lze během režimu přítomnosti nastavit na trvalý provoz nebo spínat podle požadavku na topení nebo chlazení z regulovaného prostoru. Jde o PI regulátor se samostatným nastavením P složky a integrační časové konstanty. Podstanice může být provozována samostatně nebo v rámci sítě LonWorks. Sledování hodnot a nastavování parametrů je možné provádět z centrálního systému nebo místně pomocí ovládacího panelu TAC Xenta Operator Panel. Funkční vlastnosti Různé aplikace Jednostupňová regulace chlazení, topení nebo přepínání provozu mezi chlazením/topením. Dvoustupňová regulace s postupným chlazením a topením. Třístupňová regulace ventilů topení a chlazení. Reléový výstup pro ovládání ventilátoru. Nastavení požadované hodnoty Pomocí nástěnného modulu s nastavovacím prvkem pro požadovanou hodnotu nebo pomocí síťové proměnné LonWorks. Různé provozní režimy Pouze topení, pouze chlazení, pouze ventilátor, přepínání topení/chlazení, zapnuto, neobsazeno, pohotovost a vyřazeno. Různé typy provozu ventilátoru. Nastavitelné mezní hodnoty MIN a MAX omezují teplotu vstupujícího vzduchu. Sledování alarmů Vysoká nebo nízká teplota v místnosti, chyba snímače teploty, chyba ventilátoru, atd. Provozní napětí: Spotřeba energie: Rozměry: Vstupy a výstupy Alarm/stav ventilátoru: Chladicí ventil: Topný ventil: Ovládání ventilátoru: Teplota místnosti: Teplota vstupujícího vzduchu: Výstupní/smíšená teplota: Nástěnný modul: 24 V st 4 VA 126 x 122 x 50 mm 2 digitální vstupy 3stupňový výstup 3stupňový výstup reléový výstup 24 V/2 A termistorový vstup termistorový vstup termistorový vstup podle výběru TAC Xenta 104-A

12 TAC Xenta 100 zónové podstanice TAC Xenta 110-D podstanice pro dvě nezávislé místnosti Podstanice pro individuální regulaci dvou nezávislých místností pro levné řešení regulace klimatu, ovládání osvětlení, stmívání a ovládáním oken certifikované pro LonMark. K dispozici je sedm profilů LonMark pro různé aplikace. Lze je nakonfigurovat jako nadřazené nebo podřízené regulátory a vytvářet tak požadované skupiny, přičemž mohou spolupracovat s dalšími podstanicemi řady TAC Xenta 100. Podstanice může být provozována samostatně nebo v rámci sítě LonWorks. Sledování hodnot a nastavování parametrů je možné provádět z centrálního systému nebo místně pomocí ovládacího panelu TAC Xenta Operator Panel. Funkční vlastnosti Různé aplikace. Jednostupňová regulace chlazení nebo topení. Dvoustupňová sekvenční regulace chlazení a topení, dvoustupňová regulace ventilů topení a chlazení. Regulace osvětlení zapnuto/vypnuto, stmívání a regulace jasu se snímačem osvětlení. Ovládání otevírání/zavírání oken a okenní kontakt, blokování okenních kontaktů koncovým spínačem rolety. Detekce přítomnosti pomocí digitálního vstupu nebo síťové proměnné (SNVT) LonWorks. Pro širší škálu aplikací pro samostatné místnosti jej lze kombinovat s TAC Xenta 101, TAC Xenta 102, TAC Xenta 103 a TAC Xenta 104. Provozní nastavení Přes přímé vstupy konvenčně připojených spínačů a nastavovacího prvku nebo přes síťové proměnné LonWorks z ovládacího panelu místnosti nebo přes virtuální ovládací panel TAC Vista ScreenMate na Intranetu. Provozní napětí: Spotřeba energie: Rozměry: Vstupy Teplota prostoru: Vyřazení, světla, obsazenost: Výstupy Stmívač: Ovládání světel: Ventil topení/chlazení: 24 V nebo 230 V st 4 80 VA 126 x 122 x 50 mm 1x nastavovací prvek požadované hodnoty 10 kω 2x termistor NTC, ohmů při 25 C 3x digitální 1x 0 10 V, max. 2 ma 4x relé, 250 V 3 A (odporová zátěž), 250 W (HF lampy) 4x triak pro tepelné ovladače, 110-D/24 max. 0,8 A 110-D/115, 230 max. 0,5 A TAC Xenta 110-D/ TAC Xenta 110-D/

13 Nástěnné moduly Přehled STR modulů možnosti komunikace Typ STR STR STR STR STR STR STR STR STR STR Vlastnost, funkce 100 *) Teplotní čidlo 1,8 kω Indikace LED Nastavení žádané hodnoty Tlačítko ByPass Řízení ventilátoru LCD display 101-1VF(C), 2VF(C) 101-VF 102-ES/103-A/104-A 102-B/102-EF/102-VF Komunikace po LON 110-D 280/300/401 *) Model STR100 je vedle základního provedení bílá/šedá dodáván také v provedení celá bílá STR100-W 49

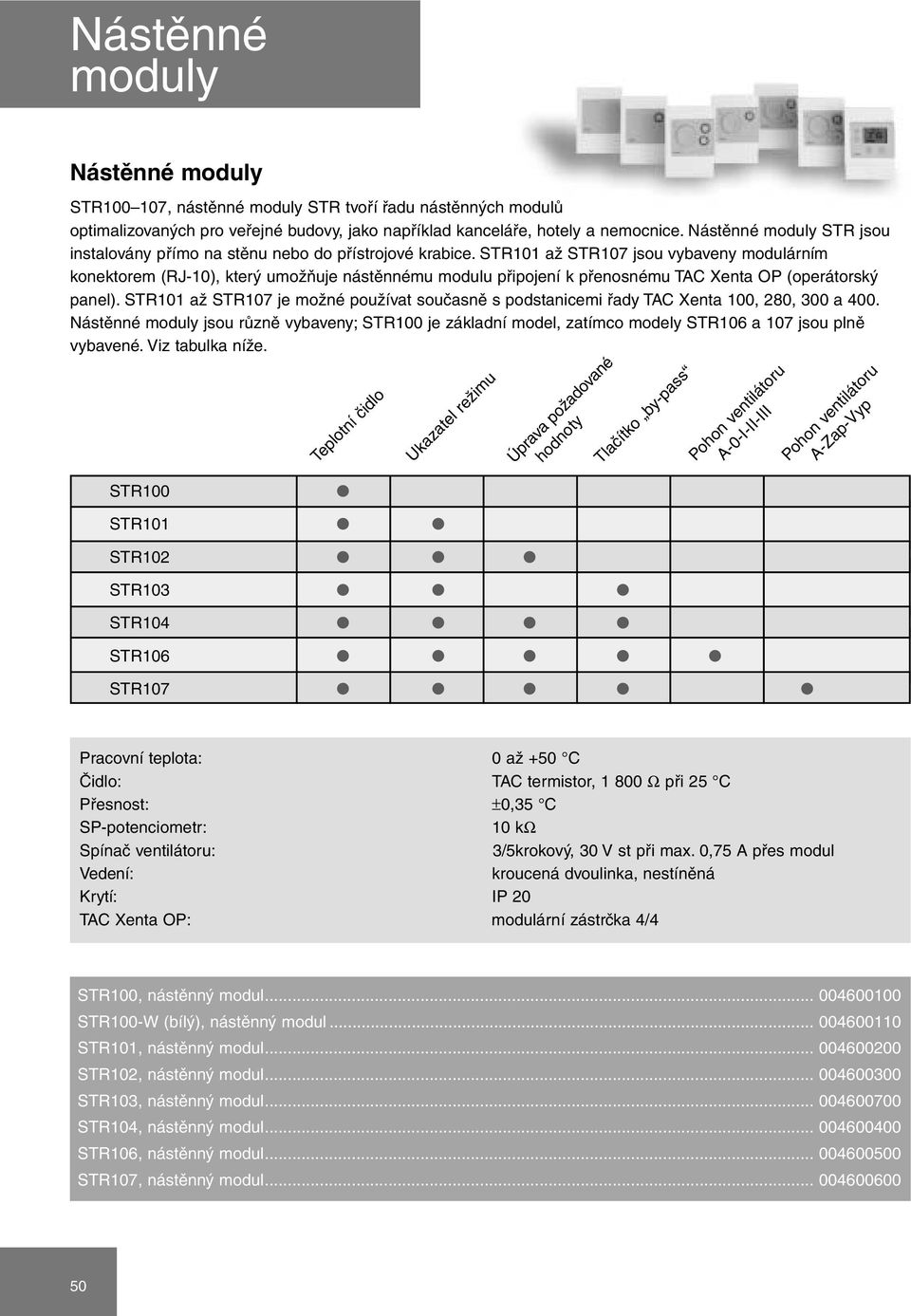

14 Nástěnné moduly Nástěnné moduly STR , nástěnné moduly STR tvoří řadu nástěnných modulů optimalizovaných pro veřejné budovy, jako například kanceláře, hotely a nemocnice. Nástěnné moduly STR jsou instalovány přímo na stěnu nebo do přístrojové krabice. STR101 až STR107 jsou vybaveny modulárním konektorem (RJ-10), který umožňuje nástěnnému modulu připojení k přenosnému TAC Xenta OP (operátorský panel). STR101 až STR107 je možné používat současně s podstanicemi řady TAC Xenta 100, 280, 300 a 400. Nástěnné moduly jsou různě vybaveny; STR100 je základní model, zatímco modely STR106 a 107 jsou plně vybavené. Viz tabulka níže. STR100 Teplotní čidlo STR101 Ukazatel režimu STR102 Úprava požadované hodnoty STR103 STR104 Tlačítko by-pass STR106 Pohon ventilátoru A-0-I-II-III STR107 Pohon ventilátoru A-Zap-Vyp Pracovní teplota: 0 až +50 C Čidlo: TAC termistor, Ω při 25 C Přesnost: ±0,35 C SP-potenciometr: 10 kω Spínač ventilátoru: 3/5krokový, 30 V st při max. 0,75 A přes modul Vedení: kroucená dvoulinka, nestíněná Krytí: IP 20 TAC Xenta OP: modulární zástrčka 4/4 STR100, nástěnný modul STR100-W (bílý), nástěnný modul STR101, nástěnný modul STR102, nástěnný modul STR103, nástěnný modul STR104, nástěnný modul STR106, nástěnný modul STR107, nástěnný modul

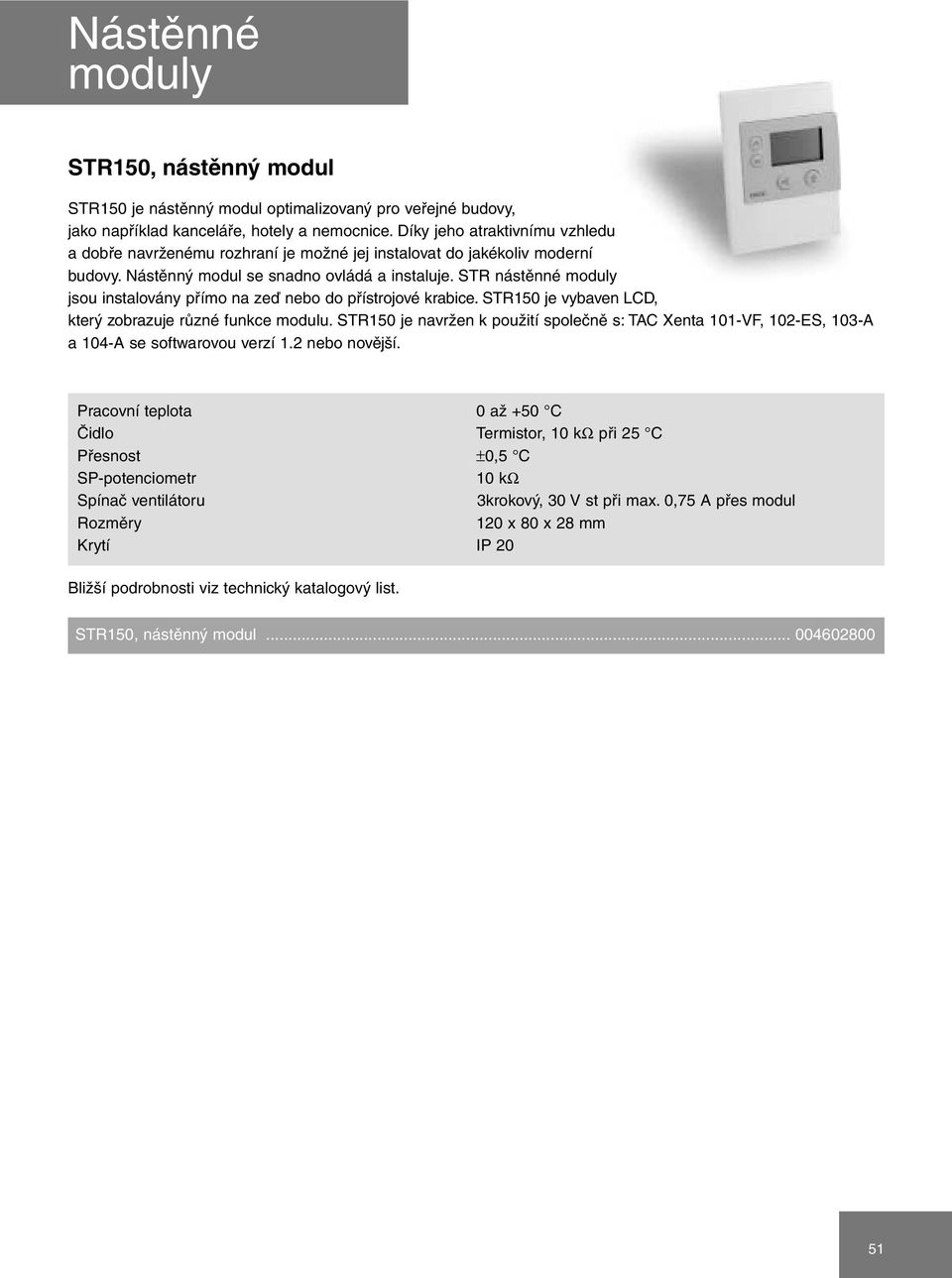

15 Nástěnné moduly STR150, nástěnný modul STR150 je nástěnný modul optimalizovaný pro veřejné budovy, jako například kanceláře, hotely a nemocnice. Díky jeho atraktivnímu vzhledu a dobře navrženému rozhraní je možné jej instalovat do jakékoliv moderní budovy. Nástěnný modul se snadno ovládá a instaluje. STR nástěnné moduly jsou instalovány přímo na zeď nebo do přístrojové krabice. STR150 je vybaven LCD, který zobrazuje různé funkce modulu. STR150 je navržen k použití společně s: TAC Xenta 101-VF, 102-ES, 103-A a 104-A se softwarovou verzí 1.2 nebo novější. Pracovní teplota 0 až +50 C Čidlo Termistor, 10 kω při 25 C Přesnost ±0,5 C SP-potenciometr 10 kω Spínač ventilátoru 3krokový, 30 V st při max. 0,75 A přes modul Rozměry 120 x 80 x 28 mm Krytí IP 20 STR150, nástěnný modul

16 Nástěnné moduly STR350, nástěnný modul LON STR350 je nástěnný modul určený k montáži do běžné přístrojové krabice. Prostřednictvím LCD displeje (verze STR351 s podsvícením) a ovládacích prvků je možné vedle měření teploty v prosotru a nastavení požadované hodoty také řídit otáčky ventilátoru, ovládat osvětlení nebo žaluzie. Přídavný analogový vstup je připraven pro připojení čidla obsahu CO 2, relativní vlhkosti nebo čidla přítomnosti. Napájení: 24 V st/ss ±20 %, 50/60 Hz Měřicí rozsah: 0 50 C Senzor: NTC 1,8 kω/10 kω při 25 C Přesnost: ±0,6 K Vstupy: čidlo CO2 nebo vlhkosti 0 10 V komunikace FTT-10, LonWorks Krytí: IP 20 Rozměry: 84 x 116 x 24 mm Barva: světle šedá/bílá STR350, nástěnný modul STR351, nástěnný modul

17 Nástroje pro sítě LON a komunikace Kapitola 4

18 Nástroje pro sítě LON LonMaker nástroj pro správu sítí LonWorks TAC Xenta 901 sériový adaptér LonTalk TAC Xenta 911 komunikační zařízení pro Ethernet TAC Xenta 913 multifunkční rozhraní Sady komunikačních kabelů Opakovač TAC Xenta LonWorks FTT-10, 24 V Terminátor sítě LonWorks Adaptéry z PC na LonWorks

19 Vývoj otevřených řešení LonMaker nástroj pro správu sítí LonWorks Vysoce výkonný nástroj pro správu sítě určený pro vytváření, instalaci a údržbu otevřených a spolupracujících sítí LonWorks. LonMaker je založen na síťovém operačním systému Echelon LNS a spojuje vysoce výkonnou architekturu klient-server s uživatelsky přátelským rozhraním Microsoft Visio. Jednoduché grafické programování Založeno na operačním systému LNS a Microsoft Visio 2000 Technical Edition Podporuje vzdálený přístup přes síť LonWorks nebo IP Spojuje nezávislé sítě do jedné sítě Jednoduchá instalace aplikací LonMark Podporuje přídavné programové moduly pro prostorové podstanice řady TAC Xenta 100 Podporuje současný přístup více uživatelů Nástroj pro správu sítě LonMaker Kredity pro LonMaker (100 jednotek)

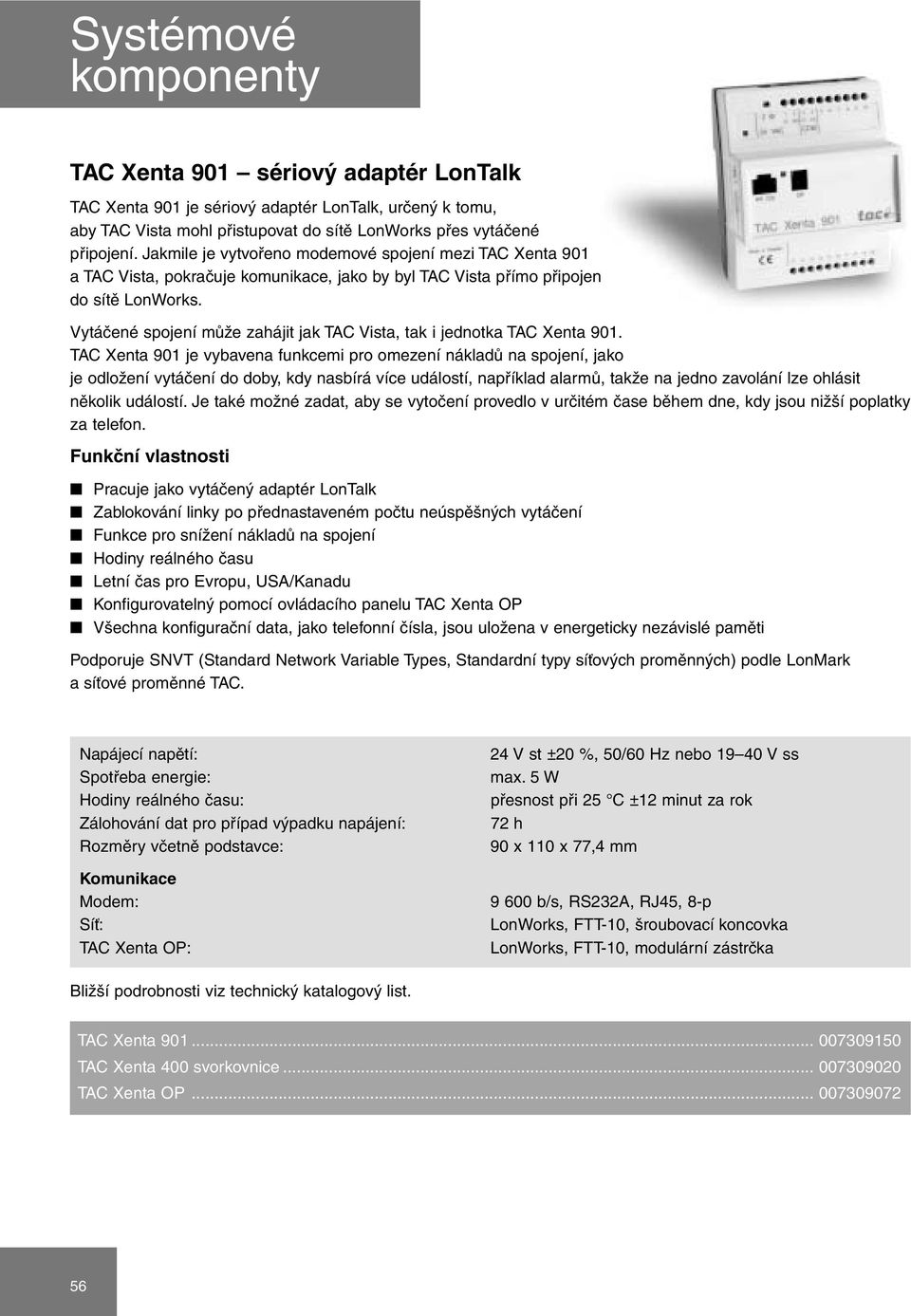

20 Systémové komponenty TAC Xenta 901 sériový adaptér LonTalk TAC Xenta 901 je sériový adaptér LonTalk, určený k tomu, aby TAC Vista mohl přistupovat do sítě LonWorks přes vytáčené připojení. Jakmile je vytvořeno modemové spojení mezi TAC Xenta 901 a TAC Vista, pokračuje komunikace, jako by byl TAC Vista přímo připojen do sítě LonWorks. Vytáčené spojení může zahájit jak TAC Vista, tak i jednotka TAC Xenta 901. TAC Xenta 901 je vybavena funkcemi pro omezení nákladů na spojení, jako je odložení vytáčení do doby, kdy nasbírá více událostí, například alarmů, takže na jedno zavolání lze ohlásit několik událostí. Je také možné zadat, aby se vytočení provedlo v určitém čase během dne, kdy jsou nižší poplatky za telefon. Funkční vlastnosti Pracuje jako vytáčený adaptér LonTalk Zablokování linky po přednastaveném počtu neúspěšných vytáčení Funkce pro snížení nákladů na spojení Hodiny reálného času Letní čas pro Evropu, USA/Kanadu Konfigurovatelný pomocí ovládacího panelu TAC Xenta OP Všechna konfigurační data, jako telefonní čísla, jsou uložena v energeticky nezávislé paměti Podporuje SNVT (Standard Network Variable Types, Standardní typy síťových proměnných) podle LonMark a síťové proměnné TAC. Napájecí napětí: Spotřeba energie: Hodiny reálného času: Zálohování dat pro případ výpadku napájení: Rozměry včetně podstavce: 24 V st ±20 %, 50/60 Hz nebo V ss max. 5 W přesnost při 25 C ±12 minut za rok 72 h 90 x 110 x 77,4 mm Komunikace Modem: b/s, RS232A, RJ45, 8-p Síť: LonWorks, FTT-10, šroubovací koncovka TAC Xenta OP: LonWorks, FTT-10, modulární zástrčka TAC Xenta TAC Xenta 400 svorkovnice TAC Xenta OP

21 Systémové komponenty TAC Xenta 911 komunikační zařízení pro Ethernet Komunikační zařízení TAC Xenta 911 lze konfigurovat jedním ze dvou způsobů: Jako adaptér LonTalk mezi TAC Vista a sítí LonWorks Jako IP modem, pracující ve funkci přímé náhrady telefonního modemu s funkcí vytáčení na počítačové síti Ve druhém případě může být TAC Xenta 911 používán s většinou jednotek TAC podporujících vytáčené spojení. Viz katalogový list TAC Xenta 911. IP adresa vytáčené jednotky pak nahradí telefonní číslo. Vyloučením nákladů na telefonní linky velmi snadno ušetříte peníze. Krátká doba vytáčení, typicky nižší než dvě sekundy, vám dá pocit přímého připojení k síti. TAC Xenta 911 se rychle instaluje a snadno udržuje pomocí internetového prohlížeče na síti TCP/IP. Pro připojení TAC Xenta jsou nastaveny výchozí hodnoty a je předkonfigurován pro většinu výrobků TAC. TAC Xenta 911 obsahuje HTML stránky poskytující vyčerpávající on-line nápovědu. Funkční vlastnosti Pracuje jako adaptér LonTalk přes IP mezi TAC Vista a sítí LonWorks Podporuje regulátory TAC Xenta a většinu starších výrobků TAC Konfigurovatelný pomocí standardního internetového prohlížeče přes IP síť Přednastaven pro většinu výrobků TAC Hodiny reálného času Všechna konfigurační data, jako telefonní čísla, jsou uložena v energeticky nezávislé paměti Podporuje SNVT (Standard Network Variable Types, Standardní typy síťových proměnných) podle LonMark a síťové proměnné TAC. Napájecí napětí: Spotřeba energie: Hodiny reálného času: Zálohování dat pro případ výpadku napájení: Rozměry včetně podstavce: 24 V st ±20 %, 50/60 Hz nebo V ss max. 5 W přesnost při 25 C ±12 minut za rok 72 h 90 x 110 x 77,4 mm Komunikace Modem: b/s 57,6 kb/s, RS232A, RJ45, 8-p (port A) PC, konfigurace RS232A, RJ45, 4-p (port B) Síť: LonWorks, FTT-10, šroubovací koncovka Ethernet: TCP/IP, 10Base-T, RJ45 TAC Xenta TAC Xenta 400 svorkovnice

22 Systémové komponenty TAC Xenta 913 multifunkční rozhraní TAC Xenta 913 je multifunkční rozhraní mezi sítí LonWorks a jiným protokolem. Konstrukce rozhraní řeší komplexně a flexibilně jak hardwarové přizpůsobení jiné sériové sběrnici, tak přenos hodnot měřených veličin na základě uživatelské konfigurace konkrétní komunikace. Tím je možné vedle existujících implementací jiných sběrnic a protokolů RS232, RS485, ModBus, BACnet počítat s rozšířením funkce tohoto rozhraní na další prakticky využívané protokoly. Rozhraní TAC Xenta 913 se konfiguruje pomocí softwarového nástroje TAC Vista XBuilder. Pro konkrétní komunikační aplikace jsou vytvořeny konfigurační soubory, kterými je výměna dat mezi různými protokoly jednoznačně určena. Napájení: Spotřeba: Doba zálohování dat při výpadku napájení: 24 V st/ss ±20 %, 50/60 Hz max. 5 VA 72 h Komunikační připojení: A: Modem 2, kbps, RS232, RJ45, 8-p A: Sériová linka 2, kbps, asynchronně, RS485 B: Konfigurace z PC RS232, RJ10, 4-p C: SDLC RS232, synchronně LonWorks: FTT-10 Ethernet: TCP/IP, 10 Base-T, RJ45 Podporované komunikační protokoly: Modbus/J-bus Modbus Master/Slave/TCP M-Bus Metering bus BACnet BACnet IP/MS-TP/PTP I/NET Host LAN/Controler LAN Lon Works FT-10 Způsob montáže: DIN lišta Rozměry: 90 x 110 x 77,4 mm (vč. svorek) TAC Xenta TAC Xenta 400 svorkovnice

23 Systémové komponenty Sady komunikačních kabelů Sada programovacích kabelů TAC Vista/Menta/WebTool 1) Sada programovacích kabelů TAC Vista/Menta 2) Sada kabelů TAC Xenta 300/401/901 na TAC Xenta 911 3) Sada kabelů pro modemové spojení 4) Redukce A1: 9pól. SubD (f) na RJ45 (f) A2: 25pól. SubD (f) na RJ45 (f) A3: RJ45 (f) na 25pól. SubD (m) A4: 9pól. SubD (f) na 25pól. SubD (m) Kabely L1: RJ45 (m) <--> RJ45 (m), 200 cm, 8 žil L2: RJ45 (m) <--> RJ45 (m), 15 cm, 8 žil L3: RJ45 (m) <--> RJ10 (m), 200 cm, 4 žíly (f) female, zásuvka (m) male, zástrčka 1) Přímé propojení TAC Xenta 300/401/901 na sériové rozhraní PC kabelem L1. Určeno ke konfiguraci a downloadu aplikace do TAC Xenta. Přímé propojení TAC Xenta 511/911 na sériové rozhraní PC kabelem L3. Určeno ke konfiguraci a komunikaci přes Microsoft Hyperterminal. 2) Přímé komunikační propojení TAC Xenta 300/401/901 s TAC Vista nebo TAC Xenta 511/911 s TAC Vista, TAC Menta, InTA2000 sériovým rozhraním TAC Xenta a kabelem L1 na sériové rozhraní PC. Připojení TAC2000 na TAC Xenta 911 přes sériové rozhraní ke komunikaci z InTA2000 přes TCP/IP. 3) Přímé připojení TAC 300/401/901 přes sériové rozhraní kabelem L2 na sériové rozhraní TAC Xenta 911 ke komunikaci přes IP. 4) Přímé propojení TAC Xenta 300/401/901/511/911 přes sériové rozhraní kabelem L1 na sériové rozhraní modemu. Určeno ke komunikaci Point-to-Point (PPP). 59

24 Infrastruktura LON Opakovač TAC Xenta LonWorks FTT-10, 24 V Pasivní zesilovač signálu pro prodloužení maximální délky sběrnice (kroucený pár) a vytvoření sítě s více než 64 uzly (nodes). Pasivní zesílení signálu Naprosto transparentní z hlediska sítě Modulární konstrukce zařízení v krabičce TAC Xenta 400 Montuje se na DIN lištu nebo na zeď Provozní napětí: 24 V st ±20 %, 50/60 Hz Spotřeba energie: <1,5 VA Dovolená okolní teplota: 0 50 C Max. počet uzlů: 64 (FTT-10 transceiver) Rozhraní: FTT-10, šroubovací koncovka Rozměry včetně podstavce: 90 x 110 x 77,4 mm Krytí: IP 20 TAC Xenta FTT opakovač 24V TAC Xenta 400 svorkovnice Terminátor sítě LonWorks Zakončovací odpor (terminátor) pro síťové segmenty FTT-10 a TP/XF Terminátor FTT Terminátor TP/XF

25 Infrastruktura LON Adaptér PC LonWorks Karta rozhraní PC pro připojení sítě LonWorks k centrálnímu systému TAC Vista nebo k nástroji pro správu sítě. Rozhraní mezi LonWorks a PC Karta poloviční délky pro ISA nebo PCI sloty Vyhovuje doporučením pro interoperabilitu LonMark (LonMark Interoperability Guidelines) Spolehlivé připojení PCLTA-21 PCI-karta FTT PCLTA-21 PCI-karta TP/XF PCMCIA adaptér LonWorks Karta rozhraní pro připojení sítě LonWorks k přenosnému počítači pomocí rozhraní PCMCIA. Rozhraní mezi LonWorks a PC (laptop) PC karta (PCMCIA) typu II Vyhovuje doporučením pro interoperabilitu LonMark (LonMark Interoperability Guidelines) Spolehlivé připojení PCC-10 PCMCIA Card SÍťový kabel pro PCC Sériový adaptér LonWorks Externí rozhraní LonWorks pro sériové spojení mezi zařízeními jako PC a modemy a sítí LonWorks. Lze jej montovat na zeď. Rozhraní mezi LonWorks a rozhraním RS-232 Externí zařízení, není potřeba jej zasouvat do slotu v PC Napájecí zdroj: Spotřeba energie: Rozměry: Rozhraní: Síť: 9 30 V st/ss 250 ma 138 x 101 x 34 mm 9pólový DB-9, EIA-232 LonWorks, FTT-10 SLTA-10 LonWorks RS232/FTT
