1 Návody k obsluze Moduly na chlazení svařovacích hořáků cirkulujícím vzduchem CZ cool50-2 U40 Dbejte na dodatkové systémové dokumenty! Register now! For your benefit Jetzt Registrieren und Profitieren! * *Details for ewm-warranty

2 Všeobecné pokyny POZOR Přečtěte si návod k obsluze! Návod k obsluze vás seznámí s bezpečným zacházením s výrobky. Přečtěte si návod k obsluze všech součástí systému! Dodržujte předpisy pro úrazovou prevenci! Dodržujte ustanovení specifická pro vaši zemi! V případě potřeby vyžadujte potvrzení podpisem. UPOZORNĚNÍ S otázkami k instalaci, uvedení do provozu, provozu a specifikům v místě a účelu použití se obracejte na vašeho prodejce nebo na náš zákaznický servis na číslo Seznam autorizovaných prodejců najdete na adrese Ručení v souvislosti s provozem tohoto zařízení je omezeno výhradně na jeho funkci. Jakékoliv další ručení jakéhokoliv druhu je výslovně vyloučeno. Toto vyloučení ručení je uživatelem uznáno při uvádění zařízení do provozu. Dodržování tohoto návodu, ani podmínky a metody při instalaci, provozu, používání a údržbě přístroje nemohou být výrobcem kontrolovány. Neodborné provedení instalace může vést k věcným škodám a následkem toho i k ohrožení osob. Proto nepřejímáme žádnou odpovědnost a ručení za ztráty, škody nebo náklady, které plynou z chybné instalace, nesprávného provozu a chybného používání a údržby, nebo s nimi jakýmkoli způsobem souvisejí. EWM HIGHTEC WELDING GmbH, Dr. Günter-Henle-Straße 8, D Mündersbach Autorské právo k tomuto dokumentu zůstává výrobci. Přetisk, i částečný, pouze s písemným souhlasem. Technické změny vyhrazeny.

3 Obsah Pokyny k používání tohoto návodu k obsluze 1 Obsah 1 Obsah Bezpečnostní pokyny Pokyny k používání tohoto návodu k obsluze Vysvětlení symbolů Všeobecně Přeprava a instalace... 9 Okolní podmínky Za provozu Přeprava a skladování Použití k určenému účelu Oblast použití Všeobecné pokyny Provoz pouze s následujícími přístroji Související platné podklady Záruka Prohlášení o shodě Svařování v prostředí se zvýšeným ohrožením elektrickým proudem Servisní podklady (náhradní díly a schémata zapojení) Popis přístroje - rychlý přehled Čelní pohled Zadní pohled Konstrukce a funkce Všeobecné pokyny Chlazení přístroje Instalace Montáž / demontáž chladicího modulu Připojení napájecího vedení Připojení svařovacího hořáku Přípojka posuvu drátu Chladicí prostředek Všeobecně Přehled chladicích prostředků Naplnění chladicího prostředku Údržba, péče a likvidace Všeobecně Údržbové práce, intervaly Denní údržba Měsíční údržba Každoroční zkouška (inspekce a zkouška za provozu) Údržba Odborná likvidace přístroje Prohlášení výrobce pro konečného uživatele Dodržování požadavků RoHS Odstraňování poruch Kontrolní seznam pro zákazníka Odvzdušnění okruhu chladicího prostředku Otočení hřídele čerpadla (chladicí okruh) Technická data cool50-2 U Příslušenství Všeobecné příslušenství Dodatek A Přehled poboček EWM

4 Bezpečnostní pokyny Pokyny k používání tohoto návodu k obsluze 2 Bezpečnostní pokyny 2.1 Pokyny k používání tohoto návodu k obsluze NEBEZPEČÍ Pracovní a provozní postupy, které je nutno přesně dodržet k vyloučení bezprostředně hrozících těžkých úrazů nebo usmrcení osob. Bezpečnostní upozornění obsahuje ve svém nadpisu signálové slovo NEBEZPEČÍ s obecným výstražným symbolem. Kromě toho je nebezpečí zvýrazněno symbolem na okraji stránky. VÝSTRAHA Pracovní nebo provozní postupy, které je nutno přesně dodržet k vyloučení bezprostředně hrozících těžkých úrazů nebo usmrcení osob. Bezpečnostní pokyn obsahuje ve svém nadpisu signální slovo VÝSTRAHA s obecným výstražným symbolem. Kromě toho je nebezpečí zvýrazněno symbolem na okraji stránky. POZOR Pracovní a provozní postupy, které je nutno přesně dodržet k vyloučení možných lehkých úrazů osob. Bezpečnostní pokyn obsahuje ve svém nadpisu návěstí POZOR s obecným výstražným symbolem. Nebezpečí je zvýrazněno piktogramem na okraji stránky. POZOR Pracovní a provozní postupy, které je nutno dodržet pro zamezení poškození nebo zničení výrobku. Bezpečnostní pokyn obsahuje ve svém nadpisu návěstí POZOR bez obecného výstražného symbolu. Nebezpečí je zvýrazněno piktogramem na okraji stránky. UPOZORNĚNÍ Technické zvláštnosti, které musí mít uživatel na zřeteli. Upozornění obsahuje ve svém nadpisu signální slovo UPOZORNĚNÍ bez obecného výstražného symbolu. Pokyny pro jednání a výčty, které Vám krok za krokem určují, co je v dané situaci nutno učinit, poznáte dle odrážek např.: Zdířku vedení svařovacího proudu zasuňte do příslušného protikusu a zajistěte. 4

5 Bezpečnostní pokyny Vysvětlení symbolů 2.2 Vysvětlení symbolů Symbol Popis Uvést v činnost Neuvádět v činnost Otočit Zapnout 0 l Přístroj vypnout 0 l Přístroj zapnout ENTER (Přístup k menu) NAVIGATION (Navigace v menu) EXIT (Menu opustit) Znázornění času (příklad: vyčkat / aktivovat po dobu 4 sek.) Dočasné přerušení znázornění menu (možnost dalších nastavení) Nástroje není zapotřebí / nepoužívat Nástroje je zapotřebí / používat 5

6 Bezpečnostní pokyny Všeobecně 2.3 Všeobecně NEBEZPEČÍ Neodborné opravy a modifikace jsou zakázány! K zabránění úrazům a poškození přístroje, smí přístroj opravovat resp. modifikovat pouze kvalifikované, oprávněné osoby! V případě neoprávněných zásahů zaniká záruka! Případnou opravou pověřte oprávněné osoby (vycvičený servisní personál)! VÝSTRAHA Platnost dokumentu! Tento dokument je platný pouze ve spojení s návodem k obsluze použitého proudového zdroje (svářecího přístroje)! Přečtěte si návod k obsluze proudového zdroje (svářecího přístroje), zejména bezpečnostní pokyny! Nebezpečí úrazu při nedodržení bezpečnostních pokynů! Nerespektování bezpečnostních předpisů může být životu nebezpečné! Pečlivě si přečtěte bezpečnostní pokyny v tomto návodu! Dodržujte místně specifické předpisy pro úrazovou prevenci! Osoby v oblasti pracoviště upozorněte na dodržování předpisů! Nebezpečí v důsledku neúčelového použití! V případě neúčelového použití může od přístroje hrozit nebezpečí pro osoby, zvířata a věcné škody. Za všechny z toho vyplývající škody se nepřejímá žádné ručení! Přístroj používat výhradně účelově a poučeným, odborným personálem! Na přístroji neprovádět žádné neodborné změny nebo přestavby! POZOR Povinnosti provozovatele! Při provozu zařízení je nutno dodržovat příslušné tuzemské vyhlášky a zákony! Národní verze rámcové směrnice (89/391/EWG), a k ní patřící jednotlivé směrnice. Především směrnice (89/655/EWG),o minimálních předpisech pro bezpečnost a ochranu zdraví při práci a o používání ochranných pomůcek zaměstnanci při práci. Předpisy pro bezpečnost práce a prevenci nehod příslušné země. Řádná instalace a provozování zařízení IEC V pravidelných intervalech kontrolujte, zda uživatelé pracují s ohledem na bezpečnost. Pravidelná kontrola zařízení IEC

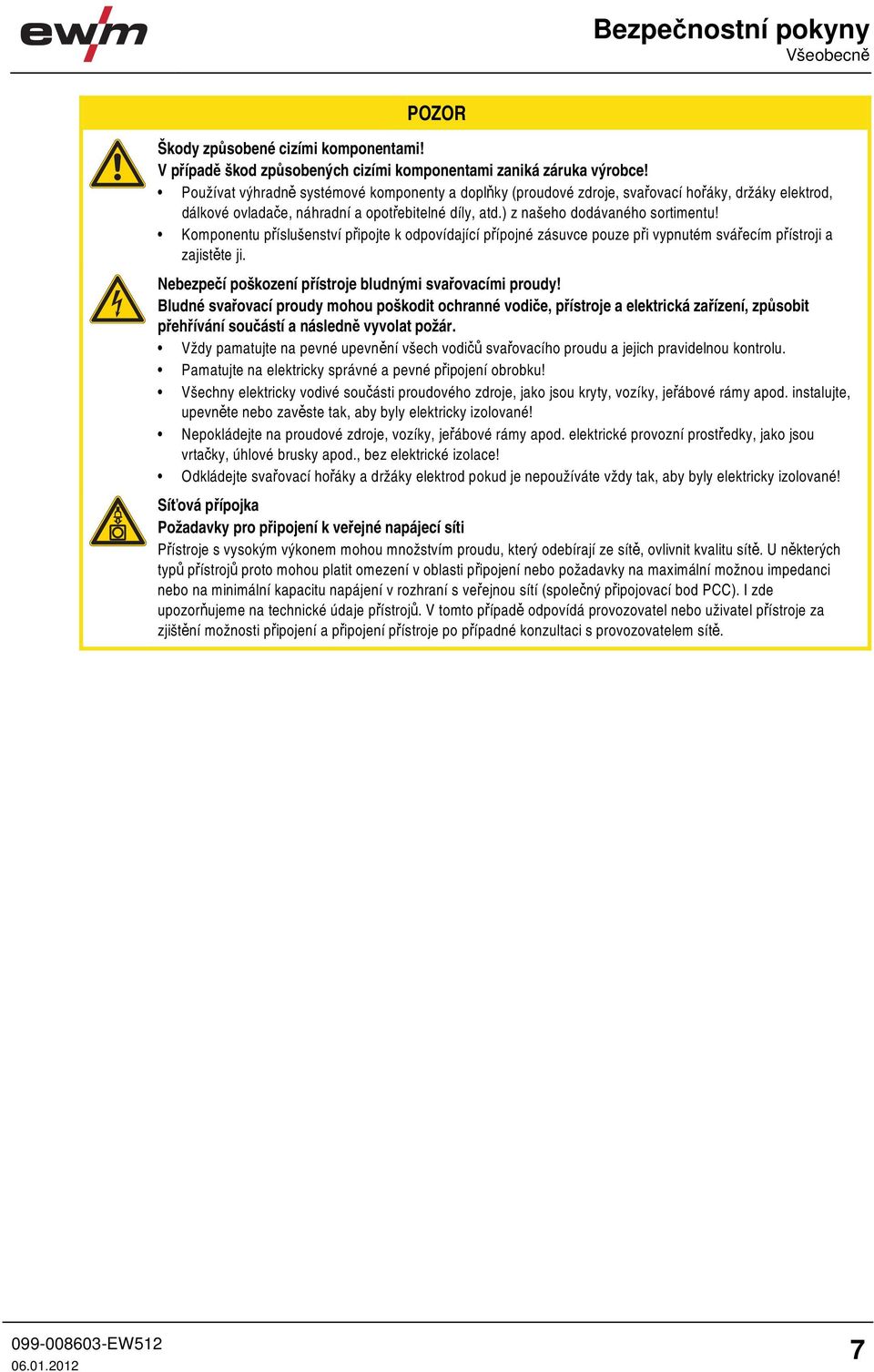

7 Bezpečnostní pokyny Všeobecně POZOR Škody způsobené cizími komponentami! V případě škod způsobených cizími komponentami zaniká záruka výrobce! Používat výhradně systémové komponenty a doplňky (proudové zdroje, svařovací hořáky, držáky elektrod, dálkové ovladače, náhradní a opotřebitelné díly, atd.) z našeho dodávaného sortimentu! Komponentu příslušenství připojte k odpovídající přípojné zásuvce pouze při vypnutém svářecím přístroji a zajistěte ji. Nebezpečí poškození přístroje bludnými svařovacími proudy! Bludné svařovací proudy mohou poškodit ochranné vodiče, přístroje a elektrická zařízení, způsobit přehřívání součástí a následně vyvolat požár. Vždy pamatujte na pevné upevnění všech vodičů svařovacího proudu a jejich pravidelnou kontrolu. Pamatujte na elektricky správné a pevné připojení obrobku! Všechny elektricky vodivé součásti proudového zdroje, jako jsou kryty, vozíky, jeřábové rámy apod. instalujte, upevněte nebo zavěste tak, aby byly elektricky izolované! Nepokládejte na proudové zdroje, vozíky, jeřábové rámy apod. elektrické provozní prostředky, jako jsou vrtačky, úhlové brusky apod., bez elektrické izolace! Odkládejte svařovací hořáky a držáky elektrod pokud je nepoužíváte vždy tak, aby byly elektricky izolované! Síťová přípojka Požadavky pro připojení k veřejné napájecí síti Přístroje s vysokým výkonem mohou množstvím proudu, který odebírají ze sítě, ovlivnit kvalitu sítě. U některých typů přístrojů proto mohou platit omezení v oblasti připojení nebo požadavky na maximální možnou impedanci nebo na minimální kapacitu napájení v rozhraní s veřejnou sítí (společný připojovací bod PCC). I zde upozorňujeme na technické údaje přístrojů. V tomto případě odpovídá provozovatel nebo uživatel přístroje za zjištění možnosti připojení a připojení přístroje po případné konzultaci s provozovatelem sítě. 7

8 Bezpečnostní pokyny Všeobecně POZOR Klasifikace přístroje podle elektromagnetické kompatibility V souladu s IEC jsou svářečky rozděleny do dvou tříd elektromagnetické kompatibility (viz technické údaje): Třída A Přístroje nejsou určeny k použití v obytných oblastech, ve kterých je elektrická energie odebírána z veřejné sítě, dodávající nízké napětí. Při zajišťování elektromagnetické kompatibility u přístrojů třídy A může v těchto oblastech dojít k problémům, jak z důvodu spojených s vodiči, tak i k problémům z důvodu vzniku rušivých signálů. Třída B Přístroje splňují požadavky elektromagnetické kompatibility v průmyslových a obytných oblastech, včetně obytných oblastí napojených na veřejnou síť dodávající nízké napětí. Zřízení a provoz Za provozu elektrických svářeček může v ojedinělých případech dojít k elektromagnetickému rušení, i když svářečka splňuje emisní limity v souladu s normou. Za rušení, které vzniká při svařování, nese odpovědnost uživatel. Při posuzování možných elektromagnetických problémů v okolí musí uživatel vzít v úvahu následující body: (viz též EN příloha A) Síťové, řídicí, signální a telekomunikační vodiče Rádia a televizní přijímače Počítače a jiná řídicí zařízení Bezpečnostní zařízení Zdraví osob v okolí, především pak osob s kardiostimulátory nebo naslouchadly Kalibrační a měřicí zařízení Odolnost proti rušení jiných zařízení v okolí Denní doba, ve které musejí být prováděny svářečské práce Doporučení ke snížení rušivých signálů Síťová přípojka, např. další síťový filtr nebo stínění kovovou trubkou Údržba elektrické svářečky Použití co nejkratších svařovacích kabelů a vedení kabelů pohromadě u podlahy Vyrovnání potenciálů Uzemnění obrobku. V případech, které neumožňují použití přímého uzemnění obrobku, musí být spojení zajištěno pomocí vhodných kondenzátorů. Stínění jiných zařízení v okolí nebo kompletního svářečského zařízení 8

9 Bezpečnostní pokyny Přeprava a instalace 2.4 Přeprava a instalace VÝSTRAHA Nebezpečí úrazu následkem nesprávné přepravy přístrojů, se kterými nelze manipulovat pomocí jeřábu! Manipulace pomocí jeřábu a zavěšení přístroje je zakázáno! Přístroj může spadnout a zranit osoby! Rukojeti a držáky jsou vhodné výhradně k ruční přepravě! Přístroj není určen k manipulaci pomocí jeřábu nebo k zavěšení! POZOR Nebezpečí převrácení! Při přemísťování a instalaci přístroje se může přístroj převrátit a zranit osoby nebo se poškodit. Bezpečnost proti převrácení je zajištěna pouze do úhlu naklonění 10 (odpovídá EN A2). Přístroj instalujte a transportujte pouze na rovném, pevném podkladu! Nástavné díly je nutno zajistit vhodnými prostředky! Vyměňte poškozené transportní válečky a jejich zajišťovací prvky! Externí zařízení pro posuv drátu během přepravy zajistěte (zabraňte nekontrolovanému otáčení)! Poškození v důsledku neoddělených napájecích vedení! Při transportu mohou neoddělená napájecí vedení (síťová vedení, řídicí vedení, atd.) způsobit rizika, jako např. převrácení přístrojů a poškození osob! Odpojte napájecí vedení! POZOR Poškození přístroje v důsledku provozování v nevzpřímené poloze! Přístroje jsou koncipovány k provozu ve svislé poloze! Provoz v neschválených polohách může způsobit poškození přístroje. Přeprava a provoz výhradně ve vzpřímené poloze! 9

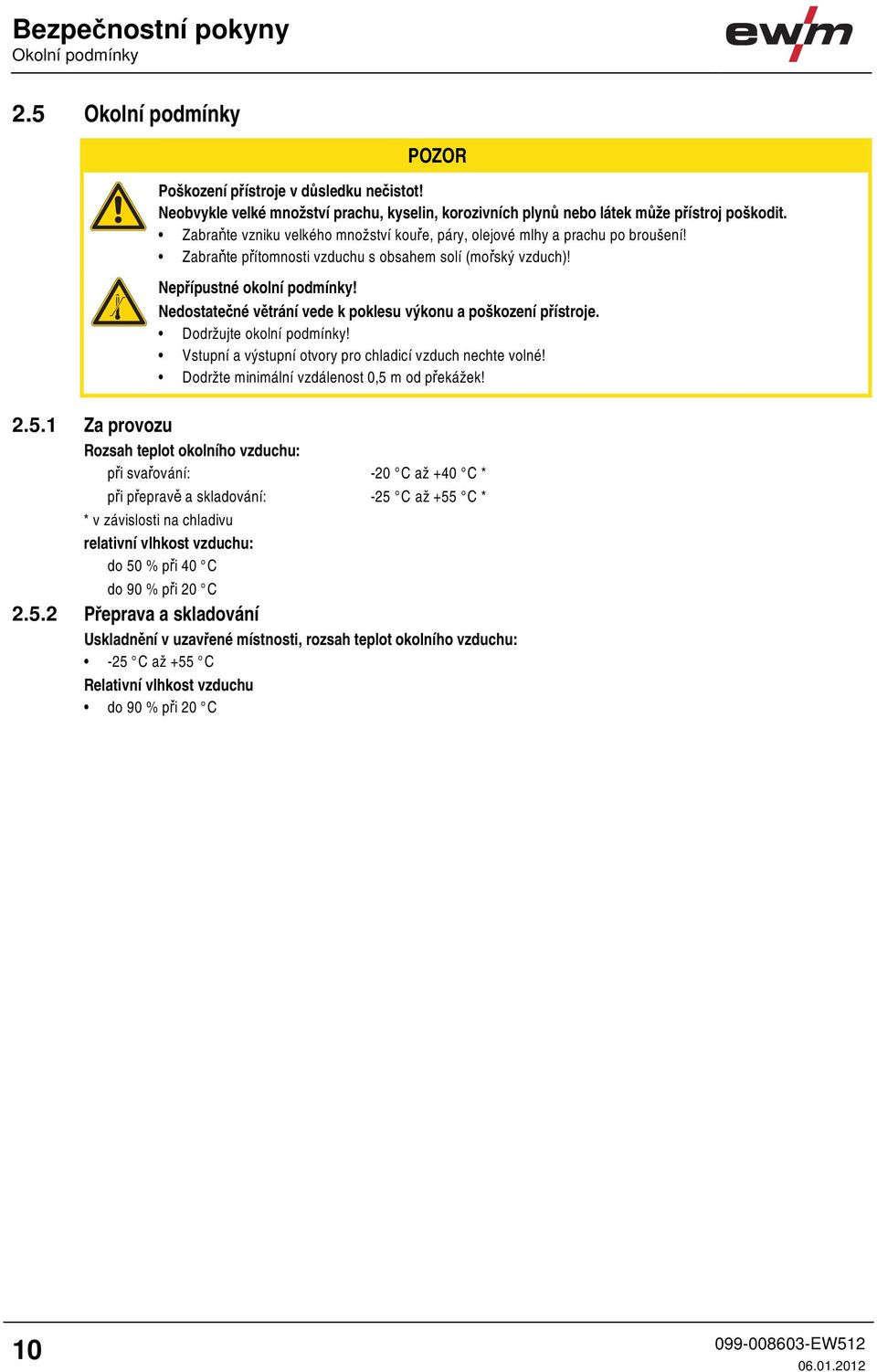

10 Bezpečnostní pokyny Okolní podmínky 2.5 Okolní podmínky POZOR Poškození přístroje v důsledku nečistot! Neobvykle velké množství prachu, kyselin, korozivních plynů nebo látek může přístroj poškodit. Zabraňte vzniku velkého množství kouře, páry, olejové mlhy a prachu po broušení! Zabraňte přítomnosti vzduchu s obsahem solí (mořský vzduch)! Nepřípustné okolní podmínky! Nedostatečné větrání vede k poklesu výkonu a poškození přístroje. Dodržujte okolní podmínky! Vstupní a výstupní otvory pro chladicí vzduch nechte volné! Dodržte minimální vzdálenost 0,5 m od překážek! Za provozu Rozsah teplot okolního vzduchu: při svařování: -20 C až +40 C * při přepravě a skladování: -25 C až +55 C * * v závislosti na chladivu relativní vlhkost vzduchu: do 50 % při 40 C do 90 % při 20 C Přeprava a skladování Uskladnění v uzavřené místnosti, rozsah teplot okolního vzduchu: -25 C až +55 C Relativní vlhkost vzduchu do 90 % při 20 C 10

11 Použití k určenému účelu Oblast použití 3 Použití k určenému účelu Tento přístroj odpovídá aktuálnímu stavu techniky a platným pravidlům resp. normám. Smí se používat výhradně ve smyslu účelového použití. VÝSTRAHA Nebezpečí v důsledku neúčelového použití! V případě neúčelového použití může od přístroje hrozit nebezpečí pro osoby, zvířata a věcné škody. Za všechny z toho vyplývající škody se nepřejímá žádné ručení! Přístroj používat výhradně účelově a poučeným, odborným personálem! Na přístroji neprovádět žádné neodborné změny nebo přestavby! 3.1 Oblast použití Tyto chladicí moduly jsou způsobilé výhradně k chlazení svařovacích hořáků. Zaručujeme bezvadnou funkci pouze ve spojení se svářečkami, svařovacími hořáky, chladicími prostředky a komponentami příslušenství z našeho dodávaného sortimentu. 3.2 Všeobecné pokyny Chladicí modul (čerpadlo a větrák) jsou řízeny výhradně svářečkou. Svářečka automaticky rozpozná a indikuje nedostatek chladiva (viz návod k použití svářečky). Chladicí moduly jsou napájeny odpovídajícími svářečkami. Čerpadlo chladiva je chráněno nadproudovou spouští před přetížením. Přípojky chladiva jsou vyrobeny se samozavíracími potrubními rychlospojkami. Při chybě tlaku, popř. průtoku chladiva se svářečka vypne, aby nedošlo k poškození svařovacího hořáku. Chladicí moduly jsou vybaveny výměníky tepla chlazenými okolním vzduchem. To znamená, že chladicí výkon přímo závisí na okolní teplotě. Čím nižší je okolní teplota a tím teplota přiváděného vzduchu, tím vyšší je chladicí výkon Provoz pouze s následujícími přístroji Phoenix 405, 505 Progress puls TDM Phoenix 405, 505 Concept puls TDM Taurus 405, 505 Basic TDM Taurus 405, 505 Basic S TDM Taurus 405, 505 Synergic TDM Taurus 405, 505 Synergic S TDM 11

12 Použití k určenému účelu Související platné podklady 3.3 Související platné podklady Záruka UPOZORNĚNÍ Další informace získáte v přiložených doplňkových listech "Údaje o přístrojích a firmě, údržba a zkoušky, záruka"! Prohlášení o shodě Označený přístroj odpovídá svou koncepcí a konstrukcí směrnicím a normám ES: ES směrnici pro nízké napětí (2006/95/ES), ES směrnici pro elektromagnetickou kompatibilitu (2004/108/ES) V případě neoprávněných změn, neodborných oprav, nedodržení lhůt opakování zkoušek a/nebo nepovolených modifikací, jež nejsou výslovně autorizovány výrobcem, zaniká platnost tohoto prohlášení. Originál prohlášení o shodě je přiložen k přístroji Svařování v prostředí se zvýšeným ohrožením elektrickým proudem Přístroje odpovídají EU normám IEC / DIN EN 60974, VDE 0544 a jsou konstruovány pro prostředí se zvýšeným elektrickým nebezpečím Servisní podklady (náhradní díly a schémata zapojení) NEBEZPEČÍ Neodborné opravy a modifikace jsou zakázány! K zabránění úrazům a poškození přístroje, smí přístroj opravovat resp. modifikovat pouze kvalifikované, oprávněné osoby! V případě neoprávněných zásahů zaniká záruka! Případnou opravou pověřte oprávněné osoby (vycvičený servisní personál)! Originály schémat zapojení jsou přiložené k přístroji. Náhradní díly je možné získat u oprávněných smluvních prodejců. 12

13 Popis přístroje - rychlý přehled Čelní pohled 4 Popis přístroje - rychlý přehled 4.1 Čelní pohled Pol. Symbol Popis 0 1 Šroubový uzávěr Spojuje chladicí přístroj a svářečku Obrázek Uzavírací poklop nádrže na chladicí prostředek 3 Nádrž na chladicí prostředek 4 Vstupní otvory chladícího vzduchu 5 Patky přístroje 6 Modrá potrubní rychlospojka Přívod chladicího prostředku ke svařovacímu hořáku 7 Červená potrubní rychlospojka Zpětný tok chladicího prostředku od svařovacího hořáku 13

14 Popis přístroje - rychlý přehled Zadní pohled 4.2 Zadní pohled Pol. Symbol Popis 0 Obrázek Červená potrubní rychlospojka Zpětný tok chladicího prostředku od svařovacího hořáku 2 Tlačítko Jistič čerpadla chladicího prostředku Vypadlou pojistku zapojit stisknutím 3 Modrá potrubní rychlospojka Přívod chladicího prostředku ke svařovacímu hořáku 4 Výstupní otvory chladícího vzduchu 5 Zástrčka přístroje, 8-pólová Řídící vedení chladícího přístroje 6 Zástrčka přístroje, 4-pólová Napájení chladícího zařízení napětím 14

15 Konstrukce a funkce Všeobecné pokyny 5 Konstrukce a funkce UPOZORNĚNÍ Při připojení dbejte na dokumentaci dalších součástí systému! 5.1 Všeobecné pokyny VÝSTRAHA Nebezpečí poranění elektřinou! Dotknutí se vodivých částí, např. zdířek pro svařovací proud, může být životu nebezpečné! Mějte na zřeteli bezpečnostní upozornění na prvních stránkách návodu k použití! Přístroj smí uvádět do provozu výhradně osoby, které mají odpovídající znalosti o zacházení s obloukovými svářecími přístroji. Spojovací a svařovací kabely (např. držáky elektrod, svařovací hořáky, zemnící kabely, rozhraní) připojujte pouze k vypnutému přístroji! 5.2 Chlazení přístroje Pro dosažení optimální doby zapnutí, dejte pozor na následující podmínky: Postarejte se o dostatečné větrání pracoviště. vstupní a výstupní větrací otvory přístroje ponechte nezakryté. do přístroje nesmí vniknout částice materiálu, prach nebo jiná cizí tělesa. 5.3 Instalace VÝSTRAHA Nebezpečí úrazu následkem nesprávné přepravy přístrojů, se kterými nelze manipulovat pomocí jeřábu! Manipulace pomocí jeřábu a zavěšení přístroje je zakázáno! Přístroj může spadnout a zranit osoby! Rukojeti a držáky jsou vhodné výhradně k ruční přepravě! Přístroj není určen k manipulaci pomocí jeřábu nebo k zavěšení! POZOR Umístění přístroje! Přístroj nesmí být nainstalován a provozován venku, ale pouze na vhodném, dostatečně nosném a rovném podkladu! Provozovatel musí zajistit rovnou podlahu odolnou proti skluzu a dostatečné osvětlení pracoviště. Vždy musí být zajištěna bezpečná obsluha přístroje. POZOR Poškození přístroje následkem nesprávného transportu! Následkem tažných nebo střižných sil, při ustavení nebo zvedání v jiné než svislé poloze, může dojít k poškození přístroje! Netahejte přístroj ve vodorovném směru za nohy přístroje! Zvedejte přístroj vždy ve svislé poloze a pokládejte jej opatrně. 15

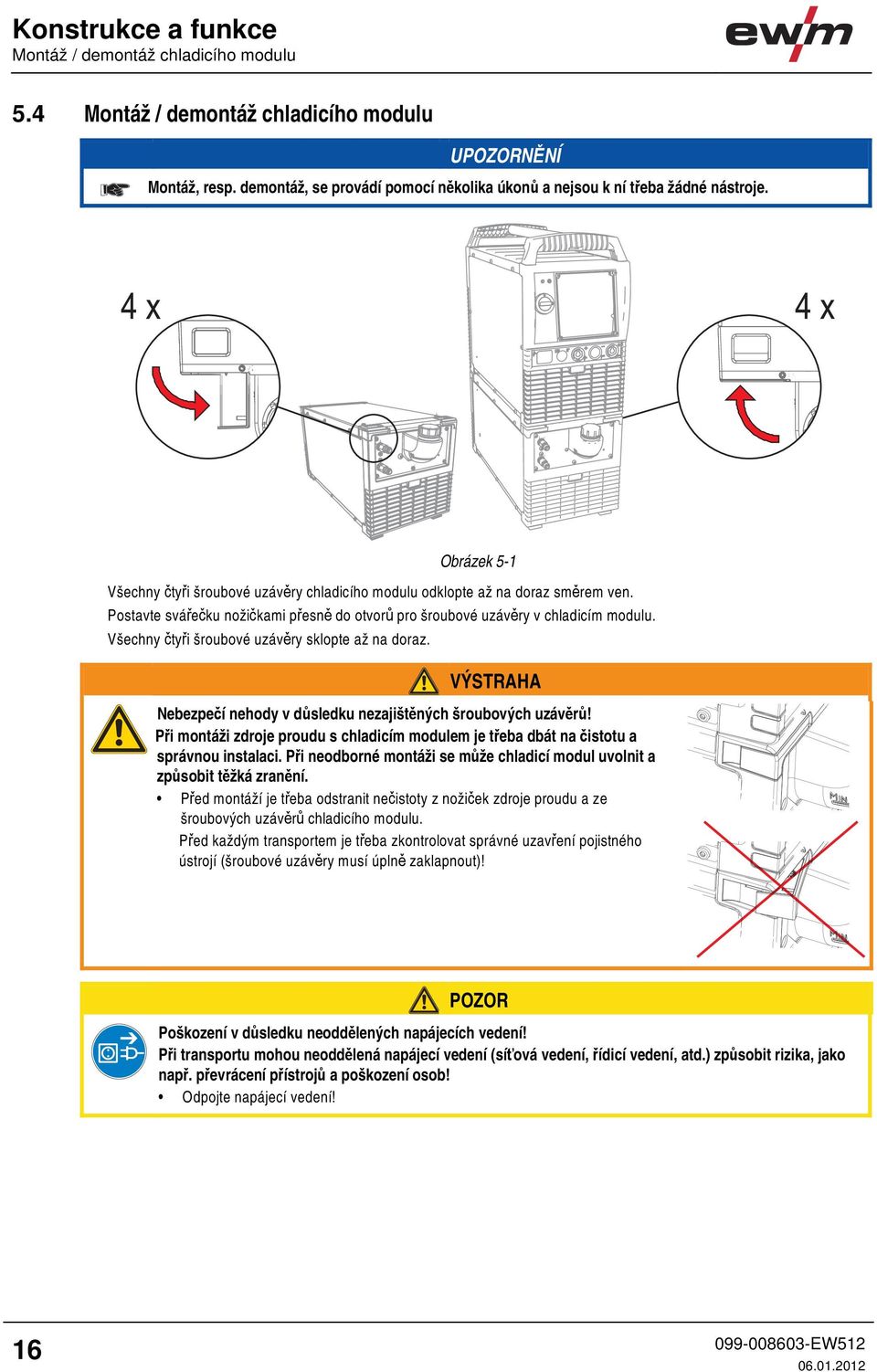

16 Konstrukce a funkce Montáž / demontáž chladicího modulu 5.4 Montáž / demontáž chladicího modulu UPOZORNĚNÍ Montáž, resp. demontáž, se provádí pomocí několika úkonů a nejsou k ní třeba žádné nástroje. Obrázek 5-1 Všechny čtyři šroubové uzávěry chladicího modulu odklopte až na doraz směrem ven. Postavte svářečku nožičkami přesně do otvorů pro šroubové uzávěry v chladicím modulu. Všechny čtyři šroubové uzávěry sklopte až na doraz. VÝSTRAHA Nebezpečí nehody v důsledku nezajištěných šroubových uzávěrů! Při montáži zdroje proudu s chladicím modulem je třeba dbát na čistotu a správnou instalaci. Při neodborné montáži se může chladicí modul uvolnit a způsobit těžká zranění. Před montáží je třeba odstranit nečistoty z nožiček zdroje proudu a ze šroubových uzávěrů chladicího modulu. Před každým transportem je třeba zkontrolovat správné uzavření pojistného ústrojí (šroubové uzávěry musí úplně zaklapnout)! POZOR Poškození v důsledku neoddělených napájecích vedení! Při transportu mohou neoddělená napájecí vedení (síťová vedení, řídicí vedení, atd.) způsobit rizika, jako např. převrácení přístrojů a poškození osob! Odpojte napájecí vedení! 16

17 Konstrukce a funkce Připojení napájecího vedení 5.5 Připojení napájecího vedení Pol. Symbol Popis 0 Obrázek zdroj proudu Dbejte na dodatkové systémové dokumenty! 2 Zástrčka přístroje, 8-pólová Řídící vedení chladícího přístroje 3 Zástrčka přístroje, 4-pólová Napájení chladícího zařízení napětím Řídicí a napájecí vedení ke svářecímu přístroji Spojení mezi chladicím a svařovacím přístrojem je tvořeno dvěma vodiči. Zastrčte zástrčku ovládacího vedení do svářečky. Zastrčte zástrčku napájecího vedení do svářečky. POZOR Přetížení čerpadla chladiva! Chladicí modul nesmí být uveden do provozu bez připojeného svařovacího hořáku, jinak se čerpadlo chladiva poškodí tepelným přetížením (chladivo nemůže cirkulovat v chladicím okruhu). Spojte přípojky chladiva vodou chlazeného svařovacího hořáku s chladicím modulem. Je-li použit svařovací hořák chlazený vzduchem, musí být řídicí a napájecí vedení mezi chladicím modulem a svářečkou odpojeno! 17

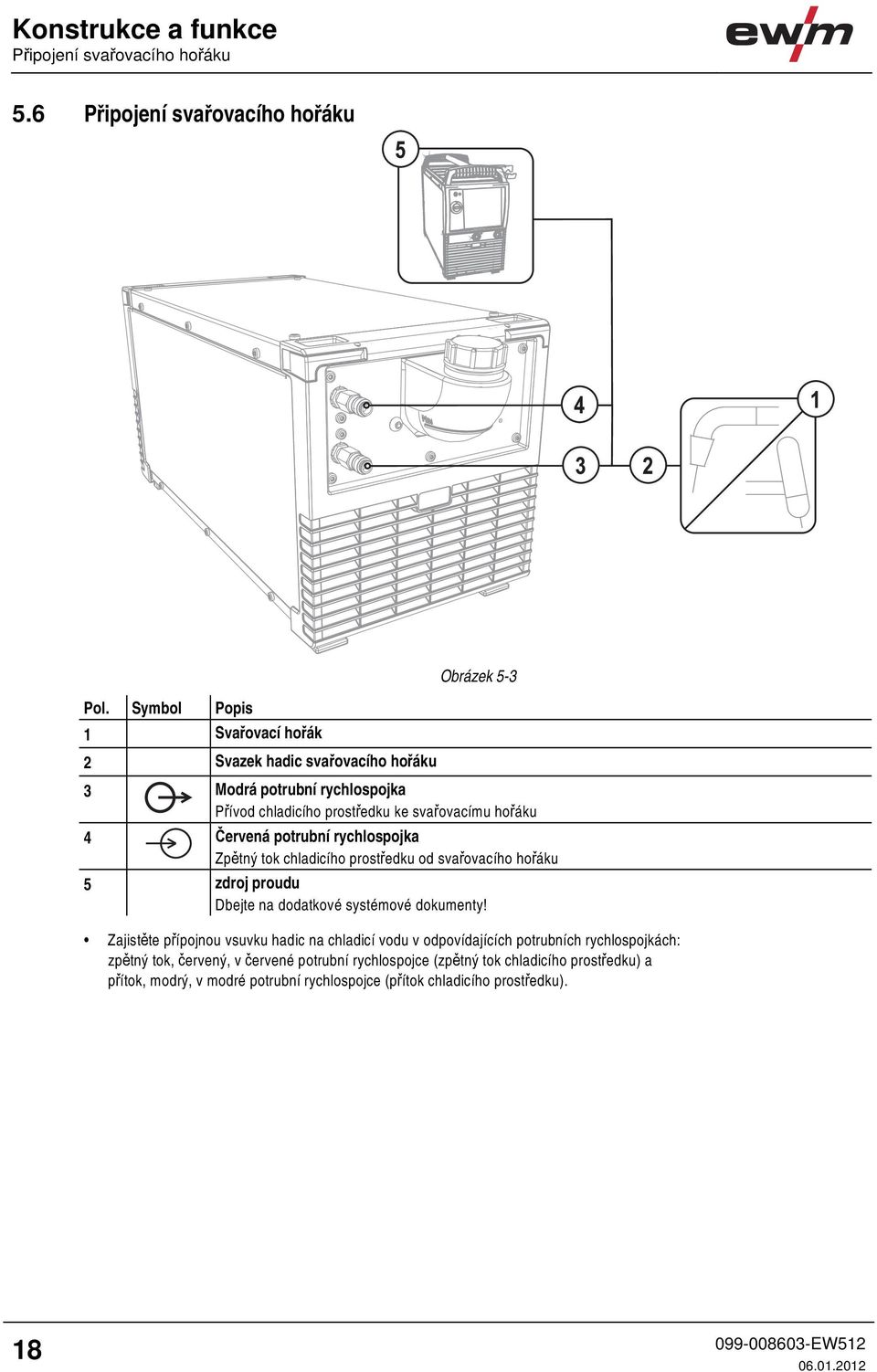

18 Konstrukce a funkce Připojení svařovacího hořáku 5.6 Připojení svařovacího hořáku Pol. Symbol Popis 0 1 Svařovací hořák 2 Svazek hadic svařovacího hořáku Obrázek Modrá potrubní rychlospojka Přívod chladicího prostředku ke svařovacímu hořáku 4 Červená potrubní rychlospojka Zpětný tok chladicího prostředku od svařovacího hořáku 5 zdroj proudu Dbejte na dodatkové systémové dokumenty! Zajistěte přípojnou vsuvku hadic na chladicí vodu v odpovídajících potrubních rychlospojkách: zpětný tok, červený, v červené potrubní rychlospojce (zpětný tok chladicího prostředku) a přítok, modrý, v modré potrubní rychlospojce (přítok chladicího prostředku). 18

19 Konstrukce a funkce Přípojka posuvu drátu 5.7 Přípojka posuvu drátu Pol. Symbol Popis 0 1 Svařovací hořák 2 Svazek hadic svařovacího hořáku 3 zařízení na posuv drátu 4 Svazek propojovacích hadic Obrázek zdroj proudu Dbejte na dodatkové systémové dokumenty! 6 Červená potrubní rychlospojka Zpětný tok chladiva od svářečky resp. zařízení pro posuv drátu 7 Modrá potrubní rychlospojka Přítok chladiva ke svářečce resp. k zařízení pro posuv drátu Zajistěte přípojnou vsuvku hadic na chladicí vodu v odpovídajících potrubních rychlospojkách: zpětný tok, červený, v červené potrubní rychlospojce (zpětný tok chladicího prostředku) a přítok, modrý, v modré potrubní rychlospojce (přítok chladicího prostředku). 19

20 Konstrukce a funkce Chladicí prostředek 5.8 Chladicí prostředek Všeobecně POZOR Směsi chladicích prostředků! Směsi s jinými kapalinami nebo použití nevhodných chladicích prostředků vede k hmotným škodám a má za následek zánik záruky výrobce! Používejte výhradně chladiva popsaná v tomto návodu (Přehled chladicích prostředků). Nesměšujte různé chladicí prostředky. Při výměně chladiva je třeba vyměnit celý objem kapaliny. Nedostatečná ochrana proti mrazu v chladicí kapalině svařovacího hořáku! V závislosti na okolních podmínkách se používá odlišných kapalin k chlazení svařovacího hořáku (viz přehled chladiv). Dostatečná mrazuvzdornost chladicí kapaliny s ochranou proti mrazu (KF 37E nebo KF 23E) se musí kontrolovat v pravidelných intervalech, aby se předešlo poškození přístroje nebo jeho příslušenství. Dostatečná mrazuvzdornost chladicí kapaliny se musí kontrolovat zkoušečkou mrazuvzdornosti TYP 1 (viz příslušenství). Chladicí kapalinu s nedostatečnou mrazuvzdorností v daném případě vyměnit! UPOZORNĚNÍ Chladicí kapalinu je třeba likvidovat podle úředních předpisů a při respektování odpovídajících bezpečnostních listů (německý kód odpadu: 70104)! Nesmí být likvidována společně s komunálním odpadem! Nesmí se dostat do kanalizace! Doporučený čisticí prostředek: voda, v případě potřeby s přídavkem čistících prostředků Přehled chladicích prostředků Můžete použít následujících chladicích prostředků (číslo výrobku viz kap. Příslušenství): Chladicí prostředek Teplotní rozsah KF 23E (standard) -10 C až +40 C KF 37E -20 C až +10 C DKF 23E (pro plazmové přístroje) 0 C až +40 C 20

21 Konstrukce a funkce Chladicí prostředek Naplnění chladicího prostředku Přístroj se z výroby dodává s minimální náplní chladicího prostředku. Pol. Symbol Popis 0 Obrázek Uzavírací poklop nádrže na chladicí prostředek 2 Síto chladicího prostředku 3 Nádrž na chladicí prostředek 4 Značka "Min" Minimální úroveň náplně chladiva Odšroubujte uzávěr nádrže na chladicí prostředek. Překontrolujte, zda není sítová vložka znečištěna, v daném případě ji vyčistěte a vsaďte ji zpět. Naplňte chladivo až po sítovou vložku, přišroubujte opět uzávěr. UPOZORNĚNÍ Po prvním naplnění vyčkejte při zapnutém přístroji nejméně po dobu jedné minuty, aby se mohly propojovací hadice úplně a bez vzduchovývh bublin naplnit chladicím prostředkem. V případě četných změn hořáku a při prvním naplnění musí být nádrž chladicího přístroje v daném případě příslušně naplněna. Hladina chladicího prostředku nesmí poklesnout pod značku "min"! Pokud stav chladicího prostředku poklesne v nádrži na chladicí prostředek pod minimální hladinu, může být nezbytné odvzdušnění chladicího okruhu. V tomto případě vypne svářecí přístroj čerpadlo chladicího prostředku a signalizuje chybu chlazení, viz kapitola "Odstraňování chybových hlášení". 21

22 Údržba, péče a likvidace Všeobecně 6 Údržba, péče a likvidace NEBEZPEČÍ Nebezpečí poranění elektřinou! Čištění přístrojů, které nejsou odpojeny od sítě, může mít za následek vážné úrazy! Přístroj odpojit spolehlivě od sítě. Vytáhnout síťovou zástrčku! Vyčkat 4 minuty, až se vybijí kondenzátory! 6.1 Všeobecně Tento přístroj nevyžaduje za uvedených okolních podmínek a normálních pracovních podmínek dalekosáhle žádnou údržbu a vyžaduje minimum péče. K zaručení bezvadné funkce svářečky je nutné dodržet několik bodů. Sem patří v závislosti na stupni znečištění okolního prostředí a době používání svářečky její pravidelné čištění a kontrola dle dalšího popisu. 6.2 Údržbové práce, intervaly Denní údržba Přívodní rozvody a jejich pojistky proti vytržení Ovládací, signalizační, ochranná a regulační zařízení (Funkční zkouška) Ostatní, všeobecný stav Měsíční údržba škody na plášti (čelní, zadní a boční stěny) Každoroční zkouška (inspekce a zkouška za provozu) UPOZORNĚNÍ Zkoušky svářecího přístroje smí provádět pouze odborné, kvalifikované osoby. Kvalifikovanou osobou je ten, kdo na základě svého vzdělání, znalostí a zkušenosti je při kontrole zdroje svařovacího proudu schopen identifikovat existující ohrožení a možné následné škody a učinit nutná bezpečnostní opatření. Další informace získáte v přiložených doplňkových listech "Údaje o přístrojích a firmě, údržba a zkoušky, záruka"! Je nezbytné provádět opakované kontroly podle normy IEC Opakované kontroly a zkoušky". Kromě zde uvedených předpisů k provedení kontroly je nutné dodržet legislativní nařízení nebo předpisy příslušné země. 22

23 Údržba, péče a likvidace Údržba 6.3 Údržba NEBEZPEČÍ Neodborné opravy a modifikace jsou zakázány! K zabránění úrazům a poškození přístroje, smí přístroj opravovat resp. modifikovat pouze kvalifikované, oprávněné osoby! V případě neoprávněných zásahů zaniká záruka! Případnou opravou pověřte oprávněné osoby (vycvičený servisní personál)! Opravy a údržbové práce smí provádět pouze vyškolený autorizovaný odborný personál, v opačném případě zaniká nárok na záruku. Ve všech servisních záležitostech se obracejte zásadně na vašeho odborného prodejce, dodavatele přístroje. Zpětné dodávky v záručních případech lze provádět pouze prostřednictvím Vašeho odborného prodejce. Při výměně dílu používejte pouze originální náhradní díly. V objednávce náhradních dílů udejte typ přístroje, sériové číslo a artiklové číslo přístroje, typové označení a artiklové číslo náhradního dílu. 6.4 Odborná likvidace přístroje UPOZORNĚNÍ Řádná likvidace! Přístroj obsahuje cenné suroviny, které by měly být recyklovány, a elektronické součásti, které je třeba zlikvidovat. Nelikvidujte s komunálním odpadem! Při likvidaci dodržujte úřední předpisy! Prohlášení výrobce pro konečného uživatele Použité elektrické a elektronické přístroje se podle evropských nařízení (směrnice 2002/96/EU Evropského parlamentu a Rady Evropy ze dne ) nesmí dále odstraňovat do netříděného domácího odpadu. Musí se sbírat odděleně. Symbol popelnice na kolečkách poukazuje na nutnost odděleného sběru. Tento přístroj musí být předán k likvidaci resp. recyklaci do k tomu určených systémů odděleného sběru. V Německu jste zavázání zákonem (Zákon o uvedení do oběhu, zpětvzetí a zneškodnění elektrických a elektronických přístrojů (ElektroG) vyhovující požadavkům na ochranu životního prostředí ze ), odevzdat starý přístroj do sběru odděleného od netříděného domácího odpadu. Veřejnoprávní provozovatelé sběren odpadu (obce) zřídili za tímto účelem sběrny, které sbírají staré přístroje ze soukromých domácností bezplatně. Informace ohledně návratu nebo sběru starých přístrojů obdržíte od příslušné městské nebo obecní správy. Firma EWM je účastníkem schváleného systému likvidace a recyklace odpadů a je registrovaná v seznamu nadace pro staré elektropřístroje (EAR) pod číslem WEEE DE Kromě toho lze přístroje v celé Evropě odevzdat také odbytovým partnerům EWM. 6.5 Dodržování požadavků RoHS My, EWM HIGHTECH Welding GmbH Mündersbach, tímto potvrzujeme, že všechny výrobky, které jsme Vám dodali, a kterých se směrnice RoHS týká, požadavkům směrnice RoHS (směrnice 2002/95/EU) vyhovují. 23

24 Odstraňování poruch Kontrolní seznam pro zákazníka 7 Odstraňování poruch Všechny výrobky podléhají přísným kontrolám ve výrobě a po ukončení výroby. Pokud by přesto něco nefungovalo, přezkoušejte výrobek podle následujícího seznamu. Nepovede-li žádné doporučení k odstranění závady výrobku, informujte autorizovaného obchodníka. 7.1 Kontrolní seznam pro zákazníka UPOZORNĚNÍ Základní podmínkou pro bezvadnou funkci je přístrojové vybavení vhodné pro použitý materiál a procesní plyn! Řiďte se podle návodu k použití svářečky! Legenda Symbol Popis Chyba / Příčina Náprava Chyba chladicího prostředku/chladicí prostředek neprotéká Nedostatečný průtok chladícího prostředku Překontrolujte stav chladiva a v případě potřeby ho doplňte. Odstraňte zalomená místa na systému vedení (svazcích hadic) Rozvinout a napřímit svazek hořákových hadic. Proveďte reset automatické pojistky čerpadla chladicí kapaliny stisknutím Vzduch v chladicím okruhu Viz kapitola "Odvzdušnění okruhu chladicí kapaliny" Čerpadlo chladicího prostředku blokováno viz kapitola "Otočení hřídele čerpadla" Poruchy funkce Problemy se spojením Připojte řídící vedení, popř. přezkoušejte správnost instalace. 24

25 Odstraňování poruch Odvzdušnění okruhu chladicího prostředku 7.2 Odvzdušnění okruhu chladicího prostředku UPOZORNĚNÍ K odvzdušnění chladicího systému vždy používejte modrou přípojku chladicího prostředku, která je co nejníže v chladicím systému (nejblíže nádrži chladicího prostředku)! 25

26 Odstraňování poruch Otočení hřídele čerpadla (chladicí okruh) 7.3 Otočení hřídele čerpadla (chladicí okruh) NEBEZPEČÍ Neodborné opravy a modifikace jsou zakázány! K zabránění úrazům a poškození přístroje, smí přístroj opravovat resp. modifikovat pouze kvalifikované, oprávněné osoby! V případě neoprávněných zásahů zaniká záruka! Případnou opravou pověřte oprávněné osoby (vycvičený servisní personál)! Úraz elektrickým proudem! Svářecí přístroje používají vysoká napětí, která mohou být při dotyku příčinou životu nebezpečných úrazů elektrickým proudem a vedou ke vzniku popálenin. I při styku s nízkým napětím hrozí nebezpečí polekání, následkem čehož může dojít k nehodám. Nedotýkejte se žádných dílů v přístroji nebo na něm, které jsou pod napětím! Připojovací a spojovací vodiče musí být bez závad! Pouhé vypnutí nestačí! Vyčkejte 4 minuty, až se vybijí kondenzátory! Svařovací hořák a držák elektrod odložte na izolaci! Přístroj smí otvírat oprávněný odborný personál pouze pokud je přístrojová zástrčka vytažena! Noste vždy suchý ochranný oděv! Vyčkat 4 minuty, až se vybijí kondenzátory! Delší odstávky a znečištění chladicího prostředku mohou vést k tomu, že se čerpadlo chladicího prostředku v chladicím přístroji zasekne. Obrázek 7-1 Vypněte přístroj hlavním vypínačem. Nasaďte plochý šroubovák o maximální šířce 6,5 mm do servisního otvoru uprostřed na hřídel čerpadla. Nyní pohybujte šroubovákem ve směru hodinových ručiček, dokud se hřídel čerpadla nezačne opět volně otáčet. Hlavním vypínačem zapněte proudový zdroj. 26

27 Technická data cool50-2 U40 8 Technická data UPOZORNĚNÍ Mezní hodnoty technických údajů Stanovení mezních hodnot technických údajů vyplývá z posouzení kombinovaného celého systému (chlazení a svářečky). 8.1 cool50-2 U40 Napájecí napětí (ze svářecího přístroje) Síťová frekvence Chladicí výkon Max. přiváděné množství Max. výstupní tlak chladiva Max. objem nádrže Chladicí prostředek 230 V 50/60 Hz 1000 W (1 l/min) 5 l/min 3,5 baru cca 4 l Viz kapitola Konstrukce a funkce > Chladicí prostředek Rozměry D/Š/V v mm 610 x 298 x 330 Způsob chlazení/krytí F/IP 23 Hmotnost (bez chladicího prostředku) Třída elektromagnetické kompatibility 16,5 kg Konstruováno v souladu s normou IEC , -2, -10 / A 27

28 Příslušenství Všeobecné příslušenství 9 Příslušenství 9.1 Všeobecné příslušenství Typ Označení Artikl. Nr. TYP 1 Zkoušečka mrazuvzdornosti KF 23E-10 Chladicí kapalina (-10 C), 9,3 l KF 23E-200 Chladící kapalina (-10 C), 200 litrů KF 37E-10 Chladicí kapalina (-20 C), 9,3 l KF 37E-200 Chladící kapalina (-20 C), 200 l DKF10 Deionizované chladivo, bez ochrany proti mrazu

29 Dodatek A Přehled poboček EWM 10 Dodatek A 10.1 Přehled poboček EWM 29
