1 PÍSKOVÁ LHOTA ZMĚNA Č. 1 ÚZEMNÍHO PLÁNU TEXTOVÁ ZPRÁVA KA * KA

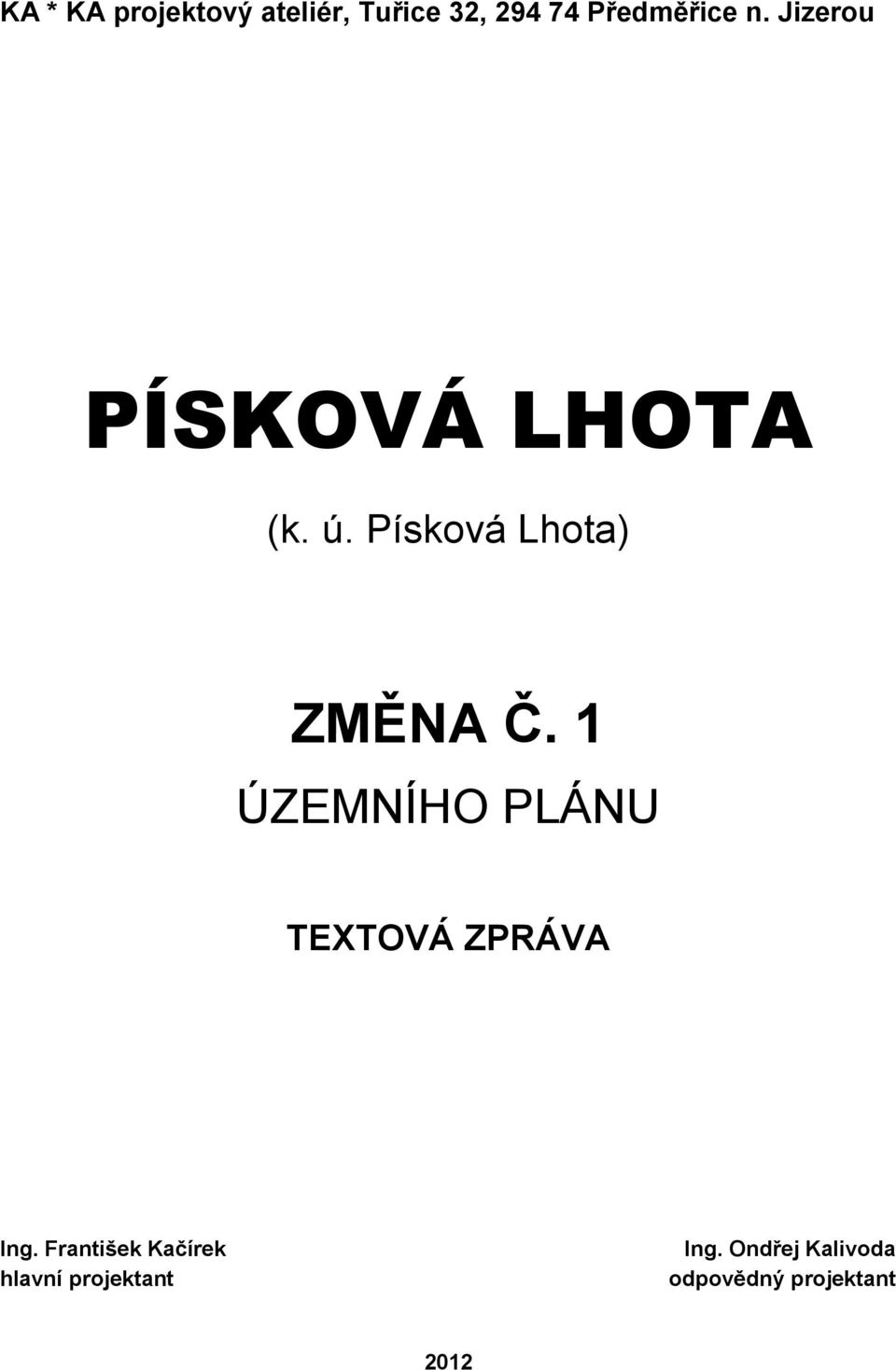

2 KA * KA projektový ateliér, Tuřice 32, Předměřice n. Jizerou PÍSKOVÁ LHOTA (k. ú. Písková Lhota) ZMĚNA Č. 1 ÚZEMNÍHO PLÁNU TEXTOVÁ ZPRÁVA Ing. František Kačírek hlavní projektant Ing. Ondřej Kalivoda odpovědný projektant 2012

3 Seznam zpracovatelů jednotlivých problematik: Koordinace prací, koncepce rozvoje obce Ing. Ondřej Kalivoda Ing. František Kačírek Urbanistická koncepce Ing. Ondřej Kalivoda Ing. František Kačírek Dopravní řešení Ing. Josef Hajský Ing. František Kačírek Ing. Ondřej Kalivoda Zemědělský půdní fond Ing. Ondřej Kalivoda Technické zpracování Blanka Protivová Externí spolupráce, digitalizace, grafická dokumentace DINATO v. o. s. Lysá nad Labem RNDr. Zdeněk Tomáš Mgr. Jitka Tomášová Ing. Ignat Dinov

4 OBSAH strana 1. Vymezení zastavěného území 1 2. Koncepce rozvoje území, ochrany a rozvoje jeho hodnot 1 3. Urbanistická koncepce včetně vymezení zastavitelných ploch, plochy přestavby a systému sídelní zeleně Systém sídelní zeleně Rekreace Přehled rozvojových ploch, ploch přestavby, asanací a veřejné sídelní zeleně 3 4. Koncepce veřejné infrastruktury včetně podmínek pro její umisťování Dopravní infrastruktura Vodní hospodářství Energetika Odpadové hospodářství 5 5. Koncepce uspořádání krajiny včetně vymezení ploch a stanovení podmínek pro změny jejich využití, územní systém ekologické stability, prostupnost krajiny, protipovodňová opatření a ochrana před povodněmi, rekreace, dobývaní nerostů apod Stanovení podmínek pro využití ploch s rozdílným způsobem využití s určením převažujícího účelu využití (hlavní využití), pokud je možné jej stanovit, přípustného využití, nepřípustného využití, popřípadě podmíněně přípustného využití těchto ploch a stanovení podmínek prostorového uspořádání, včetně základních podmínek ochrany krajinného rázu 5 7. Vymezení veřejně prospěšných staveb, veřejně prospěšných opatření, staveb a opatření k zajišťování obrany a bezpečnosti státu a ploch pro asanaci, pro které lze práva k pozemkům a stavbám vyvlastnit Veřejně prospěšné stavby Veřejně prospěšná opatření Údaje o počtu listů změny č. 1 územního plánu a počtu výkresů k němu připojené grafické části 11

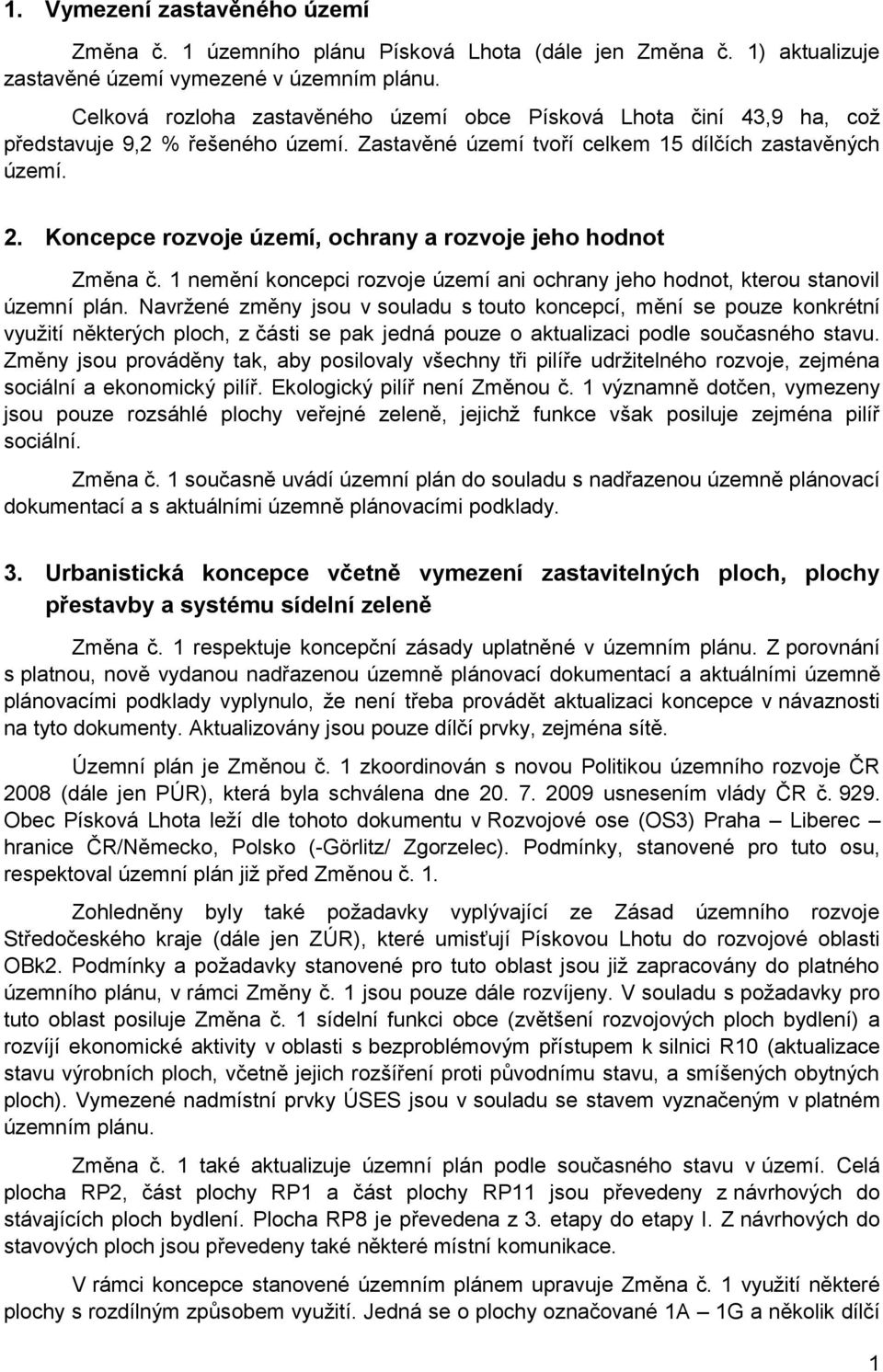

5 1. Vymezení zastavěného území Změna č. 1 územního plánu Písková Lhota (dále jen Změna č. 1) aktualizuje zastavěné území vymezené v územním plánu. Celková rozloha zastavěného území obce Písková Lhota činí 43,9 ha, což představuje 9,2 % řešeného území. Zastavěné území tvoří celkem 15 dílčích zastavěných území. 2. Koncepce rozvoje území, ochrany a rozvoje jeho hodnot Změna č. 1 nemění koncepci rozvoje území ani ochrany jeho hodnot, kterou stanovil územní plán. Navržené změny jsou v souladu s touto koncepcí, mění se pouze konkrétní využití některých ploch, z části se pak jedná pouze o aktualizaci podle současného stavu. Změny jsou prováděny tak, aby posilovaly všechny tři pilíře udržitelného rozvoje, zejména sociální a ekonomický pilíř. Ekologický pilíř není Změnou č. 1 významně dotčen, vymezeny jsou pouze rozsáhlé plochy veřejné zeleně, jejichž funkce však posiluje zejména pilíř sociální. Změna č. 1 současně uvádí územní plán do souladu s nadřazenou územně plánovací dokumentací a s aktuálními územně plánovacími podklady. 3. Urbanistická koncepce včetně vymezení zastavitelných ploch, plochy přestavby a systému sídelní zeleně Změna č. 1 respektuje koncepční zásady uplatněné v územním plánu. Z porovnání s platnou, nově vydanou nadřazenou územně plánovací dokumentací a aktuálními územně plánovacími podklady vyplynulo, že není třeba provádět aktualizaci koncepce v návaznosti na tyto dokumenty. Aktualizovány jsou pouze dílčí prvky, zejména sítě. Územní plán je Změnou č. 1 zkoordinován s novou Politikou územního rozvoje ČR 2008 (dále jen PÚR), která byla schválena dne usnesením vlády ČR č Obec Písková Lhota leží dle tohoto dokumentu v Rozvojové ose (OS3) Praha Liberec hranice ČR/Německo, Polsko (-Görlitz/ Zgorzelec). Podmínky, stanovené pro tuto osu, respektoval územní plán již před Změnou č. 1. Zohledněny byly také požadavky vyplývající ze Zásad územního rozvoje Středočeského kraje (dále jen ZÚR), které umisťují Pískovou Lhotu do rozvojové oblasti OBk2. Podmínky a požadavky stanovené pro tuto oblast jsou již zapracovány do platného územního plánu, v rámci Změny č. 1 jsou pouze dále rozvíjeny. V souladu s požadavky pro tuto oblast posiluje Změna č. 1 sídelní funkci obce (zvětšení rozvojových ploch bydlení) a rozvíjí ekonomické aktivity v oblasti s bezproblémovým přístupem k silnici R10 (aktualizace stavu výrobních ploch, včetně jejich rozšíření proti původnímu stavu, a smíšených obytných ploch). Vymezené nadmístní prvky ÚSES jsou v souladu se stavem vyznačeným v platném územním plánu. Změna č. 1 také aktualizuje územní plán podle současného stavu v území. Celá plocha RP2, část plochy RP1 a část plochy RP11 jsou převedeny z návrhových do stávajících ploch bydlení. Plocha RP8 je převedena z 3. etapy do etapy I. Z návrhových do stavových ploch jsou převedeny také některé místní komunikace. V rámci koncepce stanovené územním plánem upravuje Změna č. 1 využití některé plochy s rozdílným způsobem využití. Jedná se o plochy označované 1A 1G a několik dílčí 1

6 ploch, jejichž zařazení do Změny č. 1 vyplynulo z řešení. Jednotlivé plochy jsou uvedeny v přehledové tabulce (viz dále). Lokalita Změny č. 1 označená 1A bude využita pro plochy bydlení (BV). Jejím vymezením se ruší návrh části plochy veřejné zeleně ZV3 a návrhy veřejně prospěšných staveb D5, D13, D25 (místní komunikace a parkoviště), V6 (vodovod) a K15 (kanalizace). V návaznosti na tuto změnu se do zbylé části plochy veřejné zeleně ZV3 zahrnuje návrhová plocha OV1, původně určená pro občanskou vybavenost. Lokalita 1B mění návrh územního plánu (ZV2, VV3, D8, D23 a D24) na návrh ploch bydlení (BV). Lokalita 1C, která byla součástí Zadání změny č. 1 územního plánu Písková Lhota (dále jen Zadání), byla z řešení Změny č. 1 vyřazena. V platnosti tak zůstává návrh územního plánu (plocha bydlení BV). Lokalita 1D Změny č. 1 aktualizuje využití výrobního areálu z původní drobné a řemeslné výroby (VD) na areál zemědělské výroby (VZ). V rámci regulativů této plochy je připuštěno využití pro manipulační plochy a služby. Podmíněně připuštěny jsou i byty uřčené pro pracovníky a management výrobní plochy. Vyžadováno je odclonění areálu od ploch bydlení západně areálu, a to buď stavebně, nebo pásem ochranné a izolační zeleně. Plochy bydlení západně areálu byly převedeny do funkčního využití smíšené venkovské bydlení. Lokalita 1E Změny č. 1 je sjednocena jako plocha drobné a řemeslné výroby (VD), což odpovídá skutečnému stávajícímu využití. Lokalita 1F Změny č. 1 aktualizuje stav v zastavěném území obce. Původní plochy venkovského bydlení (BV) jsou využívány jako bydlení smíšené (SV) se zahradnictvím. V tomto smyslu jejich využití upravuje a regulativy formuluje i Změna č. 1. Lokalita 1G Změny č. 1 vymezuje nové zastavitelné plochy pro venkovské bydlení (BV) na jižním okraji obce v návaznosti na stávající dopravní i technickou infrastrukturu. Kromě těchto změn, vyplývajících ze Zadání, Změna č. 1 přehodnotila využití ploch bydlení severozápadně od plochy 1D a aktualizovala jej na plochy venkovského smíšeného bydlení, pro něž stanový regulativy. Změněno bylo i využití plochy jižně od lokality 1D, a to z travních porostů na veřejné prostranství. Na této ploše se předpokládá zřízení přístupové komunikace pro areál. 3.1 Systém sídelní zeleně Změna č. 1 mění systém sídelní zeleně v prostoru rozvojových ploch RP1 a RP6, když ruší původní návrh zeleně ZV2 a návrh ZV3 částečně mění. Plocha ZV 3 je zmenšena z jihu podle parcelní hranice a ze severu podle nově vymezené hranice lesa. Úbytek plochy zeleně je částečně kompenzován zrušením plochy OV1 a jejím převedením do návrhu veřejné zeleně. Současně jsou v lokalitě Na Kondrbálku navrženy dvě nové rozsáhlé plochy veřejné zeleně ZV9 a ZV10. Plocha ZV9 nahrazuje větší část původně navrhované plochy ochranné a izolační zeleně ZO4 při jihovýchodním okraji lokality. Ponechán je pouze pás ochranné zeleně v šíři cca 10 metrů podél silnice II/610. Plocha ZV10 leží na západním okraji rozvojových ploch a nahrazuje původní krajinnou zeleň. Obě nové plochy zeleně jsou zahrnuty v zastavitelném území. 2

7 Změna č. 1 dále vymezuje plochu ZV11, a to v jižním prostoru sídla, severně od rozvojové plochy 1G. V souvislosti se změnou návrhu silniční sítě v lokalitě Na Kondrbálku se částečně mění také vymezení plochy veřejné zeleně ZV Rekreace Změna č. 1 nezasahuje do koncepce rekreace. V rámci regulativů Změna č. 1 umožňuje v souladu s platnou legislativou rekreační využití objektů pro bydlení (plochy BV). Nově formulovány jsou regulativy pro plochy staveb pro rodinnou rekreaci (RI). 3.3 Přehled rozvojových ploch, ploch přestavby, asanací a veřejné sídelní zeleně Název a označení rozvojových ploch (RP) Plochy bydlení Etapa výstavby Funkční využití 1A změna využití návrhu ZV3 1 BV bydlení v rodinných domech - venkovské 1B změna využití návrhu ZV2 1 BV bydlení v rodinných domech - venkovské 1G jižní okraj sídla 1 BV bydlení v rodinných domech - venkovské Plochy výroby a skladování 1D původní zemědělský areál 1 VZ zemědělská výroba DX manipulační plochy 1E výroba v centru obce 1 VD drobná výroba, řemesla a sklady Plochy sídelní zeleně ZV9 východní okraj plochy RP8 1 ZV zeleň na veřejných prostranstvích ZV10 jižní okraj plochy RP7 1 ZV zeleň na veřejných prostranstvích ZV11 jižní okraj sídla 1 ZV zeleň na veřejných prostranstvích Celková kapacita v ha 0,46 Změna návrhu využití plochy ze zeleně veřejné (ZV) na plochy bydlení (BV) 0,28 Změna návrhu využití plochy ze zeleně veřejné (ZV) na plochy bydlení (BV) 0,34 Zařazení ploch orné půdy (NO) do zastavitelných ploch (BV) 0,93 Změna plochy drobné výroby (VD) a části plochy bydlení (BV) na zemědělskou výrobu (VZ) 1,06 Sjednocení ploch zemědělské výroby (VZ), občanské vybavenosti komerční (OM) a plochy drobné a řemeslné výroby (VD) na plochu posledně jmenovanou 0,97 Změna návrhu využití ze zeleně ochranné a izolační (ZO) 0,97 Návrh využití plochy s původním určením vysoká mimolesní zeleň (NV) 0,04 Změna plochy orné půdy (NO) 3

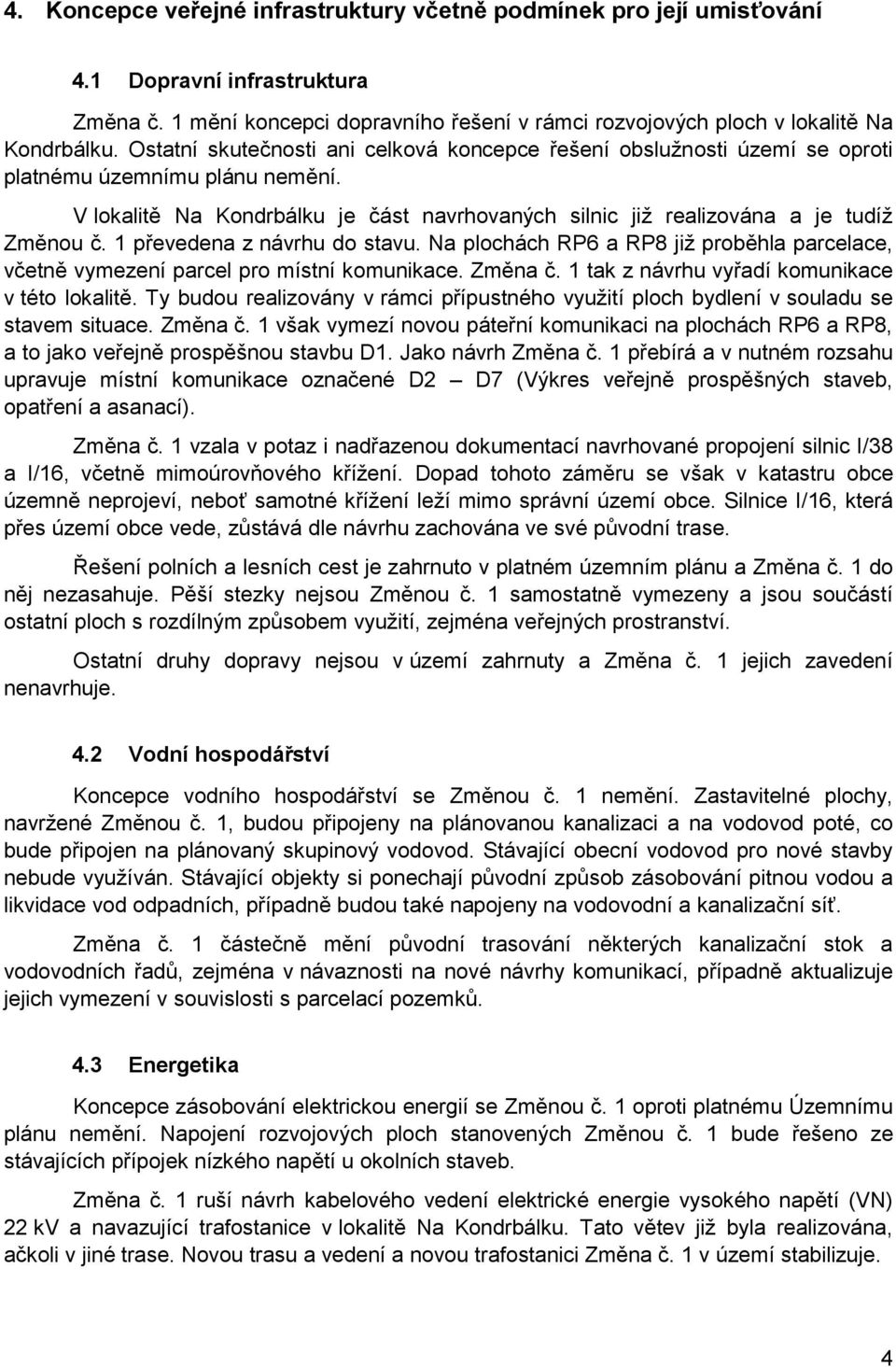

8 4. Koncepce veřejné infrastruktury včetně podmínek pro její umisťování 4.1 Dopravní infrastruktura Změna č. 1 mění koncepci dopravního řešení v rámci rozvojových ploch v lokalitě Na Kondrbálku. Ostatní skutečnosti ani celková koncepce řešení obslužnosti území se oproti platnému územnímu plánu nemění. V lokalitě Na Kondrbálku je část navrhovaných silnic již realizována a je tudíž Změnou č. 1 převedena z návrhu do stavu. Na plochách RP6 a RP8 již proběhla parcelace, včetně vymezení parcel pro místní komunikace. Změna č. 1 tak z návrhu vyřadí komunikace v této lokalitě. Ty budou realizovány v rámci přípustného využití ploch bydlení v souladu se stavem situace. Změna č. 1 však vymezí novou páteřní komunikaci na plochách RP6 a RP8, a to jako veřejně prospěšnou stavbu D1. Jako návrh Změna č. 1 přebírá a v nutném rozsahu upravuje místní komunikace označené D2 D7 (Výkres veřejně prospěšných staveb, opatření a asanací). Změna č. 1 vzala v potaz i nadřazenou dokumentací navrhované propojení silnic I/38 a I/16, včetně mimoúrovňového křížení. Dopad tohoto záměru se však v katastru obce územně neprojeví, neboť samotné křížení leží mimo správní území obce. Silnice I/16, která přes území obce vede, zůstává dle návrhu zachována ve své původní trase. Řešení polních a lesních cest je zahrnuto v platném územním plánu a Změna č. 1 do něj nezasahuje. Pěší stezky nejsou Změnou č. 1 samostatně vymezeny a jsou součástí ostatní ploch s rozdílným způsobem využití, zejména veřejných prostranství. Ostatní druhy dopravy nejsou v území zahrnuty a Změna č. 1 jejich zavedení nenavrhuje. 4.2 Vodní hospodářství Koncepce vodního hospodářství se Změnou č. 1 nemění. Zastavitelné plochy, navržené Změnou č. 1, budou připojeny na plánovanou kanalizaci a na vodovod poté, co bude připojen na plánovaný skupinový vodovod. Stávající obecní vodovod pro nové stavby nebude využíván. Stávající objekty si ponechají původní způsob zásobování pitnou vodou a likvidace vod odpadních, případně budou také napojeny na vodovodní a kanalizační síť. Změna č. 1 částečně mění původní trasování některých kanalizační stok a vodovodních řadů, zejména v návaznosti na nové návrhy komunikací, případně aktualizuje jejich vymezení v souvislosti s parcelací pozemků. 4.3 Energetika Koncepce zásobování elektrickou energií se Změnou č. 1 oproti platnému Územnímu plánu nemění. Napojení rozvojových ploch stanovených Změnou č. 1 bude řešeno ze stávajících přípojek nízkého napětí u okolních staveb. Změna č. 1 ruší návrh kabelového vedení elektrické energie vysokého napětí (VN) 22 kv a navazující trafostanice v lokalitě Na Kondrbálku. Tato větev již byla realizována, ačkoli v jiné trase. Novou trasu a vedení a novou trafostanici Změna č. 1 v území stabilizuje. 4

9 Současně je v rámci Změny č. 1 aktualizován stav vedení vysokého napětí podle stávajících podkladů a skutečného stavu. Nově jsou zaneseny další 2 větve vedení se 2 trafostanicemi. 4.4 Odpadové hospodářství Změna č. 1 nezpůsobuje v území takové změny, které by vyžadovaly změnu koncepce odpadového hospodářství a ponechává tak v platnosti koncepci stanovenou územním plánem. 5. Koncepce uspořádání krajiny včetně vymezení ploch a stanovení podmínek pro změny jejich využití, územní systém ekologické stability, prostupnost krajiny, protipovodňová opatření a ochrana před povodněmi, rekreace, dobývaní nerostů apod. Změna č. 1 respektuje koncepci uspořádání krajiny stanovenou schváleným územním plánem. Nově schválené ZÚR zařazují Pískovou Lhotu mezi krajiny relativně vyvážené (N07) a identifikuje na území obce nadregionální biokoridor K32 a Regionální biocentrum 1018 (Duškan). Pro Změnu č. 1 z těchto skutečností nevyplývají konkrétní požadavky, neboť územní plán je s požadavky, které tyto skutečnosti na území kladou, v souladu. V rámci řešení krajiny dochází v územním plánu k jediné změně, kdy byly prvky lokálního územního systému ekologické stability označeny jako funkční. 6. Stanovení podmínek pro využití ploch s rozdílným způsobem využití s určením převažujícího účelu využití (hlavní využití), pokud je možné jej stanovit, přípustného využití, nepřípustného využití, popřípadě podmíněně přípustného využití těchto ploch a stanovení podmínek prostorového uspořádání, včetně základních podmínek ochrany krajinného rázu Změna č. 1 mění některé regulativy ploch s rozdílným způsobem využití, stanovené původním územním plánem (plochy BV, ZV, VZ a VD). V případě plochy VD se mění i pojmenování plochy. Další regulativy stanoví Změna č. 1 zcela nově. Nově formulované regulativy jsou platné jak pro plochy s funkčním využitím stanoveným ve Změně č. 1, tak pro plochy stanovené v územním plánu. Ostatní regulativy územního plánu zůstávají v platnosti. BV bydlení v rodinných domech - venkovské bydlení v rodinných domcích venkovského typu; Přípustné využití: místní komunikace, veřejná prostranství; objekty individuální rekreace; veřejná zeleň parky; 5

10 garáže pro potřeby obyvatel; bazény; nezbytná technická vybavenost; živnostenské aktivity lokálního významu; maloobchodní, stravovací a ubytovací služby. veškeré stavby a činnosti, jejichž negativní účinky na životní prostředí překračují limity uvedené v 13 vyhlášky č. 137/1998 Sb. ve znění vyhlášky č. 491/2006 Sb. a vyhlášky č. 502/2006 Sb.; umisťování takových staveb pro bydlení, které by byly napojeny na vodovod s parametry, které neodpovídají standardům pitné vody, jako jediný zdroj pitné vody. Podmínky prostorového uspořádání: maximálně dvě nadzemní podlaží; koeficient zastavění pozemku 0,3. Na rozvojové lokalitě RP 6 a 7 jsou: podmíněně přípustné stavby občanské vybavenosti základní škola, mateřská škola, zařízení pro kulturu a zábavu, zdravotní a sociální péči, seniorské domy ZV - zeleň - na veřejných prostranstvích (veřejná parková zeleň) parkově upravené plochy, včetně pěších cest. Přípustné využití: výsadba stromů a keřů; manipulační plochy, místní a účelové komunikace; ochranná a izolační zeleň; nezbytná technická infrastruktura; drobné stavby sloužící potřebám údržby zeleně. Podmíněně přípustné využití (nenaruší-li zásadním způsobem hlavní či přípustné využití): parkovací plochy, cyklostezky; plochy pro malá hřiště a shromažďování lidí; vodní plochy; plochy pro aktivní fyzický odpočinek s jednoduchým vybavením (hrazdy); lavičky, přístřešky, orientační tabule, odpočívadla. jakákoliv jiná investiční činnost; umisťování přípustných staveb do vzdálenosti menší, než 20 metrů od okraje lesa. 6

11 SV plochy smíšené obytné venkovské bydlení v domech a usedlostech s hospodářským zázemím, obslužnou sférou a/nebo nerušící výrobní činností. Přípustné využití: přeměna stávajících objektů pro bydlení na objekty pro rekreační využití (chalupaření); sady, okrasné a užitkové zahrady, zahradnictví; přístupové komunikace, veřejná prostranství; odstavné plochy a garážová stání pro potřebu provozu objektu; nezbytná technická infrastruktura; zahradní bazény, drobné zahradní stavby (např. skleníky, kůlny, altány atp.); komerční ubytovací kapacity; objekty a plochy pro výrobní činnost, obslužnou sféru a hospodářskou produkci, včetně objektů pro malý a střední chov domácích zvířat; plochy a stavby pro zahradnictví. Podmíněně přípustné využití: stavby pro rodinnou rekreaci pokud nenarušují kompaktní zástavbu pro bydlení. veškeré stavby a činnosti, jejichž negativní účinky na životní prostředí překračují limity uvedené ve vyhlášce 268/2009 Sb. o technických požadavcích na výstavbu. VD výroba a skladování lehký průmysl výrobní, skladovací a obchodní plochy a objekty; Přípustné využití: odstavná stání, manipulační plochy; komunikace; ochranná a izolační zeleň; nezbytná technická infrastruktura. činnosti, které by hlukovými, světelnými, pachovými a vibračními projevy mohly narušovat okolní obytné prostředí. Podmínky prostorového uspořádání pro plochy RP 9 a RP 10: objekty budou na ploše umístěny v souběhu se silnicí II/610 tak, aby se vzájemně podélně překrývaly, a tak vytvořily hlukovou zábranu tlumící účinky provozu na silnici R10 vůči obytné zóně; minimální výška objektu bude 6 m a maximální 9 m v hřebenu střechy; realizace staveb je podmíněna souhlasem Obvodního báňského úřadu v Kladně. 7

12 VZ - výroba a skladování zemědělská výroba zemědělská výroba v rámci areálu; Přípustné využití: byty v rámci areálu; odstavné a manipulační plochy využívání objektu pro jiné funkce než je zemědělská výroba, jako skladovací nebo výrobní funkce, služby atp.; založení ochranné a izolační zeleně. Podmíněně přípustné využití: asanace hospodářských objektů a výstavba nových objektů pro služby a drobné podnikání v činnostech, které nemají negativní dopad na smíšené obytné plochy v okolí; umisťování bytů v rámci areálu, pokud mají sloužit jako zázemí pro provoz areálu (zaměstnanecké byty, byt majitele, byty provozovatelů služeb či výrobních činností). výstavba bytů pro komerční účely. Podmínky prostorového uspořádání: na kontaktu s obytnou zástavbou bude areál odcloněn buď stavebně, nebo dostatečným pásem ochranné a izolační zeleně. DS - dopravní infrastruktura silniční silniční dopravní stavby (silnice, místní a účelové komunikace, parkoviště). Přípustné využití zastávky hromadné dopravy včetně zálivů; protihlukové stěny; prvky technické infrastruktury (zejm. prvky ochrany před negativními vlivy přívalových vod a souběžné vedení vodovodů, kanalizace a elektrické sítě); doprovodná zeleň komunikací; mobiliář a dopravní značení; cyklotrasy a pěší stezky. veškeré stavby, prvky a opatření, které by ohrožovaly bezpečnost silničního provozu. RI rekreace plochy staveb pro rodinnou rekreaci stavby pro rodinou rekreaci. 8

13 Přípustné využití okrasné a produkční zahrady; drobné stavby zřizované za účelem obhospodařování pozemků; prvky zahradní architektury. veškeré stavby a činnosti, které by svým vlivem podstatným způsobem negativně ovlivňovali okolní prostředí. OS tělovýchovná a sportovní zařízení plochy, stavby a zařízení pro sport. Přípustné využití: doplňkové stavby (např. tribuny, kabiny, klubovny, sociální zařízení) stavby drobné občanské vybavenosti v návaznosti na hlavní využití; mobiliář; zeleň; místní komunikace a odstavné plochy; nezbytná technická vybavenost. veškeré stavby a zařízení, které nemají spojitost s využitím pro sport, zázemím sportovců či návštěvníků. 9

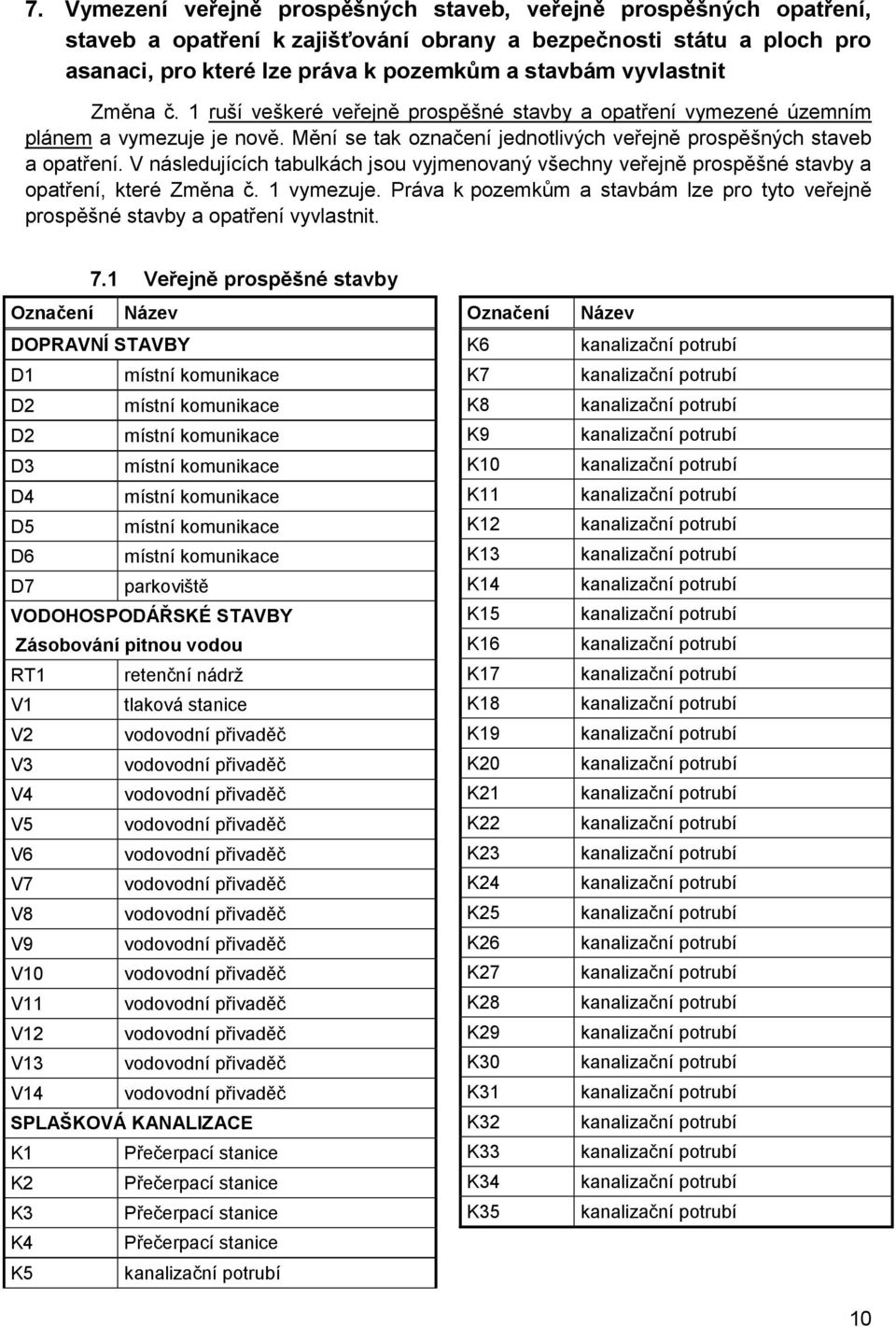

14 7. Vymezení veřejně prospěšných staveb, veřejně prospěšných opatření, staveb a opatření k zajišťování obrany a bezpečnosti státu a ploch pro asanaci, pro které lze práva k pozemkům a stavbám vyvlastnit Změna č. 1 ruší veškeré veřejně prospěšné stavby a opatření vymezené územním plánem a vymezuje je nově. Mění se tak označení jednotlivých veřejně prospěšných staveb a opatření. V následujících tabulkách jsou vyjmenovaný všechny veřejně prospěšné stavby a opatření, které Změna č. 1 vymezuje. Práva k pozemkům a stavbám lze pro tyto veřejně prospěšné stavby a opatření vyvlastnit. 7.1 Veřejně prospěšné stavby Označení Název DOPRAVNÍ STAVBY D1 místní komunikace D2 místní komunikace D2 místní komunikace D3 místní komunikace D4 místní komunikace D5 místní komunikace D6 místní komunikace D7 parkoviště VODOHOSPODÁŘSKÉ STAVBY Zásobování pitnou vodou RT1 retenční nádrž V1 tlaková stanice V2 vodovodní přivaděč V3 vodovodní přivaděč V4 vodovodní přivaděč V5 vodovodní přivaděč V6 vodovodní přivaděč V7 vodovodní přivaděč V8 vodovodní přivaděč V9 vodovodní přivaděč V10 vodovodní přivaděč V11 vodovodní přivaděč V12 vodovodní přivaděč V13 vodovodní přivaděč V14 vodovodní přivaděč SPLAŠKOVÁ KANALIZACE K1 Přečerpací stanice K2 Přečerpací stanice K3 Přečerpací stanice K4 Přečerpací stanice K5 Označení K6 K7 K8 K9 K10 K11 K12 K13 K14 K15 K16 K17 K18 K19 K20 K21 K22 K23 K24 K25 K26 K27 K28 K29 K30 K31 K32 K33 K34 K35 Název 10

15 7.2 Veřejně prospěšná opatření Označení Název VEŘEJNÁ ZELEŇ ZV3 ZV4 ZV5 ZV6 ZV7 ZV8 ZV9 ZV10 ZV11 Zeleň veřejná severně lokality 1A Zeleň veřejná severně plochy RP3 Zeleň veřejná severozápad RP1 Zeleň veřejná sever RP1 Zeleň veřejná jižně RP7 Zeleň veřejná východně lokality 1G Zeleň veřejná jihovýchodně RP8 Zeleň veřejná jižně RP7 Zeleň veřejná severně lokality 1G OCHRANNÁ A IZOLAČNÍ ZELEŇ ZO1 Zeleň ochranná a izolační východně kalového pole ZO2 Zeleň ochranná a izolační východně plochy RP9 ZO3 Zeleň ochranná a izolační severně plochy RP10 ZO4 Zeleň ochranná a izolační východně plochy ZV9 8. Údaje o počtu listů změny č. 1 územního plánu a počtu výkresů k němu připojené grafické části Textová část Změny č. 1 obsahuje 11 stran Odůvodnění Změny č. 1 obsahuje 14 stran Grafická část Změny č. 1 územního plánu obsahuje následující výkresy: 1. Výkres základního členění území 1 : Hlavní výkres 1 : Veřejně prospěšné stavby, opatření a asanace 1 : Grafická část odůvodnění Změny č. 1 územního plánu obsahuje následující výkresy: 4. Koordinační výkres 1 : a. Koordinační výkres jádrové území 1 : Vyhodnocení odnětí ZPF a PUPFL 1 :
