Palisády a schody. typy palisád. technické listy. vlastnosti a charakteristika. barevné a povrchové úpravy. doporučení pro realizaci PALISÁDY A SCHODY

Transkript

1 Palisády a schody PLISÁDY SCHODY ZHRDNÍ DOPLŇKY typy palisád technické listy vlastnosti a charakteristika barevné a povrchové úpravy doporučení pro realizaci

2 DS01 CSB - palisáda VER PLISÁDY SCHODY DS02 CSB - palisáda LEN DS03 CSB - palisáda YVETTE ZHRDNÍ DOPLŇKY DS04 CSB - palisáda CITY DS05 CSB - STEP

3 CSB - palisáda VER DS01 Technické údaje výrobku: Výrobek je určen pro vytváření terénních stupňů jak ve zpevněných, tak zatravněných plochách. Dále je vhodný pro budování schodišťových stupňů, obrub chodníků a rámování zahradních solitérů. Specifický tvar umožňuje tvorbu plynulých oblouků. skladebné rozměry [mm] počet název výrobku: výška délka šířka ks/paket ks/paleta ks/bm CSB - palisáda VER ,1 CSB - palisáda VER ,1 PLISÁDY SCHODY Skladebné rozměry - tvar výrobku: půdorys bokorys ZHRDNÍ DOPLŇKY 600 Příklad použití: půdorys: řez -: +0,320 BETONOVÁ DLŽB KLDECÍ VRSTV TL. 30 mm HUTNĚNÁ DOSYPÁVK ZEMINOU ROSTLÝ TERÉN +0,160 ±0,000 harmonizovaných euronorem ČSN EN 5

4 DS02 CSB - palisáda LEN Technické údaje výrobku: 6PLISÁDY ZHRDNÍ DOPLŇKY SCHODY Výrobek je určen pro vytváření terénních stupňů jak ve zpevněných, tak zatravněných plochách. Dále je vhodný pro budování schodišťových stupňů, obrub chodníků a rámování zahradních solitérů. Vhodný příčný řez zajišťuje částečné spolupůsobení prvků. skladebné rozměry [mm] počet název výrobku: výška délka šířka ks/paket ks/paleta ks/bm CSB - palisáda LEN ,6/8,3 CSB - palisáda LEN ,6/8,3 CSB - palisáda LEN ,6/8,3 CSB - palisáda LEN ,6/8,3 Skladebné rozměry - tvar výrobku: půdorys Příklad použití: půdorys: bokorys řez -: harmonizovaných euronorem ČSN EN 400 (600,800,1200) +0,500 BETONOVÁ DLŽB KLDECÍ VRSTV TL. 30 mm HUTNĚNÁ DOSYPÁVK ZEMINOU ROSTLÝ TERÉN ±0,

5 CSB - palisáda YVETTE DS03 Technické údaje výrobku: Výrobek je určen pro vytváření terénních stupňů jak ve zpevněných, tak zatravněných plochách. Dále je vhodný pro budování schodišťových stupňů, obrub chodníků, rámování zahradních solitérů, tvorbu lehkých opěrných zdí a středů kruhových objezdů. skladebné rozměry [mm] počet název výrobku: výška délka šířka ks/paket ks/paleta ks/bm CSB - palisáda YVETTE ,7 CSB - palisáda YVETTE ,7 CSB - palisáda YVETTE ,7 CSB - palisáda YVETTE ,7 CSB - palisáda YVETTE ,7 Skladebné rozměry - tvar výrobku: PLISÁDY SCHODY půdorys bokorys (800,1000,1200,1500) 200 ZHRDNÍ DOPLŇKY Příklad použití: půdorys: řez -: +1,000 BETONOVÁ DLŽB KLDECÍ VRSTV TL. 30 mm HUTNĚNÁ DOSYPÁVK ZEMINOU ROSTLÝ TERÉN ±0,000 harmonizovaných euronorem ČSN EN 7

6 DS04 CSB - palisáda CITY Technické údaje výrobku: 8PLISÁDY ZHRDNÍ DOPLŇKY SCHODY Výrobek je určen pro vytváření terénních stupňů jak ve zpevněných, tak zatravněných plochách. Dále je vhodný pro budování schodišťových stupňů, obrub chodníků a rámování zahradních solitérů. Palisády jsou modulově shodné s dlažbou CSB - CITY a lze je bezproblémově s těmito prvky kombinovat. skladebné rozměry [mm] počet název výrobku: výška délka šířka ks/paket ks/paleta ks/bm CSB - palisáda CITY ,3 CSB - palisáda CITY ,3 CSB - palisáda CITY ,3 CSB - palisáda CITY ,3 Skladebné rozměry - tvar výrobku: 160 půdorys 160 Příklad použití: půdorys: 160 bokorys harmonizovaných euronorem ČSN EN 400 (600,1000,1200) řez -: -0,320 ZÁMKOVÁ DLŽB KLDECÍ VRSTV TL. 30 mm HUTNĚNÁ DOSYPÁVK ZEMINOU ROSTLÝ TERÉN -0,160 ±0,000

7 CSB - STEP DS05 Technické údaje výrobku: Jedná se o univerzální schodišťový element, který umožňuje tvorbu schodišťových stupňů. CSB- Step díky svému tvaru lze klást ve dvou modifikacích, kdy je vždy na nášlapné straně prvku provedena protiskluzová úprava povrchu. Prvek lze využít i pro obložení stávajících betonových schodišť. Jeho přiměřená hmotnost zaručuje snadnou ruční manipulaci během realizace schodů. skladebné rozměry [mm] počet název výrobku: výška délka šířka vrstev ks/vrstva ks/bm CSB - STEP 170/ / ,3 PLISÁDY SCHODY Skladebné rozměry - tvar výrobku: bokorys ZHRDNÍ DOPLŇKY 50 harmonizovaných euronorem ČSN EN 9

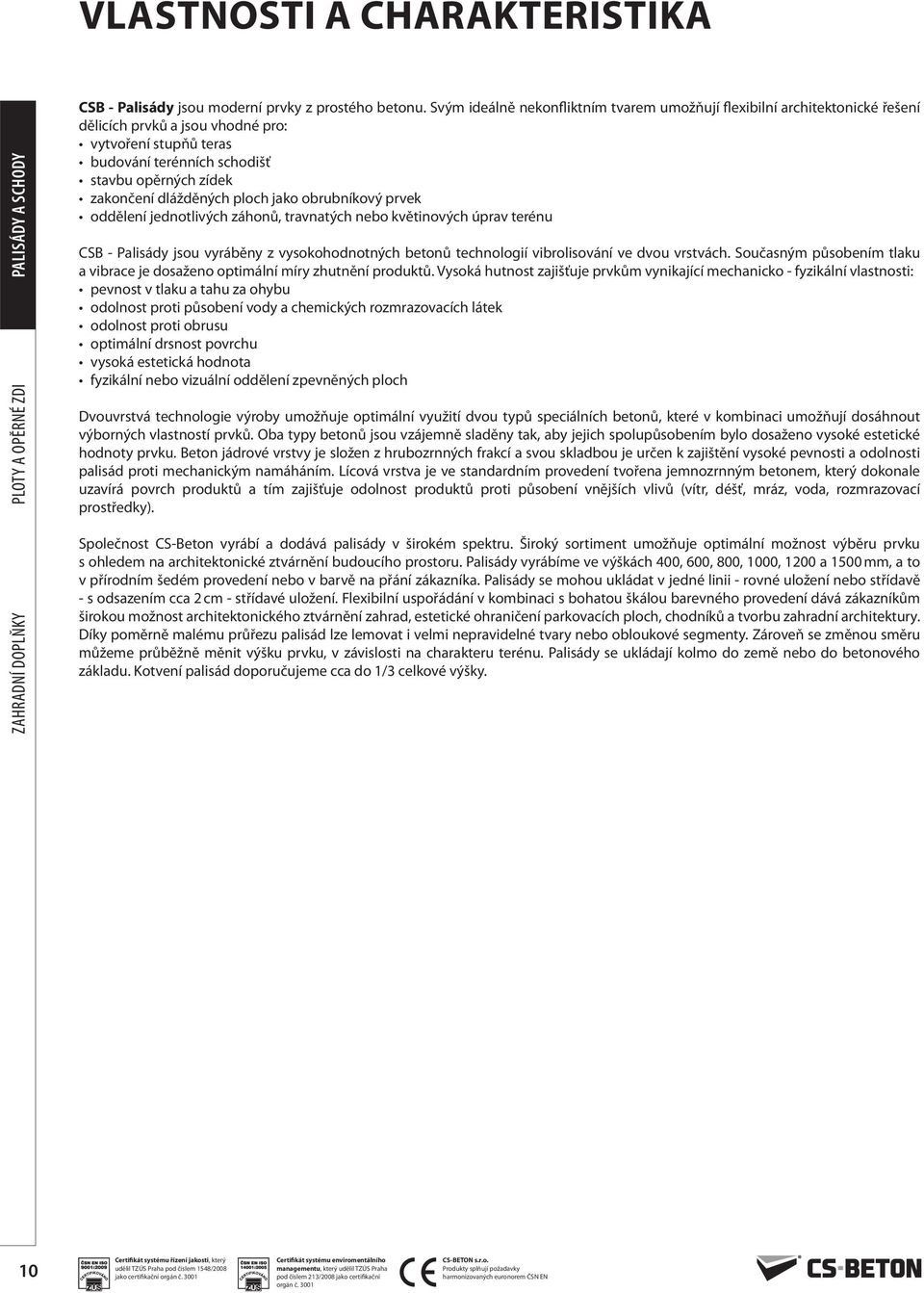

8 VLSTNOSTI CHRKTERISTIK PLISÁDY SCHODY ZHRDNÍ DOPLŇKY CSB - Palisády jsou moderní prvky z prostého betonu. Svým ideálně nekonfliktním tvarem umožňují flexibilní architektonické řešení dělicích prvků a jsou vhodné pro: vytvoření stupňů teras budování terénních schodišť stavbu opěrných zídek zakončení dlážděných ploch jako obrubníkový prvek oddělení jednotlivých záhonů, travnatých nebo květinových úprav terénu CSB - Palisády jsou vyráběny z vysokohodnotných betonů technologií vibrolisování ve dvou vrstvách. Současným působením tlaku a vibrace je dosaženo optimální míry zhutnění produktů. Vysoká hutnost zajišťuje prvkům vynikající mechanicko - fyzikální vlastnosti: pevnost v tlaku a tahu za ohybu odolnost proti působení vody a chemických rozmrazovacích látek odolnost proti obrusu optimální drsnost povrchu vysoká estetická hodnota fyzikální nebo vizuální oddělení zpevněných ploch Dvouvrstvá technologie výroby umožňuje optimální využití dvou typů speciálních betonů, které v kombinaci umožňují dosáhnout výborných vlastností prvků. Oba typy betonů jsou vzájemně sladěny tak, aby jejich spolupůsobením bylo dosaženo vysoké estetické hodnoty prvku. Beton jádrové vrstvy je složen z hrubozrnných frakcí a svou skladbou je určen k zajištění vysoké pevnosti a odolnosti palisád proti mechanickým namáháním. Lícová vrstva je ve standardním provedení tvořena jemnozrnným betonem, který dokonale uzavírá povrch produktů a tím zajišťuje odolnost produktů proti působení vnějších vlivů (vítr, déšť, mráz, voda, rozmrazovací prostředky). Společnost CS-Beton vyrábí a dodává palisády v širokém spektru. Široký sortiment umožňuje optimální možnost výběru prvku s ohledem na architektonické ztvárnění budoucího prostoru. Palisády vyrábíme ve výškách 400, 600, 800, 1000, 1200 a 1500 mm, a to v přírodním šedém provedení nebo v barvě na přání zákazníka. Palisády se mohou ukládat v jedné linii - rovné uložení nebo střídavě - s odsazením cca 2 cm - střídavé uložení. Flexibilní uspořádání v kombinaci s bohatou škálou barevného provedení dává zákazníkům širokou možnost architektonického ztvárnění zahrad, estetické ohraničení parkovacích ploch, chodníků a tvorbu zahradní architektury. Díky poměrně malému průřezu palisád lze lemovat i velmi nepravidelné tvary nebo obloukové segmenty. Zároveň se změnou směru můžeme průběžně měnit výšku prvku, v závislosti na charakteru terénu. Palisády se ukládají kolmo do země nebo do betonového základu. Kotvení palisád doporučujeme cca do 1/3 celkové výšky. 10 harmonizovaných euronorem ČSN EN

9 BREVNÉ POVRCHOVÉ ÚPRVY Standard Hladká Povrch STNDRD je základní povrchovou úpravou. STNDRD je používán na stavbách průmyslového charakteru jako jsou supermarkety, parkoviště, městské a obslužné komunikace, pěší zóny a cyklostezky. Použité kamenivo s maximální velikostí zrna 2 mm dodává povrchu STNDRD jemnozrnný, hladký a uzavřený vzhled. Povrchová úprava STNDRD vyniká především vysokou funkčností a nenáročnou údržbou. šedá černá bílá červená hnědá javor okr žlutá PLISÁDY SCHODY Standard Reliéf Povrchová úprava RELIÉF je základní povrchovou úpravou bez druhotného opracování. Produktová linie RELIÉF se vyznačuje jemnozrnným, uzavřeným profilovaným povrchem. Hloubka profilace je závislá na typu produktu a pohybuje se od 2 do 9 mm. Druhým významným rysem ostrost profilace. Produkty s ostřejší profilací vytváří výrazně kontrastnější a plastičtější dojem povrchu. RELIÉF dodává prvku výraz nepravidelné plasticity a vytváří tak dojem ručního opracování s určitým akcentem estetické přirozenosti. Použitím produktové řady RELIÉF vytvoříte dílo nejvyšší estetické kvality. šedá černá bílá červená hnědá javor okr žlutá U barevných výrobků je plně probarvena vrchní nášlapná vrstva, jádrová vrstva výrobku je pouze tónována. U výrobků neprobarvovaných i probarvovaných se může vyskytnout bílý povlak na nášlapné vrstvě výrobku, který zapříčiňuje barevný rozdíl. Jedná se o tzv. výkvět, který vzniká chemickou reakcí, způsobenou hydratací cementu. Jedná se o jev dočasný a neovlivnitelný. Výkvět není důvodem k reklamaci. Z důvodu použití čistě přírodních materiálů výrobce negarantuje jednotnost barevného odstínu výrobku v průběhu delšího časového období. V případě objednání výrobků v barevném provedení v množství menším než 100 m2 či 250 ks, pokud není zboží skladem, nelze garantovat termín dodání. ZHRDNÍ DOPLŇKY harmonizovaných euronorem ČSN EN 11

10 DOPORUČENÍ PRO RELIZCI PLISÁDY SCHODY ZHRDNÍ DOPLŇKY CSB - Step je univerzální schodišťový element, který umožňuje tvorbu schodišťových stupňů. Prvek lze využít i pro obložení stávajících betonových schodišť. Jeho přiměřená hmotnost zaručuje snadnou ruční manipulaci během realizace schodů. CSB - Step díky svému tvaru lze klást ve dvou modifikacích, kdy je vždy na nášlapné straně prvku provedena protiskluzová úprava povrchu (viz obrázky). Konstrukční nosná deska schodiště musí být staticky posouzena s ohledem na místní geologické podmínky. Spáry mezi jednotlivými prvky se vyplňují mrazuvzdornou spárovací hmotou. BETONOVÁ DLŽB KLDECÍ VRSTV mm Varianta pokládky CSB-STEP VÝPLŇOVÝ BETON KONSTRUKČNÍ BETON BETONOVÁ DLŽB KLDECÍ VRSTV mm CSB - Step je vyráběn z vysokohodnotných betonů jednovrstvou technologií vibrolisování. Pro výrobu je použit beton pevnostní třídy C30/37, který vyhovuje požadavkům stupně agresivity prostředí XF4, dle normy ČSN EN Současným působením tlaku a vibrace je dosaženo optimální míry zhutnění produktů. Vysoká hutnost zajišťuje prvkům vynikající mechanicko - fyzikální vlastnosti: pevnost v tlaku a tahu za ohybu odolnost proti působení vody a chemických rozmrazovacích látek vysoká estetická hodnota BETONOVÁ DLŽB KLDECÍ VRSTV mm Varianta pokládky B CSB-STEP VÝPLŇOVÝ BETON KONSTRUKČNÍ BETON BETONOVÁ DLŽB KLDECÍ VRSTV mm Technologie výroby umožňuje optimální využití speciálního betonu, který zaručuje nejen splnit, ale i překročit požadavky TKP 18 a TKP 3. CSB - Step je vyráběn standardně v přírodní šedé barvě betonu. K řezání prvků je vhodné použít např. diamantové alt. vidiové kotouče. CSB - Palisády a CSB - Step, tak jako všechny produkty společnosti, jsou vyráběny v systému řízení výroby dle ČSN EN ISO 9001:2001, který je pravidelně kontrolován nezávislým auditem. V celém procesu výroby jsou výrobky podrobovány náročným testům, které jsou prováděny nezávislými akreditovanými laboratořemi. Mnohaleté zkušenosti, kvalitní výrobní stroje, použití vstupních materiálů vysoké jakosti, kontinuální kontrola produkce a zázemí silné společnosti jsou zárukou stabilní kvality dodávaných produktů harmonizovaných euronorem ČSN EN
