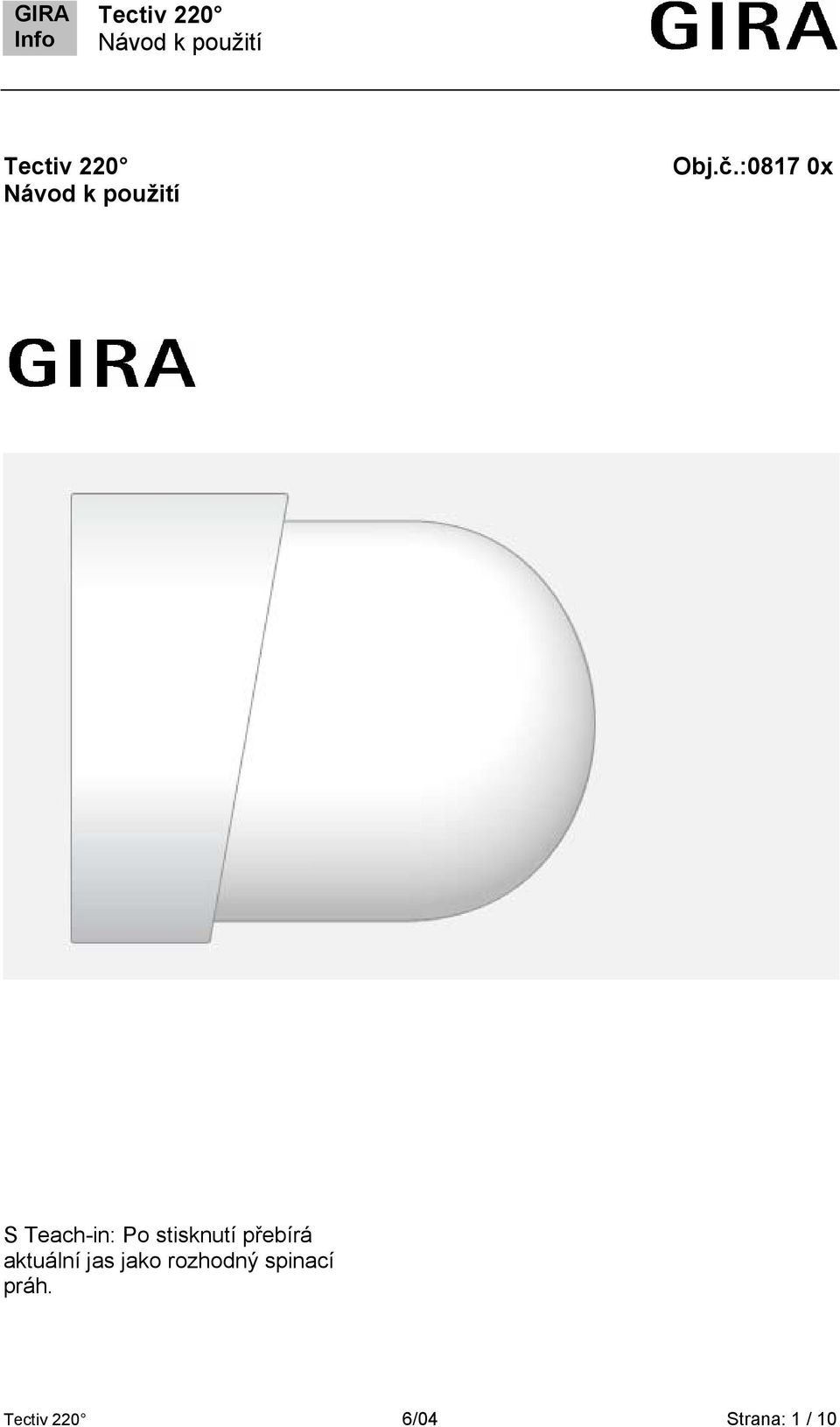

1 Obj.č.:0817 0x S Teach-in: Po stisknutí přebírá aktuální jas jako rozhodný spinací práh. 6/04 Strana: 1 / 10

2 Zapne. Vypne. Zcela sám od sebe. Gira reaguje na pohyb. Jakmile někdo vkročí do akčního rádius Tectivu a okolní úroveň jasu je pod nařízeným prahem, zapne se světlo. To nastane prakticky vždy večer při příchodu do domu. A zároveň i bezpečnost, protože nežádoucí návštěvník bude ihned prudce osvětlen. Nebude-li vyhodnocován žádný pohyb,světlo se opět vypne. Doba doběhu je nastavitelná: od 1 sekundy do 30 minut. Požadujeme-li aby Gira byl na 2 hodiny vyřazen z činnosti, může tento nastavit do polohy trvale ZAP. nebo trvale VYP. což umožňuje funkce Dear-doba-vypnuto. Také jasový práh se dá jednoduše změnit: Je tu požadovaný soumrak, stiskem tlačítka na Tectivu se tento jasový práh nastaví. S Girou získáte v domě více komfortu, bezpečnosti a úspornosti. Co Gira jako jeden z vůdčích výrobců moderních Elektroinstalačních systémů ještě dalšího nabízí, to se dozvíte v odborných Elektro prodejnách nebo na Internetu pod Se vším komfortem. Čidlo jasu si přímo kontroluje soumrakovou hodnotu pozor! Otočný ovladač Čidlo jasu nesmí být nastaven na minimum a na nesmí dopadat falešné světlo (např. odraz světla od okna) ani nesmí být zakrýván. Vyčkat na požadovaný soumrak a potom: 1. Kopule se otočí do leva pro sundání. 2. Červené Teach-tlačítko min. na 3 s stisknout ( nedotýkat se čočky!). LED začne blikat. 3. Kopule se opět nasadí a otočí doprava. Do 1 minuty je hodnota uložena, LED již více nebliká. Když je světlo již zapnuté, nejprve se vypne a s prvním pohybem opět zapne. Aktuelní jasová úroveň je uložena. Vymazání uložené hodnoty jasu: Jasový regulátor otočit na doraz do leva pak až do požadované hodnoty otáčet doprava. K potvrzení se rozbliká 3x červená LED. 6/04 Strana: 2 / 10

3 Zapojení s přídavným tlačítkem například, světlo je již zapnuté, když hosté přicházejí. Nebo zapnout na 2 hodin trvalé osvětlení na terase. Po uplynutí této doby se Tectiv vrací do normálního režimu. Tlačítko: 1x stlačit světlo ZAP doba doběhu. 2x stlačit trvale ZAP na 2 hodiny. 3x stlačit trvale VYP na 2 hodiny. Novým stiskem tlačítka zvolíte předcházející stav trvale ZAP nebo trvale Vyp. Montáž Ideální místo - Ve výšce 2,4 m (ideální montáž) - Stranově k pochozímu směru (největší citlivost) - Na místo bez otřesů a bez světelného zdroje(žárovka) - Bez zastínění zdmi a ploty. - Vyhnout se zdrojům rušení jako je, velký vítr hýbající s keři, frekventovaná ulice, domácí zvířata. 6/04 Strana: 3 / 10

4 Praktická montáž Pozor! Zabudování a montáže elektrických přístrojů mohou provádět pouze osoby s odbornou kvalifikací. Síťové napájení si odpojte! Potřebné šrouby, hmoždinky a vrtací šablonu najdete v příloze. 1. Podle vrtací šablony vyvrtat (Ø 6 mm). 2. Kabelový přívod prostrčit otvorem (nepoužívat žádný nůž!). 3. Zavedeme kabel a podstavec přišroubujeme. TOP / OBEN musí ukazovat nahoru, při montáži na strop na směr kterým se 4. Přívodní kabel zapojit podle schématu zapojení (viz strana 8/9). Vedení nevést přes svorky! Jinak nelze nasadit vrchní část. 5. U AP (montáž na omítku) kabelového přívodu: Odkryjte potřebné místo pro přivedení kabelu.. 6. Horní část zasunout až uslyšíte cvaknutí (pozor na vedení!). 7. Kopuli otočit doleva a nastavit (bajonet). 8. Čočku natočit, u montáže na strop otočit o 90. Nastavení a Test. Nastavení, Zaclonění, Pochozí test 1. Při pochozím testu regulátory jasu a doběhu otočit do polohy T. Regulátor citlivosti nesmí být nastaven na minimum. Jestli nepožadujeme plný dosah, čočku s nosičem čoček otočte dolů podle potřeby. Je-li to nutné otočit do strany. Pozor! Pochozí test provádějte při demontované kopuli. Akční rádius kontrolujte odkrokováním. U každé evidence pohybu bude svítit LED. Případně korigujte čočkovým nosičem. 2. Potlačení zdroje rušení: Odpovídající segmenty na objektivu se zakryjí přiloženým stínítkem se segmenty zalepenými lepící páskou. Jestli se stále nedosáhlo požadovaného výsledku, snížíte pomocí regulátoru nastavenou citlivost. 6/04 Strana: 4 / 10

5 3. Doba doběhu sepnutí: od 1 sekundy do 30 minut. 4. Jasové nastavení: od 3 do 1000 luxů nebo denního provoz. Doporučení: 15 luxů (střední poloha regulátoru jasové úrovně). Pozdější korektura: Viz Teach-in (Během pochozího testu není možné nastavovat jasovou prahovou úroveň Teach-in). 5. Kopule se posadí nadoraz a otočí doprava ( Tectiv smí být provozován jen s kopulí). 6/04 Strana: 5 / 10

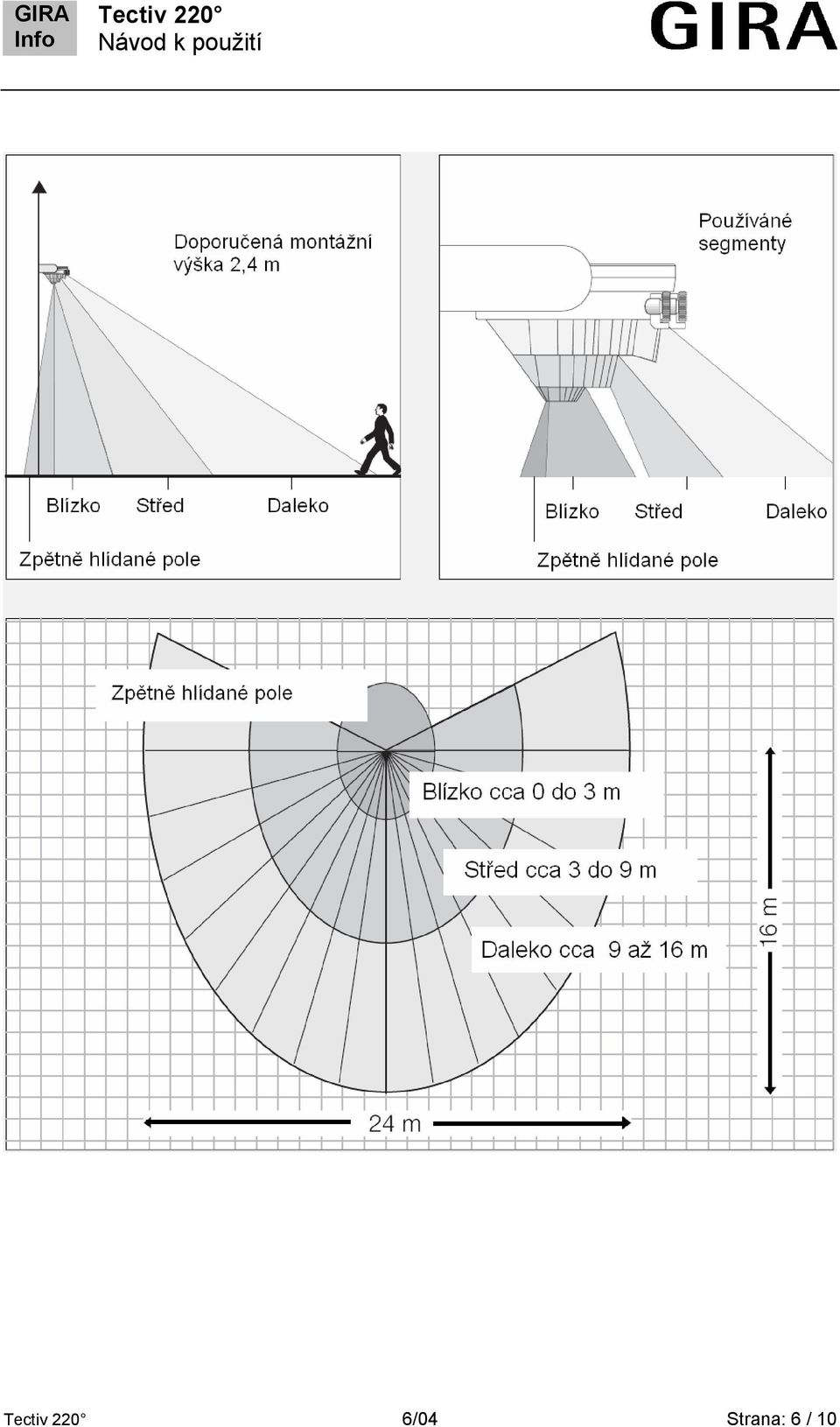

6 6/04 Strana: 6 / 10

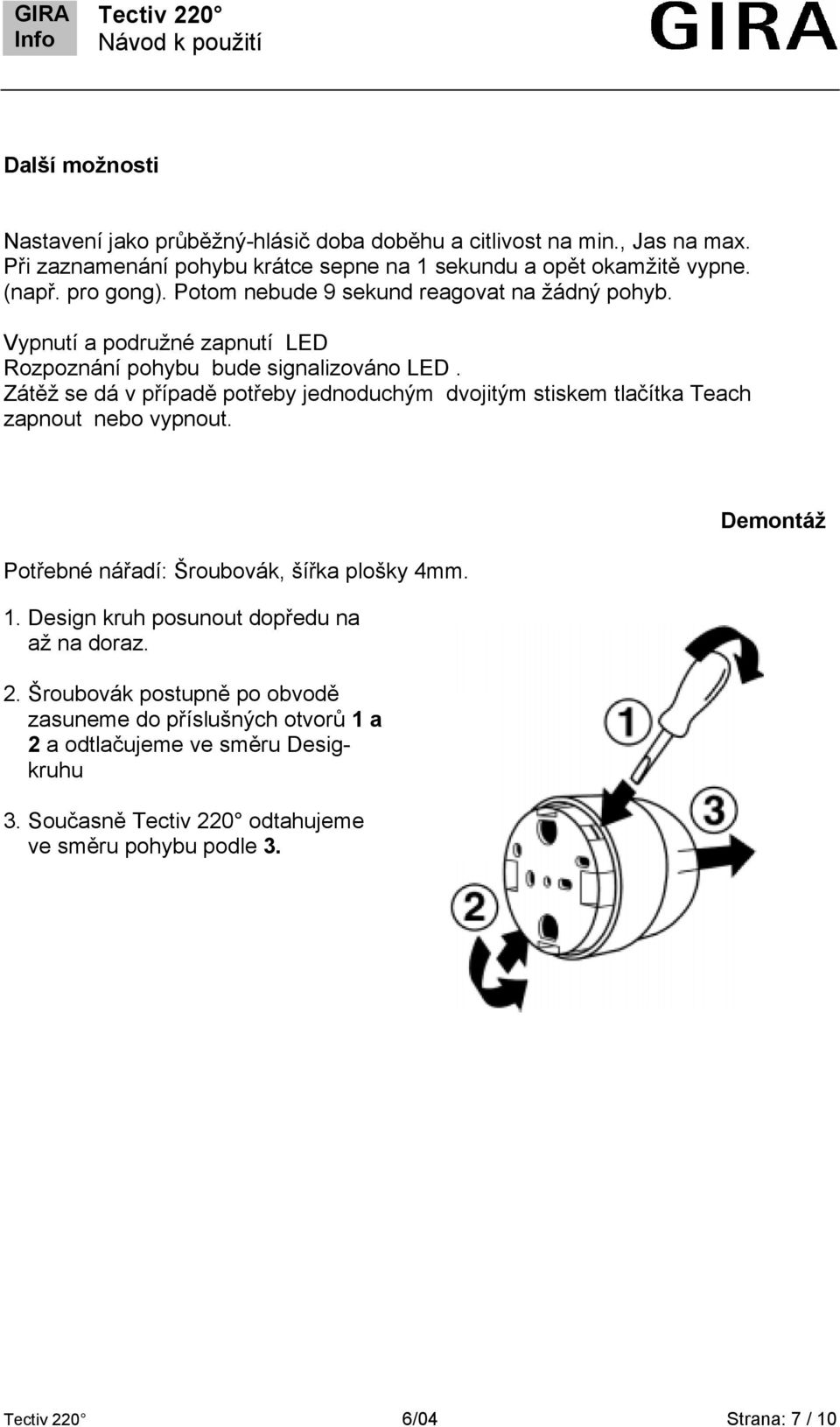

7 Další možnosti Nastavení jako průběžný-hlásič doba doběhu a citlivost na min., Jas na max. Při zaznamenání pohybu krátce sepne na 1 sekundu a opět okamžitě vypne. (např. pro gong). Potom nebude 9 sekund reagovat na žádný pohyb. Vypnutí a podružné zapnutí LED Rozpoznání pohybu bude signalizováno LED. Zátěž se dá v případě potřeby jednoduchým dvojitým stiskem tlačítka Teach zapnout nebo vypnout. Potřebné nářadí: Šroubovák, šířka plošky 4mm. 1. Design kruh posunout dopředu na až na doraz. 2. Šroubovák postupně po obvodě zasuneme do příslušných otvorů 1 a 2 a odtlačujeme ve směru Desigkruhu 3. Současně odtahujeme ve směru pohybu podle 3. Demontáž 6/04 Strana: 7 / 10

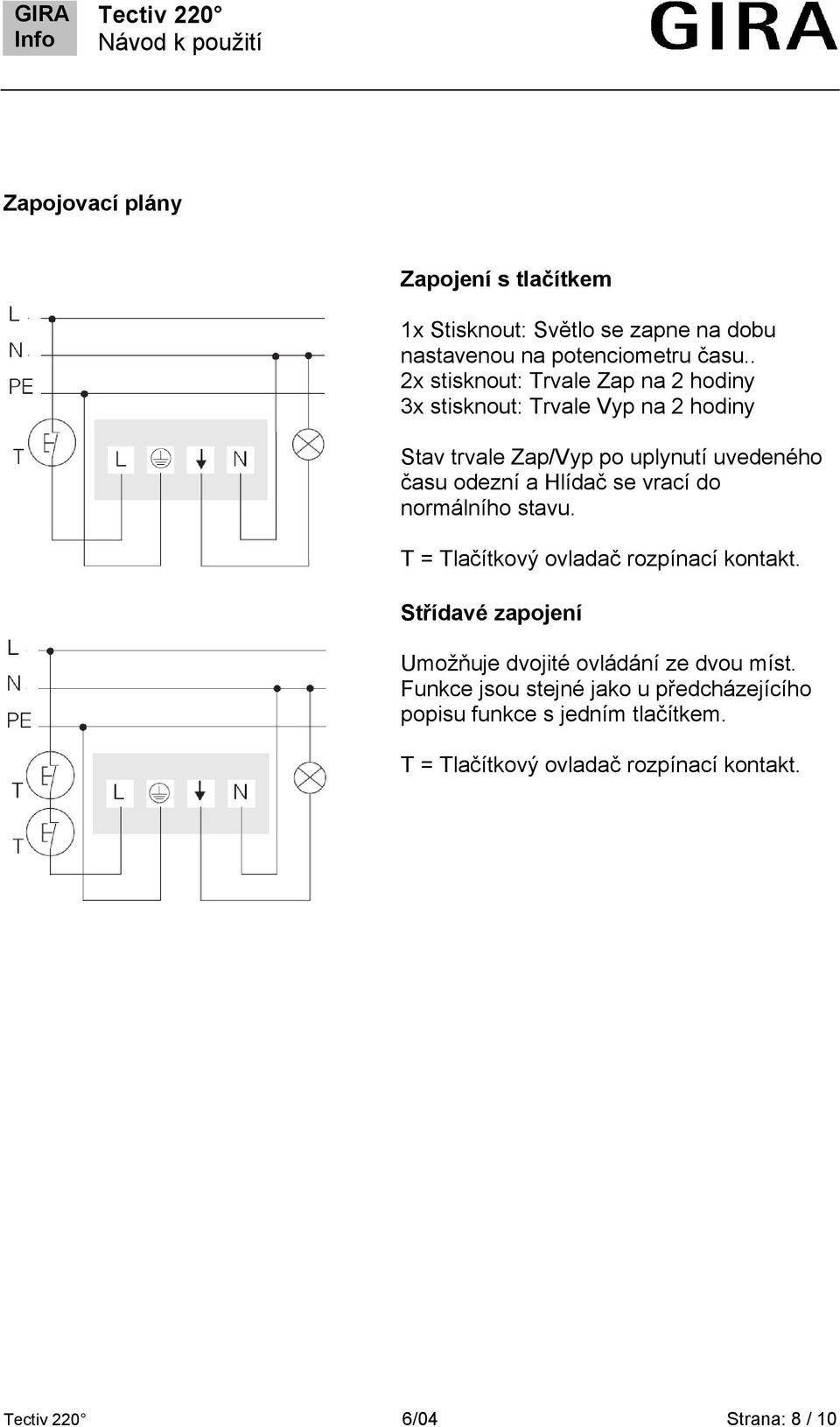

8 Zapojovací plány Zapojení s tlačítkem 1x Stisknout: Světlo se zapne na dobu nastavenou na potenciometru času.. 2x stisknout: Trvale Zap na 2 hodiny 3x stisknout: Trvale Vyp na 2 hodiny Stav trvale Zap/Vyp po uplynutí uvedeného času odezní a Hlídač se vrací do normálního stavu. T = Tlačítkový ovladač rozpínací kontakt. Střídavé zapojení Umožňuje dvojité ovládání ze dvou míst. Funkce jsou stejné jako u předcházejícího popisu funkce s jedním tlačítkem. T = Tlačítkový ovladač rozpínací kontakt. 6/04 Strana: 8 / 10

9 Dva vypínače S vypínačem S1 bude deaktivován Tectiv 220 a s vypínačem S2 osvětlení. Při aktivaci vypínače S1 bude aktivní, ovšem světlo nebude svítit pokud nebude S2 sepnut. S = vypínač Paralelní zapojení Paralelní zapojení s více Gira. Paralelním zapojením nebude zvýšen spínací výkon. T = Tlačítkový ovladač rozpínací kontakt. 6/04 Strana: 9 / 10

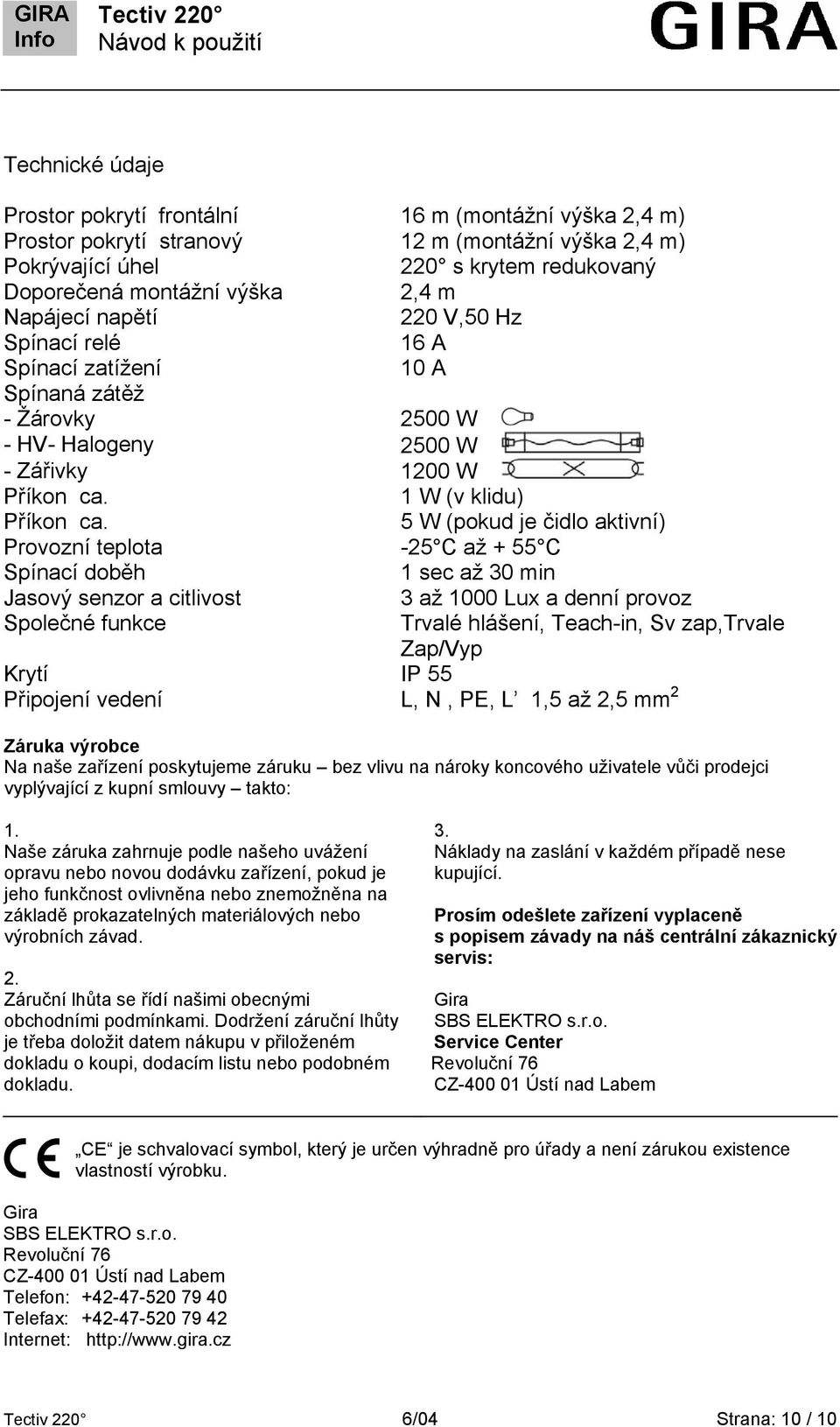

10 Technické údaje Prostor pokrytí frontální 16 m (montážní výška 2,4 m) Prostor pokrytí stranový 12 m (montážní výška 2,4 m) Pokrývající úhel 220 s krytem redukovaný Doporečená montážní výška 2,4 m Napájecí napětí 220 V,50 Hz Spínací relé 16 A Spínací zatížení 10 A Spínaná zátěž - Žárovky 2500 W - HV- Halogeny 2500 W - Zářivky 1200 W Příkon ca. 1 W (v klidu) Příkon ca. 5 W (pokud je čidlo aktivní) Provozní teplota -25 C až + 55 C Spínací doběh 1 sec až 30 min Jasový senzor a citlivost 3 až 1000 Lux a denní provoz Společné funkce Trvalé hlášení, Teach-in, Sv zap,trvale Zap/Vyp Krytí IP 55 Připojení vedení L, N, PE, L 1,5 až 2,5 mm 2 Záruka výrobce Na naše zařízení poskytujeme záruku bez vlivu na nároky koncového uživatele vůči prodejci vyplývající z kupní smlouvy takto: 1. Naše záruka zahrnuje podle našeho uvážení opravu nebo novou dodávku zařízení, pokud je jeho funkčnost ovlivněna nebo znemožněna na základě prokazatelných materiálových nebo výrobních závad. 2. Záruční lhůta se řídí našimi obecnými obchodními podmínkami. Dodržení záruční lhůty je třeba doložit datem nákupu v přiloženém dokladu o koupi, dodacím listu nebo podobném dokladu. 3. Náklady na zaslání v každém případě nese kupující. Prosím odešlete zařízení vyplaceně s popisem závady na náš centrální zákaznický servis: Gira SBS ELEKTRO s.r.o. Service Center Revoluční 76 CZ Ústí nad Labem CE je schvalovací symbol, který je určen výhradně pro úřady a není zárukou existence vlastností výrobku. Gira SBS ELEKTRO s.r.o. Revoluční 76 CZ Ústí nad Labem Telefon: Telefax: Internet: 6/04 Strana: 10 / 10
