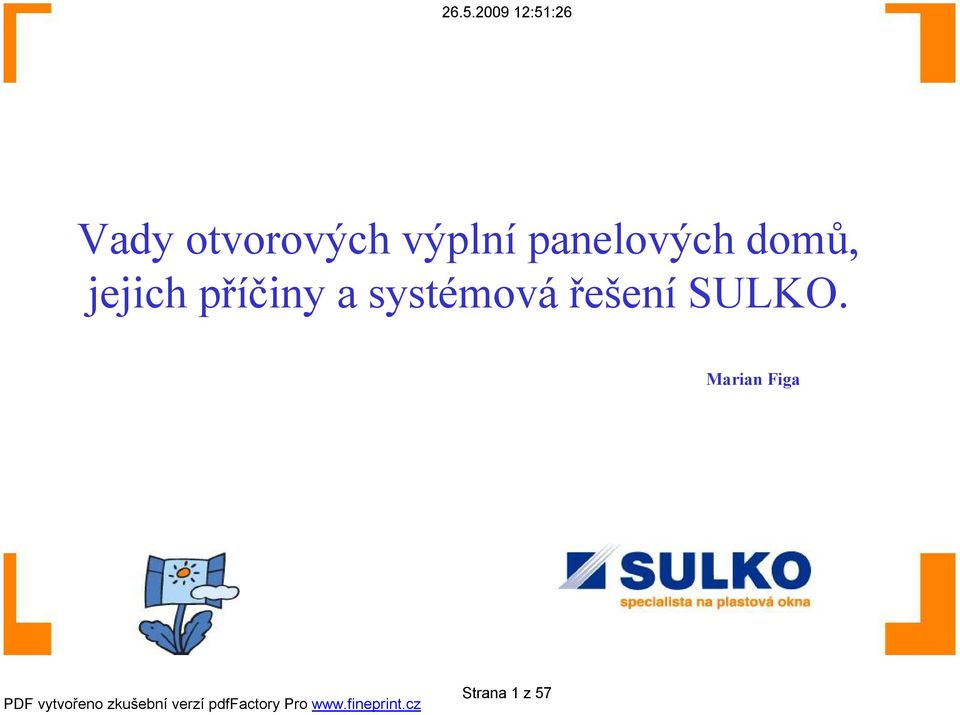

1 :51:26 Vady otvorových výplní panelových domů, jejich příčiny a systémová řešení SULKO. Marian Figa Strana 1 z 57

2 :51:26 Zdroje potíží při výměnách panelových oken. Vzhledem k množství používaných způsobů a technologií opláštění panelových budov je jasné, že při výměně typizovaných dřevěných oken za okna nová se setkáváme především s nepřesností rozměrů okenních otvorů, zakřivením ostění a nedostatkem pravých úhlů v otvoru způsobenými nedodržováním výrobních a montážních tolerancí a dále s problémem kotvení oken mimo rovinu sendvičové výplně, osazením parapetů na krátké hrany bez použití konzol, případným zateplením fasády a to ať už stávajícím (a jeho připojením na rám okna) tak už budoucím plánovaným zateplením, kdy musíme překrývat vzniklé mezery mezi rámem a venkovní špaletou okna apod. Při výměně nových výplní otvorů za původní se musíme vyrovnat se třemi zdroji možných potíží: 1. stavební konstrukce jednotlivých panelových soustav 2. návrh okna a způsob osazení pro jednotlivé soustavy včetně tepelně technických opatření 3. zajištění normové výměny vzduchu Strana 2 z 57

3 :51:26 Stavební konstrukce. Podíváme-li se na na detail ozubu v ostění panelů převážné většiny panelových soustav, zjistíme, že zejména z výrobních důvodů je po celém obvodě lemován nepřerušeným tepelným mostem, ať už se jedná o soustavy jednoplášťové či sendvičové. Základním zdrojem potíží se v tomto případě stává tvarový tepelný most v ostění, který neumožní při osazení oken běžným způsobem (bez současného zateplení ostění minimálně 30mm izolantu) udržet vnitřní povrchové teploty na vnitřním ostění okna nad teplotou rosného bodu. Z praktických zkušeností potom vyplývá, že ke všem soustavám nelze přistupovat stejně. Z průzkumů je zřejmé, že jednotlivé soustavy lze rozdělit dle tvaru ozubu ostění na tzv. "mělké a hluboké " zalomení. K těmto výchozím rozdílům byly zpracovány dva postupy osazování oken, které v případě hlubokého zalomení ostění využívají konstrukčního rámu vyvinutého na základě poznatků z výměn oken panelových domů v bývalém východním Německu, v případě mělkého zalomení je princip založen na jiné rovině osazení. Strana 3 z 57

4 :51:26 Stavební konstrukce vady, příčiny a řešení. Následující stránky jsou souhrnem těch nejběžnějších vad, které se vyskytují následně po výměně oken v jednotlivých panelových soustavách a jsou důsledkem nedodržení základních požadavků na konstrukci otvorových výplní, zejména nedodržení požadavků ČSN :2, které jsou definovány v zákoně 177/2006 Sb. a vyhlášce 148/2007 Sb.. Jsou členěny systematicky tak, že popisují vždy vzniklou závadu, poté příčiny vzniku této závady a následně standardně používané řešení v systému oken SULKO, které eliminuje vznik těchto závad. Všechny tyto závady se vyskytují v poměrně velké míře a jejich následné odstranění je technicky a finančně velmi náročné, v některých případech dokonce nemožné. Strana 4 z 57

5 :51:26 Stavební konstrukce vady mělké zalomení Strana 5 z 57

6 :51:26 Stavební konstrukce vady mělké zalomení. 4 5 A A B Strana 6 z 57

7 :51:26 Stavební konstrukce vady mělké zalomení. Obr.1 Odtržená vnitřní omítka u horního rámu okna, zřetelná degenerace a otevřená spára do izolantu Obr.2 Tentýž problém i v dolní části okna a u poprsníku parapetu, vše již značně zavlhlé se začínajícími projevy plísní Obr.3 Okno osazeno tak, že nebude možné zateplit minimálně 30mm izolantu a tudíž povrchové teploty na vnitřním ostění budou pod teplotou rosného bodu, se všemi negativními důsledky Obr.4 Okno osazeno k venkovnímu líci fasády a zednicky zapraveno v místě parapetu. V místě A je vzdálenost venkovního prostředí od vnitřního 30mm! Obr.5 Druhá strana stejného okna, mimo trhlin v omítce v místě B je vidět i zřetelné zatečení po stranách okna v místě B Strana 7 z 57

8 :51:26 Stavební konstrukce příčiny. Konstrukce panelu tzv. mělké zalomení ostění. Hloubka ozubu 80mm.Vyložení panelu 55 mm. Stávající okno o stavební hloubce 80mm je vsazeno do vnitřního líce panelu. Strana 8 z 57

9 :51:26 Stavební konstrukce příčiny. U mělkého zalomení ostění je hloubka zalomení ostění od 80mm do 130mm. V případě použití nového okna se stavební hloubkou 80mm a jeho osazení doražením k panelu směrem ven, tak jak je to bohužel většinou běžné, vzniká v místě styku okenního rámu s ostěním minišpaletka od 15 do 50mm. Na tomto místě jsou pak aplikovány běžné omítkoviny, které nedokáží a ani nemohou přenést dilatační zatížení vznikající pnutím v materiálech. Dochází pak k vypraskání omítek a otevření spáry směrem ven, kde do izolantu vnikají vodní páry z vnitřního prostředí a zatéká z venkovního. Díky minimálnímu přesahu parapetní hrany pak neumožňuje osadit vnitřní parapet a jeho absencí vzniká další velice slabé místo otvorové výplně, a to u podkladního profilu okna, který má stavební hloubku maximálně 40mm. Silné tepelné toky v těchto místech v součinnosti s nemožností efektivně zateplit venkovní špaletu a difúzně otevřenou připojovací spárou, jsou potom příčinou zvýšené tvorby kondenzátu na vnitřním ostění s důsledkem nevyhnutelného vytvoření plísní v ostění. Strana 9 z 57

10 :51:26 Stavební konstrukce příčiny. Ukázka průběhu izoterm a 2D výpočtu nejnižší povrchové teploty dle ČSN pro pětikomorové okno osazené standardním způsobem do mělkého zalomení ostění. Předepsaná nejnižší povrchová teplota ostění má být 13,6 C Strana 10 z 57

11 :51:26 Stavební konstrukce správné řešení. Správné řešení mělkého zalomení ostění spočívá v použití jiné roviny osazení než je běžné, a to zpět na vnitřní rovinu panelu. V součinnosti se speciálně vyvinutým obvodovým límcem o šířce 55mm, který je mechanicky spojen s oknem, pak tento způsob osazení umožňuje bezproblémové zateplení venkovního ostění 40mm izolantu. Vzniklá venkovní spára, mezi ozubem panelu a rámem okna je pak důsledně přiizolována a parotěsně uzavřena vůči vlivům vodních par. Vnitřní parapet se stává nedílnou součástí okna a nahrazuje podkladní profil okna tak, aby bylo možné v místě pod parapetem eliminovat tvarové tepelné mosty a provést zateplení tohoto kritického místa. Strana 11 z 57

12 :51:26 Stavební konstrukce správné řešení. Systém oken SULKO NR Speciální narážecí obvodový límec s šířkou 55 mm umožňuje: Osazení okna tak, aby bylo možné zateplení venkovní špalety Eliminaci tepelných mostů na styku panel a rám okna Eliminaci veškerých zednických prací Dodržení ČSN Difúzní uzávěru připojovací spáry Strana 12 z 57

13 :51:26 Stavební konstrukce správné řešení. Spojení systému oken SULKO NR a POLAR DESIGN pak umožňuje dosáhnout povrchových teplot vysoko nad požadavky normy. Strana 13 z 57

14 :51:26 Stavební konstrukce správné řešení. SULKO NR použití narážecího límce umožňuje precizní napojení na omítku s vytvořením parotěsné uzávěry. SULKO NR integrovaný parapet bez použití konzolí pro dokonalý detail a eliminaci tepelných mostů. Strana 14 z 57

15 :51:26 Stavební konstrukce správné řešení. SULKO NR venkovní zateplení v síle 40mm na konstrukční soustavě VVU-ETA. Zatepleno je i pod venkovním parapetem. Strana 15 z 57

16 :51:26 Stavební konstrukce vady hluboké zalomení. Hluboké zalomení soustava B70. Použití okna se stavební hloubkou 70mm vede bez venkovního zateplení k tvorbě kondenzátu v místě připojení okna na stěnu. Nevyřešený detail připojení vnitřního parapetu k oknu a jeho osazení vede ke vzniku plísní i na sanitárním silikonu. Strana 16 z 57

17 :51:26 Stavební konstrukce vady hluboké zalomení. Špatně zapěněná spára a absence parotěsné uzávěry vede k degeneraci izolantu v připojovací spáře se všemi důsledky. Takto malá mocnost izolantu nestačí eliminovat tvarové tepelné mosty v ostění v součinnosti s netěsnou venkovní spárou. Strana 17 z 57

18 :51:26 Stavební konstrukce vady hluboké zalomení. Tepelné mosty a vlhkost izolantu zapříčiňují vznik plísní již pod oknem u podkladního profilu. Jejich rozšíření do interiéru je jen otázkou času. Okno osazeno špatně vůči tepelněizolační rovině panelu = degenerace povrchů i u šestikomorového okna. Strana 18 z 57

19 :51:26 Stavební konstrukce příčiny. Hluboké zalomení ostění T06B. Zřetelně je vidět jakým způsobem je provedeno zmonolitnění moniérky a nosné části panelu přes sendvičovou výplň. V tomto místě bylo osazeno původní okno se stavební hloubkou, včetně lištování, 100 mm. Při použití oken se standardní stavební hloubkou je nasnadě, že tvarový tepelný most v tomto místě je velice výrazný a jeho eliminace je bez současného zateplení nemožná. Strana 19 z 57

20 :51:26 Stavební konstrukce příčiny. Hluboké zalomení ostění T06B. Část u balkónových dveří. Do trhlin, které vymezují prostor sendviče, v tomto případě polystyrenu, by probíhalo, při použití standardního rámu, kotvení okna rámovými hmoždinkami. O jeho smyslu a kvalitě se potom dá zcela pochybovat. Strana 20 z 57

21 :51:26 Stavební konstrukce správné řešení. Správné řešení hlubokého zalomení ostění spočívá v použití jiné konstrukční hloubky profilu, odsazení kotvící roviny do prostoru nosné části panelu a eliminaci tvarových tepelných mostů.v součinnosti se speciálně vyvinutým systémem naklapávacích lišt, které jsou mechanicky spojeny s rámem a opatřeny silikonovým jazýčkem potom eliminujeme veškeré vnitřní zednické práce. Tento způsob osazení umožňuje bezproblémové zateplení venkovního ostění izolantem a jeho napojení na rám okna. I přesto, že pokud rozšířenou předkomoru profilu přiizolujeme, není venkovní zateplení ostění nutné. Vnitřní parapet se pak stává nedílnou součástí okna a nahrazuje podkladní profil okna tak, aby bylo možné v místě pod parapetem eliminovat tvarové tepelné mosty a provést zateplení tohoto kritického místa. Strana 21 z 57

22 :51:26 Strana 22 z 57

23 :51:26 Strana 23 z 57

24 Systém oken 12:51:26 SULKO HR+ pro hluboké zalomení ostění. Speciální profil se stavební šířkou 115 mm umožňuje: Zateplení venkovní špalety Ukotvení okna mimo prostor sendviče Eliminaci veškerých zednických prací Dodržení ČSN Difúzní uzávěru připojovací spáry Strana 24 z 57

25 :51:26 Stavební konstrukce správné řešení. SULKO HR+ Díky důmyslnému systému lišt mechanicky spojenému s rámem okna získáme čisté detaily provedení bez nutnosti zednického zapravení. Parapet je nedílnou součástí okna. Strana 25 z 57

26 :51:26 Stavební konstrukce správné řešení. SULKO HR + Provedení bez venkovního zateplení na konstrukční soustavě T06B. Přitepleno je pod venkovním parapetním překrývacím plechem. Strana 26 z 57

27 :51:26 Stavební konstrukce správné řešení. SULKO HR + Dokonalý detail napojení na venkovní zateplení na konstrukční soustavě OP Zatepleno je i pod venkovním parapetem. Strana 27 z 57

28 :51:27 Stavební konstrukce meziokenní vložky. Jednou z nejvíce opomíjených částí panelového domu je problematika meziokenních vložek, jejich výměna a nahrazení meziokenními vložkami nové generace. U panelových domů převážně s mělkým zalomením ostění ( např. T06B, HK 65, HK 69, VVU-ETA-předrevizní, T08Bpředrevizní, PS 69 ) existují v zásadě pouze dva způsoby jak provést výměnu stávající MIV - meziokenní vložky (PSV) montované současně s okny za novou. Tím prvním způsobem je vyzdění nových MIV ze zdiva ( např. plynosilikát, pórobeton), kde do montovaného skeletu panelového domu vlastně vkládáme pevně uložený prvek, který nám spojuje rozdílně pracující části obvodového pláště. Druhý způsob řešení SULKO - spočívá v záměně stávající MIV za nový prefabrikovaný dílec vyrobený na bázi Cetris desky. Šířka MIV REHAU je totožná s šířkou panelu a napojení MIV na panel je provedeno pružně bez jakýchkoliv zednických prací nebo mokrých procesů. Splňují s velkou rezervou všechny požadavky norem pro obvodový plášť budov (kw= 0,35) a jsou vyráběny jako konstrukční části druhu D2 vyhovují normě pro požární pásy budov kategorie EI 30 a EI 60. Použití těchto MIV umožňuje provést výměnu oken a MIV v bytu za jeden den. Na tomto místě je nutné podotknout, že nelze v žádném případě provést záměnu stávající meziokenní vložky za prostou plastovou výplň (většinou pevné zasklení s PVC výplní 24 mm, kw= 3,1 a více), která zcela nevyhovuje tepelně-technickým, zvukově-izolačním a hlavně požárním normám. Tím představují pro uživatele domu obrovské riziko v šíření požáru mezi byty a zejména v zakouření a zahoření únikových cest po schodištích. Strana 28 z 57

29 :51:27 Stavební konstrukce meziokenní vložky. Jedna ze soustav využívající meziokenní vložky. Otvorové výplně jsou tvořeny průběžnými pásy oken s požárními úseky chodba byt. Strana 29 z 57

30 :51:27 Stavební konstrukce meziokenní vložky. Silně narušené meziokenní dílce, do kterých, pokud by proběhla výměna oken bez výměny MIV, nelze nová okna bezpečně ukotvit. Tyto dílce stěží unesou samy sebe. Strana 30 z 57

31 :51:27 Strana 31 z 57

32 :51:27 Stavební konstrukce vady meziokenní vložky. Varianta zateplení MIV bez výměny oken. Detail u parapetu, kde zakrytím odtokových drážek MIV dochází k zatékání kondenzátu do interiéru Strana 32 z 57

33 :51:27 Stavební konstrukce vady meziokenní vložky. Důsledek předcházejícího řešení. Strana 33 z 57

34 :51:27 Stavební konstrukce vady meziokenní vložky. Varianta náhrada MIV pevným zasklením s PUR plastovou výplní. Strana 34 z 57

35 :51:27 Stavební konstrukce vady meziokenní vložky. Varianta vyzdění MIV, z pórobetonu o síle 70 mm, bez zateplení. Detaily profesionální spáry v nadpraží a u parapetu. Takto provedeno i u požárních pasů. Strana 35 z 57

36 :51:27 Stavební konstrukce vady meziokenní vložky. Varianta vyzdění MIV, z pórobetonu o síle 250 mm, bez zateplení. Detaily připojení vyzdívky k panelu po první zimě. Takto provedeno i u požárních pasů. Strana 36 z 57

37 :51:27 Stavební konstrukce vady meziokenní vložky. Varianta náhrada MIV na požárním úseku pevným zasklením s PUR plastovou výplní bez požární odolnosti. Možné následky jsou znepokojující. Strana 37 z 57

38 :51:27 Stavební konstrukce meziokenní vložky. Správné řešení: Prefabrikovaný dílec se skladebnou šíří 190 mm, součinitelem prostupu tepla 0,3 Wm 2 k -1, zvukovým útlumem 42 db, pružně uloženým na kluzných kotvách mezi panely. Provedení bez požární odolnosti, s požární odolností EW 30 a EW 60 při splnění požadavků na konstrukci typu D2. Strana 38 z 57

39 :51:27 Stavební konstrukce meziokenní vložky. Strana 39 z 57

40 :51:27 Stavební konstrukce meziokenní vložky. Strana 40 z 57

41 :51:27 Stavební konstrukce meziokenní vložky. Strana 41 z 57

42 :51:27 Stavební konstrukce lodžiové stěny. Strana 42 z 57

43 :51:27 Stavební konstrukce lodžiové stěny. Strana 43 z 57

44 :51:27 Stavební konstrukce lodžiové stěny. Strana 44 z 57

45 :51:27 Stavební konstrukce lodžiové stěny. Strana 45 z 57

46 :51:27 Stavební konstrukce lodžiové stěny. Strana 46 z 57

47 :51:27 Stavební konstrukce lodžiové stěny. Strana 47 z 57

48 :51:27 Stavební konstrukce připojovací spára. Základní požadavky na připojovací spáru dle obecné teorie tvorby otvorových výplní: Nulová zatékavost připojovací spárou Nulová průvzdušnost připojovací spárou Tepelně izolační vlastnosti Zamezení kondenzace vody uvnitř připojovací spáry Umožnění provedení kotvení otvorové výplně Funkčnost po celou dobu životnosti stavby Přenos veškerého zatížení konstrukce od dilatace způsobené tepelnou roztažností materiálů a změnou objemových hmotností, přes mechanické zatržení užíváním, až po stárnutí použitých materiálů. Strana 48 z 57

49 :51:27 Stavební konstrukce vady připojovací spáry. Obě tyto poruchy mají stejnou příčinu. Nedodržení ustanovení ČSN o trvalém zatěsnění připojovací spáry. Strana 49 z 57

50 :51:27 Stavební konstrukce vady připojovací spáry. Exteriér Silikon PU pěna Zóna ochrana před povětrnostními vlivy Schéma běžného provedení připojovací spáry v ostění okna. Připojovací spára je utěsněna z venkovní strany silikonem, zevnitř zednicky zapraveno. Interiér Omítka Zóna funkční oblast Zóna předěl od venkovního prostředí Difuze do venkovního prostředí přerušena, většina kondenzátu vzniklého difuzí z vnitřního prostředí se hromadí v izolantu připojovací spáry a v důsledku toho dochází k vlhnutí PUR pěny jako izolantu. Vlhký izolant se stává vodičem tepla a dochází až k promrzání celého ostění okna i na vnitřním povrchu Strana 50 z 57

51 Exteriér Ilmod :51:28 Stavební konstrukce připojovací spára. Správné řešení SULKO S3 1-komponentní pěna Illmod 600 je předstlačená impregnovaná pěnová páska, která se osvědčila hlavně při potřebě dlouhodobého utěsnění spár proti průchodu vlhkosti, prachu, vodě, dešti a průvanu. Produkt tvoří jednostranně lepící polyuretanová těsnící páska se strukturou otevřených buněk. K impregnaci je použito syntetické pryskyřice, která zlepšuje její třídu hořlavosti. Interiér Okenní folie 1 1 komponentní pěna je obzvláště vhodná při montáži otvorových výplní a dveří rovněž pro vyplnění a utěsnění spár. Slouží jako tepelně a zvukově izolační materiál vhodný též pro lepení. Okenní fólie I (interiér) se skládá z hliníkové fólie vyztužené skelným vláknem, odolné proti roztržení. Fólie je opatřená pro snadnou a rychlou aplikaci: a) butylovou páskou na straně lepené na zeď b) samolepící vrstvou na straně lepené na rám otvorové výplně Záruka 10 let na připojovací spáru. Strana 51 z 57

52 :51:28 Stavební konstrukce připojovací spára. Nulová zatékavost připojovací spárou: S1 - Komprimovaná páska na venkovní pozici má při správné montáži nulovou zatékavost při malém difuzním odporu. To umožní odvětrat případnou kondenzovanou vlhkost mimo připojovací spáru. Tepelně izolační vlastnosti: Správné řešení SULKO S3 S2 - Jednokomponentní polyuretanová pěna je výborným tepelným izolantem Nulová průvzdušnost připojovací spárou: S3 - Vnitřní parotěsná folie zabraňuje vnitřnímu vlhkému vzduchu vstupovat do připojovací spáry, při správném použití je těsnost absolutní a trvalá. Tato folie také odolává dilatačním pohybům jednotlivých materiálů. Zamezení kondenzace vody uvnitř připojovací spáry: Součinností vnitřní parotěsné uzávěry a venkovní vodovzdorné, ale paropropustné uzávěry je dosaženo zamezení kondenzace vody ve spáře. Všechny tyto materiály jsou dlouhodobě stabilní a umožňují dokonalé kotvení otvorových výplní. Strana 52 z 57

53 :51:28 Výměna vzduchu - vady. Vznik kondenzátu na skle stěnách a v místnostech mají jedinou příčinu: vysokou vzdušnou vlhkost ve spojení s povrchovou teplotou pod hodnotou rosného bodu. Strana 53 z 57

54 :51:28 Výměna vzduchu - vady. Tvorba plísní je pak pouze otázkou času. Strana 54 z 57

55 :51:28 Výměna vzduchu - příčiny. Příčinou vysoké vzdušné vlhkosti v bytech je infiltrace, která přímo úměrně souvisí s výše popisovaným problémem, a tím je vznik nadměrné povrchové kondenzace v kritických místech ostění a následných plísní v této oblasti. Dá se říci, že právě díky netěsnosti oken (například hodnota pro nová typizovaná dřevěná okna DOZ dle listu ČSAV z roku 1980 byla udávána ilv=2, 0 m3/ms, která přesahuje veškeré meze soudnosti o uvažované spárové infiltraci natolik, že zajišťuje x-násobek nutné výměny vnitřního objemu vzduchu) se snižovalo riziko kritického bodu pro vznik kondenzátu a to snížením relativní vnitřní vlhkosti, která má zásadní vliv na velikost hodnoty rosného bodu. Často a zcela neprávem se okna nové konstrukce (plastová, dřevěná, Euro) osočují za původce problému. Zcela laicky se tato těsnost-technický parametr zaměňuje za negativní vadu, neboť ve standartu se pohybuje a=0, 04-0, 06 m3/mh dle DIN ( při p=10 ), což dle ČSN /97 přibližně odpovídá hodnotě součinitele ilv, =0, 02.10' m3/mspa -67. Nová okna jsou téměř absolutně těsná, což zejména u zateplených domů, kde je eliminována průvzdušnost pláště může činit bez odpovídajících vzduchotechnických opatření potíže. Strana 55 z 57

56 :51:28 Výměna vzduchu správné řešení. Pro zajištění příznivého mikroklimatu uvnitř bytu je u oken bezpodmínečně nutné provést příslušné úpravy tak, aby okna po výměně vyhověla pro daný sledovaný prostor. Problematika infiltrace ("znetěsnění spár") byla již v roce 1986 odzkoušena v IFT Rosenheim a dnes by ji měl každý dodavatel považovat za běžnou záležitost, související s funkcí okna. Množství infiltrovaného vzduchu je navíc možné, raději řekněme nutné, naladit požadavkům např. daného bytu tak, že nejsou nutné tyto úpravy na všech oknech. Naladit tak, aby vzhledem k orientaci převládajících větrů, výšce umístění bytu a například možnosti příčného celoplošného provětrání, byla tato minimální hygienická výměna zaručena. Úpravu lze navíc provést kdykoliv na již zabudovaném okně nebo případně bez trvalého poškození okna vrátit do původního stavu. Například na běžném panelákovém okně modulu 210 / 160 lze tímto způsobem zajistit výměnu až 25 m3/h při rozdílu tlaku 300 Pa Tato infiltrace je provedena těsněním bez těsnících praporků na rámu okna a perforovaným těsněním na okenním křídle. Novinkou mezi větracími systémy je rekuperační provedení oken SULKO HR, kde použitím speciální klapky mimo prostor křídla přivádíme do místnosti vzduch, který se ohřívá teplem unikajícím přes konstrukci okna ven. Strana 56 z 57

57 :51:28 Výměna vzduchu správné řešení. Zajištění infiltrace s využitím částečné ztráty tepla vedením v profilu, na principu předávání tepla unikajícího konstrukcemi obvodového pláště rámovými profily Toto teplo se částečně využívá k předehřívání vzduchu, který vstupuje do interiéru a má zajišťovat hygienickou výměnu vzduchu vnitřního prostředí. Příznivá teplota vstupujícího vzduchu i při extrémně nízkých teplotách. Při -12 C venkovní teploty teplota vstupujícího vzduchu +12 C Téměř nulový úbytek parametru R W, a to i při vysokých nárocích na útlum hluku okny. Speciální profil rámu konstrukční hloubky 115 mm s částečně izolovanou předkomorou. Vnitřní povrchové teploty t i rámu splňují požadavky nového znění tepelně-technické normy ČSN Základní nastavení objemu vzduchu ve vztahu k velikosti místnosti a umístění okna na fasádě. Zajištění stálé výměny vzduchu s minimálním vlivem lidského faktoru. Možná regulace objemu vzduchu uživatelem (40 100%). Strana 57 z 57
