1 Ver. 2.0 určené pro použití s GSM moduly Siemens

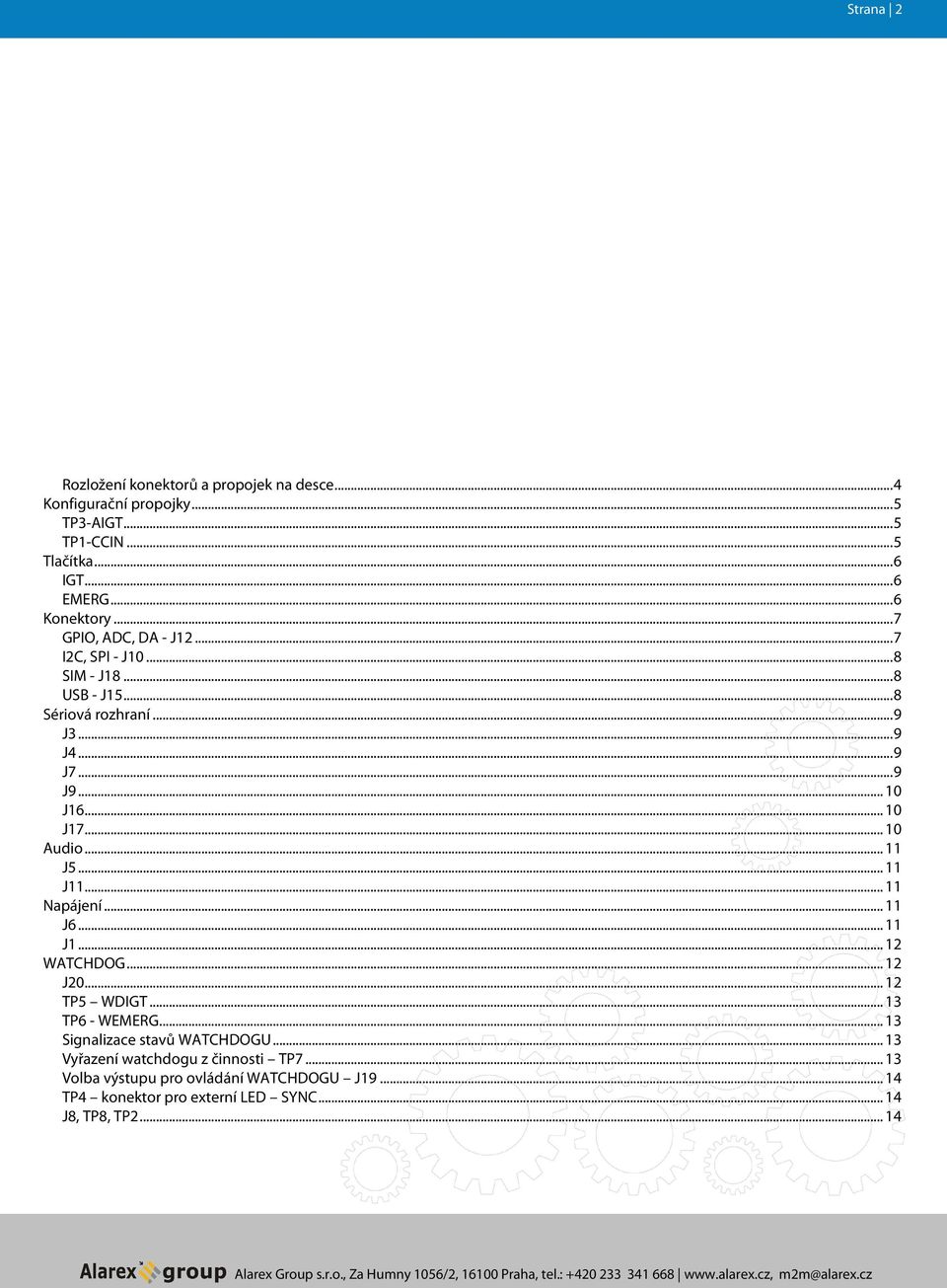

2 Strana 2 Rozložení konektorů a propojek na desce...4 Konfigurační propojky...5 TP3-AIGT...5 TP1-CCIN...5 Tlačítka...6 IGT...6 EMERG...6 Konektory...7 GPIO, ADC, DA - J I2C, SPI - J SIM - J USB - J Sériová rozhraní...9 J3...9 J4...9 J7...9 J J J Audio J J Napájení J J WATCHDOG J TP5 WDIGT TP6 - WEMERG Signalizace stavů WATCHDOGU Vyřazení watchdogu z činnosti TP Volba výstupu pro ovládání WATCHDOGU J TP4 konektor pro externí LED SYNC J8, TP8, TP

3 Strana 3 Vážený zákazníku, děkujeme za koupi našeho produktu M2M Universal Motherboard určené pro použití s GSM moduly Siemens TC65, XT65, AC75, XT75 a dalšími. Deska byla navržena jako vývojový prostředek nebo jako základ GSM aplikací.

4 Strana 4 Rozložení konektorů a propojek na desce

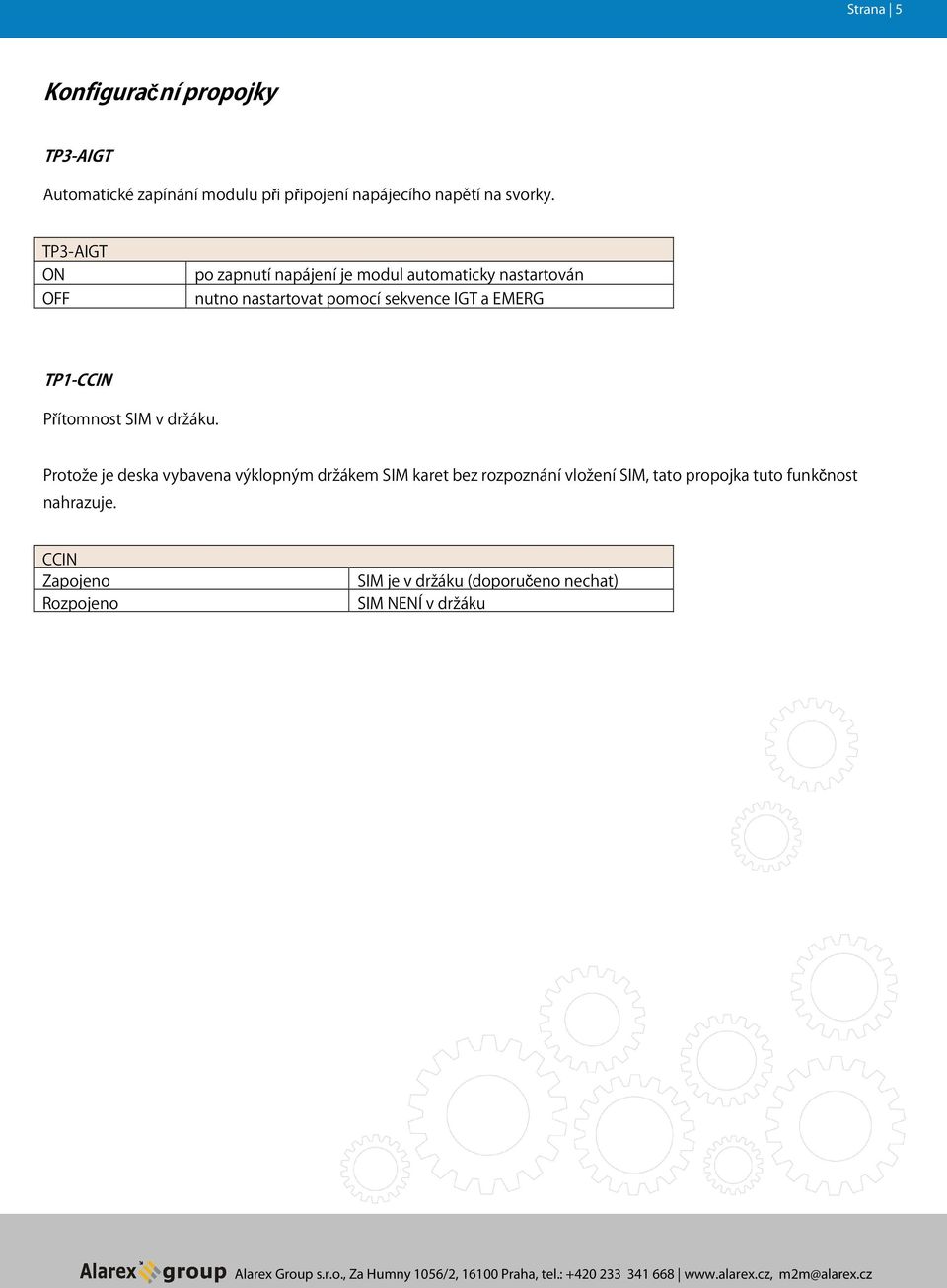

5 Strana 5 Konfigurační propojky TP3-AIGT Automatické zapínání modulu při připojení napájecího napětí na svorky. TP3-AIGT ON OFF po zapnutí napájení je modul automaticky nastartován nutno nastartovat pomocí sekvence IGT a EMERG TP1-CCIN Přítomnost SIM v držáku. Protože je deska vybavena výklopným držákem SIM karet bez rozpoznání vložení SIM, tato propojka tuto funkčnost nahrazuje. CCIN Zapojeno Rozpojeno SIM je v držáku (doporučeno nechat) SIM NENÍ v držáku

6 Strana 6 Tlačítka IGT Tlačítko pro simulaci signálu IGT. Slouží k zapínání modulu. Krátce podržet. EMERG Tlačítko pro simulaci signálu EMERG. Slouží k vypnutí modulu.

7 Strana 7 Konektory GPIO, ADC, DA - J12 GPIO (J12) 1 GPIO1 * 2 GPIO2 * 3 GPIO3 * 4 GPIO4 * 5 GPIO5 * 6 GPIO6 * 7 GPIO7 * 8 GPIO8 * 9 GPIO9 * 10 GPIO10 * 11 IGT 12 EMERG 13 AD1 14 AD2 15 VDDLP 16 DA1 17 GND 18 GND 19 +BATT 20 3V * GPIO 1 10 mají v sérii 1K rezistor

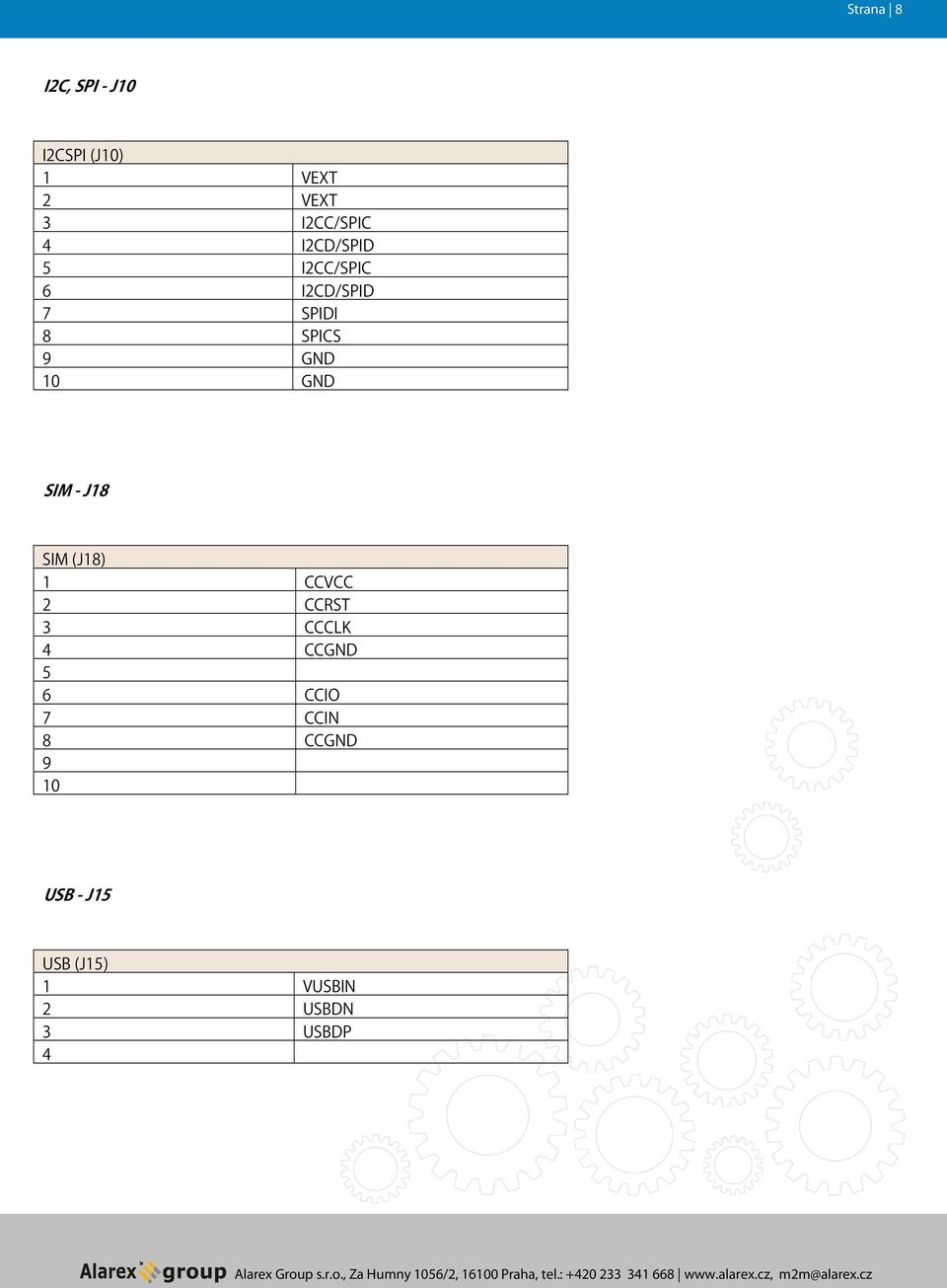

8 Strana 8 I2C, SPI - J10 I2CSPI (J10) 1 VEXT 2 VEXT 3 I2CC/SPIC 4 I2CD/SPID 5 I2CC/SPIC 6 I2CD/SPID 7 SPIDI 8 SPICS 9 GND 10 GND SIM - J18 SIM (J18) 1 CCVCC 2 CCRST 3 CCCLK 4 CCGND 5 6 CCIO 7 CCIN 8 CCGND 9 10 USB - J15 USB (J15) 1 VUSBIN 2 USBDN 3 USBDP 4

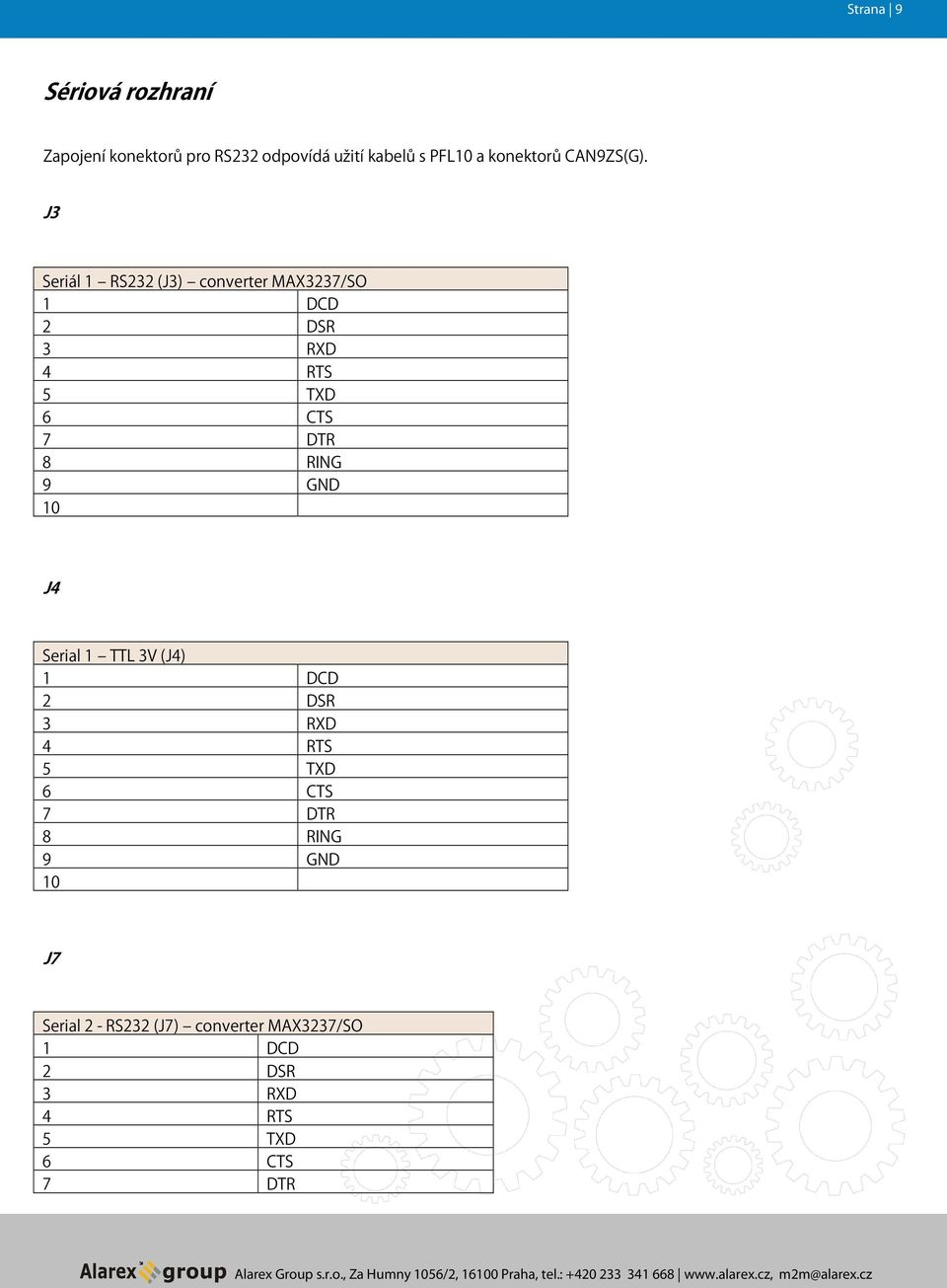

9 Strana 9 Sériová rozhraní Zapojení konektorů pro RS232 odpovídá užití kabelů s PFL10 a konektorů CAN9ZS(G). J3 Seriál 1 RS232 (J3) converter MAX3237/SO 1 DCD 2 DSR 3 RXD 4 RTS 5 TXD 6 CTS 7 DTR 8 RING 9 GND 10 J4 Serial 1 TTL 3V (J4) 1 DCD 2 DSR 3 RXD 4 RTS 5 TXD 6 CTS 7 DTR 8 RING 9 GND 10 J7 Serial 2 - RS232 (J7) converter MAX3237/SO 1 DCD 2 DSR 3 RXD 4 RTS 5 TXD 6 CTS 7 DTR

10 Strana 10 8 RING 9 GND 10 J9 Serial 2 TTL 3V (J9) 1 DCD 2 DSR 3 RXD 4 RTS 5 TXD 6 CTS 7 DTR 8 RING 9 GND 10 J16 J ON RS232 na konektoru J3 2-3 OFF 3VTTL na konektoru J4 Přepínání režimu ASC0 mezi 3VTTL a RS232 úrovněmi napětí. J17 J ON RS232 na konektoru J7 2-3 OFF 3VTTL na konektoru J9 Přepínání režimu ASC1 mezi 3VTTL a RS232 úrovněmi napětí.

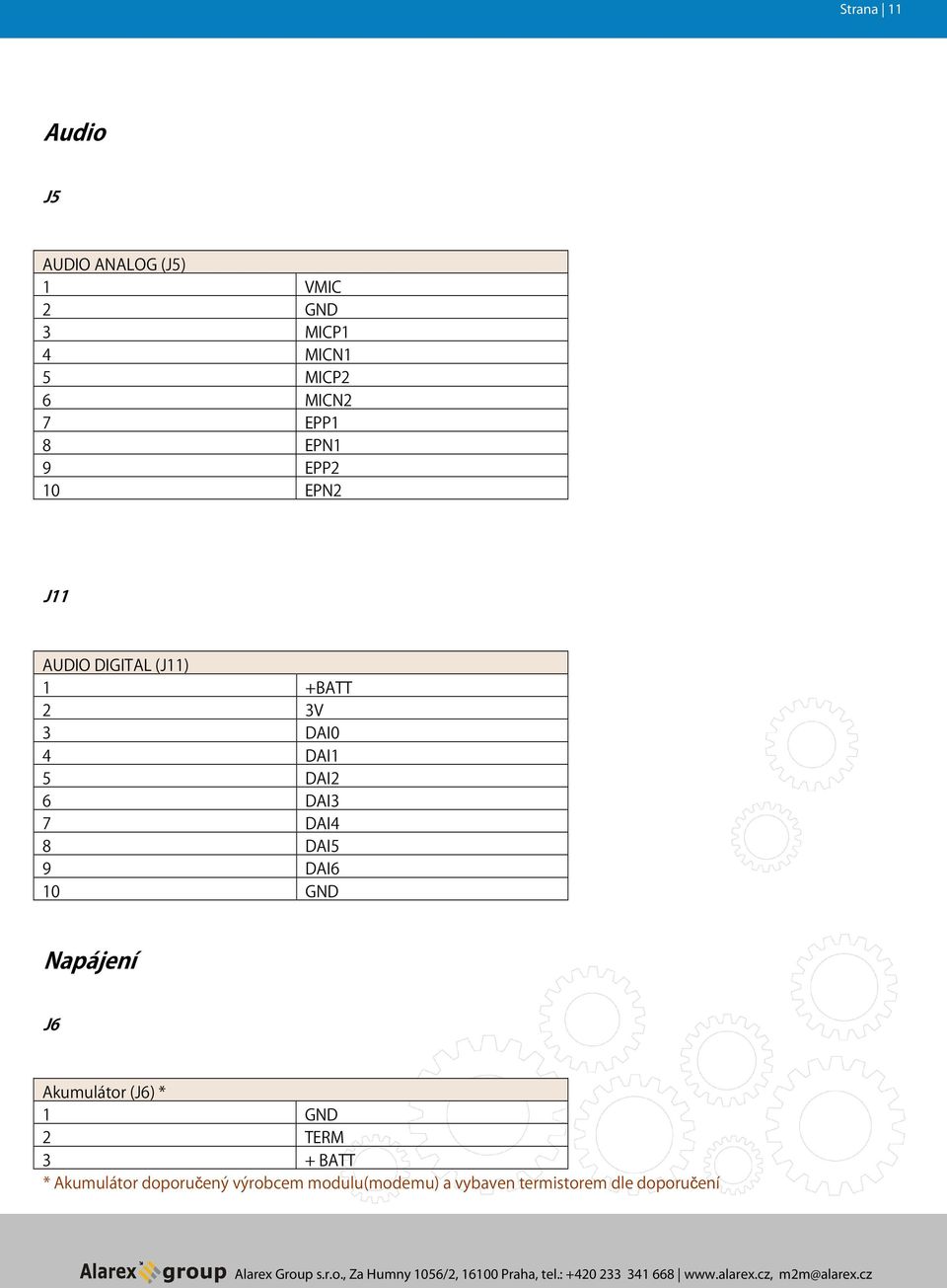

11 Strana 11 Audio J5 AUDIO ANALOG (J5) 1 VMIC 2 GND 3 MICP1 4 MICN1 5 MICP2 6 MICN2 7 EPP1 8 EPN1 9 EPP2 10 EPN2 J11 AUDIO DIGITAL (J11) 1 +BATT 2 3V 3 DAI0 4 DAI1 5 DAI2 6 DAI3 7 DAI4 8 DAI5 9 DAI6 10 GND Napájení J6 Akumulátor (J6) * 1 GND 2 TERM 3 + BATT * Akumulátor doporučený výrobcem modulu(modemu) a vybaven termistorem dle doporučení

12 Strana 12 J1 Zdroj (J1) 1 GND 2 + Doporučené napájecí napětí v rozsahu 7V 50V (kat. max. 63V) WATCHDOG Deska je vybavena externím procesorem, který sleduje správnou funkci modulu. Java aplikace v modulu musí pomocí výstupu GPIO9 nebo GPIO10 periodicky vysílat impulsy na vstup WATCHDOGU. Pokud není po předem nastavenou dobu na vstupu WATCHDOGU zaznamenán impuls, dojde k restartu modulu následujícím postupem: 1. Pomocí sekvence signálů IGT a EMERG je vyslán pokyn k vypnutí modulu 2. Napájení modulu je přerušeno na 60 sekund 3. Napájení modulu je opět zapnuto 4. Je vygenerována sekvence signálů IGT a EMERG a modul je znovu zapnut Doba, po kterou WATCHDOG čeká na impuls od modulu je nastavitelná pomocí propojek na konektoru J20. J20 J20 Propojka na pozici 1 spojeno nastavená doba je v minutách rozpojeno nastavená doba je v desítkách sekund Propojka na pozici 2 rozpojeno 1 Propojka na pozici 3 rozpojeno 2 Propojka na pozici 4 rozpojeno 4 Propojka na pozici 5 rozpojeno 8 Propojka na pozici 6 reset (nepropojovat)

13 Strana 13 Příklad nastavení: 1 ON, 2-OFF, 3-ON, 4-ON, 5-OFF... doba watchdogu je 6 minut 1-OFF, 2-ON,3-OFF,4-OFF,5-ON... doba watchdogu 90s TP5 WDIGT TP5 WDIGT ON OFF watchdog ovládá modul pomocí signálu IGT TP6 - WEMERG TP5 WDIGT ON OFF watchdog ovládá modul pomocí signálu EMERG TP6 a TP5 musí být bezpodmínečně v poloze ON při použití napájení z akumulátoru LiPol. Signalizace stavů WATCHDOGU V blízkosti konektoru J20 umístěná dioda signalizuje stav WATCHDOGU. Signalizace stavů Zablikání po připojení napájení 3x Krátký záblesk Pravidelné blikání modul je startován signalizace impulsu na vstupu probíhá restart modulu trvá cca. 1minutu a modul je vypnutý Vyřazení watchdogu z činnosti TP7 Pokud nechceme funkci WATCHDOGU využívat, lze jej pomocí propojky TP7 vyřadit z činnosti. TP7 PROPOJENO ROZPOJENO WATCHDOG je neaktivní WATCHDOG je aktivní

14 Strana 14 Volba výstupu pro ovládání WATCHDOGU J19 Propojkou J19 lze zvolit, kterým výstupem GPIO modulu bude občerstvován WATCHDOG. J GPIO GPIO 9 TP4 konektor pro externí LED SYNC Umožňuje připojení externí LED na signál SYNC GSM modulu. Tuto LED ovládá přímo GSM modul. J8, TP8, TP2 propojky pro volbu režimu napájení z 6-63V DC nebo LiPol 3,6 V akumulátoru. J8 1-2 provoz s akumulátorem LiPol 2-3 provoz bez akumulátoru TP8 OFF ON provoz s akumulátorem provoz bez akumulátoru TP2 OFF ON bez akumulátoru - vypnuté nabíjení akumulátoru zapnuté nabíjení akumulátoru Veškerá manipulace s propojkami je povolena jen při vypnutém napájení!
