1 VÉ P ENÍ VV OVÉ PVEDE OVEDENO NOV VÉ OVÉ P Centrální vysavač HUSKY 1 EDENOVED

2 Technická zpráva centrální vysavač HUSKY Obsah: Název stavby: Luna 2 Místo stavby: Investor: Projektová kancelář.: Vypracoval: G SERVIS NEWAG spol. s r.o., T. Najman VÉ P ENÍ VV OVÉ PVEDE OVEDENO ) Úvod 2) Řešení trubního systému 3) Řešení výdechu 4) Agregát 5) Montáž 6) Dodavatel NOV VÉ OVÉ P Centrální vysavač HUSKY 2 EDENOVED

3 1) Úvod Projekt řeší systém centrálního vysávání Husky v rodinném domě 2) Řešení trubního systému Trubní systém je vyroben ze speciálního antistatického PVC s vnitřní silikonovou úpravou, tvrzenou proti poškrábání. Průměr trubního systému je 50mm, ve spoji pak 50,8mm. Je řešen ve skladbě podlahy tak, aby jednotlivé jeho výústky (vysavačové zásuvky) byly schopny obsáhnout celý prostor určený k vysávání s 9,6 popř. 10,6m dlouhou hadicí. Spolu s trubním rozvodem je veden měděný dvoužilový kabel (2x0,75mm2), jehož pomocí se systém spouští a vypíná (napětí 24V). VÉ P ENÍ VV OVÉ PVEDE OVEDENO Požadavek na elektroprojekt: V místě umístění vysavače bude instalována zásuvka 230V/16A samostatný okruh. Zásuvka nesmí být přímo pod agregátem vysavače, nejdále ale 1m od něj ve výšce 1,2m. Požadavek na stavbu: Po celé délce potrubí CV je nutno provést jeho ochranu tzv. zahrobečkováním. 3) Řešení výdechu Výdechové potrubí o průměru 50mm (max. délka potrubí je 5m od vysavače, v případě větší vzdálenosti je nutné průměr zvětšit) bude při kompletaci vysavače osazeno tlumičem hluku. Výdechové potrubí vysavače bude vyústěno mimo objekt dle výkresové dokumentace a zakončeno odvětrávací krytkou. NOV VÉ OVÉ P Centrální vysavač HUSKY 3 EDENOVED

4 4) Agregát Systémy je konstruován na osazení agregátem centrálního vysavače HUSKY a to ve variantě I. generace pouze suchého sání, nebo II. generace kombinovaného sání. Vysavače I. generace jsou určeny pro klasické suché úklidové techniky bez možnosti přímého sání vody, což znamená, že v případě sání mokrých nečistot je nutné systém dovybavit mobilním separátorem pro odloučení vody či mokrých nečistot od vzduchu, aby nedošlo ke kontaktu voda x agregát. Separátor slouží jako přepadový mezičlánek mezi hadicí a zásuvkou. Vysavače II. generace pro kombinované sání jsou určeny jak pro suché sání, tak pro plnohodnotné mokré sání (čištění koberců, využití při stírání tvrdých podlahových krytin, odkalování akvária apod.) přímou cestou až do agregátu bez nutnosti použití separátoru. Vysavače II. generace jsou vybaveny uzavíracím plovákem pro kontrolu množství vysáté vody. Díky možnosti přímého mokrého sání lze trubní systém udržovat v naprosté čistotě preventivním proplachem a tím neztrácet jistotu nad funkčností trubního systému různým zanesením či zamaštěním od vysávaných nečistot. Tento způsob prevence neumožňují systémy I. generace pro pouze suché sání. VÉ P ENÍ VV OVÉ PVEDE OVEDENO 5) Montáž Montáž systému probíhá ve dvou etapách: 1. Etapa hrubá stavba: Trubní systém je instalován do skladby podlahy v hrubé stavbě a zakončen ve stěnách jednotlivými vysavačovými vstupy ve výšce shodné s elektrickými zásuvkami. Souběžně s ním je veden měděný dvoužilový ovládací kabel. Propojení podlaží se řeží stoupačkou instalovanou do stěny v objektu. Po ukončení hrubé instalace bude ozkoušena těsnost systému a bezchybnost el. propojení jednotlivých vysavačových vstupů. 2. Etapa stavba ve fázi dokončení: Osazení vysavačových zásuvek, osazení agregátů a uvedení celého systému do provozu. NOV 6) Dodavatel systému Systém bude sestaven z komponentů od výrobce HUSKY. Dodavatel : NEWAG spol. s r.o., Vestecký 104, Zlatníky Hodkovice Tel: , VÉ OVÉ P Centrální vysavač HUSKY 4 EDENOVED

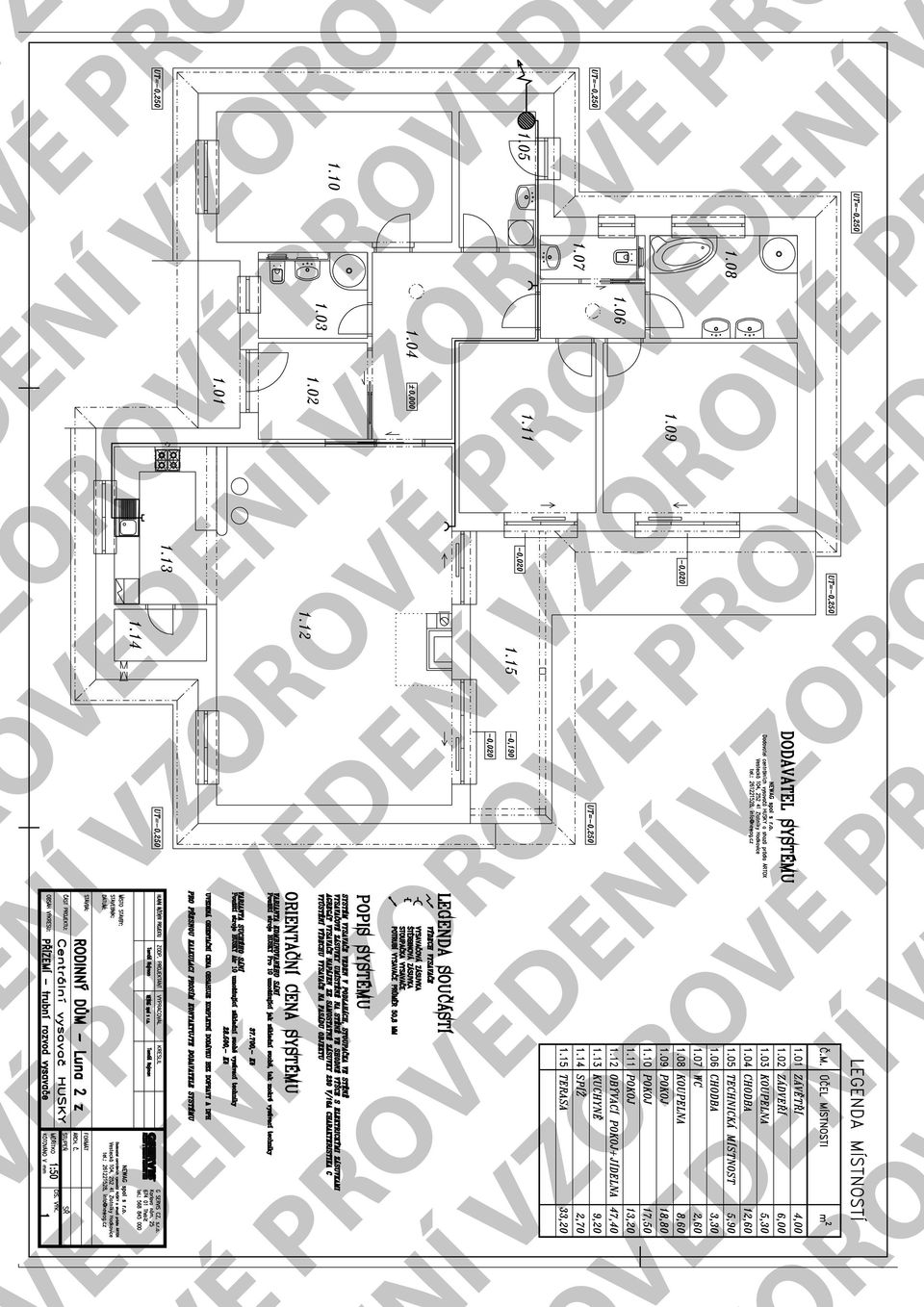

5 VÉ P ENÍ VV OVÉ PVEDE OVEDENO NOV VÉ OVÉ P EDENOVED
