Manuál k ovládání krbu pomocí MERTIK /RCE/ Pokud je ovládací knoflík na přední hraně krbu, musí být rám umístěn tak, aby bylo ovládání přístupné.

Transkript

1 Manuál k ovládání krbu pomocí cí ovladače MERTIK /RCE/ Pokud je ovládací knoflík na přední hraně krbu, musí být rám umístěn tak, aby bylo ovládání přístupné. Plamínek je vpředu na hořáku v ohništi za krycím plátem. Pokud plamínek zhasne z jakéhokoliv d ůvodu, vy čkejte p řed pokusem o opětovné zapálení 3-5 minut. Krb musí být zapálen při nastavení HIGH (to je při otočení knoflíku do jeho nejkrajnější polohy proti směru hodinových ručiček) a ihned po zapálení musí krb zůstat na maximálním nastavení po dobu pěti minut, aby se dostatečně prohřála celá spalinová cesta. Manuální ovládání 1. Zapálení v ěč ného plamínku a) Úplně stiskněte otočný/ovládací knoflík. b) Zmáčknutým knoflíkem otočte o 90 proti směru hodinových ručiček do nastavení PILOT. Případně opakujte, dokud není vidět věčný plamínek. c) DRŽTE STISKNUTÝ KNOFLÍK V TOMTO BODĚ SEKUND. d) Po uvolnění knoflíku bude věčný plamínek zapálený. 2. Provoz krbu při nízkém nastavení a) Podle výše uvedeného postupu zapalte plamínek. b) Stiskněte a otočte ovládacím knoflíkem proti směru hodinových ručiček z nastavení PILOT do nastavení LOW. c) Uvolněte knoflík. Nyní je krb nastaven na svůj nejnižší výkon. 3. Provoz krbu při vyšším výkonu a) Zapalte krb na nastavení LOW dle výše uvedeného (1 a 2) postupu. b) Výkon může být zvýšen postupným otáčením ovládacího knoflíku ve směru hodinových ručiček, dokud není dosaženo požadovaného výkonu, až na nejvyšší hodnotu označenou na ovládacím panelu symbolem HIGH. 4. Zhášení krbu zpět na nastavení v ěč ného plamínku a) Při libovolném nastavení úplně stiskněte ovládací knoflík a otočte s ním ve směru hodinových ručiček do polohy PILOT. b) Uvolněte knoflík. -1Copyright

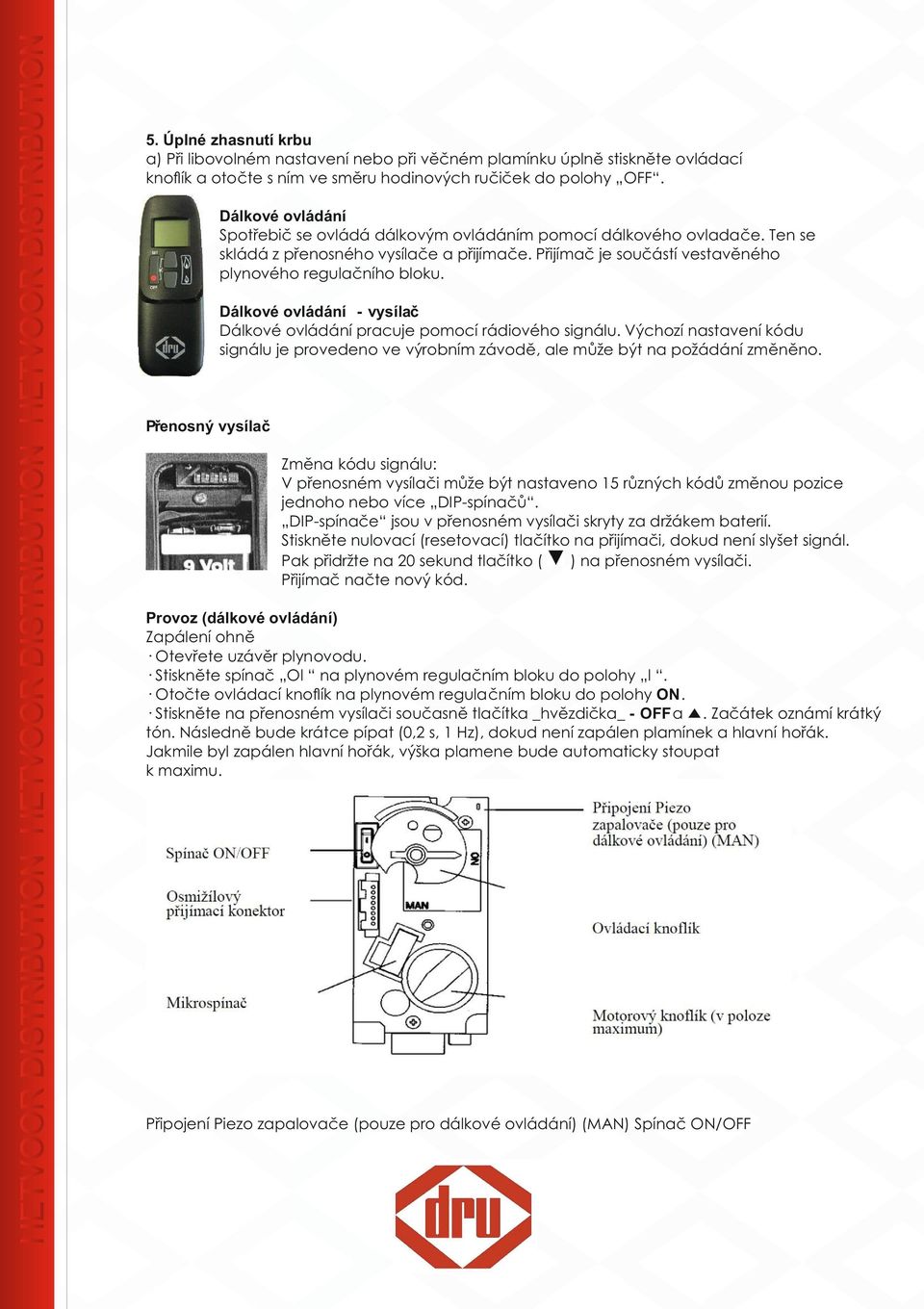

2 5. Úplné zhasnutí krbu a) Při libovolném nastavení nebo při věčném plamínku úplně stiskněte ovládací knoflík a otočte s ním ve směru hodinových ručiček do polohy OFF. Dálkové ovládání Spotřebič se ovládá dálkovým ovládáním pomocí dálkového ovladače. Ten se skládá z přenosného vysílače a přijímače. Přijímač je součástí vestavěného plynového regulačního bloku. Dálkové ovládání - vysílač Dálkové ovládání pracuje pomocí rádiového signálu. Výchozí nastavení kódu signálu je provedeno ve výrobním závodě, ale může být na požádání změněno. Přenosný vysílač Změna kódu signálu: V přenosném vysílači může být nastaveno 15 různých kódů změnou pozice jednoho nebo více DIP-spínačů. DIP-spínače jsou v přenosném vysílači skryty za držákem baterií. Stiskněte nulovací (resetovací) tlačítko na přijímači, dokud není slyšet signál. Pak přidržte na 20 sekund tlačítko ( ) na přenosném vysílači. Přijímač načte nový kód. Provoz (dálkové ovládání) Zapálení ohně Otevřete uzávěr plynovodu. Stiskněte spínač Ol na plynovém regulačním bloku do polohy l. Otočte ovládací knoflík na plynovém regulačním bloku do polohy ON. Stiskněte na přenosném vysílači současně tlačítka _hvězdička_ - OFF a. Začátek oznámí krátký tón. Následně bude krátce pípat (0,2 s, 1 Hz), dokud není zapálen plamínek a hlavní hořák. Jakmile byl zapálen hlavní hořák, výška plamene bude automaticky stoupat k maximu. Připojení Piezo zapalovače (pouze pro dálkové ovládání) (MAN) Spínač ON/OFF -2Copyright

3 Hlášení možných chyb: Dlouhé pípání (0,8 s zvuk, 0,2 s ticho) během zapalování: Baterie v přijímači potřebují brzy vyměnit (po zaznění signálu je možné ještě přibližně desetkrát zapálit spotřebič). Nepřerušovaný tón po dobu 5 sekund: Chyba. Například jeden z kabelů může být nesprávně zapojen, spínač Ol není v pozici l. 5 krátkých pípnutí (0,2 s zvuk, 0,2 s ticho): Selhalo zapálení plamínku a hlavního hořáku. Možné příčiny: vzduch v potrubí plamínku. Nastavení výšky plamene/zhášení ohně Po zapálení se hořák automaticky nastaví na maximální výšku plamenů. Stisknutím tlačítka ( ) snížíte plameny nebo zhasnete hořák. (Pro zhasnutí ohně vyberte STAND BY ). Stisknutím tlačítka ( ) se plameny sníží postupně. Stisknutím tlačítka ( ) se plameny zvýší. Mačkáním tlačítka ( ) se plameny zvýší postupně. Vypnutí spotřebiče Stisknutím tlačítka ( ) snížíte plameny nebo zhasněte hořák ( STAND BY ). Pak stiskněte tlačítko OFF pro vypnutí spotřebiče včetně plamínku. Stiskněte spínač hvězdička na plynovém regulačním bloku do polohy O. Tím prodlužujete životnost baterie. Pokud nebudete spotřebič používat delší dobu, zavřete ventil přívodu plynu na plynovém potrubí. Odstraňování problém ů Pokud se zdá, že signály z přenosného ovladače nedosahují k přijímači, může být příčinou: o Vybití baterií: Vyměňte baterie. o Problém v elektronice: stiskněte tlačítko RESET na přijímači. Pokud se spotřebič opakovaně vypíná, prosím spojte se s technikem. Vým ěna baterií Životnost baterií v přenosném vysílači/přijímači je přibližně jeden rok. Doporučujeme používat alkalické baterie. Baterie musí být vyměněny, když: 1. Dálkové ovládání: LED dioda ztrácí jas. 2. Přijímač: Při zapalování je slyšet dlouhé pípnutí (0,8 s zvuk, 0,2 s ticho). 1. Dálkové ovládání: _ Otevřete kryt vzadu na vysílači. _ Opatrně vyjměte 9 V baterii a vypojte ji z kontaktů. Netahejte za dráty! _ Zapojte novou baterii a vložte ji do bateriového prostoru. Zavřete kryt. 2. Přijímač: _ Opatrně vytáhněte sestavu přijímače ven z prostoru za (bílými) dvířky panelu. _ Otevřete kryt. _ Vyjměte baterie z příslušného prostírána na baterie. -3Copyright

4 _ Umístěte čtyři nové 1,5 V baterie (jedině typ AAA) podle označení v prostoru na baterie. Záporný pól (-) baterie musí být vždy na straně s pružinovým kontaktem prostoru na baterie. _ Zavřete kryt a umístěte přijímač zpět do jeho držáku. Při nesprávném vložení baterií může dojít k neopravitelnému poškození elektroniky nebo ovládání. Provoz (ruční obsluha) V naléhavém případě je možné obsluhovat spotřebič manuálně. Nejprve musí být vyjmut zapalovací (piezo) kabel a opatrně přemístěn k piezo konektoru na plynovém regulačním bloku. Zapálení ohn ě Otevřete uzávěr plynovodu. Zapněte spínač O I bloku regulace plynu do polohy I. Otočte motorový knoflík na bloku regulace plynu co nejdál ve směru hodinových ručiček. Spínač slyšitelně klapne. Otočte ovládací knoflík na plynovém regulačním bloku do polohy MAN. Objeví se zapuštěný spínač uvnitř knoflíku. Stiskněte zapuštěný spínač. Použijte k tomu pero nebo podobný předmět. Nyní proudí plyn k plamínku. Zatímco držíte zapuštěný spínač spuštěný, pro zapálení plamínku několikrát stiskněte (čtvercové) piezo tlačítko (piezo tlačítko je těsně vedle O I spínače). Přes sklo zkontrolujte, zda se plamínek zapálil. Pokud plamínek hoří, zapuštěný spínač se musí držet dole dalších deset sekund než se může uvolnit. Otočte ovládacím knoflíkem do polohy ON. Zda bude hořák zapálen, závisí na poloze motorového knoflíku. Otáčením motorového knoflíku proti směru hodinových ručiček do požadované polohy bude zapálen hořák a může být regulována výška plamene. Zhasnutí ohně Otočte motorový knoflík na bloku regulace plynu co nejdál ve směru hodinových ručiček. Knoflík slyšitelně klapne. Nyní je hořák vypnutý. Plamínek zůstane hořet. Vypnutí spotřebiče Stiskněte spínač O I na bloku regulace plynu do polohy O. Plamínek bude uhašen. Pokud nebude krb delší dobu používán, doporučuje se uzavřít ventil přívodu plynu k ohni. Nastavení displeje Vložte baterie. Současným stiskem OFF a můžete přepínat ze F (a 12 hodin) na C (a 24 hodin) a naopak. Po čase se displej automaticky vrátí do režimu MAN, můžete se však vrátit do režimu MAN ihned, stisknutím tlačítka OFF. -4Copyright

5 Nastavení času Současným stiskem a se displej rozsvítí. Jste v režimu SET. Stiskněte k seřízení hodin a k seřízení minut. Čekejte, nebo stiskněte OFF pro návrat do režimu MAN. Programování požadované teploty Vyberte požadovaný ovládací režim TEMP nebo ) TEMP krátkým stiskem tlačítka SET. Držte tlačítko SET,dokud se nerozsvítí displej. Seřiďte teplotu pomoc nebo. Čekejte, nebo krátce stiskněte OFF pro přechod do režimu MAN. Kdyby snad došlo k vypnutí ovládání teploty v ) TEMP(nižší spotřeba baterie), noční teplota neklesá dokud se na displeji neobjeví. Programování časova če: P1 a P2 Vyberte požadovaný ovládací režim P1 krátkým stiskem tlačítka SET. Tiskněte tlačítko SET dokud se nerozsvítí P1 (doba vytápění 1). Nastavte počátek prvního topného období stiskem nastavení pro hodiny a pro minuty. Krátce stiskněte tlačítko SET na displeji se objeví P1 ). Nastavte konec prvního topného období. Stiskněte opět SET pro nastavení druhého topného období P2 * (topení ON) a P2 ) (topení OFF). Jsou-li nastaveny všechny 4 časy, stiskněte tlačítko OFF nebo čekejte na dokončení programování. Změna kódu signálu: V přenosném vysílači může být nastaveno 15 různých kódů změnou pozice jednoho nebo více DIP-spínačů. DIP-spínače jsou v přenosném vysílači skryty za držákem baterií. Současně stiskněte na přijímači tlačítko reset spolu s tlačítkem na dálkovém ovládání (± 20 s). Když přijímač načte nový kód, bude reagovat na ovládání plynu a dálkové ovládání je připraveno k použití. -5Copyright
