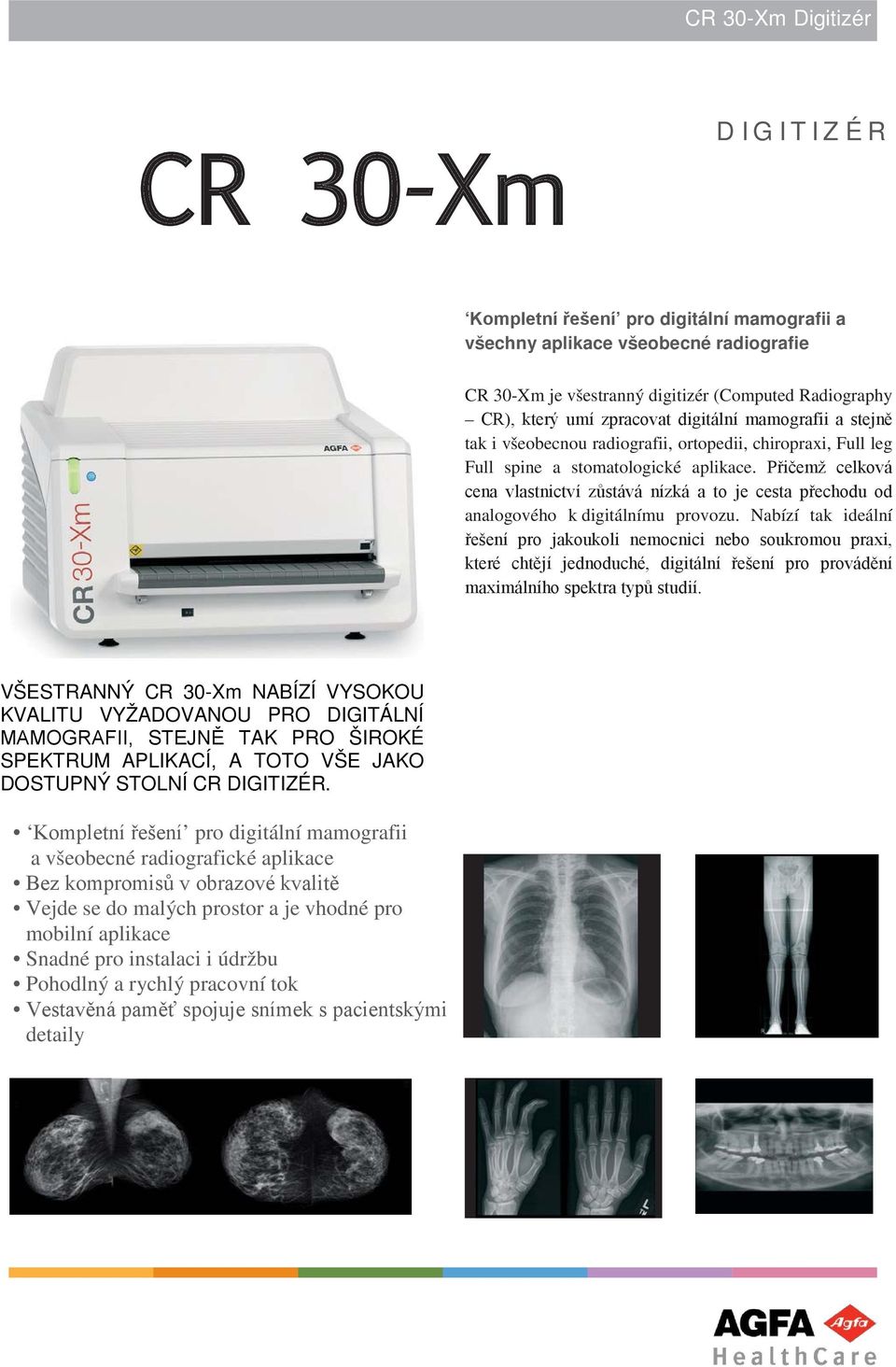

1 D I G I T I Z É R CR 30-Xm Kompletní řešení pro digitální mamografii a všechny aplikace všeobecné radiografie CR 30-Xm je všestranný digitizér (Computed Radiography CR), který umí zpracovat digitální mamografii a stejně tak i všeobecnou radiografii, ortopedii, chiropraxi, Full leg Full spine a stomatologické aplikace. Přičemž celková cena vlastnictví zůstává nízká a to je cesta přechodu od analogového k digitálnímu provozu. Nabízí tak ideální řešení pro jakoukoli nemocnici nebo soukromou praxi, které chtějí jednoduché, digitální řešení pro provádění maximálního spektra typů studií. VŠESTRANNÝ CR 30-Xm NABÍZÍ VYSOKOU KVALITU VYŽADOVANOU PRO DIGITÁLNÍ MAMOGRAFII, STEJNĚ TAK PRO ŠIROKÉ SPEKTRUM APLIKACÍ, A TOTO VŠE JAKO DOSTUPNÝ STOLNÍ CR DIGITIZÉR. Kompletní řešení pro digitální mamografii a všeobecné radiografické aplikace Bez kompromisů v obrazové kvalitě Vejde se do malých prostor a je vhodné pro mobilní aplikace Snadné pro instalaci i údržbu Pohodlný a rychlý pracovní tok Vestavěná paměť spojuje snímek s pacientskými detaily

Přičemž celková cena vlastnictví zůstává nízká a to je cesta přechodu od analogového k digitálnímu provozu.

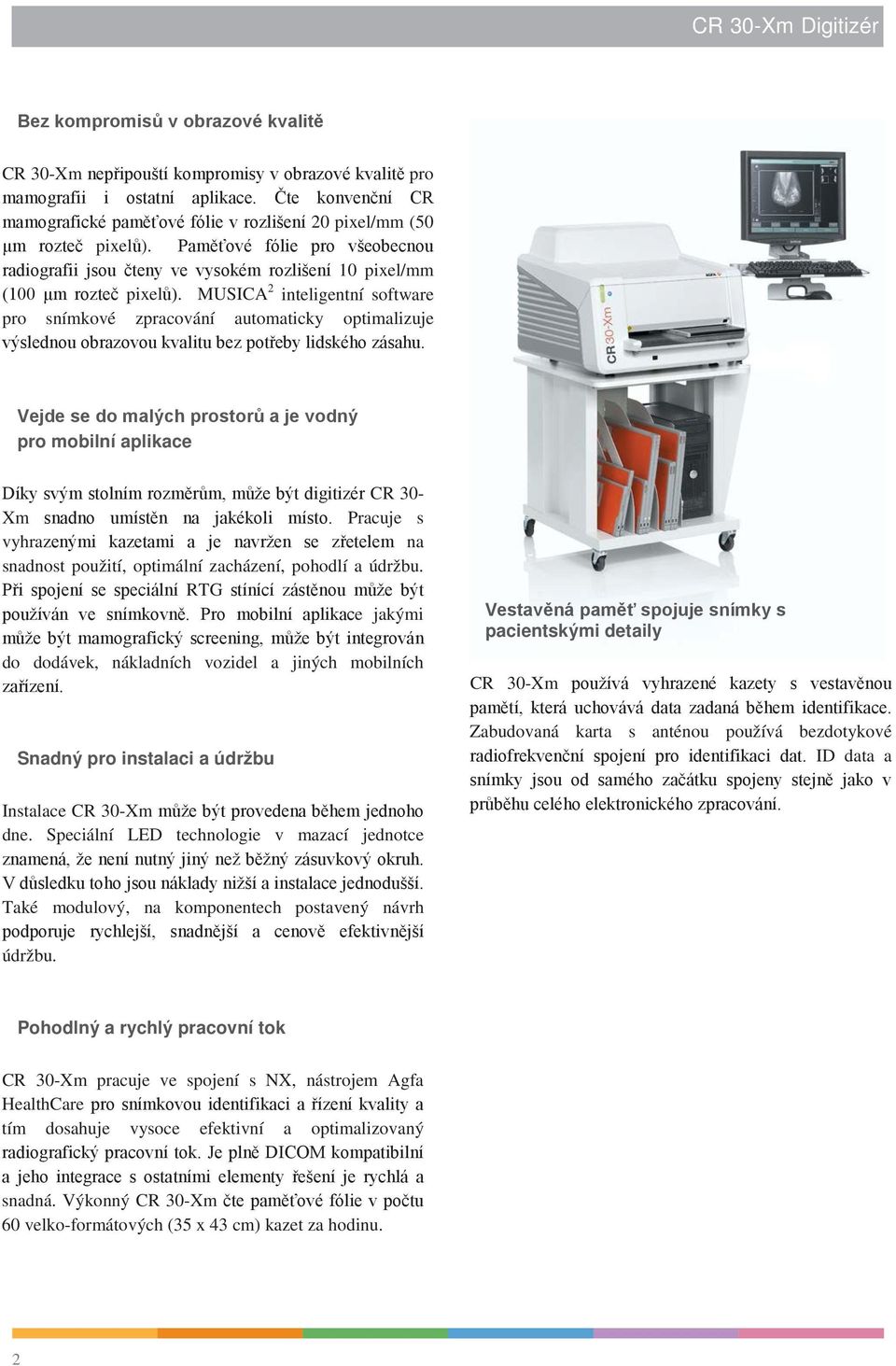

2 Bez kompromisů v obrazové kvalitě CR 30-Xm nepřipouští kompromisy v obrazové kvalitě pro mamografii i ostatní aplikace. Čte konvenční CR mamografické paměťové fólie v rozlišení 20 pixel/mm (50 μm rozteč pixelů). Paměťové fólie pro všeobecnou radiografii jsou čteny ve vysokém rozlišení 10 pixel/mm (100 μm rozteč pixelů). MUSICA 2 inteligentní software pro snímkové zpracování automaticky optimalizuje výslednou obrazovou kvalitu bez potřeby lidského zásahu. Vejde se do malých prostorů a je vodný pro mobilní aplikace Díky svým stolním rozměrům, může být digitizér CR 30- Xm snadno umístěn na jakékoli místo. Pracuje s vyhrazenými kazetami a je navržen se zřetelem na snadnost použití, optimální zacházení, pohodlí a údržbu. Při spojení se speciální RTG stínící zástěnou může být používán ve snímkovně. Pro mobilní aplikace jakými může být mamografický screening, může být integrován do dodávek, nákladních vozidel a jiných mobilních zařízení. Snadný pro instalaci a údržbu Instalace CR 30-Xm může být provedena během jednoho dne. Speciální LED technologie v mazací jednotce znamená, že není nutný jiný než běžný zásuvkový okruh. V důsledku toho jsou náklady nižší a instalace jednodušší. Také modulový, na komponentech postavený návrh podporuje rychlejší, snadnější a cenově efektivnější údržbu. Vestavěná paměť spojuje snímky s pacientskými detaily CR 30-Xm používá vyhrazené kazety s vestavěnou pamětí, která uchovává data zadaná během identifikace. Zabudovaná karta s anténou používá bezdotykové radiofrekvenční spojení pro identifikaci dat. ID data a snímky jsou od samého začátku spojeny stejně jako v průběhu celého elektronického zpracování. Pohodlný a rychlý pracovní tok CR 30-Xm pracuje ve spojení s NX, nástrojem Agfa HealthCare pro snímkovou identifikaci a řízení kvality a tím dosahuje vysoce efektivní a optimalizovaný radiografický pracovní tok. Je plně DICOM kompatibilní a jeho integrace s ostatními elementy řešení je rychlá a snadná. Výkonný CR 30-Xm čte paměťové fólie v počtu 60 velko-formátových (35 x 43 cm) kazet za hodinu. 2

Paměťové fólie pro všeobecnou radiografii jsou čteny ve vysokém rozlišení 10 pixel/mm (100 μm rozteč pixelů).

3 Všeobecná radiografie & FLFS:paměťové fólie a kazety Mamografie: paměťové fólie a kazety VELIKOSTI KAZET Rozměr kazety Prostorové rozlišení Pixelová matice CR MD4.0T General 35 x 43 cm (14 x 17 ) 35 x 35 cm (14 x 14 ) 24 x 30 cm 18 x 24 cm 15 x 30 cm 3480 x x x x x 2928 CR MD4.0T FLFS 35 x 43 cm (14 x 17") 3480 x 4406 CR MM3.0T Mammo 24 x 30 cm 20 pixels/mm 4710 x x 24 cm 20 pixels/mm 3510 x

0T General 35 x 43 cm (14 x 17 ) 35 x 35 cm (14 x 14 ) 24 x 30 cm 18 x 24 cm 15 x 30 cm 3480 x 4248 3480 x 3480

4 CR 30-Xm Digitizer technická SPECIFIKACE VŠEOBECNÁ Typ digitizéru Model: 5179/100 Jednoštěrbinový vstup Průchodnost: 35 x 43 cm = cca 60 kazet/hodinu 35 x 35 cm = cca 60 kazet/hodinu 24 x 30 cm = cca 71 kazet/hodinu 18 x 24 cm = cca 76 kazet/hodinu 15 x 30 cm = cca 82 kazet/hodinu 24 x 30 cm mammo = cca 32 kazet/hodinu 18 x 24 cm mammo = cca 38 kazet/hodinu Display LED stavový indikátor Stavová a chybová hlášení na externím PC monitoru Rozlišení stupňů šedi Akvizice dat: 20 bit/pixel Výstup ke zpracování: 16 bit/pixel komprimace square root Rozměry a váha (Š x H x V): 693 x 701 x 546 mm Hloubka včetně podávacího stolku: 769 mm Váha: cca 72 kg Napájení V, 1.0 A/50-60 Hz V, 2.0 A/50-60 Hz Minimální požadavky CR MD4.0T General Cassette CR MD4.0T Full Leg/Full Spine Cassette CR MD4.0 General Plate CR MM3.0T Mammo Cassette and Plate NX Podmínky prostředí Teplota: C Vlhkost: % RV Magnetické pole: max. 3.8 μt v souladu s EN : level 2 Rychlost změny teploty: 0.5 C/minutu Vliv na prostředí Hlučnost: max. 65 db (A) Vyzářené teplo: standby 80 W, max. 200 W BEZPEČNOST Schválení CE, UL Přepravní detaily Teplota: -25 až +55 C -25 C po dobu max. 72 h, +55 C po dobu max. 96 h Vlhkost: 5-95 % RV CR 30-Xm je k dispozici pouze mimo území USA, Kanady 4

chybová hlášení na externím PC monitoru Rozlišení stupňů šedi Akvizice dat: 20 bit/pixel Výstup ke zpracování: 16 bit/pixel komprimace square root Rozměry a váha (Š x H x V): 693 x 701 x 546 mm

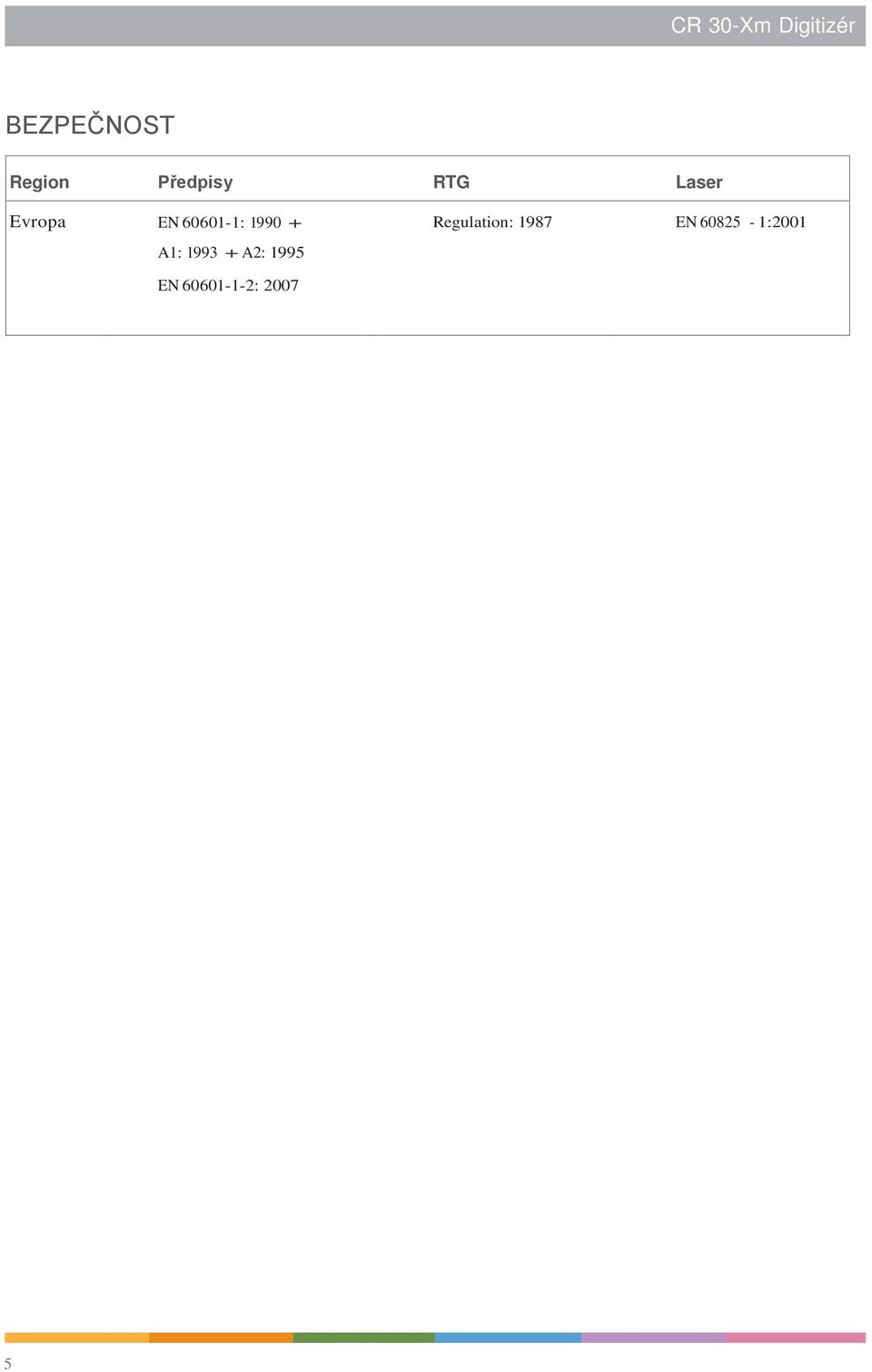

5 BEZPEČNOST Region Předpisy RTG Laser Evropa EN : A1: A2: 1995 Regulation: 1987 EN :2001 EN :

6 Proč Agfa HealthCare? Agfa HealthCare je celosvětovou vedoucí společností na rychle rozvíjejícím se trhu integrace IT a zobrazovacích systémů, přičemž nabízí zdravotnickým zařízením bezproblémový tok informací a 360 pohled na péči o pacienta. Společnost má jedinečný, holistický přístup, dovolující poskytovat do hloubky klinické know-how a plně integrované celo-nemocniční řešení. Tato specializovaná řešení integrují IT a zobrazovací systémy pro radiologii, kardiologii, mamografii a ortopedii. IT platforma Agfa HealthCare integruje všechny administrativní a klinická data v zdravotnickém zařízení a je navržena, tak aby vyhověla jedinečným potřebám jednotlivých zdravotnických profesionálů. Agfa a Agfa-Rhombus jsou ochranné známky společnosti Agfa-Gevaert N.V., Belgie nebo některé z jejích dceřiných společností. NX a MUSICA jsou ochranné známky společnosti Agfa HealthCare NV, Belgie nebo jejích dceřiných společností. Všechny ostatní ochranné známky jsou vlastnictvím příslušných majitelů a slouží pouze k informačním účelům, bez jakéhokoli úmyslu porušení s nimi souvisejících práv. Údaje uvedené v této publikaci slouží pouze pro ilustrativní účely a nepředstavují nutně žádné standardy či specifikace, které by musela společnost Agfa HealthCare splňovat. Veškeré zde uvedené informace slouží pouze jako návody a vodítka. Charakteristiky výrobků a služeb popsaných v této publikaci se mohou měnit kdykoliv bez předchozího upozornění. Některé produkty a služby nemusí být na vašem trhu dostupné. S dotazy ohledně informací o dostupnosti se obracejte na svého místního prodejního zástupce. Společnost Agfa HealthCare se snaží o poskytování co možná nejpřesnějších informací. Neodpovídá však za žádné typografické chyby Agfa HealthCare NV Všechna práva vyhrazena Překlad: Authorized Distributor FOMA BOHEMIA spol. s r.o., Czech Rep. Vydáno: Agfa HealthCare N.V NV B Mortsel - Belgium 5TNVD GB

pohled na péči o pacienta. Společnost má jedinečný, holistický přístup, dovolující poskytovat do hloubky klinické know-how a plně integrované celo-nemocniční řešení.
