Připojovací desky Cetop 3, 5

Transkript

1 Připojovací desky Cetop 3, 5

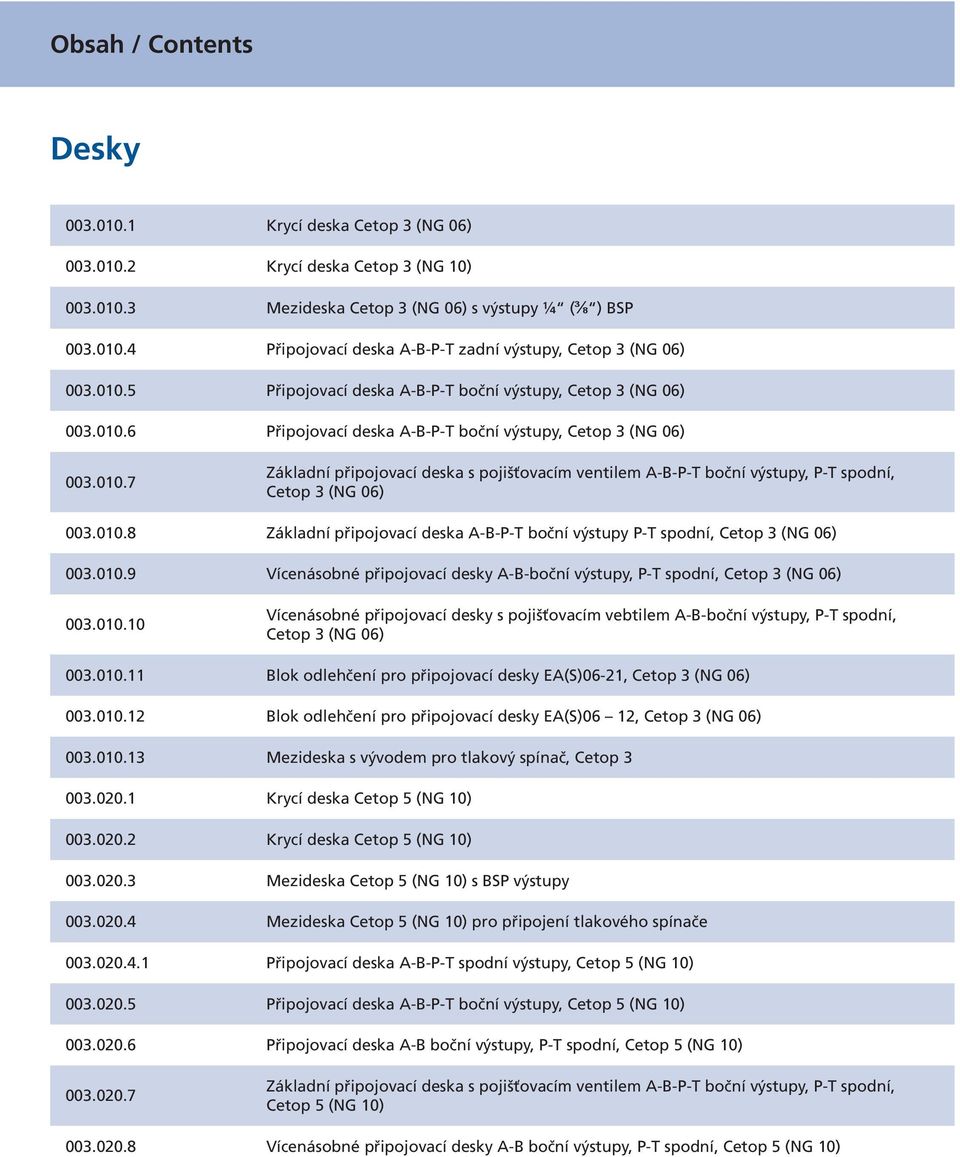

2 Obsah / Contents Desky Krycí deska Cetop 3 (NG 06) Krycí deska Cetop 3 (NG 10) Mezideska Cetop 3 (NG 06) s výstupy ¼ (⅜ ) BSP Připojovací deska A-B-P-T zadní výstupy, Cetop 3 (NG 06) Připojovací deska A-B-P-T boční výstupy, Cetop 3 (NG 06) Připojovací deska A-B-P-T boční výstupy, Cetop 3 (NG 06) Základní připojovací deska s pojišťovacím ventilem A-B-P-T boční výstupy, P-T spodní, Cetop 3 (NG 06) Základní připojovací deska A-B-P-T boční výstupy P-T spodní, Cetop 3 (NG 06) Vícenásobné připojovací desky A-B-boční výstupy, P-T spodní, Cetop 3 (NG 06) Vícenásobné připojovací desky s pojišťovacím vebtilem A-B-boční výstupy, P-T spodní, Cetop 3 (NG 06) Blok odlehčení pro připojovací desky EA(S)06-21, Cetop 3 (NG 06) Blok odlehčení pro připojovací desky EA(S)06 12, Cetop 3 (NG 06) Mezideska s vývodem pro tlakový spínač, Cetop Krycí deska Cetop 5 (NG 10) Krycí deska Cetop 5 (NG 10) Mezideska Cetop 5 (NG 10) s BSP výstupy Mezideska Cetop 5 (NG 10) pro připojení tlakového spínače Připojovací deska A-B-P-T spodní výstupy, Cetop 5 (NG 10) Připojovací deska A-B-P-T boční výstupy, Cetop 5 (NG 10) Připojovací deska A-B boční výstupy, P-T spodní, Cetop 5 (NG 10) Základní připojovací deska s pojišťovacím ventilem A-B-P-T boční výstupy, P-T spodní, Cetop 5 (NG 10) Vícenásobné připojovací desky A-B boční výstupy, P-T spodní, Cetop 5 (NG 10)

3 Krycí deska Cetop 3 (NG 06) End plate Cetop 3 ES A = materiál hliníková slitina, použití do p max = 250 bar (na vyžádání možnost dodání atestu materiálu), použití do p max = 350 bar (platí pro celý katalog) HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

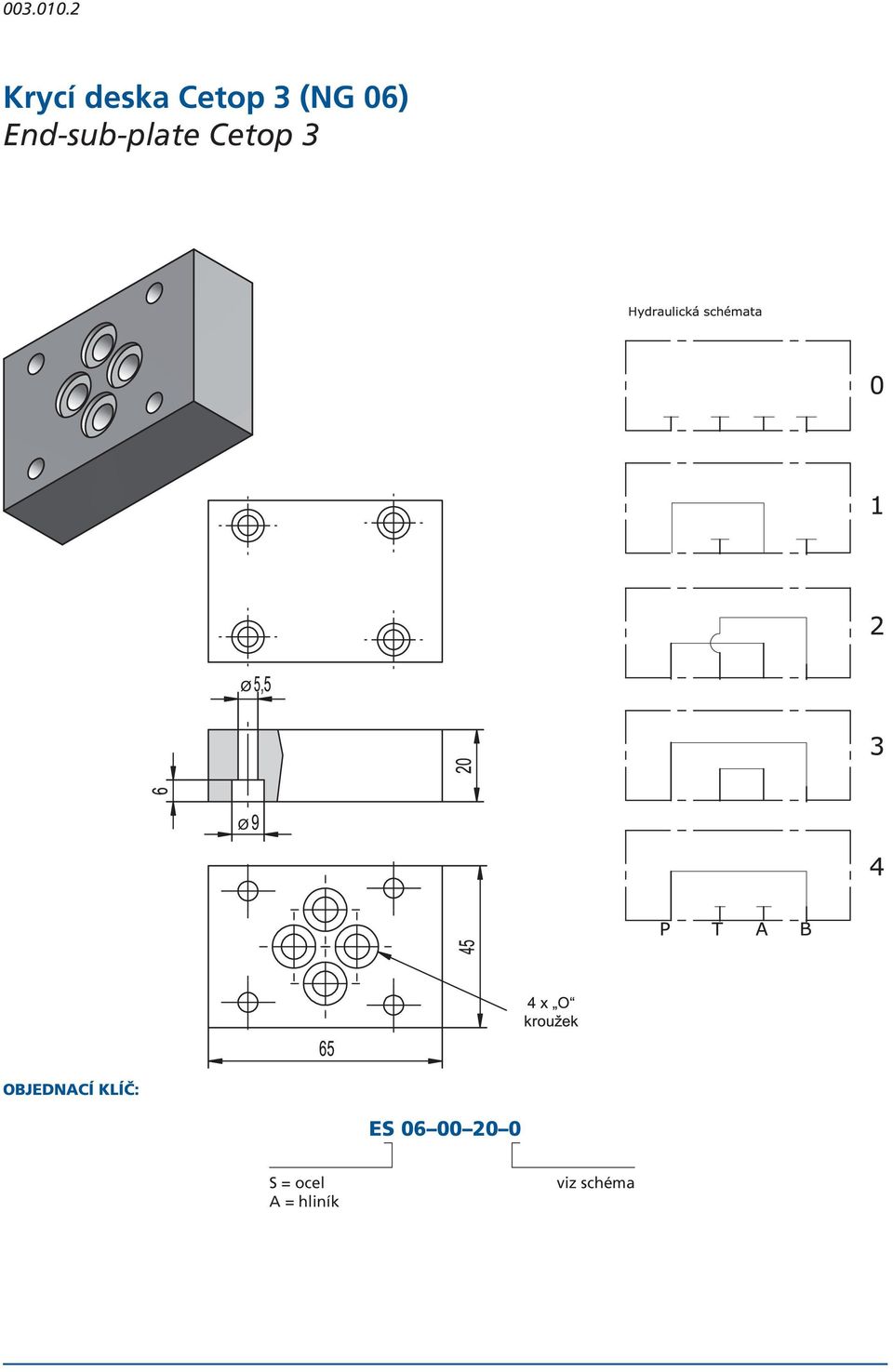

4 Krycí deska Cetop 3 (NG 06) End-sub-plate Cetop 3 ES viz schéma

5 Mezideska Cetop 3 (NG 06) s výstupy ¼ (⅜ ) BSP Sub-plate Cetop 3 with ¼ (⅜ ) BPS ports Kód Propojení 1 A + B standard 2 A na objednávku 3 B na objednávku 4 P + T standard 5 P na objednávku 6 T na objednávku 7 P + P na objednávku 8 T + T na objednávku ES viz tabulka propojení velikost závitu 14 = ¼ = X 38 = ⅜ HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

6 Připojovací deska A-B-P-T zadní výstupy, Cetop 3 (NG 06) Sub-plate Cetop 3 with A-B-P-T ports back, Cetop 3 ES velikost závitu 14 = ¼ = X 38 = ⅜ 12 = ½

7 Připojovací deska A-B-P-T boční výstupy, Cetop 3 (NG 06) Sub-plate Cetop 3 with A-B-P-T ports on side ES velikost závitu 14 = ¼ = X 38 = ⅜ 12 = ½ HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

8 Připojovací deska A-B-P-T boční výstupy, Cetop 3 (NG 06) Sub-plate Cetop 3 with A-B-P-T ports on side ES velikost závitu 14 = ¼ = X 38 = ⅜ 12 = ½

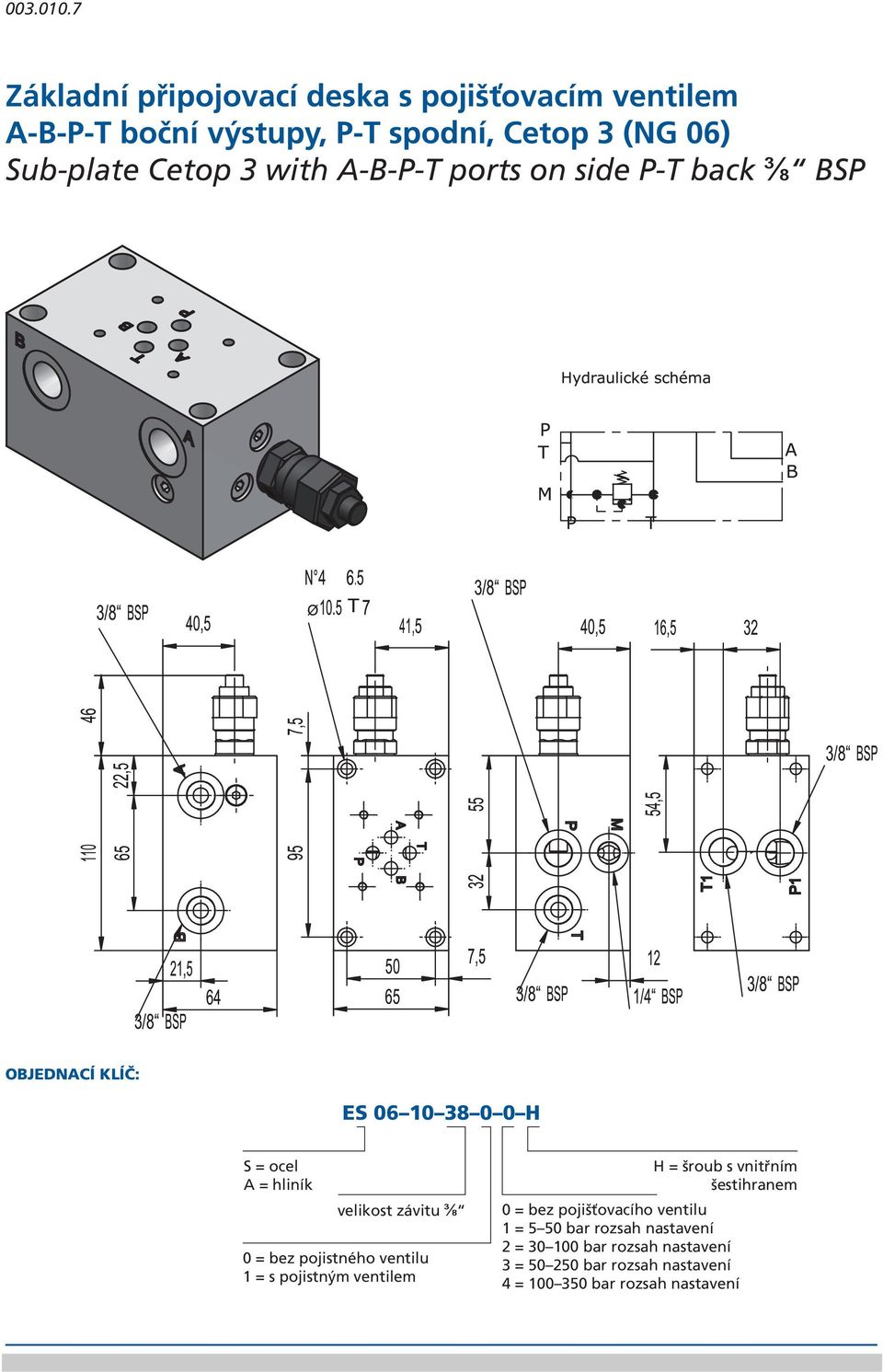

9 Základní připojovací deska s pojišťovacím ventilem A-B-P-T boční výstupy, P-T spodní, Cetop 3 (NG 06) Sub-plate Cetop 3 with A-B-P-T ports on side P-T back ⅜ BSP ES H velikost závitu ⅜ 0 = bez pojistného ventilu 1 = s pojistným ventilem H = šroub s vnitřním šestihranem 0 = bez pojišťovacího ventilu 1 = 5 50 bar rozsah nastavení 2 = bar rozsah nastavení 3 = bar rozsah nastavení 4 = bar rozsah nastavení HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

10 Základní připojovací deska A-B-P-T boční výstupy, P-T spodní, Cetop 3 (NG 06) Sub-plate Cetop 3 with A-B-P-T ports on side P-T back ES velikost závitu 38 = ⅜ = X 12 = ½

11 Vícenásobné připojovací desky A-B-boční výstupy, P-T spodní, Cetop 3 (NG 06) Sub-plate Cetop 3 with A-B-P-T ports on side P-T back ES velikost závitu ⅜ Počet sekcí viz tabulka Sekce H K HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

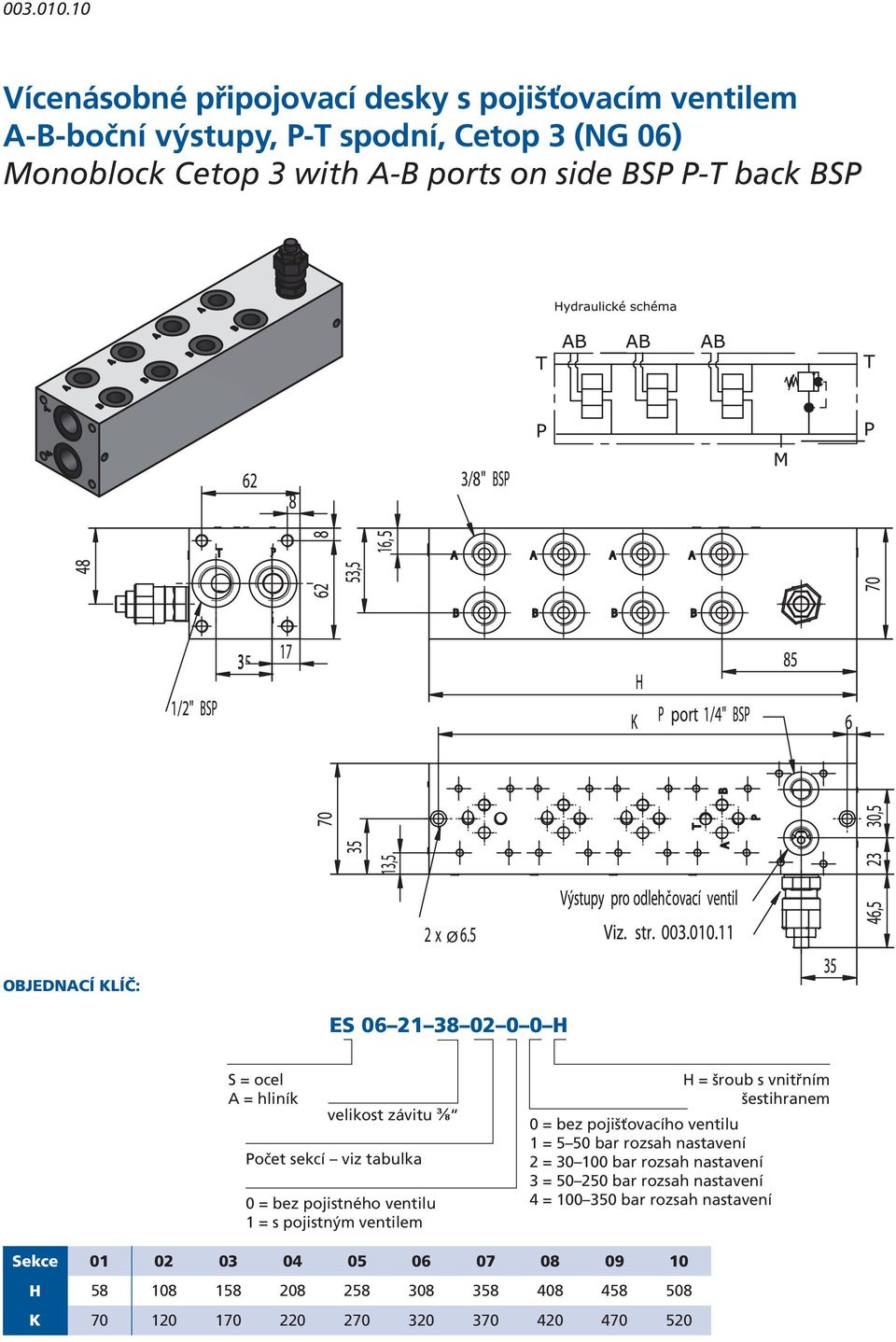

12 Vícenásobné připojovací desky s pojišťovacím ventilem A-B-boční výstupy, P-T spodní, Cetop 3 (NG 06) Monoblock Cetop 3 with A-B ports on side BSP P-T back BSP ES H velikost závitu ⅜ Počet sekcí viz tabulka 0 = bez pojistného ventilu 1 = s pojistným ventilem H = šroub s vnitřním šestihranem 0 = bez pojišťovacího ventilu 1 = 5 50 bar rozsah nastavení 2 = bar rozsah nastavení 3 = bar rozsah nastavení 4 = bar rozsah nastavení Sekce H K

13 Blok odlehčení pro připojovací desky EA(S)06-21, Cetop 3 (NG 06) Venting element for EA(S)06-21 Vrtání ES Pozn.: ventil VE-NA N-34UNF (12,24)V DC je nutné objednat samostatně. HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

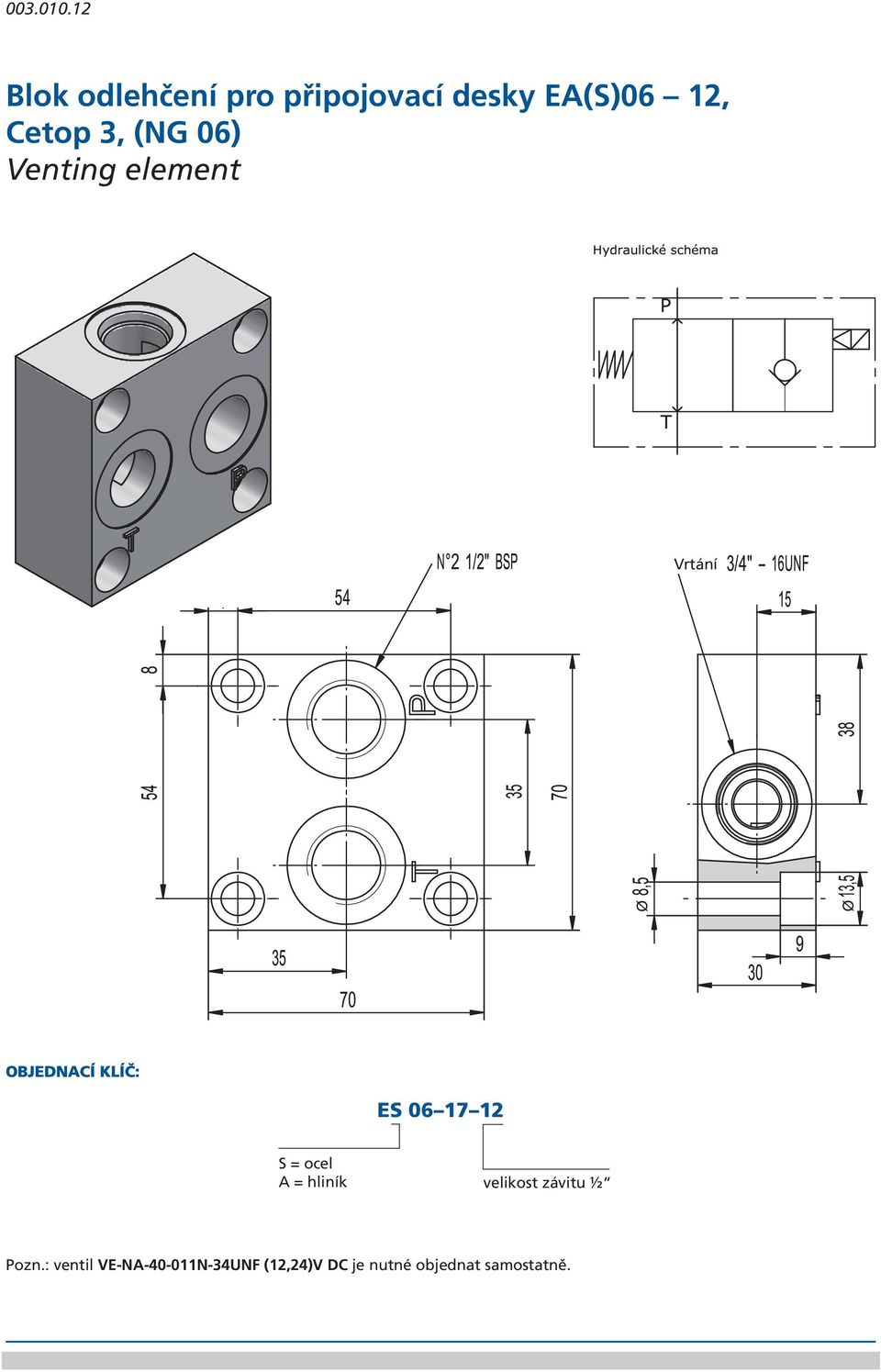

14 Blok odlehčení pro připojovací desky EA(S)06 12, Cetop 3, (NG 06) Venting element Vrtání ES velikost závitu ½ Pozn.: ventil VE-NA N-34UNF (12,24)V DC je nutné objednat samostatně. HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

15 Mezideska s vývodem pro tlakový spínač, Cetop 3 (NG 06) Packing plate for pressure switch, Cetop 3 Kód Propojení 1 A + B standard 2 A na objednávku 3 B na objednávku 4 P + T standard 5 P na objednávku 6 T na objednávku 7 P + P na objednávku ES viz tabulka propojení Pozn.: Tato deska je i v provedení Cetop 5 (NG 10), objednací klíč ES Tlakové spínače IPN je nutné objednat samostatně. HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

16 Krycí deska Cetop 5, (NG 10) End plate Cetop 5 ES

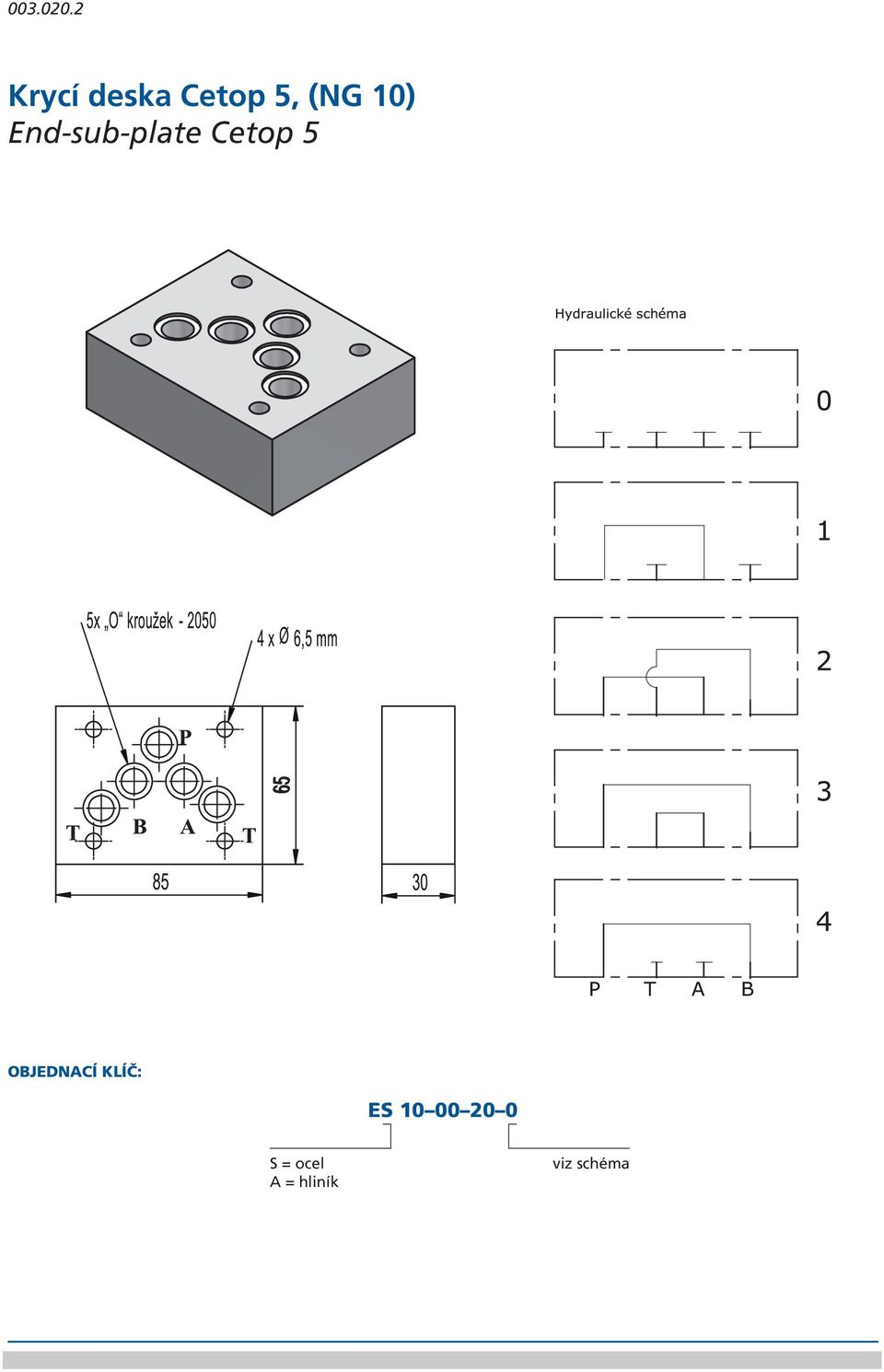

17 Krycí deska Cetop 5, (NG 10) End-sub-plate Cetop 5 ES viz schéma HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

18 Mezideska Cetop 5 (NG 10) s BSP výstupy End-sub-plate Cetop 5 with BSP ports Kód Propojení 1 A + B standard 2 A na objednávku 3 B na objednávku 4 P + T standard 5 P na objednávku 6 T na objednávku 7 P + P na objednávku 8 T + T na objednávku ES viz tabulka propojení velikost závitu 14 = ¼ = X 38 = ⅜

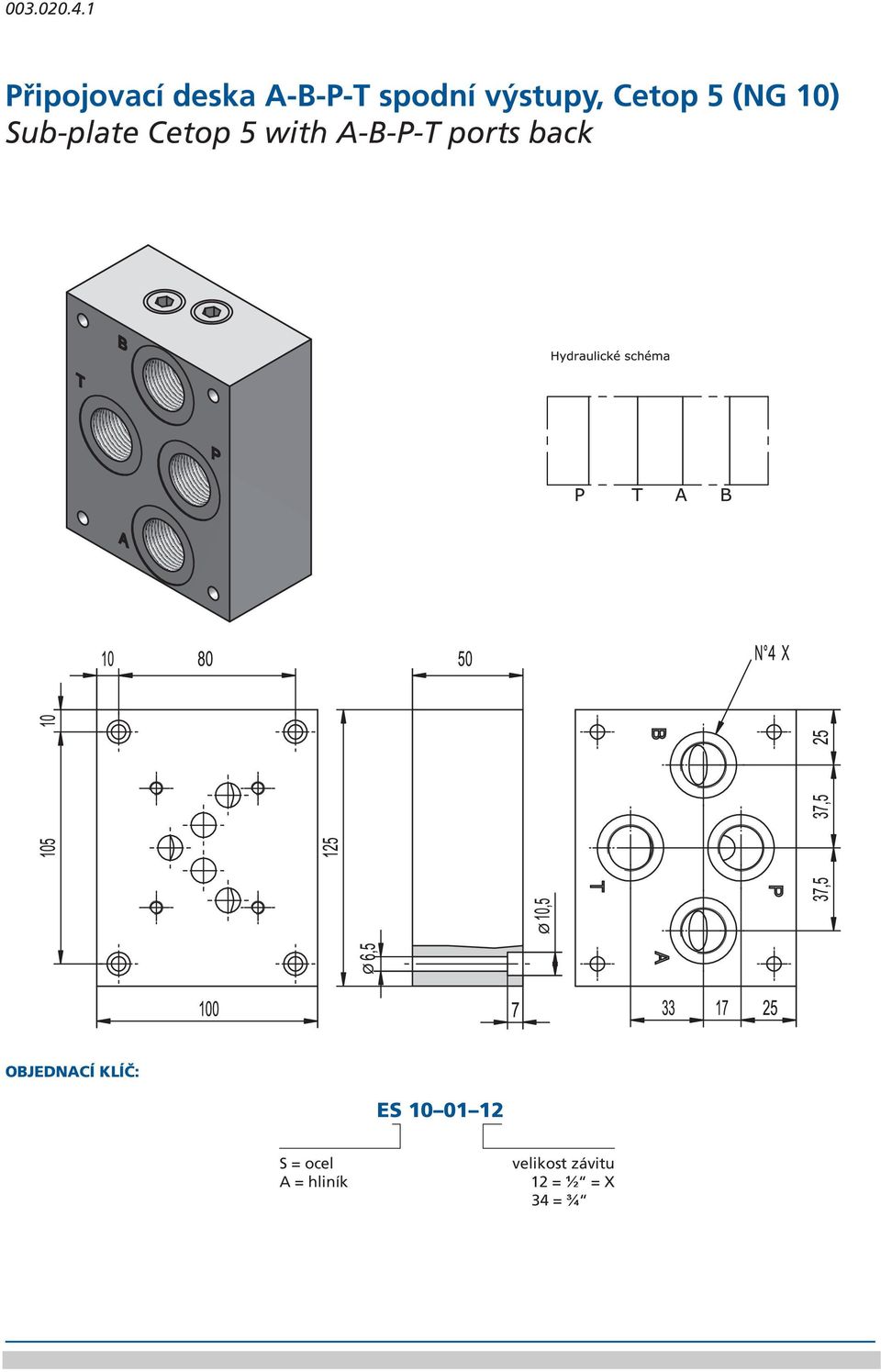

19 Připojovací deska A-B-P-T spodní výstupy, Cetop 5 (NG 10) Sub-plate Cetop 5 with A-B-P-T ports back ES velikost závitu 12 = ½ = X 34 = ¾ HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

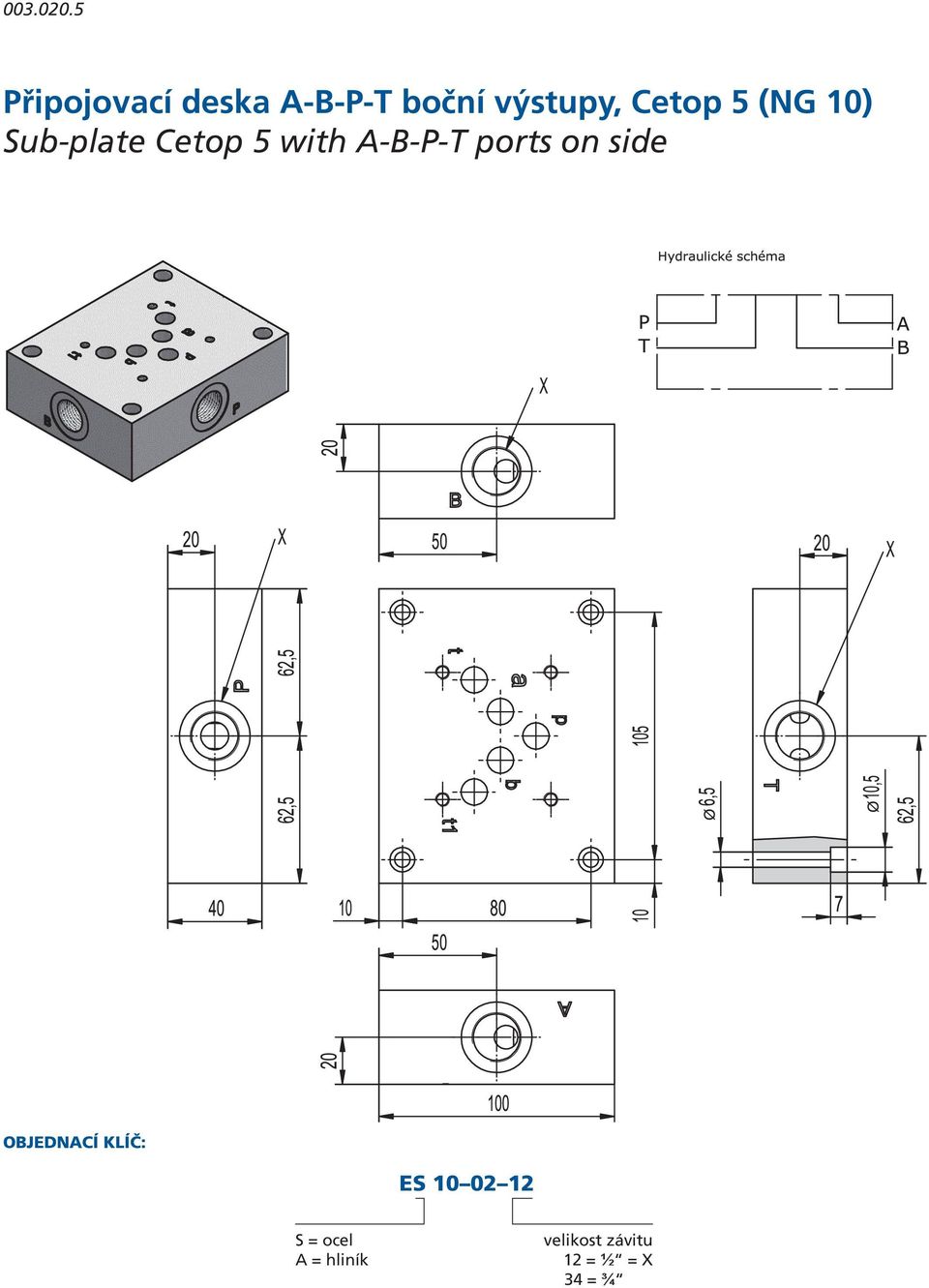

20 Připojovací deska A-B-P-T boční výstupy, Cetop 5 (NG 10) Sub-plate Cetop 5 with A-B-P-T ports on side ES velikost závitu 12 = ½ = X 34 = ¾

21 Připojovací deska A-B boční výstupy, P-T spodní, Cetop 5 (NG 10) Sub-plate Cetop 5 with A-B ports on side P T back ES velikost závitu 12 = ½ = X 34 = ¾ HYDROCOM, spol. s r. o., Havránkova 11, CZ Brno, areál MATE, tel.: , hydrocom@hydrocom.cz,

22 Základní připojovací deska s pojišťovacím ventilem A-B-P-T boční výstupy, P-T spodní, Cetop 5 (NG 10) Sub-plate Cetop 5 with A-B-P-T on side ports P-T back manometrický přípoj ES H velikost závitu ½ 0 = bez pojistného ventilu 1 = s pojistným ventilem H = šroub s vnitřním šestihranem 0 = bez pojišťovacího ventilu 1 = 5 50 bar rozsah nastavení 2 = bar rozsah nastavení 3 = bar rozsah nastavení 4 = bar rozsah nastavení

23 Vícenásobné připojovací desky A-B boční výstupy, P-T spodní, Cetop 5 (NG 10) Monoblock A-B on side P-T BSP Sekce H K ES H velikost závitu ½ Počet sekcí viz tabulka 0 = bez pojistného ventilu 1 = s pojistným ventilem H = šroub s vnitřním šestihranem 0 = bez pojišťovacího ventilu 1 = 5 50 bar rozsah nastavení 2 = bar rozsah nastavení 3 = bar rozsah nastavení 4 = bar rozsah nastavení
