1 STŘEDNÍ ŠKOLA STAVEBNÍ JIHLAVA SADA 2 ZÁKLADNÍ KONSTRUKČNÍ PRVKY STAVEB PS 04. PANELOVÉ KONSTRUKCE DIGITÁLNÍ UČEBNÍ MATERIÁL PROJEKTU: SŠS JIHLAVA ŠABLONY REGISTRAČNÍ ČÍSLO PROJEKTU:CZ.1.09/1.5.00/ ŠABLONA: III/2 - INOVACE A ZKVALITNĚNÍ VÝUKY PROSTŘEDNICTVÍM ICT JANA SVOBODOVÁ, ING 2012 PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY

2 PREFABRIKOVANÉ ŽELEZOBETONOVÉ STĚNOVÉ SYSTÉMY TENTO SYSTÉM JE SMONTOVÁN Z PŘEDEM VYROBENÝCH PLOŠNÝCH DÍLCŮ.SVISLÉ NOSNÉ KCE JSOU TVOŘENY STĚNOVÝMI PANELY VNITŘNÍMI A OBVODOVÝMI, VODOROVNÉ KCE STROPNÍMI PANELY.KONSTRUKČNÍ SOUSTAVA DÁLE OBSAHUJE PREFABRIKOVANÉ SCHODIŠŤOVÉ DÍLCE, VÝTAHOVÉ ŠACHTY,PREFABRIKOVANÉ PŘÍČKY,. VÝVOJ PREFABRIKOVANÝCH STĚNOVÝCH SYSTÉMŮ G-55, G-56, G-57, G-58, G-59, T 06B, T 07B, B 70. VVÚ ETA MALOROZPONOVÉ ŽELBET.PREF. STĚNOVÉ SYSTÉMY P1-11 STŘEDNĚROZPONOVÉ ŽELBET.PREF. STĚNOVÉ SYSTÉMY VVÚ ETA OTEVŘENÉ ŽELBET.PREF. STĚNOVÉ A KOMBINOVANÉ SYSTÉMY OMS-KBV

3

4 Zatížení

5 KONSTRUKČNÍ USPOŘÁDÁNÍ PANELOVÝCH SOUSTAV

6 PRVKY PANELOVÉHO SYSTÉMU A JEJICH STYKY ZÁKLADNÍMI PRVKY PANELOVÉHO SYSTÉMU JSOU STROPNÍ A STĚNOVÉ PANELY,KTERÉ PŘI ODPOVÍDAJÍCÍM DIMENZOVÁNÍ,ÚČELNÉM USPOŘÁDÁNÍ A SPOLEHLIVÉMU STYKOVÁNÍ VYTVÁŘEJÍ VELMI ÚNOSNÉ A PROSTOROVĚ TUHÉ NOSNÉ KCE BUDOV. V PANELOVÉM SYSTÉMU JSOU KLADENY DALŠÍ NÁROKY Z HLEDISKA ZVUKOVÝCH,TEPELNÝCH IZOLACÍ,OCHRANA PROTI VENKOVNÍ VLHKOSTI,ZATÉKÁNÍ,CHVĚNÍ, KROČEJOVÉMU HLUKU STROPNÍ PANELY A JEJICH VZÁJEMNÉ STYKOVÁNÍ

7 STĚNOVÉ PANELY A JEJICH STYKY ZÁKLADNÍ ROZDĚLENÍ A.PODLE ÚČELU - PROVOZNÍ ODDĚLENÍ PROSTORŮ Z HLEDISKA IZOLACE AKUSTICKÉ,TEPELNÉ,PROTI POVĚTRNOSTI - STATICKÁ PŘENESENÍ ZATÍŽENÍ,ZABEZPEČENÍ VODOROVNÉ TUHOSTI,ZAJIŠTĚNÍ ZACHYCENÍ VODOROVNÝCH SIL B. PODLE POLOHY - VNITŘNÍ FUNKCE NOSNÁ,DĚLÍCÍ - OBVODOVÉ FUNKCE NOSNÁ + IZOLAČNÍ C. PODLE SKLADBY MATERIÁLU - PLNÉ NEBO DUTINOVÉ PANELY C12/15 TŘÍDA BETONU SE ZVYŠUJE S POČTEM PODLAŽÍ - OBVODOVÉ TŘÍVRSTVÉ PANELY STĚNOVÉ PANELY SE VÝRÁBÍ V ŠÍŘKÁCH MM A S VÝŠKOU ROVNOU SVĚTLÉ VÝŠCE PODLAŽÍ

8

9

10

11

12

13

14 OBVODOVÉ PANELY

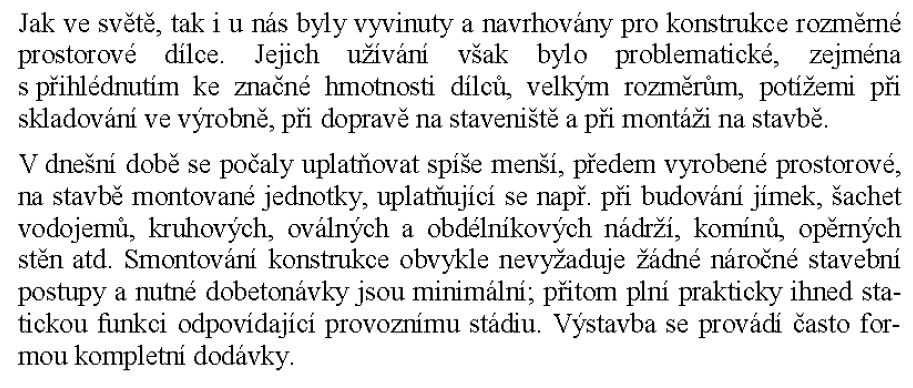

15 KONSTRUKCE Z PROSTOROVÝCH DÍLCŮ

16

17

18

19

20 CHOMUTOVSKÉ EXPERIMENTY: PŮVODNĚ JICH MĚLO BÝT ŠEST CHOMUTOV/ CHOMUTOVÁCI BYDLÍ V JEDINEČNÝCH VÝŠKOVÝCH DOMECH UŽ VÍCE NEŽ TŘICET LET. JEDEN Z EXPERIMENTŮ NA BŘEZENECKÉ. KDO Z CHOMUTOVÁKŮ BY JE NEZNAL. TŘI VYSOKÉ DOMY, KTERÉ STOJÍ NA NOHÁCH, NA STŘEŠE MAJÍ ČERVENÁ SVĚTLA A NĚKDE MÍSTO OBVYKLÝCH OKEN ČERVENÉ DLAŽDICE. NIKDE JINDE NESTOJÍ OFICIÁLNĚ TO JSOU BYTOVÉ DOMY S MEZONETOVÝMI BYTY, CHOMUTOVÁCI JIM ALE NEŘEKNOU JINAK NEŽ EXPERIMENTY. A ČÁSTEČNĚ TO OPRAVDU EXPERIMENTY BYLY, NIKDE JINDE NESTOJÍ A SVOU KONSTRUKCÍ I VZHLEDEM JSOU ATYPICKÉ. BYL TO V TÉ DOBĚ POKUS UDĚLAT NĚCO JINAK, ŘÍKÁ ARCHITEKT RUDOLF BERGR, KTERÝ DOMY NAVRHOVAL. PODLE NĚHO TEHDEJŠÍ TYPY PANELÁKŮ NEVYHOVALY ZÁMĚRU NA VÝŠKOVÝ DŮM TAK, ABY BYL DOBŘE OSLUNĚNÝ. PROTO SE SÁHLO K NETYPICKÉMU ŘEŠENÍ.

21 MĚLO JICH BÝT ŠEST OSMNÁCTIPODLAŽNÍ DOMY JSOU PŮSOBIVOU DOMINANTOU CHOMUTOVA. MÉNĚ SE UŽ VÍ, ŽE JICH MĚLO PŮVODNĚ STÁT ŠEST, MÍSTO DNEŠNÍCH TŘÍ. TYTO NEREALIZOVANÉ TŘI MĚLY VYPADAT STEJNĚ JAKO TY STOJÍCÍ, TEDY USPOŘÁDANÉ DO TVARU PODOBNÉMU VĚTRNÍKU. Z JEJICH STAVBY ALE SEŠLO, MÍSTO NICH VYROSTLY BĚŽNÉ PANELÁKY. PODLE ARCHITEKTA BERGRA TO BYLO KVŮLI NÁROČNOSTI STAVBY. VZHLEDEM K VĚTŠÍ PRACNOSTI, OPROTI PANELOVÝM DOMŮM, NEBYL ZÁJEM REALIZOVAT DRUHOU ČÁST SÍDLIŠTĚ, VYSVĚTLUJE. PROBLÉM BYL V ČASOVÉ NÁROČNOSTI STAVBY, PANELOVÉ BLOKY SE TOTIŽ ODLÉVALY AŽ NA SKELETU DOMU, COŽ BYL PRO STAVBAŘE ZVYKLÉ PRACOVAT S HOTOVÝMI PANELY PROBLÉM A I KVŮLI TOMU NAKONEC PADLO ROZHODNUTÍ, ŽE DALŠÍ EXPERIMENTY STÁT NEBUDOU. V KAŽDÉM DOMĚ BYLY NAVRŽENY DALŠÍ PROSTORY, KLUBY, KANCELÁŘE, MĚLA ZDE BÝT ŠKOLKA PRO DĚTI OBYVATEL DOMU, POPISUJE ARCHITEKT. DO ŠKOLKY CHODILY NAKONEC DĚTI JINAM, VNĚ BUDOVU. PRÁVĚ SOUSTŘEDĚNÍM VELKÉHO POČTU OBYVATEL A RŮZNÝCH OBCHODŮ, RESTAURACÍ A DALŠÍ VYBAVENOSTI, SE EXPERIMENTY TYPOVĚ PODOBAJÍ NAPŘÍKLAD LITVÍNOVSKÉMU KOLDOMU JOSEFA HAVLÍČKA, NEBO ZÁŘIVÉMU DOMU V MARSEILLE LE CORBUSIERA. PRÁVĚ TVORBA FRANCOUZSKÉHO ARCHITEKTA VÝRAZNĚ OVLIVNILA I ČESKOSLOVENSKÉ STAVITELE. NEŽIJE SE TU ŠPATNĚ CHOMUTOVÁKŮM SE V DOMECH ŽIJE PATRNĚ DOBŘE. CENY BYTŮ V EXPERIMENTECH JSOU VYŠŠÍ NEŽ V BĚŽNÝCH PANELÁCÍCH, LÁKAVÉ JE I NEOBVYKLÉ PATROVÉ USPOŘÁDÁNÍ BYTŮ. CO NĚKTERÝM LIDEM VADÍ, JSOU DLOUHÉ TEMNÉ CHODBY, KTERÉ DALEKO VÍCE VYVOLÁVAJÍ POCIT "KRÁLÍKÁRNY", JAK SE VŠEM PANELÁKŮM NĚKDY HANLIVĚ PŘEZDÍVÁ. NYNÍ JEDEN DŮM PROCHÁZÍ REKONSTRUKCÍ, BARVU MĚNÍ FASÁDA. TATO ZMĚNA SE ALE ARCHITEKTOVI NELÍBÍ. NÁTĚR NA RŮŽOVOU BARVU JE PŘÍKLADEM NEPOCHOPENÍ A SKUTEČNOST, ŽE SE TYTO VĚCI NEKONZULTUJÍ S AUTOREM, MŮŽE BÝT POVAŽOVÁNA ZA PORUŠENÍ AUTORSKÉHO ZÁKONA, POSTESKL SI BERGR. TEN JE KROMĚ JINÉHO AUTOREM I BÝVALÉHO KINA EVROPA, KTERÉ PŮJDE K ZEMI A NAHRADÍ JEJ PARKOVIŠTĚ, A MNOHA VEŘEJNÝCH BUDOV V ÚSTÍ NAD LABEM.

22 Zdroje: Literatura: Moderní stavitelství pro školu a praxi, H.Nestle a kol., Praha 2005 Betonové konstrukce II montované, ing.petr Štěpánek,ing. Ladislav Čírtek,ing.Zdeněk Bažant Pozemní stavitelství I., V. Hájek a kol., Praha 1995 Pozemní stavitelství v kresbách pro 1.až4.ročník SPŠ stavebních J. Novotný, J.Michálek, Praha 2006 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Jana Svobodová Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
