1 Novinky 2/2016

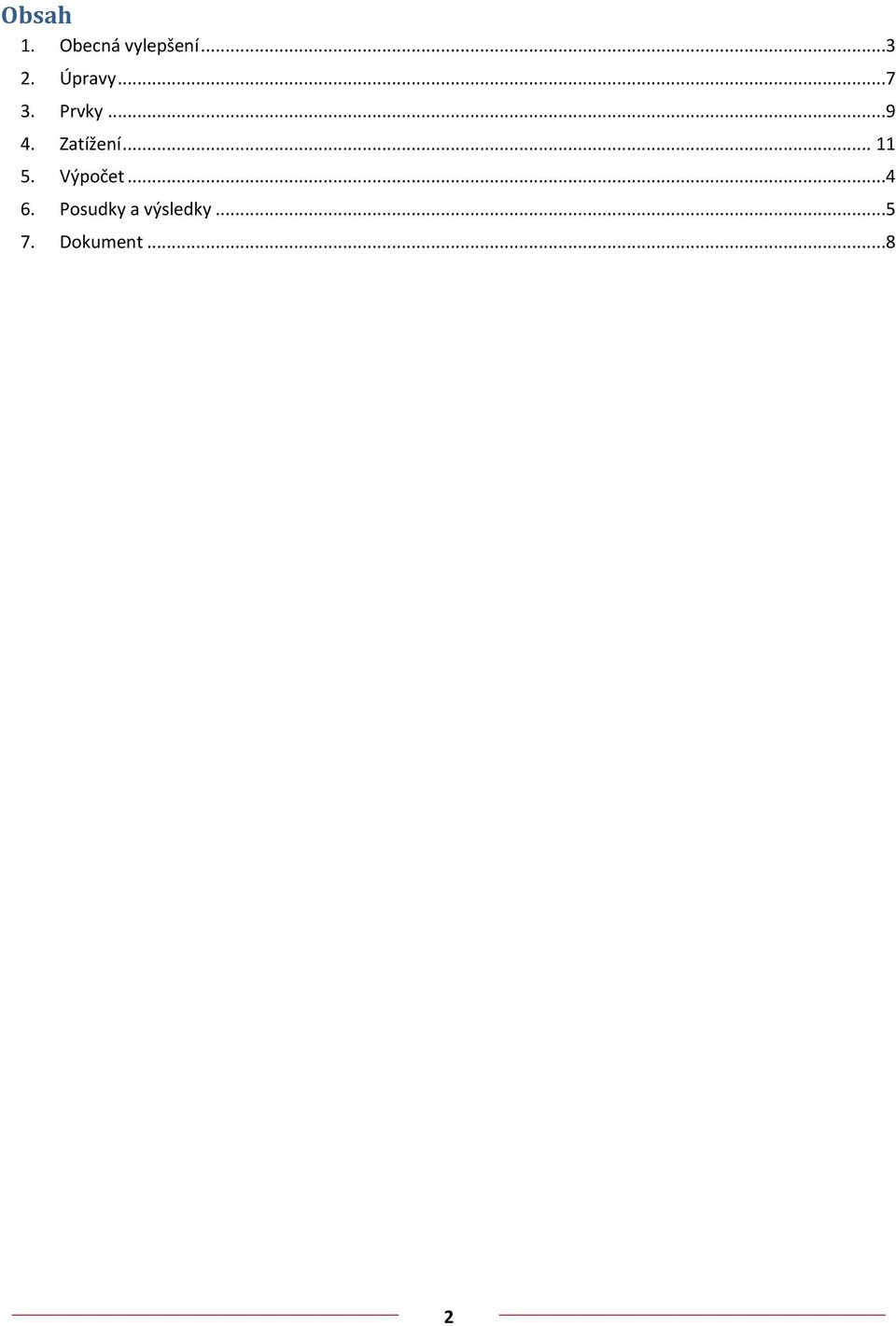

2 Obsah 1. Obecná vylepšení Úpravy Prvky Zatížení Výpočet Posudky a výsledky Dokument...8 2

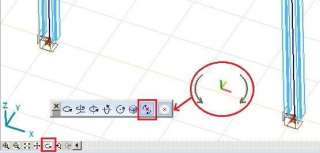

3 1. Obecná vylepšení Nové možnosti otáčení modelu, zobrazení symbolu středu rotace Rotace kolem středu bounding boxu Rotace kolem vybraného bodu Možnost aktivovat hardwarovou akceleraci grafické karty: Nastavení / Preference / Barvy Komprimace.axs souboru modelu (zmenšení velikosti souboru o 90%) 3

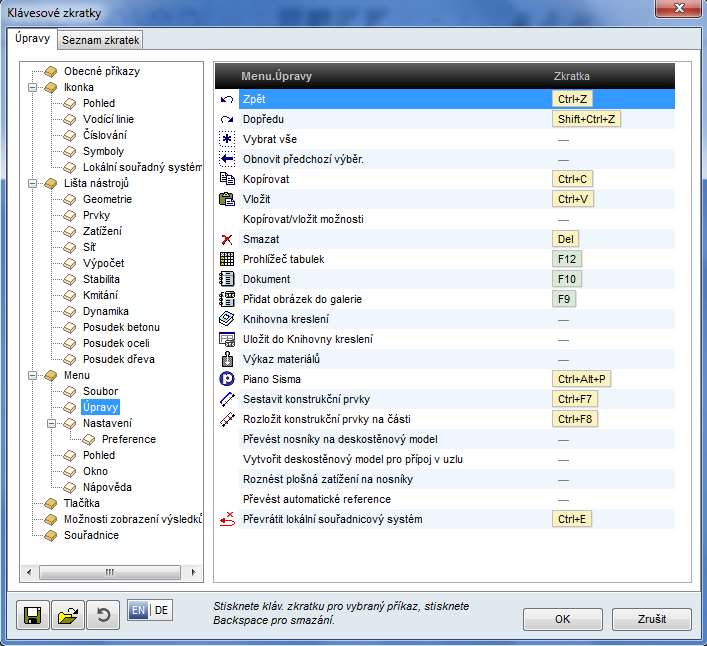

4 Editor klávesových zkratek (Nastavení / Klávesové zkratky...) Klávesové zkratky závislé na vybrané položce Horní lišty ( L = Linie v případě záložky Geometrie, L = Liniový prvek pro záložku Prvky, L = Lineární statická analýza pro záložku Výpočet). Nastavení klávesových zkratek může být uloženo, znovu načteno nebo obnoveno do základního nastavení. Více možností pro nastavení barev a tloušťek čar 3D objektů, ocelových a dřevěných prvků. Podívejte se na Nastavení / Preference / Grafické symboly Rychlejší způsob zvětšení / zmenšení velikosti písma popisků 4

5 Abecední seřazení průřezů v seznamu Filtrování vlastností (Výběr / Filtr / Filtrování vlastností) Podlaží - možnost přejmenování pomocí pravého tlačítka myši a příkazu Přejmenovat. Rychlé přepínání v zobrazení podlaží (v případě zapnuté možnosti Zobrazit aktuální podlaží) 5

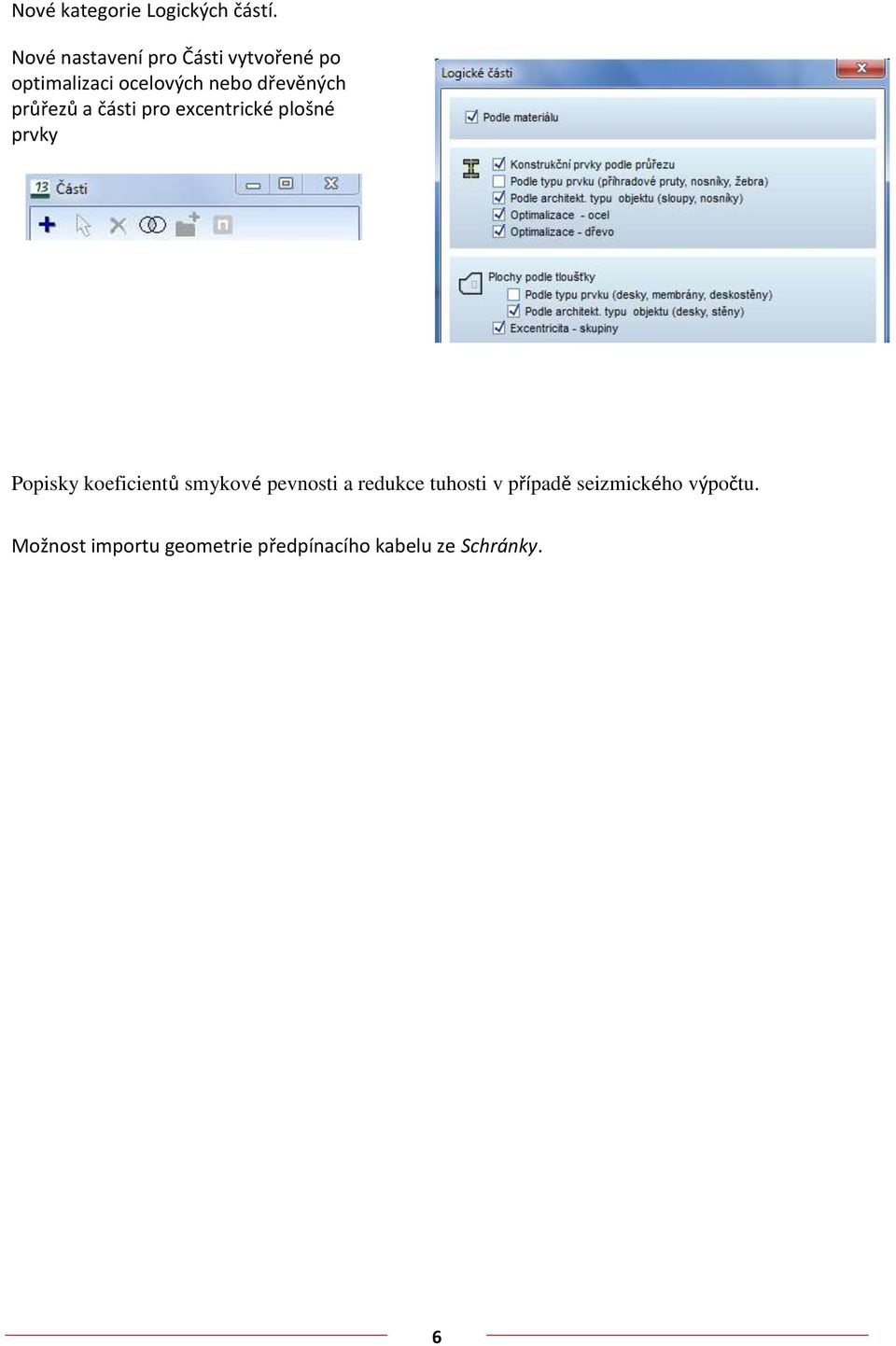

6 Nové kategorie Logických částí. Nové nastavení pro Části vytvořené po optimalizaci ocelových nebo dřevěných průřezů a části pro excentrické plošné prvky Popisky koeficientů smykové pevnosti a redukce tuhosti v případě seizmického výpočtu. Možnost importu geometrie předpínacího kabelu ze Schránky. 6

7 2. Úpravy Nové parametrické silnostěnné průřezy (náběhy, lichoběžník, zaoblený obdélník) Kóty poloměru a délky oblouku průřezu. Možnost zamezení editace pomocí uzamčení hladin. 7

8 Možnost výběru druhů linií při automatickém hledání průsečíků. Možnost zobrazit pouze stěny a sloupy z přilehlých podlaží. Při kreslení na podlaží je výchozí hodnota výšky sloupu nebo stěny nastavena dle výšky podlaží. Při opětovném načtení IFC souboru je zobrazen dialog, který umožní sledování změn objektů (nových, změněných nebo smazaných). 8

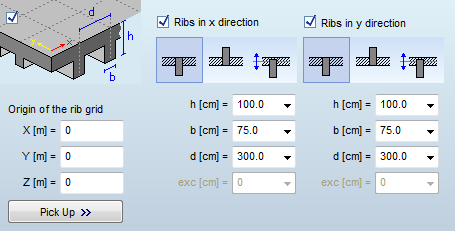

9 Stěny mohou být zadány přímo nad existujícími liniemi nebo nad leniemi v pozadí (importované z DXF) prostým kliknutím na linii. 3. Prvky Parametrická žebrovaná deska Parametry žebrovaných desek Jednosměrně nebo obousměrně náběhovaná a excentrická deska. 9

10 Nastavení barev pro excentrické desky a plošné podpory. Model XLAM (křížem lepených) dřevěných panelů (nový modul: XML) 10

11 Databáze a editor XLAM panel konstrukcí 4. Zatížení Referenční bod zatížení na prutech a žebrech. Různé reference pro bodové síly Automaticky vygenerované zatěžovací stavy zatížením sněhem a větrem mohou být převedeny na běžné (a editovatelné) zatěžovací stavy. 11

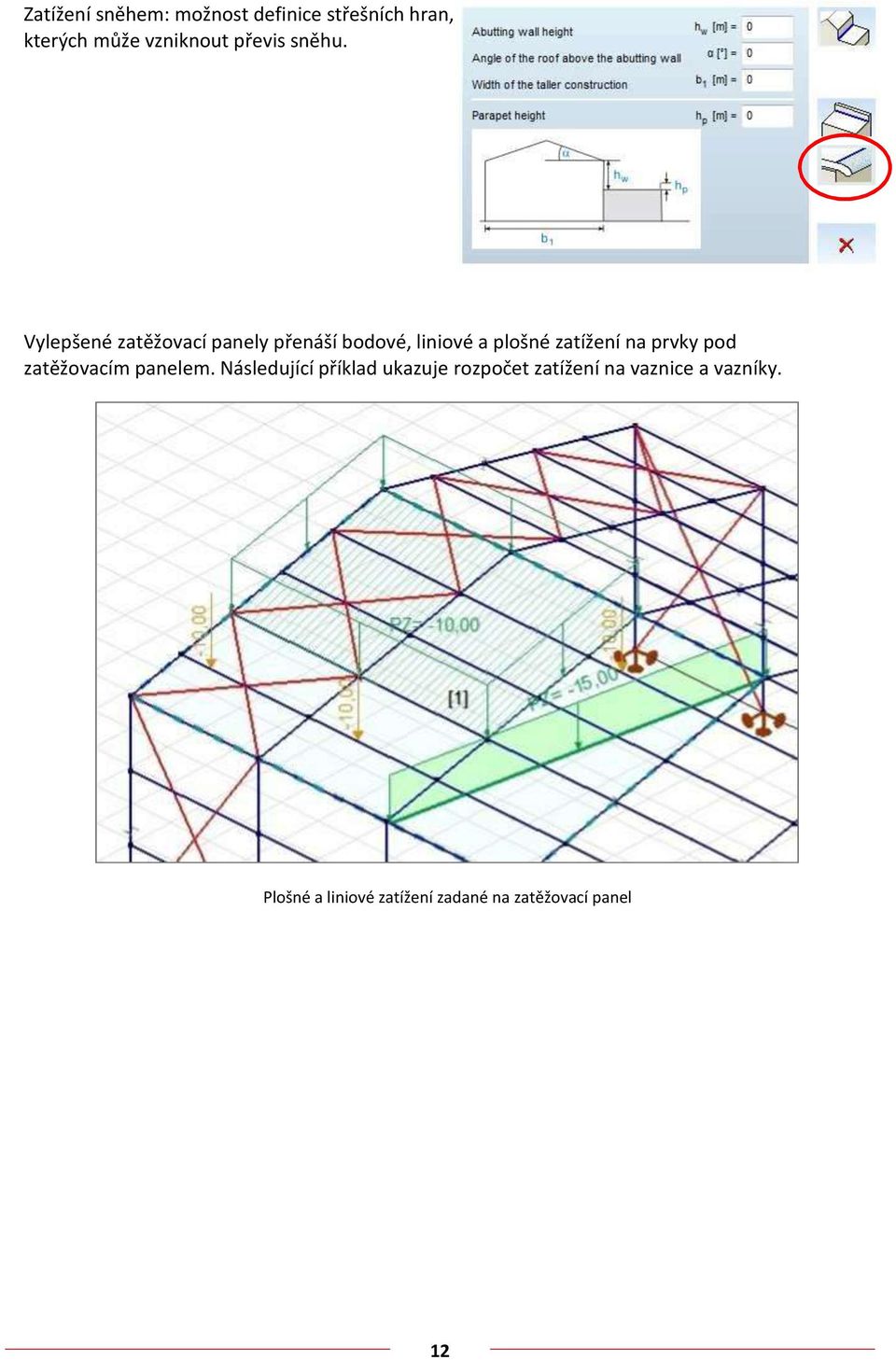

12 Zatížení sněhem: možnost definice střešních hran, na kterých může vzniknout převis sněhu. Vylepšené zatěžovací panely přenáší bodové, liniové a plošné zatížení na prvky pod zatěžovacím panelem. Následující příklad ukazuje rozpočet zatížení na vaznice a vazníky. Plošné a liniové zatížení zadané na zatěžovací panel 12

13 Rozpočtené zatížení na vaznicích a vaznících Zatěžovací panely mohou nyní roznášet zatížení i na vybrané uzly. Přepočtené bodové zatížení z plošného zatížení na zatěžovacím panelu 13

14 5. Výpočet PNL modul umožňuje modelovat prutové a plošné prvky s nelineárním (elastickým nebo plastickým) materiálem s diskrétním modelem průřezu. Plošné prvky jsou modelovány vrstvami s odpovídající tloušťkou a průřezy prutových prvků s vygenerovanou sítí konečných prvků. Distribuce napětí je určena pomocí Navierovy hypotézy (rovinné řezy zůstávají rovinnými) za použití nelineárního materiálu pro každý prvek sítě. Výsledné složky napětí jsou stejné jako v případě lineárního výpočtu. Síť na průřezu Rozložení napětí po průřezu 14

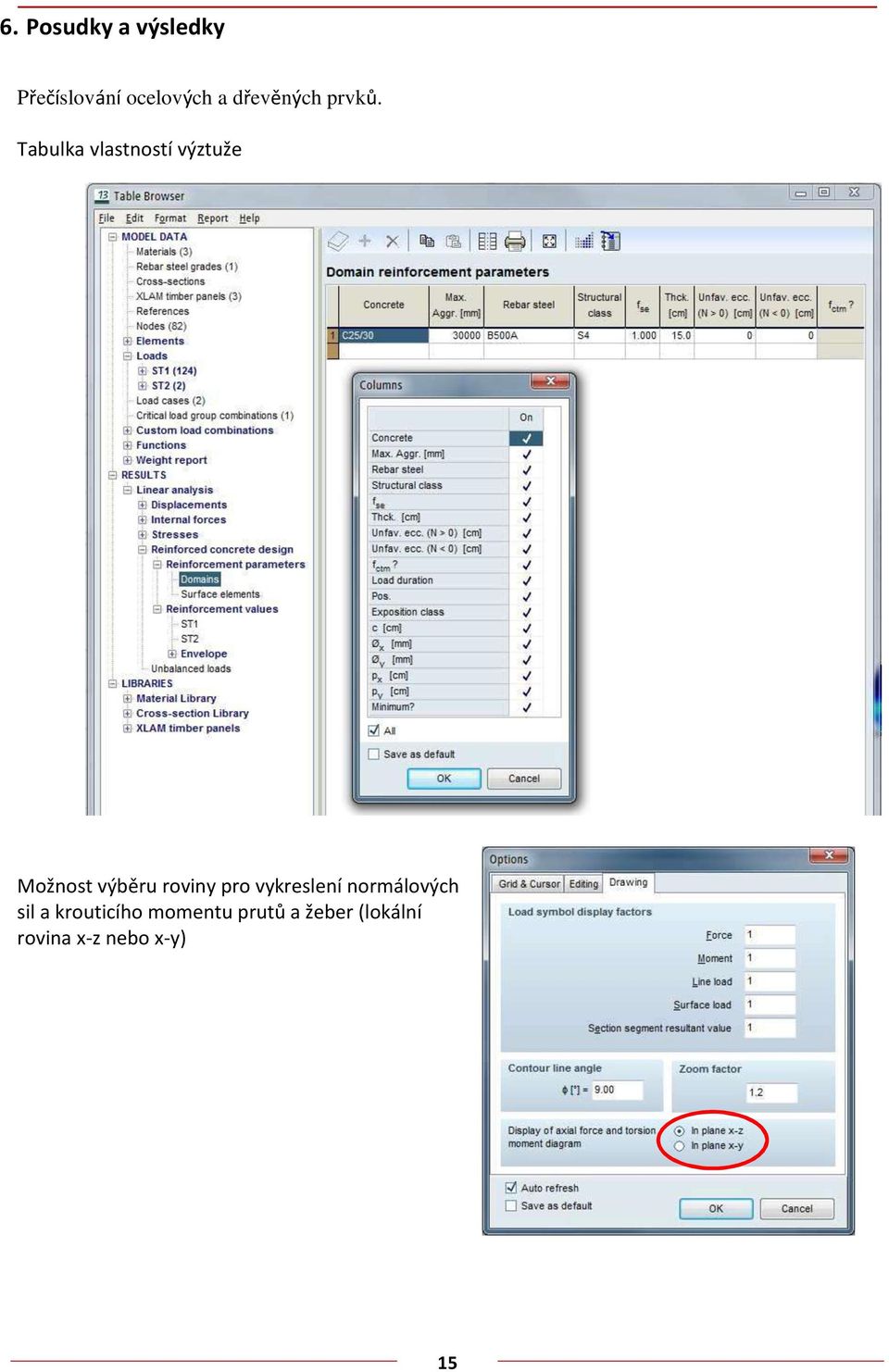

15 6. Posudky a výsledky Přečíslování ocelových a dřevěných prvků. Tabulka vlastností výztuže Možnost výběru roviny pro vykreslení normálových sil a krouticího momentu prutů a žeber (lokální rovina x-z nebo x-y) 15

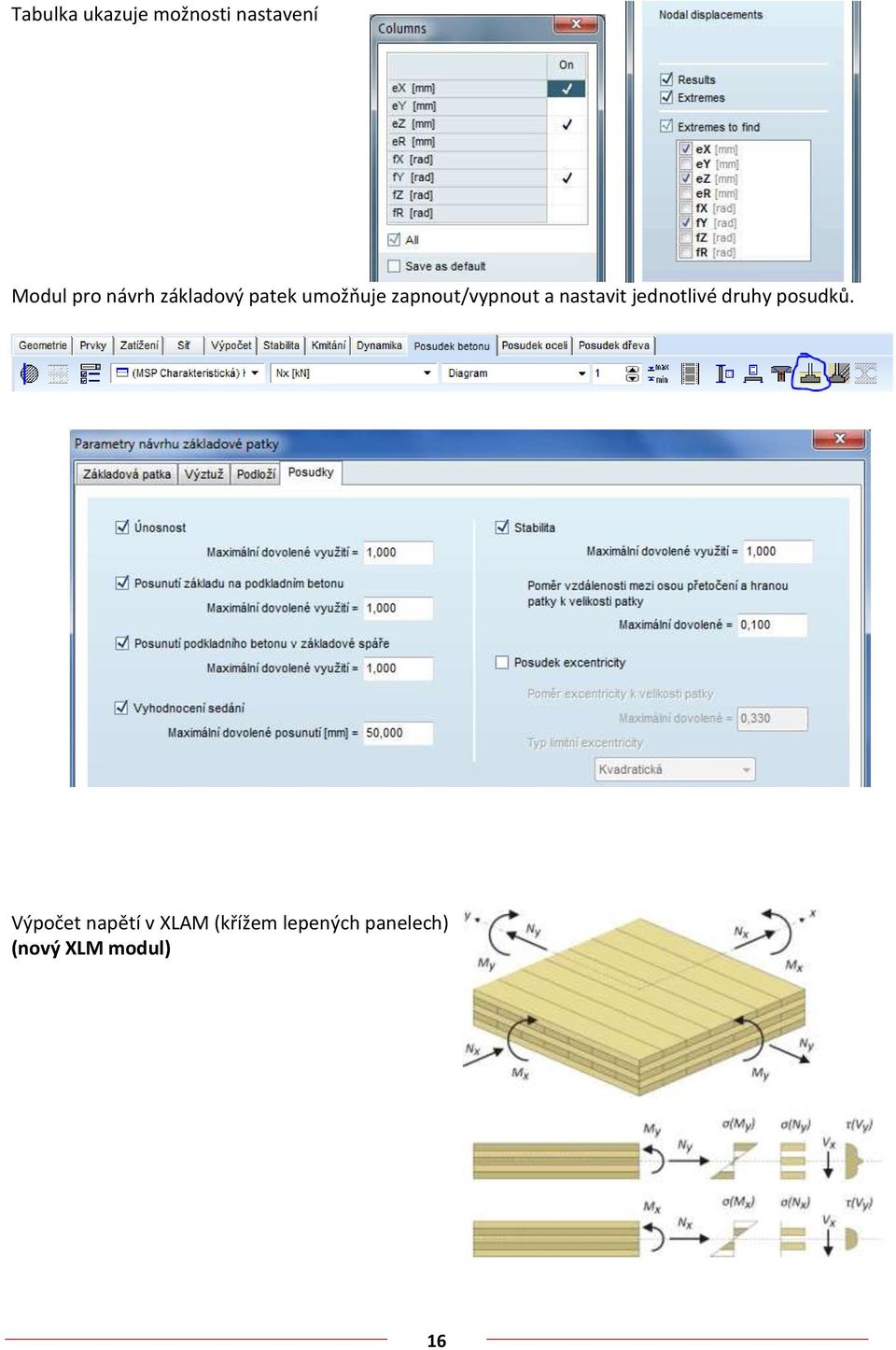

16 Tabulka ukazuje možnosti nastavení Modul pro návrh základový patek umožňuje zapnout/vypnout a nastavit jednotlivé druhy posudků. Výpočet napětí v XLAM (křížem lepených panelech) (nový XLM modul) 16

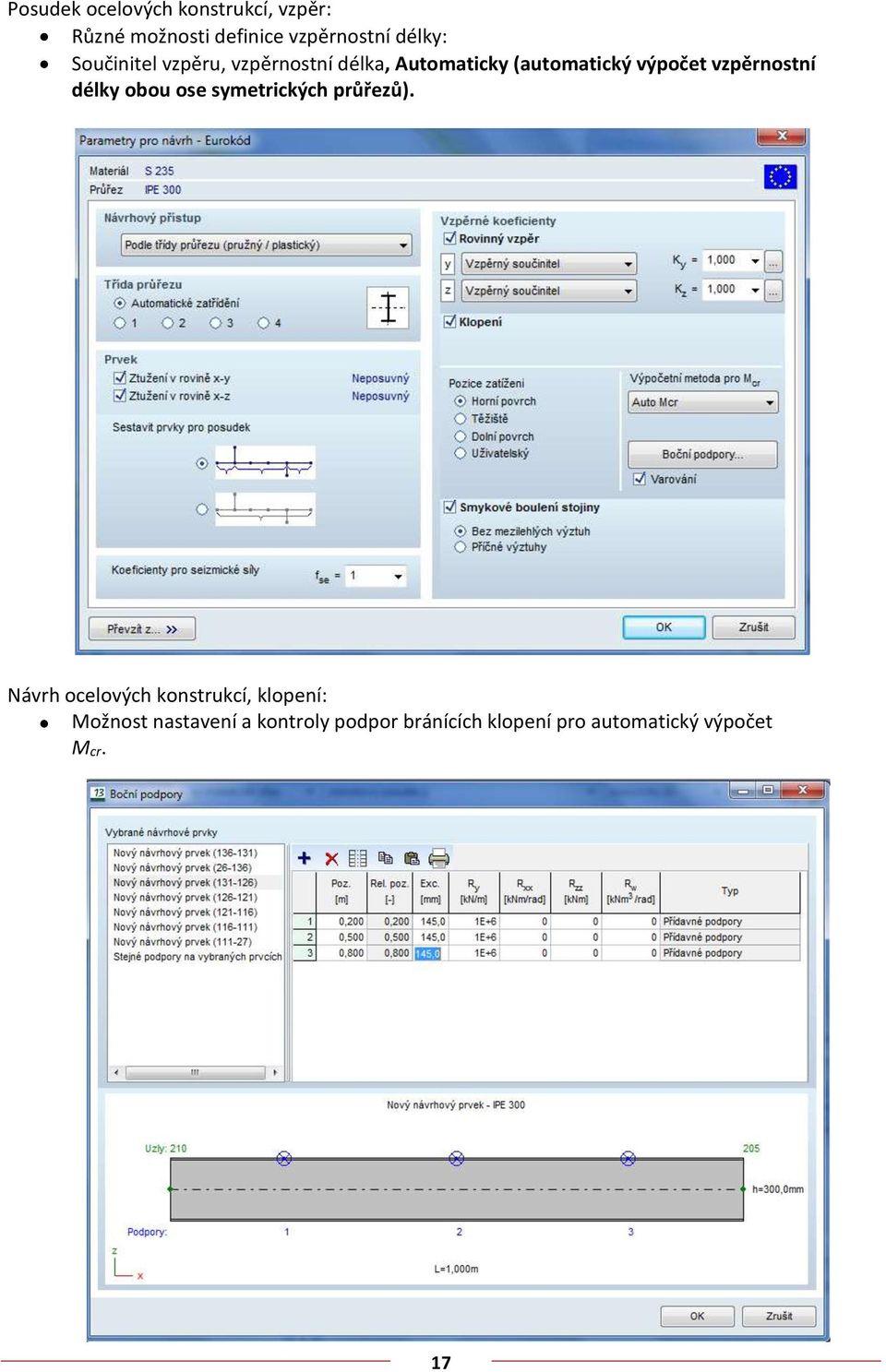

17 Posudek ocelových konstrukcí, vzpěr: Různé možnosti definice vzpěrnostní délky: Součinitel vzpěru, vzpěrnostní délka, Automaticky (automatický výpočet vzpěrnostní délky obou ose symetrických průřezů). Návrh ocelových konstrukcí, klopení: Možnost nastavení a kontroly podpor bránících klopení pro automatický výpočet Mcr. 17

18 Optimalizace dřevěných konstrukcí (nový modul TD9) Tento nový modul umožňuje optimalizaci průřezů dřevěných konstrukcí obdobně jako modul SD9 v případě ocelových konstrukcí. Optimalizace může být provedena pro jakýkoliv zatěžovací stav nebo kombinaci a může pracovat s knihovnou průřezů, průřezem nebo skupinou parametrických průřezů. Je možné nastavit maximální povolené využití a vybrat posudky, které budou použity. Optimalizace může být provedena s ohledem na minimalizaci hmotnosti, výšky nebo šířky průřezu a běží ve více vláknech. Konstrukce mostu před optimalizací Zoptimalizovaná mostní konstrukce všimněte si změny vazníků 7. Dokument Možnost vložení loga společnosti do hlavičky a/nebo titulní strany. (Nastavení / Preference / Dokument) Vícestránkový náhled stran. Company logo properties 18
