1 S třední škola stavební Jihlava Sada 1 Technologie betonu 12. Dávkování, zkoušky zpracovatelnosti betonové směsi Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Iveta Čopáková 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Kamenivo Běžné betony vyrábíme nejméně ze dvou frakcí kameniva. Betony vyšších pevností vyrábíme ze 3 i více frakcí. Dávkování kameniva provádíme hmotnostně. Velikost hrubé frakce volíme podle rozměrů konstrukce. Do základůa objemných konstrukcí zprostého betonu používáme kamenivo největší frakce, až do 63 mm. Pro železobetonové konstrukce používáme frakce do 32 mm.

3 O maximálním zrnu rozhoduje podmínka nejmenšího rozměru: nejvýše jedna třetina až polovina nejmenšího rozměru konstrukce nejmenší vzdálenost ocelových prutů výztuže zmenšena o 5 mm nejvýše 1,3 násobek krycí vrstvy výztuže 1/3 světlého průměru potrubí, jimž je dopravován beton

4 Poměr drobného a hrubého kameniva Tabulka poměru drobného a hrubého kameniva Třída betonu drobné kam. hrubé kam. B12,5 45% 55% B15 40% 60% B20 až B25 35% 65% B30 a více 30% 70%

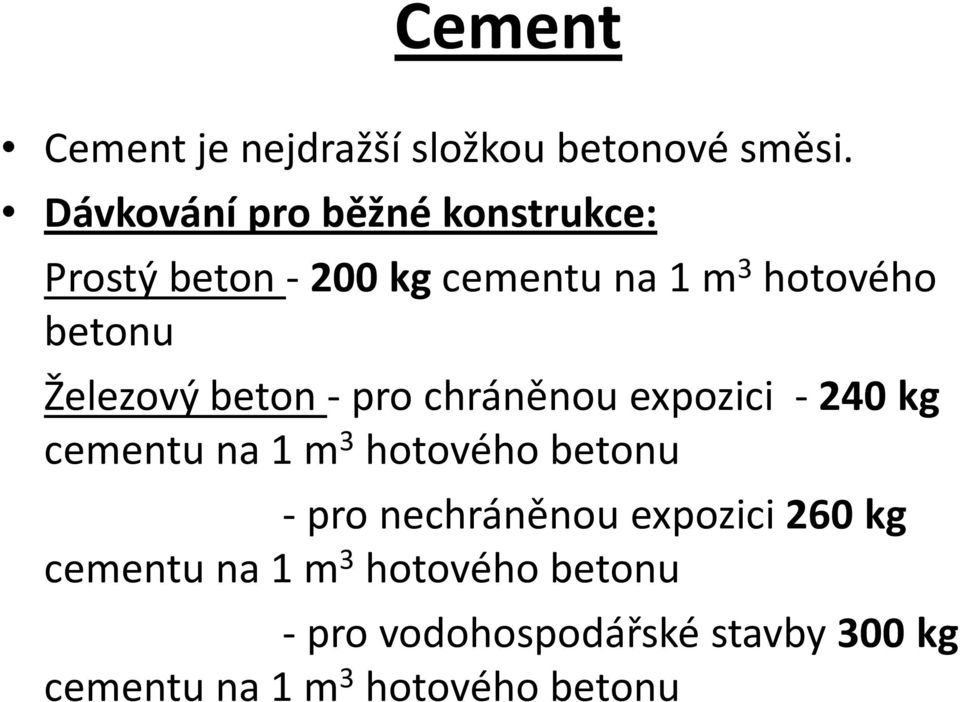

5 Cement Cement je nejdražší složkou betonové směsi. Dávkování pro běžné konstrukce: Prostý beton -200 kg cementu na 1 m 3 hotového betonu Železový beton -pro chráněnou expozici -240 kg cementu na 1 m 3 hotového betonu -pro nechráněnou expozici 260 kg cementu na 1 m 3 hotového betonu -pro vodohospodářské stavby 300 kg cementu na 1 m 3 hotového betonu

6 Pevnost betonu se zvyšuje s množstvím cementu až do hodnoty 450 kg cementu na 1 m 3 hotového betonu. Větší dávkování cementu již pevnost betonu nezvyšuje. Pro dosažení větších pevností použijeme cement vyšší pevnostní třídy. Pro náročné betony musíme dávkování cementu Pro náročné betony musíme dávkování cementu prokázat zkouškou.

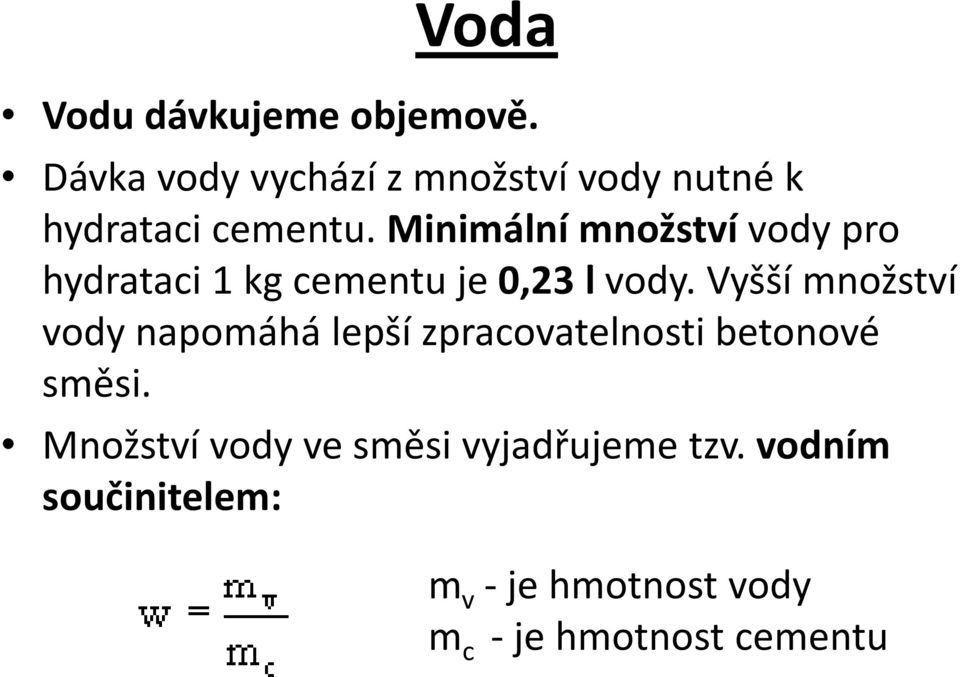

7 Voda Vodu dávkujeme objemově. Dávka vody vychází z množství vody nutné k hydrataci cementu. Minimální množství vody pro hydrataci 1 kg cementu je 0,23 l vody. Vyšší množství vody napomáhá lepší zpracovatelnosti betonové směsi. Množství vody ve směsi vyjadřujeme tzv. vodním součinitelem: m v -je hmotnost vody m c -je hmotnost cementu

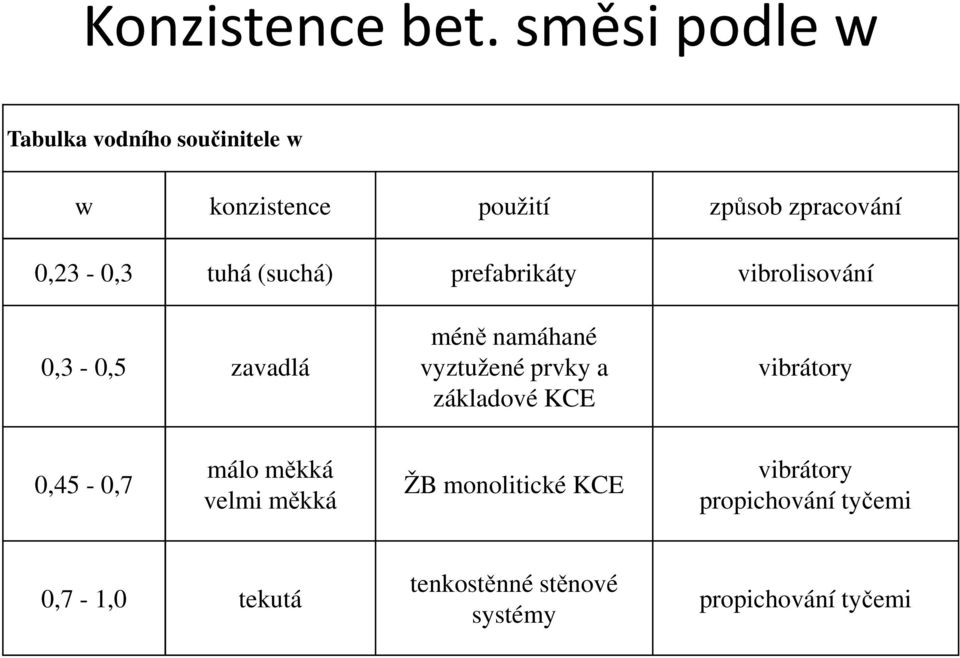

8 Konzistence bet. směsi podle w Tabulka vodního součinitele w w konzistence použití způsob zpracování 0,23-0,3 tuhá (suchá) prefabrikáty vibrolisování 0,3-0,5 zavadlá méně namáhané vyztužené prvky a základové KCE vibrátory 0,45-0,7 málo měkká velmi měkká ŽB monolitické KCE vibrátory propichování tyčemi 0,7-1,0 tekutá tenkostěnné stěnové systémy propichování tyčemi

9 Třídy betonu (podle EN) C-/5 C-/7,5 C8/10 C12/15 C16/20 C20/25 C25/30 C30/37 C35/45 C45/55 B5 B7,5 B10 B12, 5 B15 B20 B25 B30 B35 B40 B45 0 I II III V (80) (105) (135) (170) (250) (400) (500) (600) C - podle evropské normy ČSN EN B - podle SVB ČR nahrazující ČSN , která byl zrušena k Římské číslice odpovídají značení dle dřívější ČSN Hodnoty v závorkách odpovídají pevnosti betonu v tlaku v kp.cm-2 dle dřívější ČSN

10 Zkoušky zpracovatelnosti Betonová směs je složena zněkolika frakcí kameniva, zvody, cementu a popřípadě přísady. Její struktura je nehomogenní. Každá změna poměru složky kostatním složkám ovlivňuje vlastnosti betonové směsi Hustotu a pohyblivost betonové směsi vyjadřujeme hodnotou zpracovatelnosti. Stanovujeme ji: přístrojem VeBe zkouškou sednutí kužele zkouškou odlučivosti malty metodou rozlití zhutnění 10

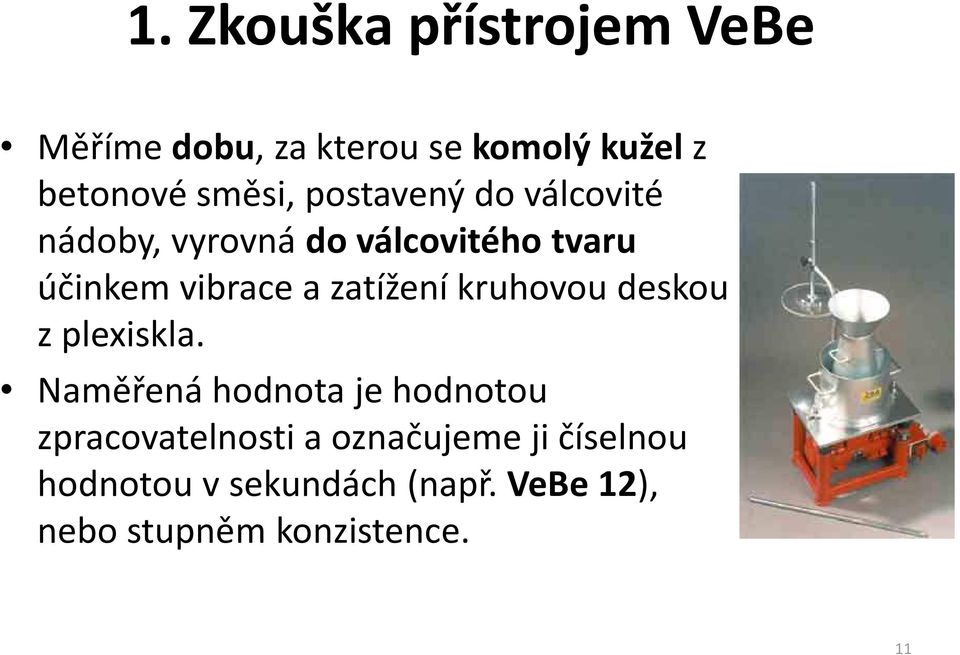

11 1. Zkouška přístrojem VeBe Měříme dobu, za kterou se komolý kužel z betonové směsi, postavený do válcovité nádoby, vyrovná do válcovitého tvaru účinkem vibrace a zatížení kruhovou deskou z plexiskla. Naměřená hodnota je hodnotou zpracovatelnosti a označujeme ji číselnou hodnotou vsekundách (např. VeBe12), nebo stupněm konzistence. 11

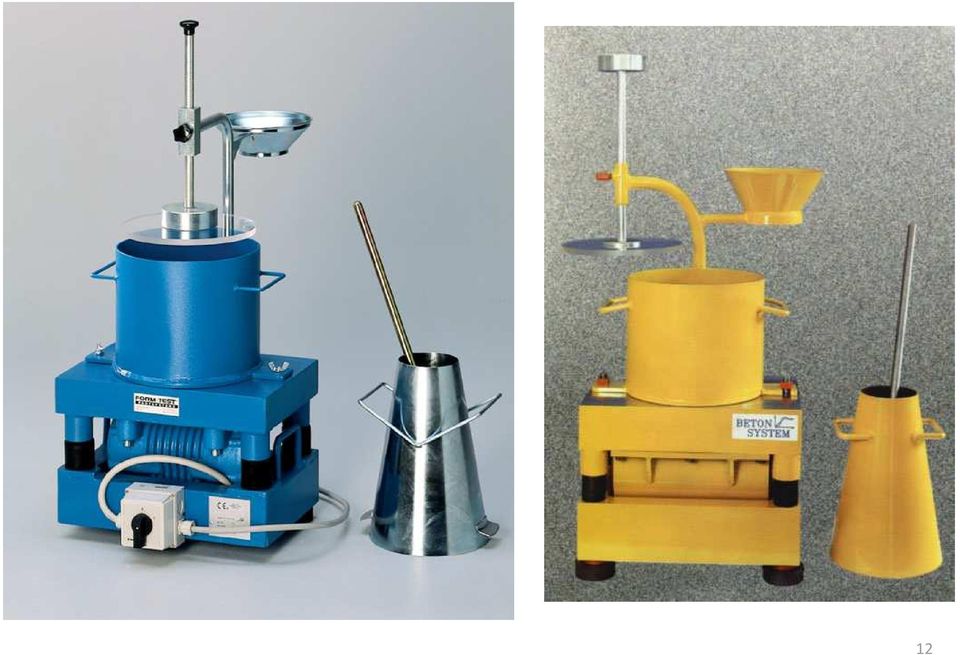

12 12

13 2. Zkouška sednutí kužele Měříme úbytek výšky kužele betonové směsi po odformováníplechového komolého kužele. Míra sednutí kužele v mm je hodnota zpracovatelnosti a označujeme ji např. SK 85 13

14 Zkoušku provádíme následovně: do plechového kužele o základně 200 mm a výšce 300 mm uložíme 7 dm 3 betonové směsi, poté plechový kužel sejmem a betonová směs změní svůj tvar, rozdíl mezi výškou plechové formy a mezi výškou deformovaného kužele směsi je hodnotou sednutí. 14

15 3. Metoda rozlití Používá se u směsí s vyšším vodním součinitelem. 15

16 Zkoušku provádíme následovně: na setřásací stolek ze dvou dřevěných desek o stranách 700 mm umístíme plechový kužel o rozměrech základny 200 mm a výšky 200 mm do kterého uložíme betonovou směs a zhutníme, poté kužel sejmemea okamžitě zvedneme horní desku do výšky 40 mm a spustíme na spodní desku, tento úkon opakujeme 15 krát, rozlitou betonovou směs změříme ve dvou kolmých rozměrech rovnoběžných s hranami stolku. 16

17 4. Metoda zhutnění V plechové formě výšky 400 mm a čtvercového průřezuo straně 200 mm naolejujeme vnitřní stykové plochy a naplníme je betonovou směsí. Formu naplníme až po okraj a přebytečnou část seřízneme pravítkem do roviny. Nato betonovou směs zvibrujeme. Pokles betonové směsi změříme ve čtyřech rozích od horního okraje formy a stanovíme aritmetický průměr. 17

18 5. Zkouška odlučivostimalty Určujeme hodnotu zpracovatelnosti mezerovitých betonů. Hodnota zpracovatelnosti je dána dobou, za kterou ze síťového dna nádoby vyteče při vibraci první kapka cementové kaše, nebo je dána množstvím cementové kaše, která vyteče za určitou dobu. Zkušební zařízení se skládá zkrychlové nádoby o hraně 200 mm, se dnem zplechového síta. Síto má kruhové otvory o průměru 2 mm. 18
