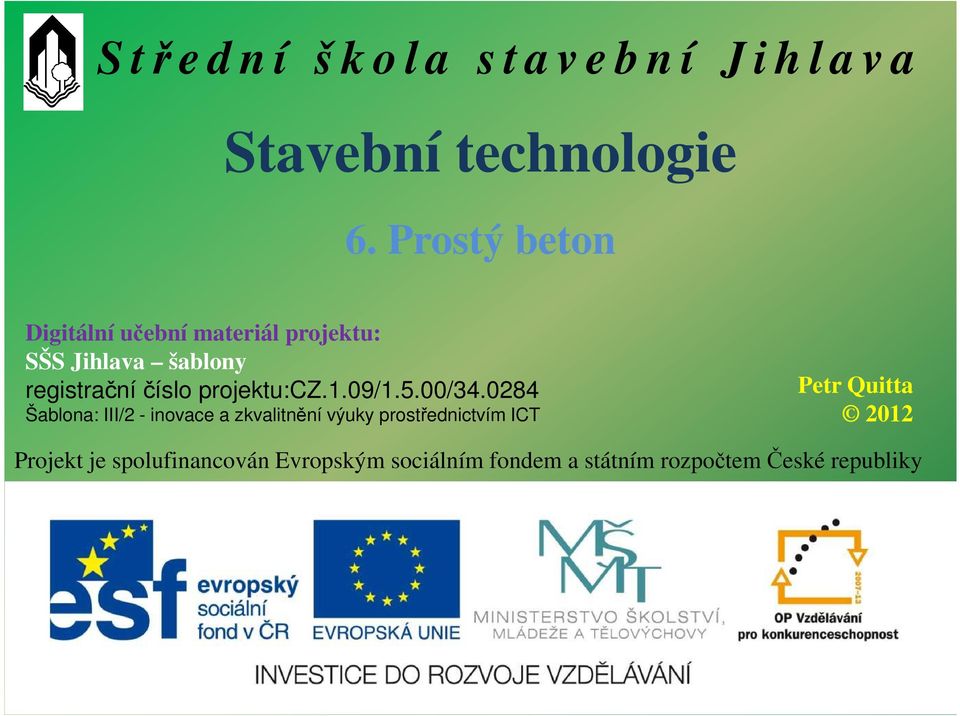

1 S třední škola stavební Jihlava Stavební technologie 6. Prostý beton Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Petr Quitta 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 Prostý beton je v podstatě umělý kámen. Kompozitní stavební látka vzniká spojením kameniva, cementu a vody. Vyznačuje se velkou pevností v tlaku. Slovo beton pocházející pravděpodobně z latinského betunium = kamenná malta

3 Výhody: Pevnost- betonu v tlaku je volitelná podle potřeby Trvanlivost betonu velká na vzduchu i vodě Ohnivzdornost-až 800 C, želbet. do 600 C Odolnost- betonu proti mechanickému poškození Hospodárnost-betonu je dána velkou trvanlivostí a levnou výrobou z dosažitelných surovin.

4 Nevýhody Hmotnost-mezi 2,0 až 2,4 t.m -3 u betonu pr. Tepelná vodivost- je větší, čím větší je hmotnost Zvuková vodivost u betonu vysoká (hutnost) Objemové změny- vznikají při tuhnutí a tvrdnutí betonu a při teplotních změnách, nežádoucí vlivy odstraňujeme zhotovením dilatací

5 Z prostého betonu navrhujeme: základové pasy pod vnější a vnitřní zdi základové patky pod sloupy a pilíře opěrné zdi -zadržují tlaky násypů, zemin, svahů Dále dělíme dle použití: konstrukční -používají se pro nosné konstrukce silniční - odolností proti vlivu povětrnosti, vodohospodářské konstrukce ve styku s vodou

6 Kamenivo je zrnitý materiál anorganického, přírodního nebo umělého původu, určený ke stavebním účelům. Vytváří nosnou kostru betonu. Rozdělení: dle původu, objemové hmotnosti, a velikosti zrn

7 dle původu: přírodní-těžené (z vodních toků nebo z naplavenin) nebo drcené (získané z lomů) podle objemové hmotnosti: hutné o objem. hmotnosti > 1800 kg/m 3 pórovité o objem. hmotnosti < 1800 kg/m3 podle velikosti zrn: drobné (velikost 0-4 mm) hrubé (velikost 4-63 mm)

8 Vlastnosti kameniva Jednotlivá zrna kameniva spojená cementovou směsí tvoří pevnou, kompaktní hmotu. Pro výrobu kvalitních betonů používáme zrna kameniva různých velikostí, vykazující dobrou pevnost, trvanlivost, odolnost proti vlivu povětrnosti a mrazu, s minimální nasákavostí.

9 Cement je hydraulické pojivo, jemně mletá anorganická látka. Po smíchání s vodou vytváří kaší, která tuhne a tvrdne následkem hydratace vápen. silikátů Hydratace Hydratace je chemický a fyzikální proces, při němž kašovitá cementová směs přechází do tuhého a tvrdého stavu

10 Hydratační teplo Při chemické reakci cementu s vodou vzniká teplo, které nazýváme hydratační teplo. Čím je cement jemněji mletý, tím má větší povrch, který je smáčen vodou, tím je intenzivnější hydrolýza, včasnější počátek průběhu hydratace, tím rychleji se vyvíjí hydratační teplo. Hydratace probíhá nerušené při optimální teplotě 15 až 25 C.

11 Tuhnutí je chemický a fyzikální pochod, při kašovitá směs cementu a vody tuhne v pevnou hmotu. Počátek je stanoven na dobu za 1 hodinu až do 12 hod. po smíchání cementu s vodou

12 Tvrdnutí Tvrdnutí je chemický a fyzikální pochod, při němž se tuhá směs přeměňuje v tvrdou hmotu, která nabývá větší pevnosti. Rychlost je dána chemickým složením a jemností cementu. Tvrdnutí probíhá zpočátku intenzivně, později se tvrdnutí zpomaluje. Největší přírůstek pevnosti nastává do 28 dnů. Tuto pevnost považujeme za základní.

13 Druhy cementů Cementy pro obecné použití podle ENV jsou rozděleny do 5 hlavních skupin označených římskou číslicí I až V. Základem těchto cementů je portlandský slínek, který je spojován méně nebo více složkami. Ty zvyšují vlastnosti cementu.

14 Barevné rozlišení druhů K rozlišení používáme barevné rozlišení: druh I portlandské černou barvou druh II portlandské směsné zelenou barvou druh III vysokopecní červenou barvou druh IV pucolánové modrou barvou druh V směsné hnědou barvou

15 Voda umožňuje hydrataci cementu a krystalizaci, a tím vytváření pevné vazby mezi kamennými zrny. Do betonové směsi dáváme větší množství vody, abychom snížili tření mezi zrny kameniva, a tím zlepšili vlastnosti při zhutňování. Vodu, kterou používáme pro přípravu betonové směsi, nazýváme vodou záměsovou a vodu, kterou používáme k ošetřování betonu, nazýváme vodou ošetřovací.

16 Betonová směs kamenivo dávkujeme do betonu dle frakční křivky, podle druhu betonu, cement dle druhu, prostý 200 kg, železový od 240 kg až do 450 kg, množství vody je stanoveno vodním součinitelem w = m v / m c (poměr množství vody a cementu)

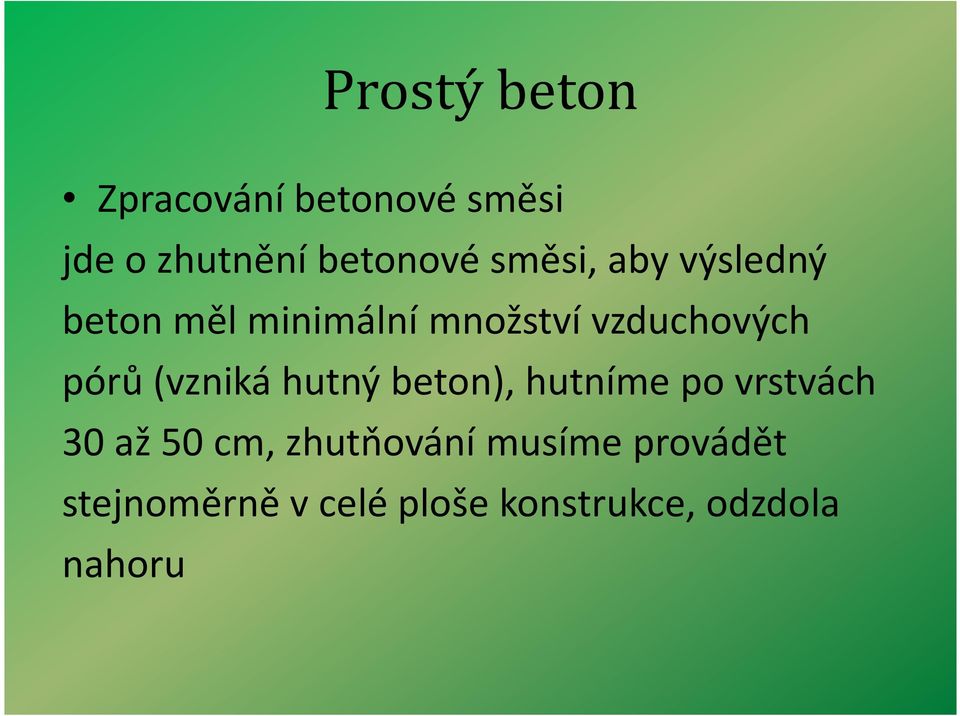

17 Zpracování betonové směsi jde o zhutnění betonové směsi, aby výsledný beton měl minimální množství vzduchových pórů (vzniká hutný beton), hutníme po vrstvách 30 až 50 cm, zhutňování musíme provádět stejnoměrně v celé ploše konstrukce, odzdola nahoru

18 Druhy hutnění Lití-se používá se jen u tekutých směsí, vzduch a voda se odstraňuje propichováním Vibrování- je nejpoužívanější způsob zhutňování betonové směsi, používáme ponorné, plovoucí, příložné vibrátory, a dále lisování a vibrolisování, Vakuování - odsávání přebytečné vody a vzduchu (použito speciální bednění)

19 Zdroje: Literatura: Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Petr Quitta Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
