Systémy požární ochrany Hilti.

Transkript

1 Systémy požární ochrany Hilti 1

2 Hilti celosvětová působnost Jedna z vůdčích společností poskytující produkty, systémová řešení a služby stavebním profesionálům Založena 1941 v Schaanu, Lichtenštějnském knížectví Působí ve více než 120 zemích na 6 kontinentech Více než zaměstnanců Více než přímých kontaktů se zákazníky každý den Model přímého prodeje Obrat v roce 2013: 4.4 mld. CHF Produkty a služby se zaměřují na reálnou efektivnost zákazníků díky neustálým inovacím 2

3 Hilti je pro zákazníky partnerem Hilti je klíčovým partnerem především profesionálů ve stavebnictví, ale také v odvětví energetiky a automobilového průmyslu, dále také v těžebním průmyslu a odvětví obnovitelných zdrojů. Naši zákazníci a partneři profitují zejména z vývoje a inovací, komplexních řešení a profesionálních služeb a získávají tak jasnou přidanou hodnotu. Stavíme na zkušenostech 3

4 Systémy požární ochrany Hilti Proč požární ochrana Hilti Certifikovaný systém & řada dodatečných testů Vlastní vývoj a výroba Školení na protipožární systém Hilti Technická podpora i přímo na stavbě 4

5 Agenda 1 Požárně bezpečnostní řešení stavby, základní pojmy 2 Legislativa požárních ucpávek 3 Prostupy kabelových tras 4 Nátěry kabelů 5 Přidružené aplikace se zvýšenou požární odolností 6 Ukázky z praxe 5

6 Základní pojmy Požárně dělící konstrukce - PDK Stěny, stropy Požární úsek Místnost, byt, únikové cesty, instalační šachta Požární odolnost EI 60 (15, 90, 45 atd.) E - Celistvost I - tepelně izolační schopnost Požární ucpávka Utěsnění spár a instalačních prostupů v PDK Normová teplotní křivka ISO 834 Svíčka Firestop systém 6

7 Požárně bezpečnostní řešení stavby (ucpávky) Požárně bezpečnostní řešení Požární výkres 7

9 Legislativa 1. Nařízení Evropského parlamentu a rady (EU) č.305/2011, o stavebních výrobcích 2. Zákon č. 133/1985 Sb., ve znění pozdějších předpisů 3. Vyhláška č. 246/2001 Sb., ve znění pozdějších předpisů 4. Zákon č. 183/2006 Sb., ve znění pozdějších předpisů 5. Vyhláška 23/2008 Sb., ve znění pozdějších předpisů 6. Kodex norem PBS ČSN 7308XX A další 9

10 Označování prostupů vyhl. MV 23/2008 Sb. 9, odst.6) Prostup rozvodů a instalací v požárně dělicí konstrukci musí být utěsněn podle českých technických norem. V případě požadavků na požární odolnost prostupu podle české technické normy uvedené v příloze č. 1 části 4 musí být tento prostup zřetelně označen štítkem obsahujícím informace o požární odolnosti, druhu nebo typu ucpávky, datu provedení, měsíc a rok firmě, adrese a jméně zhotovitele, označení výrobce systému. 10

11 Označování prostupů - štítek Například: CP 601-S C 121 Měsíc / rok EI 30 Zákazník s.r.o. Adresa Jméno provádějící osoby 11

13 Prostupy kabelových tras 13

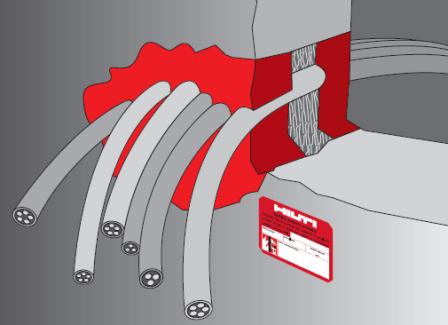

14 CP 611A zpěňující protipožární tmel Aplikace Těsnění prostupů jednotlivých kabelů a malých kabelových svazků Technické údaje EI 90 Max. velikost prostupu 300 cm 2 (ø = 200 mm nebo 170 x 170 mm) Max. zaplnění prostupu kabeláží 60% Minerální plsť kg/m 3, třída reakce na oheň A1 nebo A2, bod tavení přes 1000 C Podkladové materiály beton, zdivo, kov, SDK video 14

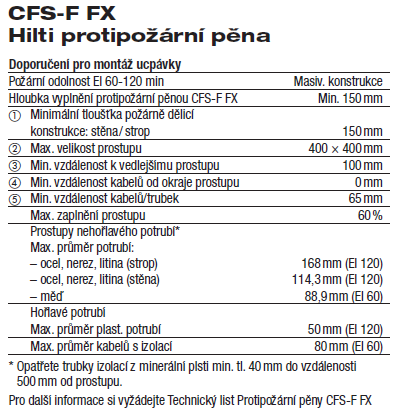

15 CFS-F FX protipožární pěna Aplikace Těsnění prostupů jednotlivých kabelů, kabelových svazků a kabelových lávek Těsnění sdružených prostupů kabelů a potrubí Technické údaje EI Max. velikost prostupu 400 x 400 mm Max. zaplnění prostupu kabeláží (instalacemi) 60% Odřezky ztuhlé pěny lze opětovně použít Snadné doplnění dalších kabelů Podkladové materiály beton, pórobeton, zdivo, SDK video 15

16 CFS-SL protipožární rukáv Aplikace Těsnění prostupů kabelových tras s častým dodatečným doplňováním kabeláže Těsnění prostupů samostatných kabelů i kabelových svazků Technické údaje EI Plně funkční ihned po instalaci Dotmelení rukávu ve stěně protipožárním tmelem CFS-S ACR Snadné doplnění dalších kabelů Podkladové materiály beton, pórobeton, zdivo, SDK 16

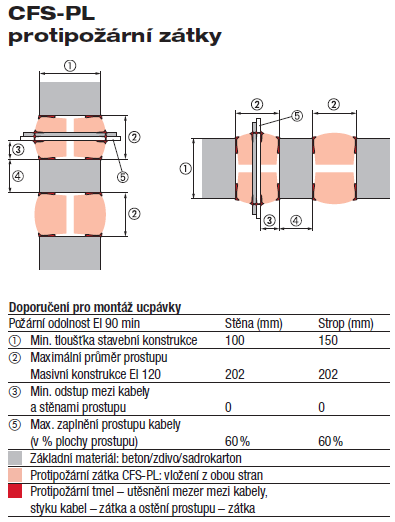

17 CFS-PL protipožární zátky Aplikace Těsnění prostupů samostatných kabelů i kabelových svazků Těsnění prostupů chrániček a svazků chrániček Dočasné i trvalé těsnění prostupů kabelů Technické údaje EI 90 Pro kruhové otvory mm Dotmelení mezer tmelem CP 611A Max. zaplnění prostupu kabeláží 60% Snadné doplnění dalších kabelů Vhodný do bezprašných prostor (servery, laboratoře...) Podkladové materiály beton, zdivo, SDK video 17

18 CFS-BL protipožární tvarovky Aplikace Těsnění prostupů jednotlivých kabelů, kabelových svazků a kabelových lávek Těsnění prostupů chrániček a svazků chrániček Technické údaje EI Max. velikost prostupu 1000 x 700 mm Dotmelení mezer protipožárním tmelem CFS-FIL Max. zaplnění prostupu kabeláží 60% Snadné doplnění dalších kabelů Podkladové materiály beton, zdivo, SDK video 18

19 CP 651N protipožární polštáře Aplikace Těsnění prostupů kabelů a kabelových lávek Dočasné i trvalé těsnění prostupů kabelových tras Technické údaje EI 90 (EI 60 bez dotmelení pomocí CFS-S ACR) Max. velikost prostupu 1200 x 1500 mm (stěna), 1000 x neomezeno (strop) Max. zaplnění prostupu kabeláží 60% Snadné doplnění dalších kabelů Rozebíratelné, opakovaně použitelné Podkladové materiály beton, pórobeton, zdivo, SDK video 19

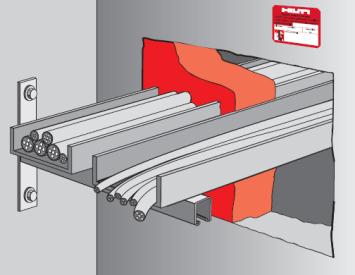

20 CFS-M RG protipožární malta Aplikace Těsnění prostupů kabelů a kabelových lávek Trvalé těsnění prostupů kabelových tras Těsnění prostupů nehořlavého potrubí nebo nehořlavého potrubí s nehořlavou izolací Technické údaje EI Max. velikost prostupu dle tl. prostupované konstrukce Max. zaplnění prostupu kabeláží 60% Vhodnost do prostor s vlivem vlhkosti nebo mechanického poškození Podkladové materiály beton, pórobeton, zdivo video 20

21 CP 670, CP 673 protipožární povlak na desky z minerální plsti Aplikace Těsnění prostupů kabelů a kabelových lávek Velkoplošné prostupy Technické údaje EI Max. velikost prostupu 2000 x 1000 mm Minerální plsť 140 kg/m 3, třída reakce na oheň A1 nebo A2, bod tavení přes 1000 C CP 670 ablativní nátěr CP 673 ablativní nátěr, výplňový tmel Podkladové materiály beton, zdivo, kov, SDK video 21

22 Systém pro kabelové prostupy CFS-T Utěsnění prostupů kabelů, které splní nejvyšší nároky Požární odolnost EI min Odolnost vůči tlaku vody a plynu až 11 bar Odolnost vůči výbuchu až 42 bar Možnost použití v prostředí s nebezpečím výbuchu (ATEX) Odolnost vůči elektromagnetickým vlivům (EMC) Snadná vizuální kontrola správné instalace během několika sekund díky systému barevně značených redukcí 22

23 Systém pro kabelové prostupy CFS-T Rozdílné typy rámů pro použití v otvorech různých tvarů a velikostí Jenom 7 druhů modulů pro pokrytí kabelů Ø 3 99 mm Kruhové zátky do ŽB konstrukcí Ø mm Obdélníkové rámy na ŽB konstrukce velkosti až 847x1272 mm Obdélníkové rámy přivařované k ocelové konstrukci Ø20-23 mm Ø17-21 mm Ø13-16 mm bez kabelu modul 30x30 mm 23

24 Pož. odolnost Těsnění Hilti mechanický systém kabelových prostupů splní nejvyšší nároky na těsnění i požární odolnost Hlavní aplikace a charakteristiky Hilti Cable Transit Systému Vodotěsnost Plynotěsnost Vodotěsnost až do 11 barů IP 65 Plynotěsnost až do 7 barů Prachotěsnost Rozebiratelnost ATEX certifikát Odolnost vůči výbuchu (42 bar) Aplikace v betonu (např. rafinérie, rozvodny...): Požární odolnost až 4 hod. Aplikace v ocelových konst. (Offshore, petrochemie, větrný a lodní průmysl ): A-60 / H

25 Připravíme vám návrh prostupů v softwaru Hilti Profis Cable Transit Návrh prostupů na základe počtu, průměru, typu kabelů, připadne velikosti existujícího otvoru Export grafického návrhu, rozpis artiklů, CAD detail 25

27 Nátěry kabelů 27

28 CP 679A ablativní protipožární nástřik/nátěr na kabely Aplikace Ochranný nátěr na kabely a kabelové lávky zabraňující šíření požáru po povrchu kabelů Snižuje rychlost šíření požáru po kabelové trase Technické údaje Aplikace nástřikem nebo natíráním Vodou ředitelný Vhodný na vnitřní i venkovní použití Trvale pružný nátěr 28

30 Přidružené aplikace se zvýšenou požární odolností 30

31 X-FB kabelové příchytky se zachováním funkčnosti kabelu při požáru Jednoduché rychlé a bezpečné připevnění kabelů Max. vzdálenost příchytek do 300mm Požární odolnost dle ZP-27/2008 P 90-R Pro přichytávání kabelů EPS, EZS, data, MaR a silnoproudé instalace Jednoduché i dvojité provedení Průměr kabelů 5 40 mm Vysoká produktivita práce oproti tradiční metodě (až 15x vyšší rychlost připevňování ) X-FB certifikát 31

32 Typové závěsy s požární odolností z montážních systémů MQ a MM Aplikace Typové závěsy z MQ a MM montážních systémů samostatný závěs, hrazda, konzola se závěsem a nosník na stropní konstrukci Hodnoty zatížení pro požární odolnost R 30, R 60, R 90 a R 120 Požární odolnost dle metodiky MLAR IBMB Braunschweig Požárně klasifikační osvědčení TZÚS Praha s.p. 32

33 Kotvy s požární odolností Aplikace Kotvy testované na pasivní požární bezpečnost v trhlinové zóně betonu vystaveno přímo ohni bez jakýchkoliv izolačních nebo ochranných opatření Testy provedeny dle mezinárodní náběhové křivky ISO 834, DIN 4102 T.2 nebo EOTA TR 020 Testy některých kotev dle německé tunelové teplotní křivky RABT ZTV - tunnel, part 5 Hodnoty zatížení kotev pro požární odolnost R 30, R 60, R 90, R 120 a u některých typů kotev dokonce pro R 180 Normová teplotní křivka ISO 834 Německá tunelová teplotní křivka RABT ZTV - tunnel 33

35 !!! Jak to nedělat!!! 35

36 !!! Jak to nedělat!!! 36
