1 kondenzační technika Condensinox, ModuloControl & ModuMax kondenzační technika

2 2 Projekční podklady

3 Filozofie Prostor je Alfou a Omegou využití průmyslových a komerčních budov. Prostor je prostě drahý, čím blíže je k centru, tím je dražší. Kotelna je také prostor, obchodně nevyužitelný a tedy příliš drahý. Hlavní výhodou kotlů Condensinox jsou jejich minimální rozměry. Jejich aplikací získá investor další prostor, který pak může využít komerčním způsobem - například pronajmout. Minimální rozměry kotlů sebou přinášejí další výhodu - umožňují snadnou manipulaci. Díky své malé hmotnosti mohou být umisťovány i na takových místech, kde je únosnost podlah snížena. Emisní třída 5 předurčuje tyto kotle k bezproblémovému použití i v těch regionech, kde je vyžadováno splnění těch nejpřísnějších emisních limitů. Současná generace kondenzačních kotlů Condensinox a Modulo Control s unikátním řešením technických parametrů zaručuje 4 stupně úspor paliva: První stupeň spočívá v kondenzaci, při které je zužitkována i ta část tepla, která u konvenčních kotlů uniká do komína. Toto dodatečně získané teplo je využito pro předehřev vratné vody z ÚT. Druhým stupněm je optimalizace procesu spalování v celém výkonovém rozsahu modulu. Hořák s předsměšováním paliva (zemního plynu nebo propanu) se vzduchem zajišťuje díky konstantnímu poměru vzduch/plyn maximální účinnost spalování s minimálním obsahem škodlivin (tř. NOx 5) a garantuje tak splnění i těch nejpřísnějších emisních norem. Třetím stupněm je kaskádová ekvitermní regulace. Digitálně komunikuje s jednotlivými moduly a řídí jejich provoz. Optimalizuje tak tepelnou pohodu v domě a zvyšuje stupeň využití celého systému a ekonomiku jeho provozu. Umožňuje přesné kopírování tepelné ztráty objektu. Čtvrtým stupněm je široká lineární modulace jednotlivých modulů. Ta umožňuje dosažení rovnoměrného vytápění objektu po celou topnou sezónu. Není žádným tajemstvím, že po 3/4 topné sezóny je plně postačujících % vypočteného výkonu kotelny. Všechny zdroje tepla, u kterých nelze snížit výkon na tyto hodnoty při zachování stejně vysoké účinnosti, se tedy stávají na 3/4 topné sezóny značně neekonomickými. Jednou z nejsilnějších deviz kotlů Condensinox je schopnost pracovat s maximální účinností i během nejběžnějších teplot okolo 0 C, kdy k pokrytí aktuálních ztrát postačuje pouhá 1/3 vypočteného výkonu. Pokud není tento parametr splněn a kotle jsou provozovány mimo svůj pracovní rozsah, začínají tzv. cyklovat. Standardní kotle takovýchto cyklů okolo ročně. I laikovi musí být jasné, jaký závěr lze z těchto údajů vyvodit. 3

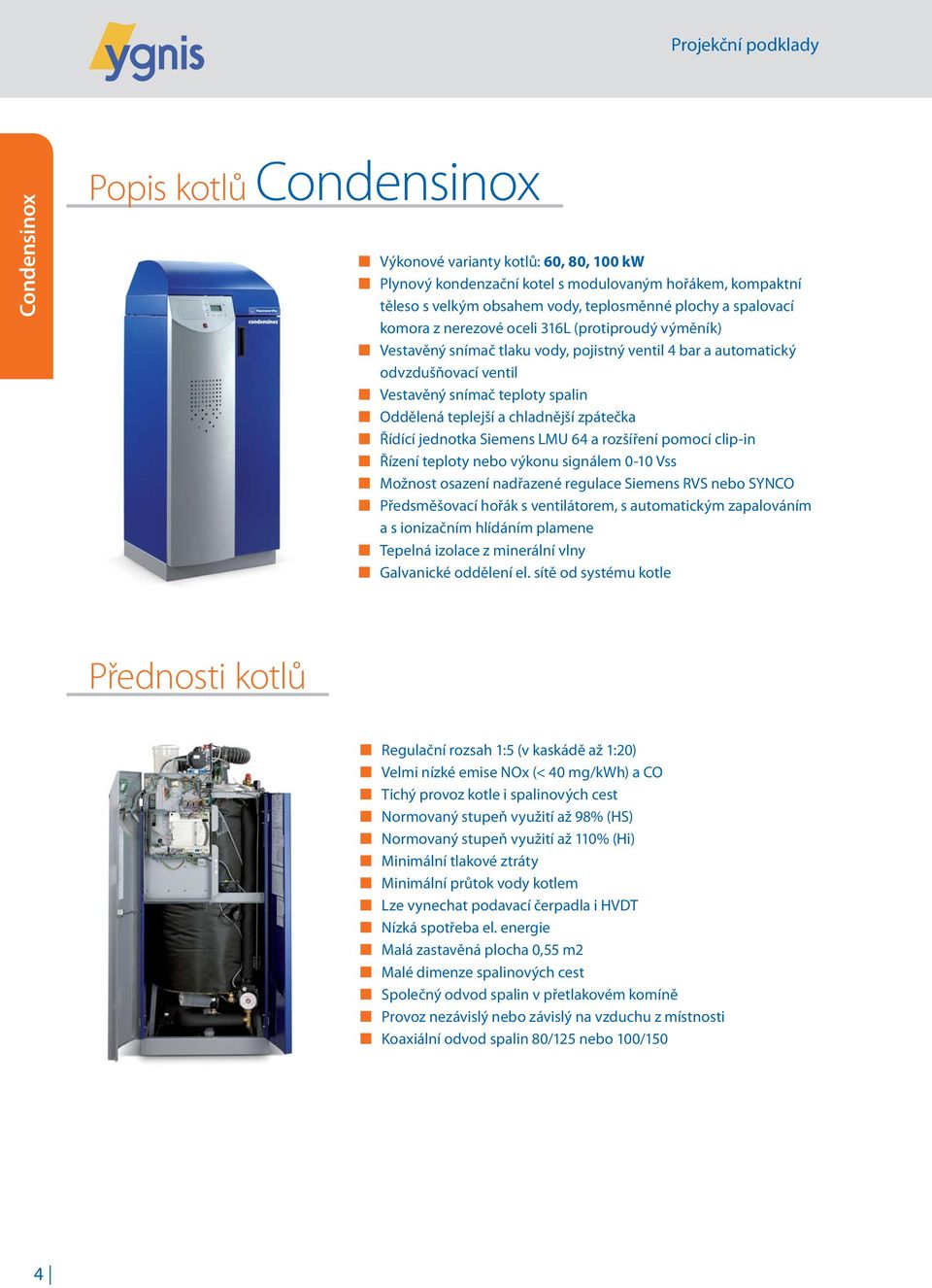

4 Condensinox Popis kotlů Condensinox Výkonové varianty kotlů: 60, 80, 100 kw Plynový kondenzační kotel s modulovaným hořákem, kompaktní těleso s velkým obsahem vody, teplosměnné plochy a spalovací komora z nerezové oceli 316L (protiproudý výměník) Vestavěný snímač tlaku vody, pojistný ventil 4 bar a automatický odvzdušňovací ventil Vestavěný snímač teploty spalin Oddělená teplejší a chladnější zpátečka Řídící jednotka Siemens LMU 64 a rozšíření pomocí clip-in Řízení teploty nebo výkonu signálem 0-10 Vss Možnost osazení nadřazené regulace Siemens RVS nebo SYNCO Předsměšovací hořák s ventilátorem, s automatickým zapalováním a s ionizačním hlídáním plamene Tepelná izolace z minerální vlny Galvanické oddělení el. sítě od systému kotle Přednosti kotlů Regulační rozsah 1:5 (v kaskádě až 1:20) Velmi nízké emise NOx (< 40 mg/kwh) a CO Tichý provoz kotle i spalinových cest Normovaný stupeň využití až 98% (HS) Normovaný stupeň využití až 110% (Hi) Minimální tlakové ztráty Minimální průtok vody kotlem Lze vynechat podavací čerpadla i HVDT Nízká spotřeba el. energie Malá zastavěná plocha 0,55 m2 Malé dimenze spalinových cest Společný odvod spalin v přetlakovém komíně Provoz nezávislý nebo závislý na vzduchu z místnosti Koaxiální odvod spalin 80/125 nebo 100/150 4

5 Vnitřní popis kotle 1 2 Condensinox koaxiální přípojka odvodu spalin a sání vzduchu 2. předsměšovací hořák s ventilátorem 3. výstup ÚT, pojiš tovací ventil 4 bar, automatický odvzd. ventil 4. teplejší zpátečka ÚT 5. chladnější zpátečka ÚT 6. čerpadlo chlazení hořáku 7. snímač tlaku vody 8. tepelná izolace výměníku 9. tepelný nerezový výměník, materiál 316L 10. prostor pro regulátor Siemens RVS 11. řídící jednotka Siemens LMU64 5

6 Technické parametry Condensinox Condensinox 60 Condensinox 80 Condensinox 100 Výkonový rozsah při 80/60 C kw ,4-97 Tepelný výkon 50/30 C kw 13-65,5 16,7-87,5 20,7-105,5 Modulační rozsah % Jmenovitý tepelný příkon 80/60 C kw 12,4-62,1 16,5-82,7 19,5-100 Norm. stupeň využití při 30% zatížení (podle EN 303) % 109, ,4 Provozní přetlak max./min. bar 4,0/1,0 4,0/1,0 4,0/1,0 Max. výstupní teplota C STB - pojistná teplota C Minimální průtokové množství m3/h Tlaková ztráta kotle při 20K mbar 3,5 1,8 2,6 Jmenovitý průtok výměníkem kotle m3/h 2,6 3,4 4,2 Objem vodní náplně l Hmotnost kotle (bez vodní náplně, včetně opláštění) kg Pohotovostní ztráty při Δt = 30K W Maximální spotřeba ZP G20 m3/h 6,6 8,7 10,6 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Hmotnostní průtok spalin max. g/s 28,3 38,5 46,5 Teplotní třída spalin - T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 (podle EN 483) mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO2 ve spalinách při výkonu max./min. % 9,0/ 8,5 9,0/ 8,5 9,0/ 8,5 Dopravní tlak pro sání vzduchu a odvod spalin Pa Hluk při spalování - provoz závislý na vzduchu z kotelny db Hluk odtahu spalin, emitovaný ze spalinového hrdla db Průtok spalovacího vzduchu m3/h Přípojky výstup/zpátečky G 1 1/4 G 1 1/4 G 1 1/4 Přípojka plynu G 1/2 G 3/4 G 3/4 Pojistný ventil 4 bar R 3/4 R 3/4 R 3/4 Přípojka spalin (hrdlo) mm Přípojka přiváděného vzduchu (hrdlo) mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 6,7 7,3 8,1 Hodnota ph kondenzátu - 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 Elektrické krytí IP Vlastní elektrická spotřeba min./max. výkon W 94/ / /320 Max. provozní proud A 0,9 2,0 2,0 Šířka mm Hloubka mm Výška mm

7 Připojovací rozměry A B C D E F G H I J K L M N O Condensinox / G1/2 121 Condensinox 80, / G1/2 133 Condensinox B E C min. 20 max. 40 A N M F K K J K 18 G H I L D 25 O 7

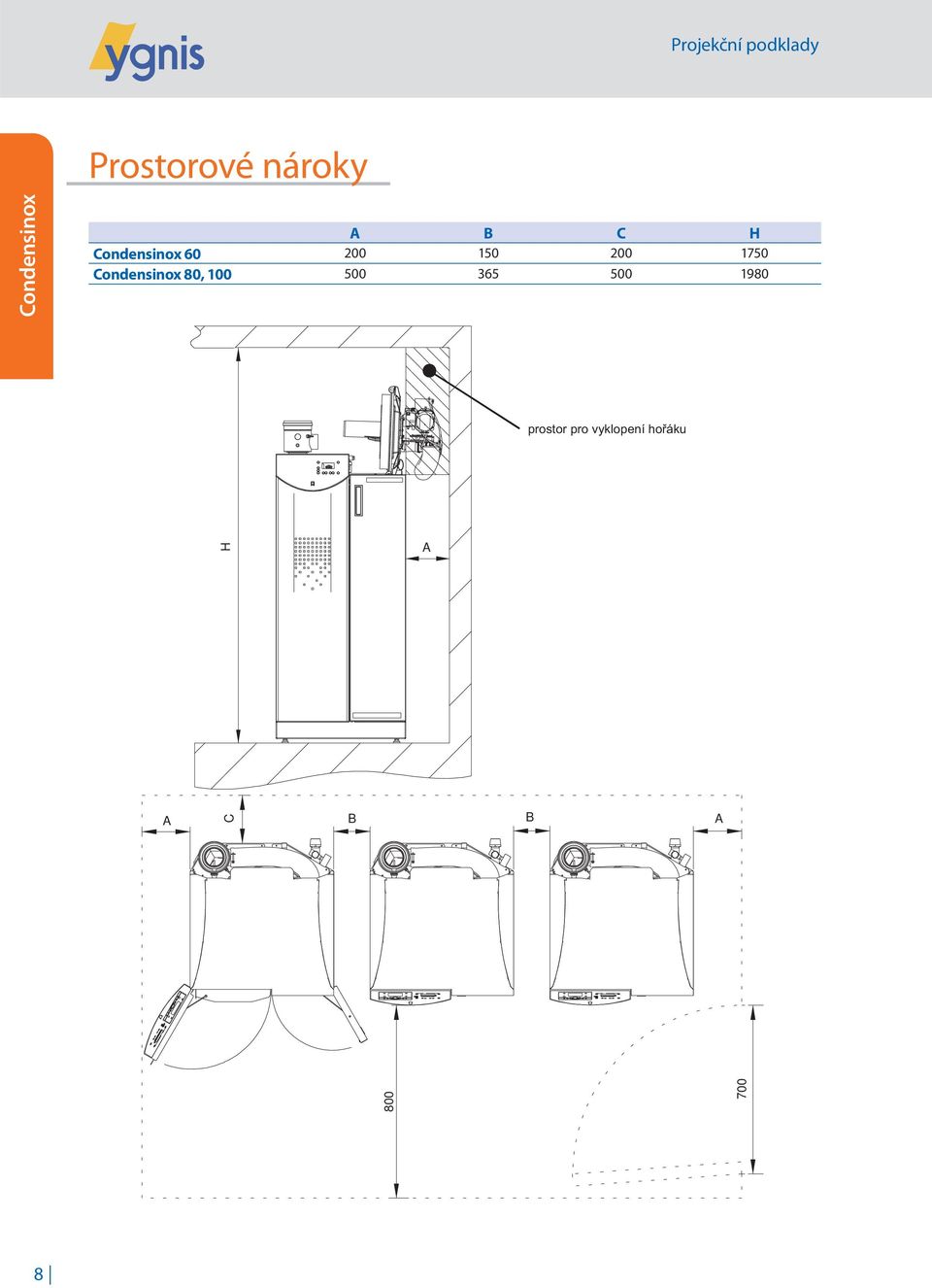

8 Prostorové nároky Condensinox A B C H Condensinox Condensinox 80, H A A B B A C 8

9 Condensinox 9

10 ModuloControl Popis kotlů ModuloControl Výkonové varianty kotlů: 116, 145, 180, 330, 390, 450 kw Plynový kondenzační kotel s modulovaným hořákem, kompaktní těleso s velkým obsahem vody, teplosměnné plochy a spalovací komora z nerezové oceli 316L (protiproudý výměník) Vestavěný snímač tlaku vody, pojistný ventil 4 bar a automatický odvzdušňovací ventil Vestavěný snímač teploty spalin Řídící jednotka Siemens LMU 64 a rozšíření pomocí clip-in Řízení teploty nebo výkonu signálem 0-10Vss Možnost osazení nadřazené regulace Siemens RVS nebo SYNCO Předsměšovací hořák s ventilátorem, s automatickým zapalováním žhavící elektrodou a s ionizačním hlídáním plamene Tepelná izolace z minerální vlny Galvanické oddělení el. sítě od systému kotle Přednosti kotlů Regulační rozsah 1:4 Velmi nízké emise NOx (< 60 mg/kwh) a CO Tichý provoz kotle i spalinové cesty Normovaný stupeň využití až 96% (HS) Normovaný stupeň využití až 109% (Hi) Minimální tlakové ztráty Lze vynechat podavací čerpadla i HVDT Nízká spotřeba el. energie Malá zastavěná plocha Odvod spalin v podtlakovém komíně (0 Pa na hrdle spalin) Není potřeba zajišťovat min. průtok vody kotlem 10

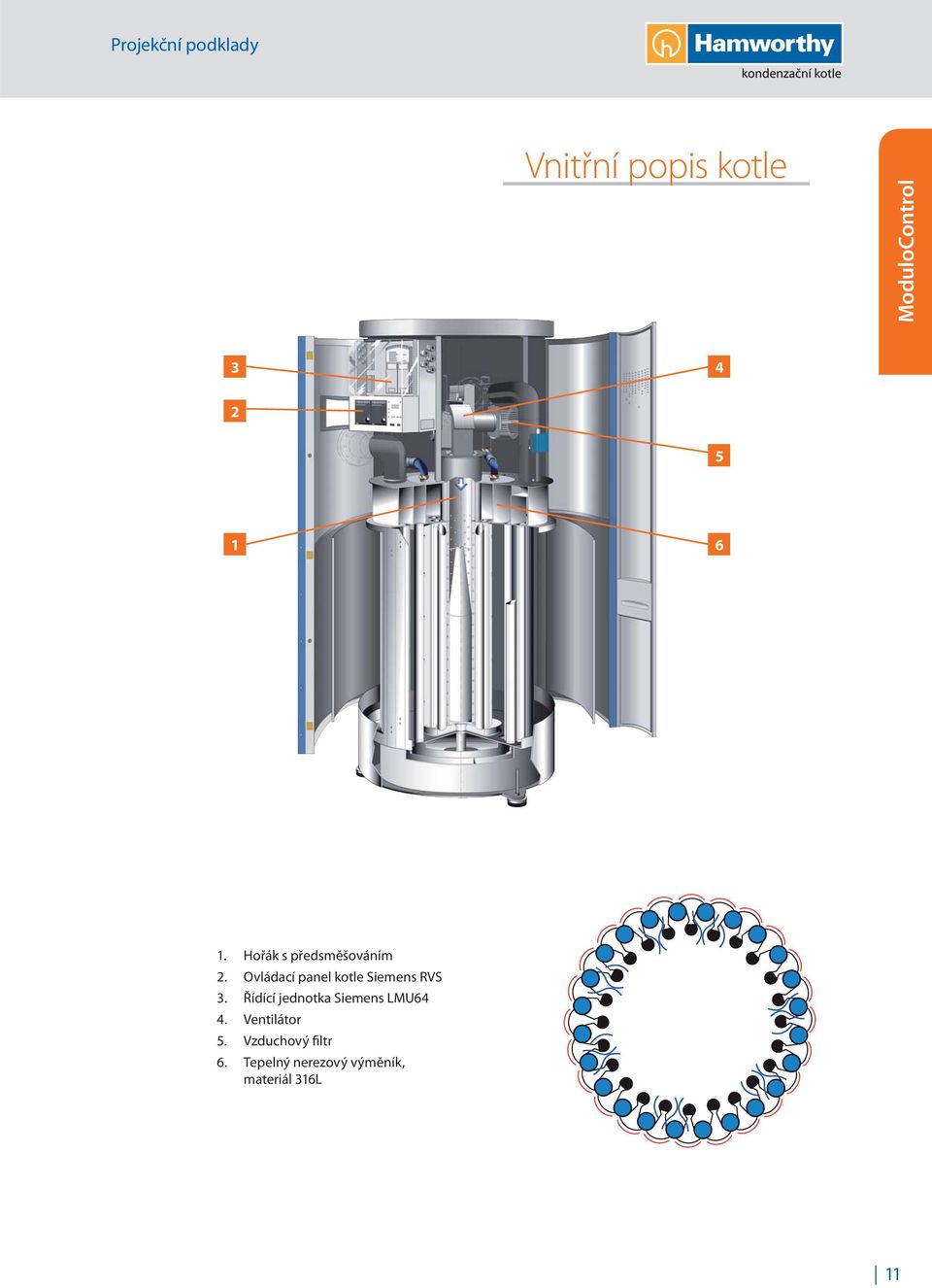

11 Vnitřní popis kotle ModuloControl Hořák s předsměšováním 2. Ovládací panel kotle Siemens RVS 3. Řídící jednotka Siemens LMU64 4. Ventilátor 5. Vzduchový filtr 6. Tepelný nerezový výměník, materiál 316L 11

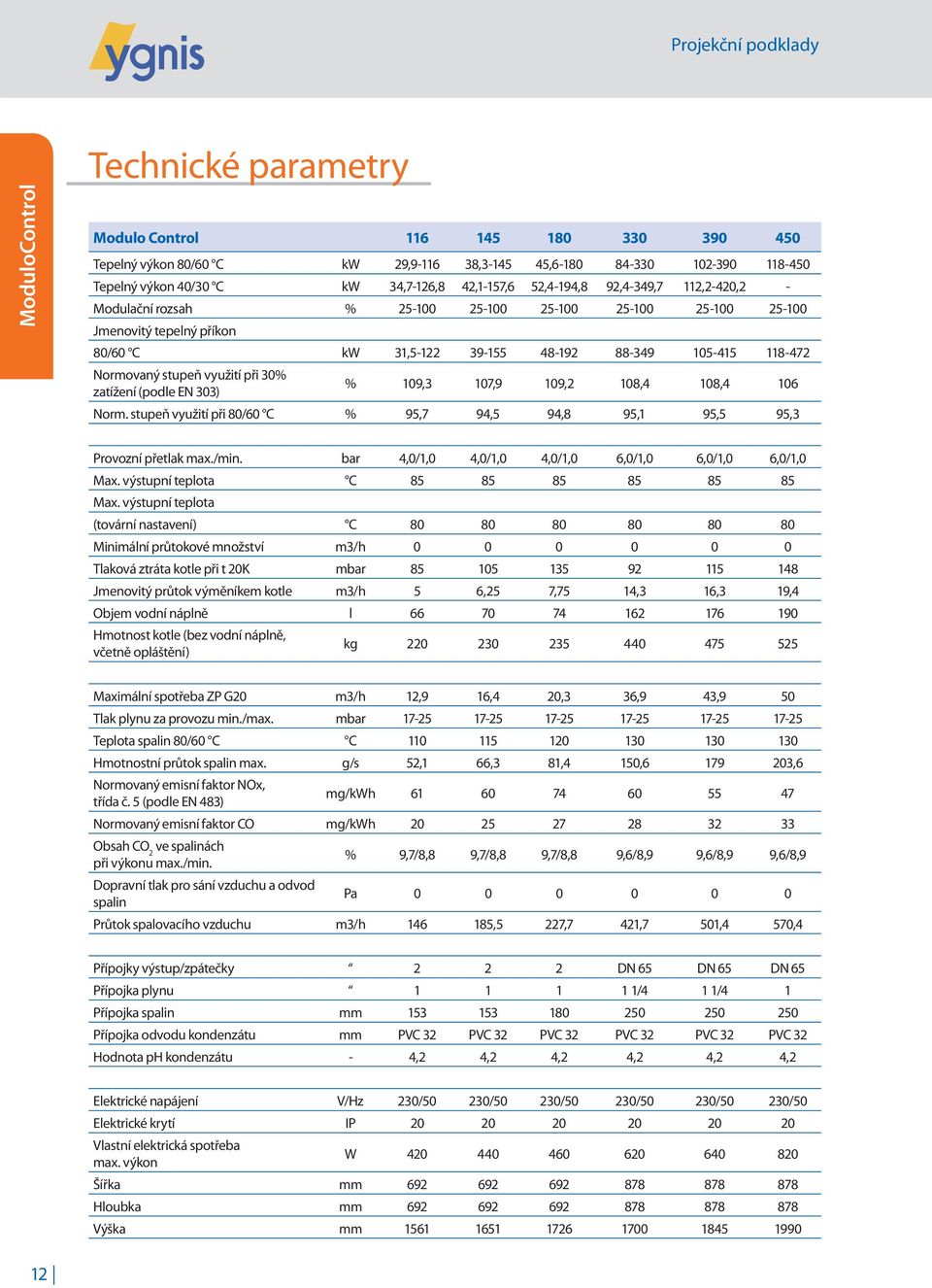

12 ModuloControl Technické parametry Modulo Control Tepelný výkon 80/60 C kw 29, , , Tepelný výkon 40/30 C kw 34,7-126,8 42,1-157,6 52,4-194,8 92,4-349,7 112,2-420,2 - Modulační rozsah % Jmenovitý tepelný příkon 80/60 C kw 31, Normovaný stupeň využití při 30% zatížení (podle EN 303) % 109,3 107,9 109,2 108,4 108,4 106 Norm. stupeň využití při 80/60 C % 95,7 94,5 94,8 95,1 95,5 95,3 Provozní přetlak max./min. bar 4,0/1,0 4,0/1,0 4,0/1,0 6,0/1,0 6,0/1,0 6,0/1,0 Max. výstupní teplota C Max. výstupní teplota (tovární nastavení) C Minimální průtokové množství m3/h Tlaková ztráta kotle při t 20K mbar Jmenovitý průtok výměníkem kotle m3/h 5 6,25 7,75 14,3 16,3 19,4 Objem vodní náplně l Hmotnost kotle (bez vodní náplně, včetně opláštění) kg Maximální spotřeba ZP G20 m3/h 12,9 16,4 20,3 36,9 43,9 50 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Hmotnostní průtok spalin max. g/s 52,1 66,3 81,4 150, ,6 Normovaný emisní faktor NOx, třída č. 5 (podle EN 483) mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,7/8,8 9,7/8,8 9,7/8,8 9,6/8,9 9,6/8,9 9,6/8,9 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m3/h ,5 227,7 421,7 501,4 570,4 Přípojky výstup/zpátečky DN 65 DN 65 DN 65 Přípojka plynu /4 1 1/4 1 Přípojka spalin mm Přípojka odvodu kondenzátu mm PVC 32 PVC 32 PVC 32 PVC 32 PVC 32 PVC 32 Hodnota ph kondenzátu - 4,2 4,2 4,2 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 Elektrické krytí IP Vlastní elektrická spotřeba max. výkon W Šířka mm Hloubka mm Výška mm

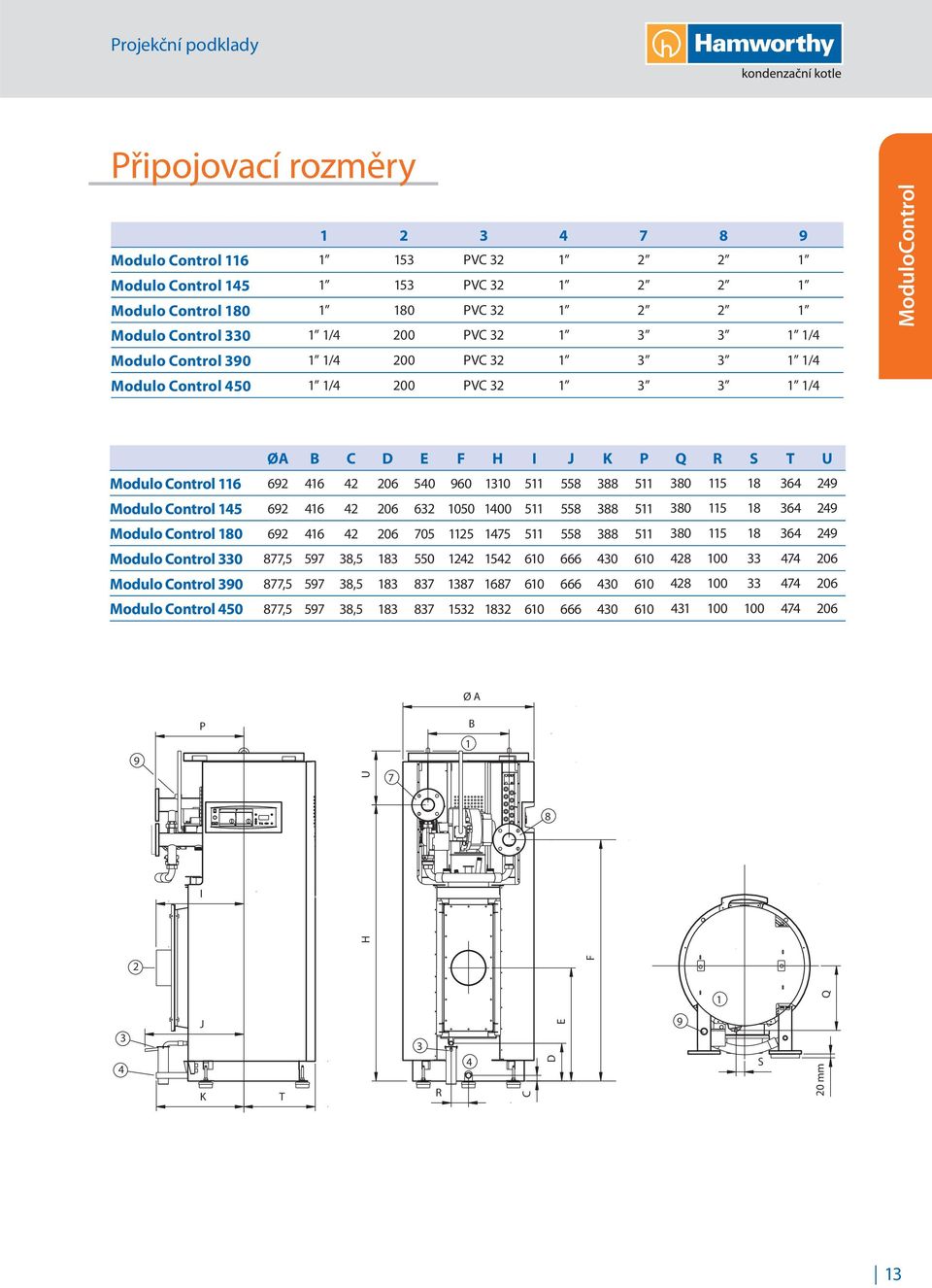

13 Připojovací rozměry Modulo Control PVC Modulo Control PVC Modulo Control PVC Modulo Control /4 200 PVC /4 Modulo Control /4 200 PVC /4 Modulo Control /4 200 PVC /4 ModuloControl ØA B C D E F H I J K P Q R S T U Modulo Control Modulo Control Modulo Control Modulo Control , , Modulo Control , , Modulo Control , , Ø A P B 9 I H U F 1 Q 3 4 J K T 3 R 4 C D E 9 S 20 mm 13

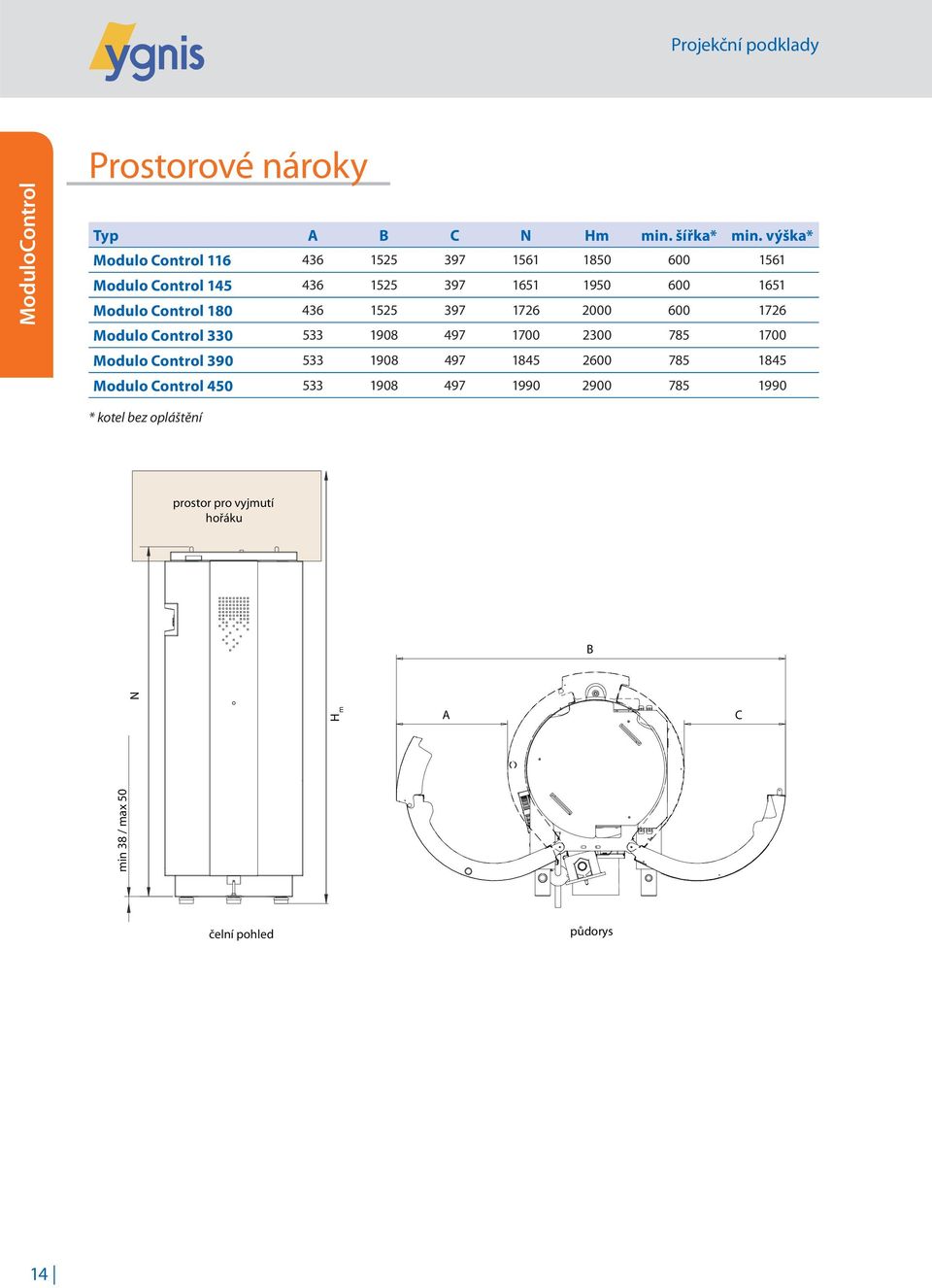

14 ModuloControl Prostorové nároky Typ A B C N Hm min. šířka* min. výška* Modulo Control Modulo Control Modulo Control Modulo Control Modulo Control Modulo Control * kotel bez opláštění prostor pro vyjmutí hořáku B H m min 38 / max 50 N A C čelní pohled půdorys 14

15 Wessex ModuMax Popis kotlů Modumax Konstrukce Kotle Wessex ModuMax mají samostatné spalovací komory, které umožňují provoz jakéhokoliv modulu v jakémkoliv pořadí a dosáhnout tak rovnoměrného využití modulů. Každá spalovací komora je vyrobena z vysoce kvalitní nerezové oceli a je celosvařovaná. Kotle jsou obvykle dodávány úplně sestavené, ale v případě obtížně přístupných prostor kotelny je možné zjednodušit manipulaci snadným oddělením jednotlivých modulů. Vnější povrch kotlů je tvořen lakovanými krycími panely a plastovými kryty. Každý sestavený kotel má základnu v paletovém provedení, lze jím snadno manipulovat paletovým vozíkem a bez problémů projde standardními jednokřídlovými dveřmi. Tepelný výměník Všechny kotle Wessex ModuMax mají válcový primární tepelný výměník s vysokou účinností. Kondenzační vícetahový výměník má konstrukci s žebry z vysoce kvalitní nerezové oceli, která plně odolává přirozeným korozním účinkům kondenzátu. Trubky na obou koncích zasahují do litinových trubkovnic. Tyto trubkovnice svým rozčleněním zajišťují rovnoměrný průtok každou trubkou. Trubky o průměru 22 mm v kombinaci s vysokými průtokovými rychlostmi vody snižují riziko ucpání na rozdíl od alternativních konstrukcí tepelných výměníků s užšími vodními cestami. 15

16 Wessex ModuMax Zapalování žhavicí elektrodou Plně automatického zapalování je dosahováno pomocí zapalovacího systému s žhavící elektrodou. Tento vysoce účinný a spolehlivý způsob zapalování vyžaduje méně údržby než tradiční jiskrové zapalování a eliminuje elektrické rušení, které se někdy vyskytuje u jiskrového systému. Kontrola plamene je zajištěna ionizační elektrodou. Řízení spalovacího poměru K přesné lineární regulaci množství směsi plynu se vzduchem vstupující do hořáku je využito efektu venturiho trubice. Regulace měří pokles tlaku vzduchu v difuzéru na vstupu ventilátoru a podle toho upravuje tlak plynu. Přívod spalovacího vzduchu Spalovací vzduch je přiváděn do difuzéru přes speciální konstrukci pláště kotle, ve které je předehříván. Průtok spalovacího vzduchu pak tvoří izolaci vnějších panelů kotle. Předehřev spalovacího vzduchu zvyšuje celkovou účinnost zařízení. Hořák Válcový hořák je umístěn ve středu primárního tepelného výměníku a je vyroben z tkaného pletiva FeCrAl Aconit. Tato konstrukce hořáku zajišťuje výbornou stabilitu plamene při změnách jeho výkonu. Díky konstrukci hořáku z tkaného vlákna je dosahováno nižších teplot plamene a tím i menších emisí NOx. Termostaty Všechny kotle Wessex ModuMax jsou vybaveny limitními termostaty s ručním resetem, pracujícími v rozsahu C. Normálně jsou od výrobce nastaveny na 100 C. Termostat s elektronickou regulací teploty reguluje teplotu průtoku kotlem do maximální teploty 90 C. Z důvodu přizpůsobení instalacím s více kotli lze limitní termostat nastavit až na 110 C, avšak pokud jsou termostaty na regulaci kotlů nastaveny na vyšší teplotu než 83 C, musí být zajištěn odpovídající tlak v systému ÚT. Kotle ModuMax též obsahují snímače výstupní a vratné teploty, které společně se snímačem průtoku řídí pracovní bod pro modulaci kotle. Vodní systém Kotle Wessex jsou zkonstruovány pro maximální pracovní tlak 10 bar. Každý modul je dodáván s výstupem pro pojistný ventil (nedodává Hamworthy). V případech, kdy má voda přiváděná do kotle vysokou tvrdost, je doporučena její úprava k zamezení usazování vodního kamene nebo kalu ve vodních cestách v kotle. Elektrické napájení Pro každý modul je doporučen nezávislý vypínač a jištěné napájení pro zajištění možnosti vypínání jednotlivých modulů beze ztráty funkce celého kotle. Jednofázové napájení, 230 V, 50 Hz. Dálková signalizace Všechny modely jsou standardně vybaveny kontakty bez napětí na signalizaci běžných závad a normálního běhu. Kontakty jsou kompatibilní s BMS a umožňují připojení kotle k řídicímu systému budovy za účelem monitorování provozu a stavu kotle. 16

17 Wessex ModuMax ( ) Technické parametry Wessex ModuMax typ 100/100ci 100/200ci 100/300ci Počet modulů Jmenovitý tepelný výkon 80/60 C pro zemní plyn H kw 20-97, ,5 Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw 22-99, ,5 Normovaný stupeň využití 80/60 C % 103,5 103,5 103,5 Normovaný stupeň využití 50/30 C % 106,6 106,6 106,6 Provozní přetlak max./min. bar 10/1 10/1 10/1 Maximální teplota výstupu C STB - pojistná teplota C Minimální průtok modulem m 3 /h 0,8 0,8 0,8 Jmenovitý průtok modulem při t 20K m 3 /h 4,3 4,3 4,3 Tlaková ztráta modulu při t 20K mbar Součinitel průtoku k v modulu - 31,5 31,5 31,5 Objem vody v modulu l Wessex ModuMax Pohotovostní ztráty při 70 C W Maximální spotřeba ZP G20 m 3 /h 10,8 21,6 32,4 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Teplota spalin 50/30 C C Hmotnostní průtok spalin max./min. g/s 42,4/6,7 84,8/13,4 127,2/20,1 Teplotní třída spalin - T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0 ±0,1 9,0±0,1 9, 0±0,1 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m 3 /h 116,7 233,4 350 Přípojky výstup / zpátečka G 1 1/2 M G 1 1/2 M G 1 1/2 M Přípojka plynu Rp 1 Rp 1 Rp 1 Pojistný výstup R 3/4 R 3/4 R 3/4 Výstup odvodu spalin / sdruž. odvodu spalin mm Přívod spalovacího vzduchu do modulu mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 8,8 17,6 26,4 Hodnota ph kondenzátu - 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 Elektrické krytí IP Maximální příkon W Elektrické jištění modulu A Spouštěcí / provozní proud A 1,2/0,8 2,4/1,6 3,6/2,4 Hladina akustického tlaku max./min.(odstup 1m) db 60/47 60/47 60/47 Hmotnost (bez vody, vč. opláštění) kg Šířka mm Hloubka mm Výška mm ModuMax ( ) lze také provozovat se spalováním zkapalněného plynu - info u dodavatele CE-značka/ID číslo výrobku CE 0087BQ008 17

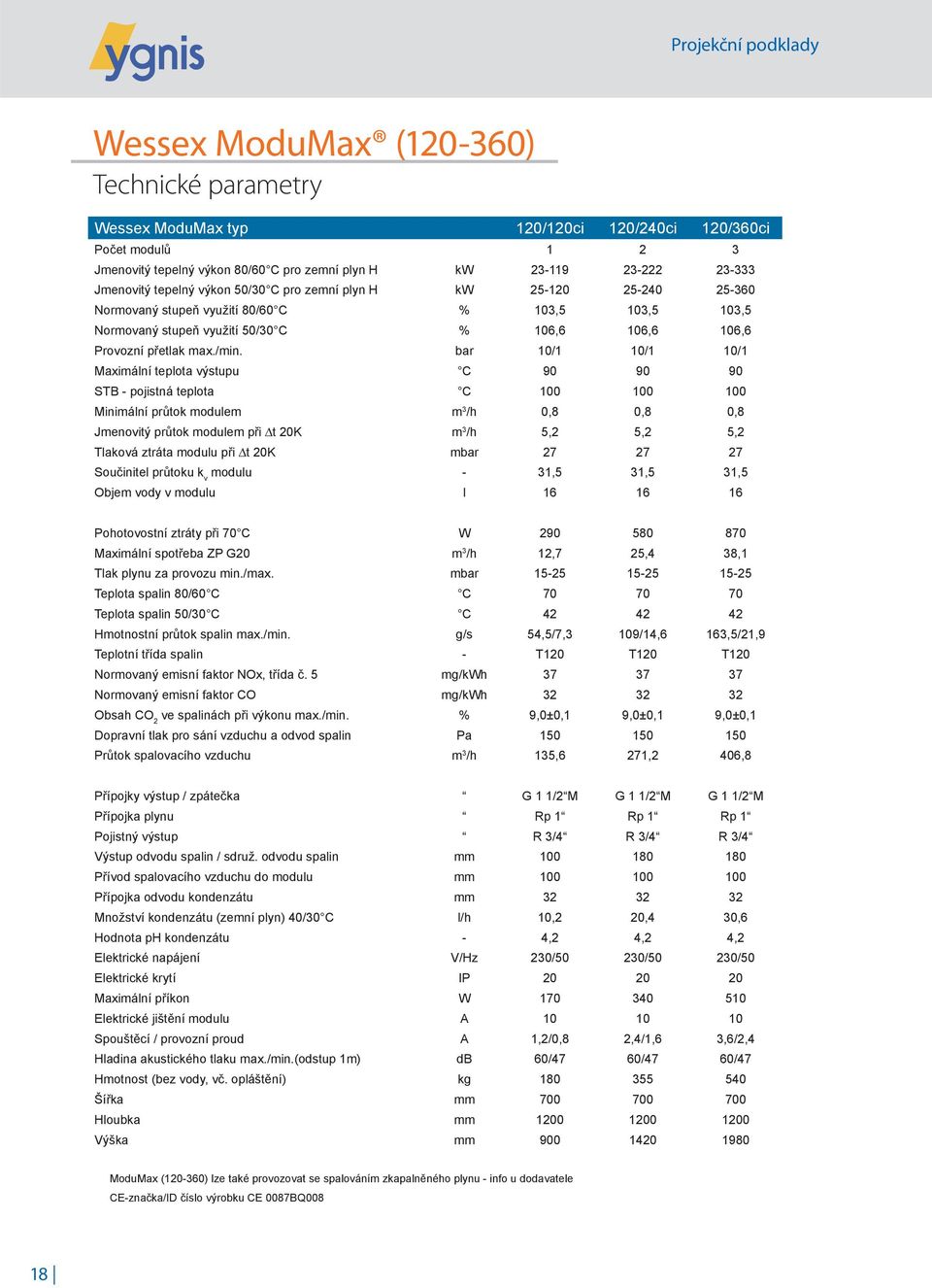

18 Wessex ModuMax ( ) Technické parametry Wessex ModuMax typ 120/120ci 120/240ci 120/360ci Počet modulů Jmenovitý tepelný výkon 80/60 C pro zemní plyn H kw Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw Normovaný stupeň využití 80/60 C % 103,5 103,5 103,5 Normovaný stupeň využití 50/30 C % 106,6 106,6 106,6 Provozní přetlak max./min. bar 10/1 10/1 10/1 Maximální teplota výstupu C STB - pojistná teplota C Minimální průtok modulem m 3 /h 0,8 0,8 0,8 Jmenovitý průtok modulem při t 20K m 3 /h 5,2 5,2 5,2 Tlaková ztráta modulu při t 20K mbar Součinitel průtoku k v modulu - 31,5 31,5 31,5 Objem vody v modulu l Pohotovostní ztráty při 70 C W Maximální spotřeba ZP G20 m 3 /h 12,7 25,4 38,1 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Teplota spalin 50/30 C C Hmotnostní průtok spalin max./min. g/s 54,5/7,3 109/14,6 163,5/21,9 Teplotní třída spalin - T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0 ±0,1 9,0±0,1 9, 0±0,1 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m 3 /h 135,6 271,2 406,8 Přípojky výstup / zpátečka G 1 1/2 M G 1 1/2 M G 1 1/2 M Přípojka plynu Rp 1 Rp 1 Rp 1 Pojistný výstup R 3/4 R 3/4 R 3/4 Výstup odvodu spalin / sdruž. odvodu spalin mm Přívod spalovacího vzduchu do modulu mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 10,2 20,4 30,6 Hodnota ph kondenzátu - 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 Elektrické krytí IP Maximální příkon W Elektrické jištění modulu A Spouštěcí / provozní proud A 1,2/0,8 2,4/1,6 3,6/2,4 Hladina akustického tlaku max./min.(odstup 1m) db 60/47 60/47 60/47 Hmotnost (bez vody, vč. opláštění) kg Šířka mm Hloubka mm Výška mm ModuMax ( ) lze také provozovat se spalováním zkapalněného plynu - info u dodavatele CE-značka/ID číslo výrobku CE 0087BQ008 18

19 Wessex ModuMax ( ) Technické parametry Wessex ModuMax typ 200/200ci 200/400ci 200/600ci Počet modulů Jmenovitý tepelný výkon 80/60 C pro zemní plyn H kw , , ,2 Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw , ,5 Normovaný stupeň využití 80/60 C % 102,5 102,5 102,5 Normovaný stupeň využití 50/30 C % 105,4 105,4 105,4 Provozní přetlak max./min. bar 10/1 10/1 10/1 Maximální teplota výstupu C STB - pojistná teplota C Minimální průtok modulem m 3 /h 1,7 1,7 1,7 Jmenovitý průtok modulem při t 20K m 3 /h 8,6 8,6 8,6 Tlaková ztráta modulu při t 20K mbar Součinitel průtoku k v modulu Objem vody v modulu l Pohotovostní ztráty při 70 C W Maximální spotřeba ZP G20 m 3 /h 21,4 42,8 64,2 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Teplota spalin 50/30 C C Hmotnostní průtok spalin max./min. g/s 83,7/16,8 167,4/33,5 251/50,2 Teplotní třída spalin - T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0±0,1 9,0±0,1 9,0±0,1 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m 3 /h Přípojky výstup / zpátečka G 2 1/2 M G 2 1/2 M G 2 1/2 M Přípojka plynu Rp 1 1/4 Rp 1 1/4 Rp 1 1/4 Pojistný výstup R 3/4 R 3/4 R 3/4 Výstup odvodu spalin / sdruž. odvodu spalin mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 17,6 35,2 52,8 Hodnota ph kondenzátu - 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 Elektrické krytí IP Maximální příkon W Elektrické jištění modulu A Spouštěcí / provozní proud A 1,3/0,9 2,6/1,8 3,9/2,7 Hladina akustického tlaku max./min.(odstup 1m) db 65/47 65/47 65/47 Hmotnost (bez vody, vč. opláštění) kg Šířka mm Hloubka mm Výška mm ModuMax ( ) lze také provozovat se spalováním zkapalněného plynu - info u dodavatele CE-značka/ID číslo výrobku CE 0087BQ008 19

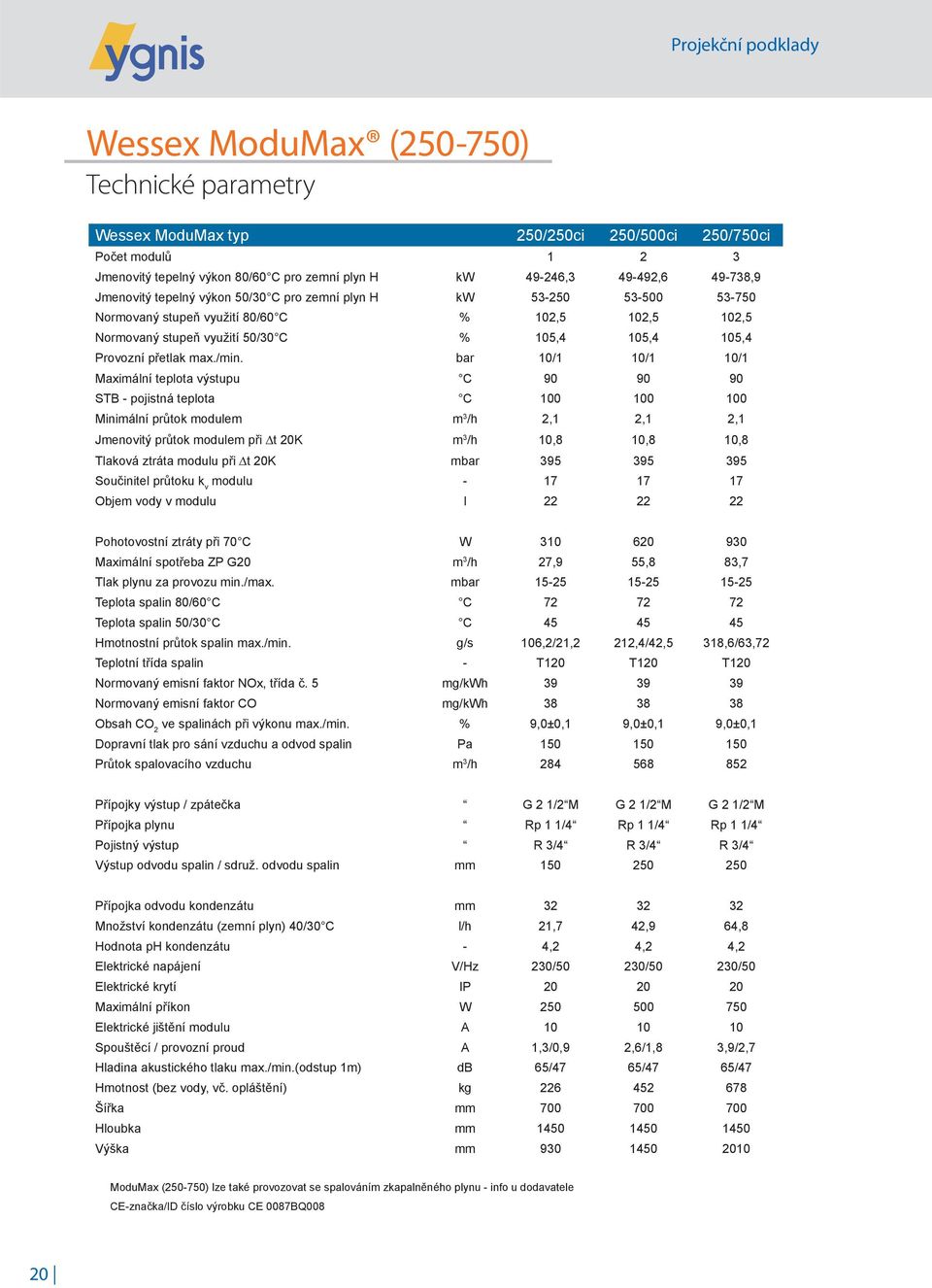

20 Wessex ModuMax ( ) Technické parametry Wessex ModuMax typ 250/250ci 250/500ci 250/750ci Počet modulů Jmenovitý tepelný výkon 80/60 C pro zemní plyn H kw , , ,9 Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw Normovaný stupeň využití 80/60 C % 102,5 102,5 102,5 Normovaný stupeň využití 50/30 C % 105,4 105,4 105,4 Provozní přetlak max./min. bar 10/1 10/1 10/1 Maximální teplota výstupu C STB - pojistná teplota C Minimální průtok modulem m 3 /h 2,1 2,1 2,1 Jmenovitý průtok modulem při t 20K m 3 /h 10,8 10,8 10,8 Tlaková ztráta modulu při t 20K mbar Součinitel průtoku k v modulu Objem vody v modulu l Pohotovostní ztráty při 70 C W Maximální spotřeba ZP G20 m 3 /h 27,9 55,8 83,7 Tlak plynu za provozu min./max. mbar Teplota spalin 80/60 C C Teplota spalin 50/30 C C Hmotnostní průtok spalin max./min. g/s 106,2/21,2 212,4/42,5 318,6/63,72 Teplotní třída spalin - T120 T120 T120 Normovaný emisní faktor NOx, třída č. 5 mg/kwh Normovaný emisní faktor CO mg/kwh Obsah CO 2 ve spalinách při výkonu max./min. % 9,0 ±0,1 9,0±0,1 9, 0±0,1 Dopravní tlak pro sání vzduchu a odvod spalin Pa Průtok spalovacího vzduchu m 3 /h Přípojky výstup / zpátečka G 2 1/2 M G 2 1/2 M G 2 1/2 M Přípojka plynu Rp 1 1/4 Rp 1 1/4 Rp 1 1/4 Pojistný výstup R 3/4 R 3/4 R 3/4 Výstup odvodu spalin / sdruž. odvodu spalin mm Přípojka odvodu kondenzátu mm Množství kondenzátu (zemní plyn) 40/30 C l/h 21,7 42,9 64,8 Hodnota ph kondenzátu - 4,2 4,2 4,2 Elektrické napájení V/Hz 230/50 230/50 230/50 Elektrické krytí IP Maximální příkon W Elektrické jištění modulu A Spouštěcí / provozní proud A 1,3/0,9 2,6/1,8 3,9/2,7 Hladina akustického tlaku max./min.(odstup 1m) db 65/47 65/47 65/47 Hmotnost (bez vody, vč. opláštění) kg Šířka mm Hloubka mm Výška mm ModuMax ( ) lze také provozovat se spalováním zkapalněného plynu - info u dodavatele CE-značka/ID číslo výrobku CE 0087BQ008 20

21 Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 100/100ci 120/120ci Počet modulů 1 1 Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw 22-99, Legenda: 1 - topný výstup G 1 1/2 M 2 - zpátečka G 1 1/2 M 3 - připojení plynu Rp pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN spalinové hrdo (vnitřní průměr) pr přívod spalovacího vzduchu (vnější průměr) pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 21

22 Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 100/200ci 120/240ci Počet modulů 2 2 Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw Legenda: 1 - topný výstup G 1 1/2 M 2 - zpátečka G 1 1/2 M 3 - připojení plynu Rp pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN společný sběrač s hrdlem (vnitřní průměr) pr přívod spalovacího vzduchu (vnější průměr) 3 x pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 22

23 Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 100/300ci 120/360ci Počet modulů 3 3 Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw , Legenda: 1 - topný výstup G 1 1/2 M 2 - zpátečka G 1 1/2 M 3 - připojení plynu Rp pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN společný sběrač s hrdlem (vnitřní průměr) pr přívod spalovacího vzduchu (vnější průměr) 3 x pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 23

24 Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 200/200ci 150/150ci 250/250ci 200/200ci 250/250ci Počet modulů Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw , , Legenda: 1 - topný výstup G 2 1/2 M 2 - zpátečka G 2 1/2 M 3 - připojení plynu Rp 1 1/4 4 - pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN spalinové hrdo (vnitřní průměr) pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 24

25 Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 150/300ci 200/400ci 200/400ci 250/500ci 250/500ci Počet modulů Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw Legenda: 1 - topný výstup G 2 1/2 M 2 - zpátečka G 2 1/2 M 3 - připojení plynu Rp 1 1/4 4 - pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN společný sběrač s hrdlem (vnitřní průměr) pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 25

26 Wessex ModuMax ( ) Připojovací rozměry Wessex ModuMax typ 150/450ci 200/600ci 200/600ci 250/750ci 250/750ci Počet modulů Jmenovitý tepelný výkon 50/30 C pro zemní plyn H kw , , Legenda: 1 - topný výstup G 2 1/2 M 2 - zpátečka G 2 1/2 M 3 - připojení plynu Rp 1 1/4 4 - pojistný výstup R 3/4 5 - odvod kondenzátu se šroubením pro plastové potrubí DN společný sběrač s hrdlem (vnitřní průměr) pr ovládací panel kotle 9 - elektrické připojení (sběrnice LPB, napájení 230V~) 26

27 Vybrané reference aktualizace 11/2010 Akce Výkon Kotel Novoměstská radnice, Praha 600 kw ModuMax 120/240ci + 120/360ci Lesy ČR, Hradec Králové 360 kw ModuMax 120/360ci HC Slavoj, Velké Popovice 360 kw ModuMax 120/360ci HZS Liberec 240 kw ModuMax 120/240ci BD Nepomucká, Praha 750 kw ModuMax 250/750ci Hala ZF Staňkov 750 kw Modumax 250/750ci Loma Systems, Dobřany 240 kw Modumax 120/240ci Gymnázium Louny 360 kw Modumax 120/360ci MOA Jičín 500 kw ModuMax 250/500ci ZŠ Mladá Boleslav 240 kw Modumax 120/240ci Nemocnice Říčany 500 kw ModuMax 250/500ci ZŠ Dolní Bukovsko 200 kw Modumax 100/200ci BD Kolodějská 750 kw ModuMax 250/250ci + 250/500ci ČSOB Na Příkopě, Praha 200 kw ModuMax 100/200ci Metra Blansko 1000 kw 2 x ModuMax 250/500ci BD V Mišpulkách, Kutná Hora 120 kw ModuMax 120/120ci Polyfunkční dům LEGON, Praha 360 kw ModuMax 120/360ci VÚT Brno 400 kw 2 x ModuMax 100/200ci HZS Prostějov 360 kw Modumax 120/360ci ZŠ Jaroměř 360 kw ModuMax 120/360 kw LDN Mladá Boleslav 200 kw ModuMax 100/200ci Zámek Ostrava - Zábřeh 200 kw ModuMax 100/200ci Advanced Plastics, Vrbno p. Pradědem 200 kw ModuMax 100/200ci ZŠ a MŠ Uhříněves 360 kw ModuMax 120/120ci + 120/240ci BD U Vodojemu, Brandýs nad Labem 500 kw 2 x ModuMax 250/250ci ZŠ Stará Boleslav 240 kw ModuMax 120/240ci Hotel Merkur, Jablonec n. N. 200 kw 2 x Condensinox 100 kw Hotel Malý pivovar, České Budějovice 320 kw 4 x Condensinox 80 kw ZŠ Jeseník 200 kw 2 x Condensinox 100 kw Supermarket EVA, Mělník 160 kw 2 x Condensinox 80 kw PD Štrbské pleso 240 kw 3 x Condensinox 80 kw ZŠ Děčín 360 kw 2 x ModuloControl 180 kw PD Tábor 145 kw ModuloControl 145 kw PD Teplice 145 kw ModuloControl 145 kw KZ České Budějovice 360 kw 2 ModuloControl 180 kw 27
