1 TTIX 30 H / M / PC / XC TTIX 50 H / M / PC / XC Operating Instructions

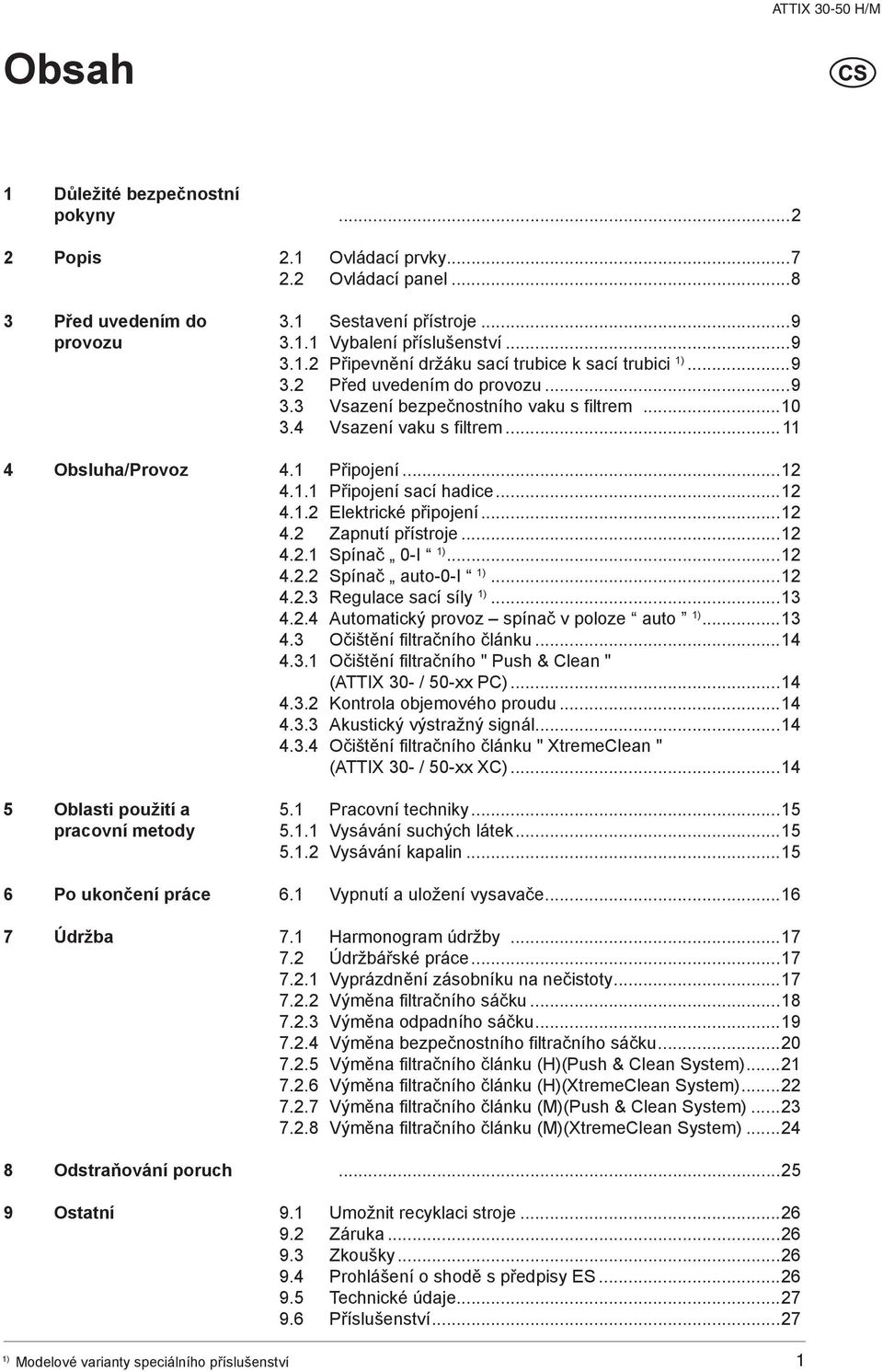

2 TTIX H/M Obsah 1 Důležité bezpečnostní pokyny 2 Popis 3 Před uvedením do provozu 4 Obsluha/Provoz 5 Oblasti použití a pracovní metody 6 Po ukončení práce 7 Údržba 8 Odstraňování poruch 9 Ostatní Ovládací prvky Ovládací panel Sestavení přístroje Vybalení příslušenství Připevnění držáku sací trubice k sací trubici Před uvedením do provozu Vsazení bezpečnostního vaku s filtrem Vsazení vaku s filtrem Připojení Připojení sací hadice Elektrické připojení Zapnutí přístroje Spínač 0-I Spínač auto-0-i Regulace sací síly utomatický provoz spínač v poloze auto Očištění filtračního článku Očištění filtračního " Push & Clean " (TTIX 30- / 50-xx PC) Kontrola objemového proudu kustický výstražný signál Očištění filtračního článku " XtremeClean " (TTIX 30- / 50-xx XC) Pracovní techniky Vysávání suchých látek Vysávání kapalin Vypnutí a uložení vysavače Harmonogram údržby Údržbářské práce Vyprázdnění zásobníku na nečistoty Výměna filtračního sáčku Výměna odpadního sáčku Výměna bezpečnostního filtračního sáčku Výměna filtračního článku (H)(Push & Clean System) Výměna filtračního článku (H)(XtremeClean System) Výměna filtračního článku (M)(Push & Clean System) Výměna filtračního článku (M)(XtremeClean System) Umožnit recyklaci stroje Záruka Zkoušky Prohlášení o shodě s předpisy ES Technické údaje Příslušenství

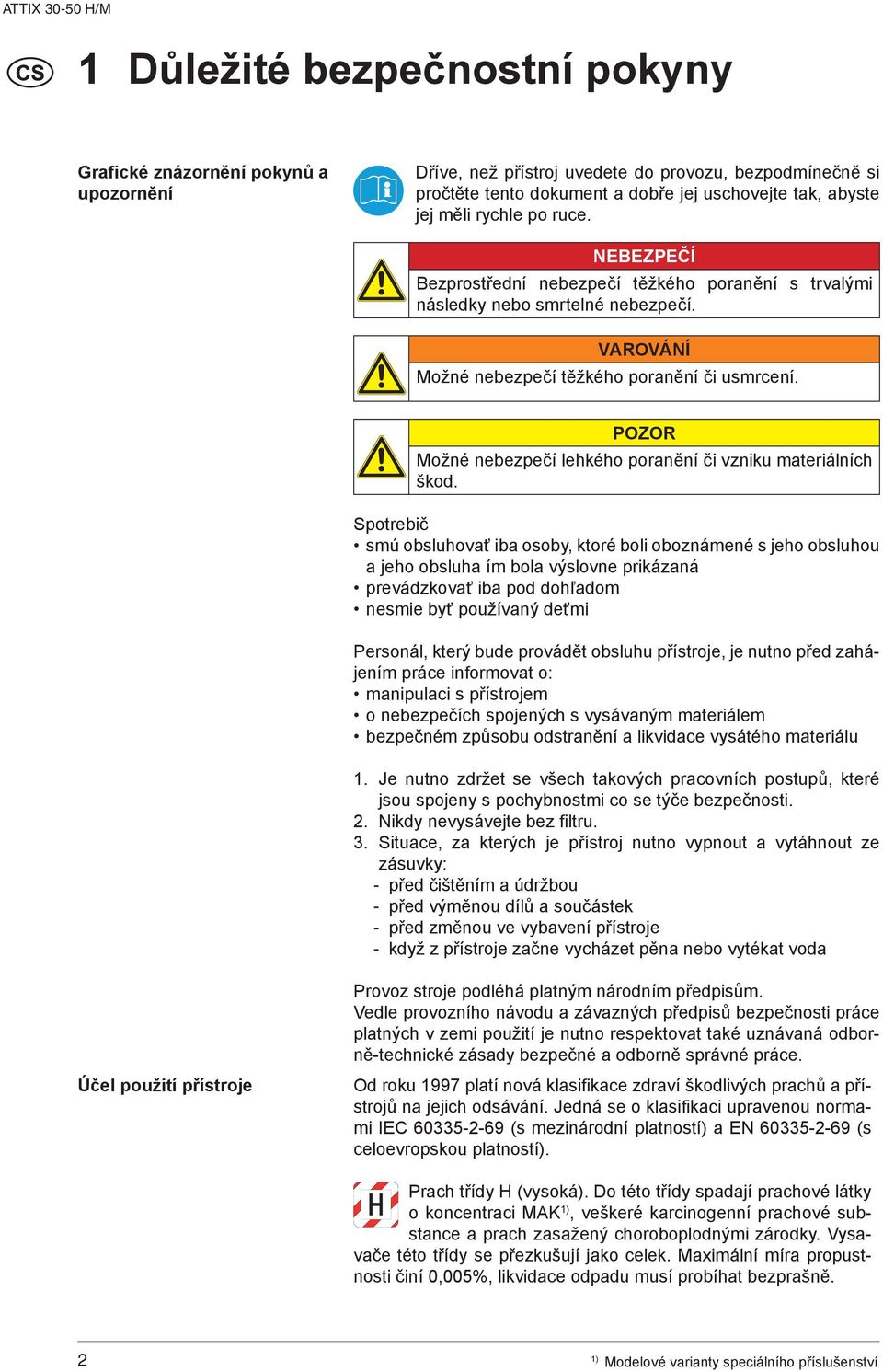

3 TTIX H/M 1 Důležité bezpečnostní pokyny Grafické znázornění pokynů a upozornění Dříve, než přístroj uvedete do provozu, bezpodmínečně si pročtěte tento dokument a dobře jej uschovejte tak, abyste jej měli rychle po ruce. NEBEZPEČÍ Bezprostřední nebezpečí těžkého poranění s trvalými následky nebo smrtelné nebezpečí. VROVÁNÍ Možné nebezpečí těžkého poranění či usmrcení. POZOR Možné nebezpečí lehkého poranění či vzniku materiálních škod. Spotrebič smú obsluhovať iba osoby, ktoré boli oboznámené s jeho obsluhou a jeho obsluha ím bola výslovne prikázaná prevádzkovať iba pod dohľadom nesmie byť používaný deťmi Personál, který bude provádět obsluhu přístroje, je nutno před zahájením práce informovat o: manipulaci s přístrojem o nebezpečích spojených s vysávaným materiálem bezpečném způsobu odstranění a likvidace vysátého materiálu 1. Je nutno zdržet se všech takových pracovních postupů, které jsou spojeny s pochybnostmi co se týče bezpečnosti. 2. Nikdy nevysávejte bez filtru. 3. Situace, za kterých je přístroj nutno vypnout a vytáhnout ze zásuvky: - před čištěním a údržbou - před výměnou dílů a součástek - před změnou ve vybavení přístroje - když z přístroje začne vycházet pěna nebo vytékat voda Účel použití přístroje Provoz stroje podléhá platným národním předpisům. Vedle provozního návodu a závazných předpisů bezpečnosti práce platných v zemi použití je nutno respektovat také uznávaná odborně-technické zásady bezpečné a odborně správné práce. Od roku 1997 platí nová klasifikace zdraví škodlivých prachů a přístrojů na jejich odsávání. Jedná se o klasifikaci upravenou normami IEC (s mezinárodní platností) a EN (s celoevropskou platností). Prach třídy H (vysoká). Do této třídy spadají prachové látky o koncentraci MK, veškeré karcinogenní prachové substance a prach zasažený choroboplodnými zárodky. Vysavače této třídy se přezkušují jako celek. Maximální míra propustnosti činí 0,005%, likvidace odpadu musí probíhat bezprašně. 2

4 TTIX H/M Prach třídy M (střední). Do této třídy patří prach o koncentraci MK > 0,1 mg/m 3 a prach ze dřeva. Vysavače této třídy se přezkušují jako celek. Maximální míra propustnosti činí 0,1%, likvidace odpadu musí probíhat s minimální prašností. Všechny bezpečnostní vysavače musí být vybaveny mechanismem hlídání objemového průtoku, zamezujícím poklesu rychlosti vzduchu pod minimální hodnotu V min = 20 m/s. Vysavači je možno vysávat /odsávat suché, nehořlavé prachové látky, nehořlavé kapaliny, prach ze dřeva a zdraví škodlivé prachové substance o koncentraci MK, karcinogenní prachové látky a prachové látky s choroboplodnými zárodky. Vysavače TTIX 30-XH a TTIX 50-XH mají kromě toho také homologaci na sanaci azbestu (TRGS 519). Je vhodný pro komerční účely, to znamená pro použití např. v hotelích, ve školách, v nemocnicích, v továrnách, v obchodech, v kancelářích, v pronajímaných prostorech Jakékoliv použití nad tento vymezený rámec je považováno za použití neodpovídající určení. Výrobce za škody vyplývající z takového způsobu použití neručí. Ke správnému používání patří také dodržování výrobcem předepsaných podmínek provozu, ošetřování a údržby. Přeprava 1. Před přepravou je nutno uzavřít všechny blokovací a uzavírací prvky zásobníku na nečistoty. 2. Pokud je v zásobníku na nečistoty obsažena kapalina, spotřebič nenaklánějte. 3. Spotřebič nezvedejte s pomocí jeřábového háku. Skladování 1. Přístroj skladujte v suchu a chraňte před mrazem. Elektrická prípojka Doporučujeme přístroj zapojovat přes automatický ochranný spínač. Zástrčka a spojky sieťovej prípojky a predlžovacích vedení musia byť vodotesné. Prodlužovací kabely 1. Za účelem prodloužení vedení je dovoleno použít pouze takové vedení, jehož provedení bude odpovídat specifikaci výrobce anebo kvalitnější vedení. 2. Při použití prodlužovacího kabelu dodržujte hodnoty minimálního průřezu: délka kabelu průřez < 16 < 25 až 20 m 1,5 mm 2 2,5 mm 2 20 až 50 m 2,5 mm 2 4,0 mm 2 3

5 TTIX H/M Údržba, čištění a opravy Při provádění níže popsaných prací dbejte na to, aby nedošlo ke zbytečnému zvíření prachu. Noste ochrannou dýchací masku P2. POZOR! Při sanaci azbestu noste kromě toho oděv na jedno použití. Provádějte pouze takové údržbářské práce, které jsou popsané v tomto provozním návodu. Před zahájením čištění a údržby přístroje je zásadně nutno vytáhnout síťovou zástrčku ze zásuvky. Při údržbě a čištění je s přístrojem nutno zacházet tak, aby personál provádějící údržby ani další osoby nebyl vystaven žádnému nebezpečí. V prostoru provádění údržby: 1. používejte nucené odvzdušňování přes filtr 2. noste ochranný oděv 3. při čištění prostoru provádění údržby postupujte tak, aby se do okolí nedostaly žádné nebezpečné látky Předtím, než přístroj vyjmete z prostředí kontaminovaného nebezpečnými látkami, je nutno: 1. odsát částice z povrchu přístroje, přístroj dočista otřít nebo hermeticky zabalit 2. přitom dbejte na to, aby nedošlo k rozptýlení usazených nebezpečných prachů Při provádění prací v rámci údržby a čištění je nutno všechny znečištěné díly, které se nepodařilo uspokojivě očistit 1. zabalit do nepropustných vaků 2. zlikvidovat v souladu s platnými předpisy pro likvidaci Minimálně jednou ročně je nutno provést zkoušku týkající se produkce prachu, buď servisem firmy Nilfisk-lto nebo příslušně kvalifikovanou jinou osobou, která obsahuje např. kontrolu poškození filtru, vzduchotěsnosti přístroje a funkce kontrolních mechanismů. Záruka Pro záruku a ručení platí naše všeobecné obchodní podmínky. Změny v důsledku technických inovací jsou vyhrazeny. Za škody, plynoucí ze svévolně provedených úprav a změn přístroje, z použití nesprávných kartáčů a nevhodných čisticích prostředků a z použití přístroje za jiným než stanoveným účelem, výrobce nijak neručí. Zkoušky Elektrotechnické zkoušky je třeba provádět podle předpisu pro prevenci úrazů (BGV 3) a podle DIN-VDE 0701 část 1 a část 3. Tyto zkoušky jsou podle DIN VDE-0702 žádoucí v pravidelných odstupech a po opravách a změnách. 4

6 TTIX H/M Zdroje nebezpečí Elektřina NEBEZPEČÍ Ve horní části vysavače jsou obsaženy komponenty, kterými prochází elektrický proud. Komponent, kterými prochází elektrický proud, se nedotýkejte, neboť byste si mohli přivodit těžká nebo smrtelná zranění. 1. Horní část vysavače v žádném případě neostřikujte vodou. NEBEZPEČÍ Úraz elektrickým proudem v případě poškození síťového kabelu. Nedotýkejte se poškozeného síťového kabelu, neboť byste si mohli přivodit těžká či smrtelná zranění. 1. Neporušte elektrickú prípojku (napr. prejdením, ťahaním za ňu, stlačením). 2. Prípojku na sieť kontrolovať pravidelne na poškodenie popr. starnutie. 3. Dříve, než budete v provozu přístroje pokračovat, požádejte servis firmy Nilfisk-lto nebo kvalifikovaného elektrikáře o výměnu poškozeného síťového kabelu. POZOR Přístrojová zásuvka. Přístrojová zásuvka je dimenzována jen pro použití za účely specifikovanými v provozním návodu. Připojením jiných než zde uvedených přístrojů by mohlo dojít ke vzniku materiálních škod. 1. Před připojením nějakého přístroje je nutno vysavač a připojovaný přístroj vypnout. 2. Pročtěte si provozní návod připojovaného přístroje a dodržujte zde obsažené bezpečnostní pokyny. POZOR Poškození v důsledku nevhodného síťového napětí. Připojením přístroje na nevhodné síťové napětí může dojít k jeho poškození. 1. Presvedčte sa, že na typovom štítku uvedené napätie zodpovedá napätiu miestnej elektrickej siete. Vysávání kapalin POZOR Vysávání kapalin. Není dovoleno vysávat hořlavé kapaliny. 1. Předtím, než začnete vysávat kapaliny, je nutno zásadně vyjmout filtrační sáček/odpadní sáček a přezkoušet funkci plováku resp. omezovače hladiny vody. 2. Doporučujeme použít zvláštní filtrační článek nebo filtrační síto. 3. Začne-li se tvořit pěna, ihned přerušte práci a vyprázdněte zásobník. 5

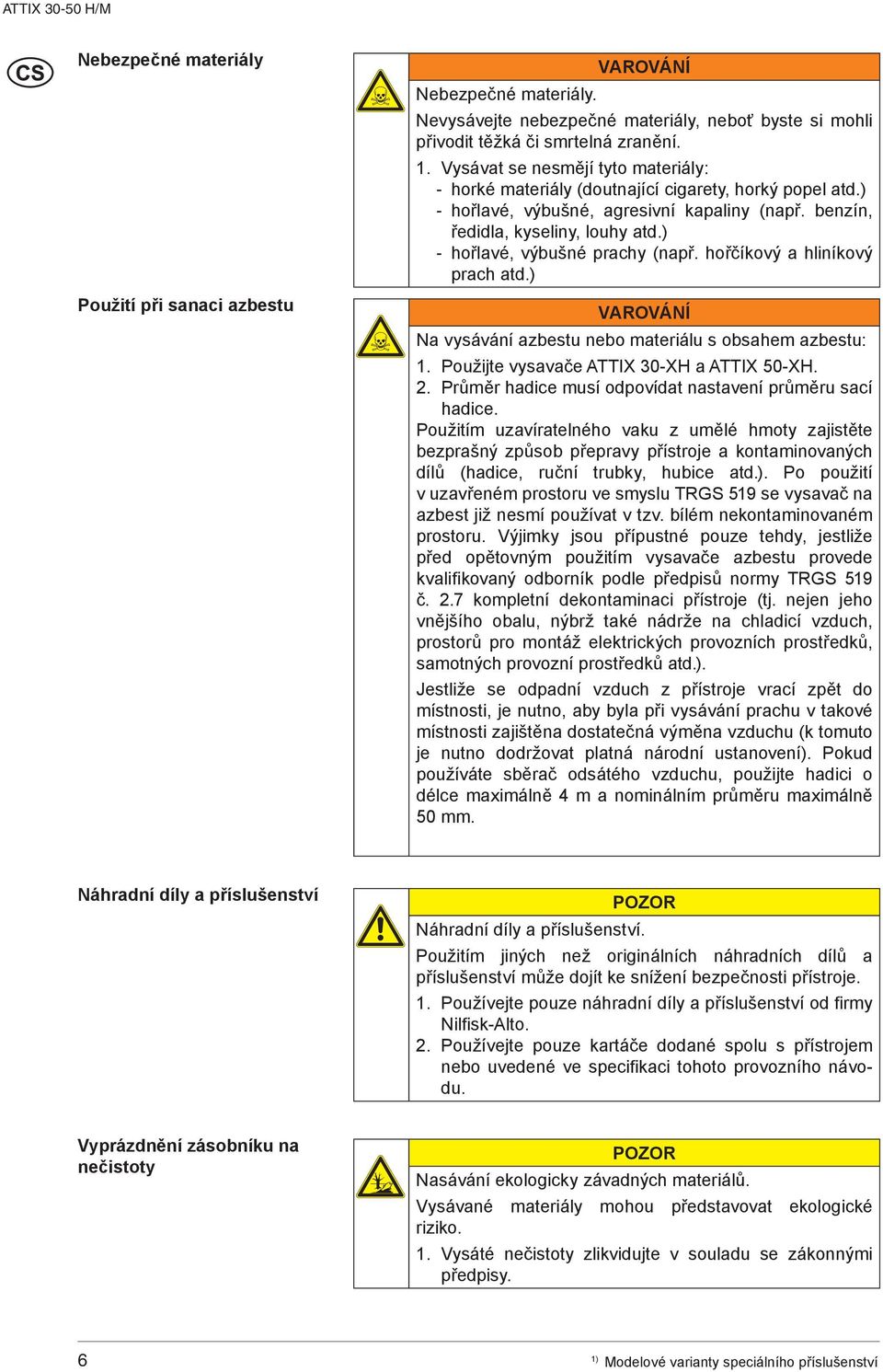

7 TTIX H/M Nebezpečné materiály Použití při sanaci azbestu VROVÁNÍ Nebezpečné materiály. Nevysávejte nebezpečné materiály, neboť byste si mohli přivodit těžká či smrtelná zranění. 1. Vysávat se nesmějí tyto materiály: - horké materiály (doutnající cigarety, horký popel atd.) - hořlavé, výbušné, agresivní kapaliny (např. benzín, ředidla, kyseliny, louhy atd.) - hořlavé, výbušné prachy (např. hořčíkový a hliníkový prach atd.) VROVÁNÍ Na vysávání azbestu nebo materiálu s obsahem azbestu: 1. Použijte vysavače TTIX 30-XH a TTIX 50-XH. 2. Průměr hadice musí odpovídat nastavení průměru sací hadice. Použitím uzavíratelného vaku z umělé hmoty zajistěte bezprašný způsob přepravy přístroje a kontaminovaných dílů (hadice, ruční trubky, hubice atd.). Po použití v uzavřeném prostoru ve smyslu TRGS 519 se vysavač na azbest již nesmí používat v tzv. bílém nekontaminovaném prostoru. Výjimky jsou přípustné pouze tehdy, jestliže před opětovným použitím vysavače azbestu provede kvalifikovaný odborník podle předpisů normy TRGS 519 č. 2.7 kompletní dekontaminaci přístroje (tj. nejen jeho vnějšího obalu, nýbrž také nádrže na chladicí vzduch, prostorů pro montáž elektrických provozních prostředků, samotných provozní prostředků atd.). Jestliže se odpadní vzduch z přístroje vrací zpět do místnosti, je nutno, aby byla při vysávání prachu v takové místnosti zajištěna dostatečná výměna vzduchu (k tomuto je nutno dodržovat platná národní ustanovení). Pokud používáte sběrač odsátého vzduchu, použijte hadici o délce maximálně 4 m a nominálním průměru maximálně 50 mm. Náhradní díly a příslušenství POZOR Náhradní díly a příslušenství. Použitím jiných než originálních náhradních dílů a příslušenství může dojít ke snížení bezpečnosti přístroje. 1. Používejte pouze náhradní díly a příslušenství od firmy Nilfisk-lto. 2. Používejte pouze kartáče dodané spolu s přístrojem nebo uvedené ve specifikaci tohoto provozního návodu. Vyprázdnění zásobníku na nečistoty POZOR Nasávání ekologicky závadných materiálů. Vysávané materiály mohou představovat ekologické riziko. 1. Vysáté nečistoty zlikvidujte v souladu se zákonnými předpisy. 6

8 TTIX H/M 2 Popis 2.1 Ovládací prvky 1 Rukojeť s vodicím prvkem usnadňujícím svíjení elektrického kabelu 2 Místo pro upevnění držáku sací hubice 3 Uzavírací svorka 4 Pohyblivé kolečko 5 Zásobník na nečistoty 6 Vstupní fitink 7 Spínač spotřebiče 8 Zásuvka spotřebiče 9 Tlačítko pro spouštění čištění filtru TTIX TTIX 50 7

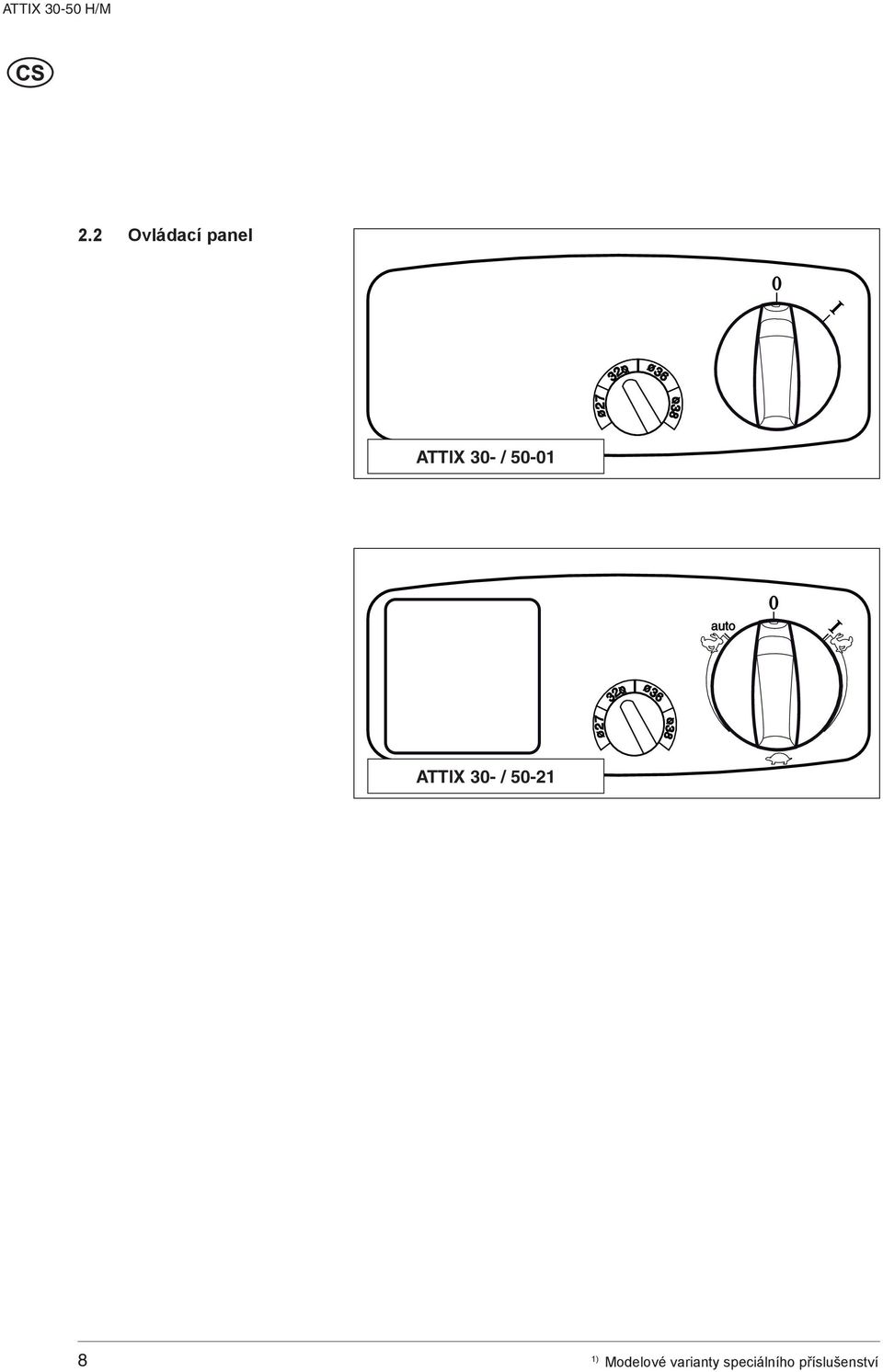

9 TTIX H/M 2.2 Ovládací panel TTIX 30- / auto TTIX 30- /

10 TTIX H/M 3 Před uvedením do provozu 3.1 Sestavení přístroje Vybalení příslušenství 1. Vybalte přístroj a příslušenství. 2. Napájecí kabel nesmí být zatím ještě v zásuvce. 3. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. 4. Vybalte příslušenství a vyjměte jej ze zásobníku na nečistoty Připevnění držáku sací trubice k sací trubici K sací trubici připevněte držák Před uvedením do provozu Podle nebezpečnosti vysávaných/odsávaných prachů je vysavač nutno vybavit příslušnými filtry: Druh prachu Nekarcinogenní prachové látky, jejichž koncentrace OEL > 0,1 mg/m³ (platí doplňující národní předpisy) Karcinogenní prachy Prach s patogenickými přísadami Nekarcinogenní prachové látky, jejichž koncentrace OEL > 0,1 mg/m³ (platí doplňující národní předpisy) Karcinogenní prachy Prach s patogenickými přísadami Nekarcinogenní prachové látky, jejichž koncentrace OEL > 0,1 mg/m³ (platí doplňující národní předpisy) Karcinogenní prachy Prach s patogenickými přísadami Vak s filtrem/odpadní vak/ Filtrační vložka Doporučeno pro bezbečnou bezprašnou likvidaci: Bezpečnostní vak s fi ltrem H Objednací č. TTIX 30-XH: TTIX 50-XH: Vak s filtrem TTIX 30-XH: Objednací č TTIX 50-XH: Objednací č Filtrační vložka H Objednací č Filtrační vložka H Objednací č

11 TTIX H/M Druh prachu Nekarcinogenní prachové látky, jejichž koncentrace OEL > 0,1 mg/m³ (platí doplňující národní předpisy) Prachy ze dřeva & prachy z betonu Vak s filtrem/odpadní vak/ Filtrační vložka Odpadní vak (5 ks) Objednací č Nekarcinogenní prachové látky, jejichž koncentrace OEL > 0,1 mg/m³ (platí doplňující národní předpisy) Prachy ze dřeva & prachy z betonu Nekarcinogenní prachové látky, jejichž koncentrace OEL > 0,1 mg/m³ (platí doplňující národní předpisy) Prachy ze dřeva & prachy z betonu Vak s filtrem TTIX 30-XM: Objednací č TTIX 50-XM: Objednací č Filtrační vložka M PC: Objednací č Filtrační vložka M XC: Objednací č Vsazení bezpečnostního vaku s filtrem Dříve, než začnete vysávat/odsávat prach o koncentraci MK: 1. Zkontrolujte, zda jsou v přístroji všechny filtry a zda jsou vsazeny správně. 2. Průměr hadice musí odpovídat nastavení průměru sací hadice. 3. Za chodu motoru rukou zakryjte otvor sací hadice. Jakmile rychlost vzduchu v sací hadicí poklesne pod 20 m/s, musí zaznít bezpečnostní výstražný akustický signál. B Napájecí kabel nesmí být zatím ještě v zásuvce. 1. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. C B D 2. Bezpečnostní vak s filtrem (G) vsaďte do zásobníku na nečistoty. 3. Hrdlo vaku s filtrem pevně natlačte na vstupní fitink. 4. Větrací otvory (D) vaku na jedno použití přitom musí spočinout uvnitř zásobníku na nečistoty. 5. Vak přesahuje přes okraj zásobníku na nečistoty. Tento okraj přehněte přes hranu zásobníku. 6. Na vysavač nasaďte vrchní díl. 7. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží. 10

12 TTIX H/M 3.4 Vsazení vaku s filtrem 1. Napájecí kabel nesmí být zatím ještě v zásuvce. 2. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. 3. Vak s filtrem vložte do zásobníku na nečistoty. 4. Hrdlo vaku s filtrem pevně natlačte na vstupní fitink. 5. Na vysavač nasaďte vrchní díl. 6. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží. 11

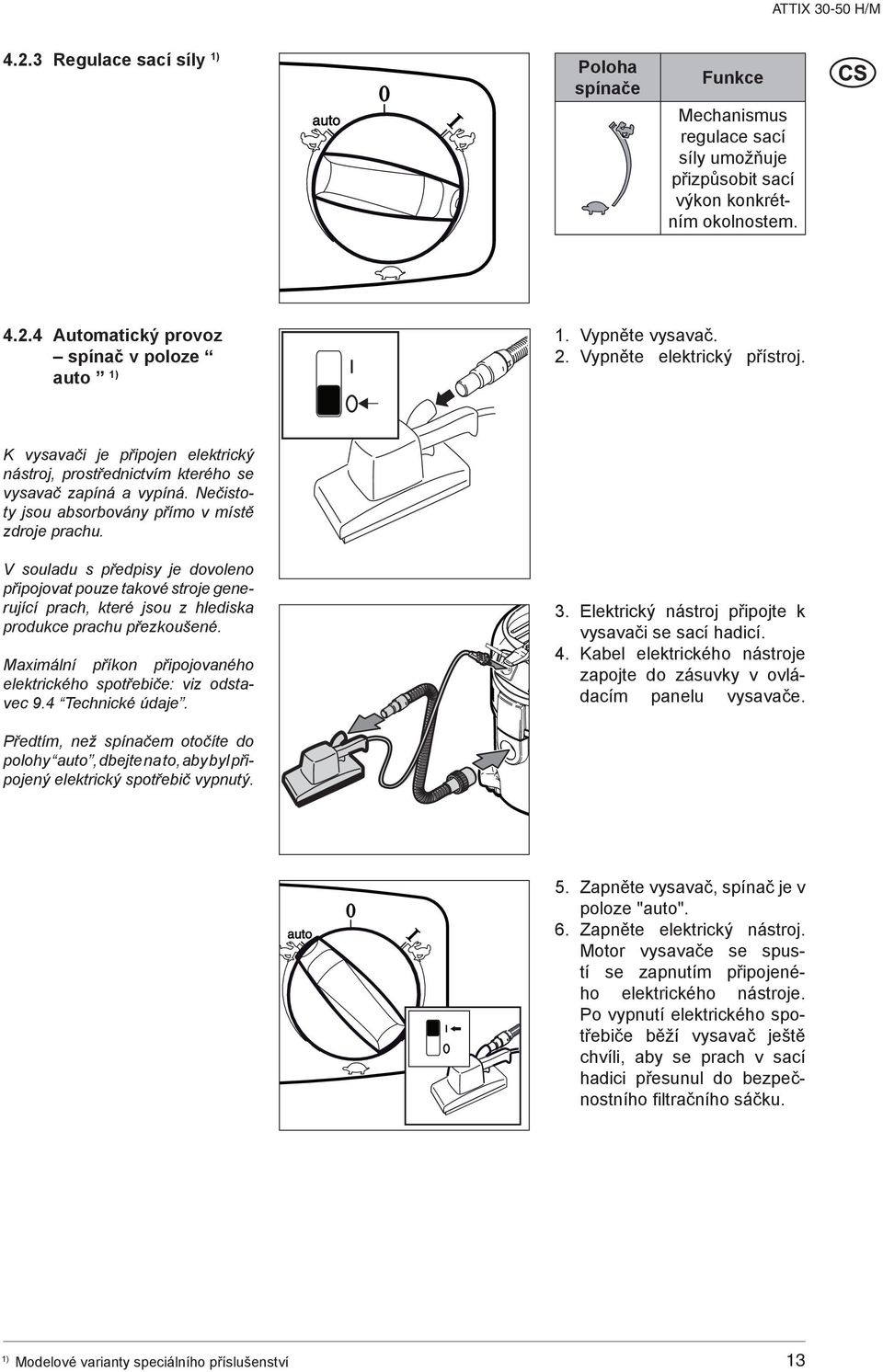

13 TTIX H/M 4 Obsluha/Provoz 4.1 Připojení Připojení sací hadice 1. Připojte sací hadici Elektrické připojení Provozní napětí uvedené na typovém štítku se musí shodovat s napětím v síti. 1. Dbejte na to, aby byl vysavač vypnutý. 2. Zástrčku přívodního vedení zasuňte do předpisově instalované zásuvky s ochranným kolíkem. 4.2 Zapnutí přístroje Spínač 0-I hadice ø ø27 ø32 ø36 ø38 nastavení průměru hadice ø27 ø32 ø36 ø38 Poloha Funkce spínače 0 Vyp I Zapnutí Spínač auto-0-i hadice ø ø27 ø32 ø36 ø38 nastavení průměru hadice ø27 ø32 ø36 ø38 auto Schalterstellung Funktion 0 Vyp auto I uto On/Off Zapnutí / Ruční provoz 12

14 TTIX H/M Regulace sací síly Poloha spínače auto Funkce Mechanismus regulace sací síly umožňuje přizpůsobit sací výkon konkrétním okolnostem utomatický provoz spínač v poloze auto Vypněte vysavač. Vypněte elektrický přístroj. K vysavači je připojen elektrický nástroj, prostřednictvím kterého se vysavač zapíná a vypíná. Nečistoty jsou absorbovány přímo v místě zdroje prachu. V souladu s předpisy je dovoleno připojovat pouze takové stroje generující prach, které jsou z hlediska produkce prachu přezkoušené. Maximální příkon připojovaného elektrického spotřebiče: viz odstavec 9.4 Technické údaje. 3. Elektrický nástroj připojte k vysavači se sací hadicí. 4. Kabel elektrického nástroje zapojte do zásuvky v ovládacím panelu vysavače. Předtím, než spínačem otočíte do polohy auto, dbejte na to, aby byl připojený elektrický spotřebič vypnutý. auto 5. Zapněte vysavač, spínač je v poloze "auto". 6. Zapněte elektrický nástroj. Motor vysavače se spustí se zapnutím připojeného elektrického nástroje. Po vypnutí elektrického spotřebiče běží vysavač ještě chvíli, aby se prach v sací hadici přesunul do bezpečnostního filtračního sáčku. 13

15 TTIX H/M 4.3 Očištění filtračního článku Očištění filtračního " Push & Clean " (TTIX 30- / 50-xx PC) Filter Cleaning System Jen tehdy, když se vysává bez vaku s filtrem a bez látkového filtru Kontrola objemového proudu Před vysáváním/odsáváním prachů s hodnotami MK: Pokud dojde k poklesu sacího výkonu: 1. Spínač otočte do polohy "I" (maximální sací výkon). 2. Otvor hubice nebo sací hadice uzavřete dlaní ruky. 3. Třikrát za sebou stiskněte tlačítko pro spuštění čištění filtru. Takto generovaným proudem vzduchu dojde k očištění lamel filtračního článku od ulpěného prachu. 1. Zkontrolujte, zda jsou filtry kompletní a správně nainstalované. 2. Za chodu motoru rukou zakryjte konec sací hadice, za cca. 1 vteřinu zazní akustický výstražný signál kustický výstražný signál Poklesne-li rychlost vzduchu v sací hadici pod 20m/s, zazní z bezpečnostních důvodů akustický výstražný signál viz odstavec Odstraňování poruch Očištění filtračního článku " XtremeClean " (TTIX 30- / 50-xx XC) Jen tehdy, když se vysává bez látkového filtru. 10 sec. Za účelem zajištění trvale vysokého sacího výkonu a kvality vysávání probíhá během provozu automatické čištění filtračního článku. Při extrémně silném znečištění doporučujeme celkové čištění: 1. Vysavač vypněte. 2. Dlaní ruky uzavřete otvor hubice nebo sací hadice. 3. Spínač spotřebiče uveďte do polohy I a nechte vysavač s takto uzavřeným otvorem sací hadice cca 10 vteřin běžet. 14

16 TTIX H/M 5 Oblasti použití a pracovní metody 5.1 Pracovní techniky Doplňkové příslušenství, sací hubice a sací hadice mohou, pokud se správně použijí, zesílit čistící účinek a snížit náklady na čištění. K docílení efektivního čištění stačí dodržovat několik málo předpisů a doplňovat je vlastními zkušenostmi z konkrétních oborů. Zde naleznete několik zásadních pokynů a upozornění Vysávání suchých látek POZOR! Není dovoleno vysávat hořlavé látky. Předtím, než začnete s vysáváním suchých látek s hodnotami MK, je nutno, abyste do zásobníku vždy vložili bezpečnostní filtrační sáček. Objednací číslo viz odstavec 9.5 Příslušenství. Předtím, než začnete vysávat suché látky, by měl být v zásobníku vždy vložený odpadní sáček (objednací č. viz odstavec Příslušenství ). Vysátý materiál je pak možno snadno a hygienicky zlikvidovat. Po vysávání kapalin je filtrační článek vlhký. Při následném vysávání suchých látek se takový vlhký filtrační článek rychleji zanese. Proto je potřeba filtrační článek před vysáváním suchých látek vyprat a usušit nebo vyměnit za suchý Vysávání kapalin POZOR! Není dovoleno vysávat hořlavé kapaliny. Předtím, než začnete vysávat kapaliny, je nutno zásadně vyjmout filtrační sáček/odpadní sáček. Doporučujeme použít zvláštní filtrační článek nebo filtrační síto. Začne-li se tvořit pěna, ihned přerušte práci a vyprázdněte zásobník. Pěnění omezíte použitím omezovače pěny Nilfisk-lto Foam Stop (objednací č. viz odstavec Příslušenství ). 15

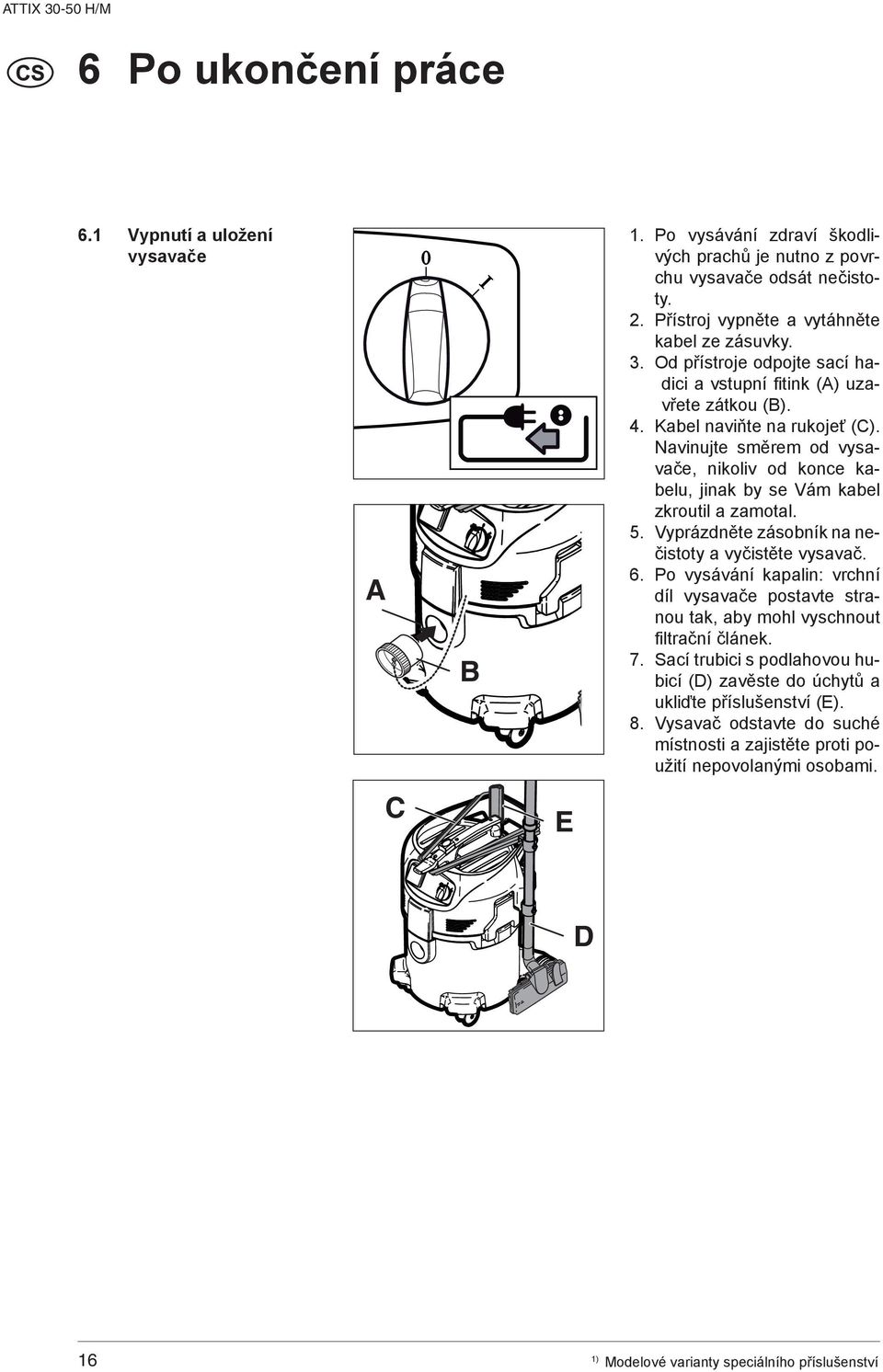

17 TTIX H/M 6 Po ukončení práce 6.1 Vypnutí a uložení vysavače B 1. Po vysávání zdraví škodlivých prachů je nutno z povrchu vysavače odsát nečistoty. 2. Přístroj vypněte a vytáhněte kabel ze zásuvky. 3. Od přístroje odpojte sací hadici a vstupní fitink () uzavřete zátkou (B). 4. Kabel naviňte na rukojeť (C). Navinujte směrem od vysavače, nikoliv od konce kabelu, jinak by se Vám kabel zkroutil a zamotal. 5. Vyprázdněte zásobník na nečistoty a vyčistěte vysavač. 6. Po vysávání kapalin: vrchní díl vysavače postavte stranou tak, aby mohl vyschnout filtrační článek. 7. Sací trubici s podlahovou hubicí (D) zavěste do úchytů a ukliďte příslušenství (E). 8. Vysavač odstavte do suché místnosti a zajistěte proti použití nepovolanými osobami. C E D 16

18 TTIX H/M 7 Údržba 7.1 Harmonogram údržby po ukončení práce podle potřeby Vyprázdnění zásobníku na nečistoty Výměna filtračního sáčku Výměna odpadního sáčku Výměna bezpečnostního filtračního sáčku Výměna filtračního článku (H)(Push&Clean) Výměna filtračního článku (H)(XtremeClean) Výměna filtračního článku (M)(Push&Clean) Výměna filtračního článku (M)(XtremeClean) 7.2 Údržbářské práce Vyprázdnění zásobníku na nečistoty Po vyprázdnění: před opětovným nasazením vloženého kroužku a horního dílu vysavače očistěte okraj zásobníku a těsnění vloženého kroužku a horního dílu vysavače. Jestliže jsou těsnění nebo drážka zanesené nebo poškozené, klesá sací výkon. 1. Přístroj vypněte a vytáhněte kabel ze zásuvky. 2. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. Před opětovným zasunutím sací hadice: očistěte vstupní fitink a hrdlo hadice. 4. Vysypte obsah zásobníku. 5. Vysáté nečistoty zlikviduje v souladu se zákonnými předpisy. 6. Na vysavač nasaďte vrchní díl. 7. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží. 17

19 TTIX H/M Výměna filtračního sáčku Přístroj vypněte a vytáhněte kabel ze zásuvky. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. Při provádění níže popsaných prací dbejte na to, aby nedošlo ke zbytečnému zvíření prachu. Noste ochrannou dýchací masku P2. POZOR! Při sanaci azbestu noste kromě toho oděv na jedno použití. Nikdy nevysávejte bez filtru! B Vyjmutí vaku s filtrem: 3. Stáhnutím šňůrky (B) vak na jedno použití nejprve zavřete. 4. Ze vstupního fitinku opatrně stáhněte hrdlo vaku s filtrem. 5. Hrdlo vaku s filtrem zavřete šoupátkem. 6. Vak s filtrem zlikvidujte podle zákonných předpisů. D Vsazení vaku s filtrem: 7. Vyčistěte zásobník na nečistoty. 8. Do vyčištěného zásobníku na nečistoty vložte vak s filtrem (B). 9. Větrací otvory (D) vaku na jedno použití přitom musí spočinout uvnitř zásobníku na nečistoty. 10. Hrdlo vaku s filtrem pevně natlačte na vstupní fitink. 11. Na vysavač nasaďte vrchní díl. 12. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží. 18

20 TTIX H/M Výměna odpadního sáčku 1. Přístroj vypněte a vytáhněte kabel ze zásuvky. 2. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. B D Vyjmutí vaku s filtrem: 3. Ze vstupního fitinku (C) opatrně stáhněte hrdlo vaku s filtrem (B). 4. Hrdlo vaku s filtrem zavřete šoupátkem (D). 5. Vak s filtrem zlikvidujte podle zákonných předpisů. C Vsazení vaku s filtrem: 6. Vyčistěte zásobník na nečistoty. 7. Do vyčištěného zásobníku na nečistoty vložte vak s filtrem (B). 8. Hrdlo vaku s filtrem pevně natlačte na vstupní fitink. 9. Na vysavač nasaďte vrchní díl. 10. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží. 19

21 TTIX H/M Výměna bezpečnostního filtračního sáčku 1. Přístroj vypněte a vytáhněte kabel ze zásuvky. 2. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. C B D Vyjmutí vaku na jedno použití: 3. Stáhnutím šňůrky (B) vak na jedno použití nejprve zavřete. 4. Opatrně stáhněte hrdlo vaku na jedno použití ze vstupního fitinku (C). 5. Hrdlo vaku na jedno použití (D) zavřete šoupátkem. 6. Vak na jedno použití zlikvidujte podle zákonných předpisů. E Vsazení vaku na jedno použití: 7. Vyčistěte zásobník na nečistoty. 8. Do vyčištěného zásobníku na nečistoty vložte nový vak na jedno použití. 9. Větrací otvory (E) vaku na jedno použití přitom musí spočinout uvnitř zásobníku na nečistoty. 10. Hrdlo vaku na jedno použití pevně natlačte na vstupní fitink. 11. Horní okraj vaku na jedno použití přetáhněte přes okraj zásobníku na nečistoty. 12. Na vysavač nasaďte vrchní díl. 13. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží. 20

22 TTIX H/M Výměna filtračního článku (H)(Push & Clean System) Při provádění níže popsaných prací dbejte na to, aby nedošlo ke zbytečnému zvíření prachu. Noste ochrannou dýchací masku P2. POZOR! Při sanaci azbestu noste kromě toho oděv na jedno použití. 1. Přístroj vypněte a vytáhněte kabel ze zásuvky. 2. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. Nikdy nevysávejte bez filtru! D B C Vyjmutí filtračního článku: 3. Pomocí dodávaného nástroje (C) otočte držákem filtru (D) směrem doleva a vyjměte jej. 4. Opatrně vyjměte filtrační článek. 5. Vyčistěte těsnění filtru (B), zkontrolujte, zda není poškozeno, a podle potřeby vyměňte. 6. Vsaďte nový filtrační článek. 7. Nasaďte destičku na upnutí filtru a otáčením po směru hodinových ručiček ji pevně zafixujte. 8. Starý filtrační článek zlikvidujte podle zákonných předpisů. Vsazení nového filtračního článku: 9. Pomocí dodávaného nástroje připevněte držák filtru a aretujte jej otočením směrem doprava. 10. Na vysavač nasaďte vrchní díl. 11. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží. 21

23 TTIX H/M Výměna filtračního článku (H)(XtremeClean System) 1. Přístroj vypněte a vytáhněte kabel ze zásuvky. 2. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. Nikdy nevysávejte bez filtru! Vyjmutí filtračních článků: 3. Odšroubujte šroub a otevřete napínací díl filtru (B) 4. Opatrně vyjměte obě kazety s filtračními články. B B Vsazení filtračních článků: 5. Do kazet (D) vsaďte nové filtrační články (C). 6. Kazety s filtračními články vložte do vrchního dílu vysavače. 7. Připevněte napínací díl filtru (B) a připevněte šroub 8. Staré filtrační články zlikvidujte podle zákonných předpisů. C D B 22

24 TTIX H/M 9. Na vysavač nasaďte vrchní díl. 10. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží Výměna filtračního článku (M)(Push & Clean System) 1. Přístroj vypněte a vytáhněte kabel ze zásuvky. 2. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. Nikdy nevysávejte bez filtru! B Vyjmutí filtračního článku: 3. Otáčením proti směru hodinových ručiček uvolněte, a poté vyjměte destičku upínající filtr. 4. Opatrně vyjměte filtrační článek. 5. Vyčistěte těsnění filtru (B), zkontrolujte, zda není poškozeno, a podle potřeby vyměňte. Vsazení nového filtračního článku: 3. Vsaďte nový filtrační článek. 4. Nasaďte destičku na upnutí filtru a otáčením po směru hodinových ručiček ji pevně zafixujte. 5. Starý filtrační článek zlikvidujte podle zákonných předpisů. 6. Na vysavač nasaďte vrchní díl. 7. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží. 23

25 TTIX H/M Výměna filtračního článku (M)(XtremeClean System) Nikdy nevysávejte bez filtru! 1. Přístroj vypněte a vytáhněte kabel ze zásuvky. 2. Rozevřete uzavírací svorky () a sejměte vrchní díl vysavače. Vyjmutí filtračních článků: 3. Rozevřete upínač filtru (B). 4. Opatrně vyjměte obě kazety s filtračními články. B B C D Vsazení filtračních článků: 5. Do kazet (D) vsaďte nové filtrační články (C). 6. Kazety s filtračními články vložte do vrchního dílu vysavače. 7. Zafixujte upínač filtru (B). 8. Staré filtrační články zlikvidujte podle zákonných předpisů. B 9. Na vysavač nasaďte vrchní díl. 10. Sevřete uzavírací svorky (). Přesvědčte se, zda uzavírací svorky dobře drží. 24

26 TTIX H/M 8 Odstraňování poruch Porucha Příčina Odstranění Motor neběží > Vypadla pojistka zásuvky Zapněte pojistku Motor neběží v automatickém režimu > Zareagovala ochrana proti přetížení Vypněte vysavač, nechte po dobu cca 5 minut vychladnout. Není-li vysavač možné ani pak znovu zapnout, vyhledejte zákaznický servis firmy Nilfisk- lto > Defekt na motoru. Požádejte servis firmy Nilfisk- lto o výměnu motoru. > Elektrický nástroj je defektní nebo není správně zasunutý > Příliš nízký příkon elektrického nástroje Snížený sací výkon > Na regulátoru sací síly je nastavený příliš malý sací výkon Žádný sací výkon při mokrém vysávání Zkontrolujte funkci elektrického nástroje, příp. pevně zatlačte zástrčku do zásuvky Dodržte minimální příkon P>40 W Sací sílu nastavte podle odstavce Regulace sací síly > Sací hadice/hubice zanesená Vyčistěte sací hadici/hubici > Je plný zásobník, vak na jedno použití nebo vak s filtrem. Viz odstavec Vyprázdnění zásobníku" nebo "Výměna vaku na jedno použití, vaku s filtrem. > Filtrační článek je znečistěný Viz odstavec Očištění filtračního článku resp. Výměna filtračního článku > Těsnění mezi zásobníkem a Vyměňte resp. vsaďte těsnění. vrchním dílem vysavače je defektní nebo chybí. > Samočisticí mechanismus je defektní. Kolísání napětí > Příliš vysoká impedance přívodu napětí Informujte servis firmy Nilfisk- lto. > Nádoba je plná Vypněte přístroj. Vyprázdněte zásobník Zapojte přístroj do jiné zásuvky, která bude blíž k pojistkové skříňce. Jestliže impedance v předávacím bodě je 0,15 Ω, není nutno očekávat, že napětí bude kolísat o více než 7% 25

27 TTIX H/M 9 Ostatní 9.1 Umožnit recyklaci stroje Spotřebič, který dosloužil, okamžitě znehodnoťte. 1. Vytáhněte síťovou zástrčku ze zásuvky a přestřihněte přívodní kabel. 2. Elektrické spotřebiče nevyhazujte do domovního odpadu! Podle ustanovení směrnice EU 2002/96/EG o odpadech z elektrických a elektronických zařízení se použité elektrické spotřebiče musí sbírat odděleně a předat k ekologické recyklaci. 9.2 Záruka Pro záruku a ručení platí naše všeobecné obchodní podmínky. Změny v důsledku technických inovací jsou vyhrazeny. Za škody, plynoucí ze svévolně provedených úprav a změn přístroje, z použití nesprávných kartáčů a nevhodných čisticích prostředků a z použití přístroje za jiným než stanoveným účelem, výrobce nijak neručí. 9.3 Zkoušky Elektrotechnické zkoušky je třeba provádět podle předpisu pro prevenci úrazů (BGV 3) a podle DIN-VDE 0701 část 1 a část 3. Tyto zkoušky jsou podle DIN VDE-0702 žádoucí v pravidelných odstupech a po opravách a změnách. Vysavač je homologován podle IEC/EN Prohlášení o shodě s předpisy ES Prohlášení o shodě s předpisy ES Nilfi sk-dvance /S Industrivej 1 DK-9560 Hadsund Výrobek: Typ: Popis: Konstrukce přístroje odpovídá následujícím příslušným předpisům: plikované harmonizované normy: plikované národní normy a technické specifikace: Vysavač pro suché i mokré vysávání TTIX 30 -/50 -/0H/0M/PC/XC TTIX 30 -/50 -/2H/2M/PC/XC 110/ V 50Hz Směrnice ES pro stroje 2006/42/EG Směrnice ES pro nízké napětí 2006/95/ EG Směrnice ES pro elektromagnetickou slučitelnost 2004/108/EG EN ISO , EN ISO EN EN , EN , EN DIN EN DIN EN Dipl. Ing. Wolfgang Nieuwkamp Tests and approvals Hadsund,

28 TTIX H/M 9.5 Technické údaje TTIX Safety EU GB 230/240 V GB 110 V Síťové napětí V / Síťový kmitočet Hz 50 Síťová pojistka Příkon IEC W Přípojná hodnota pro zásuvku přístroje Celkový připojovací výkon Objemový proud vzduchu (max.) Podtlak (max.) Hladina akustického tlaku na měrnou plochu ve vzdálenosti 1 m, EN Příslušenství 30-0H PC/XC 30-0M PC/XC 50 0H PC/XC 50-0M PC/XC 30-2H PC/XC 30-2M PC/XC W 2400 (EU) 1750 (GB 230/240) 1400 (GB 110V) W 1200 (EU, GB 230/240) 1000 (GB 110V) m 3 /h l/min 222 (EU, GB 230/240) / 192 (GB 110V) 3700 (EU, GB 230/240) / 3200 (GB 110V) hpa 250 (EU, GB 230/240) 230 (GB 110V) db() 62 Provozní hluk db() 59 Síťové připojovací vedení: Délka 7,5 Síťové připojovací vedení: Typ 2) (GB 110 V) 4) (EU) 5) (GB 230/240) (EU) 2) (GB 110 V) 5) (GB 230/240) 3600 (EU) 2950 (GB 230/240) 2400 (GB 110V) (EU) 3) (GB110V) 5) (GB 230/240 Třída ochrany II I Druh ochrany Stupeň odrušení radiových vln IP X4 EN H PC/XC 50-2M PC/XC Objem zásobníku l Šířka mm 380 Hloubka mm 450 Výška mm Hmotnost kg (PC) 12 (XC) = H05RR-F 3G1,5 2) = H05BQ-F 3G1,0 3) = H07BQ-F 3G2,5 UPOZORNĚNÍ! Používejte pouze zmíněné kabely. 11 (PC) 12 (XC) 4) = H07RN-F 3G1,5 5) = H05RR-F 3G1,5 Označení Objednací č. Bezpečnostní vak s fi ltrem H TTIX 30 (5 ks.) Bezpečnostní vak s fi ltrem H TTIX 50 (5 ks.) Fleece Filtersäcke ttix 30 (5 ks) Fleece Filtersäcke ttix 50 (5 ks) Kulatý filtr PC (H) Kulatý filtr PC (M) Plochý filtr XC (2 ks) (H) Plochý filtr XC (2 ks) (M) Chladicí fi ltr motoru Foukací adaptér Látkový měnitelný filtr ttix 30, Nilfi sk-lto-foam-stop (6x1l)
