1 Investice do rozvoje vzdělávání Inovace studia molekulární a buněčné biologie Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

2 Investice do rozvoje vzdělávání Genomika (KBB/GENOM) Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

3 Investice do rozvoje vzdělávání SNPs Odvozování a genotyping Ing. Hana Šimková, CSc. Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

4 Investice do rozvoje vzdělávání Cíl přednášky - seznámení s problematikou hledání SNP, odvozování SNP markerů a charakterizací genotypu (genotyping) Klíčová slova - SNP markery, SNP genotyping, resekvenování, sekvenování pomocí hybridizace, heteroduplexy, minisekvenační metody, metody založené na fluorogenních systémech, Illumina GoldenGate Assay Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

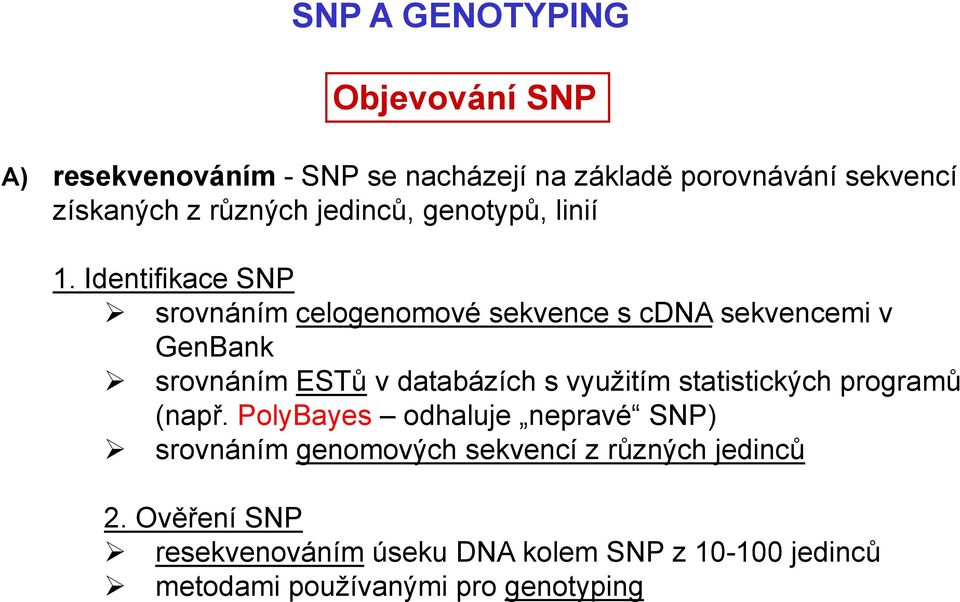

5 SNP A GENOTYPING Objevování SNP A) resekvenováním - SNP se nacházejí na základě porovnávání sekvencí získaných z různých jedinců, genotypů, linií 1. Identifikace SNP srovnáním celogenomové sekvence s cdna sekvencemi v GenBank srovnáním ESTů v databázích s využitím statistických programů (např. PolyBayes odhaluje nepravé SNP) srovnáním genomových sekvencí z různých jedinců 2. Ověření SNP resekvenováním úseku DNA kolem SNP z jedinců metodami používanými pro genotyping

6 Resekvenování cílových oblastí NimbleGen Sequence capture - zachycení cílových sekvencí ze vzorků fragmentované genomické DNA hybridizací na mikročip - na mikročipu naneseny sondy pro cílové oblasti - např. exony nebo oblasti vykazující asociaci s chorobami - odmytí nenavázaných fragmentů - vymytí a amplifikace zachycených fragmentů - osekvenování pomocí technologie 454 Mikročipy vyráběny na zakázku py y y - sestava sekvencí dle přání zákazníka - až 5 Mb sekvencí

7 B) nalezením polymorfismů bez sekvenování a) metody vycházející ze specifických vlastností heteroduplexní DNA (= dvouřetězcová DNA, kde každý řetězec nese jinou alelu, vytváříme ji in vitro) je méně stabilní než homoduplex, dříve denaturuje -vzniká po PCR amplifikaci studovaného lokusu, následované denaturací a renaturací tvorba homoduplexů a heteroduplexů DHPLC (denaturující HPLC) produkty PCR po renaturaci se nanesou na chromatografickou kolonu, eluce fragmentů za pomoci organického rozpouštědla. Heteroduplexy jsou pomalejší. DGGE (denaturující gradientová gelová elektroforéza) na polyakrylamidovém gelu s denaturačním gradientem (močovina). Heteroduplexy denaturují dříve zpomalí se. TILLING (cíleně indukovaná lokální léze v genomech)

8 TILLING (targeting g induced local lesions in genomes) - k detekci SNP (EcoTILLING) a indukovaných mutací (TILLING) Založena na schopnosti nukleáz specifických pro jednořetězce štěpit heteroduplexy. Hledání polymorfismu (SNP) mezi jedinci s normálním (N) a mutantním (M) fenotypem: - z obou se naizoluje DNA, pomocí PCR se naamplifikuje určitý úsek (gen), smíchá se, zdenaturuje. Při renaturaci se tvoří jednak homoduplexy (pro N i M genotyp), jednak heteroduplexy. Ty jsou v místě nesouladu (mismatch) roštěpeny nukleázou na sekvenátoru u heteroduplexu místo 1 fragmentu 2. Pro hlavní modelové organismy se připravují p kolekce primerů pro všechny lokusy v genomu umožní proskrínovat polymorfismy v celém genomu. EcoTILLING Denaturace, zchlazení Normální nebo nebo Mutant Heteroduplex Analýza na PA gelu nebo sekvenátoru Gibson a Muse, 2004

9 b) metoda založená na detekci heterozygotů SSCP (single-stranded conformation polymorphism) p analýza = polymorfismus konformace jednořetězců DNA zdenaturována a nanesena na nedenaturační polyakrylamidový y gel. Elektroforéza při 4 C DNA nerenaturuje, ale tvoří intramolekulární sekundární struktury. Každé vlákno jiná sekundární struktura (konformace). Řetězec W AA aa Aa Denaturace formamidem a teplem Řetězec ec C Homozygot 2 konformace 2 proužky na elektroforéze Heterozygot 4 konformace 4 proužky na elektroforéze Nižší kapacita, fragmenty jen do 400 bp Gibson a Muse, 2004

10 SNP genotyping - charakterizace genotypů pomocí SNP A) Low-tech metody ASO (alelově specifická oligohybridizace) - cílová sekvence amplifikována z jednotlivců v 96-jamkových miskách přenos na membránu, hybridizace s krátkými oligonukleotidy (15-bp) za velmi přísných podmínek signál jen při 100% komplementaritě PCR-RFLP - amplifikace specifického fragmentu pomocí PCR + štěpení produktu restriktázou (zachytí SNP v rekogničním místě) = CAPS Gibson a Muse, 2004

11 dcaps (vytvořené štěpitelné amplifikované polymorfní sekvence) Amplifikace + štěpení. PCR primer navržen tak, že pro jednu z alel l (A) se za použití speciálního primeru vytvoří rekogniční místo pro restriktázu po štěpení restriktázou vzniká pro alelu A fragment o něco kratší Alela T Dlouhý ýprodukt Alela A Štěpený produkt Gibson a Muse, 2004

12 B) Minisekvenační metody - sekvenuje se pouze 1 nebo několik nukleotidů SBE (prodloužení jedné báze) - prodloužení 3 konce primeru o jediný nukleotid ddntp (ukončí reakci) je fluorescenčně značený. Primer se váže svým 3 koncem 1 bázi před SNP místo. Multiplexing - jako templát slouží produkty multiplexní PCR (naamplifikované fragmenty DNA pro několik různých SNP). Reakce může probíhat - na čipu (primery fixovány) -v roztoku k rozlišení jednotlivých SNP: SBE na čipu a) primery různých délek b) vychytání produktů SBE na mikrokuličky na základě zip kódu pro jednotlivé primery Gibson a Muse, 2004 (amplifikace analyzovaných lokusů) Izolace cílové ssdna zachycením na kuličky se streptavidinem SBE v roztoku

13 ad b) vychytání produktů SBE na mikrokuličky -kuličky separovány průtokovým cytometrem na základě barevného kódu (viz přednáška Analýza exprese) - kuličky fixovány na arrayi (viz Illumina genotyping) c) K separaci jednotlivých produktů SBE lze místo fluorescence použít hmotnostní spektrometrie MALDI-TOF do reakce přidán jen jeden typ ddntp (+ ostatní dntps) pokud odpovídá variantě v SNP, reakce se ukončí hned, jinak až po několika nukleotidech. MALDI-TOF rozliší oba typy produktů podle velikosti, případně náboje. Lze provádět paralelně analýzu 384 vzorků.

14 Pyrosekvenování - může se provádět v96jamkových 96-jamkových mističkách. Detekce v reálném čase. Může určit také frekvenci výskytu alely ve studované populaci semikvantitativní metoda. A A A Gibson a Muse, 2004

15 C) Homogenní metody založené na fluorogenních barvičkách Homogenní testy v 1 reakci v roztoku (spojení amplifikace s genotypingem). Založeny na a) ASO a použití 2 fluorescenčních barviček s překrývajícími se spektry reportér (R) a zhášeč (Q) detekovány v průběhu PCR (v misce, kapiláře). Pokud jsou v těsné blízkosti (např. 2 konce krátkého oligonukleotidu), není detekována fluorescence reportéru TaqMan 5 exonukleázový test využívá exonukleázové aktivity Taq polymerázy (při extenzi nového řetězce postupně odbourává sondu fluorescence) Molekulární majáky (Molecular beacons - MB) - majáky jsou alelově specifické oligonukleotidy obklopené krátkými inverzními repeticemi vzniká vlásenka se smyčkou R a Q blízko sebe nevzniká fluorescence. Po 100% hybridizaci na templát se R a Q dostanou od sebe vzniká fluorescence (může být alelově specifická) Do reakce sondy pro obě alely SNP (s 2 různými barvičkami) + primery pro amplifikaci lokusu SNP Gibson a Muse, 2004

16 b) alelově specifické ligaci a přenosu energie fluorescenční rezonancí (FRET) DOL (dye-labeled oligonucleotide ligation assay). Donor v dostatečné blízkosti stimuluje fluorescenci reportéru. SNP Do reakce - polymeráza -primery + 3 oliga (2 různě značené sondy pro 2 alely SNP) - termostabilní t ligáza PCR nejprve při vyšší, pak nižší T a (k nasednutí sond) Gibson a Muse, 2004

17 Invazní test (invader assay) bez amplifikace. Využívá enzym cleavasu štěpí vlásenkovité invazní struktury A) Invazní strukturu tvoří jednobázový přesah mezi invazním oligem a primární sondou 1, je-li hybridizována k cílové DNA obsahující alelu1 B) Nesoulad (mismatch) mezi primární sondou 2 a cílovou DNA obsahující alelu 1 brání jednobázovému přesahu a netvoří se invazní struktura Do reakce 3 typy oligonukleotidů: 1. Invader oligo (invazní oligo) 2. Primaryprobe1a2 a (primární sondy) - 100% komplementární k 1 z alel + flap 3. Signal oligo (nese reportér a zhášeč)

18 Illumina vysokokapacitní metoda k určení genotypu na velkém souboru SNP (v krátkém čase a za rozumnou cenu).

19 Co to vlastně Illumina je? Je to systém kombinující několik komponentů: - miniaturizovanou array jednotlivých arrayí (Sentrix Array Matrix) - konfokální skenr s vysokým rozlišením (BeadArray Reader) - vysoce multiplexní analýza genotypu (GoldenGate Assay)

20 Jak vypadá Sentrix Array Matrix? Tvoří ji : 96 miniaturních arrayí (každá o průměru 1,2 mm) uspořádaných do matrice 8x12. každá array je tvořena cca optickými vlákny spojenými do svazku každé má na konci jamku a v ní kuličku o průměru 3 µm na každé kuličce je kovalentně navázáno několik stejných oligonukleotidů (=illumicode=adresa) illumicode illumicode illumicode #561 #217 #1024 /\/\/\/ /\/\/\/ /\/\/\/

21 Jednomu analyzovanému SNP lokusu odpovídá 1 typ kuličky určený specifickým illumi kódem (adresou). Analyzuje se až 1536 lokusů, v každé miniarrayi máme tedy 1536 typů kuliček, k každý typ cca 30x. Na 96 miniarrayích i jedné Sentrix Array Matrix analyzujeme současně č s ě 96 vzorků DNA.

22 Jak probíhá vlastní analýza genotypu? GoldenGate Assay 1) Upevnění genomické DNA na paramagnetické kuličky a její denaturace Biotin

23 2) Allelově specifická extenze a ligace - pro každý lokus navrženy 3 oligonukleotidy: 2 z 5 konce, liší se polymorfním nukleotidem na konci 1 z 3 konce charakterizuje lokus a obsahuje illumicode adresu Genomic DNA [T/C] [T/A] Allele Specific Extension & Universal PCR Sequence 1 Universal A G illumicode Address Universal Ligation PCR Sequence 2 PCR Sequence 3

24 ad 2) Allelově specifická extenze a ligace Genomic DNA [T/C] Ligase [T/A] Polymerase Allele Specific Extension & Ligation Universal PCR Sequence 1 Universal PCR Sequence 2 A G illumicode Address Universal PCR Sequence 3

25 3) Amplifikace+inkorporace fluorescenční barvičky Amplification Template A illumicode #561 PCR with Common Primers Cy3 Universal Primer 1 Cy5 Universal Primer 2 Universal Primer P3

26 4) Hybridizace na univerzální IllumiCode TM Array illumicode illumicode illumicode #561 #217 #1024 /\/\/\/ /\/\/\/ /\/\/\/ A/A T/T A/T

27 4) Odečtení č výsledků (BeadArray Reader) a interpretace získaných dat LIMS & GenCall Software

28 Získaná data zobrazená jako GeneCall Display Akcent 2H-7H 1 H

29 Jak se získaná data využívají? Pro rozsáhlé asociační mapování, které může odhalit genetický základ komplexních dědičných chorob Pro konstrukci genetických map Konsensuální genetická mapa ječmene získaná z 3 DH mapovacích populací na základě Pilot Oligo Pool Assay (OPA1) Mapovací populace - celkem 480 jedinců 1536 SNP genotypováno současně $68,000 za 480 vzorků (5 x 96) 737,280 genotype calls za 3-4 dny 9.2 cents za data-point Při větším počtu vzorků nižší náklady
