1 Návod k použití programu CTR-remote v1.3 strana 1 / 1 Návod k použití CTR-remote v1.3 Program pro Windows k řízení regulací s CTR sběrnicí

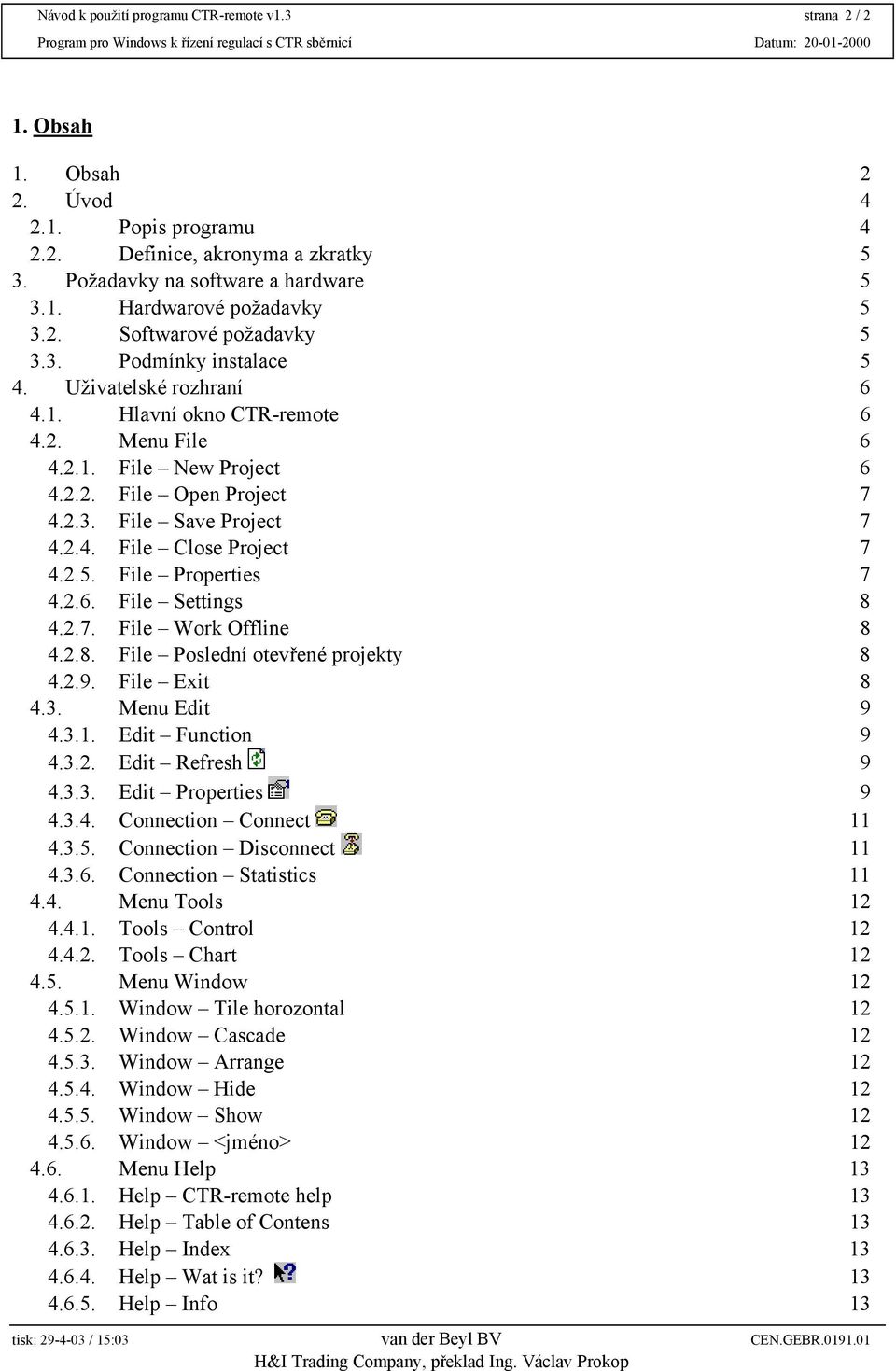

2 Návod k použití programu CTR-remote v1.3 strana 2 / 2 1. Obsah 1. Obsah 2 2. Úvod Popis programu Definice, akronyma a zkratky 5 3. Požadavky na software a hardware Hardwarové požadavky Softwarové požadavky Podmínky instalace 5 4. Uživatelské rozhraní Hlavní okno CTR-remote Menu File File New Project File Open Project File Save Project File Close Project File Properties File Settings File Work Offline File Poslední otevřené projekty File Exit Menu Edit Edit Function Edit Refresh Edit Properties Connection Connect Connection Disconnect Connection Statistics Menu Tools Tools Control Tools Chart Menu Window Window Tile horozontal Window Cascade Window Arrange Window Hide Window Show Window <jméno> Menu Help Help CTR-remote help Help Table of Contens Help Index Help Wat is it? Help Info 13

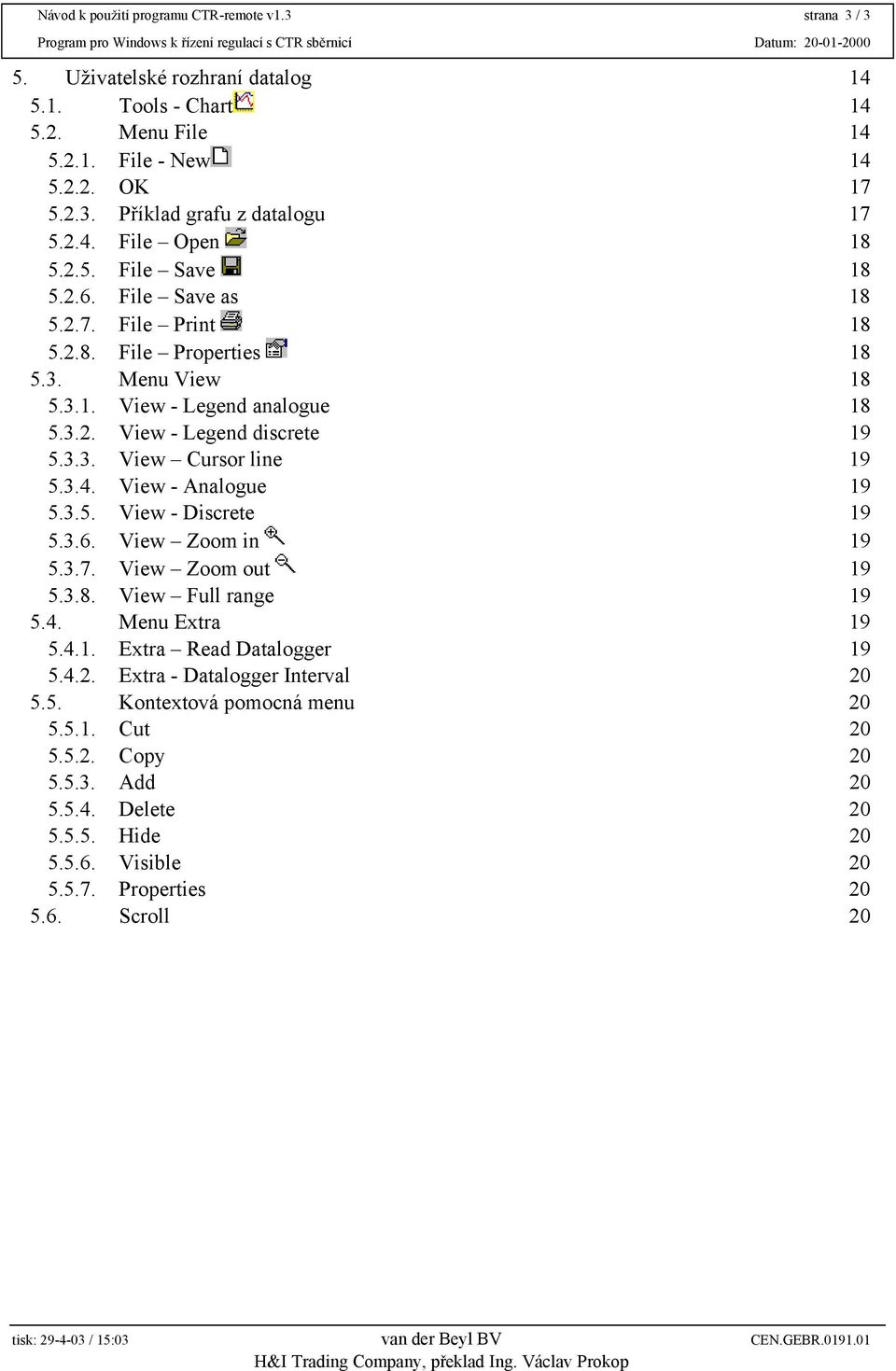

3 Návod k použití programu CTR-remote v1.3 strana 3 / 3 5. Uživatelské rozhraní datalog Tools - Chart Menu File File - New OK Příklad grafu z datalogu File Open File Save File Save as File Print File Properties Menu View View - Legend analogue View - Legend discrete View Cursor line View - Analogue View - Discrete View Zoom in View Zoom out View Full range Menu Extra Extra Read Datalogger Extra - Datalogger Interval Kontextová pomocná menu Cut Copy Add Delete Hide Visible Properties Scroll 20

4 Návod k použití programu CTR-remote v1.3 strana 4 / 4 2. Úvod 2.1. Popis programu CTR-remote je program, který umožňuje komunikaci mezi uživatelem a zařízením s CTR sběrnicí. Hlavní funkce programu CTR-remote jsou: 1. Komunikace přes rozhraní RS232. Komunikace přes sériový komunikační port pomocí modemu nebo nulového modemu protokolem se specifikací podle RS232 a CTR protokolem. 2. Správa projektu. Vkládání a aktualizace informací o spravovaném projektu - CTR-instalaci. 3. Seznam výběru. Seznam všech regulací a oddílů regulací s adresou, typem/verzí a přístupovým textem projektu. Tento seznam popisuje danou instalaci, hardware a hlavní funkce. 4. Změna přístupových textů k regulacím. Možnost změnit specifická data u speciálních regulací. CTR CTR remote Uživatel Tools V rámci hlavního programu CTR-remote mohou být jednou nebo i několikrát spuštěny další programy (tools - nástroje). Tyto nástroje provádějí speciální funkce v CTR instalaci. Možné nástroje s krátkým popisem funkce jsou: 1. Control: s tímto nástrojem může obsluha kontrolovat a obsluhovat regulaci pomocí emulace ovládacích tlačítek a displeje, jako by stála přímo u ní. 2. Chart: Načtení informací z datalogeru (paměti regulace) a jejich prezentace a uložení ve formě grafu.

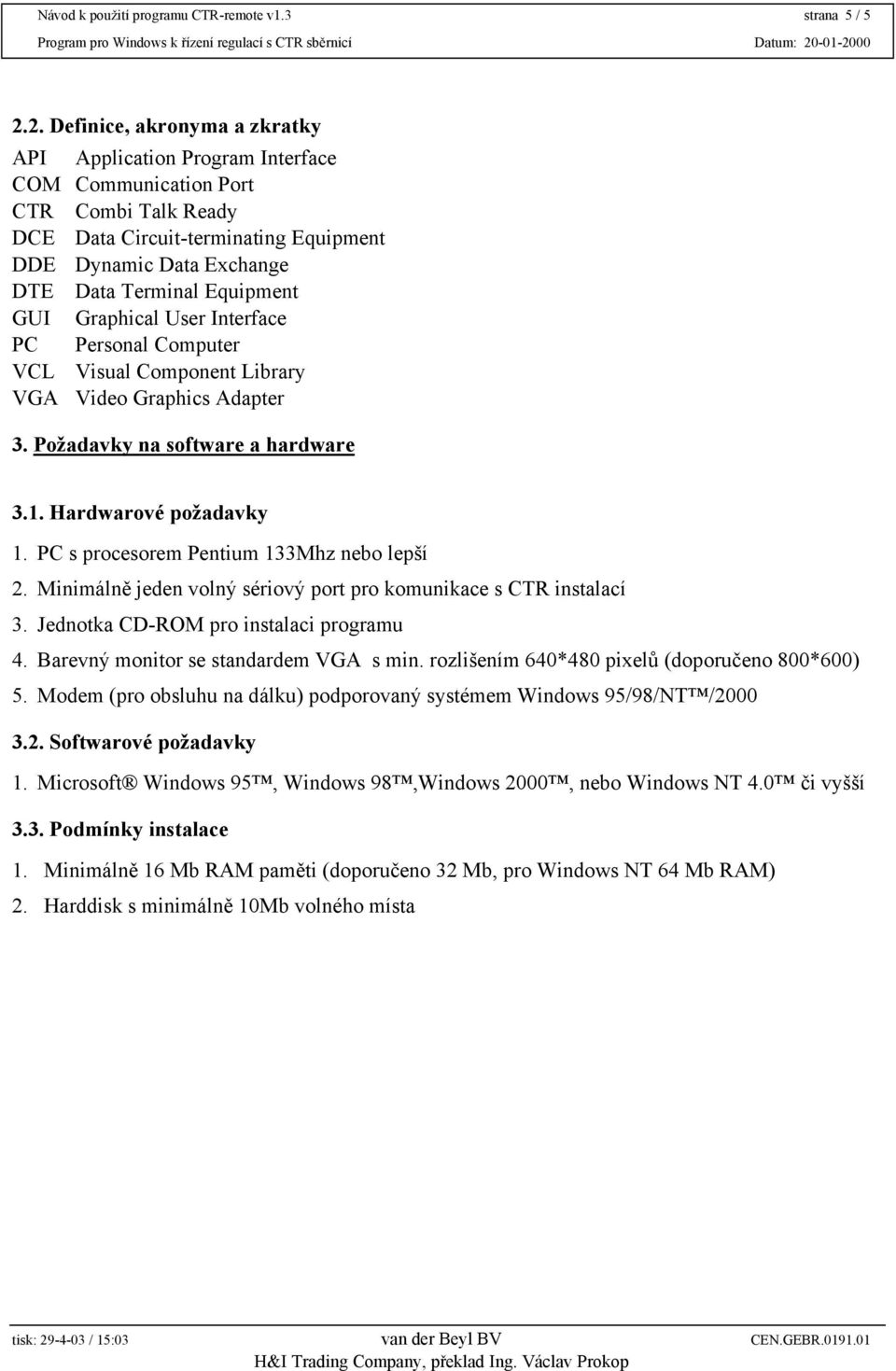

5 Návod k použití programu CTR-remote v1.3 strana 5 / Definice, akronyma a zkratky API Application Program Interface COM Communication Port CTR Combi Talk Ready DCE Data Circuit-terminating Equipment DDE Dynamic Data Exchange DTE Data Terminal Equipment GUI Graphical User Interface PC Personal Computer VCL Visual Component Library VGA Video Graphics Adapter 3. Požadavky na software a hardware 3.1. Hardwarové požadavky 1. PC s procesorem Pentium 133Mhz nebo lepší 2. Minimálně jeden volný sériový port pro komunikace s CTR instalací 3. Jednotka CD-ROM pro instalaci programu 4. Barevný monitor se standardem VGA s min. rozlišením 640*480 pixelů (doporučeno 800*600) 5. Modem (pro obsluhu na dálku) podporovaný systémem Windows 95/98/NT / Softwarové požadavky 1. Microsoft Windows 95, Windows 98,Windows 2000, nebo Windows NT 4.0 či vyšší 3.3. Podmínky instalace 1. Minimálně 16 Mb RAM paměti (doporučeno 32 Mb, pro Windows NT 64 Mb RAM) 2. Harddisk s minimálně 10Mb volného místa

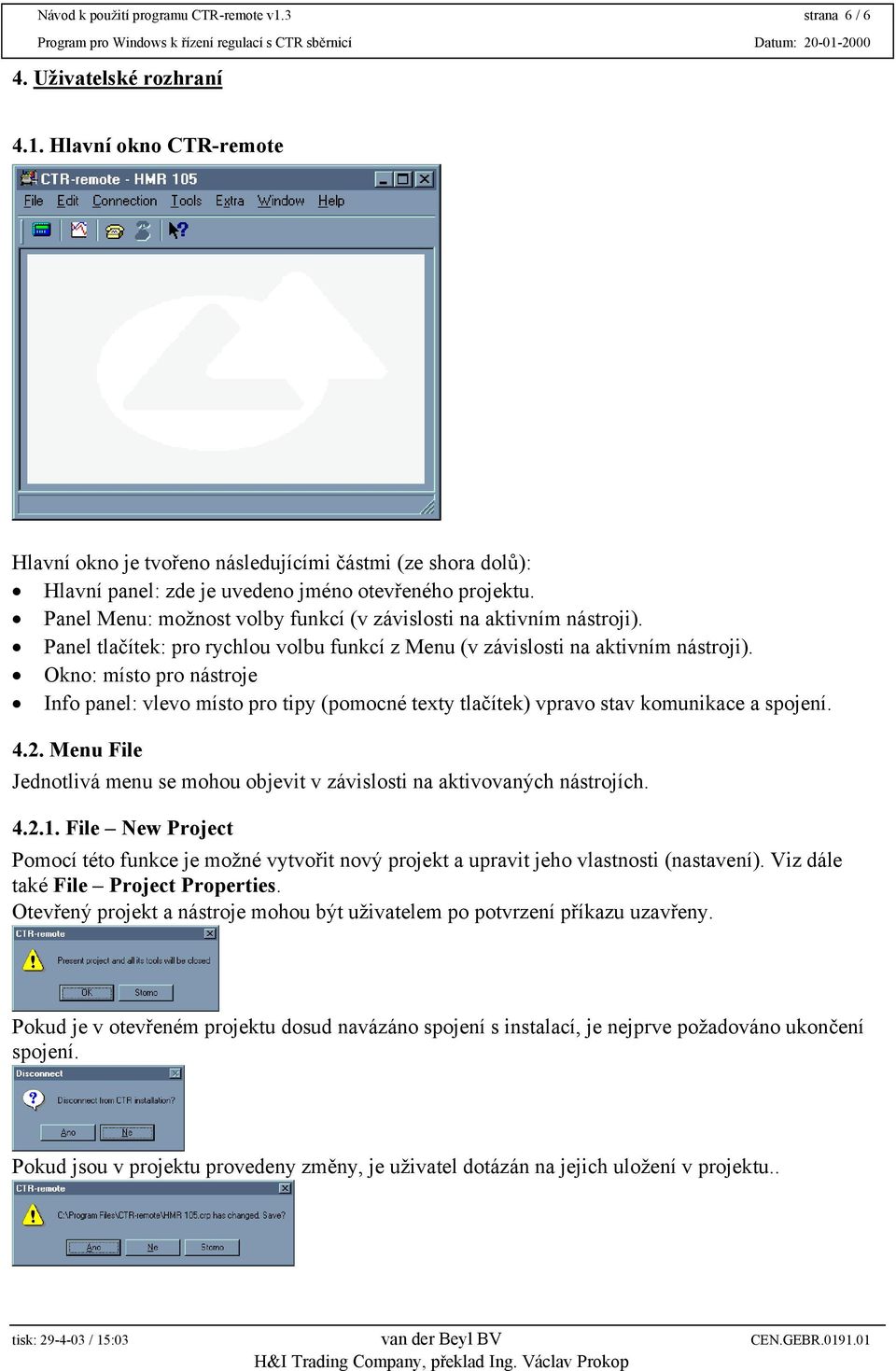

6 Návod k použití programu CTR-remote v1.3 strana 6 / 6 4. Uživatelské rozhraní 4.1. Hlavní okno CTR-remote Hlavní okno je tvořeno následujícími částmi (ze shora dolů): Hlavní panel: zde je uvedeno jméno otevřeného projektu. Panel Menu: možnost volby funkcí (v závislosti na aktivním nástroji). Panel tlačítek: pro rychlou volbu funkcí z Menu (v závislosti na aktivním nástroji). Okno: místo pro nástroje Info panel: vlevo místo pro tipy (pomocné texty tlačítek) vpravo stav komunikace a spojení Menu File Jednotlivá menu se mohou objevit v závislosti na aktivovaných nástrojích File New Project Pomocí této funkce je možné vytvořit nový projekt a upravit jeho vlastnosti (nastavení). Viz dále také File Project Properties. Otevřený projekt a nástroje mohou být uživatelem po potvrzení příkazu uzavřeny. Pokud je v otevřeném projektu dosud navázáno spojení s instalací, je nejprve požadováno ukončení spojení. Pokud jsou v projektu provedeny změny, je uživatel dotázán na jejich uložení v projektu..

7 Návod k použití programu CTR-remote v1.3 strana 7 / File Open Project Otevře již v vytvořený projekt. Vzniklá okna jsou otevřena s posledními údaji naposledy provedeného výběru. Uživatel může nejprve vybrat projekt, který má být otevřen. Pokud dříve otevřený projekt má ještě spojení s CTR instalací, je nejprve požadováno přerušení komunikace. Otevřený projekt je možné ještě po potvrzení činnosti uložit a uzavřít File Save Project Uloží otevřený projekt File Close Project Uzavře otevřený projekt. Pokud je v otevřeném projektu dosud navázáno spojení s CTR instalací, je nejprve požadováno ukončení spojení. Pokud je projekt změněn, je uživatel dotázán nejprve na uložení dat projektu File Properties Vlastnosti každého projektu mohou být změněny pomocí níže naznačených oken. Význam jednotlivých možností: Name: Jméno souboru (.CRP) daného projektu. V tomto souboru jsou uloženy vlastnosti projektu. Description: Další informace pro uživatele s popisem projektu. Project folder: Umístění souboru s vlastnostmi a všemi údaji o projektu zadanými uživatelem. Password, Installation Id: Při navazování spojení pomocí modemu musí být obě hodnoty stejné jako v regulaci, ke které se připojujeme. Pokud stejné nejsou, je spojení přerušeno. V průběhu připojení k regulaci je možné heslo a identifikaci CTR instalace změnit.

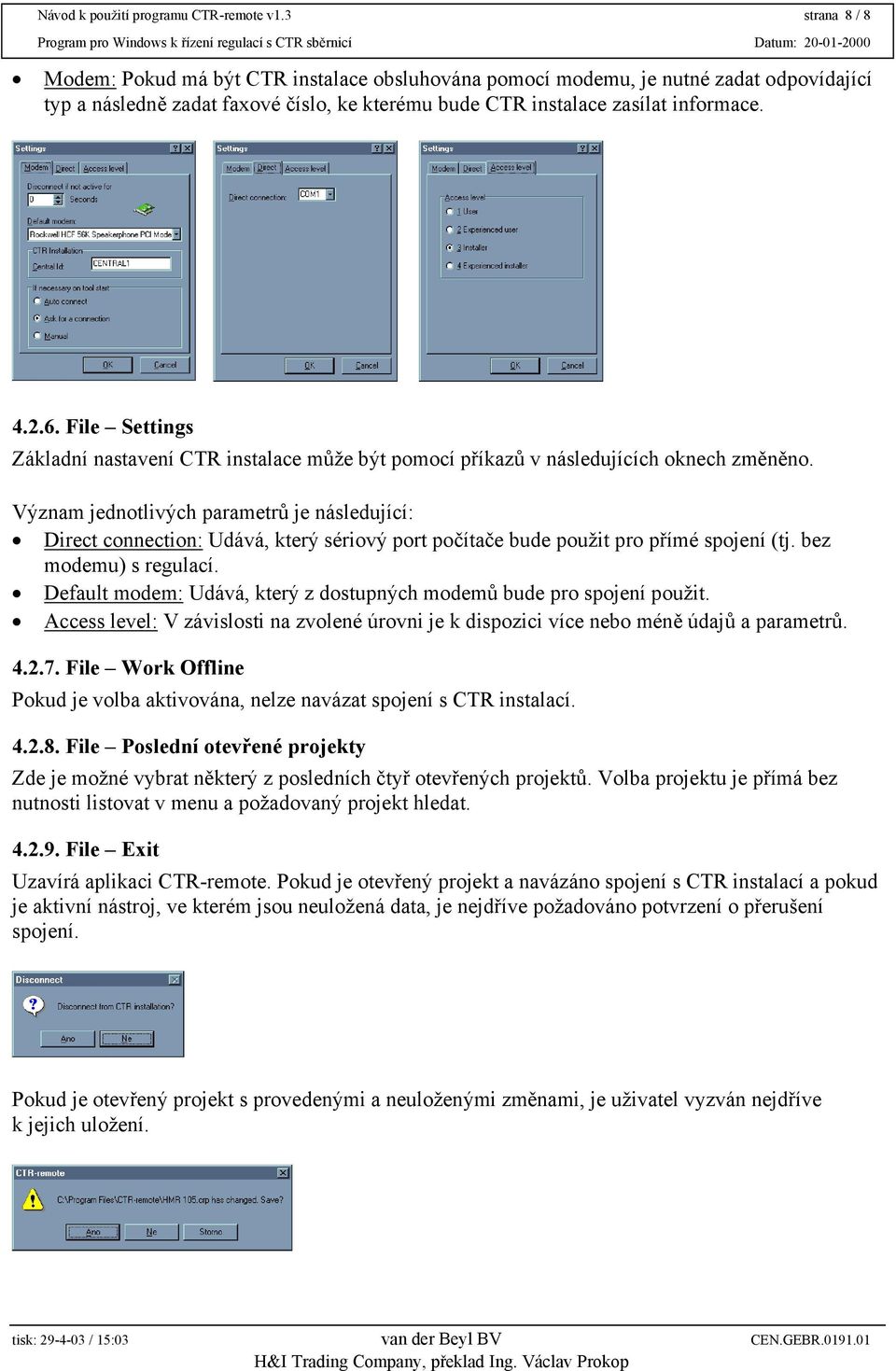

8 Návod k použití programu CTR-remote v1.3 strana 8 / 8 Modem: Pokud má být CTR instalace obsluhována pomocí modemu, je nutné zadat odpovídající typ a následně zadat faxové číslo, ke kterému bude CTR instalace zasílat informace File Settings Základní nastavení CTR instalace může být pomocí příkazů v následujících oknech změněno. Význam jednotlivých parametrů je následující: Direct connection: Udává, který sériový port počítače bude použit pro přímé spojení (tj. bez modemu) s regulací. Default modem: Udává, který z dostupných modemů bude pro spojení použit. Access level: V závislosti na zvolené úrovni je k dispozici více nebo méně údajů a parametrů File Work Offline Pokud je volba aktivována, nelze navázat spojení s CTR instalací File Poslední otevřené projekty Zde je možné vybrat některý z posledních čtyř otevřených projektů. Volba projektu je přímá bez nutnosti listovat v menu a požadovaný projekt hledat File Exit Uzavírá aplikaci CTR-remote. Pokud je otevřený projekt a navázáno spojení s CTR instalací a pokud je aktivní nástroj, ve kterém jsou neuložená data, je nejdříve požadováno potvrzení o přerušení spojení. Pokud je otevřený projekt s provedenými a neuloženými změnami, je uživatel vyzván nejdříve k jejich uložení.

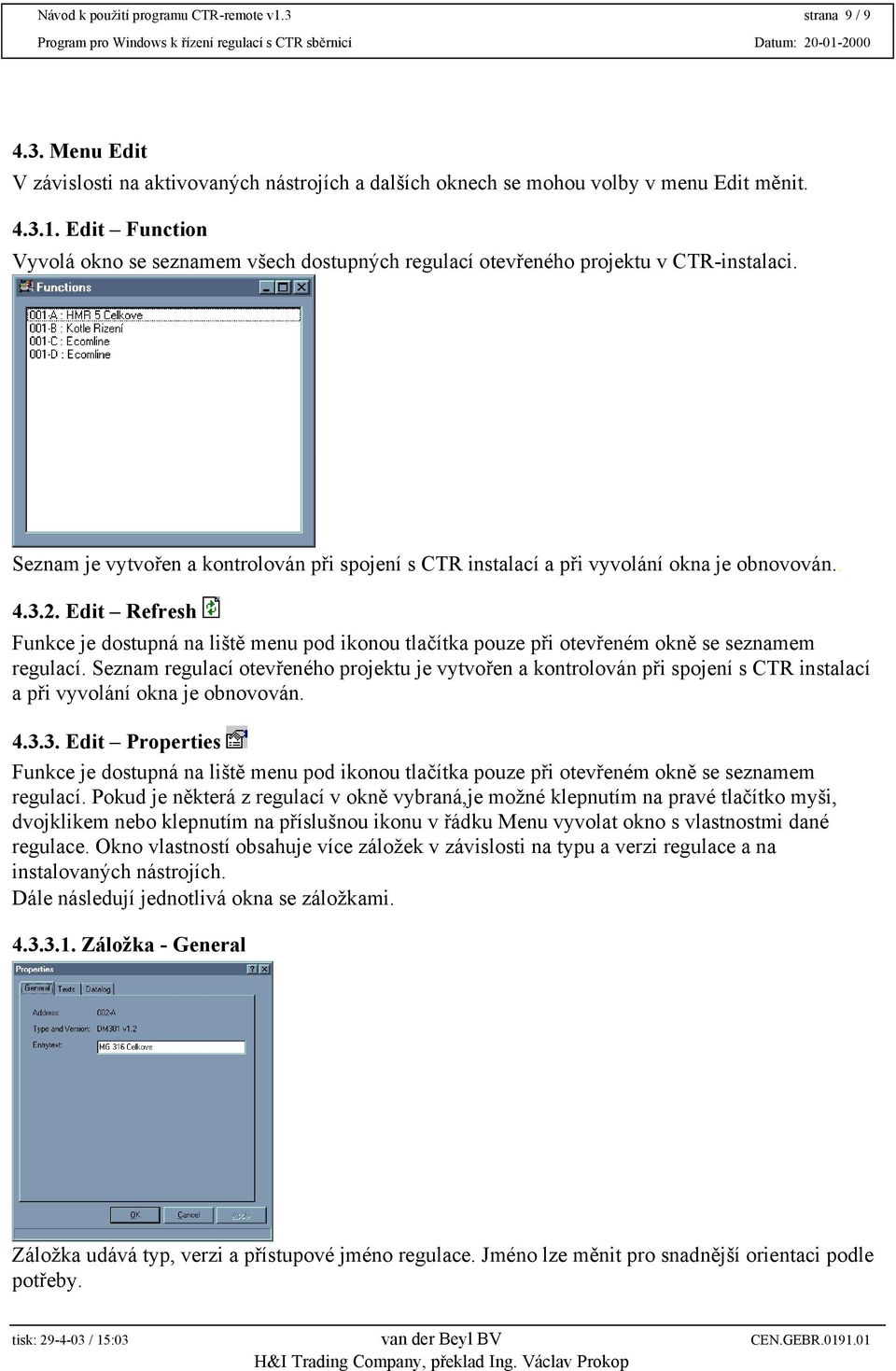

9 Návod k použití programu CTR-remote v1.3 strana 9 / Menu Edit V závislosti na aktivovaných nástrojích a dalších oknech se mohou volby v menu Edit měnit Edit Function Vyvolá okno se seznamem všech dostupných regulací otevřeného projektu v CTR-instalaci. Seznam je vytvořen a kontrolován při spojení s CTR instalací a při vyvolání okna je obnovován Edit Refresh Funkce je dostupná na liště menu pod ikonou tlačítka pouze při otevřeném okně se seznamem regulací. Seznam regulací otevřeného projektu je vytvořen a kontrolován při spojení s CTR instalací a při vyvolání okna je obnovován Edit Properties Funkce je dostupná na liště menu pod ikonou tlačítka pouze při otevřeném okně se seznamem regulací. Pokud je některá z regulací v okně vybraná,je možné klepnutím na pravé tlačítko myši, dvojklikem nebo klepnutím na příslušnou ikonu v řádku Menu vyvolat okno s vlastnostmi dané regulace. Okno vlastností obsahuje více záložek v závislosti na typu a verzi regulace a na instalovaných nástrojích. Dále následují jednotlivá okna se záložkami Záložka - General Záložka udává typ, verzi a přístupové jméno regulace. Jméno lze měnit pro snadnější orientaci podle potřeby.

10 Návod k použití programu CTR-remote v1.3 strana 10 / Záložka - Texts V závislosti na typu a verzi regulace mohou být vloženy různé popisné texty: Hardware: jméno regulace Input specification DI: popis vstupu Input specification AI: popis vstupu a analogová jednotka Pulse counter PT: popis vstupu, jednotka a uživatelský text Záložka - Datalog Pokud vybraná regulace umožňuje zápis dat do vnitřní paměti je stlačením tlačítka Start Reading načíst data z regulace. V záložce se objeví počáteční a koncové datum aktuálně načítaného souboru dat. Je možné měnit interval ukládání dat do vnitřní paměti regulace volbou minut a vteřin. Čím větší interval je zvolen, tím větší časový úsek se vejde do paměti, ale s menším rozlišením Záložka Fault Messages V záložkách je možné nastavit přenos hlášení poruch faxem, modeme na PC nebo pagerem.

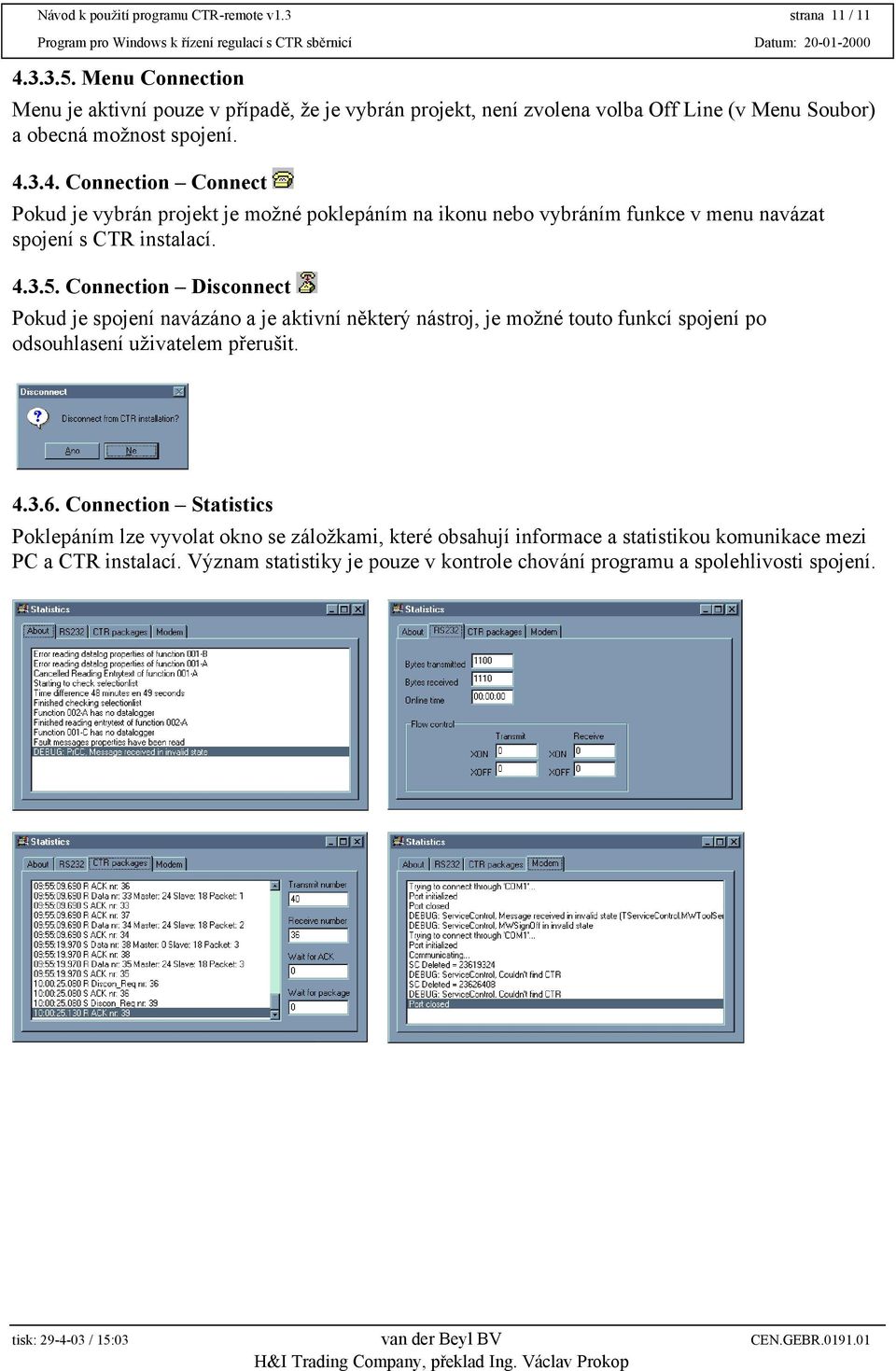

11 Návod k použití programu CTR-remote v1.3 strana 11 / Menu Connection Menu je aktivní pouze v případě, že je vybrán projekt, není zvolena volba Off Line (v Menu Soubor) a obecná možnost spojení Connection Connect Pokud je vybrán projekt je možné poklepáním na ikonu nebo vybráním funkce v menu navázat spojení s CTR instalací Connection Disconnect Pokud je spojení navázáno a je aktivní některý nástroj, je možné touto funkcí spojení po odsouhlasení uživatelem přerušit Connection Statistics Poklepáním lze vyvolat okno se záložkami, které obsahují informace a statistikou komunikace mezi PC a CTR instalací. Význam statistiky je pouze v kontrole chování programu a spolehlivosti spojení.

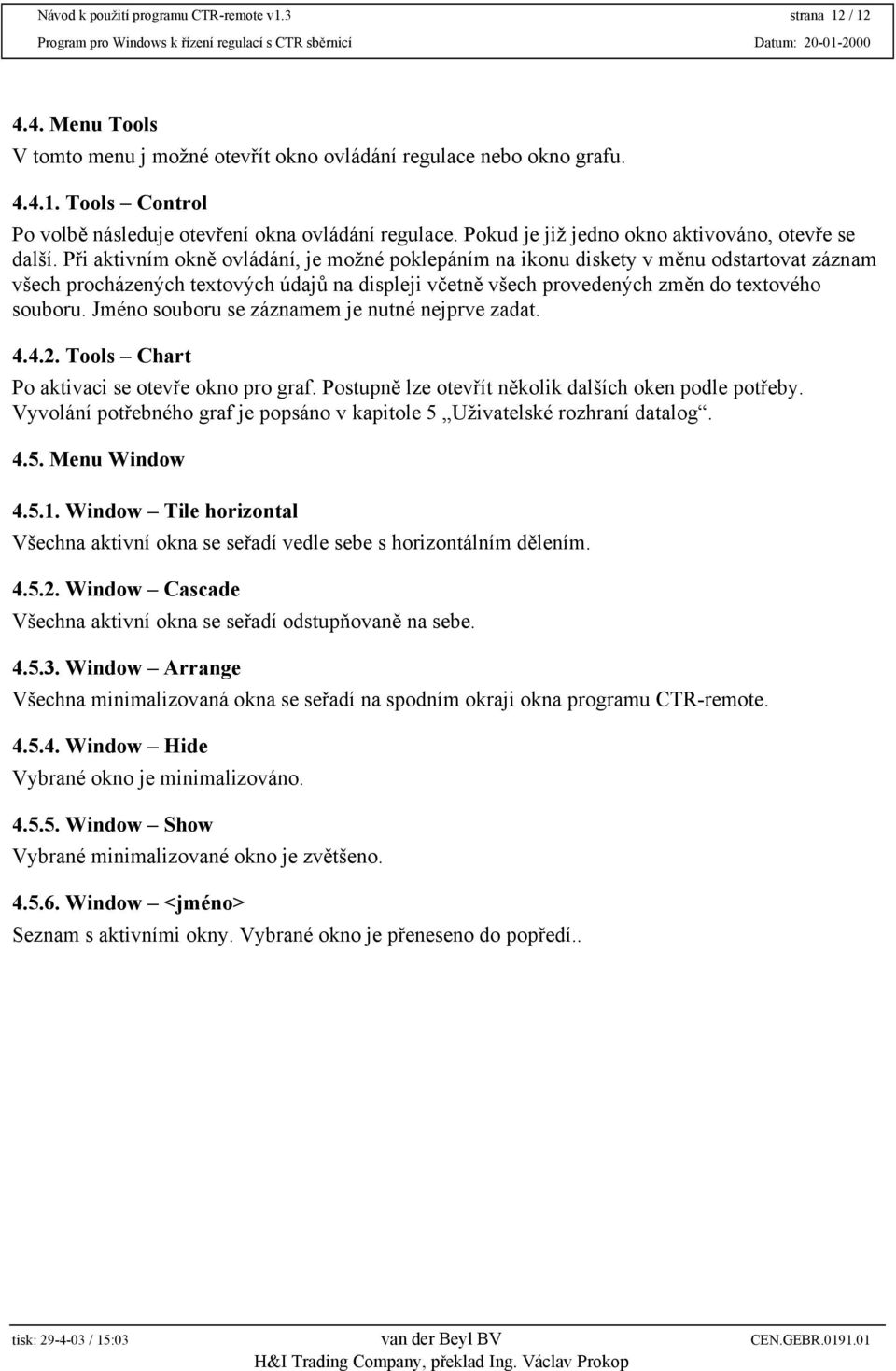

12 Návod k použití programu CTR-remote v1.3 strana 12 / Menu Tools V tomto menu j možné otevřít okno ovládání regulace nebo okno grafu Tools Control Po volbě následuje otevření okna ovládání regulace. Pokud je již jedno okno aktivováno, otevře se další. Při aktivním okně ovládání, je možné poklepáním na ikonu diskety v měnu odstartovat záznam všech procházených textových údajů na displeji včetně všech provedených změn do textového souboru. Jméno souboru se záznamem je nutné nejprve zadat Tools Chart Po aktivaci se otevře okno pro graf. Postupně lze otevřít několik dalších oken podle potřeby. Vyvolání potřebného graf je popsáno v kapitole 5 Uživatelské rozhraní datalog Menu Window Window Tile horizontal Všechna aktivní okna se seřadí vedle sebe s horizontálním dělením Window Cascade Všechna aktivní okna se seřadí odstupňovaně na sebe Window Arrange Všechna minimalizovaná okna se seřadí na spodním okraji okna programu CTR-remote Window Hide Vybrané okno je minimalizováno Window Show Vybrané minimalizované okno je zvětšeno Window <jméno> Seznam s aktivními okny. Vybrané okno je přeneseno do popředí..

13 Návod k použití programu CTR-remote v1.3 strana 13 / Menu Help Help CTR-remote help Funkce umožňuje zobrazit kontextovou nápovědu podle okamžitě aktivního objektu CTR-remote Help Table of Contens Volba tématu nápovědy z celkového přehledu Help Index Index souborů nápovědy Help What is it? Po volbě tohoto tlačítka a ťuknutí na zájmový objekt obdrží uživatel kontextovou nápovědu k danému tématu Help Info Obecné informace o CTR-remote programu např. verze, instalované nástroje apod.

14 Návod k použití programu CTR-remote v1.3 strana 14 / Uživatelské rozhraní datalog 5.1. Tools - Chart Aktivací tlačítka se otevře okno pro specifikaci grafu Menu File Volby s významem pro graf jsou viditelné pouze při aktivním okně grafu File - New Vytvoří nové okno pro graf s možností zadat všechny specifikace nutné pro zobrazení nového grafu. Pokud již je otevřeno okno s grafem, který není uložen nebo je změněn, je nové okno vytvořeno až po potvrzení uživatelem Selection Jako první je nutno vybrat regulaci a funkce, které budou zobrazeny. Po výběru regulace, ke které ještě nejsou načteny žádné funkce, je uživatel dotázán na umožnění načtení funkcí spojením s regulací. Uživatel nyní může zvolit jakékoliv regulace a z nich jakékoliv funkce, které chce zobrazit.

15 Návod k použití programu CTR-remote v1.3 strana 15 / Range Možnost zadání časového úseku, který bude v grafu zobrazen. Uživatel má několik možností 2 dny zpět od okamžitého času (standard), perioda je nastavitelná První - poslední (všechna data obsažená v paměti, která ještě nebyla stahována) Ruční zadání počátečního a koncového času Lze zadat i kombinaci výše zmíněných možností Online Data pro graf budou kontinuálně přenášena z regulace. Zde může uživatel nastavit různá specifika (viz obr.) Při volbě Automatic Scroll - Continues budou zobrazována nová data a graf se bude posouvat vlevo. Ve všech ostatních případech bude zapsán nastavený počet měření. Po nastavení Measurments visible bude graf zvětšen tak, aby bylo vidět právě tolik měření, kolik bylo zadáno.

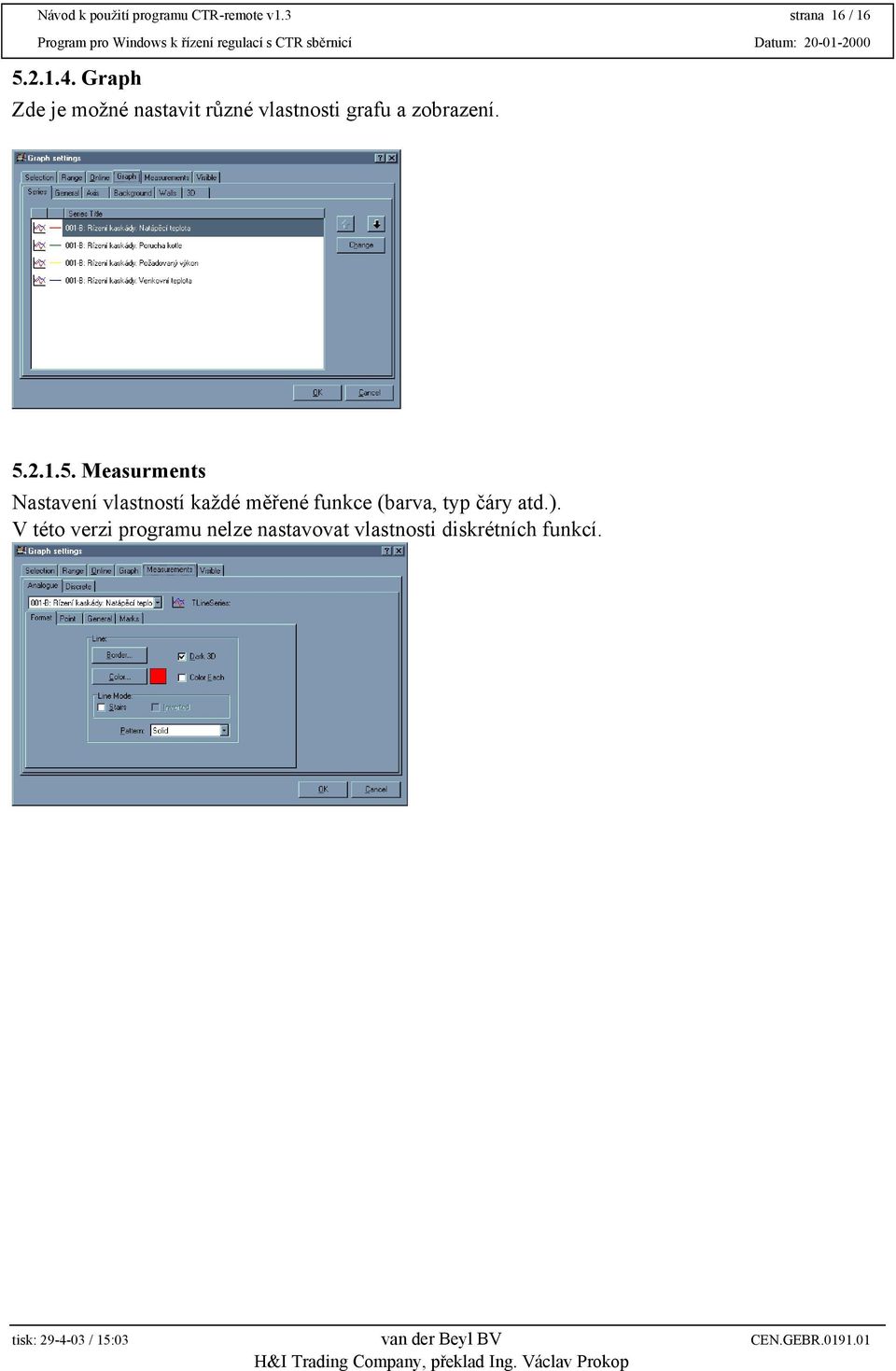

16 Návod k použití programu CTR-remote v1.3 strana 16 / Graph Zde je možné nastavit různé vlastnosti grafu a zobrazení Measurments Nastavení vlastností každé měřené funkce (barva, typ čáry atd.). V této verzi programu nelze nastavovat vlastnosti diskrétních funkcí.

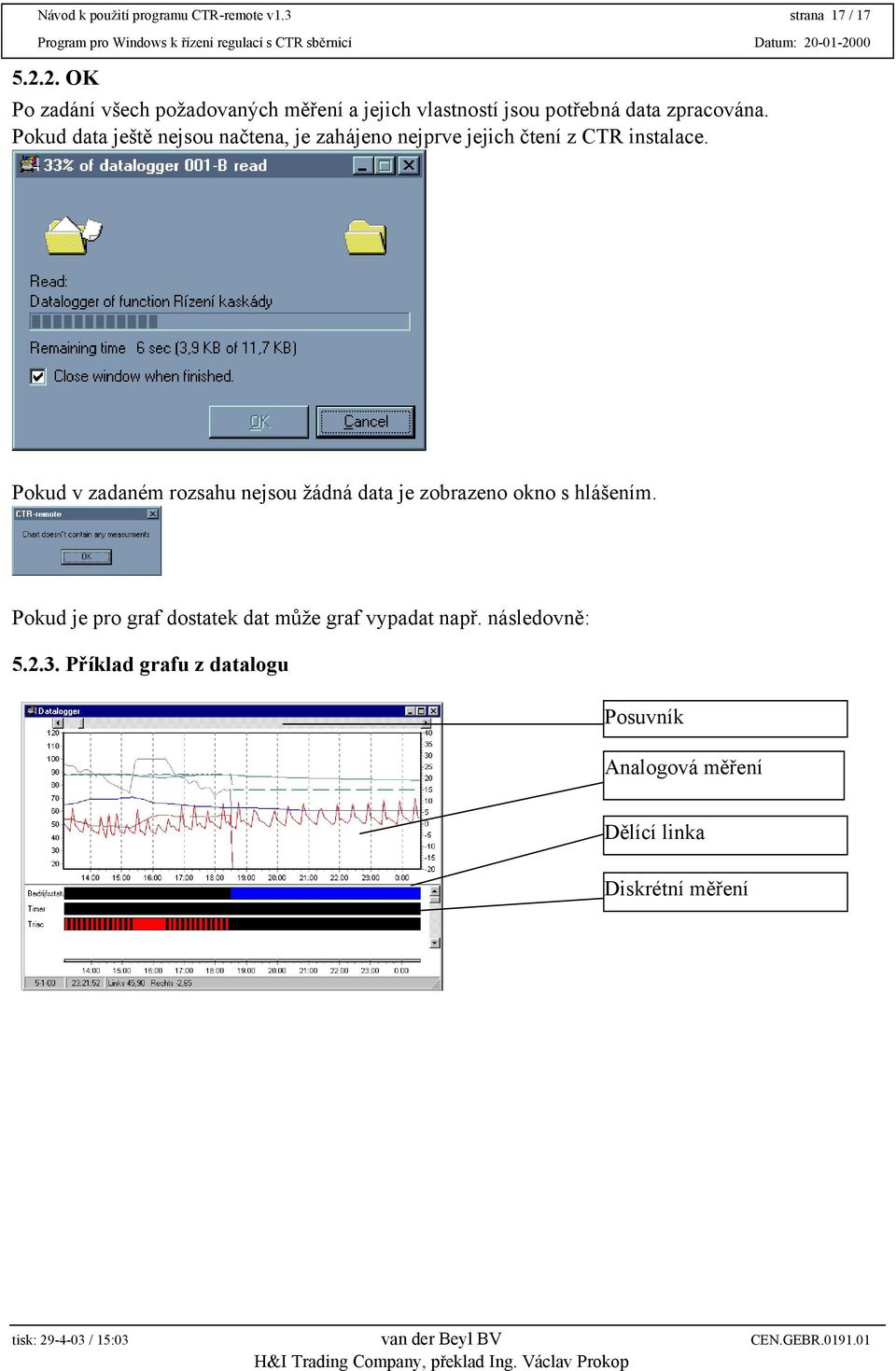

17 Návod k použití programu CTR-remote v1.3 strana 17 / OK Po zadání všech požadovaných měření a jejich vlastností jsou potřebná data zpracována. Pokud data ještě nejsou načtena, je zahájeno nejprve jejich čtení z CTR instalace. Pokud v zadaném rozsahu nejsou žádná data je zobrazeno okno s hlášením. Pokud je pro graf dostatek dat může graf vypadat např. následovně: Příklad grafu z datalogu Posuvník Analogová měření Dělící linka Diskrétní měření

18 Návod k použití programu CTR-remote v1.3 strana 18 / File Open Otevření uloženého grafu. Je otevřeno okno s odpovídajícím grafem. Pokud je již otevřeno okno s jiným grafem nebo se změněným grafem je uživatel vyzván před otevřením nového k jeho uložení. Pokud otevřený graf nepřísluší právě aktivnímu projektu, nelze výběr, rozsah měnit a volbu On line aktivovat File Save Uložení zpracovaného grafu v okamžitém stavu. Pokud není graf pojmenován, je uživatel vyzván k zadání jména File Save as Uložení zpracovaného grafu v okamžitém stavu. Uživatel může zadat nové jméno a místo pro uložení grafu File Print Po aktivaci tlačítka je proveden tisk grafu. Je možno vybrat tiskárnu, vlastnosti tisku a volit tisk na výšku či na šířku File Properties Stejné okno jako při volbě File - New Menu View Menu pro funkce grafu. Je viditelné pouze tehdy, když je aktivní okno grafu View - Legend analogue Zobrazení nebo vymazání legendy analogových dat.

19 Návod k použití programu CTR-remote v1.3 strana 19 / View - Legend discrete Zobrazení nebo vymazání legendy diskrétních dat View Cursor line Zobrazení nebo vymazání kurzorových linií. Kurzorové linie se pohybují s myší v rámci grafu. Funkce usnadňuje odečet hodnot View - Analogue Zobrazení nebo vymazání analogových měření View - Discrete Zobrazení nebo vymazání diskrétních měření View Zoom in Kurzor se změní v symbol lupy se znaménkem plus. Uživatel zvolí místo, které chce zvětšit a stiskne levé tlačítko myši. Funkce má vliv pouze na časovou osu View Zoom out Pokud byla poslední akce uživatele zvětšení, vrátí se zmenšením proporce do původního stavu. Jinak se časová osa zmenšuje v 10% krocích View Full range Je zobrazen celý rozsah časové osy od první do poslední načtené hodnoty zobrazované funkce Menu Extra Pokud je otevřen projekt, je přístupné také méně Extra. Po ukončení projektu jsou příslušná aktivní okna také uzavřena Extra Read Datalogger Pokud je po výběru regulace oznámeno, že dosud nebyla načtena příslušná data je uživatel vyzván k jejich načtení.

20 Návod k použití programu CTR-remote v1.3 strana 20 / Extra - Datalogger Interval U každé regulace, která umožňuje záznam dat, může uživatel kontrolovat aktuální nastavený interval ukládání dat. Pokud je vybráno několik regulací najednou, není aktuální interval ukládání dat zobrazen. Po aktivaci tlačítka OK nebo Apply je interval ukládání dat nastaven pro vybrané regulace podle zadané hodnoty Kontextová pomocná menu Kontextová menu lze vyvolat stlačením pravého tlačítka myši. pro analogové funkce pro diskrétní funkce Cut Nemá žádnou funkci Copy Zkopíruje graf bez ukazatele myši do schránky. Grafy diskrétních funkcí mohou být kopírovány zvlášť Add Je zobrazen panel vlastností grafu s možností přidat funkci k zobrazení Delete Podobně jako předchozí funkce, lze přidávat i ubírat funkce k zobrazení Hide Diskrétní funkce, na kterou ukazuje kurzor myši, je skryta Visible Je zobrazen panel vlastností grafu. Možnost nastavení zobrazovaných funkcí v záložce Visible Properties Je zobrazen panel vlastností grafu. Možnost nastavení způsobu zobrazení vybraných funkcí Scroll Posouvání grafu pohybem myši se zároveň stlačeným pravým tlačítkem.
