Druhy sdělovacích kabelů: kroucené metalické páry, koaxiální, světlovodné

Rozměr: px
Začít zobrazení ze stránky:

Download "Druhy sdělovacích kabelů: kroucené metalické páry, koaxiální, světlovodné"

Transkript

1 7. Přenos informací Druhy sdělovacích kabelů: kroucené metalické páry, koaxiální, světlovodné A-PDF Split DEMO : Purchase from to remove the watermark

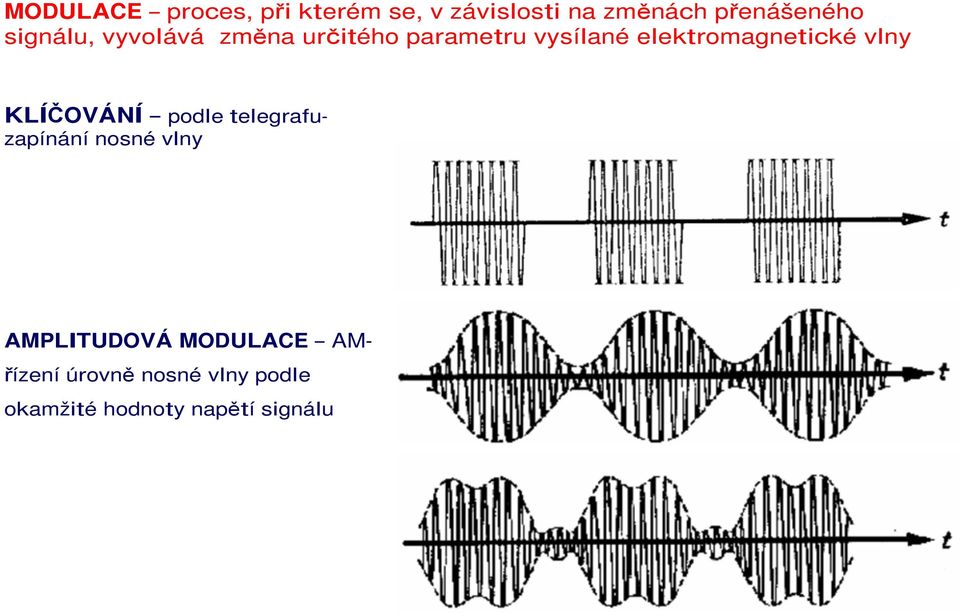

2 MODULACE proces, při kterém se, v závislosti na změnách přenášeného signálu, vyvolává změna určitého parametru vysílané elektromagnetické vlny KLÍČOVÁNÍ podle telegrafuzapínání nosné vlny AMPLITUDOVÁ MODULACE AM- řízení úrovně nosné vlny podle okamžité hodnoty napětí signálu

3 KMITOČTOVÁ MODULACE - řídí kmitočet nosné vlny podle okamžité hodnoty napětí signálu Signál Nosná vlna Modulovaná nosná vlna ČVUT FEL Praha Katedra elektrických pohonů a trakce

4 MODULACE proces, při kterém se, v závislosti na změnách přenášeného signálu, vyvolává změna určitého parametru vysílané elektromagnetické vlny Modulační signál Fázová modulace řídí fázový posuv VF signálu podle modulačního NF signálu Nemodulovaná nosná (tenká) Fázově modulovaný VF signál

5 MODULACE proces, při kterém se, v závislosti na změnách přenášeného signálu, vyvolává změna určitého parametru vysílané elektromagnetické vlny Pulzní modulace (analogové) některý parametr impulzu je řízen modulačním signálem Posloupnost nemodulovaných pulzů Pulzní amplitudová modulace Pulzní šířková modulace Pulzní fázová modulace ČVUT FEL Praha Katedra elektrických pohonů a trakce

6 MODULACE proces, při kterém se, v závislosti na změnách přenášeného signálu, vyvolává změna určitého parametru vysílané elektromagnetické vlny Hit konce 20. století PULZNĚ KÓDOVÁ MODULACE Analogový signál se vzorkuje s vhodnou vzorkovací frekvencí, vzorky se kvantují v amplitudě a hodnoty kódují dvojkovým kódem Analogový signál Čísla Dvojkový kód

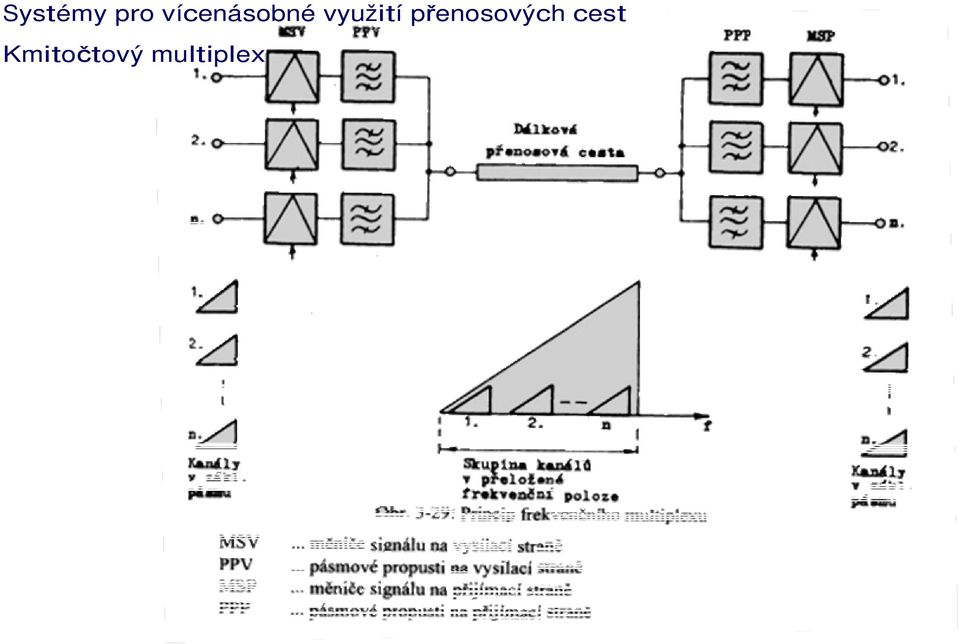

7 7. Přenos informací Systémy pro vícenásobné využití přenosových cest Kmitočtový multiplex

8 7. Přenos informací Systémy pro vícenásobné využití přenosových cest Časový multiplex Jako přenosová cesta může být použit metalický kabel, optické vlákno nebo rádiový mikrovlnný spoj

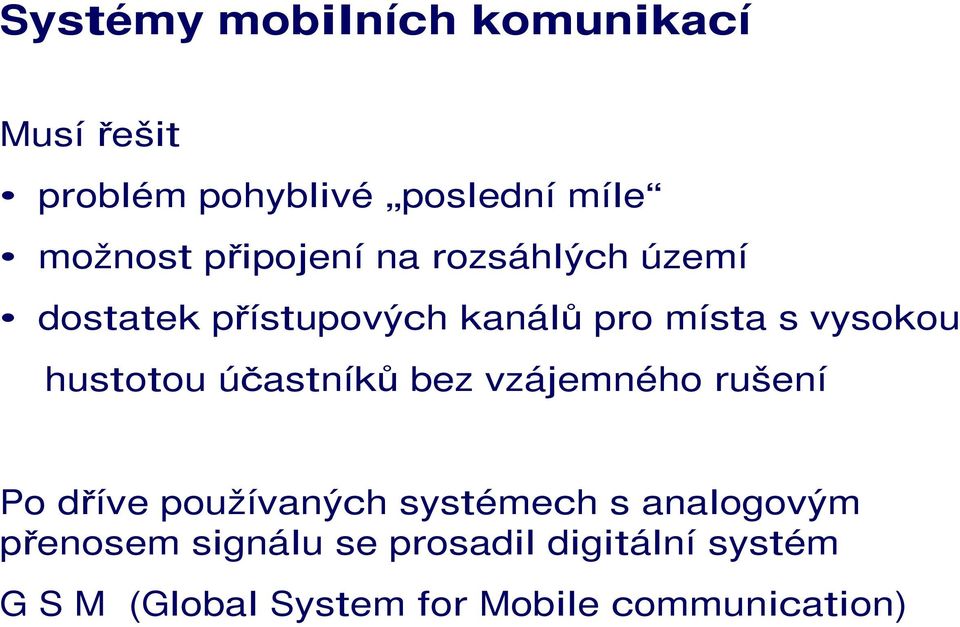

9 7. Přenos informací Systémy mobilních komunikací Musí řešit problém pohyblivé poslední míle možnost připojení na rozsáhlých území dostatek přístupových kanálů pro místa s vysokou hustotou účastníků bez vzájemného rušení Po dříve používaných systémech s analogovým přenosem signálu se prosadil digitální systém G S M (Global System for Mobile communication)

10 7. Přenos informací G S M Rozdělení kmitočtového pásma v okolí 1800 MHz na 374 kanálů pro příjem a 374 kanálů pro vysílání mobilních stanic V pásmu 900 MHz je to 124 kanálů pro příjem a 124 kanálů pro vysílání duplexním provozem

11 7. Přenos informací Buňková struktura GSM sítě (odtud i někdy používaný název cellular phone)

12 Způsoby rádiového provozu T transceiver = vysílač R receiver = přijímač Simplex = jednosměrný: data lze pouze v R přijímat a T vysílat Poloduplex: komunikace probíhá střídavě v obou směrech (vysílačky posluchač nemůže skočit do hovoru) Duplex: komunikace probíhá současně v obou směrech (dnešní telefony fšeho druhu, u mobilních telefonů je toho dosaženo jiným kmitočtem pro vysílání a jiným pro příjem, viz kmitočtová pásma GSM)

13 Blokové schéma mobilní stanice pro síť GSM GMSK: Gaussova metoda modulace s minimalizací skokové změny kmitočtu Modulátor: provádí zápis přenášené informace do nosné vlny kombinací fázové a frekvenční modulace metodou GMSK, která snižuje šířku kmitočtového spektra Kodér kanálu: kóduje přenášená data tak, aby byla jedinečná pro dané spojení, to umožňuje současný provoz několika stanic na jednom kmitočtu. Kmitočtový kanál je tak dále kódováním rozdělen do několika dalších subkanálů. Kodér zdroje: zde se elektrický signál z mikrofonu převádí z analogové formy na číslicovou (převodník A-Č). Rx, Tx: filtr, který odděluje přijímací část stanice od vysílací části, příjem a vysílání se uskutečňuje na rozdílných kmitočtech.

14 7. Přenos informací Otázky pro studium Na jakém principu pracoval Morseův telegraf? Vysvětlete princip Bellova telefonu. Jak pracuje uhlíkový mikrofon? Co je to modulace a jaké druhy modulace znáte? Na jakém principu pracují systémy vícenásobného využití vedení? Proč se pro systém mobilní komunikace používá též označení buňková síť?
