KATALOGOVÝ LIST VLOŽKY TLUMIČE HLUKU - SPECIÁLNÍ ZESÍLENÉ PROVEDENÍ PRO DOLY

Transkript

1 KATALOGOVÝ LIST VLOŽKY TLUMIČE HLUKU - SPECIÁLNÍ ZESÍLENÉ PROVEDENÍ PRO DOLY KM 0057/04a Vydání: 8/07 Strana: 1 Stran: 4 Speciální provedení zesílené vložky tlumiče hluku (dále jen vložky) slouží k vestavbám pro tlumení hluku a jsou základní částí tlumících stěn, určených k zabudování do betonových nebo zděných vzduchotechnických kanálů (tlumení za důlními ventilátory, v tunelech apod.) popřípadě do ocelového čtyřhranného potrubí skupiny III. Pracovní podmínky Vložky lze použít pro vlhké a abrazivní prostředí do maximální teploty +250 o C při maximální rychlosti vzdušiny mezi tlumícími stěnami 25 m.s -1. Vložky zabudované v prašném či jinak znečištěném prostředí je nutné čistit od usazenin, aby se zabránilo snížení útlumu. Frekvenci čištění vložek určuje projektant, minimálně však 1x za rok. Provedení Vložky jsou zhotoveny z rámů, děrovaných plechů a absorpční výplně. Jsou vyráběny standardně v rozměrech 200 x 1000 x 2000 mm. Na přání zákazníka je možné je vyrobit i atypické rozměry. Toto je nutné předem projednat s výrobcem. Rámy a děrovaný plech jsou z oboustranně pozinkovaného plechu s vrstvou pozinkování min. 275 g.m -2, který je možno doložit atestem a certifikátem výrobce. Tab. 1 PROVEDENÍ VLOŽEK Doplňková číslice Provedení vložky.0 Bez čelních plechů.1 S plechem náběhovým.2 S plechem odtokovým.3 S plechem náběhovým a odtokovým Použití Určuje vždy prováděcí projekt vzduchotechnického zařízení. Vložky je možné použít pro sestavování tlumících stěn do tlumících komor např. za ventilátory HDV. Proudění vzduchu z ventilátoru do tlumící komory musí být maximálně usměrněno tak, aby bylo rovnoměrně rozděleno mezi všechny tlumící stěny a aby rychlost proudění vzduchu mezi jednotlivými tlumícími stěnami (vložkami) byla zhruba stejná. Tlumící stěny (vložky) musí být pevně ukotveny přídavným materiálem, aby za provozu nemohlo docházet k nežádoucímu chvění a vibracím. Způsob ukotvení určuje projektant v prováděcím projektu. ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: klimatizace@zvvz.cz klimobchod@zvvz.cz

2 Označování Padesát kusů zesílené vložky tlumiče hluku se označí: Šířka vložky (obr. 1) Výška vložky Délka vložky Číslo podkladu Provedení vložky (tab. 1) Počet kusů vložek Technické údaje Zesílená vložka 200 x 1000 x 2000 KM 0057/ ks Obr. 1 Hlavní rozměry vložky Tab. 2 JMENOVITÉ ROZMĚRY A HMOTNOST VLOŽKY (provedení.0) Šířka Výška Délka Hmotnost (kg) ,- Tab. 3 VLOŽNÉ ÚTLUMY VLOŽEK ŠÍŘKY 200 mm A SOUČINITELÉ CELKOVÉ ZTRÁTY VZTAŽENÉ K RYCHLOSTI v (m.s -1 ) PROUDĚNÍ VZDUCHU VE VOLNÉM PRŮŘEZU MEZI VLOŽKAMI TLUMIČE Vzdálenost Délka Vložný útlum D (db) v oktávových pásmech f (Hz) Ztrátový součin. mezi vložkami vložek ζ (-) t (mm) L (mm) , , , , ,38 Celková ztráta tlumiče p t (Pa) je p t = ζ. v 2. ρ/2, kde ζ (-) je ztrátový součinitel tlumiče určený vztahem: ζ = 1,14. s/(s + t) a ρ (kg.m -3 ) je hustota vzduchu KM 0057/04a - 2 -

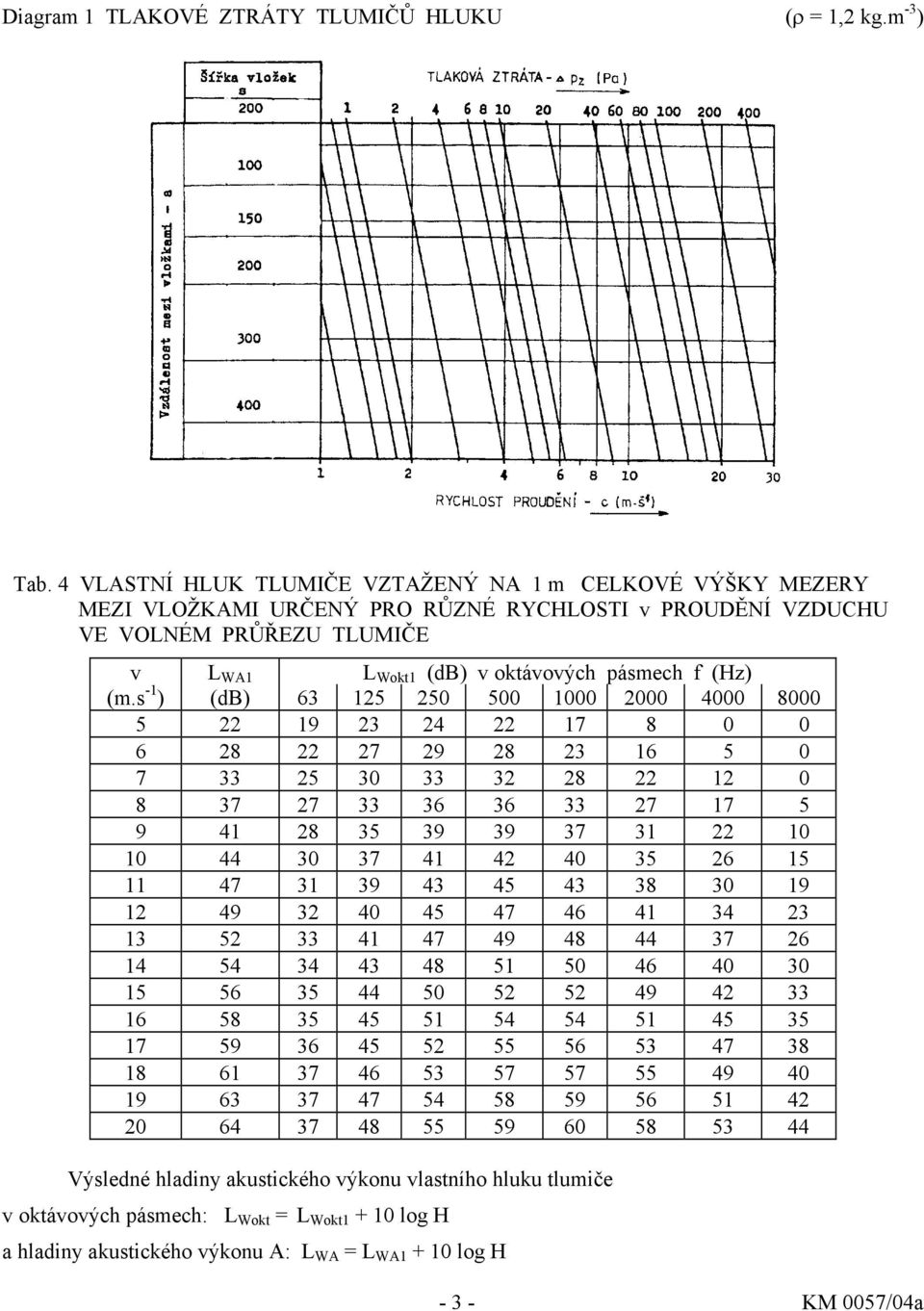

3 Diagram 1 TLAKOVÉ ZTRÁTY TLUMIČŮ HLUKU (ρ = 1,2 kg.m -3 ) Tab. 4 VLASTNÍ HLUK TLUMIČE VZTAŽENÝ NA 1 m CELKOVÉ VÝŠKY MEZERY MEZI VLOŽKAMI URČENÝ PRO RŮZNÉ RYCHLOSTI v PROUDĚNÍ VZDUCHU VE VOLNÉM PRŮŘEZU TLUMIČE v L WA1 L Wokt1 (db) v oktávových pásmech f (Hz) (m.s -1 ) (db) Výsledné hladiny akustického výkonu vlastního hluku tlumiče v oktávových pásmech: L Wokt = L Wokt log H a hladiny akustického výkonu A: L WA = L WA log H KM 0057/04a

4 Tab. 5 HODNOTY VÝRAZU 10 log H H (m) 1,3 1,6 2,0 2,5 3,2 4,0 5,0 6,3 10 log H H (m) 7,9 10,0 12,6 15,8 20,0 25,1 31,6 39,8 10 log H H - celková výška mezery mezi vložkami v metrech je určena násobkem výšky vložek h (m) a jejich počtem "n" v průřezu tlumiče: H = h. n ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: KM 0057/04a klimatizace@zvvz.cz klimobchod@zvvz.cz

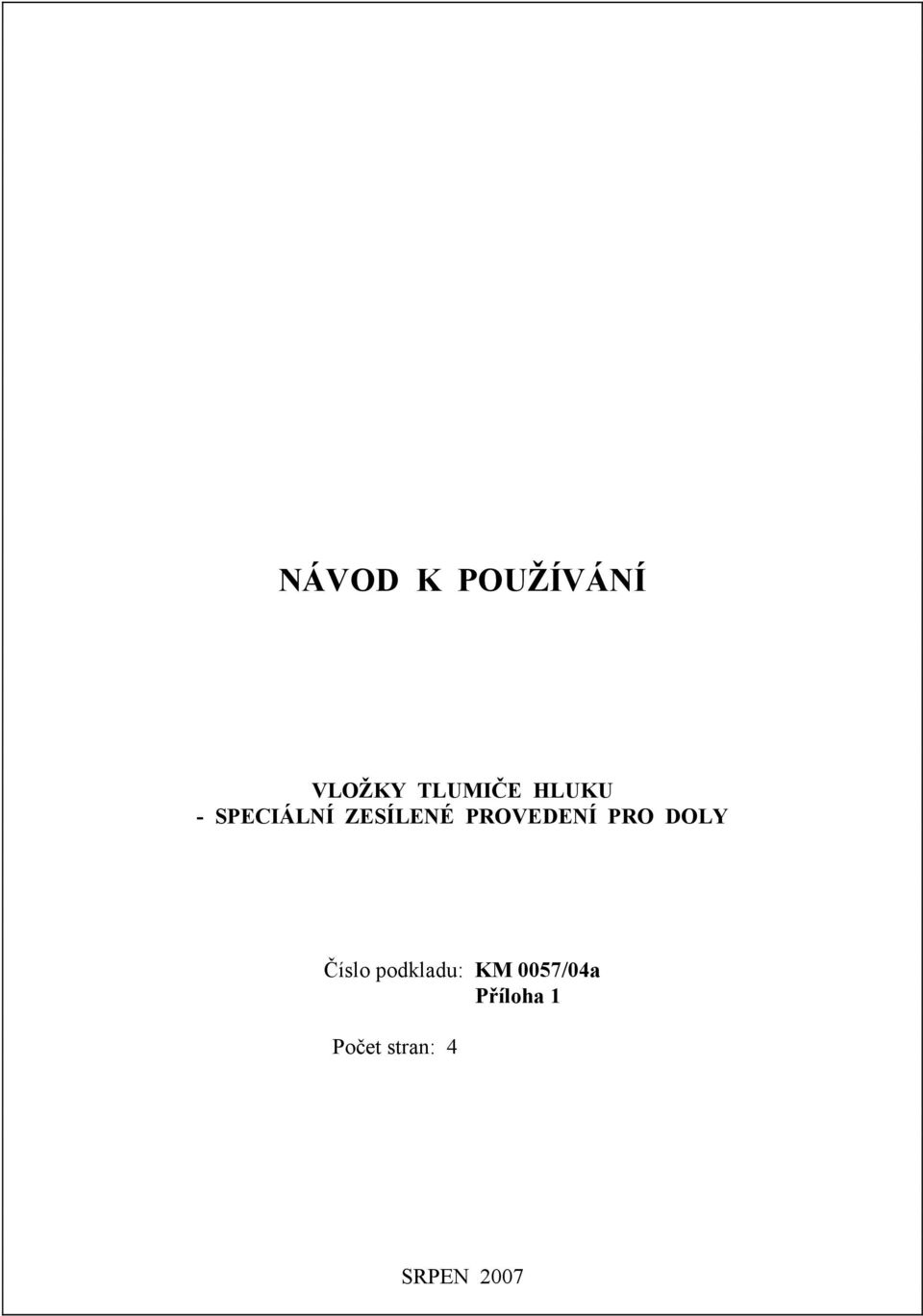

5 NÁVOD K POUŽÍVÁNÍ VLOŽKY TLUMIČE HLUKU - SPECIÁLNÍ ZESÍLENÉ PROVEDENÍ PRO DOLY Číslo podkladu: KM 0057/04a Příloha 1 Počet stran: 4 SRPEN 2007

6 Příloha 1 ke KM 0057/04a 1 ÚVOD 1.1 Návod k používání (dále jen návod) je určen všem uživatelům speciálního provedení zesílených vložek tlumičů hluku (dále jen vložky). Návod obsahuje pokyny pro bezpečnost, dodávání, dopravu, přejímání, skladování, montáž, manipulaci, údržbu a likvidaci vložek. 1.2 Čištění a údržbu vložek smí provádět pouze poučení a zaškolení pracovníci podle pokynů a pod dohledem odpovědného pracovníka, v souladu s tímto návodem. 2 BEZPEČNOST 2.1 Bezpečnost je podmíněna kvalitou montáže do systému vzduchotechnického zařízení. 3 DODÁVÁNÍ, DOPRAVA, PŘEJÍMÁNÍ, SKLADOVÁNÍ 3.1 Dodávání V rozsahu dodávky je kompletní vložka v objednaném provedení a průvodní technická dokumentace Průvodní technická dokumentace obsahuje: a) dodací list, b) seznam dokumentace, c) osvědčení o jakosti a kompletnosti dodávky, d) katalogový list vč. přílohy 1 - návod k používání. 3.2 Doprava dle požadavku odběratele - volně bez obalu, ve svislé poloze, případně ve vodorovné poloze na paletě. 3.3 Přejímání Rozsah a způsob přejímky se provádí podle ujednání (smlouvy) mezi dodavatelem a odběratelem Při přejímce je nutné zkontrolovat, zda výrobek byl dodán v dohodnutém provedení a rozsahu (viz čl ) a včetně průvodní technické dokumentace (viz čl ), zda nebyl poškozen při dopravě. 3.4 Skladování Vložky se skladují ve skladu, nebo krátkodobě pod přístřeškem (do 15 dnů) - (chránit před nepříznivými povětrnostními vlivy a mechanickým poškozením). Relativní vlhkost nemá přesáhnout rosný bod. 4 MONTÁŽ A INSTALACE 4.1 Zahájení montáže Před zahájením montáže je nutné zkontrolovat, zda vložky tlumiče hluku byly uskladněny podle podmínek uvedených v čl

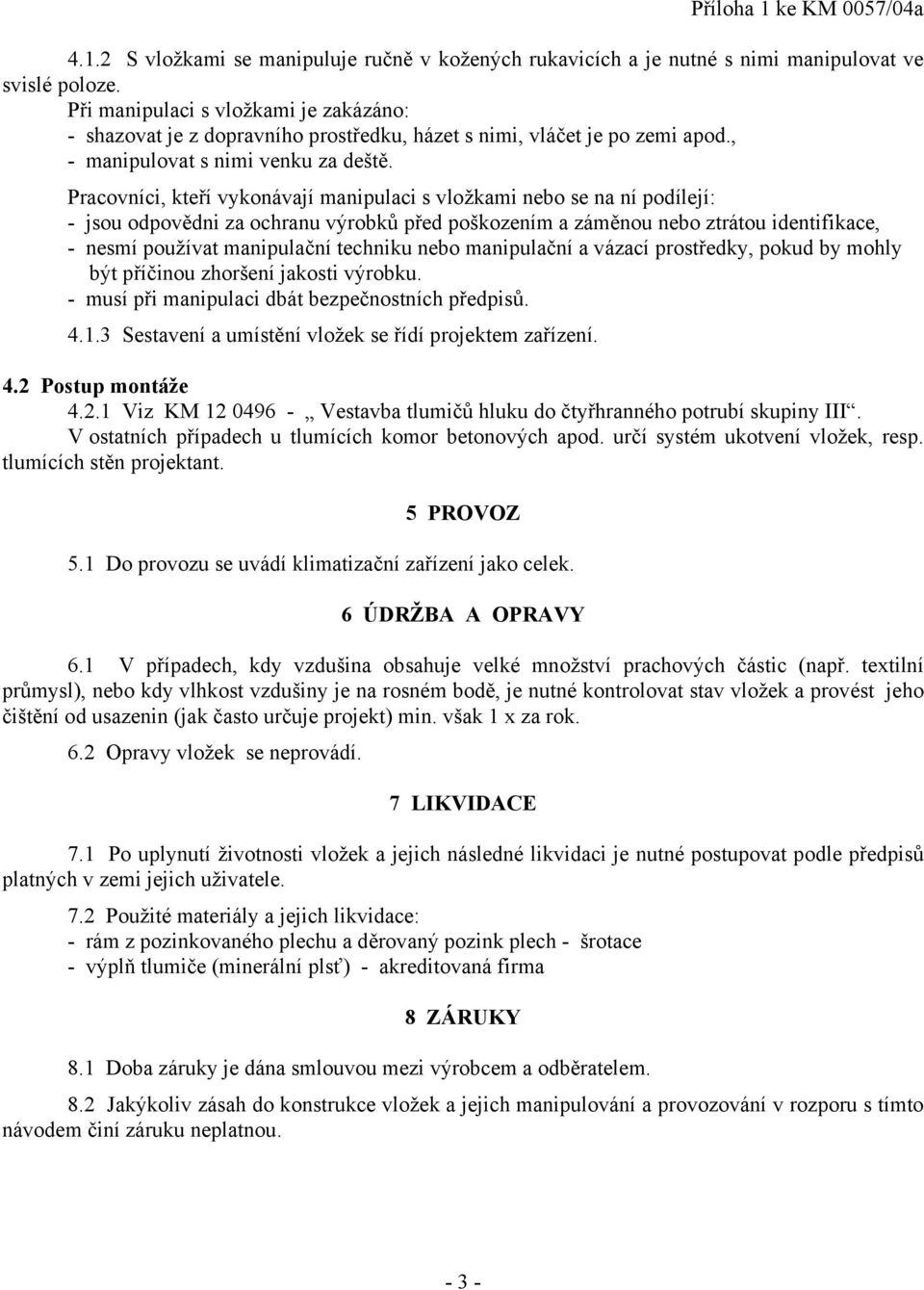

7 Příloha 1 ke KM 0057/04a S vložkami se manipuluje ručně v kožených rukavicích a je nutné s nimi manipulovat ve svislé poloze. Při manipulaci s vložkami je zakázáno: - shazovat je z dopravního prostředku, házet s nimi, vláčet je po zemi apod., - manipulovat s nimi venku za deště. Pracovníci, kteří vykonávají manipulaci s vložkami nebo se na ní podílejí: - jsou odpovědni za ochranu výrobků před poškozením a záměnou nebo ztrátou identifikace, - nesmí používat manipulační techniku nebo manipulační a vázací prostředky, pokud by mohly být příčinou zhoršení jakosti výrobku. - musí při manipulaci dbát bezpečnostních předpisů Sestavení a umístění vložek se řídí projektem zařízení. 4.2 Postup montáže Viz KM Vestavba tlumičů hluku do čtyřhranného potrubí skupiny III. V ostatních případech u tlumících komor betonových apod. určí systém ukotvení vložek, resp. tlumících stěn projektant. 5 PROVOZ 5.1 Do provozu se uvádí klimatizační zařízení jako celek. 6 ÚDRŽBA A OPRAVY 6.1 V případech, kdy vzdušina obsahuje velké množství prachových částic (např. textilní průmysl), nebo kdy vlhkost vzdušiny je na rosném bodě, je nutné kontrolovat stav vložek a provést jeho čištění od usazenin (jak často určuje projekt) min. však 1 x za rok. 6.2 Opravy vložek se neprovádí. 7 LIKVIDACE 7.1 Po uplynutí životnosti vložek a jejich následné likvidaci je nutné postupovat podle předpisů platných v zemi jejich uživatele. 7.2 Použité materiály a jejich likvidace: - rám z pozinkovaného plechu a děrovaný pozink plech - šrotace - výplň tlumiče (minerální plsť) - akreditovaná firma 8 ZÁRUKY 8.1 Doba záruky je dána smlouvou mezi výrobcem a odběratelem. 8.2 Jakýkoliv zásah do konstrukce vložek a jejich manipulování a provozování v rozporu s tímto návodem činí záruku neplatnou

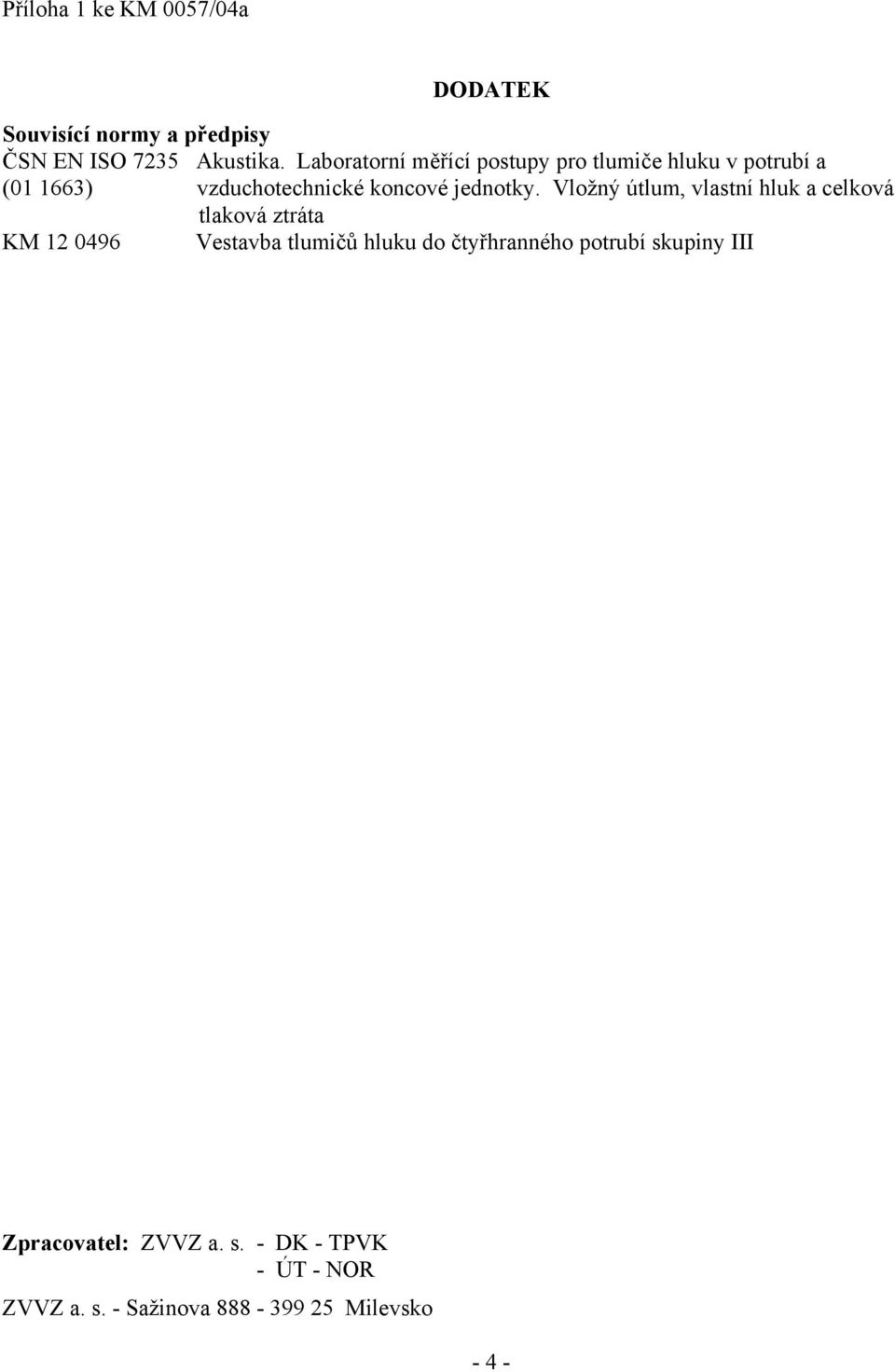

8 Příloha 1 ke KM 0057/04a DODATEK Souvisící normy a předpisy ČSN EN ISO 7235 Akustika. Laboratorní měřící postupy pro tlumiče hluku v potrubí a ( ) vzduchotechnické koncové jednotky. Vložný útlum, vlastní hluk a celková tlaková ztráta KM Vestavba tlumičů hluku do čtyřhranného potrubí skupiny III Zpracovatel: ZVVZ a. s. - DK - TPVK - ÚT - NOR ZVVZ a. s. - Sažinova Milevsko - 4 -
