1 Kanalizace a ČOV Býšť Tlaková kanalizace Hrachoviště příloha B.1 zak.č SO 01 KANALIZACE TECHNICKÁ ZPRÁVA Obsah : 1/ Úvod 2/ Obsah objektu 3/ Umístění tlakové kanalizace 4/ Řešení stavby 4.1.Materiál potrubí 4.2.Manipulace s trubkami 4.3.Montážní práce 4.4.Signalizační vodič 4.5.Ochranné trubky 4.6.Ukládání potrubí 4.7.Tlakové zkoušky potrubí 4.8.Čerpací jímky 4.9.Rekapitulace tlakové kanalizace 4.10.Převzetí kanalizace 5/ Podzemní sítě

2 - 2-1/ Úvod V osadě Hrachoviště je navrhována splašková tlaková kanalizace v dimenzích - D 75 pro hlavní řady a D 40 pro podružné /přípojkové/ řady. Tlaková kanalizace je řešena s použitím čerpací technologie tak,že splaškové odpadní vody z jedné nemovitosti jsou gravitačními přípojkami svedeny do čerpací šachty,ze které jsou podružným řadem čerpány do hlavních řadů,kterými jsou dále pomocí větevné sítě čerpány společným výtlakem - v našem případě do navrhované šachty na konci zástavby v Býšti - Svobodě. Protože jsou použita objemová čerpadla,mohou trasy kanalizace kopírovat terén bez instalace kalníků a vzdušníků,neboť čerpadla umožňují udržovat potrubí bez vzduchových bublin a bez zanášení.proto projektová dokumentace neobsahuje podélné profily.vzhledem k tomu,že se jedná o tlakovou kanalizaci,odpadají i šachty na kanalizaci. Pro napojení všech čerpacích jímek na jednotlivé hlavní řady slouží podružné řady z PE D 40 / do délky 35m jinak musí být větší profil /. Čerpací jímky /šachty/musí být vodotěsné.každá šachta je vybavena čerpadlem s automatickou regulací hladiny. Rozmístění čerpacích šachet vychází z umístění stávajících septiků,žump nebo šachet jednotlivých nemovitostí tak,aby gravitační propojení do čerpacích jímek bylo co nejkratší. V předložené dokumentaci se uvažuje napojení čerpacích jímek na el.energii vlastními elektrorozvody,které jsou součástí akce. 2/ Obsah objektu Předmětem tohoto stavebního objektu jsou hlavní rozvodné řady,podružné řady tlakové kanalizace a čerpací jímky.hlavní řady tvoří páteřní větevnou siť po celé osadě s jedním konečným výtlakem zaústěným do projektované kanalizace v části Býšť - Svoboda.Do hlavních tlakových řadů jsou napojeny podružné /přípojkové/ řady pro jednotlivé nemovitosti. Na hlavních řadech A1 a A2 budou osazeny sekční uzávěry - kulové uzávěry PE D 63, aby v případě poruchy bylo možno provozovat alespoň část osady.na výtlaku každé čerpací jímky bude též uzávěr. 3/ Umístění tlakové kanalizace Hlavní tlakové řady jsou umístěny převážně v zelených pásech podél silnice III.třídy Býšť - Borek.Menší část je umístěna přímo v komunikaci III.třídy a v místní komunikaci.mimo zástavbu obce vede tlaková kanalizace v kraji volných zemědělských pozemků. Podélný zásah do asfaltu komunikace III.třídy se předpokládá v délce 130 m.křížení kanalizace se silnicí III.třídy se předpokládá protlaky s uložením potrubí do chrániček z PE. Celkem se jedná o šest protlaků o celkové délce 30,5 m.

3 - 3-4/ Řešení stavby Před výstavbou a instalací budou veškeré materiály, výrobky, stroje a zařízení předloženy k odsouhlasení projektantovi. 4.1.Materiál potrubí Pro realizaci větevné tlakové kanalizace budou použity trubky a tvarovky z PE 100 SDR 11 o profilech D 40,,D 63 a D 75.Trubky označené hnědým pruhem.trubky,tvarovky a armatury na tlak PN 10.Dimenze potrubí byla provedena dle ČSN Manipulace s trubním materiálem Trubní materiál bude přivážen ze skladu dodavatele a bude skladovám po trasách kanalizace.při rozvozu,manipulaci a skladování je nutno dodržet ČSN Montážní práce Trubní materiál bude dodávan ve svitcích a bude svařován pomocí elektrotvarovek.elektrotvarovky budou používány pro změnu směru,odbočky,armatury.svary musí zajistit vodotěsnost při tlaku do 1 MPa. 4.4.Signalizační vodič Celá tlaková kanalizační síť musí být opatřena kvůli vyhledávání při poruše signalizačním vodičem.jako signalizační vodič bude použit vodič CYY 2,5mm2.Vodič se uchycuje na vrchní část potrubí ve vzdálenostech 2-3 m pomocí IZOLEPY.Spoje vodičů budou letovány nebo zajištěny mechanickými spojkami.maximální vzdálenost signalizačních vodičů nesmí přesáhnout 800m.U čerpacích jímek se vodič přichycuje k uzávěru,na trase se vyvede do poklopu armatur nebo na orientační sloupek. 4.5.Ochranné trubky Křížení tlakové kanalizace se silnicí v majetku kraje bude prováděno protlaky.potrubí bude ukládáno do chrániček z PE 100 SDR 11.Profil chrániček bude vždy o dva stupně větší, než profil kanalizace.čela ochraných trubek budou utěsněna polyuretanovou pěnou. 4.6.Ukládání potrubí Potrubí z PE bude ukládáno do pažené rýhy s kolmými stěnami o šířce dna 800 mm na pískový podsyp tlouštky 100 mm a bude obsypáno pískem 300 mm nad vrchol.hloubka uložení tlakového potrubí se předpokládá cm.toto závisí na hloubkách uložení stávajících inženýrských sítí.

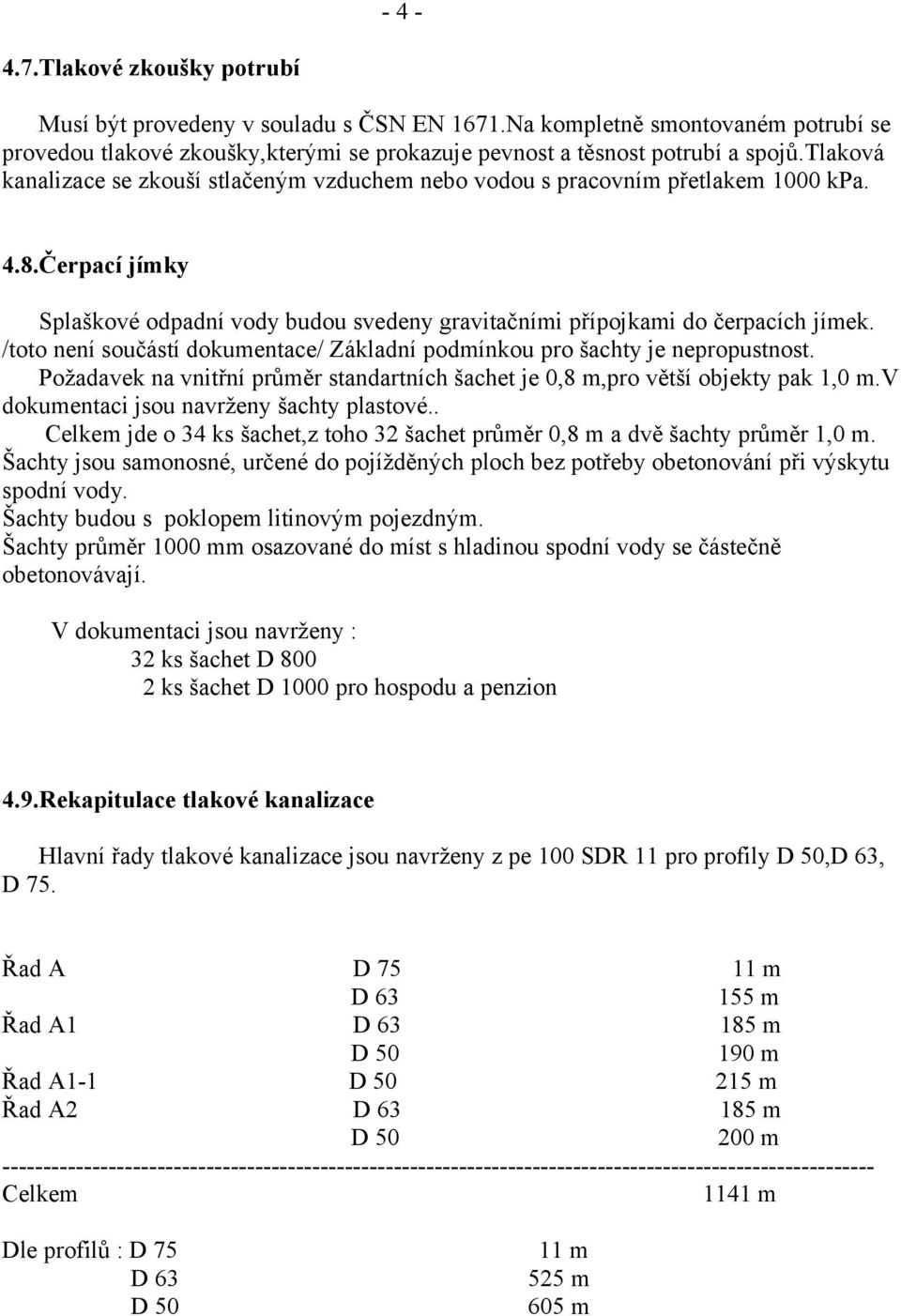

4 Tlakové zkoušky potrubí Musí být provedeny v souladu s ČSN EN 1671.Na kompletně smontovaném potrubí se provedou tlakové zkoušky,kterými se prokazuje pevnost a těsnost potrubí a spojů.tlaková kanalizace se zkouší stlačeným vzduchem nebo vodou s pracovním přetlakem 1000 kpa. 4.8.Čerpací jímky Splaškové odpadní vody budou svedeny gravitačními přípojkami do čerpacích jímek. /toto není součástí dokumentace/ Základní podmínkou pro šachty je nepropustnost. Požadavek na vnitřní průměr standartních šachet je 0,8 m,pro větší objekty pak 1,0 m.v dokumentaci jsou navrženy šachty plastové.. Celkem jde o 34 ks šachet,z toho 32 šachet průměr 0,8 m a dvě šachty průměr 1,0 m. Šachty jsou samonosné, určené do pojížděných ploch bez potřeby obetonování při výskytu spodní vody. Šachty budou s poklopem litinovým pojezdným. Šachty průměr 1000 mm osazované do míst s hladinou spodní vody se částečně obetonovávají. V dokumentaci jsou navrženy : 32 ks šachet D ks šachet D 1000 pro hospodu a penzion 4.9.Rekapitulace tlakové kanalizace Hlavní řady tlakové kanalizace jsou navrženy z pe 100 SDR 11 pro profily,d 63, D 75. Řad A D m D m Řad A1 D m 190 m Řad A m Řad A2 D m 200 m Celkem 1141 m Dle profilů : D 75 D m 525 m 605 m

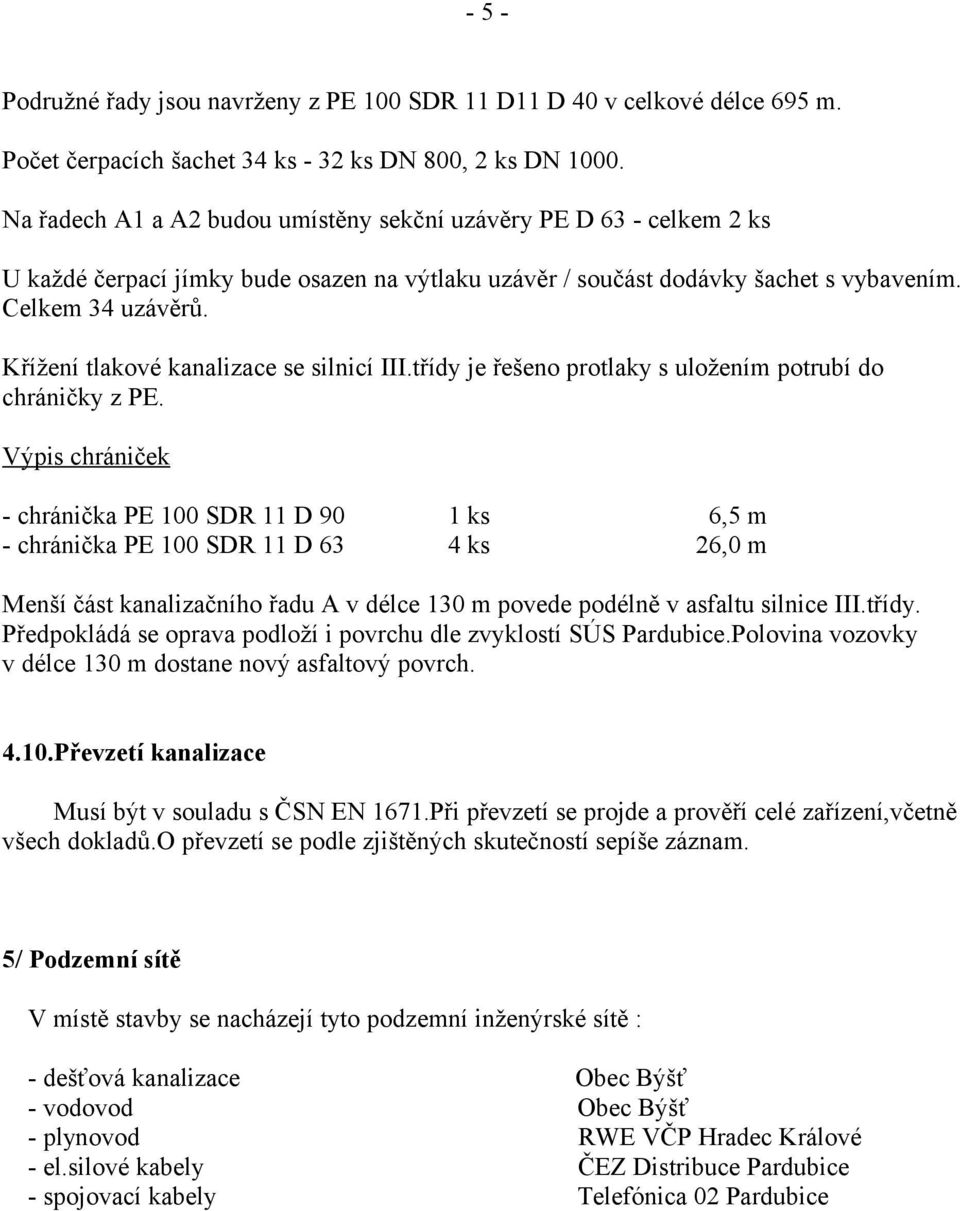

5 - 5 - Podružné řady jsou navrženy z PE 100 SDR 11 D11 D 40 v celkové délce 695 m. Počet čerpacích šachet 34 ks - 32 ks DN 800, 2 ks DN Na řadech A1 a A2 budou umístěny sekční uzávěry PE D 63 - celkem 2 ks U každé čerpací jímky bude osazen na výtlaku uzávěr / součást dodávky šachet s vybavením. Celkem 34 uzávěrů. Křížení tlakové kanalizace se silnicí III.třídy je řešeno protlaky s uložením potrubí do chráničky z PE. Výpis chrániček - chránička PE 100 SDR 11 D 90 1 ks 6,5 m - chránička PE 100 SDR 11 D 63 4 ks 26,0 m Menší část kanalizačního řadu A v délce 130 m povede podélně v asfaltu silnice III.třídy. Předpokládá se oprava podloží i povrchu dle zvyklostí SÚS Pardubice.Polovina vozovky v délce 130 m dostane nový asfaltový povrch Převzetí kanalizace Musí být v souladu s ČSN EN 1671.Při převzetí se projde a prověří celé zařízení,včetně všech dokladů.o převzetí se podle zjištěných skutečností sepíše záznam. 5/ Podzemní sítě V místě stavby se nacházejí tyto podzemní inženýrské sítě : - dešťová kanalizace Obec Býšť - vodovod Obec Býšť - plynovod RWE VČP Hradec Králové - el.silové kabely ČEZ Distribuce Pardubice - spojovací kabely Telefónica 02 Pardubice
