1 BIM 5D pro dopravní stavby: itwo civil a itwo 5D a představují: BIM 5D pro dopravní stavby Jan Hejral, VALBEK / Libor Švejda, RIB RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 1

2 Stručný obsah přednášky Profil společnosti VALBEK Profil společnosti RIB Co je to BIM 5D? Modelové simulace v itwo civil a itwo 5D Předpoklady a výhody práce technologie BIM 5D RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 2

3 Profil společnosti VALBEK Ostatní činnosti 6% Stavební výroba 15% Pozemní komunikace 13% Založena 1990, centrála v Liberci Inženýring 8% Roční obrat 700 mil. Kč (2014) Celosvětově 400 zaměstnanců Vizualizace 4% Pozemní stavby 6% Vodohospodářské stavby 7% Kolejová doprava 18% RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 3

4 Profil společnosti VALBEK Liberec RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 4

5 Profil společnosti RIB Lídr na trhu podnikových řešení BIM 5D pro stavebnictví Založena 1961, centrála v SRN, Stuttgart Od 2011 kótovaná v prime standardu frankfurtské burzy Od 2014 v technologickém indexu TECDAX (30 firem) Roční obrat 82 Mil. (2015) Bezdlužnost, disponibilní hotovost cca 150 Mil. Celosvětově zákazníků Celosvětově 700 zaměstnanců RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 5

6 Pobočky RIB 30+ světových měst 700+ zaměstnanců Evropa 270 Severní Amerika 130 Asie 200 North America Los Angeles Tampa Arlington San Diego Miami Memphis Dallas Atlanta New York Europe Middle East, Asia and Australia London Stuttgart Berlin Prague Copenhagen Dubai Beijing Sydney Mumbai Shanghai RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties Kuala Lumpur Singapore Guangzhou Hong Kong 6

7 Významní zákazníci RIB Nadnárodní D A CH Stavební koncerny USA Stavební investoři USA RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 7

8 Vývoj softwaru RIB pro dopravní stavby a infrastrukturu Silniční a inženýrské stavby DOS solution 8bit DICAD ProfiCAD RIB STRATIS Windows 32bit STRATIS RIB itwo civil Windows 64bit itwo civil RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 8

9 Software itwo civil a itwo 5D Dopravní stavby od A po Z Projekční záměr Technický návrh Výpočty množství Kalkulace Soutěž Zadání Sledování & řízení Subdodavatelé Nákup Controlling Fakturace & čerpání Správa & provoz RIB itwo civil RIB itwo RIB itwo 4 th D: ČAS model 3D 5 th D: NÁKLADY technologie Pozemní stavby Dopravní stavby a mosty Tunely & hráze Investoři Infra- struktura Letiště Zemní práce Investiční stavby RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 9

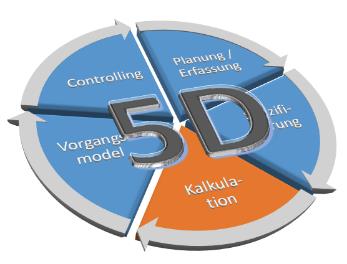

10 Co je to BIM 5D a modelová simulace? 3D Model geometrie v CAD itwo civil těleso trasy (REB VB ) povrchy (REB VB ) Přenos dat do itwo 5D formát : CPIXML 4D Zdroje (výměry, náklady) Časový harmonogram s propojením na model 5D zemní konstrukce výkopy rýh plochy, hrany, DMT svázání objektů CAD se SP přiřazení nákladů na materiály přiřazení nákladů na mzdy Čas (simulace postupu výstavby) Ganttův diagram model procesů controlling RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 10

11 Přehled modelové simulace v itwo 5D a itwo civil zobrazení etap a stavu rozestavěnosti na modelu vizuální kontrola smluvních milníků průběžná kontrola průběhu výstavby a čerpání rozpočtu návrh trasy vygenerování tělesa trasy po staničeních přenos dat + nastavení atributů CPIXML řízení strojů GPS laser SCAN efektivní časový harmonogram a řízení výstavby nasazení pracovních čet a stavebních strojů just in time snížení nákladů eliminace prostojů předání množství do SP rozpočet rozčlenění na zadávací jednotky časová simulace výstavby a nákladů kontrola modelu specifikace (svázání objektů CAD se SP) výpočty a výkazy množství třídník BIM 5D RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 11

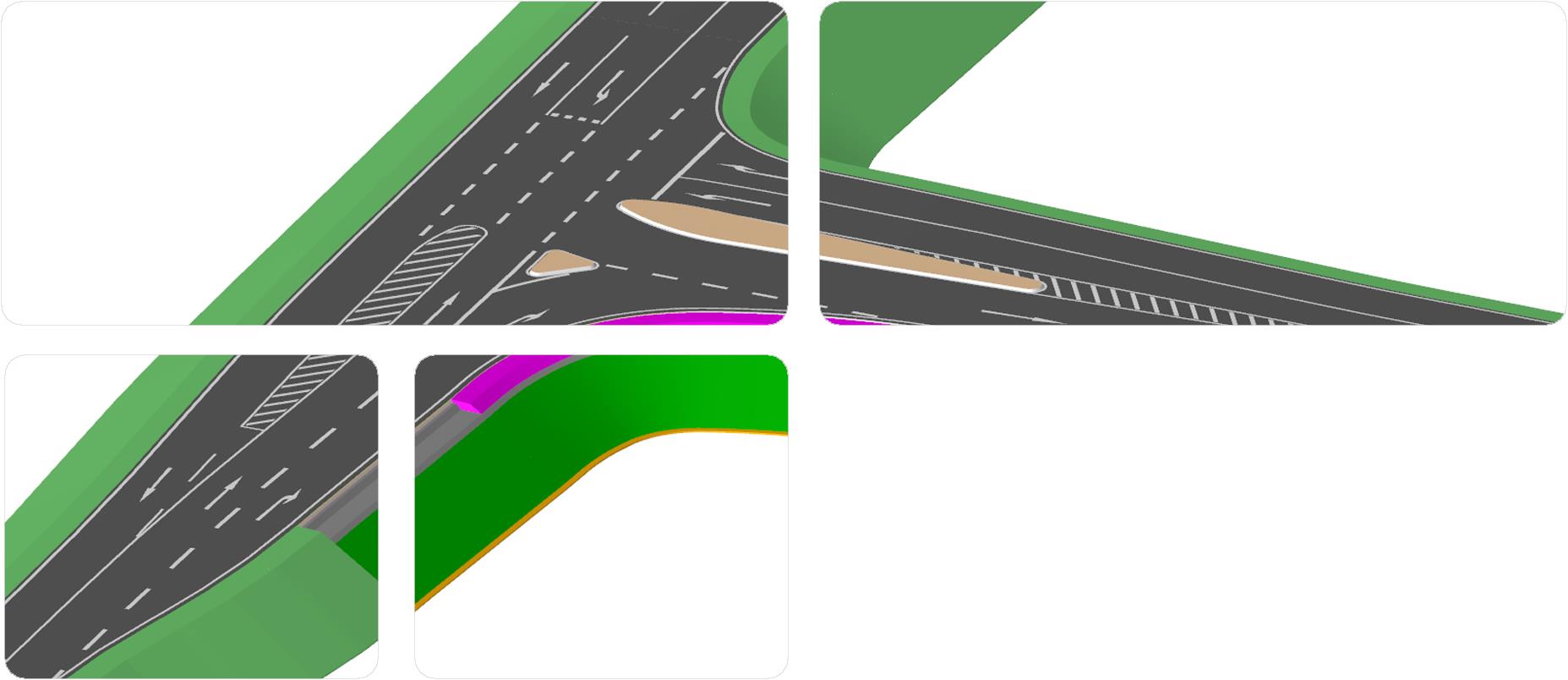

12 Práce s modelem v prostředí itwo civil a itwo 5D Příprava dat v itwo civil Výpočet množství v př. řezech Těleso trasy / Povrchy DMT, plochy, hrany, body Osy, kanalizační stoky, návrh trasy Příčné řezy, stavební jámy Výpočet množství a přiřazení atributů CPIXML Vytvoření tělesa trasy po jednotlivých staničeních Doplnění parametrů Vytvoření modelu pro itwo 5D a předání množství prostřednictvím atributů RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 12

13 Práce s modelem v prostředí itwo civil a itwo 5D Kontrola modelu Propojení modelu se SP Výpočet množství BIM Qualifier CPIXML Import itwo 5D Kontrola dat Kontrola atributů Propojení profesních významů a atributů z CAD s položkami třídníku BIM a/nebo vlastního SP Přiřazení a generování položek SP z modelu CAD a příprava přenosu množství Sumarizace výměr s využitím filtrů přes atributy Volitelné výpočty množství přes výběr prvků RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 13

14 Práce s modelem v prostředí itwo civil a itwo 5D Předání výměr Kalkulace Výběr zhotovitele / zadání Administrace výběrového řízení itwo tx Předání výměr do soupisu prací Sestavení soupisu prací v položkách dle třídníku Odhad nákladů Možnost rozdělení na jednotlivé části zadání Kontrola soupisu prací, ruční doplnění položek Správa částí zadání Správa uchazečů Správa zadávacího řízení Controlling Kontrolní rozpočet: ceny z příslušného třídníku Údržba cenové databáze RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 14

15 Práce s modelem v prostředí itwo civil a itwo 5D Časový harmonogram Logistika stavebního procesu Simulace Model procesů, import a export časových harmonogramů, jako např. MS Project,. Přiřazení jednotlivých částí stavby: propojení soupisu prací / rozpočtu s časovým harmonogramem Simulace: vizualizace projektu ve vazbě na čas, náklady a postup výstavby RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 15

16 Práce s modelem v prostředí itwo civil a itwo 5D Aktuální rozestavěnost Fakturace Ověřování fakturace Vizuální podpora pro hlášení dokončených množství Kontrola rozestavěnosti Fakturace / ověřování fakturace na základě modelu Kontrola rozpočtu Porovnání plánu a skutečnosti Dodatky, rizika, výhled Všechny rozhodující výměry jsou zobrazeny bezprostředně a transparentně na modelu RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 16

17 Výchozí předpoklady a zdroje procesu BIM 5D Profesní CAD s podporou tvorby parametrických modelů BIM a datovým rozhraním na rozpočtářský software (CPIXML) Předpis pro: automatizaci výpočtů množství z modelů DMT (REB) nezávislou kontrolu automatizovaných výpočtů množství elektronický přenos struktury a položek soupisů prací elektronický přenos profesních/parametrických modelů CAD ve všech stupních projektu, vč. jeho průběžných změn a archivace (LandXML, OKSTRA) Elektronický třídník stavebních prací s agregací položek Definice klíče vazeb mezi profesními objekty CAD a položkami třídníku Ceník stavebních prací (standardizovaný nebo projektantský nebo z vlastních kalkulací) Spotřeby zdrojů, tj. čas, materiály, stroje, personál aj., k položkám třídníku (standardizovaný nebo projektantský nebo z vlastních kalkulací) Jasné kompetence a vysoká úroveň elektronické komunikace s vědomím vzájemných vazeb mezi zadavatelem, projektantem a zhotovitelem RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 17

18 Výhody procesu BIM 5D pro zadavatele Průběžný proces (životní cyklus stavby), se stálým vizuálním přehledem Automatická tvorba tělesa trasy a povrchů Transparentní přiřazování atributů a automatická tvorba soupisu prací v položkách Jednoznačný, ověřitelný výpočet množství s převzetím dat a přiřazením položek Odvození časového harmonogramu z modelu (simulace průběhu výstavby) Vizualizace v modelu podle nákladů, času, činností Rychlé a flexibilní změny projektu díky parametrizaci a datovému propojení Inteligentní odhad víceprací a vícenákladů při změnách projektu Jistota při výběrovém řízení na zhotovitele stavby (eliminace dodatků) Urychlení procesu prostřednictvím automatizovaného přepočtu a kontroly dat Redukce nákladů na přípravu díky efektivní organizaci práce, zkrácení doby přípravy Vysoká záruka kvality, kontrolovatelnost, ověřitelnost (REB) Kompletně elektronický podklad pro výběrové řízení na zhotovitele stavby Průběh stavby zcela pod elektronickou kontrolou RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 18

19 Výhody procesu BIM 5D pro zhotovitele Průběžný proces podnikatelsky / interně Jasně definované pravomoce, kontrola přístupu Jistota ve fázi nabídky: inteligentní posouzení množství a nákladů Jistota ve fázi provádění: ověřitelná množství / fakturace, sledování změn Efektivita ve fázi provádění: optimalizované nasazení zdrojů, řízení strojů, laser scan, průběžná kontrola výstavby Plánování času, zdrojů, nákladů a výnosů, respektive simulace postupu výstavby Vizualizace jednotlivých typů činností v modelu Kontrola zadávání prací subdodavatelům Snížení režijních nákladů díky průběžnému procesu a omezení zdvojení činností Zajištění vysoké kvality a informovanosti vůči zadavateli / stavebníkovi Průběh výstavby zcela pod elektronickou kontrolou RIB Software AG reserves all rights including the rights of disposal such as copying and passing on to third parties 19
