1 Jedno vlákno nestačí tak jak? 40 /100 Gigabit Ethernet Bel Stewart s.r.o. Na Bojišti 2 Praha Jan Fulín Roman Pinc Optické komunikace října 2010 Praha

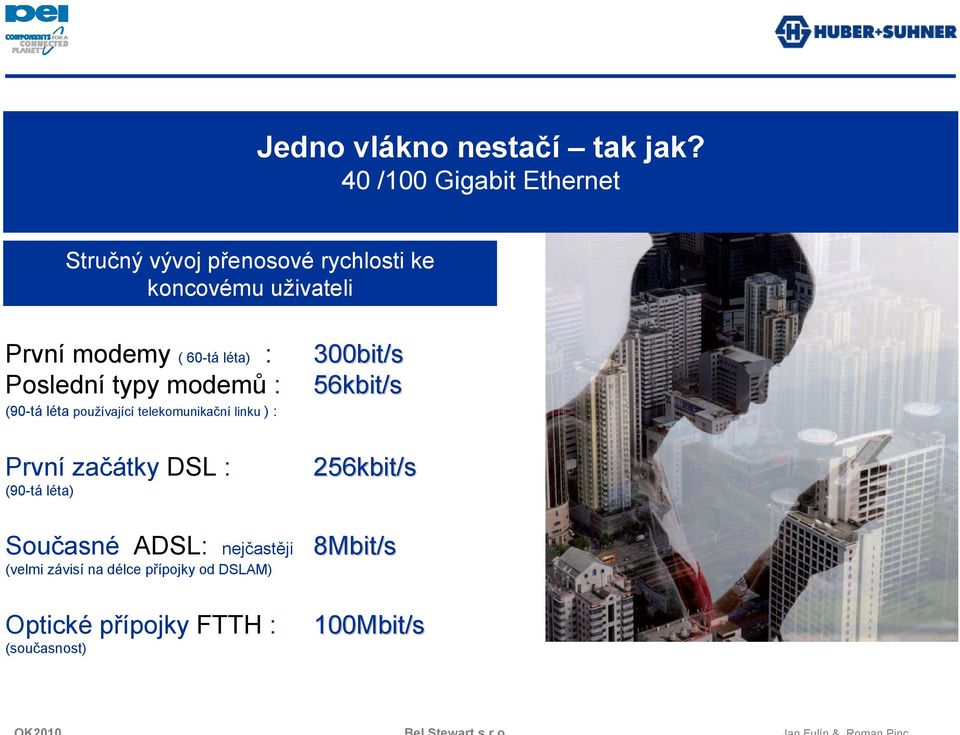

2 Jedno vlákno nestačí tak jak? 40 /100 Gigabit Ethernet Stručný vývoj přenosové rychlosti ke koncovému uživateli První modemy ( 60-tá léta) : 300bit/s Poslední typy modemů : 56kbit/s (90-tá léta používající telekomunikační linku ) : První začátky DSL : (90-tá léta) Současné ADSL: nejčastěji (velmi závisí na délce přípojky od DSLAM) Optické přípojky FTTH : (současnost) 256kbit/s 8Mbit/s 100Mbit/s

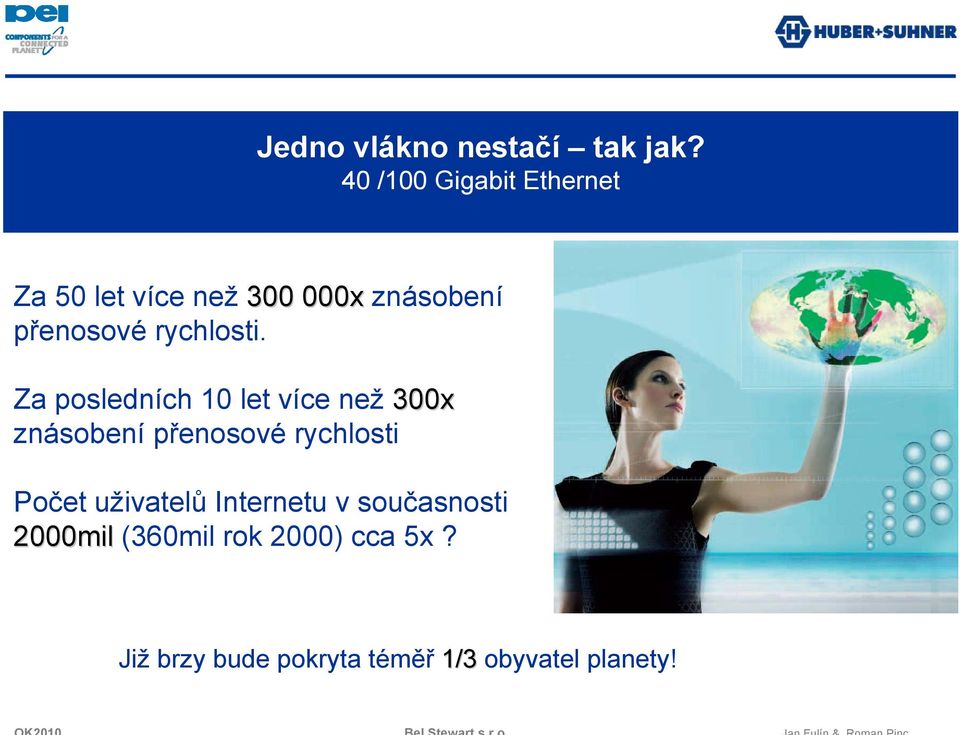

3 Jedno vlákno nestačí tak jak? 40 /100 Gigabit Ethernet Za 50 let více než x znásobení přenosové rychlosti. Za posledních 10 let více než 300x znásobení přenosové rychlosti Počet uživatelů Internetu v současnosti 2000mil (360mil rok 2000) cca 5x? Již brzy bude pokryta téměř 1/3 obyvatel planety!

4 Současné požadavky na přenos dat Původní telekomunikační sítě (přenos hlasu) se slučují s datovými sítěmi a vznikají tzv. konvergované sítě, kde nezávis visí na typu přenášených dat Mění se druh přenp enášených informací původně hlas, text => postupně obrázky, video. Zřejmé jsou vysoké požadavky na přenosovoup rychlost s velkým růstem do budoucna Data jsou častěji ukládána na serverech daleko od uživatelu ivatelů a tím se zvyšují nároky na Datacentra a úložné sítě (SAN) Nové výkonném vícejádrové procesory zpracovávaj vají stále většív množstv ství dat.

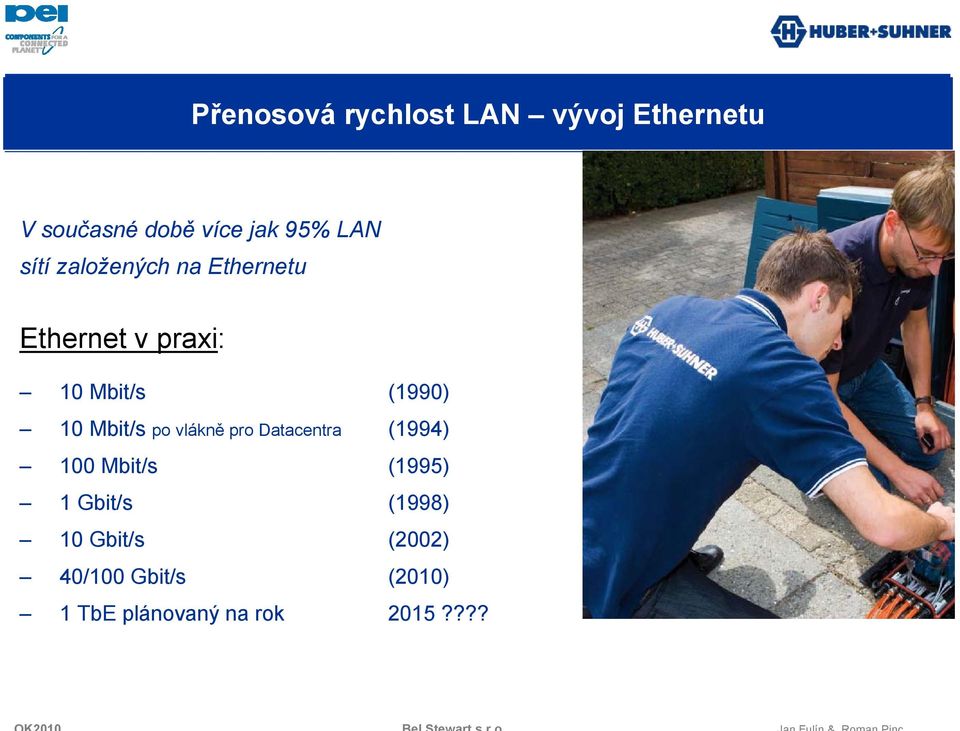

5 Přenosová rychlost LAN vývoj Ethernetu V současné době více jak 95% LAN sítí založených na Ethernetu Ethernet v praxi: 10 Mbit/s (1990) 10 Mbit/s po vlákně pro Datacentra (1994) 100 Mbit/s (1995) 1 Gbit/s (1998) 10 Gbit/s (2002) 40/100 Gbit/s (2010) 1 TbE plánovaný na rok 2015????

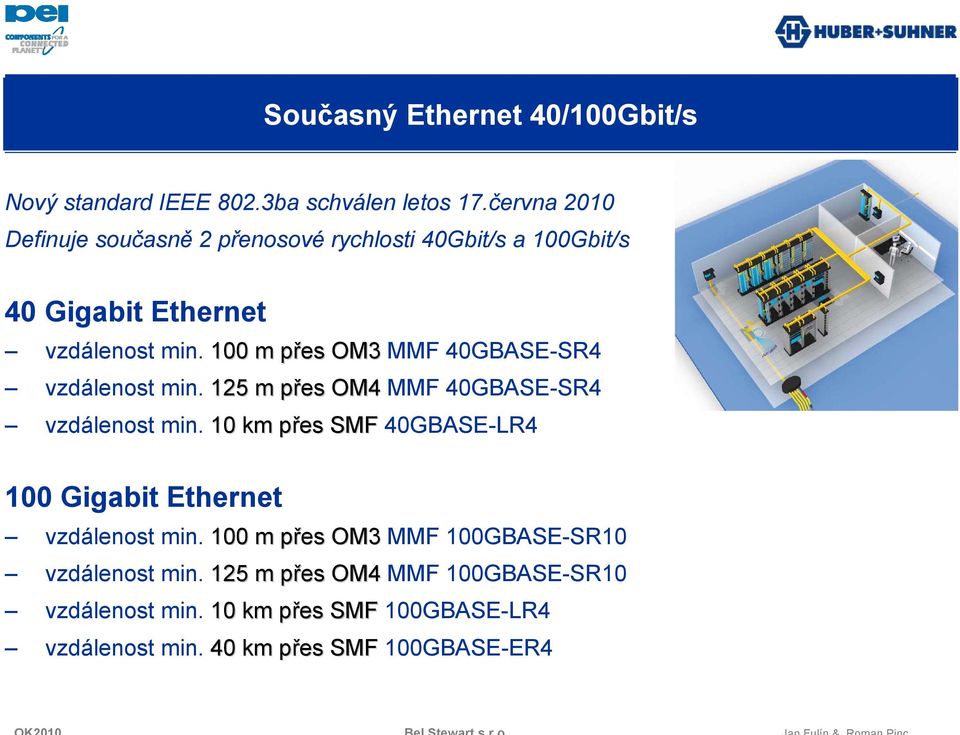

6 Současný Ethernet 40/100Gbit/s Nový standard IEEE 802.3ba schválen letos 17.června 2010 Definuje současně 2 přenosové rychlosti 40Gbit/s a 100Gbit/s 40 Gigabit Ethernet vzdálenost min. 100 m přes p OM3 MMF 40GBASE-SR4 vzdálenost min. 125 m přes p OM4 MMF 40GBASE-SR4 vzdálenost min. 10 km přesp SMF 40GBASE-LR4 100 Gigabit Ethernet vzdálenost min. 100 m přes p OM3 MMF 100GBASE-SR10 vzdálenost min. 125 m přes p OM4 MMF 100GBASE-SR10 vzdálenost min. 10 km přes p SMF 100GBASE-LR4 vzdálenost min. 40 km přes p SMF 100GBASE-ER4

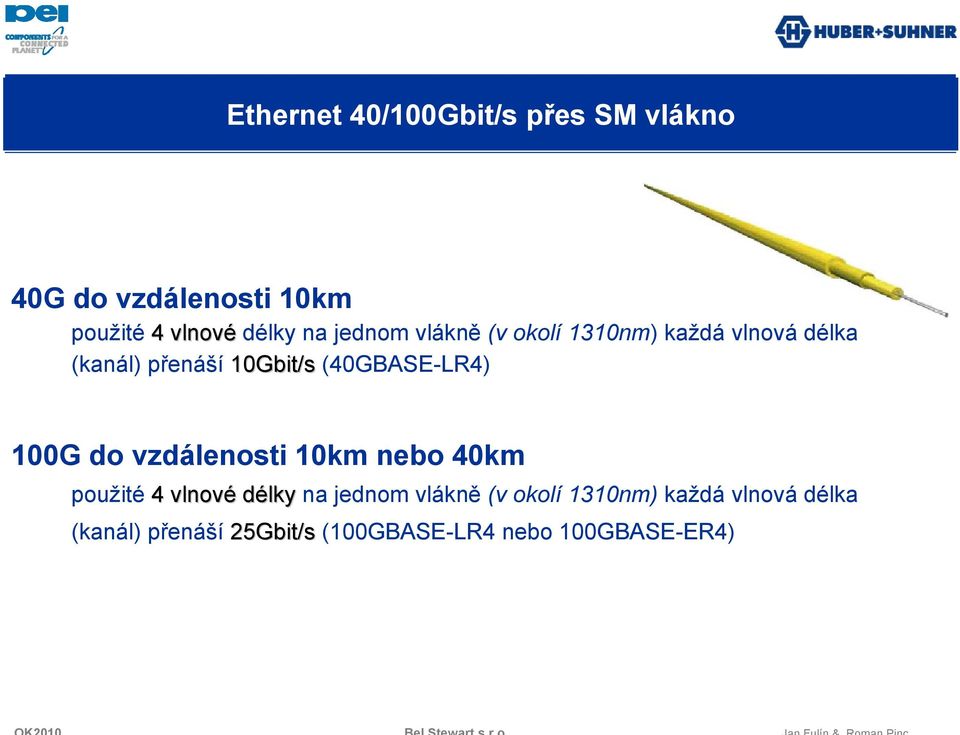

7 Ethernet 40/100Gbit/s přes SM vlákno 40G do vzdálenosti 10km použité 4 vlnové délky na jednom vlákně (v okolí 1310nm) každá vlnová délka (kanál) přenáší 10Gbit/s (40GBASE-LR4) 100G do vzdálenosti 10km nebo 40km použité 4 vlnové délky na jednom vlákně (v okolí 1310nm) každá vlnová délka (kanál) přenáší 25Gbit/s (100GBASE-LR4 nebo 100GBASE-ER4)

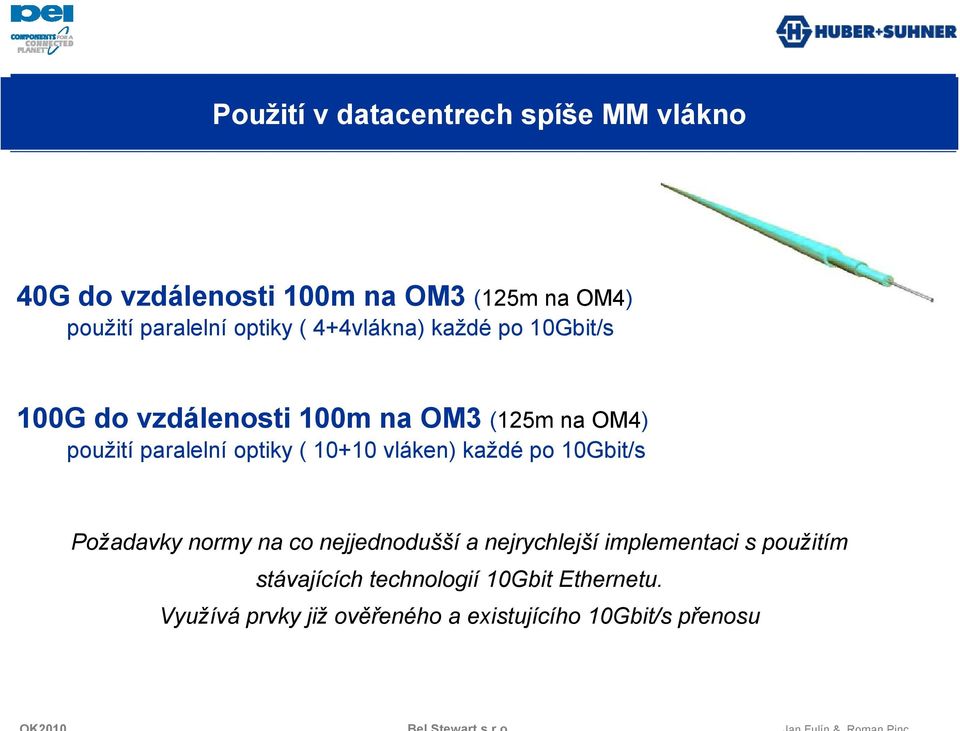

8 Použití v datacentrech spíše MM vlákno 40G do vzdálenosti 100m na OM3 (125m na OM4) použití paralelní optiky ( 4+4vlákna) každé po 10Gbit/s 100G do vzdálenosti 100m na OM3 (125m na OM4) použití paralelní optiky ( vláken) každé po 10Gbit/s Požadavky normy na co nejjednodušší a nejrychlejší implementaci s použitím stávajících technologií 10Gbit Ethernetu. Využívá prvky již ověřeného a existujícího 10Gbit/s přenosu

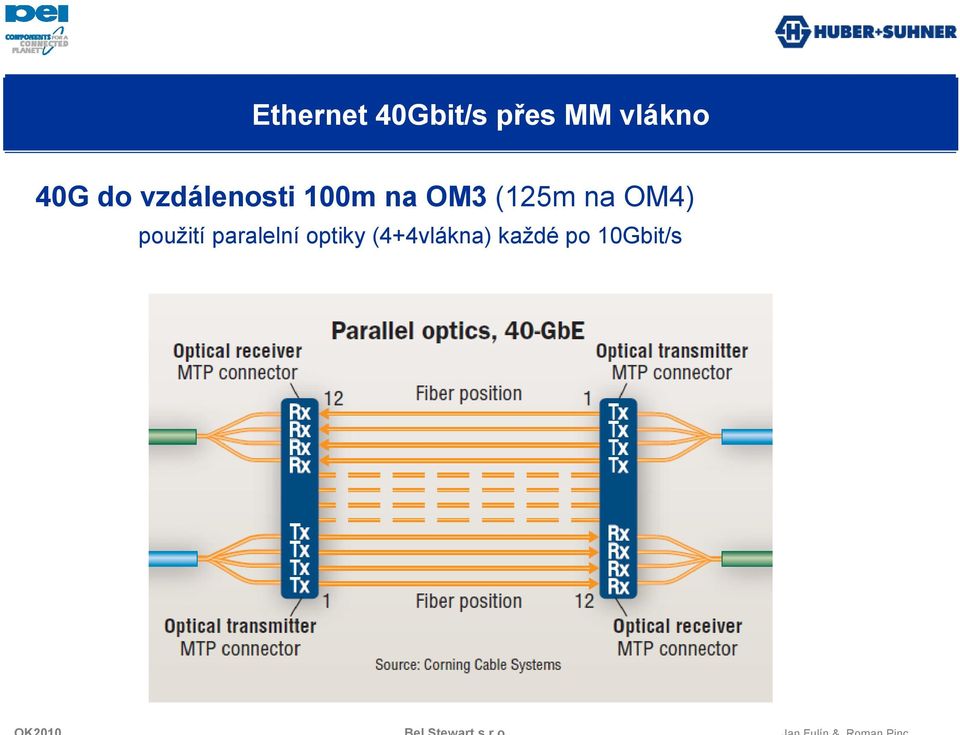

9 Ethernet 40Gbit/s přes MM vlákno 40G do vzdálenosti 100m na OM3 (125m na OM4) použití paralelní optiky (4+4vlákna) každé po 10Gbit/s

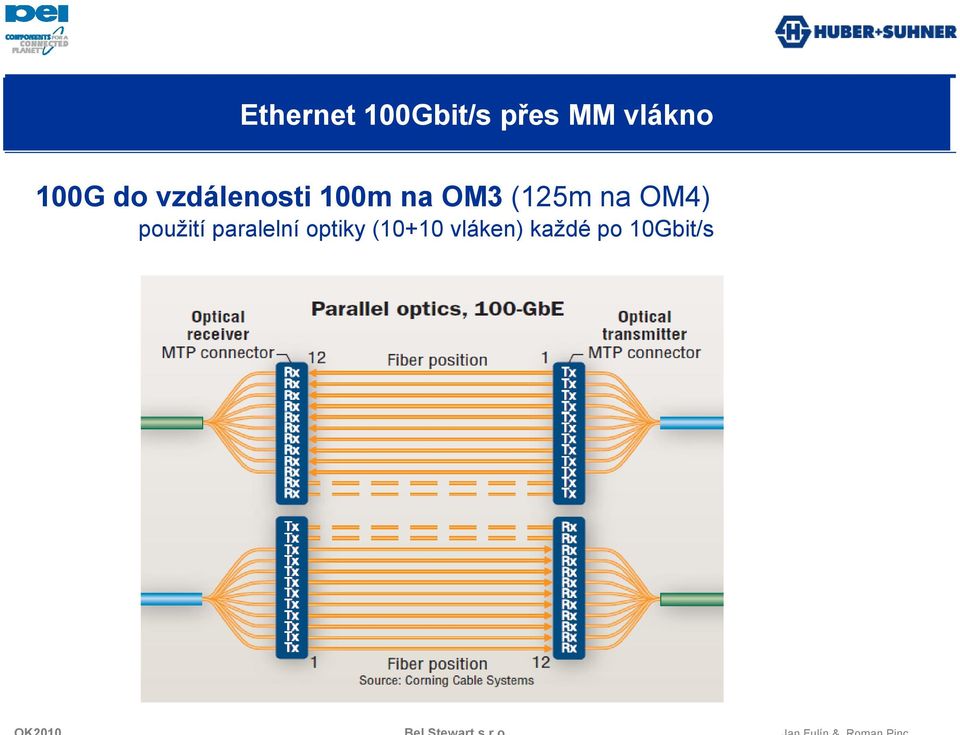

10 Ethernet 100Gbit/s přes MM vlákno 100G do vzdálenosti 100m na OM3 (125m na OM4) použití paralelní optiky (10+10 vláken) každé po 10Gbit/s

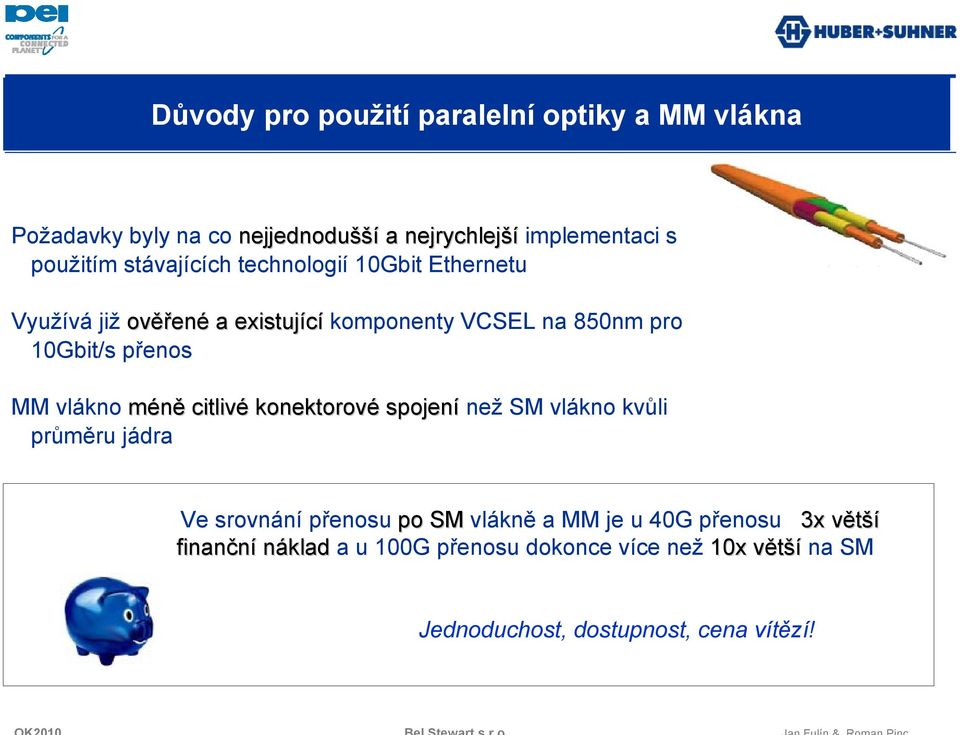

11 Důvody pro použití paralelní optiky a MM vlákna Požadavky byly na co nejjednodušší a nejrychlejší implementaci s použitím stávajících technologií 10Gbit Ethernetu Využívá již ověř ěřené a existující komponenty VCSEL na 850nm pro 10Gbit/s přenos MM vlákno méně citlivé konektorové spojení než SM vlákno kvůli průměru jádra Ve srovnání přenosu po SM vlákně a MM je u 40G přenosu 3x většív finanční náklad a u 100G přenosu dokonce více než 10x většív na SM Jednoduchost, dostupnost, cena vítězí!

12 Ideální konektor pro paralelní optiku MTP/MPO MTP konektor 12 nebo 24 vláken na jedno zapojení

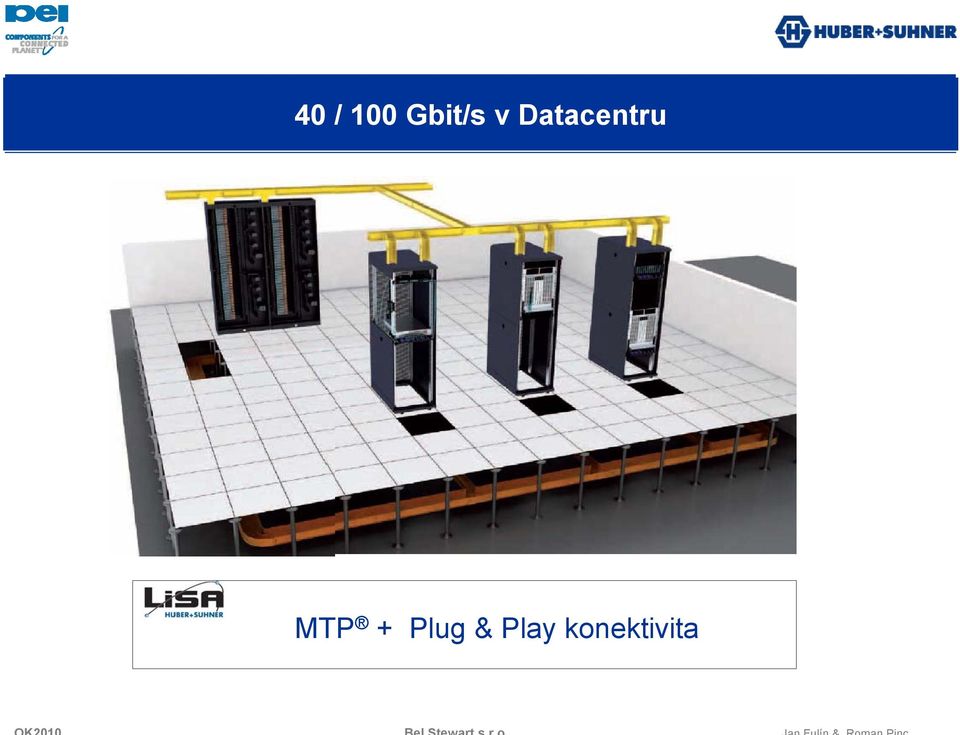

13 40 / 100 Gbit/s v Datacentru MTP + Plug & Play konektivita

14 Plug & Play konektivita od Huber+Suhner Přímá implementace kazet s napojením MTP konektorů Jednoduché propojení mezi rozvaděči kabelem o průměru 3,5mm / 12vláken Možnost kombinovat libovolně MTP i klasické konektory

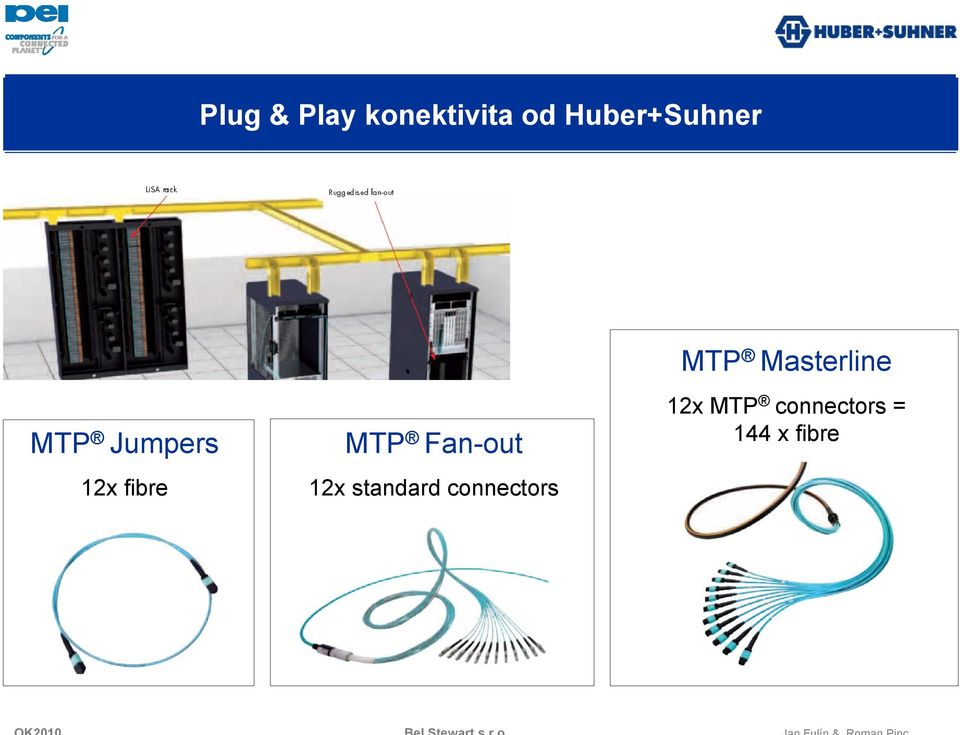

15 Plug & Play konektivita od Huber+Suhner MTP Jumpers 12x fibre MTP Fan-out 12x standard connectors MTP Masterline 12x MTP connectors = 144 x fibre

16 Plug & Play konektivita od Huber+Suhner A) MTP Fan-out standard connectors B) MTP Jumpers MTP connectors

17 Plug & Play konektivita od Huber+Suhner

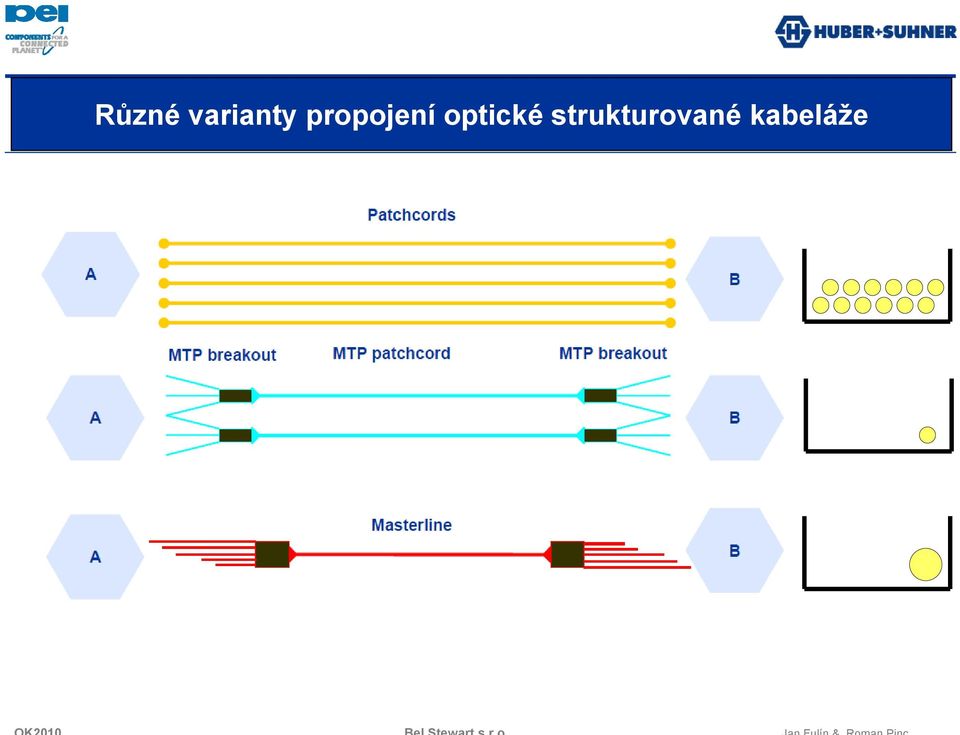

18 Různé varianty propojení optické strukturované kabeláže

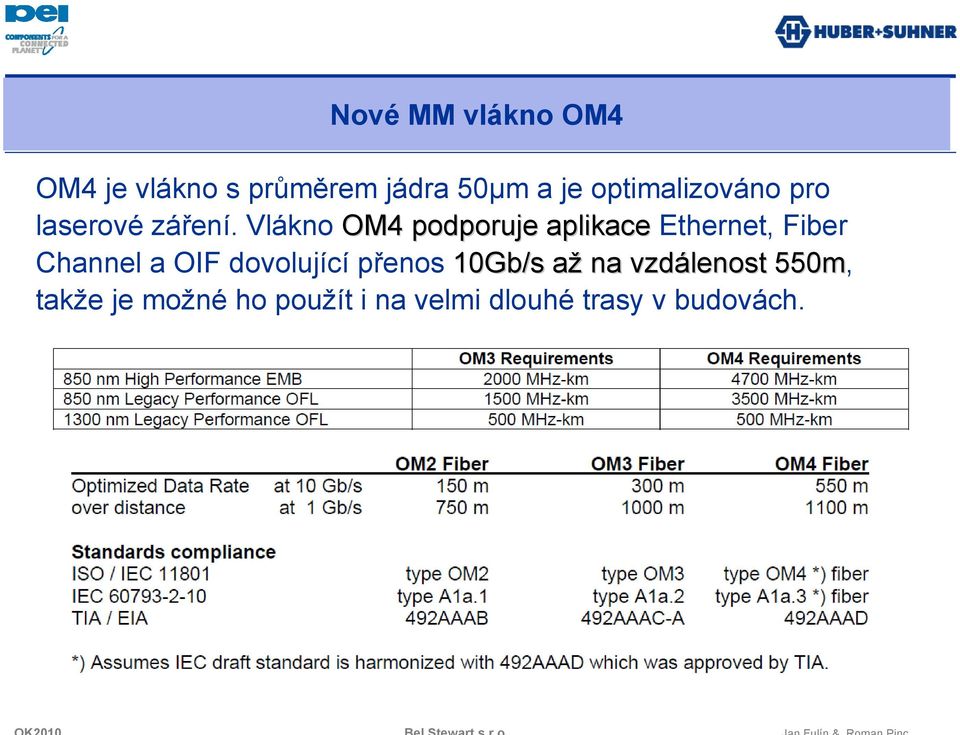

19 Nové MM vlákno OM4 OM4 je vlákno s průměrem jádra 50µm a je optimalizováno pro laserové záření. Vlákno OM4 podporuje aplikace Ethernet, Fiber Channel a OIF dovolující přenos 10Gb/s aža na vzdálenost 550m, takže je možné ho použít i na velmi dlouhé trasy v budovách.

20 Nová MM vlákna optimalizovaná na ohyb Podobně jako SM vlákna, tak i MM vlákna se optimalizují, aby neměla ztráty v ohybech při instalaci

21 Nová MM vlákna optimalizovaná na ohyb Huber+Suhner = Bend-Optimized Multimode Fibres

22 Shrnutí Nový standard IEEE 802.3ba definuje 40GbE a 100GbE Pro potřeby kratších tras jako jsou firemní LAN, DataCentra, SAN je mnohem příhodnější a cenově výhodnější paralelní řešení 40GbE a 100GbE po MM vlákně Optimální použití 40/100GbE s pomocí konektoru MPO/MTPMTP Připravené plug & play řešení pro 40/100GbE od Firmy Huber+Suhner Nově definovaný standard OM4 vlákna Nová ohybu odolná MM vlákna OM3 a OM4 Dnešní velká datacentra (Facebook, Google, atd.) by podle vyjádření příslušných firem potřebovala 1TbE nebo dokonce 10TbE již dnes

23 Jedno vlákno nestačí tak jak? Dá se jich tam více!!
