2G-6S.1.16.F. Průmyslové managed PoE switche. LAN-RING 2Gbps

Rozměr: px
Začít zobrazení ze stránky:

Download "2G-6S.1.16.F. Průmyslové managed PoE switche. LAN-RING 2Gbps"

Transkript

1 Průmyslové managed PoE e Kruhová topologie LAN-RING Přepěťová ochrana všech portů 1x port s podporou ASSET, ATS, CIAS, DOMINUS, GALAXY, HUB-PRO, PERIDECT, SICURIT-ABSOLUTE a dalších systémů, více na 2x digitální vstup 1x programovatelné relé 2x port* 4x /gigabit ethernet port 1x gigabit ethernet port 16x fast ethernet PoE port a IP watchdog Externí zdroj o výkonu 280W** 19" / 1U provedení Podpora VLAN, 802.1p/q, QoS Event management SNMP v3, SMTP, SNTP, IGMP, UPNP, 802.1X Pracovní teplota 30 C až +60 C Pasivní chlazení OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ -UNIT/1U VAC *součástí balení je modul 1000BASE-BX-U a 1000BASE-BX-D **1ks součást balení IO MIOS BUS 200M M DI DO IPSEN-D6 IPSEN-D16 C % IPSEN-T1 IPSEN-TH1 H 2 O IPSEN-H2O LAN-RING 2Gbps 2G E IO LEGENDA 1x MM nebo SM fiber Fast Ethernet Gigabit Ethernet Systémy alarmové kontroly přístupu perimetrické ostatní IO 1/10

2 Průmyslové managed PoE e Aplikace Průmyslové managed e jsou optimalizované pro aplikace s požadavky na velký počet PoE portů, univerzální sloty a gigabit ethernet porty. Switche 2G-6S.1.16 jsou plně kompatibilní s kruhovou topologií LAN-RING nebo sběrnicovou topologií LAN-BUS. Součástí ů je port, digitální vstupy a relé výstupy pro snadnou integraci se systémy průmyslové automatizace, zabezpečovacími systémy, systémy kontroly vstupu, systémy ochrany perimetru atd. Součástí ů je externí napájecí zdroj o výkonu 280W. Kruhová topologie LAN-RING LAN-RING je vhodný zejména pro rozsáhlé zabezpečovací a automatizační systémy. Základem systému jsou průmyslové e podporující kruhovou topologii s rychlou rekonfigurací do 30ms. Switche jsou kromě ethernetových portů (optika / twist) osazeny Porucha Backup segment Backup segment dalšími porty jako jsou například, RS422, RS232, Digitální vstupy, relé výstupy, TTL vstupy/výstupy a audio vstupy/výstupy (viz tabulka). To umožňuje propojit jedním optickým vláknem více různých systémů (IP CCTV, automatizace, LAN, EZS, PIDS atd.) RS422 RS232 Relé Dig. Vstupy** TTL IN/OUT Audio IN/OUT G E G(200M) E G(200M) ECA(B) 1(B) 1(A) - 1 2(B) - - 2G E G(200M) E M-EVA(8).E /2 (8/8) 2/2 2G E G(200M)-RS.E * - RS232* 1 (max. 60V/1(0,4)A) 2 - *nelze použít obě rozhraní najednou **podpora vyvážených smyček Přepěťová ochrana všech portů Všechny porty jsou chráněné přepěťovou ochranou (podrobnosti v tabulce na straně 4). 1x port Switche jsou osazeny jedním portem. Port může být nastaven v těchto režimech: TCP server - pro přímé propojení s aplikací na řídícím serveru. UDP režim - pro propojení 2 a více zařízení s požadavkem na extrémně nízkou latenci. EXP-C IO režim - pro připojení až 15ks I/O jednotek EXP-C a 5ks I/O jednotek EXP-C16 MIOS IO režim - pro připojení až 15ks I/O jednotek IPSEN-D6 a D16, čidel teploty, vlhkosti, zaplavení atd. IPSEN IPSEN TCP UDP MIOS IPSEN 2/10 IPSEN

3 Průmyslové managed PoE e 2x digitální vstup Switche jsou osazeny dvěma digitálními vstupy, které jsou kompatibilní s vyváženými smyčkami všech alarmových systémů. Stav vstupů lze: - odesílat SNMP protokolem do integračního software (například C4) - přemapovat na relé na dalších ích nebo I/O modulech Vše je nastavitelné lokálně přes USB port nebo vzdáleně po LAN softwarem SIMULand. 1x programovatelné relé Switche mají programovatelný relé výstup, který může být aktivován např: - výpadkem spojení po LAN nebo, přerušením optického kruhu atd. - sep(rozep)nutím jednoho nebo více vstupů na dalších ích a IO modulech - funkcí IPwatchdog která automaticky restartuje "zakouslá" zařízení - SNMP protokolem z integračního software (například C4) Vše je nastavitelné lokálně přes USB port nebo vzdáleně po LAN softwarem SIMULand. 2x port Switche jsou osazeny dvěma moduly 1000BASE-BX-U a 1000BASE-BX-D 4x /gigabit ethernet port Switche jsou osazeny čtyřmi univerzálními /GE sloty. Do slotu lze zasunout optické moduly, viz tabulka vpravo a dole. Pokud není modul ve slotu zasunut, je automaticky aktivován sousední gigabitový port. 1x gigabit ethernet port Switche jsou osazeny jedním samostatným portem gigabit ethernet 10/100/1000BASE-T. 16x fast ethernet PoE port a IP watchdog Fast ethernetové porty ů podporují standard IEEE 802.3af pro napájení koncových zařízení o příkonu až 15,4W. Každý port může být samostatně softwarově zapnut, vypnut nebo restartován. Switche mají na FE portech integrovaný IP Watchdog. V případě poruchy mohou resetovat PoE napájení, aktivovat relé výstup nebo odeslat SNMP trap. Externí zdroj o výkonu 280W Switche jsou dodávány s externím zdrojem o výkonu 280W. Dostupné moduly 100Mbps Podpora VLAN, 802.1p/q, QoS Switche podporují nastavení VLAN, priorit a nastavení šířky pásma nezávisle na všech Ethernet portech. 1000Mbps BX-xxx*-W BX-xxx*-W LX-xxx* * 100 pro 100Mbps/ 1000 pro 1000Mbps Ethernet Vlnová délka Konektor Výkon Citlivost Dosah SM* [km] Dosah MM* [km] Tx/Rx [nm] SM/MM* [dbm] SM/MM* [dbm] [km] [km] 1000BASE-BX-U 1310/1550 simplex SC/PC BASE-BX-D 1550/1310 simplex SC/PC BASE-BX10-U 1310/1550 simplex SC/PC 14 to 8 / 10 to 0 31 / BASE-BX10-D 1550/1310 simplex SC/PC 14 to 8 / 10 to 0 31 / Base-LX 1310/1310 duplex LC/PC Base-LX 1310/1310 duplex LC/PC 14 to 8 / 10 to 0 31 / Bezpečnost POZOR: převodníky obsahují zdroje laserového záření třídy 1 dle EN * SM vlákna o průměrech 8/125 nebo 9/125µm, MM vlákna o průměrech 50/125 nebo 62,5/125µm IN1 IN2 GND COM NC NO 100R 100R 10k polytron +3.3V 10k 10k 3/10

4 Průmyslové managed PoE e Podpora SNMP, SMTP, SNTP, IGMP, UPNP SNMP SMTP SNTP IGMP Technické parametry Protokol pro sběr dat a řízení přes LAN. Protokol pro odesílání ů. Protokol pro centrální synchronizaci času. Protocol pro management multicastových skupin X Protokol, který umožňuje zabezpečení přístupu do počítačové sítě Pracovní teplota od 30 C až +60 C Switche je možné provozovat v širokém rozsahu pracovních teplot od 30 do +60 C. Pasivní chlazení Switche jsou chlazeny pasivně a nevyžadují žádné aktivní chladící prvky jako ventilátory apod. Podpora logování na SD kartu Switche podporují logování důležitých provozních údajů na SD kartu. Parametr Hodnota Jednotka Poznámka sloty Počet 6 ks 4x 2x volitelné moduly součást balení Gigabit ethernet porty Množství 1 / 5 s / bez slotů Protokoly 10 Base-T / 100 Base-Tx / 1000 Base-T IEEE 802.3i/u/ab, 802.1X Konektory RJ45 Fast ethernet porty Množství 16x Relé výstup Maximální zátěž P / I / U 62,5VA (30W) / 1A / 60V odporová zátěž Napájení Napětí VAC 45-55Hz Příkon Max. 20 W Přepěťová ochrana 1000 A 8/20µs Management Lokální / vzdálený USB / aplikace SIMULand MDI/MDIX, Auto-negotiation IEEE clause 28 Přepěťové ochrany 30 A 8/20µs PoE max. 15,4W na port / celkem max. 240W IEEE 802.3af Integrovaný IP watchdog pro každý PoE port Protokoly 10 Base-T / 100 Base-Tx IEEE 802.3i/u, 802.1X Přepěťové ochrany 30 A 8/20µs Konektory RJ45 Switching Priority fronty 4 Počet VLAN 4094 IGMP skupiny 256 Velikost MAC tabulky 8 K Velikost packet buferu 1 Mbit Prostředí Pracovní teplota C teplota prostředí The producer retains the right Skladovací to change teplota any technical parameters without previous announcement. C Vlhkost max. 95% nekondenzující The producer retains the right to change any technical parameters without previous announcement. Mechanika Rozměry 19" x 1U x 300mm Chlazení pasivní Certifikace Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. CE 4/10

5 Průmyslové managed PoE e Příklad zapojení 2G LAN-RING a 200M LAN-BUS 200M-LAN-BUS 200M-LAN-BUS 200M-LAN-BUS 2G-LAN-RING LEGENDA Fast Ethernet Gigabit 1x MM nebo SM vlákno 5/10

6 Průmyslové managed PoE e Příklad zapojení 2G LAN-RING a 200M LAN-RING LEGENDA Fast Ethernet Gigabit 1x MM nebo SM vlákno 2G LAN-RING 200M LAN-RING 6/10

7 Průmyslové managed PoE e MIOS BUS Instalace a nastavení produktů je z našich dlouholetých zkušeností nejkritičtější etapou vývoje projektu. Složitá a nepřehledná nastavení vedou k častým chybám a nechtěným zpožděním v instalaci. Snažíme se proto tato rizika minimalizovat. Jedním z výsledků tohoto úsilí je MIOS protokol pro připojení IO modulů a čidel. Hlavními přínosy jsou v porovnání se starší verzí protokolu pro Digitální vstupy a výstupy popsanou na další straně: Automatické přidělení adres Automatické rozpoznání typu zařízení Dostupnost IO a čidel protokolem SNMP Upgrade zařízení po sběrnici Podpora analogových veličin: Kompatibilita s čidly teploty a vlhkosti Kompatibilita s Wiegand moduly Kompatibilita s detektory zaplavení MIOS protokol rozlišuje 2 typy zařízení: A+ B- MIOS BUS m s A+ B- A+ B- SLAVE zařízení Event management A+ B- ROOT zařízení ROOT zařízení ROOT zařízení řídí komunikaci na sběrnici a může jím být LAN-RING s fw 50 a vyšším nebo jakákoliv monitorovací jednotka série IPLOG. MIOS SLAVE zařízení Typickým příkladem jsou MIOS IO moduly a čidla, která odpovídají na dotazy ROOT zařízení nebo mohou samy odesílat do ROOT zařízení MIOS trapy o překročení min/ max povolené hodnoty nebo trapy týkající se změny stavu. ROOT zařízení předává tyto stavové informace do Event managementu a poskytuje SNMP přístup. Nastavení čidla teploty IPSEN-T1 Unikátní ID Horní limit ( C) Nastavení detektoru zaplavení IPSEN-H2O Unikátní ID Autonomní mód Spodní limit ( C) Pulzní režim Povolení Povolení SNMP SNMP trapů trapů Nastavení automatických akcí 7/10

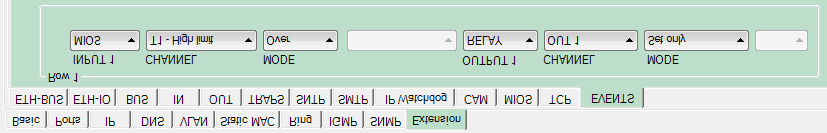

8 Průmyslové managed PoE e Event management Unikátní sada nástrojů v menu Extension umožňuje nastavit automatické akce nezávislé na externím software. Pro nastavení automatických akcí je k dispozici celá řada různých vstupů a výstupů, které lze téměř libovolně kombinovat. VSTUPY SNMP set Digitální vstupy, vyvážené smyčky IP watchdog Interní stavy (teplota, napětí, stav portů ) Stav kruhu VÝSTUPY SNMP trapy y Relé výstupy Ovládání kamer Expandéry Příklady automatických akcí Nastavení přenosu stavu po LAN Pokuď je potřeba přenášet informaci z jednoho zařízení na jiné vzdálené zařízení musí se provést jejich správná konfigurace. Příklad: Na i 1 dojde k sepnutí vstupu a tuto informaci chcete přenést na vzdálený 2 a zapnout jeho releový výstup. IN1 OUT1 1) Konfigurace e 1 V menu Extension/Events nastavte požadovanou vstupní akci a jako výstup této akce zvolte ETH s číslem ID (1 999) 2) Konfigurace e 2 V menu Extension/Events nastavte na straně vstupu volbu ETH se stejným číslem ID, které jste nastavili na i 1 a vyberte výstupní akci. 3) Konfigurace multicastových adres V menu Extension/ETH-IO nastavte přijímací a vysílací adresy v rozsahu (multicast). Příklad: Switch 1 Přijímací adresa , Vysílací adresa Switch 2 Přijímací adresa , Vysílací adresa Switch 1 Switch 2 8/10

9 Průmyslové managed PoE e Instalace 1. Montáž Switch nainstalujte do 19 stojanu nebo na rovný podklad. 2. Připojte napájení Připojte napájecí kabel 230VAC. Napájení je signalizováno rozsvícením LED PWR. Při použití PoE napájení je nutné připojit dodatečný 48VDC napájecí zdroj. Poznámka: Napájení 230VAC zajišťuje plnou funkčnost e bez použití PoE napájení. Při zapojení 230VAC a dodatečného zdroje napájení je zajištěna plná funkčnost e i s povolením PoE napájení na všech portech. Přepěťové ochrany jsou uzemněny přes svorku GND. Svorku GND spojte se zemí vodičem s minimálním průřezem 1,5mm 2. Rychlá konfigurace 1. Stáhněte a nainstalujte aplikaci SIMULand. 2. Spusťte aplikaci SIMULand 3. Z menu Projekt/Najdi zařízení naskenujte dostupná zařízení a vložte je na plochu. (IP adresa síťové karty musí být nastavena ve stejném rozsahu IP adres jako je IP adresa e) 230VAC Supply overvoltage protections OK OK PoE Supply 4. Kurzorem myši najeďte na zařízení, klikněte na levé a poté na pravé tlačítko myši. Vyberte menu Konfigurace / Online konfigurace a vložte požadované heslo. Main PoE supply + + Backup PoE supply 3. Připojte optická vlákna zakončená konektorem SC (broušení PC). Přítomnost optického výkonu je signalizována svitem zelené LED daného portu. Blikáním jsou potom detekována průchozí data. Z důvodu vlnového multiplexu je nutné zapojovat optické porty do kříže. Poznámka:Před uzavřením optického kruhu musí být jeden nastaven jako Master (menu "Ring"). Tx 1310 Rx 1550 Tx 1550 Rx 1310 Tx 1310 Rx 1550 Tx 1550 Rx Základní nastavení: menu IP - nastavení IP adresy, masky a brány. Povolení odpovědi na ping - povolí/zakáže i odpovídat na příkaz ping. Povolení vzdálené správy - odškrtnutím položky se budete moci do e připojit pouze přes USB. Tx 1310 Rx 1550 Tx 1550 Rx 1310 Tx 1310 Rx 1550 Tx 1550 Rx Připojte signálová vedení - připojte sběrnici A+ a B-, A+ je bez dat kladnější USB - konektor pro připojení USB A-B kabelu pro lokální management přes aplikaci SIMULand. RELÉ - v alarmovém stavu je spojeno COM a N.O. Alarmovým stavem je výpadek napájení, ztráta komunikace a přerušení optického vlákna. V bezalarmovém stavu je spojeno COM a N.C.. IN, OUT - digitální vstupy aktivujeme sepnutím ke GND nebo úrovní TTL (0-0.3V log 0 a 2.7V-5V log 1 ). Výstupy lze mapovat v managmentu e. 6. Před uzavřením optického kruhu musí být v menu Kruh vždy jeden nastaven jako Master. Při použití více optických kruhů nastavte každému kruhu jiný Identifikator kruhu. REVIZE Začátek výroby Přidáno napájení 48VDC Změna CPU modulu, změna značení E->F Podpora MIOS BUS 9/10

10 Průmyslové managed PoE e - přední pohled a rozměry 300 LED SIGNALIZACE PWR detekce napájení RING stav kruhu P1-P16 stav FE + PoE portu IN1,2 aktivace vstupu OUT sepnuto relé Tx port vysílá Rx port přijímá 19" P1-P16 Fast Ethernet PoE porty přepěťová ochrana 30A (8/20us) 1U 4x /gigabit ethernet port přepěťová ochrana 30A (8/20us) RELÉ OUT 62,5VA (30W) / 1A / 60V (odporová zátěž) proudová ochrana (polytron) 2x port DIGITÁLNÍ VSTUPY aktivace sepnutím ke GND nebo TTL úrovní log. 0 0V-0,8V log. 1 2V-5V přepěťová ochrana 30A (8/20us) max. 57,6 kbps přepěťová ochrana 30A (8/20us) Gigabit Ethernet přepěťová ochrana 30A (8/20us) 10/10 USB port lokální USB management aplikace SIMULand přes USB A-B kabel
