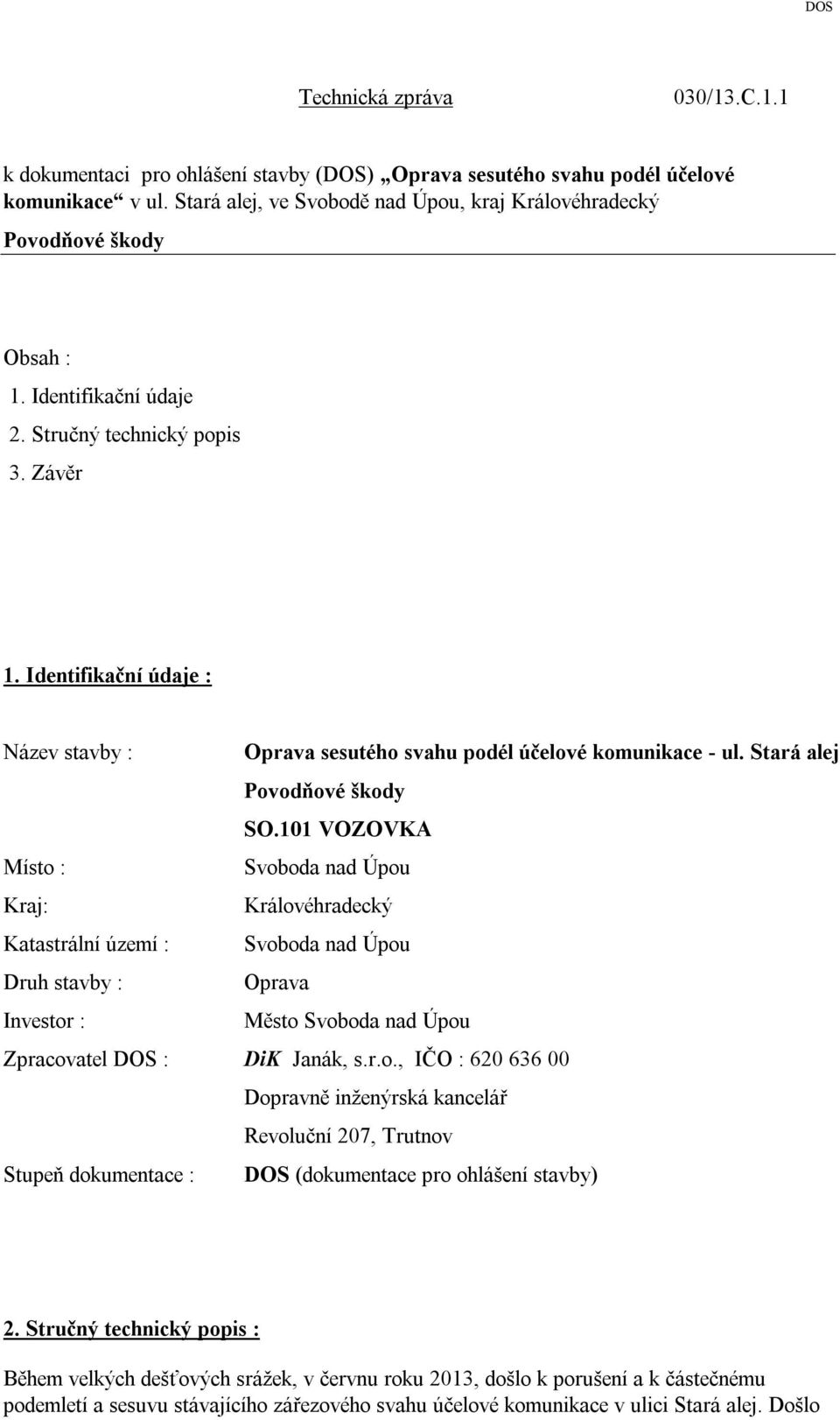

1 Technická zpráva 030/13.C.1.1 k dokumentaci pro ohlášení stavby (DOS) Oprava sesutého svahu podél účelové komunikace v ul. Stará alej, ve Svobodě nad Úpou, kraj Královéhradecký Povodňové škody Obsah : 1. Identifikační údaje 2. Stručný technický popis 3. Závěr 1. Identifikační údaje : Název stavby : Oprava sesutého svahu podél účelové komunikace - ul. Stará alej Povodňové škody SO.101 VOZOVKA Místo : Svoboda nad Úpou Kraj: Královéhradecký Katastrální území : Svoboda nad Úpou Druh stavby : Oprava Investor : Město Svoboda nad Úpou Zpracovatel DOS : DiK Janák, s.r.o., IČO : Dopravně inženýrská kancelář Revoluční 207, Trutnov Stupeň dokumentace : DOS (dokumentace pro ohlášení stavby) 2. Stručný technický popis : Během velkých dešťových srážek, v červnu roku 2013, došlo k porušení a k částečnému podemletí a sesuvu stávajícího zářezového svahu účelové komunikace v ulici Stará alej. Došlo

2 ke splavení povrchové úpravy zářezového svahu a k naplaveninám na vozovce účelové komunikace v dané ulici. Předkládaná dokumentace pro ohlášení stavby (DOS) řeší, v rámci opravy povodňových škod, nezbytné stavební úpravy zářezového svahu, včetně opravy vozovky, aby mohlo dojít opět k bezpečnému užívání stávající účelové komunikace. V první fázi se počítá se zpevněním zářezového svahu gabunovou zdí, následovat bude oprava vozovky účelové komunikace. Lemování vozovky je navrhováno nezpevněnou krajnicí. Směrové poměry účelové komunikace budou zachovány. Od km 0,051 do km 0,103 jsou navrhovány krajní sanace vozovky vpravo v šířce 1,5 m podél zárubní gabiónové zdi. V ostatní ploše v km 0,050 km 0,118 oprava živičného krytu vozovky s lemováním nezpevněnou krajnicí ze štěrkodrti. Vrchní stavba : Účelová komunikace OŽK vozovky : (č. 1) Asfaltový beton střednězrnný ACO 11 + (ABS I) tl. 50 mm Postřik postřik kationaktivní asf. emulzí PS-E 0,7 kg/m 2 Očištění stáv. podkladní vrstvy Účelová komunikace sanace vozovky : (č. 2) Asfaltový beton střednězrnný ACO 11 + (ABS I) tl. 50 mm Postřik postřik kationaktivní asf. emulzí PS-E 0,3 kg/m 2 Obalované kamenivo ACP 16 + (OKS I) tl. 80 mm Štěrkodrť ŠD A tl. 200 mm Štěrkodrť ŠD A tl. 200 mm Zhutnění zemní pláně na 50 MPa Celkem tl. 530 mm Na části úseku se, v podloží komunikace, mohou nacházet neúnosné zeminy. Veškeré geologické anomálie podloží, případně části neúnosného podloží komunikace, budou řešeny na stavbě, za účasti geologa na objednávku investora. Zárubní gabiónová zeď - bude zabezpečovat stabilitu paty zářezového svahu. Založení gabiónové zdi bude realizováno na hutněném štěrkovém polštáři tl. cca 0,20 m. Zajištění filtrační schopnosti je zajištěno použitím spojité frakce Základová spára bude připravena minimálně ve sklonu 10 % ve směru k zářezu. Spodní plocha gabiónové konstrukce bude uložena na základovou spáru upravenou ze štěrkodrti (se zhutněním), v tl. 200 mm. Dočasný zářezový svah nutno pažit příložným pažením!!!

3 Gabiónovou zeď zakládat po úsecích max. dl. 6,00 m!!! Před pracemi na dalším úseku musí být předchozí úsek dokončen. Montáž gabióny se usazují na upravenou základovou spáru (ze ŠD polštáře) a navzájem se propojují vázacím drátem v místech styku svislých hran průběžně nebo po 100 mm. Další vrstva gabiónů, která se ukládá na již vyplněnou vrstvu spodních gabiónů, se spojuje navíc s podkladem v místech styku kolmých stěn vrchních gabiónů s víky spodních gabiónů. Vázací drát musí mít stejnou tloušťku a kvalitu jako drát použitý na konstrukci gabiónu. Tahová pevnost drátu musí být vyšší než 400 MPa. Únosnost sítě je požadována min. hodnotou 40 kn/m. Velikost oka sítě je uvažována v rozměrech 100 mm/100 mm. Žárové pokovení drátů zinkem min. 260 g/m 2. Zábradlí dřevěné (90/90 mm a 50/50 mm) z dubových hranolů, bude osazeno na gabiónovou zeď, ukotvením pomocí ocelových pozinkovaných trnů do bet. patek profilu 300 mm (bet. směs C 20/25 XF3). Výška zábradlí 1200 mm s madlem a středními příčkami. Nové dřevěné zábradlí bude opatřeno fungicidním nátěrem. Uložení živičných zemin a sutí : - asfaltobetonový zrecyklovaný materiál a štěrdodrti, které se použijí zpět při opravě ÚK, se přemístí na staveništní deponii zhotovitele stavby - přebytečný a nevhodný materiál bude uložen na skládku zhotovitele stavby Zvlášť upozorňuji zhotovitele stavby na skutečnost, že se v dané ploše nacházejí stávající inženýrské sítě. Nutno nechat vytýčit. Začátek staničení opravy komunikace je v místě začátku dlážděné plochy pro nádoby na TKO vlevo podél opravované komunikace, začátek opravy komunikace (km 0,050) v místě PRIS a svítidla VO vpravo, konec úseku v místě svítidla VO č.6 vpravo. Celková délka staničeného úseku 118,0 m, celková délka opravovaného úseku vozovky 68,0 m, šířka vozovky 3,0 m (dle situace). Oprava povrchu vozovky s živičným krytem, sanace vozovky s živičným krytem s nestmelenými podkladními vrstvami s lemováním nezpevněnými krajnicemi ze štěrkodrti. V km 0,051 km 0,103 krajní sanace vozovky vpravo v šířce 1,5 m podél zárubní gabiónové zdi. V ostatní ploše v km 0,050 km 0,118 oprava živičného krytu vozovky s lemováním nezpevněnou krajnicí ze štěrkodrti. Podél vozovky v km 0,052 km 0,101 vpravo zárubní gabiónová zeď délky 49,0 m, základová drátokamenná matrace tl. 0,5 m na štěrkodrťovém polštáři tl. 200 mm. Dřík tvoří dvě gabiónové vrstvy na výšku rozměrů (1,0 x 1,0 x 1,0 m). Za rubem zárubní zdi filtrační zásyp ze štěrkodrti. Na zárubní zdi bude osazeno dřevěné zábradlí výšky 1,2 m, celková délka zábradlí 48,5 m.

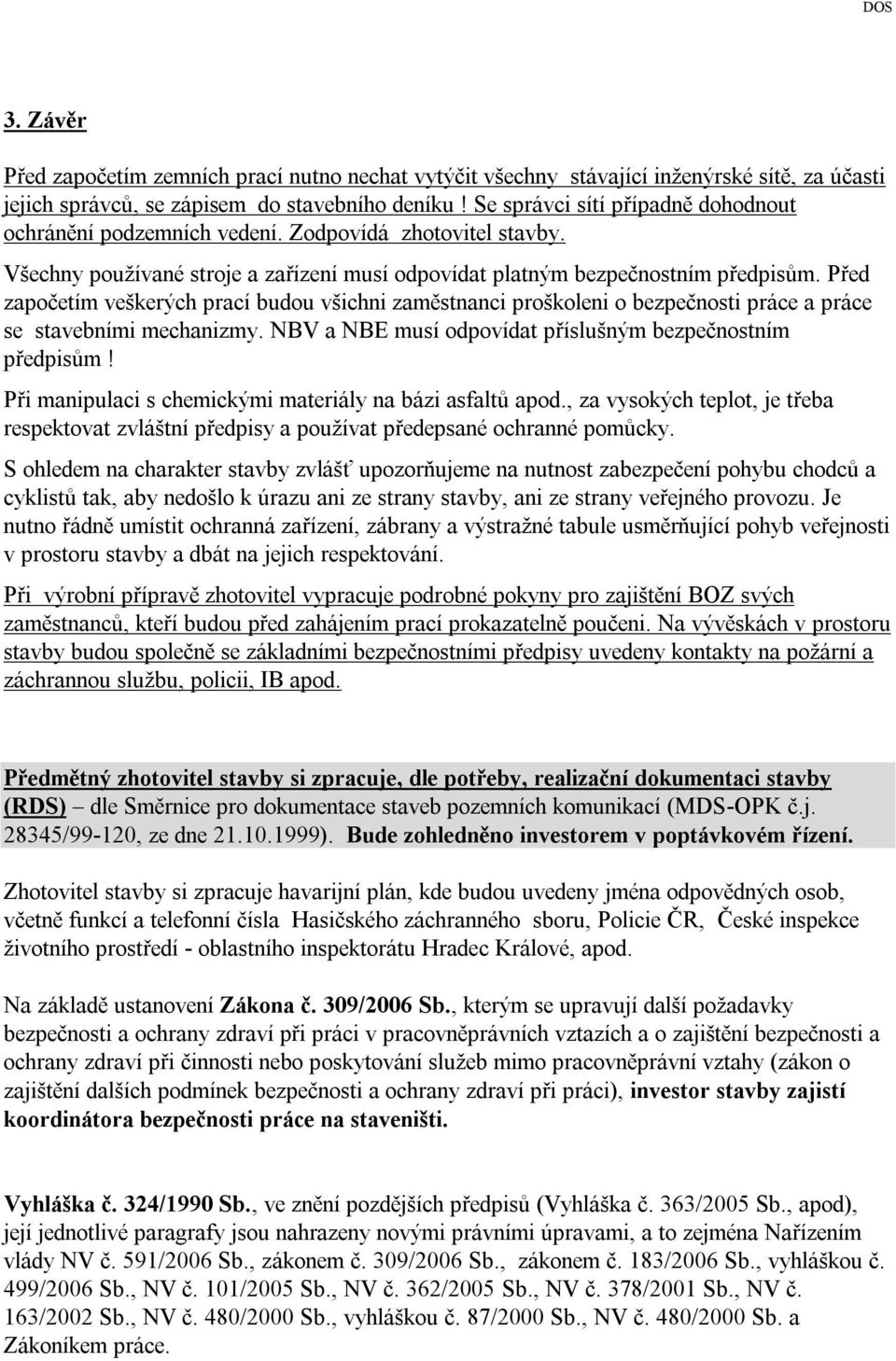

4 3. Závěr Před započetím zemních prací nutno nechat vytýčit všechny stávající inženýrské sítě, za účasti jejich správců, se zápisem do stavebního deníku! Se správci sítí případně dohodnout ochránění podzemních vedení. Zodpovídá zhotovitel stavby. Všechny používané stroje a zařízení musí odpovídat platným bezpečnostním předpisům. Před započetím veškerých prací budou všichni zaměstnanci proškoleni o bezpečnosti práce a práce se stavebními mechanizmy. NBV a NBE musí odpovídat příslušným bezpečnostním předpisům! Při manipulaci s chemickými materiály na bázi asfaltů apod., za vysokých teplot, je třeba respektovat zvláštní předpisy a používat předepsané ochranné pomůcky. S ohledem na charakter stavby zvlášť upozorňujeme na nutnost zabezpečení pohybu chodců a cyklistů tak, aby nedošlo k úrazu ani ze strany stavby, ani ze strany veřejného provozu. Je nutno řádně umístit ochranná zařízení, zábrany a výstražné tabule usměrňující pohyb veřejnosti v prostoru stavby a dbát na jejich respektování. Při výrobní přípravě zhotovitel vypracuje podrobné pokyny pro zajištění BOZ svých zaměstnanců, kteří budou před zahájením prací prokazatelně poučeni. Na vývěskách v prostoru stavby budou společně se základními bezpečnostními předpisy uvedeny kontakty na požární a záchrannou službu, policii, IB apod. Předmětný zhotovitel stavby si zpracuje, dle potřeby, realizační dokumentaci stavby (RDS) dle Směrnice pro dokumentace staveb pozemních komunikací (MDS-OPK č.j /99-120, ze dne ). Bude zohledněno investorem v poptávkovém řízení. Zhotovitel stavby si zpracuje havarijní plán, kde budou uvedeny jména odpovědných osob, včetně funkcí a telefonní čísla Hasičského záchranného sboru, Policie ČR, České inspekce životního prostředí - oblastního inspektorátu Hradec Králové, apod. Na základě ustanovení Zákona č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci), investor stavby zajistí koordinátora bezpečnosti práce na staveništi. Vyhláška č. 324/1990 Sb., ve znění pozdějších předpisů (Vyhláška č. 363/2005 Sb., apod), její jednotlivé paragrafy jsou nahrazeny novými právními úpravami, a to zejména Nařízením vlády NV č. 591/2006 Sb., zákonem č. 309/2006 Sb., zákonem č. 183/2006 Sb., vyhláškou č. 499/2006 Sb., NV č. 101/2005 Sb., NV č. 362/2005 Sb., NV č. 378/2001 Sb., NV č. 163/2002 Sb., NV č. 480/2000 Sb., vyhláškou č. 87/2000 Sb., NV č. 480/2000 Sb. a Zákoníkem práce.

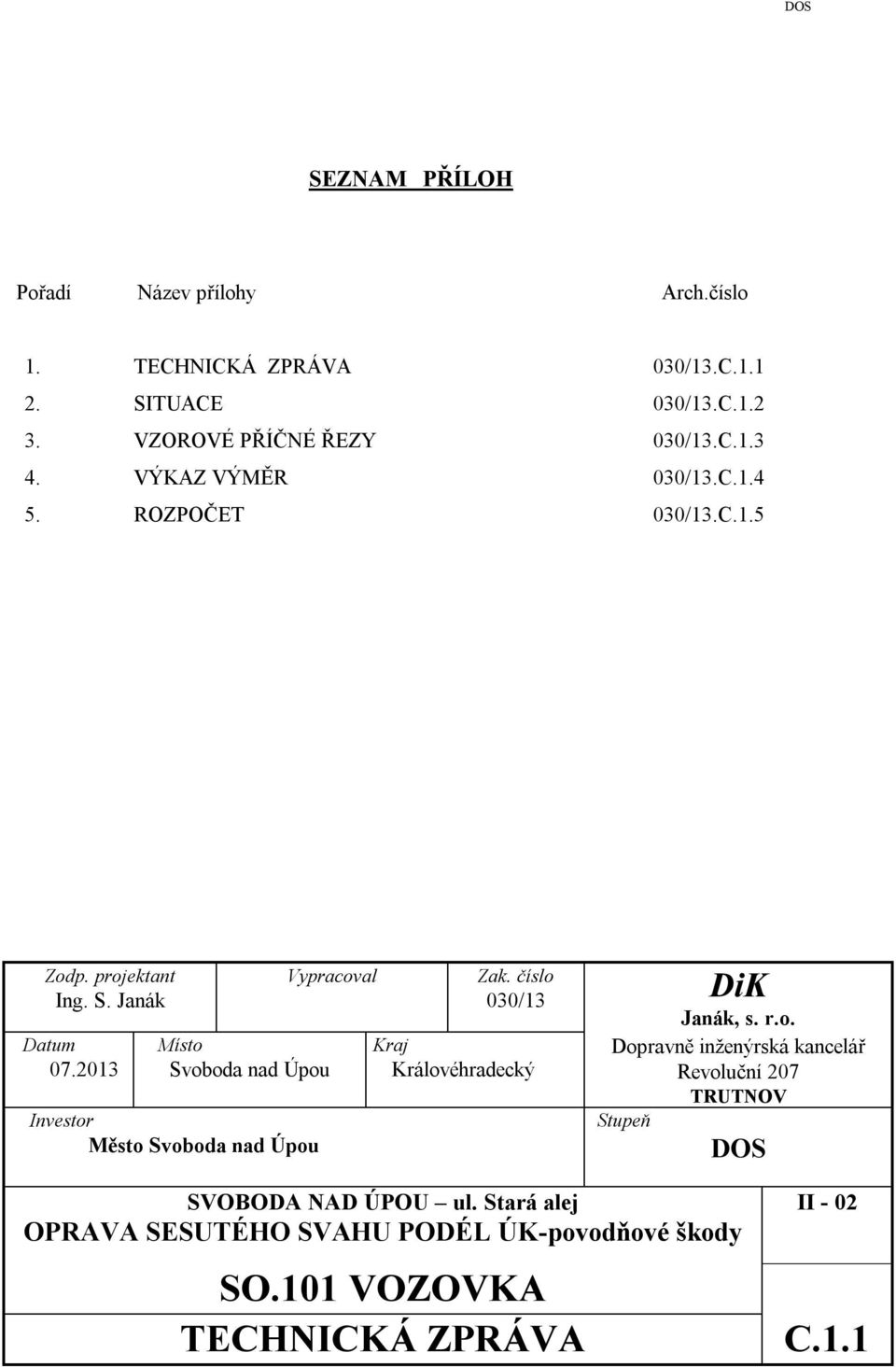

5 SEZNAM PŘÍLOH Pořadí Název přílohy Arch.číslo 1. TECHNICKÁ ZPRÁVA 030/13.C SITUACE 030/13.C VZOROVÉ PŘÍČNÉ ŘEZY 030/13.C VÝKAZ VÝMĚR 030/13.C ROZPOČET 030/13.C.1.5 Zodp. projektant Ing. S. Janák Datum Vypracoval Místo Svoboda nad Úpou Investor Město Svoboda nad Úpou Kraj Královéhradecký Zak. číslo 030/13 DiK Janák, s. r.o. Dopravně inženýrská kancelář Revoluční 207 TRUTNOV Stupeň DOS SVOBODA NAD ÚPOU ul. Stará alej OPRAVA SESUTÉHO SVAHU PODÉL ÚK-povodňové škody SO.101 VOZOVKA TECHNICKÁ ZPRÁVA II - 02 C.1.1

6 Město Svoboda nad Úpou II 02 Ulice Stará alej Svoboda nad Úpou K.ú. Svoboda nad Úpou OPRAVA SESUTÉHO SVAHU PODÉL ÚČELOVÉ KOMUNIKACE POVODŇOVÉ ŠKODY 030/13 DiK Janák, s.r.o Dopravně inženýrská kancelář Trutnov
