TECHNOLOGICKÝ LIST. Přehled konstrukcí. Technologie montáže. 1. Kovová konstrukce: 600 (625) 400 (417) 300 (313)

Transkript

1 Konstrukce: Sádrokartonové stěny na CW Požární odolnost EI 60 - konstrukční výška v závislosti na roztečích CW profilů a druhu opláštění až 15,5 metru Přehled konstrukcí Kód Konstr. Opláštění Tloušťka Konstrukce Minerální izolace Neprůzvučn. Požární Hmotnost Maximální výška*) Schema číslo z každé strany příčky Profil Rozteč min. tl. min.obj.hm. Rw **) odolnost EI Oblast A B,C1-C4,D (mm) (mm) (mm) (kg/m 3 ) (db) (minut) (kg/m 2 ) (mm) (mm) Stěny jednoduché s kovovou konstrukcí SK x RF(DF) CW cca SK x RF(DF) 12,5 200 CW cca x RF(DF) 12,5 200 CW _ 60 cca x RF(DF) 12,5 200 CW _ 60 cca SK x RF(DF) 12,5 225 CW Přípustná cca x RF(DF) 12,5 225 CW Přípustná _ 60 cca x RF(DF) 12,5 225 CW Přípustná _ 60 cca x RF(DF) CW Přípustná _ 60 cca ) 14 1) *) užitné kategorie ploch dle ČSN EN V prostorech se zvýšenou vzdušnou vlhkostí se místo desek RF(DF) použijí desky RFI(DFH2) **) Minimální požadavky na minerální izolaci: tl. 50 mm, objemová hmotnost 15 kg/m3. Tloušťka minerální izolace nesmí přesáhnout rozměr profilu CW. 1) Lze použít i v případě zatížení větrem (oblast zatížení E) - charakteristické zatížení 0,3 kn/m 2, tj. v návrhových hodnotách 0,42 kn/m 2 pro max. výšku mm (přípustný krátkodobý průhyb 1/250 až 1/200 H) Technologie montáže 600 (625) 400 (417) (313) 1. Kovová konstrukce: - Vodorovné profily UW150 na podlaze tl. plechu 0,6 mm, kotveny do podlahy po max. 800 mm, podloženy napojovacím těsněním v celé šířce (např. 2 x 70 mm) - Vodorovné profily na stropě UW150 atyp. tl. plechu 1 mm, délka příruby min. 70 mm, podloženy pruhy ze sádrokartonu jsou kotveny do konstrukce stropu po 800 mm, napojovací těsnění u stropu z materiálu s reakcí na oheň min. A2. (Tyto profily nejsou dodávány v rámci dodávky od Rigips s.r.o.) - Svislé profily CW 150 vloženy do vodorovných profilů UW, orientovány otevřenou stranou ve směru montáže, v roztečích po 600, 400, mm (dle požadovaných parametrů konkrétní stěny viz tabulka Přehled konstrukcí) - Profily CW lze délkově nastavovat dle následujících pokynů: Příčka_CW150_revize MDA.doc Tisk Strana 1

2 Napojení svislých profilů se provádí pomocí příložky z profilu UW (tl.0,6 mm) délky 200 cm. Délka příložky se rovnoměrně rozdělí na obě strany styku. Příložka může být i z profilu CW150. Vstřícně orientovaná příložka délky 200 cm se zasune do nastavovaných profilů tak, aby její délka byla rovnoměrně rozdělena na obě strany styku. Alternativně je možno profil CW 150 nastavit vzájemným zasunutím vstřícně orientovaných profilů. Délka přesahu je nejméně 100 cm. Na koncích přesahů a uprostřed jejich délky se profily vzájemně montážně spojí nýty, šrouby do plechu LB (typ 421, φ3,5 x 9,5 mm) nebo pomocí perforačních kleští. U sousedních profilů je třeba vystřídat úroveň napojení profilů nejméně o 200 cm. Celková délka jednotlivých stojin (profilů CW 150) musí korespondovat s řešením detailu tzv. kluzného napojení: Schéma kluzného napojení 40 mm u stropu - Na stropní konstrukci je nutno provést kluzné napojení umožňující dilataci min. 40 mm. 40 mm - Napojení je provedeno pomocí pruhů sádrokartonu šířky 150mm vzájemně spojených s UW150 (atyp)---- pozinkovaný ocelový plech profilu min.70/150/70mm, tl. plechu 1 mm (není součástí dodávky Rigips), výška pruhů musí zaručit výškový přesah opláštění min. 25 mm - Pruhy jsou podloženy napojovacím těsněním třídy reakce na oheň A1 nebo A2. - Spára mezi SDK deskami opláštění stěny a stropní konstrukcí je ponechána volná, viditelná hrana opláštění může být opatřena ohraňovací Alu-lištou. Pozn.: Min. dilatace z titulu požární odolnosti stěny je v závislosti na výšce stanovena v "Katalogu požárně odolných konstrukcí suché výstavby". Kluzné napojení na stěnu 150 mm 25 mm 10 mm 65 mm 40 mm 20 mm Pruhy sádrokartonu Napojovací těsnění (reakce na oheň A1, A2) - Na obvodovou konstrukci je nutno provést kluzné napojení umožňující dilataci do 10 mm. - Napojení je provedeno pomocí vzájemně spojených tří pruhů sádrokartonu tl. 15 mm šířky 150 mm - Pruhy jsou podloženy napojovacím těsněním třídy reakce na oheň A1 nebo A2 - Pruhy jsou k obvodové konstrukci připevněny v roztečích max. 800 mm (každý díl min. 2 šrouby) - Spára mezi SDK deskami opláštění stěny a stropní konstrukcí je ponechána volná, viditelná hrana opláštění může být opatřena ohraňovací Alu-lištou. Příčka_CW150_revize MDA.doc Tisk Strana 2

3 Opláštění: a) Opláštění 1 x RF 25 mm (lze použít pouze pro rozteč CW profilů mm) - Desky montovat výhradně svisle, s vystřídanými (převázanými) svislými spárami na každém CW profilu pouze spára z jedné strany příčky - Příčné (vodorovné) spáry sousedních desek v témže plášti vystřídat minimálně o 400 mm b) Opláštění 2 x RF (DF) 12,5 mm (lze použít pro rozteč CW profilů (313), 400(417) a 600(625) mm Desky obou vrstev opláštění z každé strany příčky lze montovat výhradně svisle, deskoklad (vystřídání spár na profilech a převázání jednotlivých vrstev je znázorněno na obrázcích - Příčné (vodorovné) spáry sousedních desek v témže plášti vystřídat minimálně o 400 mm - Příčné (vodorovné) spáry jednotlivých vrstev opláštění z jedné strany příčky musí být přesazeny alespoň o 1 cm 600 c) Opláštění 3 x RF (DF) 12,5 (15) mm (lze použít pro rozteč CW profilů (313), 400(417) a 600(625) mm: Desky všech tří vrstev opláštění z každé strany příčky lze montovat výhradně svisle, deskoklad (vystřídání spár na profilech a převázání jednotlivých vrstev je znázorněno na obrázcích - Příčné (vodorovné) spáry sousedních desek v témže plášti vystřídat minimálně o 400 mm - Příčné (vodorovné) spáry jednotlivých vrstev opláštění z jedné strany příčky musí být přesazeny alespoň o 1 cm 600 Příčka_CW150_revize MDA.doc Tisk Strana 3

4 Dilatace: Dilataci v ploše příčky je třeba provést tak, aby jeden dilatační celek nebyl půdorysně delší než 15 metrů a zároveň jeho plocha nepřesahovala 100 m 2. Tyto hranice lze překročit jen výjimečně, vždy jen po odsouhlasení CTP Rigips. Způsob provedení dilatace je jednotný, bez ohledu na druh opláštění příčky je dilatační vložka tvořena dvojicí profilů CW 100, opláštěných oboustranně deskami 2 x RF (DF) 12,5 mm. Hrany desek vnější vrstvy opláštění jsou opatřeny ALU L profilem do tmelu. Provedení dilatace (uspořádání profilů, desek a jejich vzájemné sešroubování) je patrné z obrázku: >20 >20 > Zabudování dveřních zárubní: Dveřní zárubeň do příček s konstrukcí CW 150 lze zabudovat pomocí "truhlíkových" profilů CW150+UW150 umístěných do ostění zárubně za těchto stanovených předpokladů: Šířka otvoru: max. 900 mm pro 1křídlové uspořádání max. 1800mm pro 2křídlové uspořádání Výška otvoru max mm Hmotnost dveřního křídla max. 25 kg Montáž zárubní větších rozměrů, či pro hmotnější dveřní křídla lze provést výhradně do speciálně nadimenzované zámečnické konstrukce staticky nezávislé na konstrukci SDK. Minerální izolace: Požadavky na kvalitu resp. tloušťku minerální izolace jsou stanoveny v tabulce Přehled konstrukcí. Minerální izolace se vkládá do příčky před zaklopením její dutiny (po opláštění první strany příčky). Musí vyplňovat spojitě celou plochu dutiny příčky a musí být upevněna proti sesunutí. Upevnění je provedeno pomocí příchytek Pendex, přilepených k rubu desek vnitřní vrstvy opláštění, zabezpečených přišroubováním do SDK desky. Příchytky Pendex jsou umístěny v poli mezi CW profily, jedna na každé 2 m výšky příčky a vždy dvě u horní příčné hrany pruhu izolace (při jejich napojování). Příčka_CW150_revize MDA.doc Tisk Strana 4

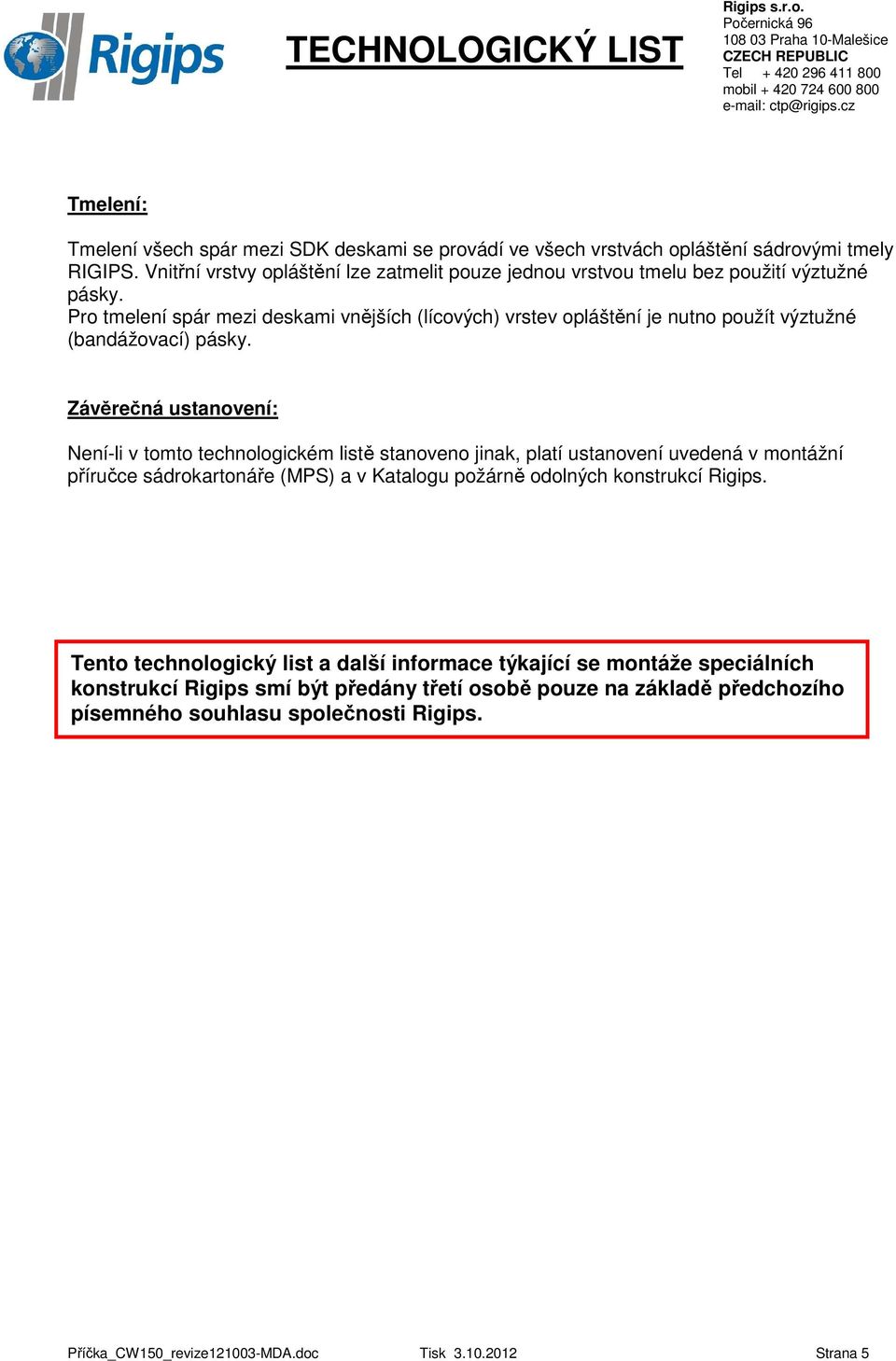

5 Tmelení: Tmelení všech spár mezi SDK deskami se provádí ve všech vrstvách opláštění sádrovými tmely RIGIPS. Vnitřní vrstvy opláštění lze zatmelit pouze jednou vrstvou tmelu bez použití výztužné pásky. Pro tmelení spár mezi deskami vnějších (lícových) vrstev opláštění je nutno použít výztužné (bandážovací) pásky. Závěrečná ustanovení: Není-li v tomto technologickém listě stanoveno jinak, platí ustanovení uvedená v montážní příručce sádrokartonáře (MPS) a v Katalogu požárně odolných konstrukcí Rigips. Tento technologický list a další informace týkající se montáže speciálních konstrukcí Rigips smí být předány třetí osobě pouze na základě předchozího písemného souhlasu společnosti Rigips. Příčka_CW150_revize MDA.doc Tisk Strana 5

6 Stěna CW150 Detail dilatace v ploše >20 > LEGENDA: 1 - Profil CW Šroub do plechu 421/3,5x9,5 mm 3-2x Pruh sádrokartonu RF 12,5 mm 4 - Ohraňovací profil ALU - L Příčka_CW150_revize MDA.doc Tisk Strana 6
