Kulové ventily z kované mosazi řady VG1000

Transkript

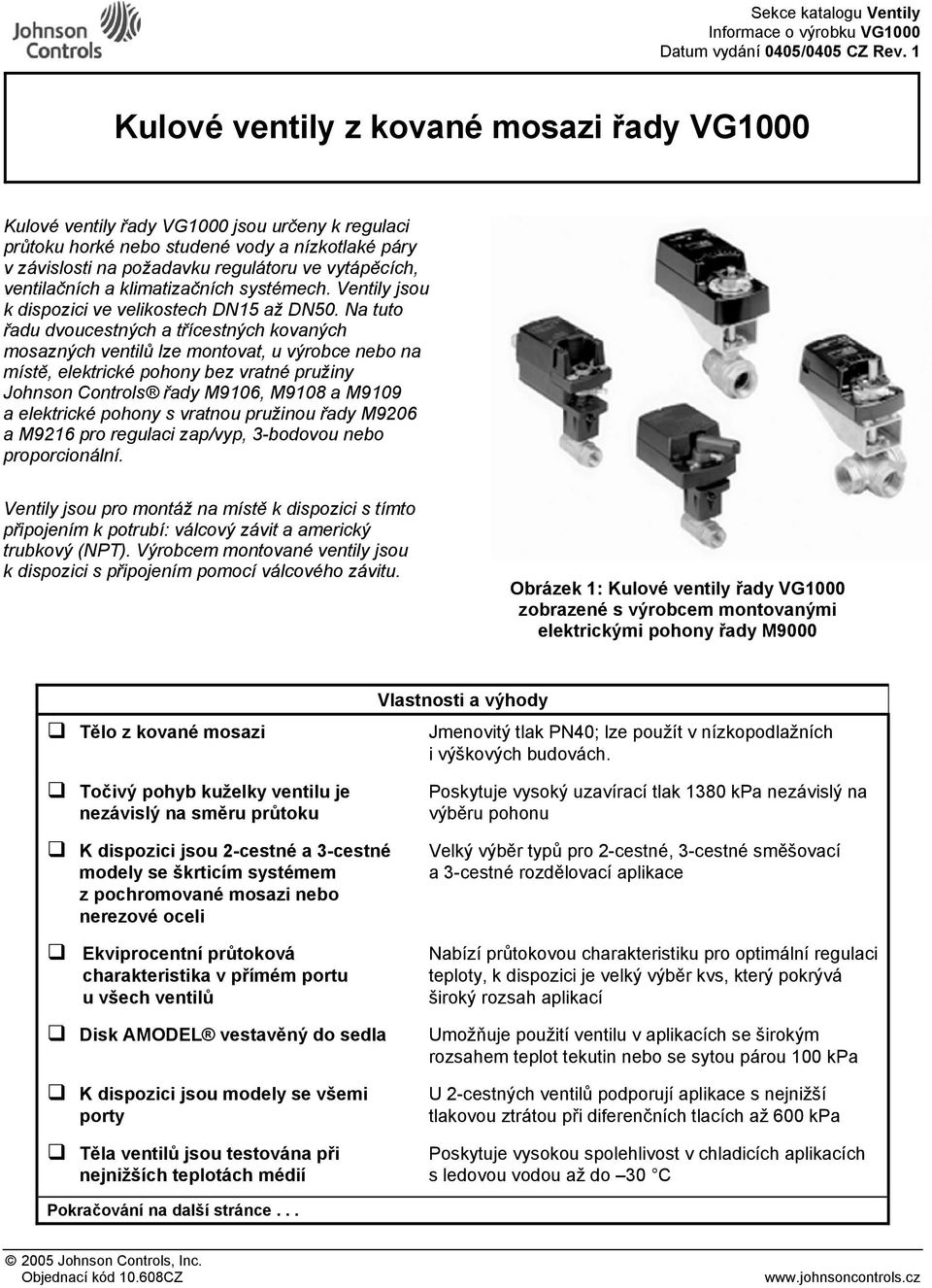

1 Sekce katalogu Ventily Informace o výrobku VG1000 Datum vydání 0405/0405 Z Rev. 1 Kulové ventily z kované mosazi řady VG1000 Kulové ventily řady VG1000 jsou určeny k regulaci průtoku horké nebo studené vody a nízkotlaké páry v závislosti na požadavku regulátoru ve vytápěcích, ventilačních a klimatizačních systémech. Ventily jsou k dispozici ve velikostech DN15 až DN50. Na tuto řadu dvoucestných a třícestných kovaných mosazných ventilů lze montovat, u výrobce nebo na místě, elektrické pohony bez vratné pružiny Johnson ontrols řady M9106, M9108 a M9109 a elektrické pohony s vratnou pružinou řady M9206 a M9216 pro regulaci zap/vyp, 3-bodovou nebo proporcionální. Ventily jsou pro montáž na místě k dispozici s tímto připojením k potrubí: válcový závit a americký trubkový (NPT). Výrobcem montované ventily jsou k dispozici s připojením pomocí válcového závitu. Obrázek 1: Kulové ventily řady VG1000 zobrazené s výrobcem montovanými elektrickými pohony řady M9000 Tělo z kované mosazi Točivý pohyb kuželky ventilu je nezávislý na směru průtoku Vlastnosti a výhody Jmenovitý tlak PN40; lze použít v nízkopodlažních i výškových budovách. Poskytuje vysoký uzavírací tlak 1380 kpa nezávislý na výběru pohonu K dispozici jsou 2-cestné a 3-cestné modely se škrticím systémem z pochromované mosazi nebo nerezové oceli Ekviprocentní průtoková charakteristika v přímém portu u všech ventilů Disk AMODEL vestavěný do sedla K dispozici jsou modely se všemi porty Těla ventilů jsou testována při nejnižších teplotách médií Velký výběr typů pro 2-cestné, 3-cestné směšovací a 3-cestné rozdělovací aplikace Nabízí průtokovou charakteristiku pro optimální regulaci teploty, k dispozici je velký výběr kvs, který pokrývá široký rozsah aplikací Umožňuje použití ventilu v aplikacích se širokým rozsahem teplot tekutin nebo se sytou párou 100 kpa U 2-cestných ventilů podporují aplikace s nejnižší tlakovou ztrátou při diferenčních tlacích až 600 kpa Poskytuje vysokou spolehlivost v chladicích aplikacích s ledovou vodou až do 30 Pokračování na další stránce Johnson ontrols, Inc. Objednací kód Z

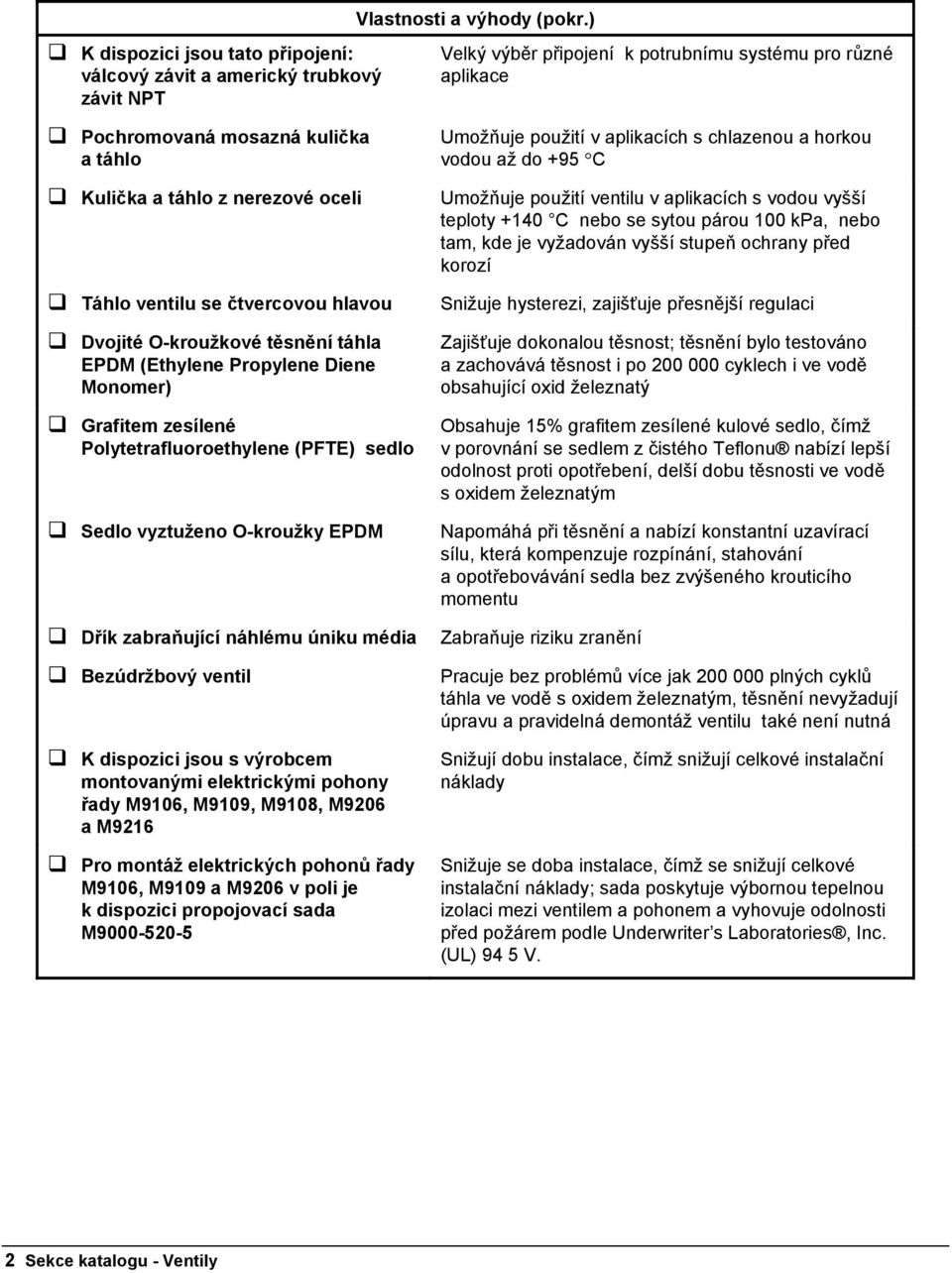

2 Vlastnosti a výhody (pokr.) K dispozici jsou tato připojení: válcový závit a americký trubkový závit NPT Pochromovaná mosazná kulička a táhlo Kulička a táhlo z nerezové oceli Táhlo ventilu se čtvercovou hlavou Dvojité O-kroužkové těsnění táhla EPDM (Ethylene Propylene Diene Monomer) Grafitem zesílené Polytetrafluoroethylene (PFTE) sedlo Sedlo vyztuženo O-kroužky EPDM Velký výběr připojení k potrubnímu systému pro různé aplikace Umožňuje použití v aplikacích s chlazenou a horkou vodou až do +95 Umožňuje použití ventilu v aplikacích s vodou vyšší teploty +140 nebo se sytou párou 100 kpa, nebo tam, kde je vyžadován vyšší stupeň ochrany před korozí Snižuje hysterezi, zajišťuje přesnější regulaci Zajišťuje dokonalou těsnost; těsnění bylo testováno a zachovává těsnost i po cyklech i ve vodě obsahující oxid železnatý Obsahuje 15% grafitem zesílené kulové sedlo, čímž v porovnání se sedlem z čistého Teflonu nabízí lepší odolnost proti opotřebení, delší dobu těsnosti ve vodě s oxidem železnatým Napomáhá při těsnění a nabízí konstantní uzavírací sílu, která kompenzuje rozpínání, stahování a opotřebovávání sedla bez zvýšeného krouticího momentu Dřík zabraňující náhlému úniku média Zabraňuje riziku zranění Bezúdržbový ventil K dispozici jsou s výrobcem montovanými elektrickými pohony řady M9106, M9109, M9108, M9206 a M9216 Pro montáž elektrických pohonů řady M9106, M9109 a M9206 v poli je k dispozici propojovací sada M Pracuje bez problémů více jak plných cyklů táhla ve vodě s oxidem železnatým, těsnění nevyžadují úpravu a pravidelná demontáž ventilu také není nutná Snižují dobu instalace, čímž snižují celkové instalační náklady Snižuje se doba instalace, čímž se snižují celkové instalační náklady; sada poskytuje výbornou tepelnou izolaci mezi ventilem a pohonem a vyhovuje odolnosti před požárem podle Underwriter s Laboratories, Inc. (UL) 94 5 V. 2 Sekce katalogu - Ventily

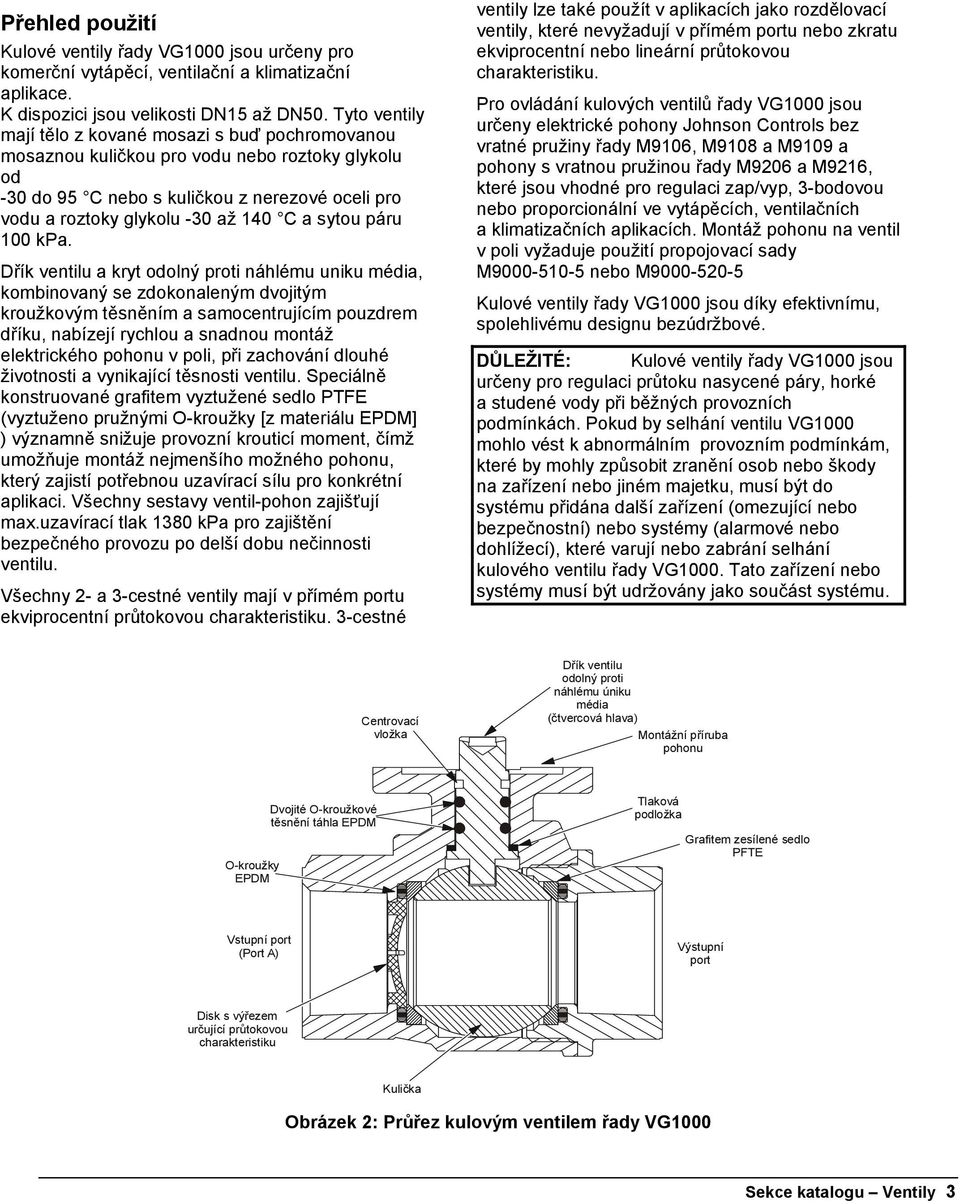

3 Přehled použití Kulové ventily řady VG1000 jsou určeny pro komerční vytápěcí, ventilační a klimatizační aplikace. K dispozici jsou velikosti DN15 až DN50. Tyto ventily mají tělo z kované mosazi s buď pochromovanou mosaznou kuličkou pro vodu nebo roztoky glykolu od -30 do 95 nebo s kuličkou z nerezové oceli pro vodu a roztoky glykolu -30 až 140 a sytou páru 100 kpa. Dřík ventilu a kryt odolný proti náhlému uniku média, kombinovaný se zdokonaleným dvojitým kroužkovým těsněním a samocentrujícím pouzdrem dříku, nabízejí rychlou a snadnou montáž elektrického pohonu v poli, při zachování dlouhé životnosti a vynikající těsnosti ventilu. Speciálně konstruované grafitem vyztužené sedlo PTFE (vyztuženo pružnými O-kroužky [z materiálu EPDM] ) významně snižuje provozní krouticí moment, čímž umožňuje montáž nejmenšího možného pohonu, který zajistí potřebnou uzavírací sílu pro konkrétní aplikaci. Všechny sestavy ventil-pohon zajišťují max.uzavírací tlak 1380 kpa pro zajištění bezpečného provozu po delší dobu nečinnosti ventilu. Všechny 2- a 3-cestné ventily mají v přímém portu ekviprocentní průtokovou charakteristiku. 3-cestné ventily lze také použít v aplikacích jako rozdělovací ventily, které nevyžadují v přímém portu nebo zkratu ekviprocentní nebo lineární průtokovou charakteristiku. Pro ovládání kulových ventilů řady VG1000 jsou určeny elektrické pohony Johnson ontrols bez vratné pružiny řady M9106, M9108 a M9109 a pohony s vratnou pružinou řady M9206 a M9216, které jsou vhodné pro regulaci zap/vyp, 3-bodovou nebo proporcionální ve vytápěcích, ventilačních a klimatizačních aplikacích. Montáž pohonu na ventil v poli vyžaduje použití propojovací sady M nebo M Kulové ventily řady VG1000 jsou díky efektivnímu, spolehlivému designu bezúdržbové. DŮLEŽITÉ: Kulové ventily řady VG1000 jsou určeny pro regulaci průtoku nasycené páry, horké a studené vody při běžných provozních podmínkách. Pokud by selhání ventilu VG1000 mohlo vést k abnormálním provozním podmínkám, které by mohly způsobit zranění osob nebo škody na zařízení nebo jiném majetku, musí být do systému přidána další zařízení (omezující nebo bezpečnostní) nebo systémy (alarmové nebo dohlížecí), které varují nebo zabrání selhání kulového ventilu řady VG1000. Tato zařízení nebo systémy musí být udržovány jako součást systému. entrovací vložka Dřík ventilu odolný proti náhlému úniku média (čtvercová hlava) Montážní příruba pohonu O-kroužky EPDM Dvojité O-kroužkové těsnění táhla EPDM Tlaková podložka Grafitem zesílené sedlo PFTE Vstupní port (Port A) Výstupní port Disk s výřezem určující průtokovou charakteristiku Kulička Obrázek 2: Průřez kulovým ventilem řady VG1000 Sekce katalogu Ventily 3

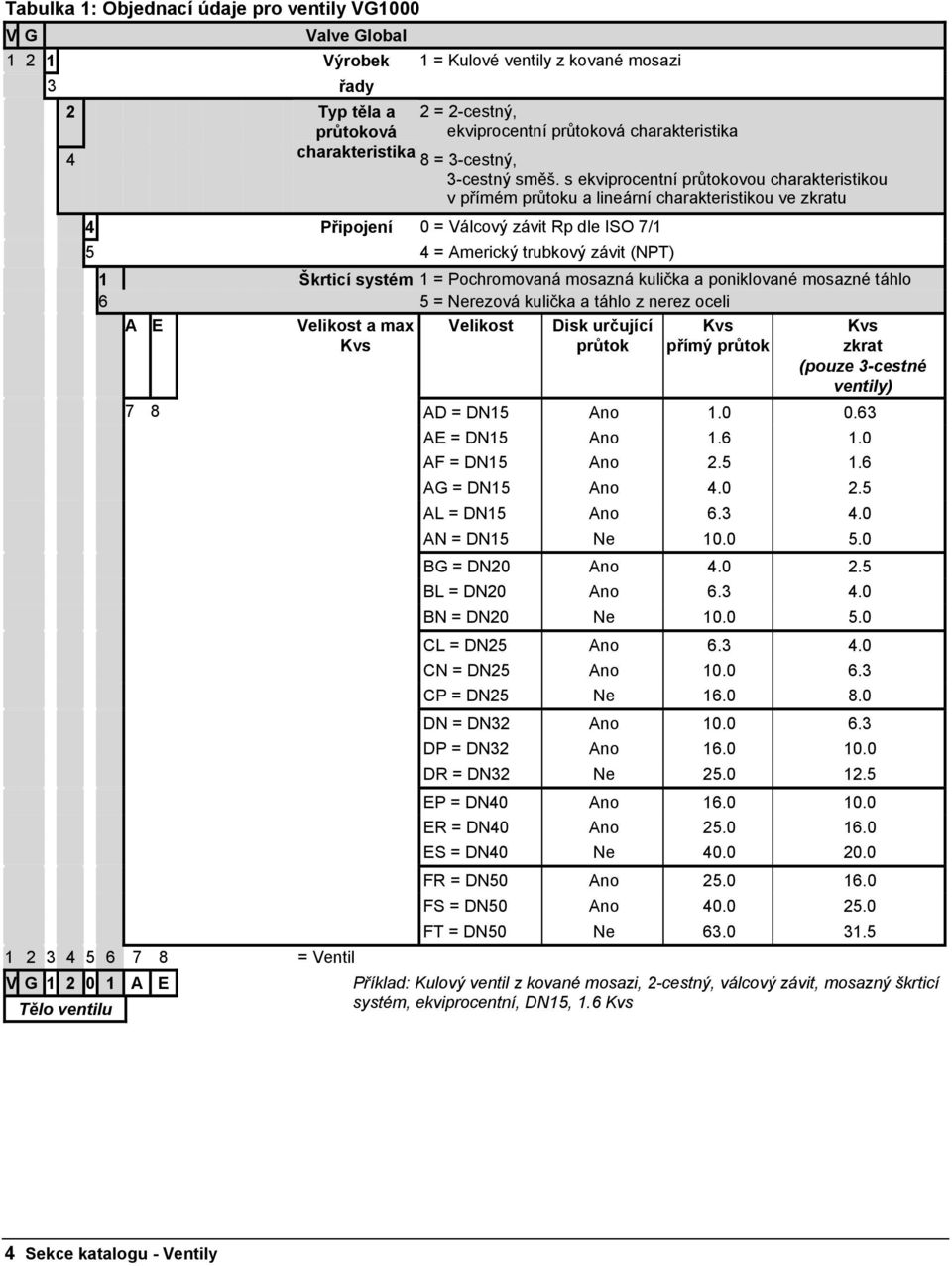

4 Tabulka 1: Objednací údaje pro ventily VG1000 V G Valve Global Výrobek 1 = Kulové ventily z kované mosazi 3 řady 2 Typ těla a průtoková 2 = 2-cestný, ekviprocentní průtoková charakteristika 4 charakteristika 8 = 3-cestný, 3-cestný směš. s ekviprocentní průtokovou charakteristikou v přímém průtoku a lineární charakteristikou ve zkratu 4 Připojení 0 = Válcový závit Rp dle ISO 7/1 5 4 = Americký trubkový závit (NPT) 1 Škrticí systém 1 = Pochromovaná mosazná kulička a poniklované mosazné táhlo 6 5 = Nerezová kulička a táhlo z nerez oceli A E Velikost a max Kvs Velikost Disk určující průtok Kvs přímý průtok Kvs zkrat (pouze 3-cestné ventily) 7 8 AD = DN AE = DN AF = DN AG = DN AL = DN AN = DN15 Ne BG = DN BL = DN BN = DN20 Ne L = DN N = DN P = DN25 Ne DN = DN DP = DN DR = DN32 Ne EP = DN ER = DN ES = DN40 Ne FR = DN FS = DN FT = DN50 Ne = Ventil V G A E Tělo ventilu Příklad: Kulový ventil z kované mosazi, 2-cestný, válcový závit, mosazný škrticí systém, ekviprocentní, DN15, 1.6 Kvs 4 Sekce katalogu - Ventily

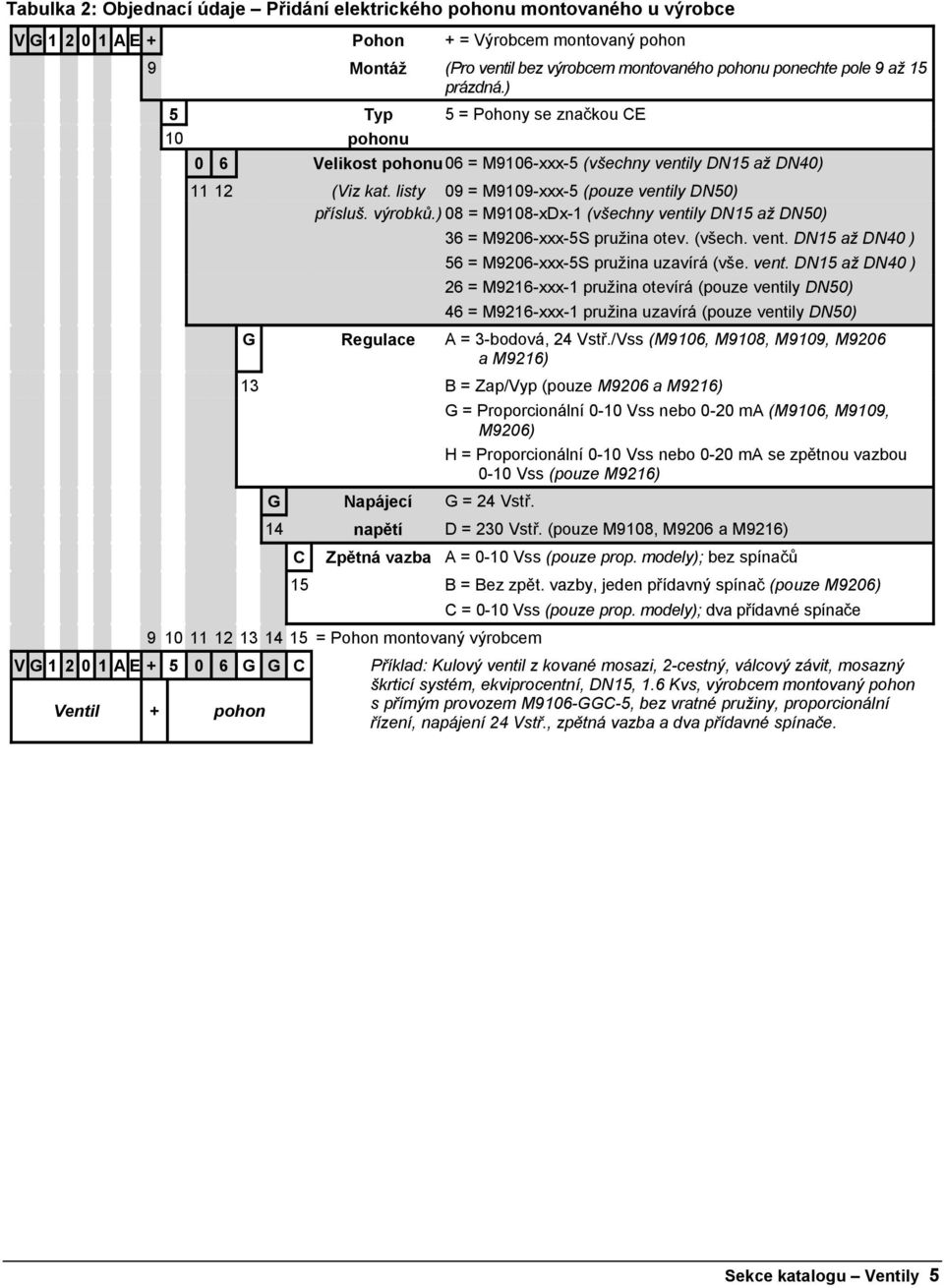

5 Tabulka 2: Objednací údaje Přidání elektrického pohonu montovaného u výrobce V G A E + Pohon + = Výrobcem montovaný pohon 9 Montáž (Pro ventil bez výrobcem montovaného pohonu ponechte pole 9 až 15 prázdná.) 5 Typ 5 = Pohony se značkou E 10 pohonu 0 6 Velikost pohonu06 = M9106-xxx-5 (všechny ventily DN15 až DN40) (Viz kat. listy 09 = M9109-xxx-5 (pouze ventily DN50) přísluš. výrobků.) 08 = M9108-xDx-1 (všechny ventily DN15 až DN50) 36 = M9206-xxx-5S pružina otev. (všech. vent. DN15 až DN40 ) 56 = M9206-xxx-5S pružina uzavírá (vše. vent. DN15 až DN40 ) 26 = M9216-xxx-1 pružina otevírá (pouze ventily DN50) 46 = M9216-xxx-1 pružina uzavírá (pouze ventily DN50) G Regulace A = 3-bodová, 24 Vstř./Vss (M9106, M9108, M9109, M9206 a M9216) 13 B = Zap/Vyp (pouze M9206 a M9216) G Napájecí G = 24 Vstř. G = Proporcionální 0-10 Vss nebo 0-20 ma (M9106, M9109, M9206) H = Proporcionální 0-10 Vss nebo 0-20 ma se zpětnou vazbou 0-10 Vss (pouze M9216) 14 napětí D = 230 Vstř. (pouze M9108, M9206 a M9216) Zpětná vazba A = 0-10 Vss (pouze prop. modely); bez spínačů 15 B = Bez zpět. vazby, jeden přídavný spínač (pouze M9206) = 0-10 Vss (pouze prop. modely); dva přídavné spínače = Pohon montovaný výrobcem V G A E G G Příklad: Kulový ventil z kované mosazi, 2-cestný, válcový závit, mosazný škrticí systém, ekviprocentní, DN15, 1.6 Kvs, výrobcem montovaný pohon Ventil + pohon s přímým provozem M9106-GG-5, bez vratné pružiny, proporcionální řízení, napájení 24 Vstř., zpětná vazba a dva přídavné spínače. Sekce katalogu Ventily 5

6 Výběr elektrického pohonu Na kulové ventily řady VG1000 lze montovat, výrobcem nebo na místě, elektrické pohony bez vratné pružiny Johnson ontrols řady M9106, M9108 a M9109. Montáž na místě vyžaduje propojovací sadu M nebo M V tabulkách 3 až 5 naleznete platné kombinace ventilů, pohonů a propojovacích sad. Pozn.: hcete-li u modelů M9106-AGx nebo M9109-AGx zabránit přílišnému opotřebení nebo příliš dlouhé době běhu, použijte regulátor nebo software, který nabízí funkci timeout, která blokuje signál v koncových pozicích. Více informací o těchto řadách pohonů a o dostupných modelech naleznete v: Katalogovém listu Elektrický pohon bez vratné pružiny řady M9106-xxx-5 (Objednací kód Z) Katalogovém listu M a 3- bodově řízené elektrické pohony klapek Katalogovém listu M9108 Proporcionálně řízené pohony klapek Katalogovém listu Elektrický pohon bez vratné pružiny řady M9109-xxx-5 (Objednací kód Z) Katalogovém listu Elektrický pohon s vratnou pružinou řady M9206-xxx-5 Katalogovém listu Elektrický pohon s vratnou pružinou řady M9216 Propojovací sada Propojovací sady M a M jsou určeny převážně pro montáž v poli elektrických pohonů bez vratné pružiny Johnson ontrols řady M9106, M9108 a M9109 a elektrických pohonů s vratnou pružinou řady M9206 a M9216 na kulové ventily řady VG1000. V tabulkách 3 až 5 naleznete platné kombinace ventilů, pohonů a propojovacích sad. Více informací o propojovací sadě M naleznete v katalogovém listu M (objednací kód Z) nebo instalačním návodu M Více informací o propojovací sadě M naleznete v katalogovém listu M (objednací kód Z) nebo instalačním návodu M (Part No ). 6 Sekce katalogu - Ventily

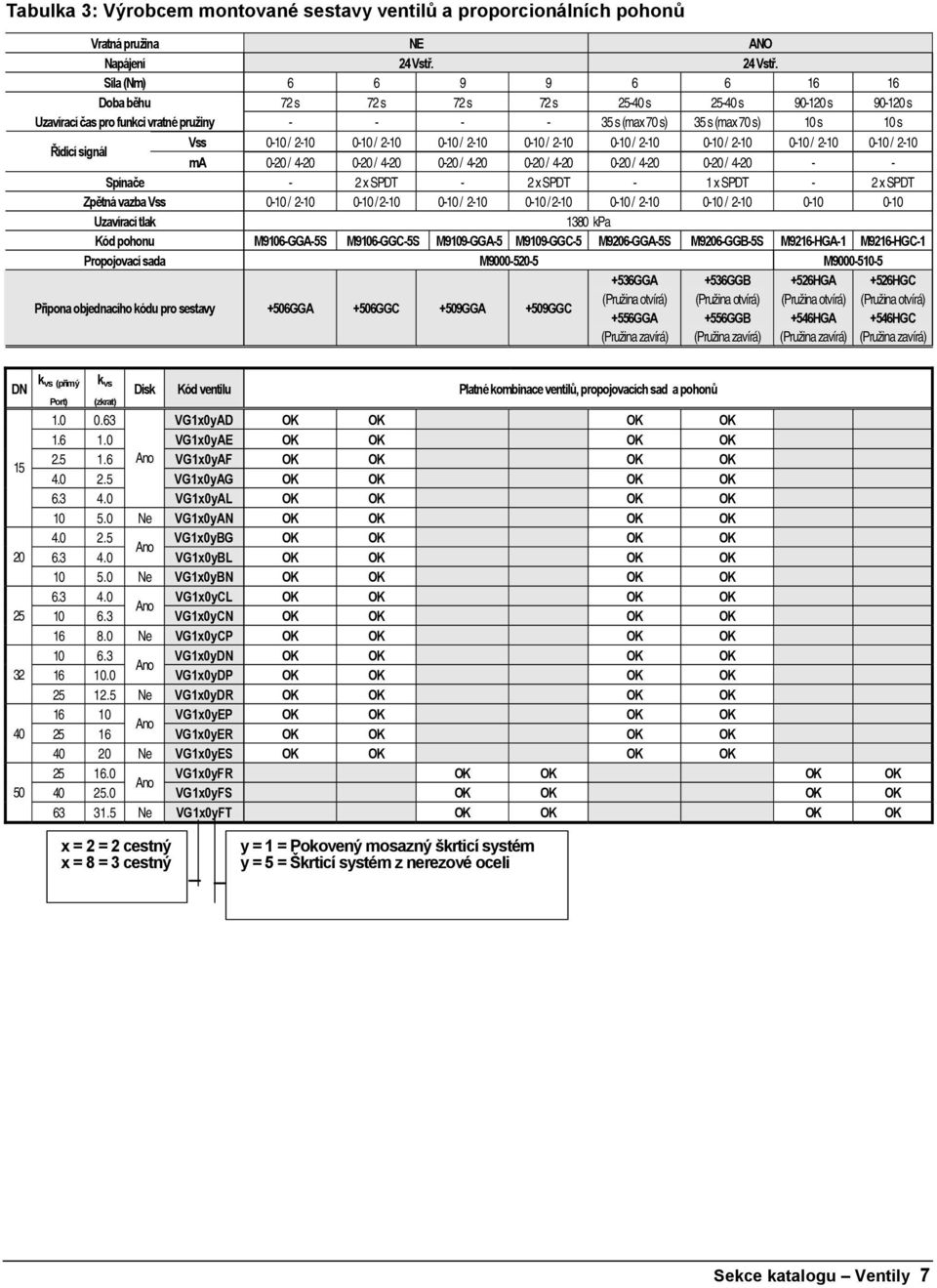

7 Tabulka 3: Výrobcem montované sestavy ventilů a proporcionálních pohonů Vratná pružina NE ANO Napájení 24 Vstř. 24 Vstř. Síla (Nm) Doba běhu 72 s 72 s 72 s 72 s s s s s Uzavírací čas pro funkci vratné pružiny s (max 70 s) 35 s (max 70 s) 10 s 10 s Řídicí signál Vss 0-10 / / / / / / / / 2-10 ma 0-20 / / / / / / Spínače - 2 x SPDT - 2 x SPDT - 1 x SPDT - 2 x SPDT Zpětná vazba Vss 0-10 / / / / / / Uzavírací tlak 1380 kpa Kód pohonu M9106-GGA-5S M9106-GG-5S M9109-GGA-5 M9109-GG-5 M9206-GGA-5S M9206-GGB-5S M9216-HGA-1 M9216-HG-1 Propojovací sada M M Přípona objednacího kódu pro sestavy +506GGA +506GG +509GGA +509GG +536GGA (Pružina otvírá) +556GGA (Pružina zavírá) +536GGB (Pružina otvírá) +556GGB (Pružina zavírá) +526HGA (Pružina otvírá) +546HGA (Pružina zavírá) +526HG (Pružina otvírá) +546HG (Pružina zavírá) DN k vs (přímý Port) k vs (zkrat) Disk Kód ventilu Platné kombinace ventilů, propojovacích sad a pohonů VG1x0yAD OK OK OK OK VG1x0yAE OK OK OK OK VG1x0yAF OK OK OK OK VG1x0yAG OK OK OK OK VG1x0yAL OK OK OK OK Ne VG1x0yAN OK OK OK OK VG1x0yBG OK OK OK OK VG1x0yBL OK OK OK OK Ne VG1x0yBN OK OK OK OK VG1x0yL OK OK OK OK VG1x0yN OK OK OK OK Ne VG1x0yP OK OK OK OK VG1x0yDN OK OK OK OK VG1x0yDP OK OK OK OK Ne VG1x0yDR OK OK OK OK VG1x0yEP OK OK OK OK VG1x0yER OK OK OK OK Ne VG1x0yES OK OK OK OK VG1x0yFR OK OK OK OK VG1x0yFS OK OK OK OK Ne VG1x0yFT OK OK OK OK x = 2 = 2 cestný x = 8 = 3 cestný y = 1 = Pokovený mosazný škrticí systém y = 5 = Škrticí systém z nerezové oceli Sekce katalogu Ventily 7

8 Tabulka 4: Výrobcem montované sestavy ventilů a 3-bodových pohonů Vratná pružina NE ANO Napájení 24Vstř. 230Vstř. 24Vstř. Síla ( Nm) Doba běhu 72 s 72 s 72 s 72 s s s 60 / 90 s 60 / 90 s s s Uzavírací čas pro funkci vratné pružiny s (max 70 s) 35 s (max 70 s) 10 s 10 s Řídicí signál 3-bodový 3-bodový 3-bodový 3-bodový 3-bodový 3-bodový 3-bodový 3-bodový 3-bodový 3-bodový Spínače - 2 x SPDT - 2 x SPDT - 2 x SPDT - 1 x SPDT - 2 x SPDT Zpětná vazba Uzavírací tlak Kód pohonu M9106-AGA- 5S M9106-AG- 5S 1380 kpa M9109-AGA-5 M9109-AG-5 M9108-ADA-1 M9108-AD-1 M9206-AGA-5S M9206-AGB-5S M9216-AGA-1 M9216-AG-1 Propojovací sada M M M M Přípona objednacího kódu pro sestavy +506AGA +506AG +509AGA +509AG +508ADA +508AD +536AGA (Pružina otvírá) +556AGA (Pružina zavírá) +536AGB (Pružina otvírá) +556AGB (Pružina zavírá) +526AGA (Pružina otvírá) +546AGA (Pružina zavírá) +526AG (Pružina otvírá) +526AG (Pružina zavírá) DN k vs k vs (přímý průtok (zkrat) Disk Kód ventilu Platné kombinace ventilů, propojovacích sad a pohonů VG1x0yAD OK OK OK OK OK OK VG1x0yAE OK OK OK OK OK OK VG1x0yAF OK OK OK OK OK OK VG1x0yAG OK OK OK OK OK OK VG1x0yAL OK OK OK OK OK OK Ne VG1x0yAN OK OK OK OK OK OK VG1x0yBG OK OK OK OK OK OK VG1x0yBL OK OK OK OK OK OK Ne VG1x0yBN OK OK OK OK OK OK VG1x0yL OK OK OK OK OK OK VG1x0yN OK OK OK OK OK OK Ne VG1x0yP OK OK OK OK OK OK VG1x0yDN OK OK OK OK OK OK VG1x0yDP OK OK OK OK OK OK Ne VG1x0yDR OK OK OK OK OK OK VG1x0yEP OK OK OK OK OK OK VG1x0yER OK OK OK OK OK OK Ne VG1x0yES OK OK OK OK OK OK VG1x0yFR OK OK OK OK OK OK VG1x0yFS OK OK OK OK OK OK Ne VG1x0yFT OK OK OK OK OK OK x = 2 = 2-cestný x = 8 = 3-cestný y = 1 = Pokovený mosazný škrticí systém y = 5 = Škrticí systém z nerezové oceli 8 Sekce katalogu - Ventily

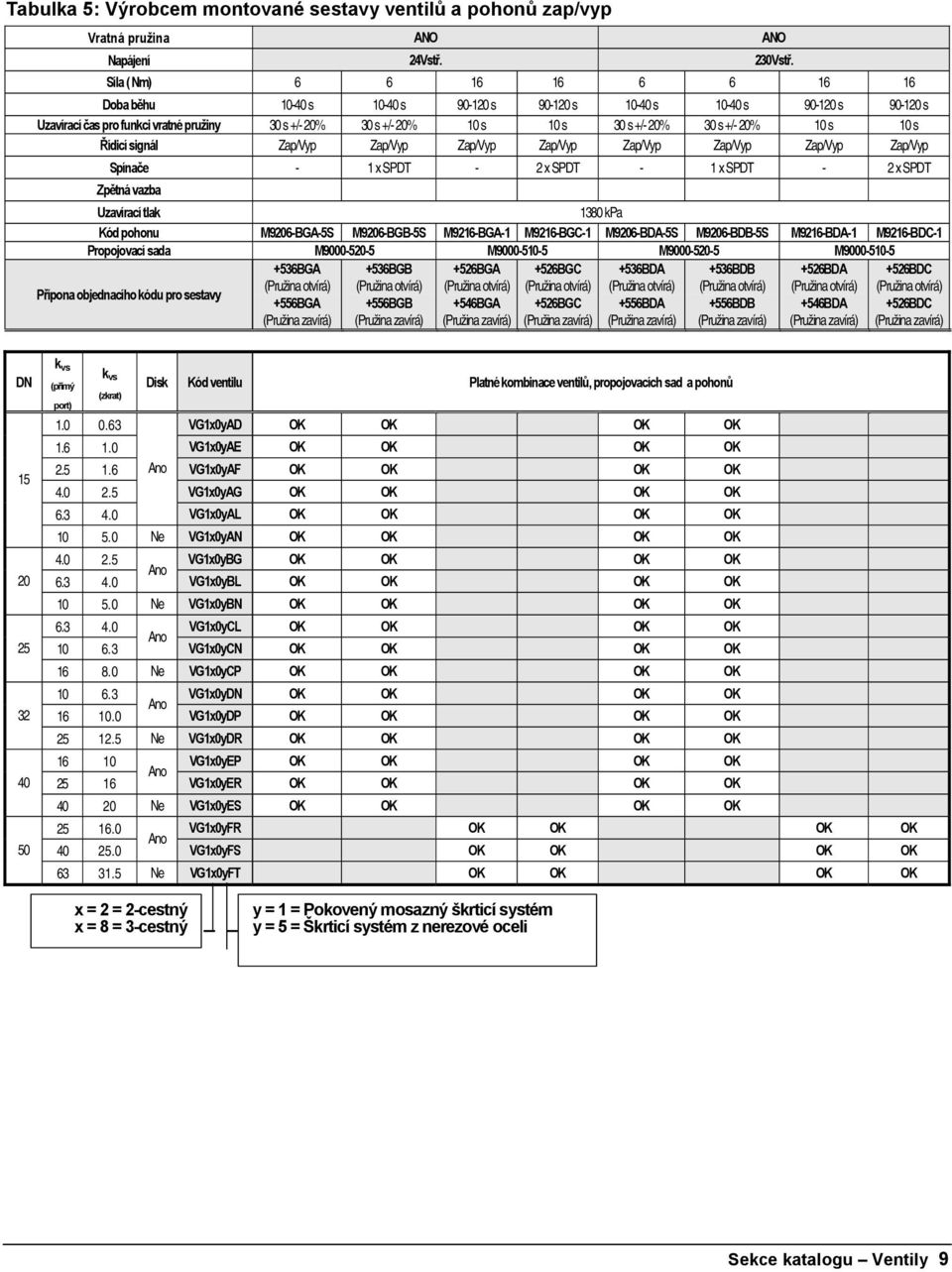

9 Tabulka 5: Výrobcem montované sestavy ventilů a pohonů zap/vyp Vratná pružina ANO ANO Napájení 24Vstř. 230Vstř. Síla ( Nm) Doba běhu s s s s s s s s Uzavírací čas pro funkci vratné pružiny 30 s +/- 20% 30 s +/- 20% 10 s 10 s 30 s +/- 20% 30 s +/- 20% 10 s 10 s Řídicí signál Zap/Vyp Zap/Vyp Zap/Vyp Zap/Vyp Zap/Vyp Zap/Vyp Zap/Vyp Zap/Vyp Spínače - 1 x SPDT - 2 x SPDT - 1 x SPDT - 2 x SPDT Zpětná vazba Uzavírací tlak 1380 kpa Kód pohonu M9206-BGA-5S M9206-BGB-5S M9216-BGA-1 M9216-BG-1 M9206-BDA-5S M9206-BDB-5S M9216-BDA-1 M9216-BD-1 Propojovací sada M M M M BGA +536BGB +526BGA +526BG +536BDA +536BDB +526BDA +526BD (Pružina otvírá) (Pružina otvírá) (Pružina otvírá) (Pružina otvírá) (Pružina otvírá) (Pružina otvírá) (Pružina otvírá) (Pružina otvírá) Přípona objednacího kódu pro sestavy +556BGA +556BGB +546BGA +526BG +556BDA +556BDB +546BDA +526BD (Pružina zavírá) (Pružina zavírá) (Pružina zavírá) (Pružina zavírá) (Pružina zavírá) (Pružina zavírá) (Pružina zavírá) (Pružina zavírá) DN k vs k vs (přímý port) (zkrat) Disk Kód ventilu Platné kombinace ventilů, propojovacích sad a pohonů VG1x0yAD OK OK OK OK VG1x0yAE OK OK OK OK VG1x0yAF OK OK OK OK VG1x0yAG OK OK OK OK VG1x0yAL OK OK OK OK Ne VG1x0yAN OK OK OK OK VG1x0yBG OK OK OK OK VG1x0yBL OK OK OK OK Ne VG1x0yBN OK OK OK OK VG1x0yL OK OK OK OK VG1x0yN OK OK OK OK Ne VG1x0yP OK OK OK OK VG1x0yDN OK OK OK OK VG1x0yDP OK OK OK OK Ne VG1x0yDR OK OK OK OK VG1x0yEP OK OK OK OK VG1x0yER OK OK OK OK Ne VG1x0yES OK OK OK OK VG1x0yFR OK OK OK OK VG1x0yFS OK OK OK OK Ne VG1x0yFT OK OK OK OK x = 2 = 2-cestný x = 8 = 3-cestný y = 1 = Pokovený mosazný škrticí systém y = 5 = Škrticí systém z nerezové oceli Sekce katalogu Ventily 9

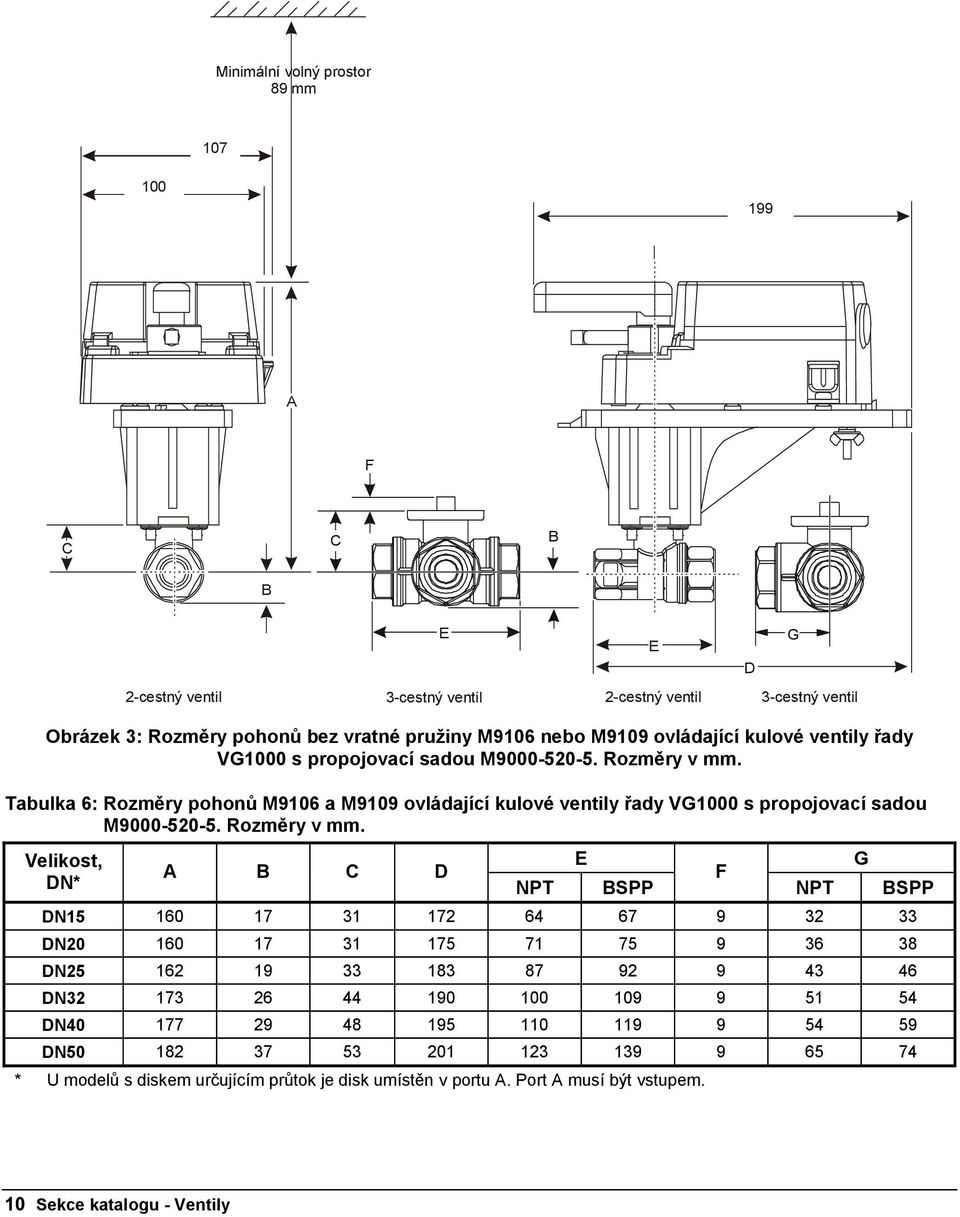

10 Minimální volný prostor 89 mm A F B B E E D G 2-cestný ventil 3-cestný ventil 2-cestný ventil 3-cestný ventil Obrázek 3: Rozměry pohonů bez vratné pružiny M9106 nebo M9109 ovládající kulové ventily řady VG1000 s propojovací sadou M Rozměry v mm. Tabulka 6: Rozměry pohonů M9106 a M9109 ovládající kulové ventily řady VG1000 s propojovací sadou M Rozměry v mm. Velikost, DN* A B D NPT E BSPP DN DN DN DN DN DN * U modelů s diskem určujícím průtok je disk umístěn v portu A. Port A musí být vstupem. F NPT G BSPP 10 Sekce katalogu - Ventily

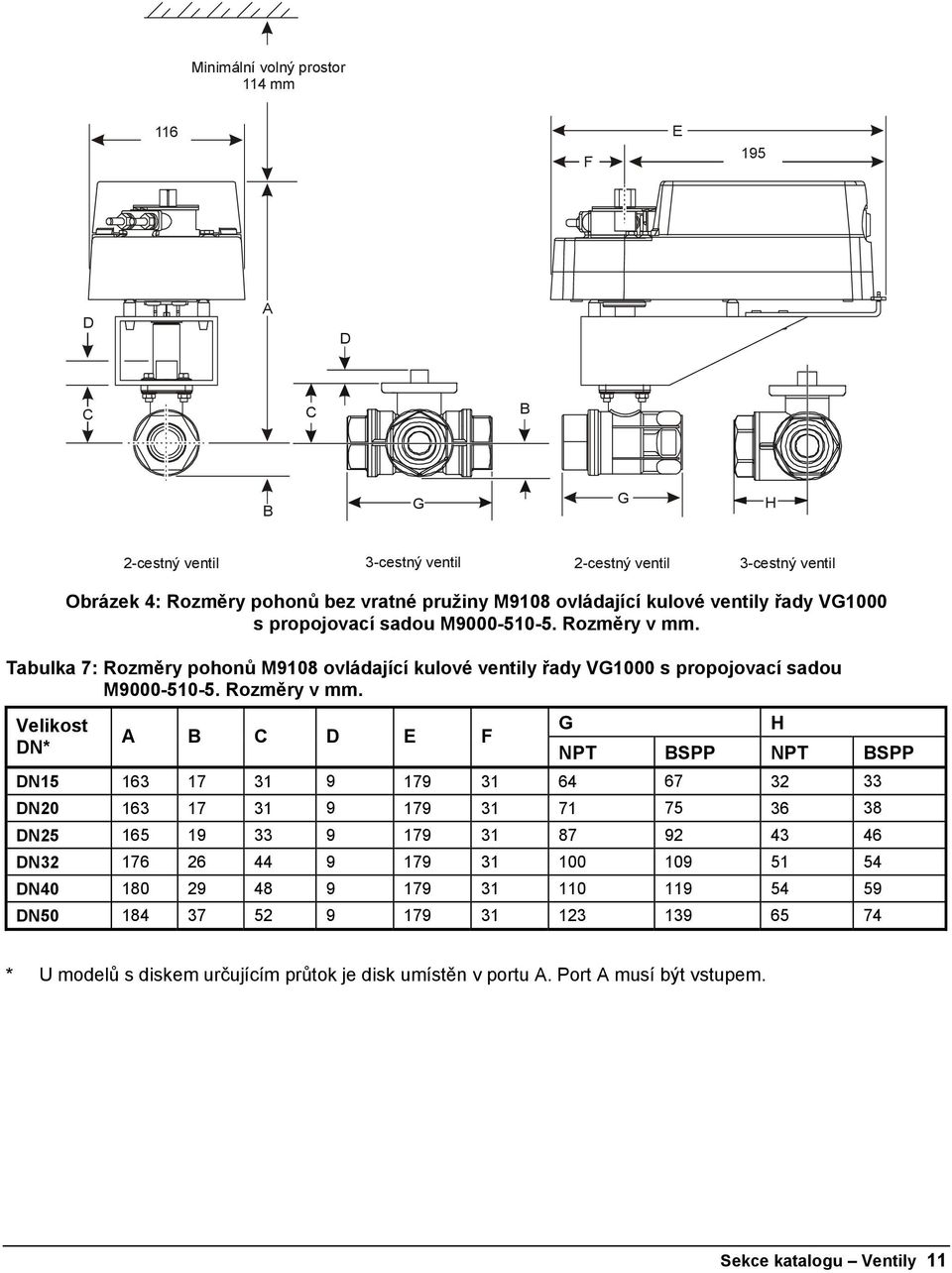

11 Minimální volný prostor 114 mm 116 F E 195 D A D B B G G H 2-cestný ventil 3-cestný ventil 2-cestný ventil 3-cestný ventil Obrázek 4: Rozměry pohonů bez vratné pružiny M9108 ovládající kulové ventily řady VG1000 s propojovací sadou M Rozměry v mm. Tabulka 7: Rozměry pohonů M9108 ovládající kulové ventily řady VG1000 s propojovací sadou M Rozměry v mm. Velikost DN* A B D E F G NPT BSPP NPT BSPP DN DN DN DN DN DN H * U modelů s diskem určujícím průtok je disk umístěn v portu A. Port A musí být vstupem. Sekce katalogu Ventily 11

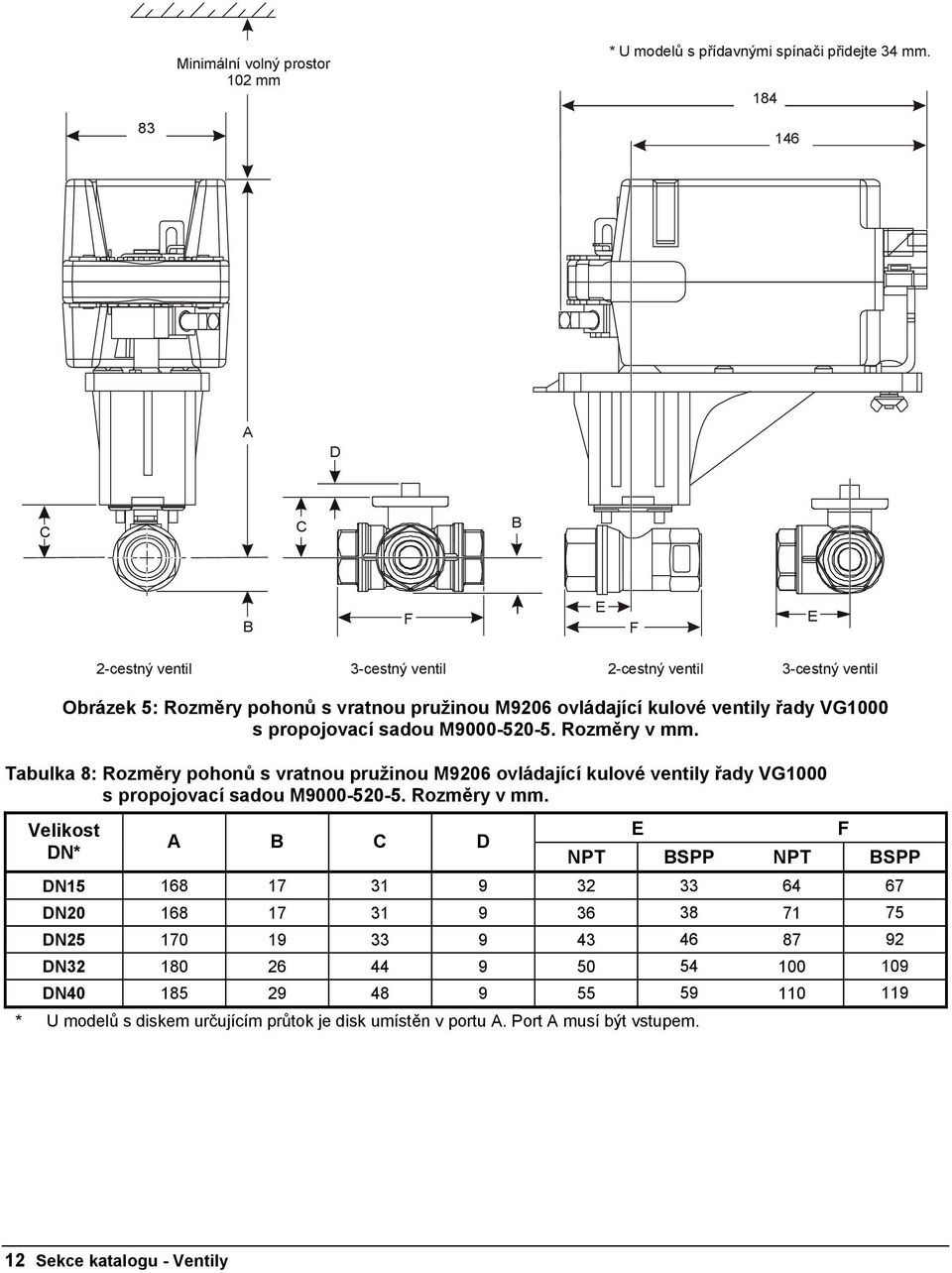

12 Minimální volný prostor 102 mm * U modelů s přídavnými spínači přidejte 34 mm A D B B F E F E 2-cestný ventil 3-cestný ventil 2-cestný ventil 3-cestný ventil Obrázek 5: Rozměry pohonů s vratnou pružinou M9206 ovládající kulové ventily řady VG1000 s propojovací sadou M Rozměry v mm. Tabulka 8: Rozměry pohonů s vratnou pružinou M9206 ovládající kulové ventily řady VG1000 s propojovací sadou M Rozměry v mm. Velikost DN* A B D E NPT BSPP NPT BSPP DN DN DN DN DN * U modelů s diskem určujícím průtok je disk umístěn v portu A. Port A musí být vstupem. F 12 Sekce katalogu - Ventily

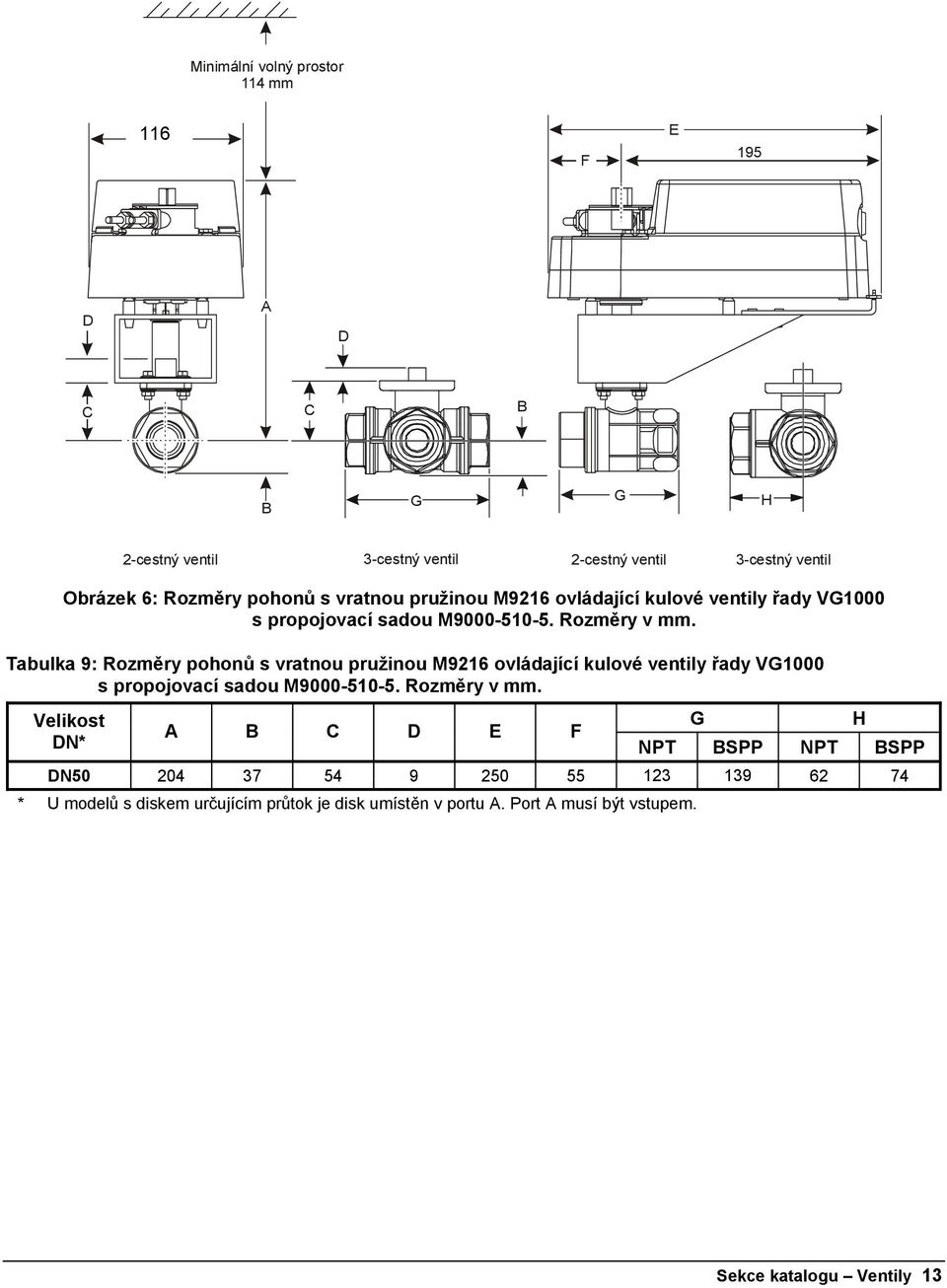

13 Minimální volný prostor 114 mm 4-9/16 E (116) 195 F 116 D A D B B G G H 2-cestný ventil 3-cestný ventil 2-cestný ventil 3-cestný ventil Obrázek 6: Rozměry pohonů s vratnou pružinou M9216 ovládající kulové ventily řady VG1000 s propojovací sadou M Rozměry v mm. Tabulka 9: Rozměry pohonů s vratnou pružinou M9216 ovládající kulové ventily řady VG1000 s propojovací sadou M Rozměry v mm. Velikost DN* A B D E F G NPT BSPP NPT BSPP DN * U modelů s diskem určujícím průtok je disk umístěn v portu A. Port A musí být vstupem. H Sekce katalogu Ventily 13

14 Tabulka 7: Přepravní hmotnosti Typ těla Přepravní hmotnost, Kód výrobku Velikost kg VG12xxAx 2-cestné DN VG12xxBx DN VG12xxx DN VG12xxDx DN VG12xxEx DN VG12xxFx DN VG18xxAx 3-cestné DN VG18xxBx DN VG18xxx DN VG18xxDx DN VG18xxEx DN VG18xxFx DN U sestav s pohony bez vratné pružiny řady M9106, M9108 a M9109 přidejte 1.5 kg; u sestav s pohony s vratnou pružinou řady M9206 přidejte 2.0 kg; u sestav s pohony s vratnou pružinou řady M9216 přidejte 3.6 kg. 14 Sekce katalogu - Ventily

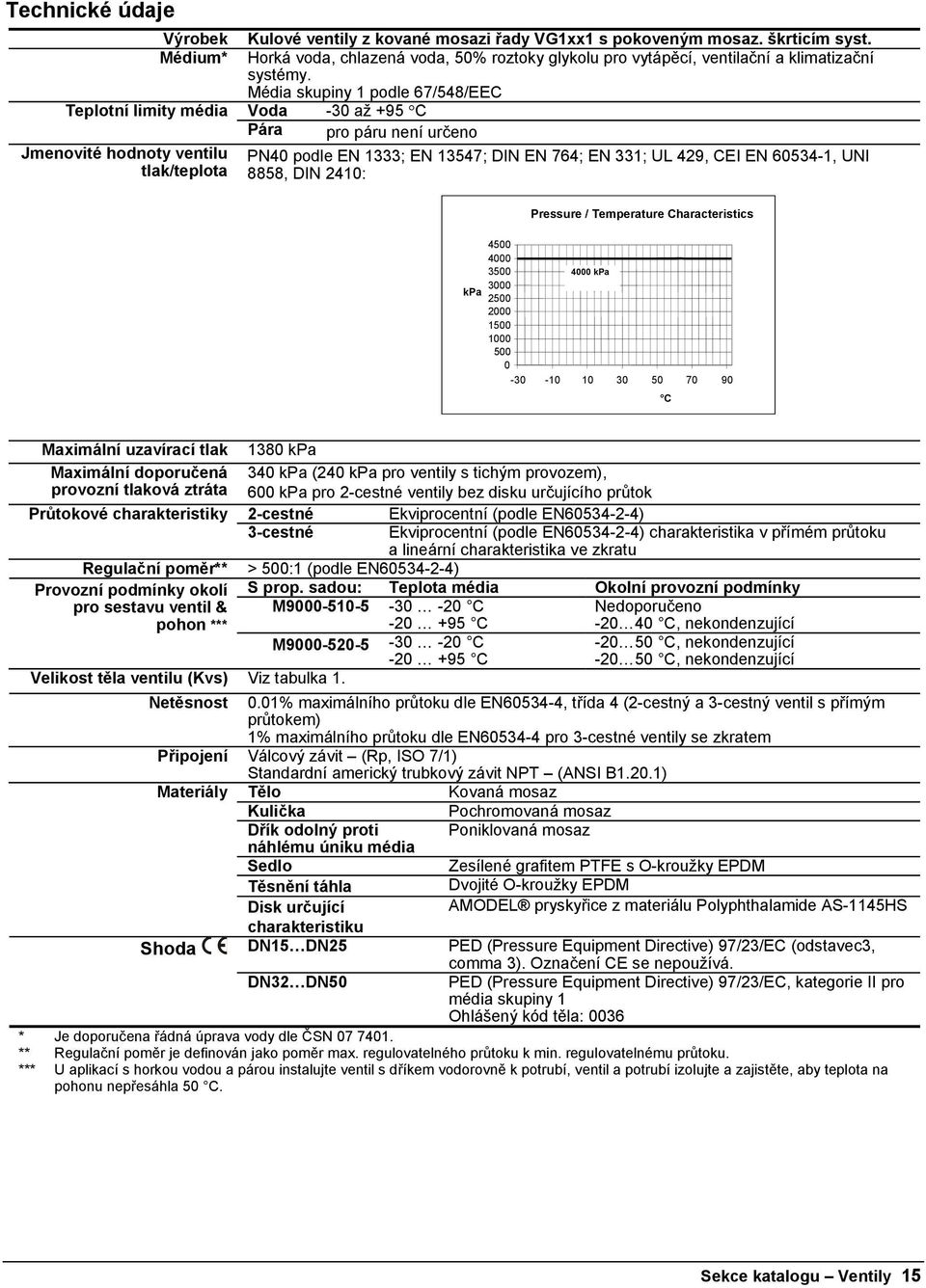

15 Technické údaje Výrobek Médium* Teplotní limity média Jmenovité hodnoty ventilu tlak/teplota Kulové ventily z kované mosazi řady VG1xx1 s pokoveným mosaz. škrticím syst. Horká voda, chlazená voda, 50% roztoky glykolu pro vytápěcí, ventilační a klimatizační systémy. Média skupiny 1 podle 67/548/EE Voda -30 až +95 Pára pro páru není určeno PN40 podle EN 1333; EN 13547; DIN EN 764; EN 331; UL 429, EI EN , UNI 8858, DIN 2410: Pressure / Temperature haracteristics kpa 3000 kpa Maximální uzavírací tlak 1380 kpa Maximální doporučená provozní tlaková ztráta 340 kpa (240 kpa pro ventily s tichým provozem), 600 kpa pro 2-cestné ventily bez disku určujícího průtok Průtokové charakteristiky 2-cestné Ekviprocentní (podle EN ) 3-cestné Ekviprocentní (podle EN ) charakteristika v přímém průtoku a lineární charakteristika ve zkratu Regulační poměr** > 500:1 (podle EN ) Provozní podmínky okolí S prop. sadou: Teplota média Okolní provozní podmínky pro sestavu ventil & M Nedoporučeno pohon *** , nekondenzující M , nekondenzující , nekondenzující Velikost těla ventilu (Kvs) Viz tabulka 1. Netěsnost 0.01% maximálního průtoku dle EN , třída 4 (2-cestný a 3-cestný ventil s přímým průtokem) 1% maximálního průtoku dle EN pro 3-cestné ventily se zkratem Připojení Válcový závit (Rp, ISO 7/1) Standardní americký trubkový závit NPT (ANSI B1.20.1) Materiály Tělo Kovaná mosaz Kulička Pochromovaná mosaz Dřík odolný proti Poniklovaná mosaz náhlému úniku média Sedlo Zesílené grafitem PTFE s O-kroužky EPDM Těsnění táhla Dvojité O-kroužky EPDM Disk určující charakteristiku AMODEL pryskyřice z materiálu Polyphthalamide AS-1145HS Shoda DN15 DN25 PED (Pressure Equipment Directive) 97/23/E (odstavec3, comma 3). Označení E se nepoužívá. DN32 DN50 PED (Pressure Equipment Directive) 97/23/E, kategorie II pro média skupiny 1 Ohlášený kód těla: 0036 * Je doporučena řádná úprava vody dle ČSN ** Regulační poměr je definován jako poměr max. regulovatelného průtoku k min. regulovatelnému průtoku. *** U aplikací s horkou vodou a párou instalujte ventil s dříkem vodorovně k potrubí, ventil a potrubí izolujte a zajistěte, aby teplota na pohonu nepřesáhla 50. Sekce katalogu Ventily 15

16 Technické údaje (pokračování) Výrobek Médium* Teplotní limity média Jmenovité hodnoty ventilu tlak/teplota 16 Sekce katalogu - Ventily Kulové ventily z kované mosazi řady VG1xx5 se škrticím systém z nerezové oceli Horká voda, chlazená voda, roztoky glykolu 50/50 a sytá pára 100 kpa pro vytápěcí, ventilační a klimatizační systémy. Média skupiny 1 podle 67/548/EE Voda -30 až +140 Pára max. 100 kpa PN40 podle EN 1333; EN 13547; DIN EN 764; EN 331; UL 429, EI EN , UNI 8858, DIN 2410: Pressure / Temperature haracteristics kpa 3000 kpa kpa Maximální uzavírací tlak 1380 kpa Maximální doporučená provozní tlaková ztráta 340 kpa (240 kpa pro ventily s tichým provozem), 600 kpa pro 2-cestné ventily bez disku určujícího průtok Průtokové charakteristiky 2-cestné Ekviprocentní (podle EN ) 3-cestné Ekviprocentní (podle EN ) charakteristika v přímém průtoku a lineární charakteristika ve zkratu Regulační poměr** > 500:1 (podle EN ) Provozní podmínky okolí S prop. sadou: Teplota média Okolní provozní podmínky pro sestavu ventil & M Nedoporučeno pohon *** , nekondenzující , nekondenzující Nedoporučeno M , nekondenzující , nekondenzující , nekondenzující , nekondenzující Velikost těla ventilu (Kvs) Viz tabulka 1. Netěsnost 0.01% maximálního průtoku dle EN , třída 4 (2-cestný a 3-cestný ventil s přímým průtokem) 1% maximálního průtoku dle EN pro 3-cestné ventily se zkratem Připojení Válcový závit (Rp, ISO 7/1) Standardní americký trubkový závit NPT (ANSI B1.20.1) Materiály Tělo Kovaná mosaz Kulička Nerezová ocel Dřík odolný proti Nerezová ocel náhlému úniku média Sedlo Zesílené grafitem PTFE s O-kroužky EPDM Těsnění táhla Dvojité O-kroužky EPDM Disk určující charakteristiku AMODEL pryskyřice z materiálu Polyphthalamide AS-1145HS Shoda DN15 DN25 PED (Pressure Equipment Directive) 97/23/E (odstavec3, comma 3). E se nepoužívá. DN32 DN50 PED (Pressure Equipment Directive) 97/23/E, kategorie II pro média skupiny 1 Ohlášený kód těla: 0036 * Je doporučena řádná úprava vody dle ČSN ** Regulační poměr je definován jako poměr max. regulovatelného průtoku k min. regulovatelnému průtoku. *** U aplikací s horkou vodou a párou instalujte ventil s dříkem vodorovně k potrubí, ventil a potrubí izolujte a zajistěte, aby teplota na pohonu nepřesáhla 50. Technické údaje jsou jmenovité a odpovídají přijatým průmyslovým standardům. Pro aplikace mimo tuto specifikaci kontaktujte místní kancelář Johnson ontrols. Firma Johnson ontrols neodpovídá za škody vzniklé nevhodným používáním tohoto výrobku. JOHNSON ONTROLS INTERNATIONAL, spol. s r.o. Budějovická 5, Praha 4 Tel , Fax
