1 STATIKA TUHÉHO TĚLESA Studijní text pro řešitele FO a ostatní zájemce o fyziku Bohumil Vybíral Obsah Úvod 3 1 Soustavy sil působících na těleso Síla Momentsílyvzhledemkbodu Momentsílyvzhledemknehybnéose Rovinnásoustavasilsespolečnýmpůsobištěm a)grafickéřešení b)početnířešení c)varignonovavěta Obecnárovinnásoustavasil a)soustavadvourovnoběžnýchsil b)momentovávěta c)silovádvojiceajejímoment d)rovnoběžnéposunutísílydolibovolnéhoboduvtělese e)výsleniceobecnérovinnésoustavysil Grafickéurčenívýslednicerovinnýchsoustavsil Těžiště Těžištětuhéhotělesa Těžištěplochyačáry Grafickéurčenítěžiště Rovnováha a uložení tělesa v rovině Podmínkyrovnováhytělesa Některénutnépodmínkyrovnováhysil a)rovnováhadvousil b)rovnováhatřísilvrovině Uloženítělesavrovině Principuvolněnízvazby,určováníreakcí

2 4 Řešení rovinných prutových soustav 32 5 Úlohy 36 Výsledky úloh 42 Literatura 45

3 Úvod Skutečná tělesa pevného skupenství, neboli pevná tělesa, se vyznačují tím, že vzdálenosti mezi částicemi, z nichž jsou složena, nejsou stálé. Působením sil se tyto vzdálenosti mění, vzniká deformace pevného tělesa. Tyto změny vzdáleností jsou u řady úloh z mechaniky zanedbatelné, a pokud nedojde působením sil k porušení soudržnosti tělesa, není nutné k nim přihlížet. Proto zavádíme pojem tuhé těleso. Je to model skutečného pevného tělesa, u kterého se definuje, že vzdálenosti mezi jednotlivými body tělesa jsou neproměnné při libovolných působících silách. Dále se definuje, že tvar tuhého tělesa a rozložení hmotnosti v něm je stejné jako u skutečného tělesa, přičemž rozložení hmotnosti se předpokládá spojité. Tohoto modelu nelze použít v případech, kdy se např. uplatňují pružné vlastnosti skutečného tělesa. Uvažujme o třech bodech tuhého tělesa, které neleží na jedné přímce, půjde např.obody1,2,3naobr.1.upevníme-linynítuhétělesotak,žejedenjeho bod, např. 1, bude ve vztažné soustavě nepohyblivý, mohou ostatní body opisovat trajektorie, které budou ležet na kulových 2 plochách se středem v bodě 1. Budouli ve vztažné soustavě dva body nepohyblivé, např. 1, 2, budou ostatní body tělesa opisovat kruhové trajektorie, jejichž společnou osou je přímka, na níž leží body 1, Zamezíme-li v uvažované vztažné soustavě i pohybu bodu 3, bude těleso v této Obr.1 vztažné soustavě nepohyblivé. Z této úvahy vyplývá, že poloha tuhého tělesa v prostoru je jednoznačně určena polohou jeho tří bodů, které neleží na téže přímce. Protože tyto body můžeme považovat za vrchly rovinného trojúhelníka, je poloha tuhého tělesa rovněž jednoznačně určena polohou libovolného trojúhelníka spřaženého s tělesem. Polohakaždéhozuvažovanýchbodů1,2,3jevevztažnésoustavěurčena třemi souřadnicemi, takže pro určení polohy tělesa máme celkem devět čísel. Všech těchto devět čísel však nelze nezávisle měnit, protože tím bychom mohli tři body tuhého tělesa umístit kamkoli do prostoru, což není vzhledem k tuhosti tělesa možné. Protože tedy 12 =konst, 23 =konst, 31 =konst, lze při pohybu volitnanejvýš3 3 3=6nezávislýchsouřadnictuhéhotělesa.Říkáme,že volné tuhé těleso konající obecný prostorový pohyb má šest stupňů volnosti. Toto zjištění je rozhodující pro celou mechaniku tuhého tělesa. Např. k jednoznačnému řešení prostorového pohybu tuhého tělesa je třeba řešit šest skalárních pohybových rovnic a k určení rovnováhy tuhého tělesa v prostoru je 3

4 třeba řešit šest skalárních podmínek rovnováhy. V mechanice tuhých těles často řešíme tzv. rovinné úlohy. Patří sem například vyšetřování pohybu tělesa, jehož body opisují trajektorie, které jsou rovinnými křivkami. Nebo půjde o vyšetřování rovnováhy tělesa, kdy soustava sil působících na těleso je rovinná. Podmínky řešitelnosti rovinných úloh jsou podstatně jednodušší než u obecných prostorových úloh. Vyplývá to i z počtu stupňů volnosti volného tuhého tělesa vykonávajícího rovinný pohyb. Tento počet určíme opět z úvahy o pohybu tuhésoustavytříbodůzobr.1.obecněvolenébody1,2,3opisujípřirovinném pohybu trajektorie, které leží ve třech vzájemně rovnoběžných rovinách. Tyto tři body, které vymezují trojúhelník, můžeme bez újmy obecnosti volit tak,abyleželyjenvjednéztěchtorovnoběžnýchrovin.pakjeovšemzřejmé, že k jednoznačnosti určení polohy tělesa při rovinném pohybu stačí uvažovat jen o jedné ze stran tohoto trojúhelníka, například o úsečce 12. Její poloha v rovině je určena třemi nezávislými souřadnicemi, např. dvěma kartézskými souřadnicemibodu1aúhlem,kterýsvíráúsečka12slibovolnoupřímkouvtéto rovině. Tedy volné tuhé těleso konající rovinný pohyb má tři stupně volnosti. Podle druhů řešených úloh se mechanika tuhého tělesa člení na: 1. statiku řeší podmínky rovnováhy tělesa, 2. kinematiku zabývá se pohybem tělesa bez zřetele k jeho příčinám, 3. dynamiku vyšetřuje souvislost mezi pohybem tělesa a silami a jejich momenty působícími na teleso. Vnašemtextuseomezímejennastatikutuhéhotělesa. 4

5 1 Soustavy sil působících na těleso 1.1 Síla Ve statice vyšetřujeme soustavy sil, které sestávají z jednotlivých sil. Síla se ve fyzice zavádí jako veličina, která je mírou dynamických účinků na těleso(síla jako příčina změny pohybového stavu tělesa) anebo je mírou statických účinků F na těleso(např. tah na závěs, tlak na podložku, míra vzájemného působení mezi tělesy, síla jako příčina deformace pružných těles). Z experimentů je zřejmé, že síla je vektorová veličina. Při působení na skutečná tělesa je jednoznačně určena velikostí, směrem a působištěm. p Utuhýchtělesnenívazbasílynapůsobiště(A) nutná,neboťúčineksílynatuhétělesosejejím posunutím po přímce nositelce(p) nezmění v tuhémtělesejesílavázanánapřímku viz.obr.2. A Tuto vektorovou přímku síly budeme nazývat nositelka síly. Sílu graficky znázorňujeme orientovanou úsečkouapoužívámeproniznačkuf,případněve speciálních případech ještě značkyr,n,s. Důležitým případem síly pro statiku je tíhová sílafg. Obr.2 Je to výslednice tíhových sil působících na elementy tělesa v tíhovém poli. Má působiště v těžišti tělesa. Kromě toho zavádíme tíhug. Je to síla, kterou působí těleso v tíhovém poli na jiné těleso(např. podložku) v místě dotyku těchto těles. F Jednotkou síly je newton(n). y ir Fy Fx A Fz y A x z A z x A Obr.3 jok Při práci se silovými soustavami je velmi výhodné provést rozklad síly do kartézských složek(obr. 3): F=Fx+Fy+Fz= F xi+ F yj+ F zk, (1) kdei,j,kjsou jednotkové vektory ve směru os x, y, z kartézské soustavy souřadnic. Rozlišujeme vektoryfx,fy,fz jako kartézské složkysílyfaskaláry F x, F y, F z jakokartézské souřadnice sílyf. Vobr.3jepůsobištěAsílyurčenopolohovýmvektoremrosouřadnicích x A, y A, z A. Platí r= x Ai+ y Aj+ z Ak. (2) 5

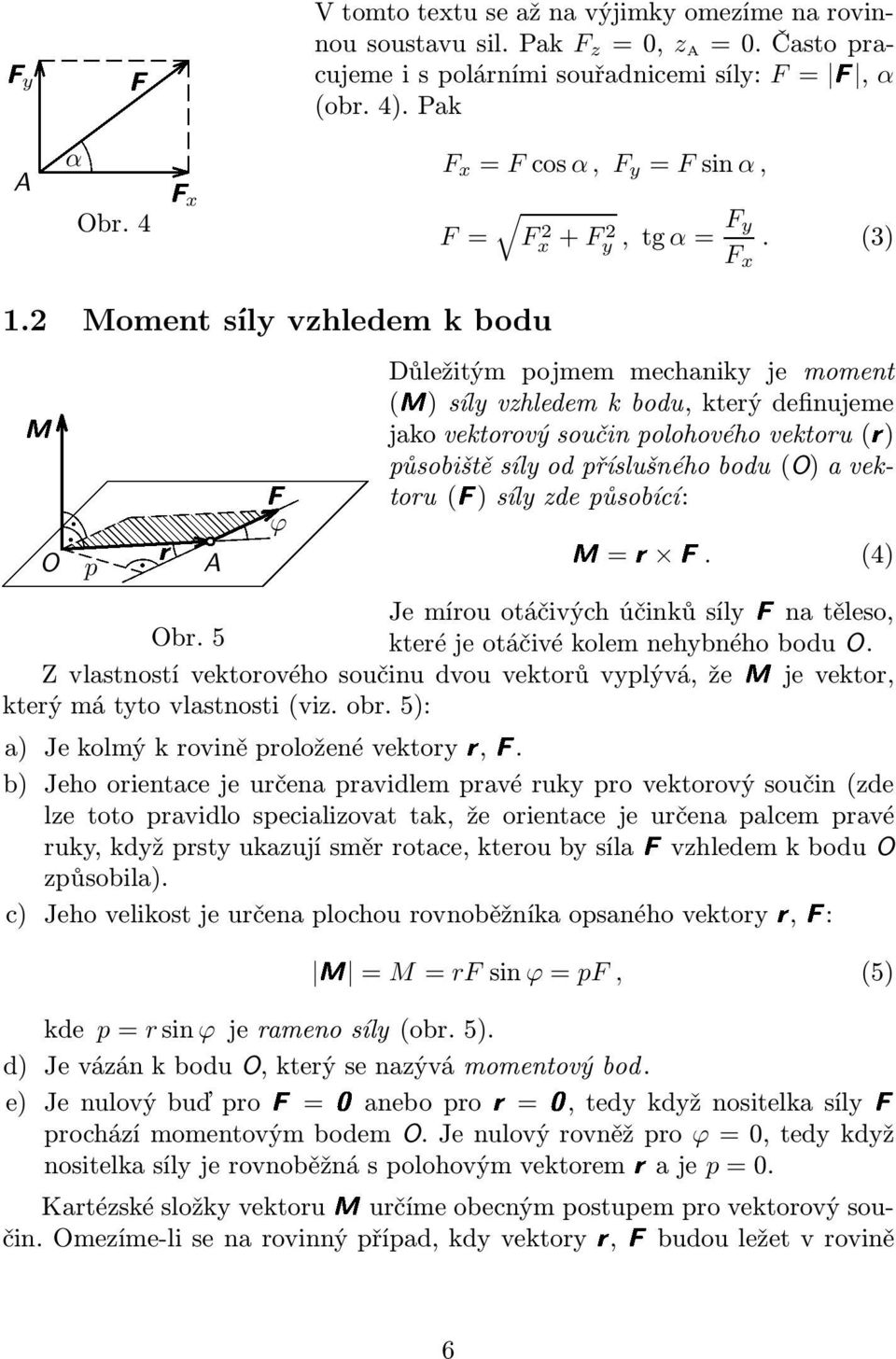

6 F Vtomtotextuseažnavýjimkyomezímenarovinnousoustavusil.Pak F z =0, z A =0.Častopracujemeispolárnímisouřadnicemisíly: F= F, α Fy (obr. 4). Pak α F x = Fcosα, F y = Fsinα, A M Fx Obr.4 F= Fx 2+ F2 y,tg α= F y. (3) F x 1.2 Moment r F síly vzhledem k bodu Důležitým pojmem mechaniky je moment (M) síly vzhledem k bodu, který definujeme jako vektorový součin polohového vektoru(r) působiště síly od příslušného bodu(o) a vektoru(f) síly zde působící: ϕ O p A M=r F. (4) Je mírou otáčivých účinků sílyfna těleso, Obr.5 které je otáčivé kolem nehybného bodu O. Z vlastností vektorového součinu dvou vektorů vyplývá, žemje vektor, který má tyto vlastnosti(viz. obr. 5): a) Jekolmýkroviněproloženévektoryr,F. b) Jeho orientace je určena pravidlem pravé ruky pro vektorový součin(zde lze toto pravidlo specializovat tak, že orientace je určena palcem pravé ruky,kdyžprstyukazujísměrrotace,kteroubysílafvzhledemkboduo způsobila). c) Jeho velikost je určena plochou rovnoběžníka opsaného vektoryr,f: M =M= rfsinϕ=pf, (5) kde p=rsinϕjeramenosíly(obr.5). d) JevázánkboduO,kterýsenazývámomentovýbod. e) JenulovýbuďproF=0anebopror=0,tedykdyžnositelkasílyF procházímomentovýmbodemo.jenulovýrovněžpro ϕ=0,tedykdyž nositelkasílyjerovnoběžnáspolohovýmvektoremraje p=0. Kartézské složky vektorumurčíme obecným postupem pro vektorový součin. Omezíme-li se na rovinný případ, kdy vektoryr,fbudou ležet v rovině 6

7 i jk z=0,bude M=r F=(x Ai+ y Aj) (F xi+ F yj)= x A y A 0 F x F y 0 = =k(x A F y y A F x )=Mz. (6) VektorMmávtomtopřípadějedinousložku,kteráležívose zuvažované vztažné soustavy. Jednotkoumomentusílyjenewtonmetr(N m). 1.3 Moment síly vzhledem k nehybné ose Vedle momentu síly vzhledem k bodu se zavádí ještě moment síly vzhledem k nehybné ose. Je mírou otáčivých účinků sílyfna těleso, které je otáčivé kolem této o d A nehybnéosy.jetovektorm0,kterýležívoseotáčení a má velikost t M 0 = F 0 d, (7) Obr.6 M r kdef0 je průmět sílyfdo přímky t (obr.6),kterájetečnoukekružnici,jež o byopisovalbodapřiotáčenítělesakolem nehybnéosy oadjepoloměrtétokružnice. d Vztah mezi momentemmsíly vzhledem A kboduoamomentemm0téžesílyvzhledemkose o,kterábodemoprochází,je t M0 α zřejmýzobr.7.platí M 0 = Mcosα, (8) O kde αjeúhel,kterýtytodvavektorysvírají. Obr Rovinná soustava sil se společným působištěm F0 F F0 F Úlohou je najít jedinou výslednici soustavy sil, jejichž účinek na tuhé těleso je stejný, jaký má celá soustava jednotlivých sil. Uvažujme soustavu n sil, které ležívrovině z=0akterémajíspolečnépůsobištěa.pokudsílynemajíspolečné působiště, avšak jejich nositelky se protínají v jednom bodě, posuneme jednotlivé síly do tohoto bodu. 7

8 F a) Grafické řešení 8 Postupujme podle pravidla o geometrickém sčítání vektorů. Ke konci vektoru první síly připojíme vektor druhésílyatd.,ažkekoncipředposlední síly připojíme vektor po- F2 F3 F1 slední síly. VýsledniceFje pak určena orientovanou úsečkou vedenou zpočátkuakekonciposlednísíly. AF4 Výslednice tedy uzavírá tento silový Obr. n+1úhelník.řešenípro n=4je naobr.8. b) Početní řešení Jednotlivé síly rozložíme na kartézské složky a příslušné kartézské složky sečteme(jdeovektoryležícívesměruosy xay): Fv=F1+F2+...+Fn=(F 1x +F 2x +...+F nx )i+(f 1y +F 2y +...+F ny )j= = F xi+ F yj=fx+fy, (9) kdefx,fyjsoukartézskésložkyaf x, F y kartézskésouřadnicevýsledné sílyfv. Její polární souřadnice určíme pomocí vztahů(3). c) Varignonova věta Stanovme nyní moment výslednice soustavy n různoběžných sil, které leží vjednérovině,např. z=0(obr.9).výslednicepodlevztahu(9)je r n y Fv=. (10) Fv j=1fj Jednotlivé síly a jejich výslednice procházejí společným bodem A, jehož poloha vzhledem k počátku O vztažné Fn 1F2 F1 A soustavy je dána polohovým vektorem Fn r.oběstranyvztahu(10)nynízleva O x vektorově vynásobímera na pravé Obr.9 straně provedeme rozpis podle distribučního zákona. Tak dostaneme n n r Fv=, nebolimv=. (11) j=1r Fj j=1mj 8

9 Neboli moment výslednice soustavy sil protínajících se v jednom bodě(a) vzhledem k libovolnému bodu(o) je roven vektorovému součtu momentů složkových sil k témuž bodu(o). Tato věta se nazývá věta Varignonova podle Francouze Pierra Varignona ( ), který ji poprvé vyslovil. Je-li výsledná síla soustavy sil se společným působištěm nulová, je nulový i vektorový součet momentů složkových sil vzhledem k libovolnému bodu. Tato poučka obecně neplatí pro soustavu rovnoběžných sil, u níž je nulová výslednice silfv =0(viz odst. 1.5c). 1.5 Obecná rovinná soustava sil Pro nalezení postupu určení výslednice obecné rovinné soustavy sil, tedy soustavy sil, jejichž působiště nejsou totožná, budeme se nejprve zabývat zvláštním případem dvou rovnobežných sil a zavedeme pojem silové dvojice. a) Soustava dvou rovnoběžných Fsil S R2 R1 BF0 F0 A α C r 2 r 1 F2 R2 R1 F1 Fv Obr. 10 9

10 MějmedvěrovnoběžnésílyF1,F2podleobr.10.Úlohupřevedemenasoustavu dvou různoběžných sil tak, že k silám připojíme nulový vektorf0, F0. Tím dostaneme různoběžné sílyr1,r2, které procházejí bodem S. Jejich výslednice Fv=R1+R2=(F1 F0)+(F2+F0)=F1+F2 (12) mávelikost F v = F 1 + F 2,jejichnositelkajerovnoběžnásesilamiF1,F2a prochází bodem C, jehož poloha se určí z podobnosti příslušných trojúhelníků (obr.10): Odtud r 1 SC = F 0 F 1, r 1 r 2 SC = F 0 F 2. = F 2. r 2 F 1 Neboli F 1 r 1 = F 2 r 2,respektivepovynásobenísinαdostaneme F 1 r 1 sinα F 2 r 2 sinα=0, (13) kde r 1 sinα=p 1, r 2 sinα=p 2 jsouramenasilkmomentovémuboduc.bod Csenazývástředrovnoběžnýchsil. b) Momentová věta Podle vztahu(13) výslednice dvou rovnoběžných sil prochází bodem C, vzhledem k němuž je součet momentů jednotlivých složkových sil nulový. Je to zřejmě proto, že výslednice(12) má vzhledem k tomuto bodu nulové rameno. Tento poznatek lze zobecnit pro soustavu n různoběžných sil. Zvolíme-li momentový bod na nositelce jejich výslednice bude pro moment složkových sil platit n j=1mj=0. (14) Výsledek(14) se označuje jako momentová věta. Je-li výslednice soustavy rovnoběžných sil nulová, nemusí být nulový moment složkových sil, jak uvidíme v následujícím odstavci. S momentovou větou se setkáváme ještě v tomto znění: Otáčivý účinek sil působících na tuhé těleso otáčivé kolem nehybné osy se ruší, jestliže vektorový součet momentů všech sil vzhledemkosejenulovývektor. c) Silová dvojice a její moment Vraťme se nyní k soustavě dvou vzájemně rovnoběžných sil, avšak uvažujme síly opačného směru. Při hledání výslednice postupujeme analogicky jako u soustavy rovnoběžných sil stejného směru, tj. problém převedeme zavedením pomocných silf0, F0 na problém různoběžných sil. Výsledek řešení je zřejmý zobr

11 C F2 R2 F0 A B F0 αfv R1 F1 F0 F2 S F0 R2 AC =r 1 BC =r 2 AB =r= r 2 r 1 R1 F1 Obr. 11 Výslednice má velikost F v = F 1 F 2 (15) aležívboděcmimoúsečkuabnastraněvětšísíly.vzdálenost r 1 boduc od bodu A určíme z momentové věty(14), nebo z podobnosti trojúhelníků na obr. 11. Platí F 1 r 1 = F 2 r 2 = F 2 (r 1 + r), neboli r 1 = F 2 F 1 F 2 r= F 2 F v r. Po vynásobení sin α dostaneme vztah pro ramena sil p 1 = F 2 F v p. (16) Uvažujme nyní zvláštní případ dvou vzájemně rovnoběžných sil opačného směruastejnévelikosti(obr.12).jejívelikostpodle(15)je F v =0ajejípoloha podle(16)je p 1.Tatozvláštnísoustavasenazývásilovádvojice. 11

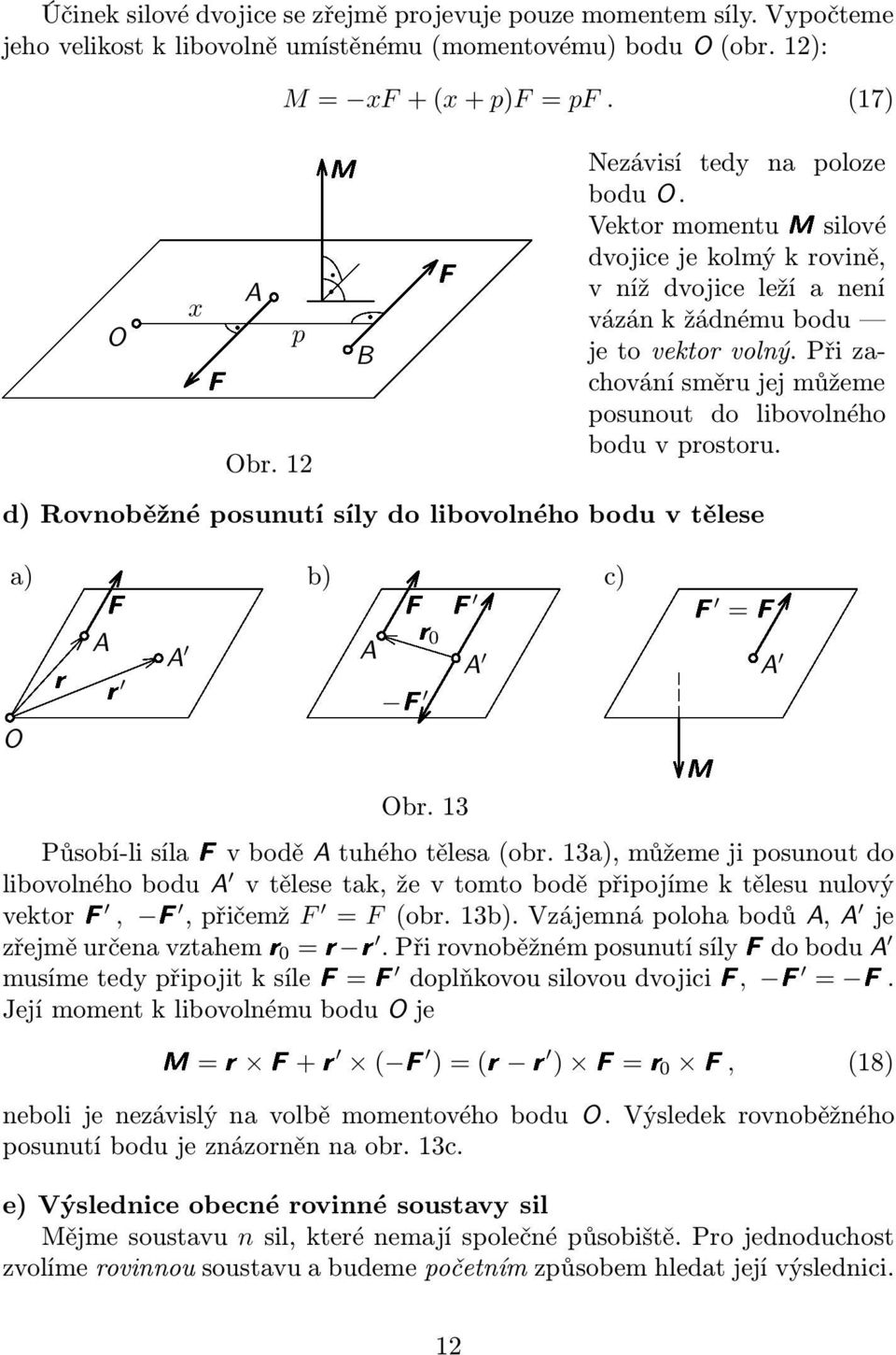

12 M Účinek silové dvojice se zřejmě projevuje pouze momentem síly. Vypočteme jeho velikost k libovolně umístěnému(momentovému) bodu O(obr. 12): xf F M= xf+(x+p)f= pf. (17) Nezávisí tedy na poloze boduo. Vektor momentumsilové dvojice je kolmý k rovině, A v níž dvojice leží a není vázánkžádnémubodu O p B jetovektorvolný.přizachování směru jej můžeme posunout do libovolného bodu v prostoru. Obr. 12 r F F =F d) Rovnoběžné posunutí síly do libovolného bodu v tělese M a) b) c) A A r0 A A F F F A r O Obr. 13 Působí-li sílafv bodě A tuhého tělesa(obr. 13a), můžeme ji posunout do libovolnéhobodua vtělesetak,ževtomtoboděpřipojímektělesunulový vektorf, F,přičemž F = F (obr.13b).vzájemnápolohabodůa,a je zřejměurčenavztahemr0=r r.přirovnoběžnémposunutísílyfdobodua musímetedypřipojitksílef=f doplňkovousilovoudvojicif, F = F. JejímomentklibovolnémuboduOje M=r F+r ( F )=(r r ) F=r0 F, (18) neboli je nezávislý na volbě momentového bodu O. Výsledek rovnoběžného posunutí bodu je znázorněn na obr. 13c. e) Výslednice obecné rovinné soustavy sil Mějme soustavu n sil, které nemají společné působiště. Pro jednoduchost zvolíme rovinnou soustavu a budeme početním způsobem hledat její výslednici. 12

13 Podstata řešení úlohy je v principu jednoduchá. Postupem uvedeným v předcházejícím odstavci ad d) úlohu převedeme na skládání různoběžných vektorů sil a momentů sil. Uvažujme např. obecnousílufj,kteráležívrovině yfv z=0vpůsobištia j.tatosílareprezentuje libovolnou sílu z n-tice Fv d Mv daných sil. Tyto síly přeneseme do určitého bodu roviny, např. do po- Fj Fj čátkuo(obr.14).kekaždépřene- sené síle musíme při pojit moment O A v x A j Mj příslušné silové dvojice. Fj Poté můžeme najít výslednici sil a momentů silových dvojic soustavy: Fv n n Fv=,Mv=. (19) Obr. 14 j=1fj j=1mj K tomu je třeba připomenout, že v případě rovinné soustavy mají všechny momentymjsměrkolmýkroviněsil(majívnašempřípaděsměrosy z)atudíž se skládají skalárně. Pro výsledný moment byl v obr. 14 použit pro jednoduchost symbol obloučku se šipkou, naznačuje směr rotace, kterou by moment síly vyvolal. Tento momentmv lze zcela eliminovat vhodným přemístěním výslednicefvtak,aby F v d=m v. Půjde-li naopak o rovinnou soustavu rovnoběžných sil, bude úloha snadno řešitelná. Při početním postupu lze jednak využít výše popsané metody s tím, že obě rovnice(19) budou skalární. Jednak lze využít momentové věty(14). Oba postupy uplatníme v následujícím příkladě. Příklad 1 UrčetevýslednicisilF1,F2,F3,kterépůsobínatuhýnosníkpodle(obr.15). Tíhovou sílu nosníku neuvažujte. 13

14 Mv O C F1=60N, F 2 =40N, F3 F 3 =30N, a=0,30m F1 Fv a a a Obr. 15 Řešení a) DanésílypřenesemedoboduOanajdemevýslednousíluavýslednýmoment silových dvojic: F v = F 1 + F 2 F 3 = 50N d F2 M v = F 1 a+f 2 2a F 3 3a= 21N m. Výsledný momentmv vyrušíme přemístěním výsledné sílyfv do vzdálenosti d,pronížplatí d= M v F v = m=0,42m. b) Polohu výslednice lze určit rovněž užitím momentové věty(14), podle níž součet momentů složkových sil vzhledem k bodu(c) ležícímu na výslednici je nulový: F 1 (d a)+f 2 (2a d) F 3 (3a d)=0 d= F 1 2F 2 +3F 3 F 1 F 2 + F 3 a=0,42m. 1.6 Grafické určení výslednice rovinných soustav sil Grafickéřešenípopsanévčlánku1.4a(obr.8)lzepoužítjenpropřípadrůznoběžných sil. Grafické řešení pro rovnoběžné síly(obr. 10, 11) aplikované na obecnější případy by bylo velmi pracné. Proto byla vypracována metoda vláknového a silového obrazce. Metodu si ukážeme na konkrétním jednoduchém případě dvou rovnoběžných sil(obr. 16a). 14

15 a) b) p v A F1p1 0 1 C 2 B p 2F2 FvF2F1 F F 21 F0 P(pól) Fv Fv obrazec vláknový F0 obrazec silový Obr. 16 K soustavě připojíme nulovou soustavu silf0, F0 na nositelce 0 směru podstatněodlišnéhoodsměrunositelek p 1, p 2.PracujemenejprvesesilouF0, kterousečtemesdanousilouf1adostanemedílčívýslednicif 1 =F0+F1 (obr.16b).nositelka1tétosílymusíprocházetprůsečíkemanositelek p 1 a 0 vizvláknovýobrazec(obr.16a).nynísevrátímedosilovéhoobrazcea ksílef 1 přičtemedanousíluf2adostanemedílčívýslednicif 2 =F 1 +F2, jejížnositelka2musíprocházetprůsečíkembnositelek1ap 2.Nakonecjetřeba odečíst vloženou síluf0, tedy připojit sílu F0. Tak dostaneme výslednou sílu Fv=F 2 F0,kterávevláknovémobrazcimusíprocházetprůsečíkemCnositelek 0,2.BodPjevýznačnýmbodemsilovéhoobrazce;nazývásepól.Celýpostup lze formálně zjednodušit jak ukážeme na dalším příkladě. Mějme soustavu čtyř sil v rovině podle obr. 17. Pomocné síly(vloženou nulovou soustavu silf0, F0 a dílčí výslednice) získáme spojením koncových bodů daných s vhodně voleným pólem P v silovém obrazci(označujeme je nyní již jen čísly) a směry těchto sil přenášíme do vláknového obrazce. Na konci postupu již nepřipojujeme sílu F0, nýbrž použijeme nositelky 0 sílyf0, která má stejný směr. SílaFv doplňuje příslušný n+1 úhelník. Její nositelka prochází průsečíkem nositelek 0, 4 ve vláknovém obrazci. 15

16 a) b) F1 F2 F3F4 F F2 2 P 0 4 F3 3 4 F4 Fv Fv Obr

17 2 Těžiště 2.1 Těžiště tuhého tělesa Na jednotlivé hmotné elementy m tělesa působí v homogenním tíhovém poli Země síly, které jsou vzájemně rovnoběžné. Předpokládáme-li, že těleso je homogenníohustotě g,budeelementtíhovésíly FG=g m=g V.Celková tíhovásílafg=gm=g V procházívýznamnýmbodem,kterýsenazývá těžiště(tentobodpřitomnemusíbýtsoučástítělesa,jakjetomunapř.ukruhového prstence). Polohu xt y, yt, zt těžištětělesana obr. 18 určíme podle pravidel pro skládání rovnoběžných sil, přičemž souřadnice x V T m T, z T určímetak,žetíhové polenechámepůsobitvesměruosy y asouřadnici y T tak,žetíhovépolenechámepůsobitvesměruosy x.uži- FG O jeme přitom Varignonovu větu, např. y T x FG z T prosouřadnici x T budeplatit z x T xg V= x T g V, Obr. 18 (V) přičemžsymbol značí, že součet provádíme přes celý objem tělesa. Po krácení g vypočteme x T (V).Takpostupnědostanemevšechnysouřadnicetěžiště x T = 1 V x V, (V) y T = 1 V y V, (V) z T = 1 V z V. (20) Výpočet podle těchto vzorců bude tím přesnější, čím menší elementy V, které vyplňujícelétělesooobjemu V,budemevolit.Vlimitě V 0vedevýpočet na integrování, což přesahuje rámec tohoto textu. Má-li homogenní těleso rovinu nebo osu souměrnosti, leží těžiště v této rovině nebo na této ose. Má-li homogenní těleso střed souměrnosti, je jeho těžiště totožné s tímto středem. Poloha těžiště od podstavy některých homogenních tělesnajejichosevzávislostinavýšce htěchtotělesjeuvedenavtab.i. Tab. I. (V) válec, hranol n boký jehlan kužel polokoule h h h h=3 8 r Je-li těleso sestaveno z několika dílčích těles, jejichž hmotnosti m = V a souřadnice jejich těžišť známe, určíme těžiště tělesa užitím vzorců(20). 17

18 v tělese dutina nebo otvor, připojíme do těžiště této chybějící části tíhovou sílu opačného směru. TS 1 Např. v hranolu na obr. 19 je asymetricky vytvořený S 2 válcovýotvor.dobodu S 2 tedypřipojímetíhovou sílufg2opačnéhosměrunežmátíhovásílafg1.síla FGFG1FG2 F G1 odpovídácelistvémuhranolu,fg=fg1 FG2 Obr. 19Je-li hranolu s otvorem. 2.2 Těžiště plochy a čáry Analogicky pojmu těžiště tělesa se zavádí pojem těžiště plochy a těžiště čáry. Pro výpočet souřadnic těžiště rovinné plochy si představme homogenní plochétělesooplošezákladny Sakonstantnítloušťce t.podosazenídoprvních Tab. II b Kruhový oblouk T r αα y T y T = r sinα α = rb s s Půlkruhový oblouk α=π/2, b=πr, s=2r y T = 2r π Trojúhelník h y T = h 3 T y T Kruhová výseč T 18 r αα y T y T = 2rsinα 3α Půlkruh α=π/2 y T = 4r 3π

19 dvouvztahů(20)za V= ts, V= t Sdostaneme x T = 1 x S, S (S) y T = 1 y S. (21) S (S) Podobně pro výpočet souřadnic těžiště rovinné čáry si představme drát konstantníhopříčnéhoprůřezu Svelmimalýchrozměrůoprotidélce l.pak V= Sl, V= S lapodle(20)dostaneme x T = 1 x l, y T = 1 y l. (22) l l (l) (l) Vlimitě S 0nebo l 0přecházejívýrazy(21)a(22)opětnaintegrály. Výsledky řešení pro některé důležité čáry a plochy jsou uvedeny v tab. II. Příklad Vypočtěte souřadnice těžiště plochy na obr Řešení: Nejprve vhodně zvolíme soustavu souřadnic(vizobr.21,22).plochajesymetrická podle osy x, proto počítáme jen 70 T souřadnici x T,neboť y T =0.Plochulze rozložit na obdélníky. Je několik možností, zvolíme dvě. 10 Obr.20 a) Plochu rozložíme na tři obdélníky(obr. 21). S 1 = S 3 =300mm 2, S 2 =900mm 2, S=2S 1 + S 2 =1500mm 2, x 1 = x 3 =15mm, x 2 =35mm, x T = 2S 1x 1 + S 2 x 2 S =27mm. b) Plochu rozložíme na dva obdélníky(obr. 22): od obdélníku ABCD plochy S 1 odečtemeobdélníkefghplochy S 2.Platí S 1 =3600mm2, S 2 =2100mm2, S= S 1 S 2 =1500mm2, x 1=20mm, x 2=15mm, x T = S 1 x 1 S 2 x 2 S =27mm. 19

20 y y x x 2 x 1 = x 3 T T x TS1 S3S O x S2 Obr.21 2 A B S 2 F E S O x H G D x C 1 x TS Obr Grafické určení těžiště Protože při hledání souřadnic těžiště jde v podstatě o úlohu nalezení působiště výslednice soustavy rovnoběžných sil v prostoru nebo v rovině, lze pro řešení této úlohy použít grafických metod vypracovaných pro řešení těchto soustav. Pro řešení těžiště osově symetrických těles, plochých těles, ploch a čar lze použítgrafickéhořešení,kteréjepopsánovčlánku1.5.ukážemesitonadvou příkladech. Příklad 3 Naleznětesouřadnici x T těžištěplochyzpříkladu2grafickoumetodou,ato propřípadyada),adb)rozkladuplochy. O Obr. 23 x T S1+S3 1 0 T S2 S2 S1+S3 S x T =27mm P 20

21 S x T 2 S S 0 T O 2 P 0 1 S S 1 S 1 Obr.24x T =27mm Řešení: Úlohu převedeme na skládání sil, jejichž velikost je úměrná velikosti příslušných ploch. a) Obr.23 b) Obr.24 Řešeníadb)jeméněpřesné,protožesezdeuplatňujerozdílsil.Protobylo zvoleno větší měřítko pro délky. Příklad 4 Určete grafickým řešením souřadnice těžiště lomené čáry podle obr. 25. l 4 l 3 α l 2 l1= l2= l4=25mm, α l 3 =40mm, l α=45 1 Obr. 25 Řešení: Nejprve zvolíme soustavu souřadnic(obr. 26). Velikost tíhových sil bude úměrná délkám úseček, jejich působiště bude ve středu úseček. Směr těchto sil budeprosouřadnici x T vzápornémsměruosy y,pro y T vesměruosy x.silové obrazce spojíme do jednoho obrazce se společným pólem P(viz obr. 26). 21

22 y l 2 T l 3 l x T =30mm y T =36mm y T l 1 x T O 3 x P 1 F2 2 0 F3 3 4 F4 Obr. 26 F1 F F F F

23 3 Rovnováha a uložení tělesa v rovině 3.1 Podmínky rovnováhy tělesa Věnujme nejprve pozornost případu tuhého tělesa, které se nachází v inerciální vztažné soustavě a na nějž působí obecná prostorová soustava sil(obecně sil vzájemně mimoběžných). Aby toto těleso bylo v rovnováze, aby tedy existovala vztažná soustava, v níž se nebude pohybovat ani posouvat, ani otáčet, musí být výslednice sil působících na těleso nulová a musí být nulová i výslednice momentůsil.musítedyplatit n j=1fj=0, (23) n j=1mj=0. (24) Tyto dvě vektorové rovnice reprezentují šest složkových rovnic. Volné těleso, jakvímezúvodu,mášeststupňůvolnostiasplněníkaždéztěchtosložkových rovnic odebírá tělesu jeden stupeň volnosti. Těleso, které se ve vztažné soustavě nepohybuje, má nula stupňů volnosti. Vtétostati,kterájejenúvodemdostatiky,budeúčelnézabývatsepouze řešením případu rovnováhy tuhého tělesa v rovině. Pak se v případě obecné soustavy sil v rovině redukuje rovnice(23) na dvě složkové rovnice a rovnice (24)najednusložkovourovnici.Budou-lisílypůsobitvrovině z=0,budou mít složkové rovnice rovnováhy tvar n F xj =0, j=1 n F yj =0, (25) j=1 n M zj =0. (26) j=1 Jdetedyotřirovnice,kteréodpovídajítomu,ževolnétělesomávrovinětři stupně volnosti. Splnění každé z rovnic(25),(26) odebírá tělesu jeden stupeň volnosti. Bude-li na těleso působit jen soustava různoběžných sil, tedy soustava sil se společným působištěm, bude rovnováhy tělesa dosaženo při splnění podmínek (23), resp.(25). Pro dosažení rovnováhy tělesa zde proto postačí, aby silový obrazec byl uzavřený, neboli, aby výslednice sil byla nulová. U obecné soustavy sil je to podmínka pouze nutná. 23

24 Bude-li na těleso působit jen soustava momentů sil, vyvolaných např. soustavou silových dvojic, pak postačí pro rovnováhu tělesa jen splnění podmínky (24), resp.(26). Pro obecnou soustavu sil je to opět jen podmínka nutná. Současné splnění obou podmínek(23),(24), resp.(25),(26), dává podmínku nutnou a postačující pro případ působení obecné soustavy sil na tuhé těleso. Rovnováhy tuhého tělesa bude dosaženo v těchto dvou případech: 1.Prodanésíly(častooznačovanéjako vtištěné síly)obecněpůsobícína těleso budou splněny podmínky(23),(24), neboli výslednice daných sil a jejich momentů bude nulová. 2. Nebudou-li výslednice daných sil a jejich momentů nulové, je nutné tuhé těleso vhodně uložit(viz. odst. 3.3). Pak vzniknou v uložení reakce, které doplní soustavu daných sil a momentů sil tak, že podmínky(23),(24) budou splněny. 3.2 Některé RG nutné podmínky rovnováhy sil a) Rovnováha dvou sil Dvě síly budou v rovnováze, jen když budou ležet natéženositelce.abytobylapodmínkanutnái postačující, musí být tyto síly také stejně velké a vzájemně opačného směru. Např. volná kulička v tíhovém poli nebude v rovnováze, působením tíhové síly bude padat. Abychom ji uvedli do rovnováhy při zachování působení dané sílyg, položíme ji na vodorovnou podložku. Ta začne na kuličku působit ve směru Obr. 27 svislicesilou reakcír= G,kterájiuvede do rovnováhy(obr. 27). b) Rovnováhatřísilvrovině Nutnou podmínkou pro rovnováhu tří různoběžných sil působících v rovině je, aby tyto síly procházely jedním bodem. Tato věta má velkou důležitost pro statiku rovinných soustav, jak uvidíme v dalších příkladech a úlohách. Příklad 5 Danou síluf, která leží na nositelce p, uveďte do rovnováhy dvěma silami, přičemžojednévíte,želežínapřímce p B,kterájerůznoběžnáspřímkou pa druháprocházíbodema,kterýležívroviněurčenépřímkami p, p B.Příkladje konkretizován na obr. 28a. 24

25 Řešení Užijemevětuotřechsilách sílymusíprocházetprůsečíkemopřímek p, p B (obr.28b).tímjedánsměrsíly F A přímka p A,kterájespojnicíbodůA, O.Zesilovéhoobrazcenaobr.28curčímevelikostsilFA,FB.Silovýobrazec jeuzavřen jdeosílyvrovnováze. F F a) p b) p c) p A O p A FAFB p B p B p B A F A Obr. 28Příklad 6 DanousíluF,kteráležínanositelce p,uveďtedorovnováhydvěmarovnoběžnýmisilamifa,fb,kterépůsobínadanýchrůznýchpřímkách p A, p B, přičemžpřímky p, p A, p B jsouvzájemněrovnoběžnéaležívtéžerovině.situace je konkretizována na obr. 29a. Řešení ProtožesílyF,FA,FBseprotínajívnekonečnu,nenímožnépřímopoužít větu o třech silách. SíluFuvedeme do rovnováhy dvěma pomocnými silami S0,S1 podstatně odlišného směru(vhodnou volbou pólu P). Situace je znázorněnanaobr.29b,cařešísepostupemreciprokýmpostupu,kterýbylpopsán včl.1.6.vevláknovémobrazci(obr.29b)nakreslímenositelky0,1sils0, S1 tak,abyseprotínalynanositelce p(sílys0,s1,fjsouvrovnováze procházejíbodemo F ). FBF S1 a) p A p A F b) p p p B F c) 1 O F p B 0 O A 2 O B FA S2S0 P Obr

26 Nositelka p A neznámésílyfamusíprocházetbodemo A,podobněnositelka p B neznámésílyfbmusíprocházetbodemo B.Vláknovýobrazecuzavřeme přímkou2,kterájespojnicíbodůo A,O B audávásměrtřetípomocnésílys2. Nynívesložkovémobrazci(obr.29c)rozložímesíluS0nasíluS2ahledanou sílufb. Výslednice pomocných sils1 as2 pak dává velikost druhé neznámé sílyfa. Tím je úloha vyřešena. Podobně budeme řešit i problém popsaný v příkladě 5, jestliže průsečík O přímek p, p B budemimolistpapíru. Příklad 7 Danou sílufna nositelce p uveďte do rovnováhy třemi silamifa,fb, FC, kteréležínadanýchrůznoběžkách p A, p B, p C bezspolečnéhoprůsečíku, přičemžvšechnypřímky p, p A, p B, p C ležívjednérovině.situacejekonkretizovánanaobr.30. F p p p C A pb Obr. 30 Řešení Fc pb a) p b) D E FBC F FC FA p A p C 26 Obr. 31

27 Jde o rovnováhu čtyř sil, kterou převedeme prostřednictvím pomocné Culmannovy síly na rovnováhu dvou trojic sil, tedy na řešení známého problému. Culmannova sílacmá směr Culmannovy přímky c, která je spojnicí průsečíků D, E(obr. 31a). Ve složkovém obrazci(obr. 31b) nejprve uvedeme do rovnováhy sílufsilamifa,capakrozložímesílucnahledanésílyfb,fc,kterémají společné působiště v bodě E. 3.3 Uložení tělesa v rovině Volnétělesovprostorumášeststupňůvolnosti,volnétělesovroviněmátři stupně volnosti. Poloha tělesa v rovině je jednoznačně určena polohou úsečky, kteráleží vtétorovině(např.polohouúsečkyabnaobr.32).ktomuje zapotřebí tří souřadnic, např. x, y, ϕ. B B ϕ ϕ A A(x,y) Obr. 32 Obr. 33 Pohyblivost volného tělesa můžeme snížit zavedením vazby. Zamezíme-li pohybu bodu A(obr. 33), odebereme tělesu v rovině dva stupně volnosti. Těleso bude mít jeden stupeň volnosti jeho pohyblivost bude popsána změnou jediné souřadnice ϕ. Pohybu bodu A zamezíme pevnou podporou(obr. 33). Zbývající jeden stupeň volnosti odebereme posuvnou podporou v bodě B(obr. 34), kterázamezírotacitělesakolembodua.pokudbychomvboděbpoužilipevnoupodporujakovboděa,bylabysoustavajižstatickyneurčitá(mělaby 3 2 2= 1stupňůvolnosti) vizobr.35.takovousoustavujižnelzeřešit jen užitím zákonů statiky. Pokud se tato podpora u skutečného tělesa použije, musí se řešení doplnit užitím zákonů pružnosti a pevnosti. Pokud bychom vložilimezibodya,bvobr.35ještěpodporuposuvnou,bylabysoustavajiž dvakrát staticky neurčitá. A B A B Obr. 34 Obr. 35 Pevnou podporu v rovině můžeme realizovat rovněž připojením dvou tu- hýchprutůdojednohobodutělesa,např.vboděanaobr.36.jedenpřipo- 27
