Ing. Antonín Horský produkt technik Wienerberger, a. s.
|
|
|
- Martina Konečná
- před 7 lety
- Počet zobrazení:
Transkript
1 Profi řešení AKUstických cihel Větrání šikmých střech s pálenou krytinou Nové řešení roletových a žaluziových překladů Ing. Antonín Horský produkt technik Wienerberger, a. s. Nové řešení roletových a žaluziových překladů Praktická ukázka použití překladů KP Vario UNI Měření větracích průřezů hřebene s pálenou krytinou Těžké stropy a statické vlastnosti při použití cihel T Profi a AKU 1
2 OBSAH PŘEDNÁŠKY stávající řešení překladu pro rolety a žaluzie Porotherm KP Vario s tepelněizolačním dílem rohové překlady překlady Porotherm KP XL pro světlost otvorů 3 až 6 m univerzální schránka Porotherm Vario UNI pro rolety i žaluzie tvarové a materiálové řešení, detaily zkoušky použitelnosti výhody nové univerzální schránky 2
3 Překlad Porotherm KP Vario stávající řešení délka překladu šířka otvoru hmotnost cm délka překladu cm šířka otvoru max. 61 kg/m hmotnost oba typy umožňují ruční montáž cm cm max. 38 kg/m 3
4 Překlad Porotherm KP Vario ocenění za nejlepší výrobek na FOR ARCH
5 Překlad Porotherm KP Vario KP Vario s roletou 5
6 Překlad Porotherm KP Vario KP Vario se žaluzií - pro vysoké otvory pouze řešení s předsazeným ovládáním žaluzie 6
7 Rohový překlad Porotherm KP Vario řešení založené na překladech Porotherm KP Vario 7
8 Rohový překlad Porotherm KP Vario s ocelovým sloupkem 8
9 Rohový překlad Porotherm KP Vario beze sloupku a překlad Porotherm KP XL pro světlost otvorů až 6 m! 9
10 Překlad Porotherm KP XL - dva nebo tři překlady KP Vario v řadě za sebou, na protilehlých stranách mít spáry mezi překlady co nejdále od sebe, tzn. použít vždy co nejdelší a nejkratší překlad KP Vario 10
11 Překlad Porotherm KP XL - místo vnější řady překladů KP Vario použít dva upravené a slepené tepelněizolační díly Vario 11
12 Porotherm Vario UNI univerzální schránka pro rolety a žaluzie 12
13 Překlad Porotherm KP Vario UNI Požadavky zákazníků: univerzální schránka pro rolety a žaluzie jednoduchá ruční instalace schránky snadná instalace rolet i žaluzií s hliníkovou schránkou bez hliníkové schránky výška francouzského okna při použití hliníkové schránky alespoň 2500 mm pro: žaluziové lamely šířky 90 mm standardní roletové lamely 37 8 mm možnost zapuštěného bočního vedení stínicích prvků v ostění 13
14 30 omítka výška pro žaluzie 260 mm Roletožaluziová schránka Porotherm Vario UNI Řešení: (příčný řez) požadovaný prostor: šířka pro rolety 175 mm ukončovací omítková lišta pevná lišta pro fixaci rámu okna - purenit je materiál na polyuretanové bázi z tvrdé pěny PIR, lehký (550 kg/m3), nenasákavý, zdravotně nezávadný, s vlastnostmi podobnými jako dřevo snadno řezatelný, vrtatelný, obrobitelný, ale s dvakrát lepšími tepelněizolačními vlastnostmi 14
15 3 Roletožaluziová schránka Porotherm Vario UNI Materiálové řešení: 1 purenit l D = 0,080 W/(m K) na přední straně schránky s fleecem 2 PUR pěna l D = 0,025 W/(m K) 3 voděodolná překližka 2 4 boční výplň z EPS 5 hliníková omítková lišta 6 6 ztužení pro manipulaci pohled zepředu 1 5 pohled zezadu omítková lišta s vodorovnou drážkou pro zasunutí revizní klapky
16 Roletožaluziová schránka Porotherm Vario UNI Příčný řez s roletou: s hliníkovou schránkou síť proti hmyzu omítková lišta 16
17 Roletožaluziová schránka Porotherm Vario UNI Příčný řez s roletou: bez hliníkové schránky (s revizní klapkou) omítková lišta síť proti hmyzu - roletový mechanizmus přichycen pomocí úhelníků do horní desky schránky 17
18 Roletožaluziová schránka Porotherm Vario UNI Příčný řez se žaluzií omítková lišta plaster listel - žaluziový mechanizmus uchycen pomocí držáků přišroubovaných do horní desky schránky 18
19 Překlad Porotherm KP Vario UNI Detaily ψ e = 0,023 W/(m K) f Rsi = 0,879 0,749 = f Rsi,N - splňuje doporučenou normovou hodnotu ψ N,dop = 0,03 W/(m K) 19
20 Překlad Porotherm KP Vario UNI Detaily - schránky jsou pro min. tloušťku stěny 380 mm, platí i pro ETICS (včetně izolace) 20
21 Roleto-žaluziová schránka Porotherm Vario UNI Použití zapuštěných vodicích lišt v: a) koncových cihlách Porotherm K, nebo b) speciální sendvičové desce s drážkou pro zapuštěnou vodicí lištu Okenní ostění a) b) připojovací spára s komprimační páskou tepelná izolace XPS vložená do koncových cihel pouzdro zapuštěné do vatové cihly s vloženou vodicí lištou připojovací spára s těsnicími páskami tepelněizolační sendvič - rozdílné připojovací spáry 21
22 Roleto-žaluziová schránka Porotherm Vario UNI c) cihly Porotherm T Profi Okenní ostění připojovací spára s komprimační páskou EXTERIÉR vodicí lišta v pouzdře zapuštěném do vatové cihly - drážku pro pouzdro vodicí lišty nutno vyříznout v cihlách 22
23 Překlad Porotherm KP Vario UNI žaluzie se zapuštěnými vodicími lištami do omítky 23
24 Překlad Porotherm KP Vario UNI roleta se zapuštěnými vodicími lištami do obkladu 24

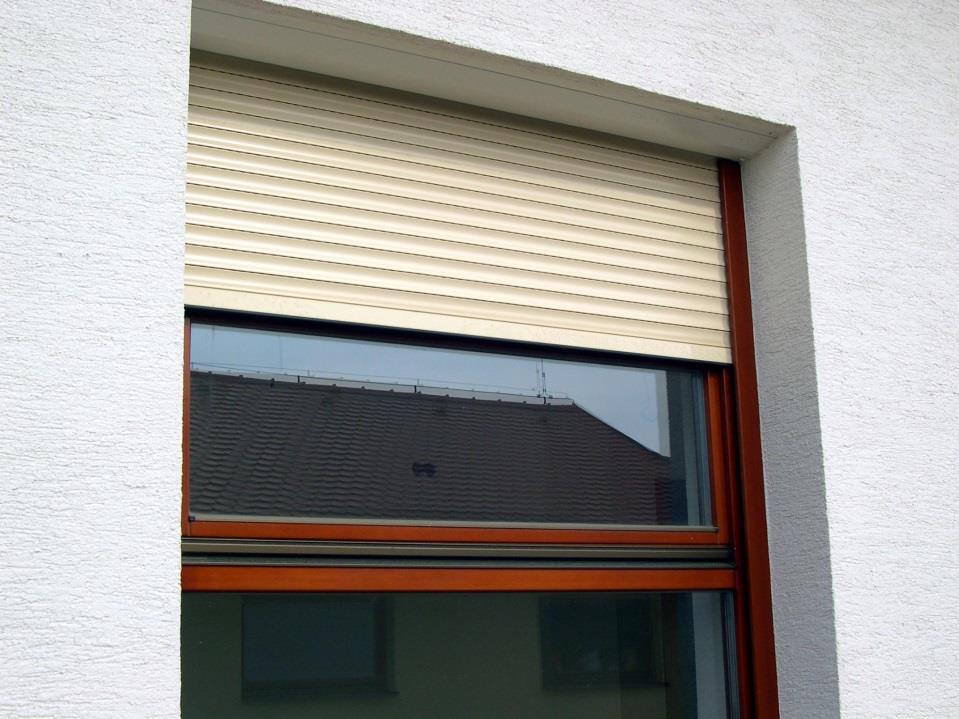

25 Překlad Porotherm KP Vario UNI vodicí lišty rolet v barvě rámu okna 25
26 Roleto-žaluziová schránka Porotherm Vario UNI Zkoušky použitelnosti: 1. odolnost vůči povětrnosti 2. odolnost proti vytržení držáků žaluzie z purenitu 3. odolnost proti vytržení kotvení rolet z purenitu 4. ověření na pilotní stavbě 26
27 Roleto-žaluziová schránka Porotherm Vario UNI Zkouška č. 1: odolnost proti povětrnosti 12/ / střídání teplot nad i pod nulou, slunce, déšť a sníh 27
28 Roleto-žaluziová schránka Porotherm Vario UNI Zatěžovací zkouška č. 2: odolnost držáku proti vytržení z purenitu max. zatížení od žaluzie 27 kg / 1 držák purenit - držák žaluziové motorové lišty se závorou 28
29 Roleto-žaluziová schránka Porotherm Vario UNI Zkouška na 3 kusech schránek Vario UNI 325 produkt technik v očekávání zatěžovací lavice cca 650 mm mm - zadní stěna schránky uprostřed podepřena zkouška na vytržení držáků! - výrobcem schránek a dodavatelem revizních klapek je fa SM produkt Lišov 29
30 Roleto-žaluziová schránka Porotherm Vario UNI výrobce schránek při kontrole produkt technik při práci zatížení 30
31 Roleto-žaluziová schránka Porotherm Vario UNI větší zatížení 31
32 Roleto-žaluziová schránka Porotherm Vario UNI Zatěžovací zkouška č. 2: před vyčerpáním únosnosti (celkem 274 kg = cca 76 kg / 2. a 4. držák) author ještě větší zatížení Vario UNI 325 Loading bench 32
33 Roleto-žaluziová schránka Porotherm Vario UNI Zatěžovací zkouška č. 2: po vyčerpání únosnosti (celkem 312 kg = max. 86 kg / 2. a 4. držák) největší zatížení vytržené úchyty pro žaluzie produkt technik v bezpečné vzdálenosti - trojnásobná bezpečnost proti vytržení šroubů držáku z horní desky z purenitu 33
34 Roleto-žaluziová schránka Porotherm Vario UNI Zatěžovací zkouška č. 2 a jak to dopadlo: držák č. 4 PURENIT - desky purenitu schránek delších než 2250 mm musejí být na tupo nastavovány pozor na spáry. Odtud plyne 34
35 Roleto-žaluziová schránka Porotherm Vario UNI Pravidlo pro montáž závěsů min. 100 mm 35
36 Roleto-žaluziová schránka Porotherm Vario UNI ZCELA spokojený produkt technik výrobce schránek na procházce - schránka bez středového podepření 36
37 Roleto-žaluziová schránka Porotherm Vario UNI Zatěžovací zkouška č. 3: kotvení pomocí kovových rozpínacích hmoždinek při dynamickém a cyklickém zatěžování automaticky spouštěnou a vytahovanou roletou odpovídající cca 5 rokům používání zcela beze změn! - technické konzultace k návrhu schránky a montáži stínicí techniky poskytla a zkoušku ukotvení rolet provedla fa PROALU Vestec u Prahy 37
38 Pilotní stavba RD Zruč-Senec EPS výztužné přepážky typové schránky dodané na stavbu - pohled zespodu 38
39 Pilotní stavba RD Zruč-Senec osazení první schránky 39
40 Pilotní stavba RD Zruč-Senec usazení schránky do maltového lože - schránku uložit do maltového lože a pečlivě vyrovnat jak v půdorysu, tak do vodorovné roviny. Podle schránky se osazují okna i dveře! 40
41 Pilotní stavba RD Zruč-Senec doporučená fixace schránky montážní pěnou 41
42 Pilotní stavba RD Zruč-Senec fixovaná schránka nad otvorem pro francouzské okno 42
43 Pilotní stavba RD Zruč-Senec možná fixace překladů montážní pěnou 43
44 Pilotní stavba RD Zruč-Senec celkový pohled na jižní stěnu 44
45 Pilotní stavba RD Zruč-Senec celkový pohled na jižní stěnu hrubé stavby se schránkami Vario UNI 45
46 Roleto-žaluziová schránka Vario UNI Shrnutí výhod UNIverzální použití jak pro rolety, tak pro žaluzie řeší lineární tepelný most jednoduchá instalace schránky i stínicích prvků možnost montáže stínicích prvků bez plechových schránek/boxů max. výška francouzského okna při použití: žaluzií s lamelami typu Z-90 nebo S mm rolet se standardními lamelami M mm prostor pro síť proti hmyzu rozhodnutí o volbě stínicí techniky je možné učinit dodatečně kdykoliv (u zapuštěných vodicích lišt nutno rozhodnout před omítkami) 46
47 Děkuji za vaši pozornost! a nyní přichází na řadu praktická ukázka 47
