1 My Book VelociRaptor TM Duo Dvoudiskový úložný systém Uživatelská příručka Uživatelská příručka k systému My Book VelociRaptorT Duo Externí jednotka

2 Servis a podpora společnosti WD Setkáte-li se s nějakými problémy, před vrácením produktu nám dejte příležitost je opravit. Odpověď na většinu technických otázek naleznete v naší znalostní databázi, nebo se můžete obrátit na službu ové podpory prostřednictvím adresy Pokud odpověď není dostupná nebo dáváte přednost osobnímu kontaktu, kontaktujte společnost WD na jednom z níže uvedených telefonních čísel. Produkt je dodáván s 30denní bezplatnou telefonickou podporou během záručního období. 30denní období začíná datem prvního telefonického kontaktu s technickou podporou společnosti WD. ová podpora je zdarma během celého záručního období a k dispozici je i naše nepřetržitě dostupná rozsáhlá znalostní databáze. Chcete-li, abychom Vás informovali o nových funkcích a službách, zaregistrujte svůj produkt online na adrese Přístup k online podpoře Navštivte naši stránku podpory produktů na adrese a vyberte si z těchto témat: Downloads (Stahování) Stáhněte si ovladače, software a aktualizace pro váš produkt WD. Registration (Registrace) Zaregistrujte váš produkt Western Digital a získejte nejnovější aktualizace a speciální nabídky. Warranty & RMA Services (Záruka & služby RMA) Získejte informace o záruce, výměně produktů (RMA), stavu RMA a obnově dat. Knowledge Base (Znalostní databáze) Vyhledávejte podle klíčového slova, fráze nebo ID odpovědi. Installation (Instalace) Získejte nápovědu k instalaci online pro váš produkt nebo software WD. WD Community (Komunita společnosti WD) sdílejte svoje názory a spojte se s ostatními uživateli. Kontaktování technické podpory společnosti WD Při kontaktování podpory společnosti WD mějte k dispozici sériové číslo produktu WD a informace o hardwaru a verzích softwaru používaného systému. Severní Amerika Asie/Tichomoří Britské jednotky 800.ASK.4WDC Austrálie ( ) Čína / Španělština Hong Kong Indie (MNTL)/ (Reliance) (Hlavní linka) Evropa (bezplatně)* ASK4 WDEU Indonésie ( ) Japonsko / Korea Evropa Malajsie / / Blízký východ Filipíny Afrika Singapur / / Tchaj-wan / * Bezplatnou linku lze použít v těchto zemích: Rakousko, Belgie, Dánsko, Francie, Německo, Irsko, Itálie, Nizozemsko, Norsko, Španělsko, Švédsko, Švýcarsko, Velká Británie. ii

3 Obsah Servis a podpora společnosti WD ii Přístup k online podpoře ii Kontaktování technické podpory společnosti WD ii 1 Informace o úložném zařízení WD Funkce produktu Obsah sady Volitelné příslušenství Kompatibilita s operačními systémy Formáty diskové jednotky Fyzický popis Indikátor napájení/činnosti Porty rozhraní Thunderbolt Bezpečnostní zámek Kensington Registrace zařízení Pokyny k manipulaci Připojení zařízení a zahájení používání Připojení zařízení Instalace softwaru WD Drive Utilities Správa a přizpůsobení zařízení Kontrola stavu zařízení Správa konfigurace pole RAID Kontrola stavu disku Změna konfigurace zařízení Vymazání disků systému Registrace zařízení Obnovení softwaru WD a obrazu disku Bezpečné odpojení disků zařízení Výměna disku Zjištění, který disk selhal Kontaktování technické podpory společnosti WD Vyjmutí a výměna disku A Informace o souladu a záruce Shoda s předpisy Informace FCC třídy B Soulad s normami ICES a NMB Shoda sbezpečnostními normami Shoda s certifikátem CE pro Evropu Označení GS (pouze Německo) Oznámení KC (pouze Korejská republika) Shoda s ekologickými předpisy (Čína) Informace o záruce (všechny regiony kromě Austrálie a Nového Zélandu) Využití služby Omezená záruka OBSAH iii

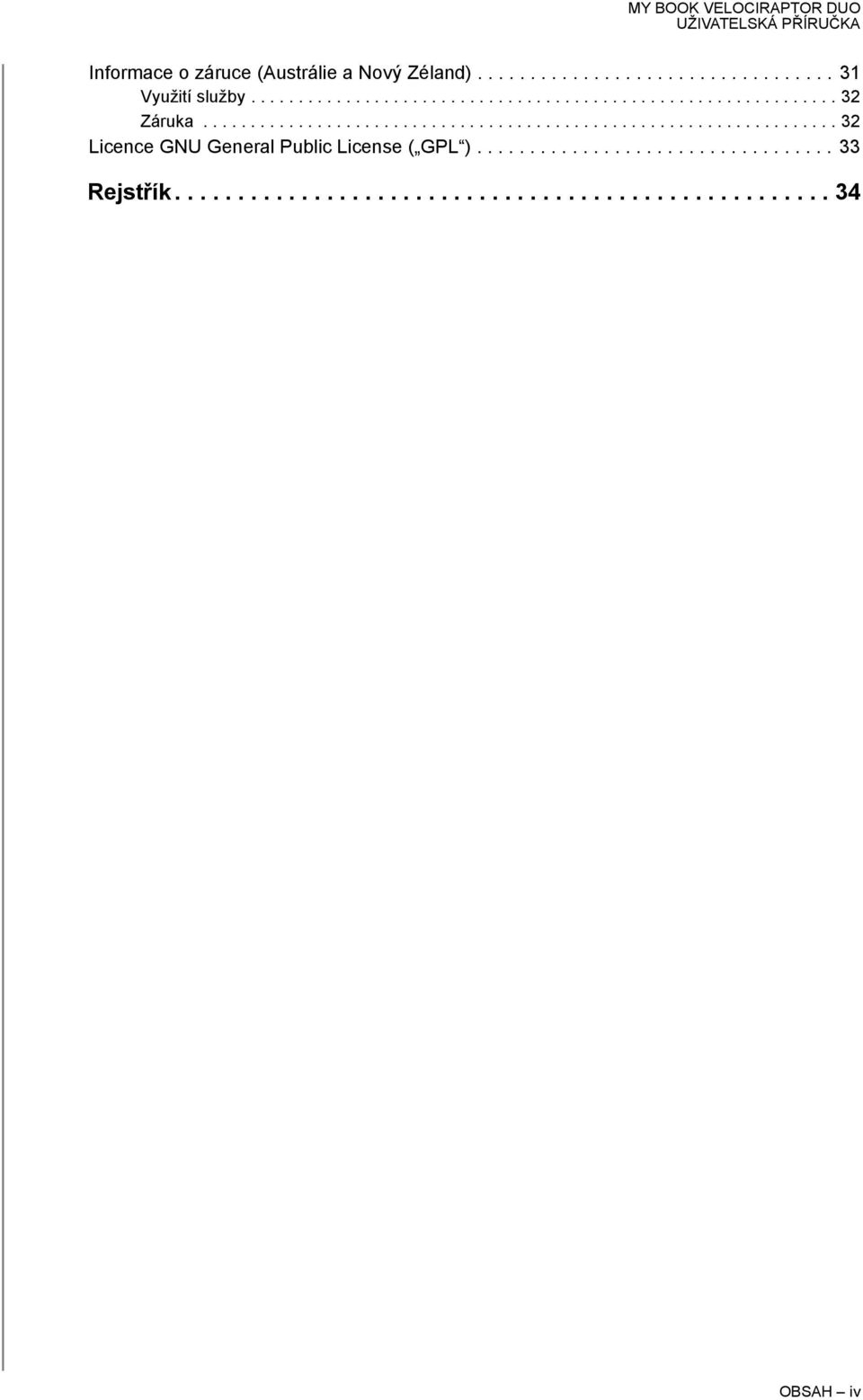

4 Informace o záruce (Austrálie a Nový Zéland) Využití služby Záruka Licence GNU General Public License ( GPL ) Rejstřík OBSAH iv

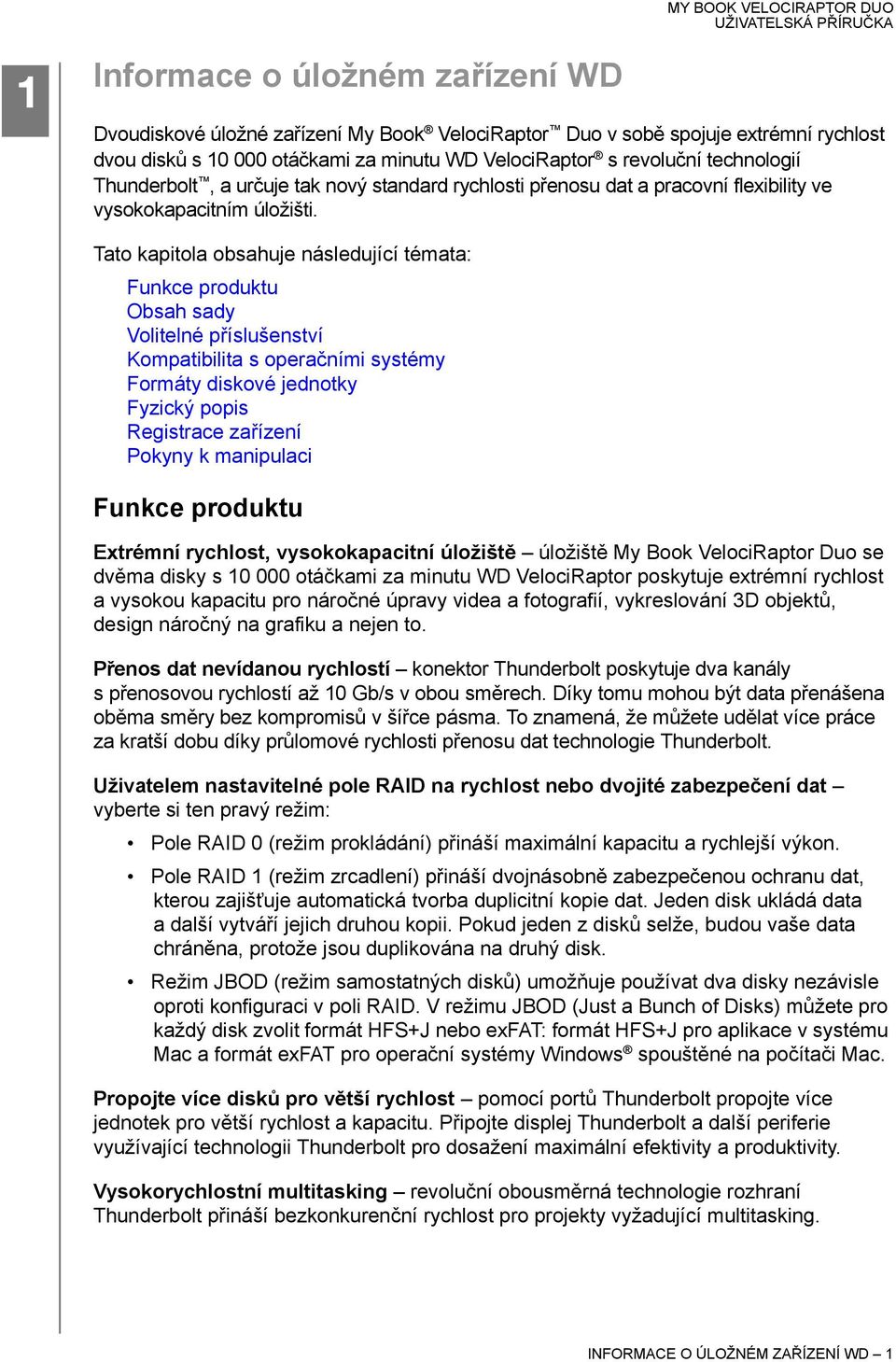

5 1 Informace o úložném zařízení WD Dvoudiskové úložné zařízení My Book VelociRaptor Duo v sobě spojuje extrémní rychlost dvou disků s otáčkami za minutu WD VelociRaptor s revoluční technologií Thunderbolt, a určuje tak nový standard rychlosti přenosu dat a pracovní flexibility ve vysokokapacitním úložišti. Tato kapitola obsahuje následující témata: Funkce produktu Obsah sady Volitelné příslušenství Kompatibilita s operačními systémy Formáty diskové jednotky Fyzický popis Registrace zařízení Pokyny k manipulaci Funkce produktu Extrémní rychlost, vysokokapacitní úložiště úložiště My Book VelociRaptor Duo se dvěma disky s otáčkami za minutu WD VelociRaptor poskytuje extrémní rychlost a vysokou kapacitu pro náročné úpravy videa a fotografií, vykreslování 3D objektů, design náročný na grafiku a nejen to. Přenos dat nevídanou rychlostí konektor Thunderbolt poskytuje dva kanály s přenosovou rychlostí až 10 Gb/s v obou směrech. Díky tomu mohou být data přenášena oběma směry bez kompromisů v šířce pásma. To znamená, že můžete udělat více práce za kratší dobu díky průlomové rychlosti přenosu dat technologie Thunderbolt. Uživatelem nastavitelné pole RAID na rychlost nebo dvojité zabezpečení dat vyberte si ten pravý režim: Pole RAID 0 (režim prokládání) přináší maximální kapacitu a rychlejší výkon. Pole RAID 1 (režim zrcadlení) přináší dvojnásobně zabezpečenou ochranu dat, kterou zajišťuje automatická tvorba duplicitní kopie dat. Jeden disk ukládá data a další vytváří jejich druhou kopii. Pokud jeden z disků selže, budou vaše data chráněna, protože jsou duplikována na druhý disk. Režim JBOD (režim samostatných disků) umožňuje používat dva disky nezávisle oproti konfiguraci v poli RAID. V režimu JBOD (Just a Bunch of Disks) můžete pro každý disk zvolit formát HFS+J nebo exfat: formát HFS+J pro aplikace v systému Mac a formát exfat pro operační systémy Windows spouštěné na počítači Mac. Propojte více disků pro větší rychlost pomocí portů Thunderbolt propojte více jednotek pro větší rychlost a kapacitu. Připojte displej Thunderbolt a další periferie využívající technologii Thunderbolt pro dosažení maximální efektivity a produktivity. Vysokorychlostní multitasking revoluční obousměrná technologie rozhraní Thunderbolt přináší bezkonkurenční rychlost pro projekty vyžadující multitasking. INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 1

6 Ultrarychlá funkce externího spouštění Pokud chcete získat podrobnosti ohledně používání zařízení My Book VelociRaptor Duo jako externího spouštěcího zařízení v operačních systémech Mac OS X nebo novějších, přečtěte si článek podpory společnosti Apple na adrese nebo Opravitelné uživatelem pokud bude nutné vyměnit disk, jednoduše otevřete kryt aproveďte výměnu. Není třeba použít nástroje. Software WD Drive Utilities udržujte nejlepší výkon zařízení pomocí konfigurace disků, spuštění diagnostiky a dalších nástrojů. Důležité: Nejnovější informace o produktech WD a novinky naleznete na našich webových stránkách na adrese Nejnovější software, firmware, dokumentaci k produktům a informace naleznete na adrese Obsah sady Jak znázorňuje Obrázek 1, součástí dodávky dvoudiskového úložného systému My Book VelociRaptor Duo je: Dvoudiskové úložné zařízení My Book VelociRaptor Duo Adaptér napájení (provedení v závislosti na regionu) Kabel Thunderbolt Rychlý průvodce instalací Software WD Drive Utilities (součást zařízení). Kabel Thunderbolt Síťový adaptér Dvoudiskové úložné zařízení My Book VelociRaptor Duo Rychlý průvodce instalací Obrázek 1. Součásti sady dvoudiskového úložného zařízení My Book VelociRaptor Duo INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 2

7 Volitelné příslušenství MY BOOK VELOCIRAPTOR DUO Další informace o volitelném příslušenství k výrobkům společnosti WD naleznete na stránkách: USA Kanada Evropa Ostatní nebo nebo nebo Obraťte se na místní technickou podporu společnosti WD. Chcete-li získat seznam kontaktů technické podpory, navštivte stránku a vyhledejte odpověď ID 1048 v databázi znalostí. Kompatibilita s operačními systémy Dvoudiskové úložné zařízení My Book VelociRaptor Duo a software WD Drive Utilities jsou kompatibilní s následujícími operačními systémy Mac OS X nebo novějšími na počítačích s rozhraním technologie Thunderbolt: Snow Leopard Lion Mountain Lion Kompatibilita se může lišit v závislosti na konfiguraci hardwaru a operačním systému. Nejvyššího výkonu a spolehlivosti dosáhnete, když nainstalujete nejnovější aktualizace softwaru. Otevřete nabídku Apple a zvolte možnost Software Update. Formáty diskové jednotky Dvoudiskové úložné zařízení My Book VelociRaptor Duo bylo předem naformátováno oddíly se systémem souborů HFS+J a nakonfigurováno na režim prokládání pole RAID (pole RAID 0). V konfiguracích pole RAID jsou oba disky formátovány jedním oddílem systému HFS+J pro operační systémy Mac OS X. V konfiguraci režimu JBOD lze každý z disků přeformátovat následovně: systém souborů HFS+J pro počítače Mac; systém souborů exfat pro operační systémy Windows spouštěné na počítačích Mac. Poznámka: Pro rozpoznání systému souborů exfat staršími operačními systémy Windows může být vyžadována aktualizace společnosti Microsoft. (Další informace naleznete na adrese INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 3

8 Fyzický popis Jak znázorňuje Obrázek 2, dvoudiskové úložné zařízení My Book VelociRaptor Duo zahrnuje: Indikátor LED napájení/provozu na přední straně Napájecí konektor, porty rozhraní Thunderbolt a bezpečnostní zámek na zadní straně Porty rozhraní Thunderbolt Bezpečnostní zámek Kensington Indikátor napájení/činnosti Napájecí konektor Obrázek 2. Dvoudiskové úložné zařízení My Book VelociRaptor Duo Indikátor napájení/činnosti Indikátor LED provozu/činnosti znázorňuje normální stav napájení a aktivitu zařízení a znázorňuje výstrahy/varování následovně: Stav indikátoru Stav napájení/činnosti Zobrazení krátkého rychlého blikání kombinace bílá-žlutá-bílá-žlutá-bílá-žlutá-vypnuto, po dobu méně než jedné sekundy Bílá, svítí Bílá, nepřetržité rychlé blikání, přibližně čtyřikrát za sekundu Vypnuto Žlutá, svítí Žlutá, pomalu bliká, přibližně dvakrát za sekundu, každou druhou sekundu Znázornění normálního provozu Počáteční sekvence zapnutí Připraveno, rozhraní povoleno, stav nečinnosti Aktivní Znázornění varování a výstrah Zařízení není napájeno, není připojeno rozhraní, nebo je zařízení ve stavu spánku Selhání ventilátoru nebo je teplota mimo provozní rozsah Byla dosažena nebo překročena kritická teplota Poznámka: Pokud bude znázorněno překročení teploty, vypněte zařízení a nechte jej 60 minut vychladnout. Znovu jej zapněte a v případě, že problém potrvá, obraťte se na podporu společnosti WD. INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 4

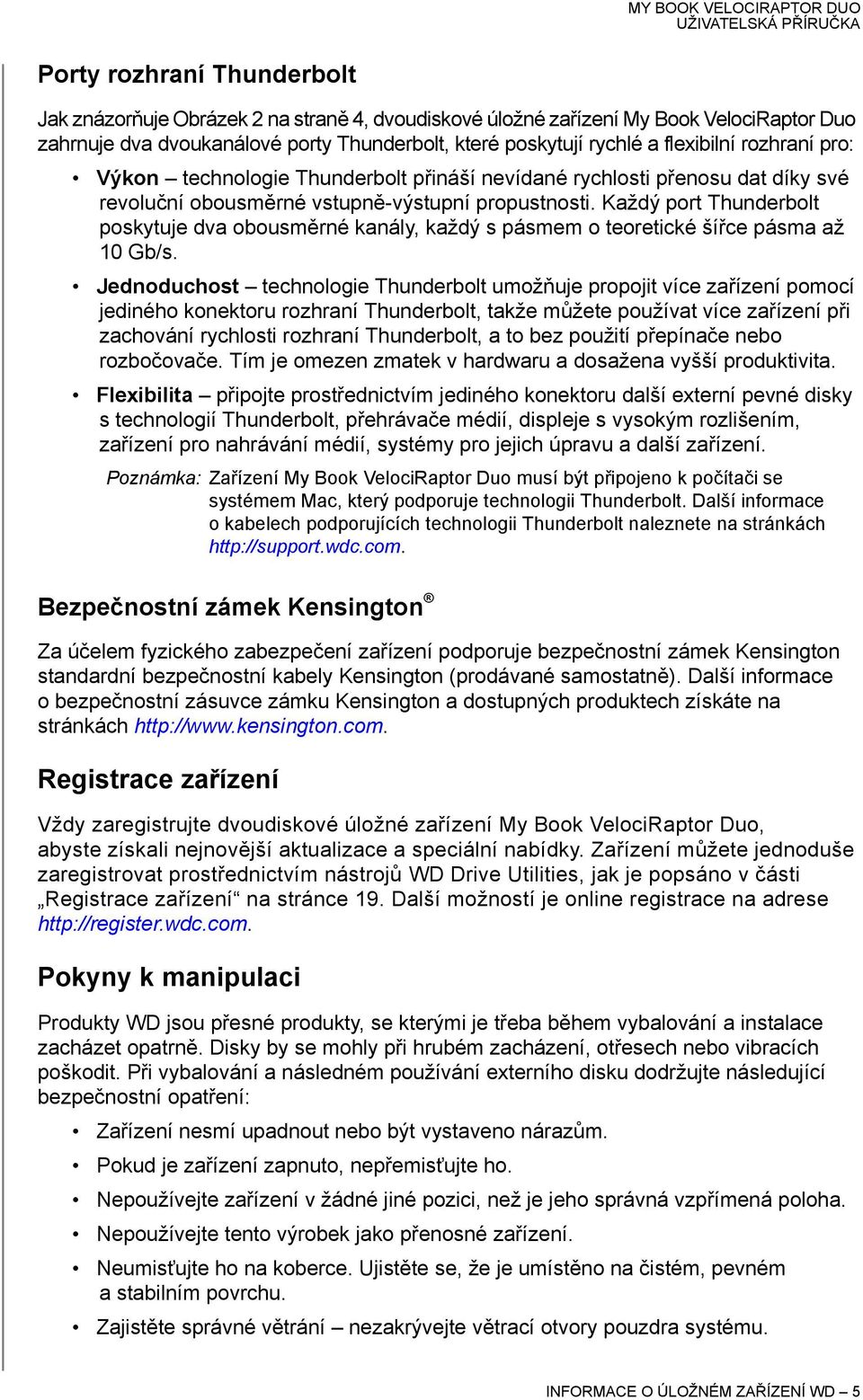

9 Porty rozhraní Thunderbolt Jak znázorňuje Obrázek 2 na straně 4, dvoudiskové úložné zařízení My Book VelociRaptor Duo zahrnuje dva dvoukanálové porty Thunderbolt, které poskytují rychlé a flexibilní rozhraní pro: Výkon technologie Thunderbolt přináší nevídané rychlosti přenosu dat díky své revoluční obousměrné vstupně-výstupní propustnosti. Každý port Thunderbolt poskytuje dva obousměrné kanály, každý s pásmem o teoretické šířce pásma až 10 Gb/s. Jednoduchost technologie Thunderbolt umožňuje propojit více zařízení pomocí jediného konektoru rozhraní Thunderbolt, takže můžete používat více zařízení při zachování rychlosti rozhraní Thunderbolt, a to bez použití přepínače nebo rozbočovače. Tím je omezen zmatek v hardwaru a dosažena vyšší produktivita. Flexibilita připojte prostřednictvím jediného konektoru další externí pevné disky s technologií Thunderbolt, přehrávače médií, displeje s vysokým rozlišením, zařízení pro nahrávání médií, systémy pro jejich úpravu a další zařízení. Poznámka: Zařízení My Book VelociRaptor Duo musí být připojeno k počítači se systémem Mac, který podporuje technologii Thunderbolt. Další informace o kabelech podporujících technologii Thunderbolt naleznete na stránkách Bezpečnostní zámek Kensington Za účelem fyzického zabezpečení zařízení podporuje bezpečnostní zámek Kensington standardní bezpečnostní kabely Kensington (prodávané samostatně). Další informace o bezpečnostní zásuvce zámku Kensington a dostupných produktech získáte na stránkách Registrace zařízení Vždy zaregistrujte dvoudiskové úložné zařízení My Book VelociRaptor Duo, abyste získali nejnovější aktualizace a speciální nabídky. Zařízení můžete jednoduše zaregistrovat prostřednictvím nástrojů WD Drive Utilities, jak je popsáno v části Registrace zařízení na stránce 19. Další možností je online registrace na adrese Pokyny k manipulaci Produkty WD jsou přesné produkty, se kterými je třeba během vybalování a instalace zacházet opatrně. Disky by se mohly při hrubém zacházení, otřesech nebo vibracích poškodit. Při vybalování a následném používání externího disku dodržujte následující bezpečnostní opatření: Zařízení nesmí upadnout nebo být vystaveno nárazům. Pokud je zařízení zapnuto, nepřemisťujte ho. Nepoužívejte zařízení v žádné jiné pozici, než je jeho správná vzpřímená poloha. Nepoužívejte tento výrobek jako přenosné zařízení. Neumisťujte ho na koberce. Ujistěte se, že je umístěno na čistém, pevném a stabilním povrchu. Zajistěte správné větrání nezakrývejte větrací otvory pouzdra systému. INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 5

10 1 2 Připojení zařízení a zahájení používání Tato kapitola obsahuje instrukce k následujícím činnostem: Připojení zařízení Instalace softwaru WD Drive Utilities Připojení zařízení 1. V závislosti na oblasti může být třeba vyměnit adaptér napájení následovně: Instalace Odebrání Instalace Odebrání 2. Zapněte počítač. 3. Připojte adaptér napájení k elektrické zásuvce a napájecí konektor s 12 V stejnosm. nap. k zařízení: PŘIPOJENÍ ZAŘÍZENÍ A ZAHÁJENÍ POUŽÍVÁNÍ 6

11 4. Pomocí kabelu Thunderbolt propojte jeden z portů zařízení k počítači: 5. Použijte další port zařízení k připojení dalších periferních zařízení s rozhraním Thunderbolt. Poznámka: Technologie Thunderbolt umožňuje propojit celkem sedm zařízení počítač a až šest úložných zařízení. 6. Zařízení umožňuje jejich napájení a připojení k počítači. 7. Ověřte, že se úložiště My Book VelociRaptor Duo zobrazí v nabídce DEVICES (ZAŘÍZENÍ) v oblasti postranního panelu aplikace Finder: Poznámka: Pokud je v dialogovém okně Preferences (Předvolby) aplikace Finder zaškrtnuto políčko External disks (Externí disky), na ploše se zobrazí ikona My Book VelociRaptor Duo: 8. Při prvním připojení zařízení k počítači bude zobrazena výzva, zda chcete používat disky zařízení k zálohování prostřednictvím softwaru Time Machine: PŘIPOJENÍ ZAŘÍZENÍ A ZAHÁJENÍ POUŽÍVÁNÍ 7

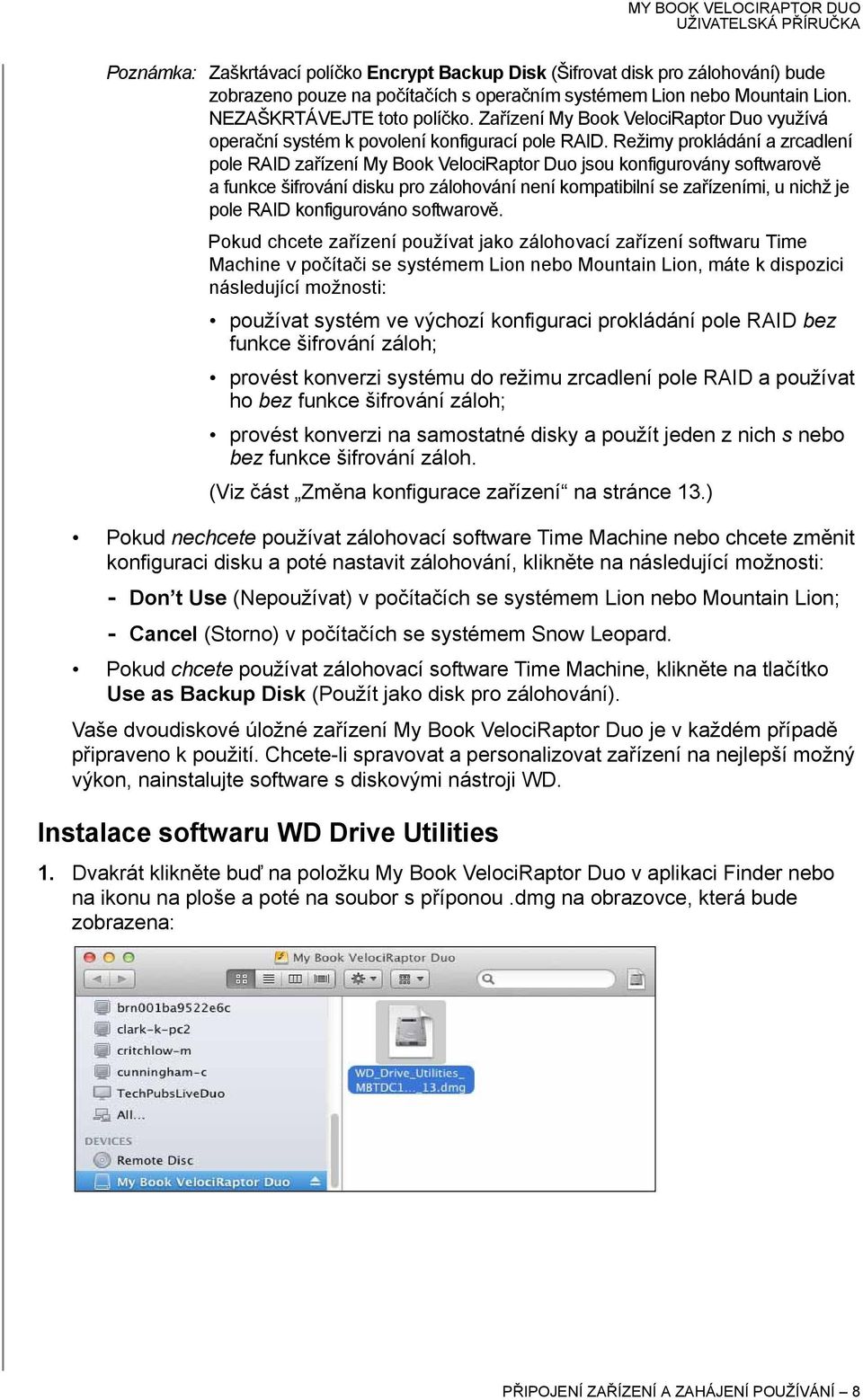

12 Poznámka: Zaškrtávací políčko Encrypt Backup Disk (Šifrovat disk pro zálohování) bude zobrazeno pouze na počítačích s operačním systémem Lion nebo Mountain Lion. NEZAŠKRTÁVEJTE toto políčko. Zařízení My Book VelociRaptor Duo využívá operační systém k povolení konfigurací pole RAID. Režimy prokládání a zrcadlení pole RAID zařízení My Book VelociRaptor Duo jsou konfigurovány softwarově a funkce šifrování disku pro zálohování není kompatibilní se zařízeními, u nichž je pole RAID konfigurováno softwarově. Pokud chcete zařízení používat jako zálohovací zařízení softwaru Time Machine v počítači se systémem Lion nebo Mountain Lion, máte k dispozici následující možnosti: používat systém ve výchozí konfiguraci prokládání pole RAID bez funkce šifrování záloh; provést konverzi systému do režimu zrcadlení pole RAID a používat ho bez funkce šifrování záloh; provést konverzi na samostatné disky a použít jeden z nich s nebo bez funkce šifrování záloh. (Viz část Změna konfigurace zařízení na stránce 13.) Pokud nechcete používat zálohovací software Time Machine nebo chcete změnit konfiguraci disku a poté nastavit zálohování, klikněte na následující možnosti: - Don t Use (Nepoužívat) v počítačích se systémem Lion nebo Mountain Lion; - Cancel (Storno) v počítačích se systémem Snow Leopard. Pokud chcete používat zálohovací software Time Machine, klikněte na tlačítko Use as Backup Disk (Použít jako disk pro zálohování). Vaše dvoudiskové úložné zařízení My Book VelociRaptor Duo je v každém případě připraveno k použití. Chcete-li spravovat a personalizovat zařízení na nejlepší možný výkon, nainstalujte software s diskovými nástroji WD. Instalace softwaru WD Drive Utilities 1. Dvakrát klikněte buď na položku My Book VelociRaptor Duo v aplikaci Finder nebo na ikonu na ploše a poté na soubor s příponou.dmg na obrazovce, která bude zobrazena: PŘIPOJENÍ ZAŘÍZENÍ A ZAHÁJENÍ POUŽÍVÁNÍ 8

13 2. Na obrazovce, která se zobrazí, přetáhněte ikonu softwaru WD Drive Utilities na složku zástupců Applications (Aplikace): 3. Ve složce Applications (Aplikace) se zástupci dvakrát klikněte na aplikaci WD Drive Utilities. 4. Přečtěte si licenční ujednání a poté pokračujte kliknutím na tlačítko Accept (Přijmout). Zobrazí se obrazovka WD Drive Utilities (viz Obrázek 3 níže a část Správa apřizpůsobení zařízení na stránce 10).. Obrázek 3. Obrazovka nástrojů WD Drive Utilities PŘIPOJENÍ ZAŘÍZENÍ A ZAHÁJENÍ POUŽÍVÁNÍ 9

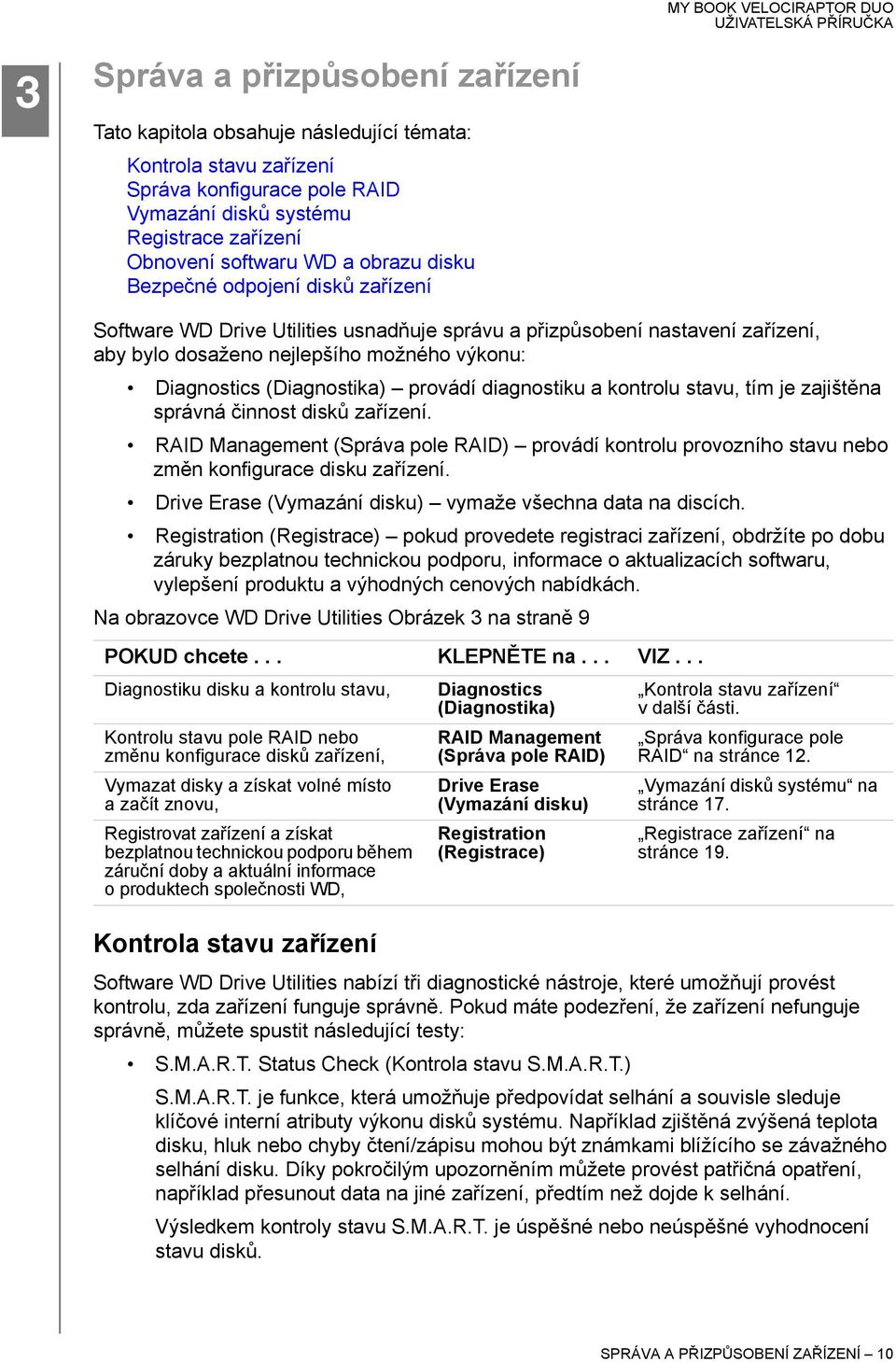

14 1 3 Správa a přizpůsobení zařízení Tato kapitola obsahuje následující témata: Kontrola stavu zařízení Správa konfigurace pole RAID Vymazání disků systému Registrace zařízení Obnovení softwaru WD a obrazu disku Bezpečné odpojení disků zařízení Software WD Drive Utilities usnadňuje správu a přizpůsobení nastavení zařízení, aby bylo dosaženo nejlepšího možného výkonu: Diagnostics (Diagnostika) provádí diagnostiku a kontrolu stavu, tím je zajištěna správná činnost disků zařízení. RAID Management (Správa pole RAID) provádí kontrolu provozního stavu nebo změn konfigurace disku zařízení. Drive Erase (Vymazání disku) vymaže všechna data na discích. Registration (Registrace) pokud provedete registraci zařízení, obdržíte po dobu záruky bezplatnou technickou podporu, informace o aktualizacích softwaru, vylepšení produktu a výhodných cenových nabídkách. Na obrazovce WD Drive Utilities Obrázek 3 na straně 9 POKUD chcete... KLEPNĚTE na... VIZ... Diagnostiku disku a kontrolu stavu, Kontrolu stavu pole RAID nebo změnu konfigurace disků zařízení, Vymazat disky a získat volné místo azačít znovu, Registrovat zařízení a získat bezplatnou technickou podporu během záruční doby a aktuální informace o produktech společnosti WD, Kontrola stavu zařízení Diagnostics (Diagnostika) RAID Management (Správa pole RAID) Drive Erase (Vymazání disku) Registration (Registrace) Kontrola stavu zařízení v další části. Správa konfigurace pole RAID na stránce 12. Vymazání disků systému na stránce 17. Registrace zařízení na stránce 19. Software WD Drive Utilities nabízí tři diagnostické nástroje, které umožňují provést kontrolu, zda zařízení funguje správně. Pokud máte podezření, že zařízení nefunguje správně, můžete spustit následující testy: S.M.A.R.T. Status Check (Kontrola stavu S.M.A.R.T.) S.M.A.R.T. je funkce, která umožňuje předpovídat selhání a souvisle sleduje klíčové interní atributy výkonu disků systému. Například zjištěná zvýšená teplota disku, hluk nebo chyby čtení/zápisu mohou být známkami blížícího se závažného selhání disku. Díky pokročilým upozorněním můžete provést patřičná opatření, například přesunout data na jiné zařízení, předtím než dojde k selhání. Výsledkem kontroly stavu S.M.A.R.T. je úspěšné nebo neúspěšné vyhodnocení stavu disků. SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ 10

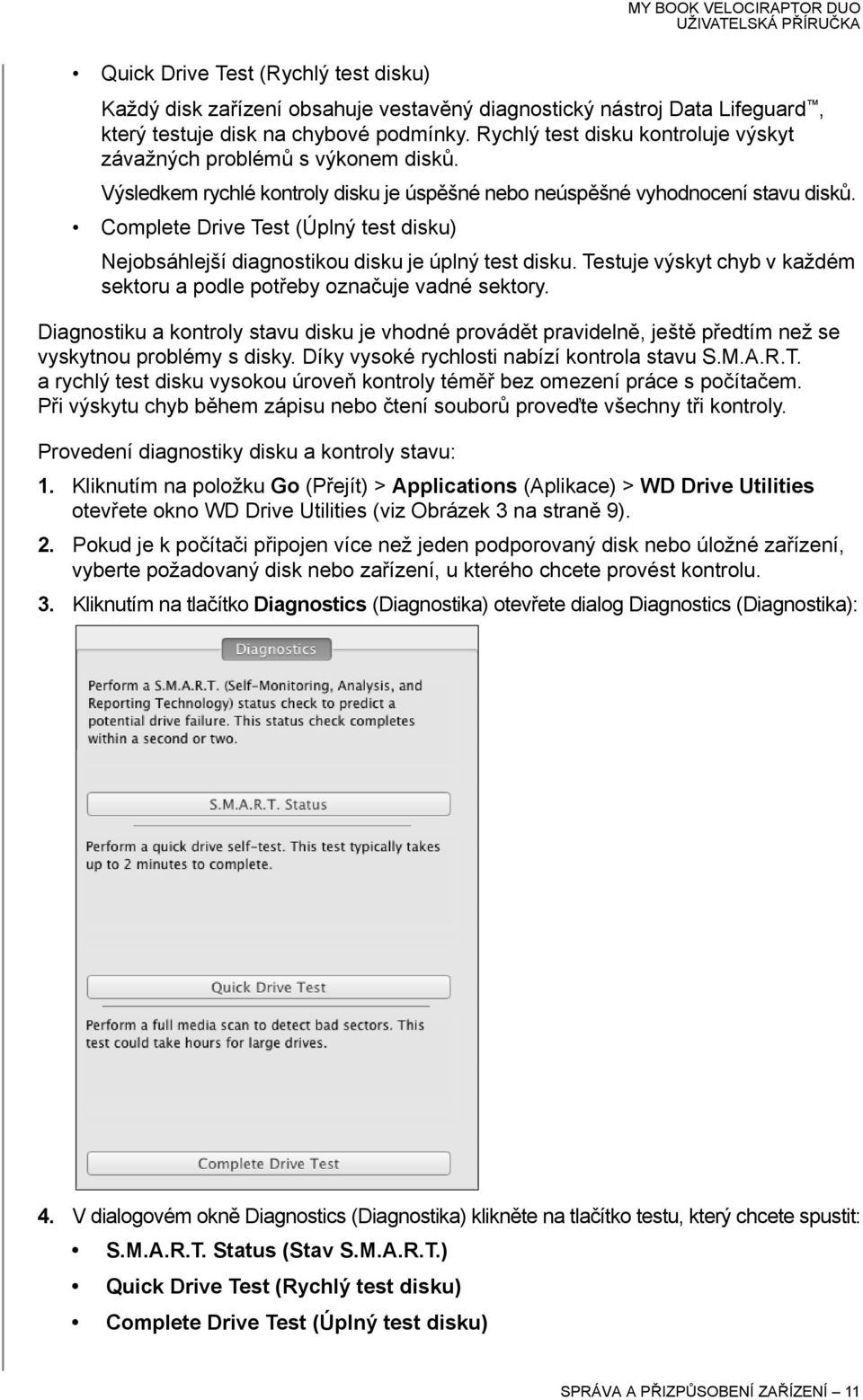

15 Quick Drive Test (Rychlý test disku) Každý disk zařízení obsahuje vestavěný diagnostický nástroj Data Lifeguard, který testuje disk na chybové podmínky. Rychlý test disku kontroluje výskyt závažných problémů s výkonem disků. Výsledkem rychlé kontroly disku je úspěšné nebo neúspěšné vyhodnocení stavu disků. Complete Drive Test (Úplný test disku) Nejobsáhlejší diagnostikou disku je úplný test disku. Testuje výskyt chyb v každém sektoru a podle potřeby označuje vadné sektory. Diagnostiku a kontroly stavu disku je vhodné provádět pravidelně, ještě předtím než se vyskytnou problémy s disky. Díky vysoké rychlosti nabízí kontrola stavu S.M.A.R.T. a rychlý test disku vysokou úroveň kontroly téměř bez omezení práce s počítačem. Při výskytu chyb během zápisu nebo čtení souborů proveďte všechny tři kontroly. Provedení diagnostiky disku a kontroly stavu: 1. Kliknutím na položku Go (Přejít) > Applications (Aplikace) > WD Drive Utilities otevřete okno WD Drive Utilities (viz Obrázek 3 na straně 9). 2. Pokud je k počítači připojen více než jeden podporovaný disk nebo úložné zařízení, vyberte požadovaný disk nebo zařízení, u kterého chcete provést kontrolu. 3. Kliknutím na tlačítko Diagnostics (Diagnostika) otevřete dialog Diagnostics (Diagnostika): 4. V dialogovém okně Diagnostics (Diagnostika) klikněte na tlačítko testu, který chcete spustit: S.M.A.R.T. Status (Stav S.M.A.R.T.) Quick Drive Test (Rychlý test disku) Complete Drive Test (Úplný test disku) SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ 11

16 Správa konfigurace pole RAID Původní/výchozí konfigurací zařízení My Book VelociRaptor Duo je režim prokládání diskového pole RAID 0, který poskytuje maximální rychlost i maximální výkon úložiště. Konfiguraci systému můžete změnit následovně: režim zrcadlení diskového pole RAID 1 vyznačující se maximální ochranou a menším úložištěm; režim JBOD samostatných disků, které lze formátovat rozdílně a rozšířit tak jejich flexibilitu. Kontrola stavu disku Software WD Drive Utilities znázorňuje stav konfigurace zařízení a každého jeho disku. Pokud chcete zkontrolovat stav zařízení: 1. Kliknutím na položku Go (Přejít) > Applications (Aplikace) > WD Drive Utilities otevřete okno WD Drive Utilities (viz Obrázek 3 na straně 9). 2. Pokud je k počítači připojeno více než jedno podporované úložné zařízení, vyberte to, u kterého chcete provést kontrolu. 3. Kliknutím na možnosti RAID Management (Správa pole RAID) > Status (Stav) zobrazte stav zařízení: 4. Zobrazení stavu zahrnuje: Jednu z následujících konfigurací: - Stripe (režim prokládání) - Mirror (režim zrcadlení) - Individual Drives (Samostatné disky) Jeden z následujících stavů pole RAID: - Online (On-line) - Offline - Degraded (Omezený režim) - Failed (Nezdařila se) V konfiguracích pole RAID může mít disk A a disk B jeden z následujících stavů: - Online (On-line) disk je dostupný a ve stavu Online (On-line). - Failed (Selhání) disk selhal. - Removed (Odstraněný) disk byl odstraněn. - Standby (Pohotovostní režim) disk je součástí pole RAID, ale je třeba provést obnovu. - Rebuilding (Obnova struktury) probíhá obnova struktury disku. - Unknown (Neznámý) disk má jiný, neurčený stav. SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ 12

17 Změna konfigurace zařízení UPOZORNĚNÍ! Při změně konfigurace zařízení budou naformátovány oba disky, čímž dojde k vymazání jejich dat. Pokud jste používali zařízení v jednom režimu a poté ho chcete přepnout na jiný režim, proveďte před změnou konfigurace zálohu svých dat na jiné úložné zařízení. Poznámka: Změna konfigurace zařízení vymaže také software WD a všechny jeho podpůrné soubory, nástroje a soubory uživatelských příruček. Tyto soubory si můžete stáhnout, pokud budete chtít zařízení po provedení změn vrátit do původního stavu. (Další informace o stažení a obnovení softwaru WD a obrazu disku naleznete v databázi znalostí v odpovědi s ID č. 7 na stránkách Změna konfigurace zařízení: 1. Kliknutím na položku Go (Přejít) > Applications (Aplikace) > WD Drive Utilities otevřete okno WD Drive Utilities (viz Obrázek 3 na straně 9). 2. Pokud je k počítači připojeno více než jedno podporované úložné zařízení, vyberte to, u kterého chcete provést konfiguraci. 3. Kliknutím na možnosti RAID Management (Správa pole RAID) > Configuration (Konfigurace) zobrazte dialog Configuration (Konfigurace): 4. Zvolte možnost podle požadovaného režimu: Režim prokládání maximální kapacita a výkon (pole RAID 0) Režim zrcadlení maximální ochrana dat (pole RAID 1) Samostatné disky (JBOD) Výběr možnosti... Zobrazí dialog svazku pro specifikaci... Stripe (prokládání) nebo Mirror (zrcadlení) Upozorňujeme vás, že pole RAID nelze konfigurovat při použití systému souborů exfat (extended File Allocation Table). Samostatné disky Název svazku nového pole RAID: Název svazku a formát souborů každého disku: SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ 13

18 5. V dialogu volume (svazek): a. Pokud chcete změnit název svazku, zadejte název do textového pole Volume Name (Název svazku). b. Pokud provádíte konverzi na samostatné disky, vyberte možnost specifikovat formát souborů pro každý svazek: systém souborů HFS+J systém souborů ExFAT c. Při změně konfigurace zařízení si přečtěte varování o ztrátě dat, zaškrtnutím políčka I understand (Rozumím) přijměte riziko a aktivujte tlačítko Configure (Konfigurovat): Důležité: Pokud chcete uložit jakákoli data, která jsou umístěna na discích zařízení, zálohujte je před pokračováním ve změně konfigurace na jiné úložné zařízení. d. Kliknutím na tlačítko Configure (Konfigurovat) zahájíte změnu konfigurace. 6. Pokud budete vyzváni, zadejte heslo a pokračujte kliknutím na tlačítko OK: 7. Během změny konfigurace software WD Drive Utilities: zobrazí stavový panel s průběhem převodu odstraní a opět zobrazí položky aplikace Finder a obrazovku ikony na ploše tak, aby podporovaly nový režim zařízení SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ 14

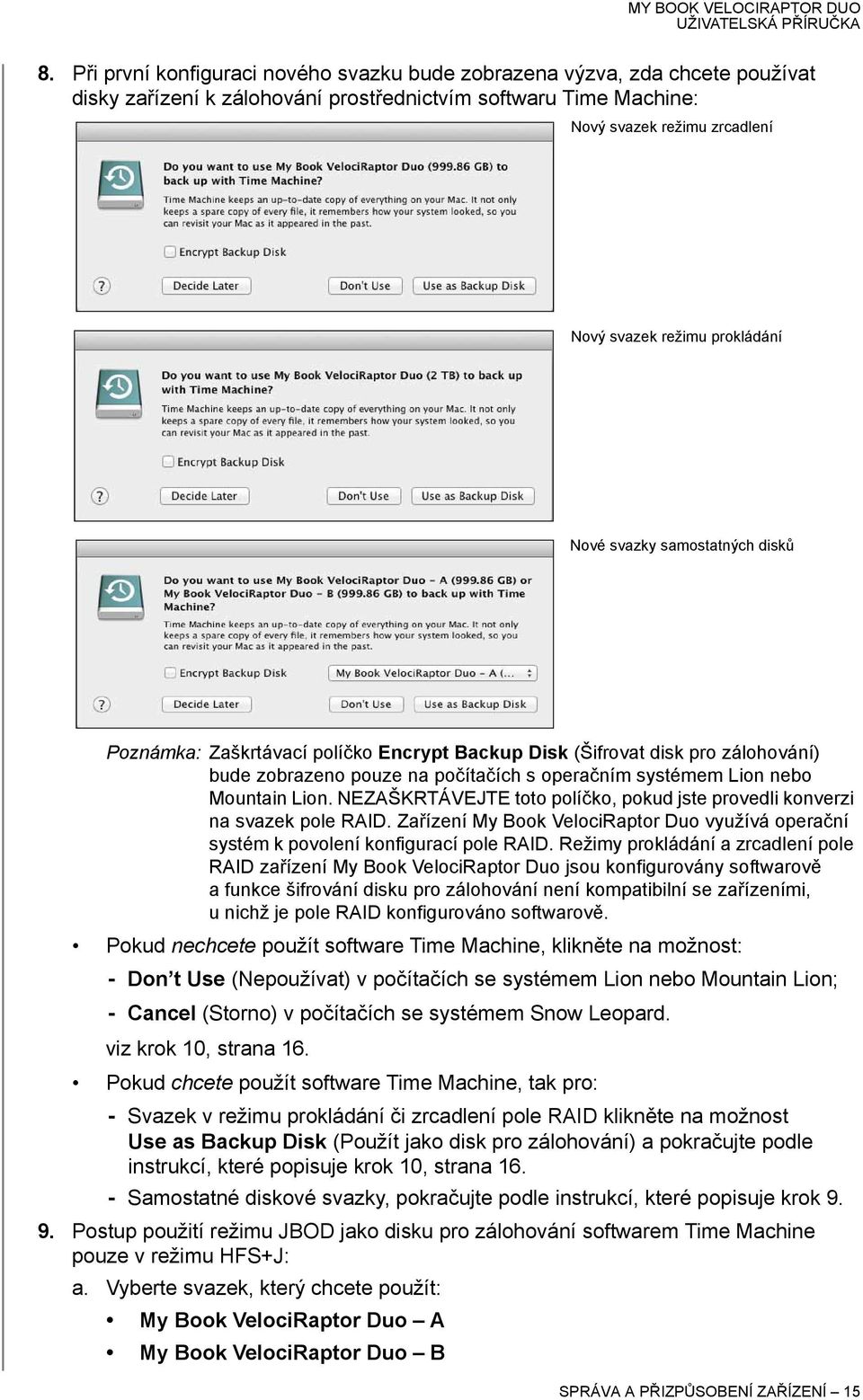

19 8. Při první konfiguraci nového svazku bude zobrazena výzva, zda chcete používat disky zařízení k zálohování prostřednictvím softwaru Time Machine: Nový svazek režimu zrcadlení Nový svazek režimu prokládání Nové svazky samostatných disků Poznámka: Zaškrtávací políčko Encrypt Backup Disk (Šifrovat disk pro zálohování) bude zobrazeno pouze na počítačích s operačním systémem Lion nebo Mountain Lion. NEZAŠKRTÁVEJTE toto políčko, pokud jste provedli konverzi na svazek pole RAID. Zařízení My Book VelociRaptor Duo využívá operační systém k povolení konfigurací pole RAID. Režimy prokládání a zrcadlení pole RAID zařízení My Book VelociRaptor Duo jsou konfigurovány softwarově a funkce šifrování disku pro zálohování není kompatibilní se zařízeními, u nichž je pole RAID konfigurováno softwarově. Pokud nechcete použít software Time Machine, klikněte na možnost: - Don t Use (Nepoužívat) v počítačích se systémem Lion nebo Mountain Lion; - Cancel (Storno) v počítačích se systémem Snow Leopard. viz krok 10, strana 16. Pokud chcete použít software Time Machine, tak pro: - Svazek v režimu prokládání či zrcadlení pole RAID klikněte na možnost Use as Backup Disk (Použít jako disk pro zálohování) a pokračujte podle instrukcí, které popisuje krok 10, strana Samostatné diskové svazky, pokračujte podle instrukcí, které popisuje krok Postup použití režimu JBOD jako disku pro zálohování softwarem Time Machine pouze v režimu HFS+J: a. Vyberte svazek, který chcete použít: My Book VelociRaptor Duo A My Book VelociRaptor Duo B SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ 15

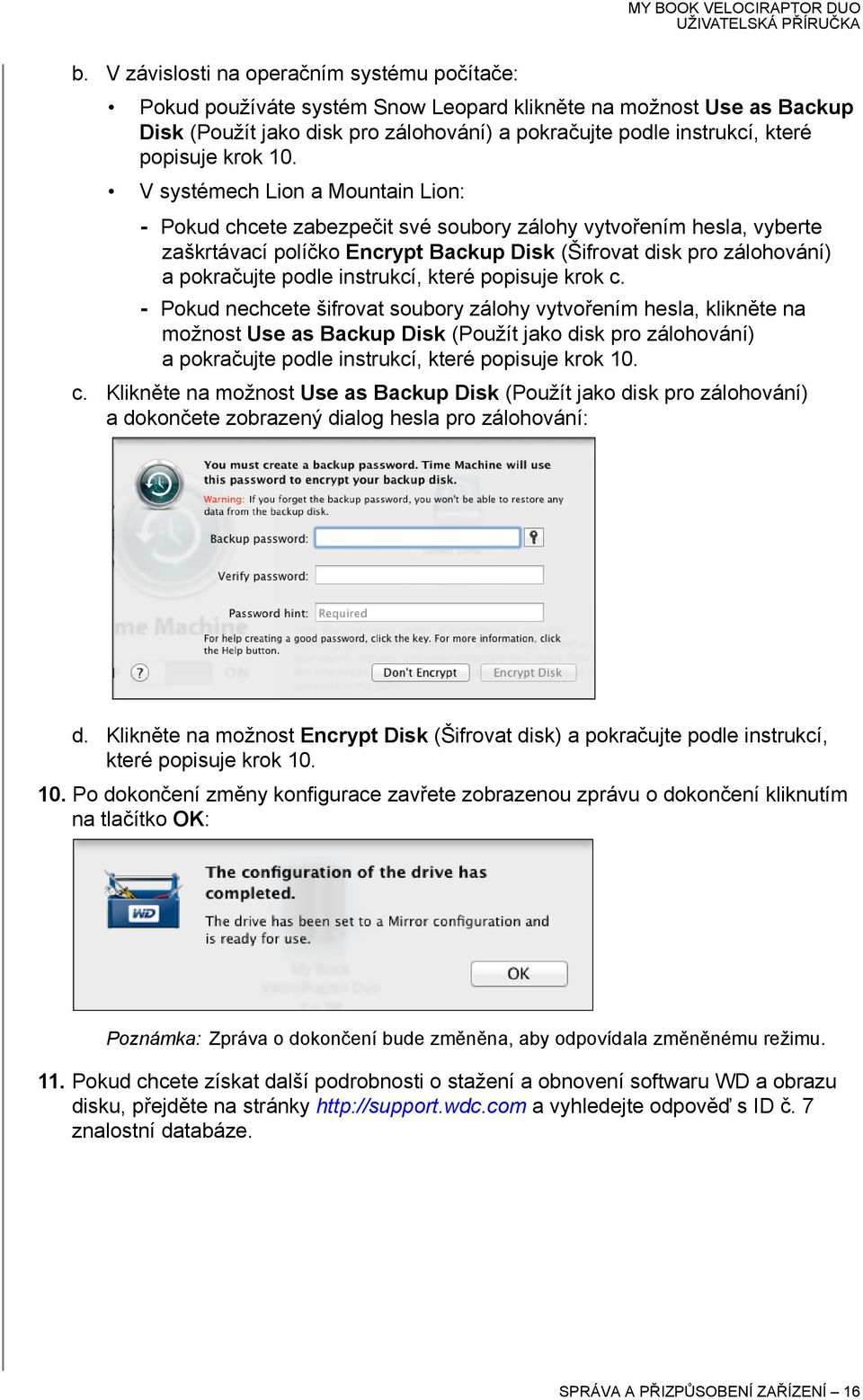

20 b. V závislosti na operačním systému počítače: Pokud používáte systém Snow Leopard klikněte na možnost Use as Backup Disk (Použít jako disk pro zálohování) a pokračujte podle instrukcí, které popisuje krok 10. V systémech Lion a Mountain Lion: - Pokud chcete zabezpečit své soubory zálohy vytvořením hesla, vyberte zaškrtávací políčko Encrypt Backup Disk (Šifrovat disk pro zálohování) a pokračujte podle instrukcí, které popisuje krok c. - Pokud nechcete šifrovat soubory zálohy vytvořením hesla, klikněte na možnost Use as Backup Disk (Použít jako disk pro zálohování) a pokračujte podle instrukcí, které popisuje krok 10. c. Klikněte na možnost Use as Backup Disk (Použít jako disk pro zálohování) a dokončete zobrazený dialog hesla pro zálohování: d. Klikněte na možnost Encrypt Disk (Šifrovat disk) a pokračujte podle instrukcí, které popisuje krok Po dokončení změny konfigurace zavřete zobrazenou zprávu o dokončení kliknutím na tlačítko OK: Poznámka: Zpráva o dokončení bude změněna, aby odpovídala změněnému režimu. 11. Pokud chcete získat další podrobnosti o stažení a obnovení softwaru WD a obrazu disku, přejděte na stránky a vyhledejte odpověď sidč. 7 znalostní databáze. SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ 16
