UC-221 UC-222. Programovatelné satelitní procesory SÉRIE 912 SATELITNÍ PROCESORY 1. BEZPEČNOSTNÍ INSTRUKCE
|
|
- Václav Marek
- před 7 lety
- Počet zobrazení:
Transkript
1 UC-221 UC-222 Programovatelné satelitní procesory Dvojité satelitní procesory ALCAD UC-221 a UC-222 jsou určeny ke zpracování digitálního satelitního signálu v pásmu 950 až 2150 MHz. Po zpracování signálů je možné distribuovat požadované satelitní transpondéry prostřednictvím jediného koaxiálního kabelu. Oba typy v sobě sdružují dva samostatné satelitní procesory (pro zpracování dvou satelitních transpondéru), přičemž typ UC-221 má jeden společný vstup pro oba procesory a typ UC-222 má samostatný vstup pro každý procesor. Procesory jsou plně kompatibilní s dalšími prvky hlavní stanice ALCAD série 905/ BEZPEČNOSTNÍ INSTRUKCE Podmínkou správné funkce a záruky je použití originálního napájecího zdroje typu FA-310. Použití jiných zdrojů není přípustné Napájecí zdroj je určen k připojení k síti 230V ± 15%, 50-60Hz Z napájecího zdroje a procesorů neodstraňujte kryt, pokud je zařízení připojeno k síti Zabraňte proniknutí vlhkosti (i kondenzační) do zařízení Opravy musí být prováděny pouze autorizovaným servisem Zkontrolujte, zda je systém správně větrán. Zařízení, jež při provozu překračuje svůj teplotní rozsah (-10 až +45 C), nemusí pracovat s polehlivě Nezakrývejte větrací drážky napájecího zdroje a jeho úložného prostoru V případě jakýchkoli pochybností souvisejících s instalací, provozem nebo bezpečnostními požadavky se obraťte na svého dodavatele 1
2 2. TECHNICKÉ PARAMETRY Typ UC-221 UC-222 TV systém DVB-S / DVB-S2 / FM-TV Počet vstupů 1 2 Počet procesorů v modulu 2 2 Vstupní frekvenční rozsah MHz Výstupní frekvenční rozsah MHz Šířka kanálu 15 / 27 / 36 MHz Frekvenční krok 1 MHz Vstupní úroveň 45 až 85 dbµv Výstupní úroveň 83 dbµv ±3 Rozsah regulace AGC 40 db Regulace výstupní úrovně 20 db Selektivita BW 36 MHz 40 db BW 27 MHz 30 db Průchozí útlum vstupní/výstupní < 1 db Průchod napájení do vstupu 12/18 V, max.375 ma 12/18 V, max.375 ma (vstup 2) +3,3V 255 ma, +5,2V 205 ma, +12V 120 ma + LNB 12V Napájení +24V LNB 18V U transpondérů se symbolovou rychlostí nižší než 6000 MB/s není garantována funkčnost. ZF-712 SAT-IF zesilovač Frekvenční rozsah MHz Zesílení db 45 +/- 1,0 Regulace zesílení db 20 Náklon db 10 (vypínatelný) Výstupní úroveň dbuv 123 (IMD3-35 db) 115 (IMD2-35 db) Šumové číslo db 7,0 +/- 1 Ztráta na vstupu TV db 2,0 +/- 1,0 Napájení V/mA +24 / 145 Ze zdroje FA-310 přes redukci LA-102 FA-310 Napájecí zdroj Výstupní napětí / proud V / ma +3,3/5500, +5,2/2500, +12/1500, +24/500 Síťové napětí V~ 230 +/- 20% Spotřeba (max.) VA 125 Společné parametry Provozní teplota uvnitř zařízení C Provozní teplota vnějšího prostředí C (55 s ventilátorem) Krytí IP 20 C 2
3 3. POPIS ZAŘÍZENÍ 3
4 FA montážní šrouby 2 indikátor správné funkce zdroje 3 indikátor přetížení zdroje 4 konektor pro připojení napájecí sběrnice 5 kryt zdroje s větracími otvory 6 síťový kabel 7 napájecí sběrnice 8 uživatelský manuál UC-221 / UC vstup IN signálu z LNB nebo jiného modulu (typ UC-222 má osazen vstupy dva) 10 výstup IN signálu pro další modul (pouze u modelu UC-221) 11 přepínač napájení LNB 12 indikátor IN signálu prvního procesoru 13 IR čidlo pro programátor PS indikátor programovacího režimu 15 spínač programovacího režimu 16 infračervený vysílač 17 indikátor IN signálu druhého procesoru 18 indikátor OUT signálu obou procesorů 19 regulátor výstupní úrovně prvního procesoru 20 konektor pro připojení napájecí sběrnice 21 regulátor výstupní úrovně druhého procesoru 22 vstup OUT signálu z jiného modulu 23 výstupní OUT konektor 24 montážní šrouby 25 signálová propojka 26 uživatelský manuál ZF vstup pro satelitní signál z OUT výstupu procesorů 28 přepínač náklonu 29 regulátor zesílení 30 indikátor napájení 31 napájecí konektor 32 nezesilovaný vstup pro TV signál v pásmu 47 až 862 MHz (-2 db) 33 výstup zesilovače 34 montážní šrouby 35 napájecí redukce LA-102 s kabelem 36 uživatelský manuál 4
5 4. MECHANICKÁ INSTALACE Pro mechanickou vestavbu lze použít montážní rám na zeď SP-226 (obr. 1), případně v kombinaci s překryvnou skříní CP-226 nebo CP-426 (obr. 2) nebo rám do 19 skříně SP-725 (obr. 3). Obr.1 Obr.3 Obr.2 Překryvná skříň Obr.2 CP-426 (bez zadní stěny) je určena pro maximálně 2 rámy SP-226. Skříň lze osadit ventilátorem VE-500 (není součástí dodávky). Připevněte všechny moduly pomocí dvojice šroubů k montážnímu rámu SP-226 nebo SP-725. Montážní rám uzemněte. Teplota v místě instalace nesmí překročit rozsah C. Při jejím překročení se výrazně zkracuje životnost napájecího zdroje! 5
6 4. ZAPOJENÍ NAPÁJENÍ Ve vypnutém stavu propojte napájecí sběrnicí (je součástí dodávky zdroje) napájecí zdroj a všechny moduly. Dbejte na řádné dotlačení kontaktů. Všechny moduly musí být řádně připevněny k montážnímu rámu (přes rám se přenáší záporný pól napájení). Montážní rám uzemněte. Zesilovač ZF-712 připojte k napájecí sběrnici přes redukci LA-102 (na obrázku vpravo). Kapacita napájecího zdroje FA-310 je určena maximálně pro osm procesorů UC-221/222 a jeden zesilovač ZF-712! Nepřekračujte maximální počet modulů připojených k jednomu napájecímu zdroji! Vždy nejdříve propojte všechny moduly a až následně připojte zdroj k síťovému napětí! Stejně tak nejdříve vypněte síťové napájení a až následně odpojujte napájecí sběrnici! 6
7 Všechny moduly musí být před zapnutím zdroje řádně připevněny k montážní liště Nepřekročujte maximální teplotu okolního prostředí C, při jejím překročení může docházet k výpadkům a zkracuje se životnost zařízení Před jakoukoliv manipulací s napájecí sběrnicí odpojte zdroj od sítě Nikdy nepropojujte napájecí sběrnicí více zdrojů FA-310 navzájem 4.1. Napájení LNB Procesory UC-221/222 umožňují napájet LNB napětím 12 nebo 18 V. Procesory negenerují signál 22 khz. Doporučujeme použití LNB typu quatro. V případě procesoru UC-222 (se dvěma nezávislými vstupy) je napájení LNB přítomno pouze ve vstupu SAT2. 7

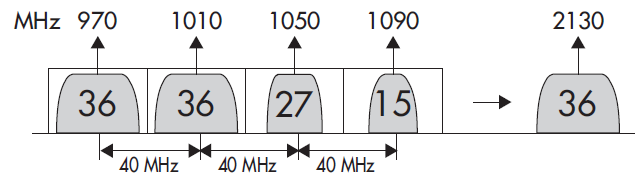

8 5. PŘIPOJENÍ VSTUPNÍHO A VÝSTUPNÍHO SIGNÁLU SÉRIE 912 Připojení vstupních a výstupních signálů provádějte ve vypnutém stavu! Při propojování více modulů UC-221/222 nezapomeňte počítat s průchozím útlumem cca 1 db. UC připojení vstupního signálu: Satelitní signál z LNB se připojuje do IN vstupu (9). Signál lze pomocí propojek (25) zapojených mezi IN výstup (10) a IN vstup (9) dalšího modulu přivést do více modulů. Poslední nevyužitý IN výstup (10) musí být zakončen zakončovacím odporem 75Ω. Do IN vstupu (19) lze zapnout napětí + 12 nebo +18V pro napájení LNB. UC připojení vstupního signálu: Satelitní signál z LNB se připojuje do IN vstupů SAT1 a SAT2 (9). Do IN vstupu SAT2 lze zapnout napětí + 12 nebo +18V pro napájení LNB. Připojení výstupů: Výstupní signál z OUT výstupu (23) lze pomocí propojek (25) zapojených mezi OUT výstup (23) a OUT vstup (22) dalšího modulu sloučit postupně z výstupy všech modulů a pomocí koaxiálního kabelu připojit ke vstupu (27) zesilovače ZF-712. Poslední nevyužitý OUT vstup (22) musí být zakončen zakončovacím odporem 75Ω. 8

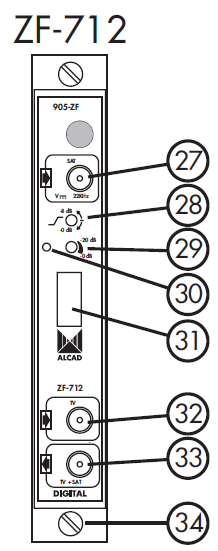

9 Připojení zesilovače ZF-712: Na zesilovači ZF-712 vypněte napájení LNB a regulátor náklonu nastavte na 0 db. Pomocí propojky, vyrobené z koaxiálního kabelu osazeného dvěma F-konektory, propojte OUT výstup posledního modulu UC se vstupem (27) zesilovače ZF-712. Poznámka: Použití zesilovače ZF-712 není podmínkou funkce, lze použít jakýkoliv jiný SAT IF zesilovač např. ALCAD CF-712, TELEVES AVANT HD atd. 6. PROGRAMOVÁNÍ Procesory UC-221/222 slouží ke zpracování satelitního signálu úpravou jejich frekvence a úrovně. Po zpracování signálů je možné distribuovat požadované satelitní transpondéry prostřednictvím jediného koaxiálního kabelu. Vstupní frekvence procesoru se musí rovnat frekvenci SAT IF satelitního transpondéru (frekvence transpondéru mínus frekvence lokálního oscilátoru LNB). Pro výstupní frekvence doporučujeme používat standardní frekvenční plán, který začíná na 970 MHz a končí na 2130 MHz, s vyhrazeným prostorem 40 MHz pro každý transpondér. Tento frekvenční plán je platný pro šířku pásma menší nebo rovnou 36MHz a umožňuje distribuci nejvýše 30 transpondérů. 9
10 Procesory UC-221 a UC-222 se programují pomocí infračerveného programátoru PS-003 softwarové verze 2.2 nebo vyšší. Podrobnosti k programátoru PS-003 najdete v přiloženém uživatelském manuálu. Přepnutím přepínače IR(15) do polohy ON zapněte modul UC do programovacího režimu. Indikátor programovacího režimu (14) se rozsvítí žlutě. Každý nastavený parametr se do procesoru přenese stiskem klávesy T(COPY). Při přenosu dat je nutné namířit programátor na čidlo (13) na čelním panelu modulu UC. Během přenosu dat bliká žlutý indikátor IR (14). Programátor PS-003: Klávesa READ Klávesa F (funkce) Klávesa T(COPY) Klávesy pro pohyb Poznámky k použití programátoru PS-003: programátor musí být vybaven softwarovou verzí 2.2 nebo vyšší starší verze programátoru lze upgradovat pomocí programovacího kabelu CU-001 a PC 6.1. Postup při programování: 10
11 1. Zapněte programátor PS-003 stiskem libovolného tlačítka 2. Klávesami zvolte SERIE 912 UC 3. Stiskněte klávesu, zobrazí se volba režimu výstupní frekvence prvního procesoru P1 4. Klávesami nebo číselnou klávesnicí zvolte požadovanou frekvenci a přeneste data stiskem klávesy T(COPY) 5. Stiskněte klávesu, zobrazí se volba režimu výstupní frekvence druhého procesoru P2 6. Klávesami nebo číselnou klávesnicí zvolte požadovanou frekvenci a přeneste data stiskem klávesy T(COPY) 7. Stiskněte klávesu, zobrazí se volba režimu vstupní frekvence prvního procesoru P1 8. Klávesami nebo číselnou klávesnicí zvolte požadovanou frekvenci a přeneste data stiskem klávesy T(COPY) 9. Stiskněte klávesu, zobrazí se volba režimu vstupní frekvence druhého procesoru P2 10. Klávesami nebo číselnou klávesnicí zvolte požadovanou frekvenci a přeneste data stiskem klávesy T(COPY) 11. Stiskněte klávesu, zobrazí se volba šířky pásma prvního procesoru P1 12. Klávesami nebo číselnou klávesnicí zvolte požadovanou šířku pásma a přeneste data stiskem klávesy T(COPY) 13. Stiskněte klávesu, zobrazí se volba šířky pásma druhého procesoru P2 14. Klávesami nebo číselnou klávesnicí zvolte požadovanou šířku pásma a přeneste data stiskem klávesy T(COPY) 15. Stiskněte klávesu, zobrazí se volba AFC pro první procesor P1 16. Klávesami zapněte (ON) nebo vypněte (OFF) automatické dolaďování kmitočtu procesoru P1 a přeneste data stiskem klávesy T(COPY) 17. Stiskněte klávesu, zobrazí se volba AFC pro druhý procesor P2 18. Klávesami zapněte (ON) nebo vypněte (OFF) automatické dolaďování kmitočtu procesoru P2 a přeneste data stiskem klávesy T(COPY) Variantně je možné všechna data nejprve nastavit v programátoru PS-003 a poté je hromadně zkopírovat (odeslat) do procesoru UC funkcí COPY. Kopírování se spouští stiskem klávesy F a následně T(COPY). Při kopírování dat je nutné mířit programátorem na čidlo (13) na čelním panelu procesoru UC. Po ukončení programování přepněte přepínač IR (15) do polohy OFF. 11
12 6.2. Načtení nastavených dat z UC-221/222 do programátoru PS-003: Funkcí programátoru READ lze načíst data z procesoru UC do programátoru PS Zapněte UC-221/222 do programovacího režimu přepínačem IR (15). Indikátor programovacího režimu (14) se rozsvítí žlutě. Stiskněte klávesu F a následně klávesu 1. Při přenosu dat je nutné mířit programátorem na čidlo (13) na čelním panelu procesoru UC. Během přenosu dat bliká indikátor (14). 7. NASTAVENÍ SESTAVY SE ZESILOVAČEM ZF-712 Nastavení výstupní úrovně procesorů: Připojte měřicí přijímač s rozsahem 950MHz až 2150MHz na výstupní konektor (33) širokopásmového zesilovače ZF-712. Ujistěte se, že přepínač náklonu (28) je nastaven na 0 db a že regulátor úrovně výstupního signálu (29) je na -20dB. Zkontrolujte, zda je poslední nevyužitý OUT vstup (22) zakončen zakončovacím odporem 75Ω. Nastavte regulátory výstupní úroveň (19/21) každého modulu UC na minimální úroveň útlumu. Potom je postupně nastavujte tak, aby úroveň všech transpondérů byla přibližně stejná (viz obrázek níže). Pro dosažení nejlepších parametrů doporučujeme nastavení nejnižší výstupní frekvence v modulech nejdále od zesilovače. 12
13 Nastavení výstupní úrovně zesilovače: Připojte měřicí přijímač s rozsahem 950MHz až 2150MHz na výstupní konektor (33) širokopásmového zesilovače ZF-712. Ujistěte se, že přepínač náklonu (28) je nastaven na 0 db a pomocí regulátoru úrovně výstupního signálu (29) nastavte požadovanou výstupní úroveň. Je nutné vzít v úvahu snížení maximální výstupní úrovně podle počtu zesilovaných transpondérů (TV kanály přivedené do vstupu TV (32) se do redukce nepočítají). Maximální provozní úroveň se získá odečtením koeficientu redukce z následující tabulky od maximální úrovně výstupu. Koeficienty redukce výstupní úrovně zesilovače ZF-712: (vlevo počet zesilovaných transpondérů, vpravo koeficient redukce) 8. ZÁRUKA, SERVIS Na všechny komponenty hlavní stanice ALCAD série 905/912 se vztahuje záruční doba 36 měsíců ode dne prodeje. Aktuální verzi manuálu, novinky a příslušenství najdete na Záruční a pozáruční servis provádí: ANTECH spol. s r.o. Rovnice 998/6, Břeclav tel , fax servis@antech.cz 13
14 14
