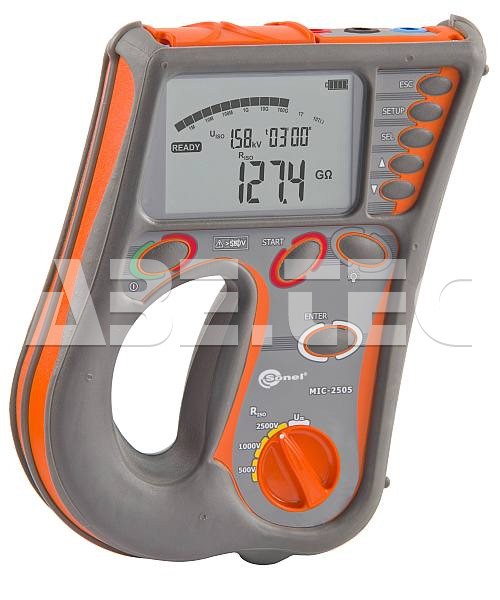

1 dodavatel vybavení provozoven firem Měřič izolačního odporu MIC-2505 Obj. číslo: Výrobce: SONEL S. A. Popis Digitální měřič izolačního odporu. Určen pro přímé měření izolačního odporu v síťových kabelech, transformátorech, elektromotorech aj. Měření při napětí 500, 1000 a 2500 V, rozsah měření 500 kω... 2TΩ. Základní funkce: Měření při napětí: 500, 1000 a 2500 V. Rozsah měření: 500 kω... 2TΩ. Nastavení 3 časů měření: 15, 60, 600 s. Měření odporu pomocí metody tří vývodů. Měření 2 koeficientů absorpce. Měření svodového proudu pomocí měření izolačního odporu. Automatické vybití měřeného objektu po skončení měření. Vestavěná nabíječka baterií. Napájení: dobíjecí baterie. Měření napětí: V. Rozměry: 260 x 190 x 60 mm. Hmotnost: 1,3 kg. Měření izolačního odporu: Lze vybrat napětí 500, 1000, 2500 V. Průběžná indikace naměřeného izolačního odporu nebo svodového proudu. Automatické vybití kapacity měřeného objektu po ukončení měření. Přímé měření jednoho nebo dvou absorpčních koeficientů. Akustická singalizace v 5-ti vteřinových intervalech pro usnadnění zachycení časové charakteristiky. Uplynulý T1, T2, T3 čas z rozsahu 15, 60 a 600 s pro měření koeficientů absorpce.

2 Údaje o aktuálním měřeném napětí během měření. Ochrana před měřením živých objektů. Měření svodového proudu během měření izolačního odporu. Měření odporu pomocí metody tří vývodů. Další funkce měřiče: Měření stejnosměrného a střídavého napětí v rozsahu V. Napájení pomocí dobíjecího akumulátoru. Elektrická bezpečnost: Typ izolace: dvojitá, v souladu s EN a IEC Bezpečností kategorie: CAT IV / 600 V (CAT III / 1000 V) v souladu s EN Stupeň krytí v souladu s EN 60529: IP 54. Provozní podmínky: Provozní teplota: C. Přesnost nastavení napětí (RISO [Ω] 1000*Un [V]): % nastavené hodnoty. Tepelná stabilita napětí lepší než: 0,2% / C. Konvertor výstupního proudu: minimálně 1,0 ma při každém jmenovitém napětí. Odečet frekvence: cca. 1 měření / s. Další technická specifikace: Napájení měřiče: Sonel L-1 NiMH 9,6 V dobíjecí baterie. Rozměry 260 x 190 x 60 mm. Hmotnost: 1,3 kg. Displej: segmentový LCD. Měření izolačního odporu Rozsah měření v souladu s IEC : RISOmin = UISOmin = IISOmax... 2,0 TΩ (IISOmax = 1 ma) Rozsah displeje Rozlišení Přesnost

3 0, ,9 kω 0,1 kω ± (3% n. h číslic) 1, ,999 MΩ 0,001 MΩ 10, ,99 MΩ 0,01 MΩ 100, ,9 MΩ 0,1 MΩ 1, ,999 GΩ 0,001 GΩ 10, ,99 GΩ 0,01 GΩ 100, ,9 GΩ 0,01 GΩ 1, ,000 TΩ 0,001 TΩ Maximální hodnota měřeného izolačního odporu závislá na hodnotě měřicího napětí Napětí Měřený odpor 500 V 500 GΩ

4 1000 V GΩ 2500 V GΩ n. h. = "naměřená hodnota" Přístroj splňuje požadavky stanovené standardy: EN (Bezpečnostní požadavky na elektrická měřicí, řidicí a laboratorní zařízení). EN (Bezpečnostní požadavky na elektrické měřicí a zkušební sestavy sond držených nebo ovládaných rukou). EN (Požadavky na elektromagnetickou kompatibilitu). EN (Elektrická bezpečnost v nízkonapěťových rozvodných sítích se střídavým napětím do V a se stejnosměrným napětím do V - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany). HD (harmonizační dokument pro provedení měření - kontrolu). HD (dokument pro provedení měření - ochrana před úrazem elektrickým proudem). EN (dokument pro provedení měření - venkovní inspekční testy). Standardní příslušenství měřiče MIC-5000: Příslušenství Kód Testovací kabel s banánkem, 1,8 m, 5kV, červený WAPRZ1X8REBB Testovací kabel s banánkem, 1,8 m, 5kV, modrý WAPRZ1X8BUBB Testovací kabel stíněný s banánkem, 1,8 m, 5kV, černý WAPRZ1X8BLBB Krokodýlová svorka K04, 5kV, černá WAKROBL20K04

5 Krokodýlová svorka K05, 5kV, červená WAKRORE20K05 Krokodýlová svorka K05, 5kV, modrá WAKROBU20K05 Pin sonda s banánkovým konektorem, modrá WASONREOGB2 Pin sonda 5kV s banánkovým konektorem, černá WASONBLOGB2 Kufřík L4 WAFUTL4 Napájecí adaptér Z7 WAZASZ7 Dobíjecí baterie NiMH 9,5V WAAKU10 Závěsné popruhy WAPOZSZE2 Sonel Reader program, kalibrační certifikát Technická data Název parametru Měření napětí Rozsah měření Základní funkce Šířka Hloubka Výška Hmotnost Hodnota 500, 1000, 2500 V 500 kω... 2 TΩ měření odporu metodou tří vývodů, měření 2 koeficientů absorpce, měření svodového proudu, automatické vybití měřeného objektu, vestavěná nabíječka baterií 190 mm 60 mm 260 mm 1.3 kg

6 Fotogalerie
