Martin Šindlář Competence leader SAP Basis and Software Engineering. Vyhodnocování efektivity balících linek (OEE)

Transkript

1 Martin Šindlář Competence leader SAP Basis and Software Engineering Vyhodnocování efektivity balících linek (OEE)

2 2 Cíl řešení Automatizovaný sběr dat z balících linek Monitoring a vyhodnocování: celkové výkonnosti balících linek(oee) výkonnosti linek dostupnosti linek kvality v reálném čase ve vztahu k vyráběné zakázce, směně, balící lince Možnost evidence reworku a scrapu přímo z prostředí operátorského pracoviště linky Sledování a možnost evidence plánovaných a neplánovanách odstávek přímo z prostředí operátorského pracoviště s uvedením důvodu odstávky Automatické odvádění výroby včetně možnosti automatického naskladňování v SAP ERP

3 Celková efektivita výrobního zařízení(overall Equipment Effectiveness, OEE) 3 Co je Celková efektivnost zařízení OEE (Overall Equipment Effectiveness OEE)?»Je ukazatelem efektivnosti výrobních zařízení»poskytuje měřitelné srovnání efektivnosti jednotlivých výrobních zařízení i celých výrobních podniků.

4 4 Celková efektivita výrobního zařízení OEE lze vyjádřit vztahem: OEE = Užitečný čas zařízení / Disponibilní čas zařízení, Kde:»Užitečný čas zařízení doba, kdy zařízení vyrábí shodné výrobky»disponibilní čas zařízení doba, kdy by mělo zařízení vyrábět

5 5 Celková efektivita výrobního zařízení Rozdíl mezi užitečným časem a disponibilním časem je dán mírou využití, výkonu a kvality. Nejčastější vyjádření vztahu pro výpočet OEE používá právě tyto tři ukazatele: OEE = Availability x Performance x Quality, Kde:»Availability (dostupnost, využití) je poměr mezi výrobním časem a disponibilním časem»performance (výkon) je poměr mezi čistým výrobním časem a výrobním časem»quality (kvalita) je poměr mezi užitečným výrobním časem a čistým výrobním časem

6 6 Dostupnost (Availability) je poměr mezi výrobním časem a disponibilním časem. Availability = Operating Time / Loading Time, kde:»operating Time(Výrobní čas) skutečná doba běhu zařízení»loading Time(Disponibilní čas) očekávaná doba běhu zařízení

7 7 Výkonnost (Performance) je poměr mezi skutečným a plánovaným výstupem. Performance = Total Output / Potential Output, Performance = (Total Output * Ideal Cycle Time) / Operating Time, kde:»total Output celkový počet vyrobených kusů»potential Output plánovaný počet vyrobených kusů»ideal Cycle Time plánovaná délka cyklu (výroby jednoho kusu)»operating Time skutečná doba běhu zařízení

8 8 Kvalita (Quality) je poměr mezi počtem kvalitně vyrobených výrobků a počtem všech výrobků. Quality = Good Output / Total Output, kde:»good Output počet vyrobených kvalitních kusů»total Output - celkový počet vyrobených kusů

9 9 Příklad výpočtu OEE Zařízení běžící ve třísměnném provozu má definován disponibilní čas 22 hod a 50 min Zařízení bylo ve skutečnosti v běhu Zařízení během této doby vyrobilo Z toho shodných kusů bylo Předepsaná délka cyklu je 21 hodin 30 minut 4000 kusů 3940 kusů 14,1 sekund

10 10 Příklad výpočtu OEE»Availability = Operating Time / Loading Time»Availability = 21,5 hod / 22,83 hod = 0,9198 = 92 %»Performance = (Total Output * Ideal Cycle Time) / Operating Time»Performance = ((4000 * 14,1 s) / 21,5 hod ) / 3600 = 0,7286 = 72,86 %»Quality = Good Output / Total Output»Quality = 3940 ks / 4000 ks = 0,985 = 98,5 %»OEE = Availability x Performance x Quality»OEE = 0,9198 * 0,7286 * 0,9850 = 0,6757 = 66,0 % 9/15/2016» 2016 itelligence

11 11 Konfigurace OEE závodová hierarchie

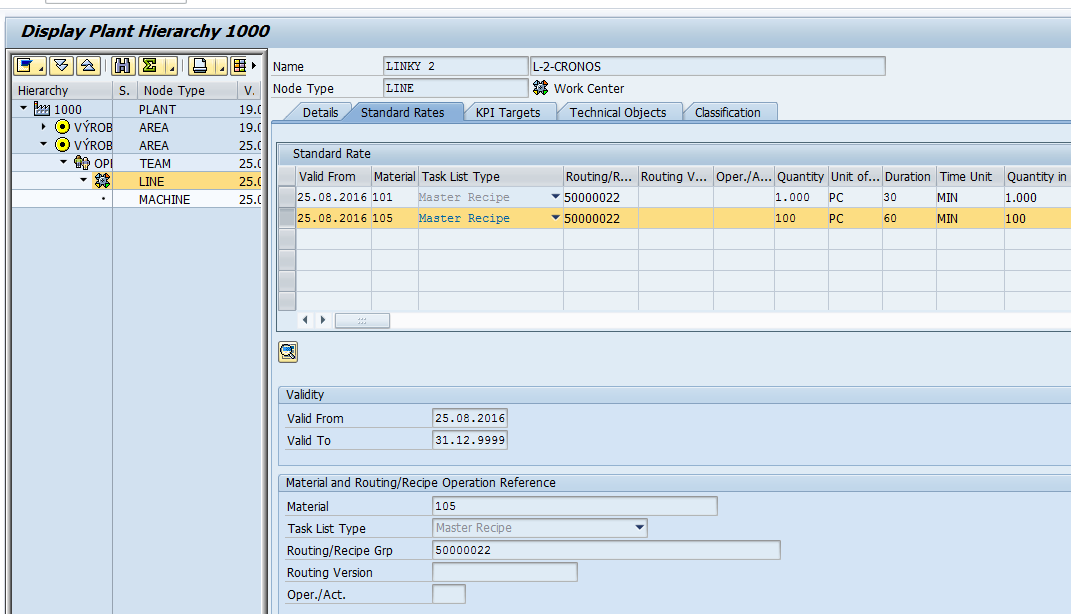

12 12 Konfigurace OEE závodová hierarchie

13 13 Výrobní zakázka

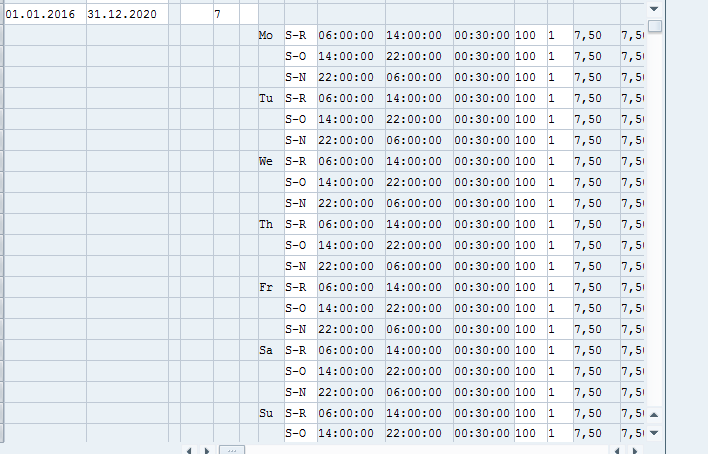

14 Automatizované vyhodnocování efektivity balících linek 14

15 Automatizované vyhodnocování efektivity balících linek 15

16 16 Funkcionality v rámci OEE»Operátorský dashboard»aktuálně běžící zakázka, počet vyráběných / vyrobených kusů»odstávky v rámci dané směny»výpočet OEE, výkonnosti, dostupnosti, kvality»správa zakázek»nové, aktuálně běžící, pozastavené, kompletní»převzetí, předání zakázky (ukončení zakázky v SAP)»Reportování výroby»automatické nebo manuální odhlašování výroby»hlášení reworku»hlášení zmetků, hlášení zpomalení linky»reportování odstávky»plánované»neplánované

17 17 Výrobní zakázky

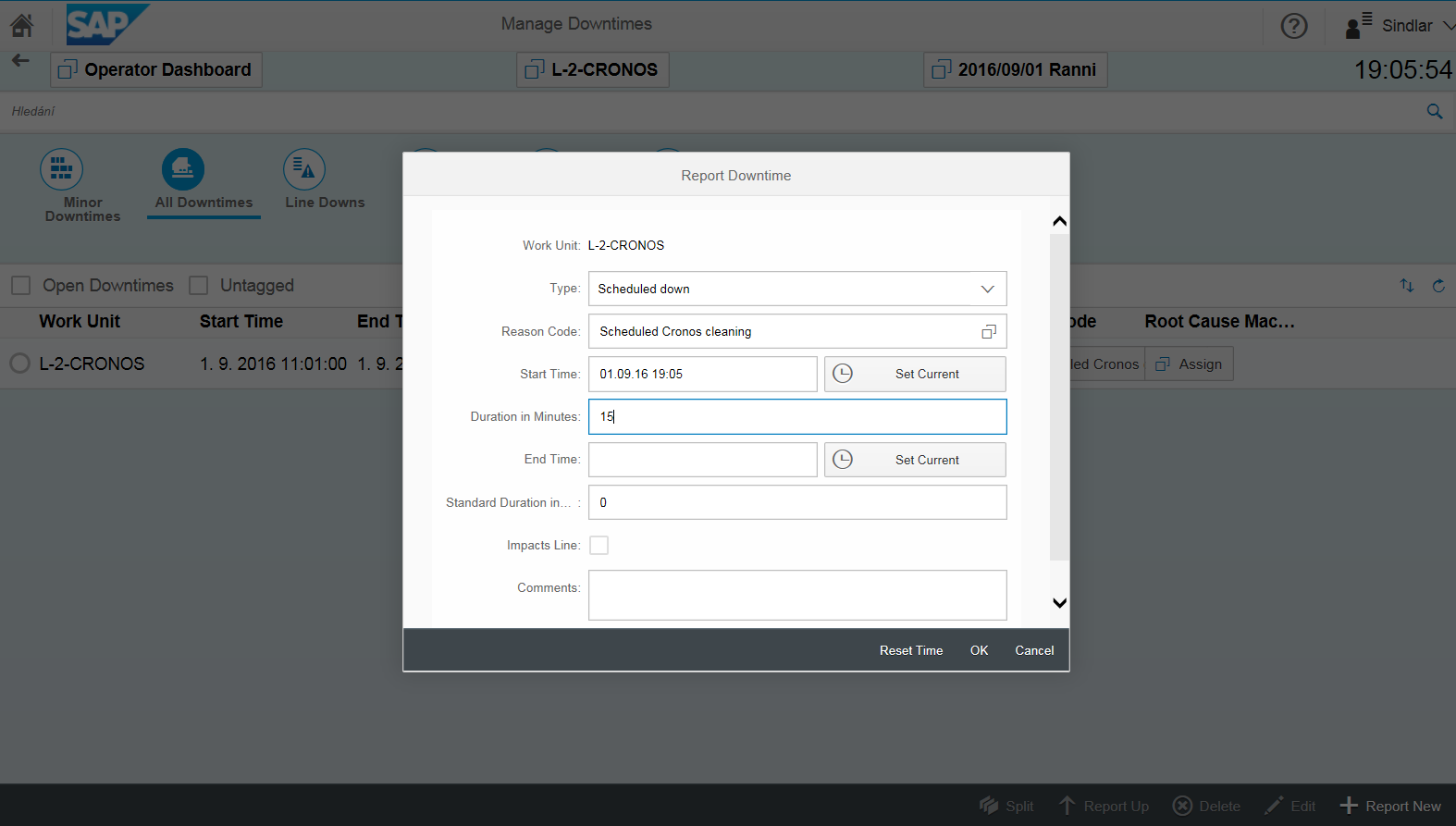

18 18 Odstávky: plánované / neplánované

19 19 Odstávky: plánované / neplánované

20 20 Odstávky: plánované / neplánované

21 Odstávky definice důvodů plánovaných / neplánovaných odstávek 21

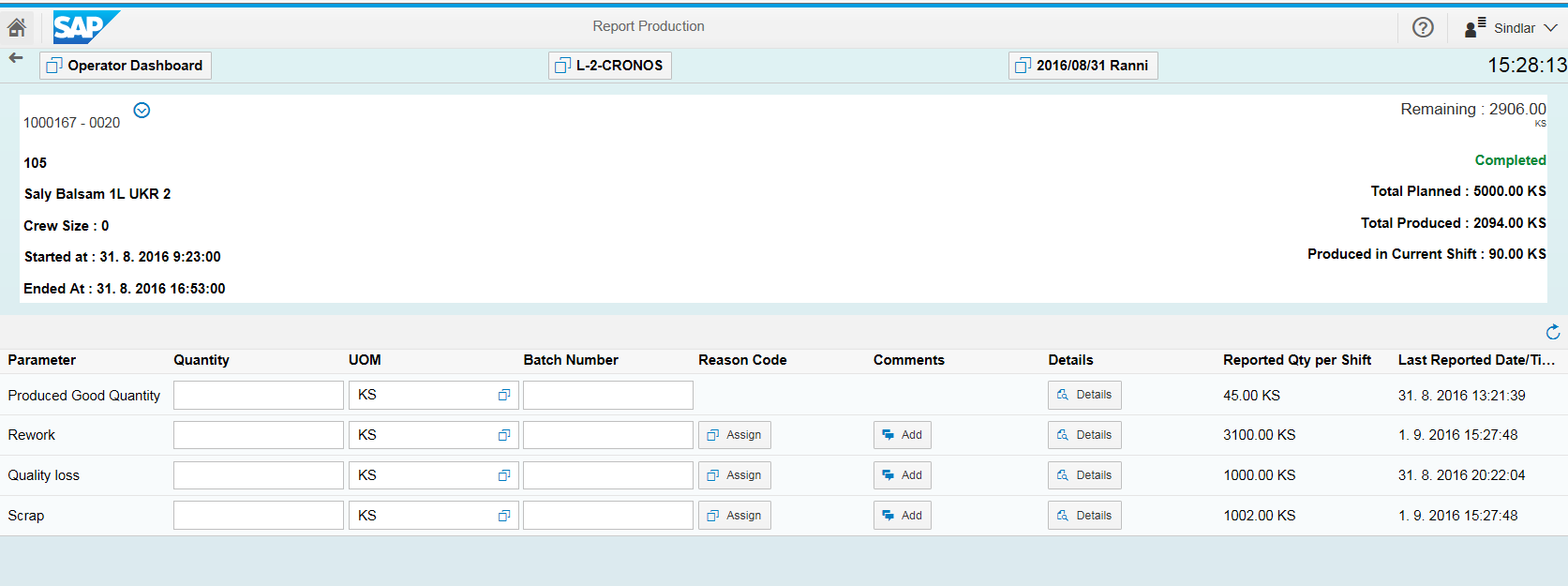

22 22 Hlášení výroby, rework, scrap

23 Balící linka CRONOS: automaticky hlášené výrobky přiřazené k výrobní zakázce 23

24 24 Aktuálně běžící zakázka

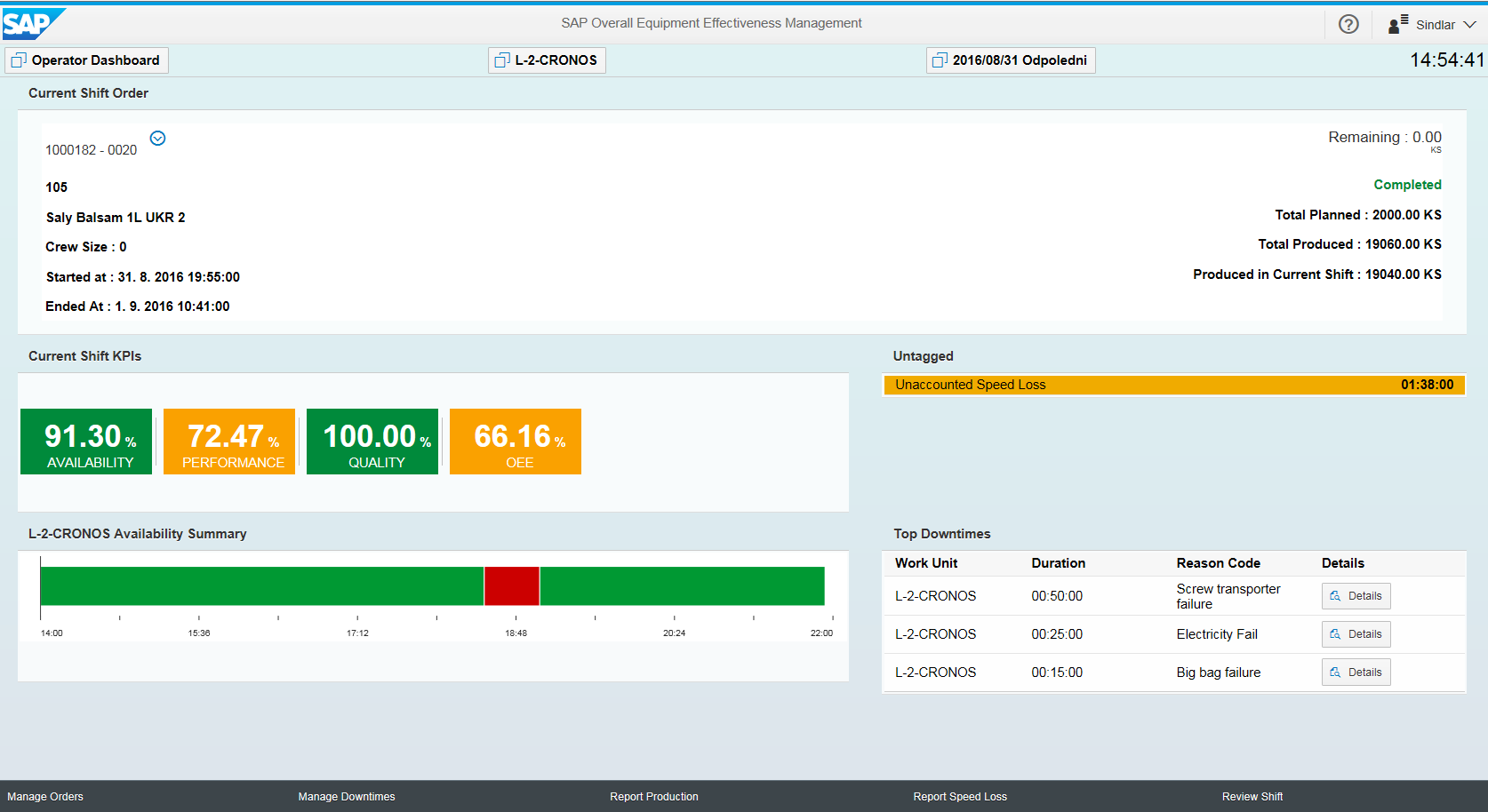

25 25 Přehled směny

26 26 SAP MII Workbench

27 27 Shrnutí výhod nasazení OEE s využitím SAP MII/OEE SAP MII/OEE je SAP produkt, plně integrovaný na SAP ERP systém Obsahuje průmyslové konektory: HMI, SCADA, MES (IGSS Schneider Electric, Siemens WinCC) OSI PI, ihistorian, Honeywell Plant Process Historian OPC (Open Platform Communication) OPC DA (Data Access) OPC HDA (Historian Data Access) OPC AE (Alarm & Events) Systémy řízení údržby IBM Maximo, Wonderware Avantis Laboratorní systémy

28 28 Shrnutí výhod řešení SAP MII/OEE Rychlost implementace v řádu týdnů Bez programování, vše pouze customizace (MII Workbench, grafická modelace procesů zpracování) Pilotní projekt nasazení SAP MII cca 4 týdny Standardní integrační scénáře SAP ERP vs. SAP MII (SAP ALE/iDOC, RFC technologie) Možnost pokročilých analýz s využitím SAP HANA pomocí SAP HANA Live For Manufacturing Reporting s využitím: SAP Lumira SAP Business Objects
