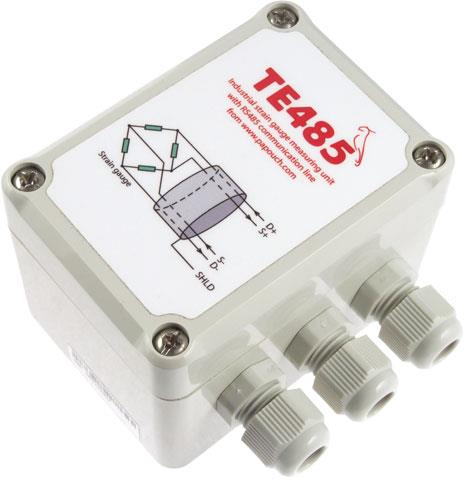

Komunikační protokoly v převodníku TE485

Rozměr: px
Začít zobrazení ze stránky:

Download "Komunikační protokoly v převodníku TE485"

Transkript

1 Komunikační protokoly v převodníku TE485 Spinel a Modbus RTU 25. června 2015 w w w. p a p o u c h. c o m

2 TE485 - komunikace TE485 - komunikace Katalogový list Vytvořen: Poslední aktualizace: :21 Počet stran: Adresa: Strašnická 3164/1a Praha 10 Telefon: Fax: Internet: papouch@papouch.com Strana 2

3 TE485 - komunikace OBSAH Popis... 4 Komunikační parametry... 4 Jak zjistit aktuální komunikační parametry?. 4 Spinel Terminál... 4 Kompletní popis komunikačního protokolu Spinel5 Formát Struktura... 5 Vysvětlivky... 5 Formát Struktura... 7 Vysvětlivky... 7 Kompletní přehled instrukcí... 9 Měření Přepočítaná hodnota RAW hodnota Konfigurace komunikační linky a nastavení adresy Povolení konfigurace Nastavení komunikačních parametrů Čtení komunikačních parametrů Nastavení adresy sériovým číslem Kalibrace Čtení kalibračních konstant Nastavení citlivosti Čtení nastavené citlivosti Kalibrace nuly Kalibrace horní hranice měření Doplňkové Čtení jména a verze Čtení výrobních údajů Uložení uživatelských dat Čtení uložených uživatelských dat Nastavení statusu Čtení statusu Čtení chyb komunikace Povolení kontrolního součtu Kontrolní součet čtení nastavení Reset Komunikační protokol MODBUS RTU Seznam instrukcí Identifikace zařízení Holding Register Input Register Přepnutí protokolů Spinel MODBUS RTU Povolení konfigurace Přepnutí protokolu Strana 3

4 TE485 - komunikace POPIS Tento dokument popisuje komunikační protokoly spinel a Modbus RTU v převodníku TE485. Dokumentace hardwaru převodníku a popis funkce je k dispozici na WEBových stránkách (podrobná dokumentace je ke stažení ve formátu PDF). K o m u n i k a č n í p a r a m e t r y Komunikační rychlost... nastavitelná 300 Bd až Bd (výchozí: 9600 Bd) Počet datových bitů... 8 Parita... bez parity Počet stopbitů... 1 J a k z j i s t i t a k t u á l n í k o m u n i k a č n í p a r a m e t r y? Krátkým zkratováním dvou pinů na konektoru Z-SERV pošle TE485 na sériovou linku aktuální nastavení komunikačních parametrů. Tato informace se posílá vždy v protokolu Spinel. TE485 posílá informaci rychlostí 9600 Bd. Zařízení po zkratování těchto pinů odešle nejdříve odpověď na instrukci Čtení jména a verze a poté ještě paket, kde je v datech uvedena v ASCII formátu adresa, rychlost a protokol. Příklad: *a?"4n?address:34 Speed:6 Protocol:1ü? Adresa je hexadecimální, rychlost je kód dle instrukce Nastavení komunikačních parametrů a protokol je číslo protokolu podle instrukce Přepnutí. S p i n e l T e r m i n á l Pro snadnější ladění zařízení s protokolem Spinel je k dispozici zdarma ke stažení na spinel.papouch.com terminálový program Spinel Terminál. Umožňuje komunikaci přes sériové porty i přes Ethernet, binárním protokolem Spinel (Formát 97). Strana 4

5 TE485 - komunikace KOMPLETNÍ POPIS KOMUNIKAČNÍHO PROTOKOLU SPINEL Do převodníků je implementován standardizovaný protokol Spinel 1, formáty 66 (ASCII) a 97 (binární). (Tímto protokolem komunikuje AD4ETH v případě komunikace na úrovni TCP/IP nebo UDP/IP.) F o r m á t 9 7 Formát 97 používá v komunikaci binární 8bit znaky (dekadicky v rozsahu 0 až 255). Pro snadné ladění komunikace je určen program Spinel Terminál. Instrukce jsou rozděleny na dotaz odpověď: S t r u k t u r a PRE FRM NUM NUM ADR SIG INST DATA SUMA CR PRE FRM NUM NUM ADR SIG ACK DATA SUMA CR PRE Prefix, 2AH (znak * ). FRM NUM ADR SIG INST 2 ACK DATA 2 SUMA CR V y s v ě t l i v k y Číslo formátu 97 (61H). Počet bytů instrukce od následujícího bajtu do konce rámce. Adresa modulu, kterému je posílán dotaz nebo který posílá odpověď. Podpis zprávy - libovolné číslo od 00H do FFH. Stejné číslo, které bylo posláno v dotazu, se vrátí v odpovědi, čímž lze snadno rozpoznat, na který dotaz odpověď přišla. Kód instrukce - Instrukce modulu jsou podrobně popsány v kapitole Kompletní přehled instrukcí na straně 9. Potvrzení dotazu (Acknowledge), zda a jak byl proveden. ACK jsou z intervalu 00H až 0FH. Data. Podrobně popsány v kapitole Kompletní přehled instrukcí (strana 9) pro každou instrukci. Kontrolní součet. Zakončovaní znak (0DH). Příklad 2AH, 61H, 00H, 05H, 01H, 02H, 60H, 0CH, 0DH Zakončovací znak SDATA Délka dat délka SDATA (4 byty) + 0DH (1 byte). Počet je menší než 256, proto je horní byte nulový. Formát Prefix 1 Podrobné informace o protokolu Spinel naleznete na spinel.papouch.com. 2 Instrukce a data jsou v příkladech na následujících stranách zvýrazněny pro přehlednost takto. Strana 5

6 TE485 - komunikace Délka dat (NUM) Šestnáctibitová hodnota určující počet bytů do konce instrukce; počet všech bytů následujících za NUM, až po CR (včetně). Nabývá hodnot 5 až Je-li menší než 5, považuje se taková instrukce za chybnou a odpovídá se na ni (je-li určena danému zařízení) instrukcí s ACK neplatná data. Postup tvorby NUM: Sečtěte počet bytů následujících za oběma byty NUM (tzn. počet byte SDATA + 1 byte CR). Výsledný počet uvažujte jako šestnáctibitové číslo. To rozdělte na horní a dolní byte. První byte NUM je horní byte počtu, druhý byte NUM je dolní byte počtu. (Je-li počet bytů menší než 256, první byte NUM je 00H.) Adresa (ADR) Adresa FFH je rezervována pro broadcast. Pokud je v dotazu adresa FFH, zařízení se chová tak, jako by byla uvedena jeho adresa. Na dotazy s touto adresou se nevrací žádná odpověď. Adresa FEH je univerzální adresa. Pokud je v dotazu adresa FEH, zařízení se chová tak, jako by byla uvedena jeho adresa. V odpovědi zařízení uvede skutečnou právě nastavenou adresu. Univerzální adresa se používá jen v případech, kdy je na lince připojené jen jedno zařízení. Potvrzení dotazu (ACK) ACK informuje nadřazené zařízení o způsobu zpracování přijaté instrukce. Kódy potvrzení: 00H... VŠE V POŘÁDKU Instrukce byla v pořádku přijata a kompletně provedena. 01H... JINÁ CHYBA Blíže nespecifikovaná chyba zařízení. 02H... NEPLATNÝ KÓD INSTRUKCE Přijatý kód instrukce není známý. 03H... NEPLATNÁ DATA Data nemají platnou délku nebo obsahují neplatnou hodnotu. 04H... NEPOVOLEN ZÁPIS/PŘÍSTUP ODMÍTNUT - Dotaz nebyl proveden, protože nebyly splněny určité podmínky. - Pokus o zápis dat do nepřístupné paměti. - Snaha o aktivování funkce zařízení, která vyžaduje jiné nastavení (např. vyšší komunikační rychlost). - Snaha o změnu konfigurace, bez bezprostředně předcházejícího povolení nastavení. - Přístup do paměti chráněné heslem. 05H... PORUCHA ZAŘÍZENÍ - Porucha zařízení, vyžadující servisní zásah. - Chyba vnitřní paměti zařízení nebo paměti nastavení. - Chyba některé vnitřní periferie zařízení (běhová chyba nebo chyba při inicializaci). - Jakákoli jiná chyba ovlivňující správnou funkci zařízení. 06H... NEJSOU K DISPOZICI ŽÁDNÁ DATA 0DH... AUTOMATICKY VYSLANÁ INSTRUKCE ZMĚNA STAVU DIGITÁLNÍHO VSTUPU 0EH... AUTOMATICKY VYSLANÁ INSTRUKCE KONTINUÁLNÍ MĚŘENÍ - Periodické odesílání naměřených hodnot. 0FH... AUTOMATICKY VYSLANÁ INSTRUKCE PŘEKROČENÍ MEZÍ NEBO ROZSAHU Kontrolní součet (SUMA) Součet všech bytů instrukce (sčítají se úplně všechna odesílaná data kromě CR) odečtený od 255. Výpočet: SUMA = 255 (PRE + FRM + NUM + ADR + SIG + ACK (INST) + DATA) Na zprávu s chybným kontrolním součtem se neodpovídá. (Na příjem CR se čeká i pokud přijde nesprávný kontrolní součet.) Strana 6

7 TE485 - komunikace F o r m á t 6 6 Formát 66 používá jen dekadické proměnné nebo znaky, které lze psát na běžné klávesnici. Tento formát je proto vhodný při ladění aplikací se Spinelem. Mezi jednotlivými znaky nesmí být prodleva delší než 5 sec. Instrukce jsou rozděleny na dotaz odpověď: S t r u k t u r a PRE FRM ADR INST DATA CR PRE FRM ADR ACK DATA CR PRE Prefix, 2AH (znak * ). FRM ADR INST 2 ACK DATA 2 CR V y s v ě t l i v k y Příklad jednorázový odměr * B 1 TR <CR> Adresa (ADR) Číslo formátu 66 (znak B ). Adresa modulu, kterému je posílán dotaz nebo který posílá odpověď. Kód instrukce - Kódy instrukce daného zařízení. Jsou jimi ASCII kódy písmen A až Z a a až z a číslice 0 až 9. Instrukce modulu jsou podrobně popsány v kapitole Kompletní přehled instrukcí na straně 9. Potvrzení dotazu (Acknowledge), zda a jak byl proveden. ACK jsou z intervalu 00H až 0FH. Data. ASCII vyjádření přenášených proměnných. Doporučuje se data přenášet v běžném tvaru a jednotkách. Nesmí obsahovat prefix ani CR. Podrobně popsáno v kapitole Kompletní přehled instrukcí (strana 9) pro každou instrukci. Zakončovaní znak (0DH). Zakončovací znak (0DH; ) 3 Kód instrukce Adresa Formát Prefix (2AH) Adresa je jeden znak, který jednoznačně určuje konkrétní zařízení mezi ostatními na jedné komunikační lince. Zařízení toto číslo vždy používá pro svou identifikaci v odpovědích na dotazy z nadřazeného systému. Adresou mohou být tyto ASCII znaky: číslice 0 až 9, malá písmena a až z a velká A až Z. Adresa nesmí být shodná s prefixem nebo CR. Adresa % je rezervována pro broadcast. Pokud je v dotazu adresa %, zařízení se chová tak, jako by byla uvedena jeho adresa. Na dotazy s touto adresou se nevrací žádná odpověď. Adresa $ je univerzální adresa. Pokud je v dotazu adresa $, zařízení se chová tak, jako by byla uvedena jeho adresa. V odpovědi zařízení uvede skutečnou právě nastavenou adresu. Univerzální adresa se používá jen v případech, kdy je na lince připojené pouze jedno zařízení. 3 U příkladů instrukcí v kapitole Kompletní přehled instrukcí není zakončovací znak <CR> vypisován! (Je nahrazen znakem.) Strana 7

8 TE485 - komunikace Kód instrukce (INST) Kód instrukce příslušného zařízení. Je-li přijata platná instrukce (souhlasí ADR) a je nastaven příznak přijaté zprávy, zařízení na takovou instrukci již musí odpovědět. Potvrzení dotazu (ACK) ACK informuje nadřazené zařízení o způsobu zpracování přijaté instrukce. Kódy potvrzení: 0... VŠE V POŘÁDKU Instrukce byla v pořádku přijata a kompletně provedena JINÁ CHYBA Blíže nespecifikovaná chyba zařízení NEPLATNÝ KÓD INSTRUKCE Přijatý kód instrukce není známý NEPLATNÁ DATA Data nemají platnou délku nebo obsahují neplatnou hodnotu NEPOVOLEN ZÁPIS/PŘÍSTUP ODMÍTNUT - Dotaz nebyl proveden, protože nebyly splněny určité podmínky. - Pokus o zápis dat do nepřístupné paměti. - Snaha o aktivování funkce zařízení, která vyžaduje jiné nastavení (např. vyšší komunikační rychlost). - Snaha o změnu konfigurace, bez bezprostředně předcházejícího povolení nastavení. - Přístup do paměti chráněné heslem PORUCHA ZAŘÍZENÍ - Porucha zařízení, vyžadující servisní zásah. - Chyba vnitřní paměti zařízení nebo paměti nastavení. - Chyba některé vnitřní periferie zařízení (běhová chyba nebo chyba při inicializaci). - Jakákoli jiná chyba ovlivňující správnou funkci zařízení NEJSOU K DISPOZICI ŽÁDNÁ DATA D... AUTOMATICKY VYSLANÁ INSTRUKCE ZMĚNA STAVU DIGITÁLNÍHO VSTUPU E... AUTOMATICKY VYSLANÁ INSTRUKCE KONTINUÁLNÍ MĚŘENÍ - Periodické odesílání naměřených hodnot. F... AUTOMATICKY VYSLANÁ INSTRUKCE PŘEKROČENÍ MEZÍ NEBO ROZSAHU Data (DATA) Data instrukce. Strana 8

9 TE485 - komunikace KOMPLETNÍ PŘEHLED INSTRUKCÍ Instrukce Kód 97 Kód 66 Strana Měření Přepočítaná hodnota... 51H... MR RAW hodnota... 5FH... RR Konfigurace komunikační linky a nastavení adresy Povolení konfigurace... E4H... E...13 Nastavení komunikačních parametrů... E0H... AS a SS...14 Čtení komunikačních parametrů... F0H... CP...16 Nastavení adresy sériovým číslem... EBH Kalibrace Čtení kalibračních konstant... 13H Nastavení citlivosti... 14H Čtení nastavené citlivosti... 15H Kalibrace nuly... 11H Kalibrace horní hranice měření... 12H Doplňkové Čtení jména a verze... F3H...?...22 Čtení výrobních údajů... FAH Uložení uživatelských dat... E2H... DW...24 Čtení uložených uživatelských dat... F2H... DR...25 Nastavení statusu... E1H... SW...25 Čtení statusu... F1H... SR...26 Čtení chyb komunikace... F4H Povolení kontrolního součtu... EEH Kontrolní součet čtení nastavení... FEH Reset... E3H... RE...28 Strana 9

10 TE485 - komunikace M ě ř e n í P ř e p o č í t a n á h o d n o t a Tato instrukce přečte poslední naměřenou hodnotu, přepočítanou podle zadané Kalibrace nuly a Kalibrace horní hranice měření. 4 Kód instrukce: 51H Parametry: (ch)(status)(value) chn Číslo kanálu délka: 1 byte Zde vždy 01H. status Status naměřené hodnoty délka: 1 byte Status naměřené hodnoty. 00 = naměřená hodnota je v měřícím rozsahu bit 3,2 01 = měřená hodnota je menší než dolní hranice měřicího rozsahu (underflow) 10 = překročení horní hranice měřicího rozsahu (overflow) 0 = naměřená hodnota je neplatná bit 7 (MSb) 1 = naměřená hodnota je platná value Naměřená hodnota délka: 2 byty Naměřená hodnota jako 16 bit signed integer. Byty jsou v pořadí MSB:LSB. 2AH,61H,00H,05H,31H,02H,51H,EBH,0DH Příklady odpovědí: 2AH,61H,00H,09H,31H,02H,00H,01H,80H,62H,D3H,82H,0DH Naměřená hodnota 62D3H je platná a představuje číslo (dekadicky). 2AH,61H,00H,09H,31H,02H,00H,01H,80H,9DH,5EH,BCH,0DH Naměřená hodnota 9D5EH je platná a představuje číslo (dekadicky). 2AH,61H,00H,09H,31H,02H,00H,01H,04H,80H,00H,CDH,0DH Naměřená hodnota není platná a znamená podtečení rozsahu. 2AH,61H,00H,09H,31H,02H,00H,01H,08H,7FH,FFH,6EH,0DH Naměřená hodnota není platná a znamená přetečení rozsahu. 4 Dokud není nastavena Kalibrace nuly a Kalibrace horní hranice měření, posílá převodník v této instrukci stejný údaj jako v instrukci RAW hodnota! Strana 10

11 TE485 - komunikace Ve formátu 66: MR0 (Measure Read) (ACK 0 ) (ch) (stat) (val) Legenda: (ch) 2 znaky; znak mezera a číslovka kanálu (stat) 3 znaky; znak mezera a dva znaky status naměřené hodnoty: 80 naměřená hodnota je platná 88 překročení horní hranice měřeného rozsahu (val) 2 až 6 znaků; znak mezera a naměřená hodnota Příklad: *B1MR0 *B R A W h o d n o t a Tato instrukce přečte poslední naměřenou hodnotu jako číslo bez přepočtu. Kód instrukce: 5FH Parametry: (ch)(status)(value) chn Číslo kanálu délka: 1 byte Zde vždy 01H. status Status naměřené hodnoty délka: 1 byte Status naměřené hodnoty. 00 = naměřená hodnota je v měřícím rozsahu bit 3,2 01 = měřená hodnota je menší než dolní hranice rozsahu (underflow) 10 = překročení horní hranice rozsahu (overflow) 0 = naměřená hodnota je neplatná bit 7 (MSb) 1 = naměřená hodnota je platná value Naměřená hodnota délka: 2 byty Naměřená hodnota bez přepočtu jako 16 bit signed integer. Byty jsou v pořadí MSB:LSB. 2AH,61H,00H,05H,31H,02H,5FH,DDH,0DH Příklady odpovědí: 2AH,61H,00H,09H,31H,02H,00H,01H,80H,62H,D3H,82H,0DH Naměřená hodnota 62D3H je platná a představuje číslo (dekadicky). Strana 11

12 TE485 - komunikace 2AH,61H,00H,09H,31H,02H,00H,01H,80H,9DH,5EH,BCH,0DH Naměřená hodnota 9D5EH je platná a představuje číslo (dekadicky). 2AH,61H,00H,09H,31H,02H,00H,01H,04H,36H,30H,CDH,0DH Naměřená hodnota není platná a znamená podtečení rozsahu. 2AH,61H,00H,09H,31H,02H,00H,01H,08H,C9H,F8H,6EH,0DH Naměřená hodnota není platná a znamená přetečení rozsahu. Ve formátu 66: RR0 (Measure Read) (ACK 0 ) (ch) (stat) (val) Legenda: (ch) 2 znaky; znak mezera a číslovka kanálu (stat) 3 znaky; znak mezera a dva znaky status naměřené hodnoty: 80 naměřená hodnota je platná 08 překročení horní hranice měřeného rozsahu 04 pokles pod dolní hranici měřeného rozsahu (val) 2 až 6 znaků; znak mezera a naměřená hodnota Příklad: *B1RR0 *B Strana 12

13 TE485 - komunikace K o n f i g u r a c e k o m u n i k a č n í l i n k y a n a s t a v e n í a d r e s y P o v o l e n í k o n f i g u r a c e Tato instrukce povoluje provedení konfigurace. Musí předcházet bezprostředně před některými instrukcemi pro nastavení komunikačních parametrů. Po následující instrukci (i neplatné) je konfigurace automaticky zakázána. U této instrukce není možné použít universální adresu. Vždy musí být uvedena adresa konkrétního zařízení. Kód instrukce: E4H 2AH,61H,00H,05H,01H,02H,E4H,88H,0DH Povolení konfigurace. 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Přijetí příkazu potvrzeno. Ve formátu 66: E (Enable) (ACK 0 ) Příklad: Dotaz *B1E Odpověď *B10 Strana 13

14 TE485 - komunikace N a s t a v e n í k o m u n i k a č n í c h p a r a m e t r ů Tento příkaz nastavuje adresu v protokolu Spinel a komunikační rychlost. U této instrukce není možné použít universální adresu. V případě, že adresa není známa a na lince není připojené žádné další zařízení, lze adresu zjistit instrukcí Čtení komunikačních parametrů. (Jako adresu zařízení použijte univerzální adresu FEH.) Pokud to není možné (na stejné komunikační lince jsou i další zařízení), můžete zařízení přidělit adresu pomocí instrukce Nastavení adresy sériovým číslem (strana 17). Před nastavením konfiguračních parametrů musí předcházet instrukce Povolení konfigurace (strana 13). Kód instrukce: E0H Parametry: (adresa) (rychlost) adresa Nová adresa zařízení délka: 1 byte Nová adresa zařízení v protokolu Spinel. Adresa může být z intervalu 00H až FDH. Pokud je pro komunikaci využit i protokol 66, je nutné použít jen adresy, které je možno vyjádřit i jako zobrazitelný ASCII znak (viz odstavec Adresa na straně 7). Výchozí adresa: 31H rychlost Nová komunikační rychlost délka: 1 byte Tento parametr nastavuje novou komunikační rychlost zařízení. Výchozí komunikační rychlost je Bd. Kódy komunikačních rychlostí jsou v tabulce vpravo: Nová adresa a komunikační rychlost se nastaví po odeslání odpovědi. 2AH,61H,00H,07H,01H,02H,E0H,02H,0AH,7EH,0D Nastavení adresy 02H a komunikační rychlosti Bd. 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Nová adresa a komunikační rychlost se nastaví po odeslání odpovědi. Rychlost [Bd] Kód pro formát 97 Kód pro formát H H H H H H H H H H AH A BH B Strana 14

15 TE485 - komunikace Ve formátu 66: AS (adresa) 5 (Address Set) (ACK 0 ) Legenda: (adresa) Viz odstavec Adresa na straně 7. Příklad: Adresa 4 *B1AS4 Odpověď *B10 SS (kód) 5 (Speed Set) (ACK 0 ) Legenda: (kód) Kód komunikační rychlosti podle tabulky u parametru rychlost na odchozí straně Příklad: Rychlost 19200Bd (kód 7) *B1SS7 Odpověď *B10 5 Adresu a komunikační rychlost je nutné v protokolu 66 nastavit dvěma různými instrukcemi. (U protokolu 97 je to jen jedna instrukce.) Strana 15

16 TE485 - komunikace Č t e n í k o m u n i k a č n í c h p a r a m e t r ů Tento příkaz přečte adresu a komunikační rychlost zařízení. Použití této instrukce je určeno pro zjištění nastavené adresy v případě, kdy není známa. Dotaz se přitom posílá na univerzální adresu FEH. Pokud není známa ani komunikační rychlost, je třeba vyzkoušet všechny komunikační rychlosti zařízení. Při zjišťování adresy zařízení pomocí univerzální adresy nesmí být na lince připojeno žádné další zařízení. Kód instrukce: F0H Parametry: (adresa) (rychlost) adresa Adresa zařízení délka: 1 byte Adresa zařízení v protokolu Spinel. rychlost Komunikační rychlost délka: 1 byte Kód komunikační rychlosti. Kódy komunikačních rychlostí jsou v tabulce vpravo: Rychlost [Bd] Kód pro formát 97 Kód pro formát H H H H H H H H H H AH A BH B 2AH,61H,00H,05H,FEH,02H,F0H,7FH,0DH Čtení komunikačních parametrů s univerzální adresou FEH. 2AH,61H,00H,07H,04H,02H,00H,04H,06H,5DH,0DH Adresa 04H, komunikační rychlost 9600 Bd. Ve formátu 66: CP (Comm Parameter) (ACK 0 )(adresa)(rychlost) Legenda: (adresa) Viz odstavec Adresa na straně 7. (rychlost) Kód komunikační rychlosti podle tabulky u parametru rychlost. Příklad: Dotaz s univerzální adresou: *$1CP Odpověď Adresa B, rychlost 9600Bd (kód 6): *B10B6 Strana 16

17 TE485 - komunikace N a s t a v e n í a d r e s y s é r i o v ý m č í s l e m Instrukce umožňuje nastavit adresu podle unikátního sériového čísla zařízení. Tato instrukce je praktická v případě, že nadřazený systém nebo obsluha ztratí adresu zařízení, které je na stejné komunikační lince s dalšími zařízeními. Sériové číslo je uvedeno na zařízení ve tvaru [číslo-výrobku].[verze-hardwaru].[verzesoftwaru]/[sériové-číslo] například takto: /0001 Kód instrukce: EBH Parametry: (new_address)(product_number)(serial_number) new_address Nová adresa zařízení délka: 1 byte Nová adresa zařízení v protokolu Spinel. product_number Číslo výrobku délka: 2 byty Číslo výrobku uvedené na štítku na zařízení. U zařízení s číslem /0001 jde o číslo 227. serial_number Sériové číslo výrobku délka: 2 byty Sériové číslo výrobku uvedené na štítku na zařízení. U zařízení s číslem /0001 jde o číslo 1. Toto číslo je možné zjistit také instrukcí Čtení výrobních údajů (viz stranu 23). 2AH,61H,00H,0AH,FEH,02H,EBH,32H,00H,C7H,00H,65H,21H,0DH Nová adresa 32H, číslo výrobku 199 (= 00C7H), sériové číslo produktu 101 (= 0065H). 2AH,61H,00H,05H,32H,02H,00H,3BH,0DH Adresa byla změněna zařízení odpovídá již s novou adresou. Strana 17

18 TE485 - komunikace K a l i b r a c e Jak postupovat při kalibraci? 1) Nastavte citlivost můstku. 2) Nastavte nulu. 3) Zkalibrujte horní hranici rozsahu. Č t e n í k a l i b r a č n í c h k o n s t a n t Instrukce čte kalibrační konstanty včetně údaje o tom, kolik dílků odpovídá minimálnímu a maximálnímu rozsahu. 6 Kód instrukce: 13H Parametry: (citlivost)(nula)(r-hod)(r-dilky) citlivost Citlivost délka: 2 byty Citlivost pro kterou je provedena kalibrace. Dostupné možnosti: 0000H... 2 mv/v 0001H... 5 mv/v 0002H mv/v nula Kalibrace nuly délka: 2 byty Offset nuly oproti začátku rozsahu. Výchozí hodnotou je 8000H. 7 r-hod RAW při zatížení délka: 2 byty RAW hodnota při zatížení kalibračním zatížením. Výchozí hodnota je FFFFH. 7 r-dilky RAW v dílcích délka: 2 byty Hodnota v dílcích, která udává kalibrační zatížení. Výchozí hodnota je FFFFH. 7 2AH,61H,00H,05H,31H,02H,13H,29H,0DH 2AH,61H,00H,0DH,31H,02H,00H,00H,00H,80H,00H,FFH,FFH,FFH,FFH,B8H,0DH Citlivost 2 mv/v, ostatní parametry jsou ve výchozím stavu. 6 Kalibrace je vázána na konkrétní nastavení citlivosti. Nejdříve je tedy třeba nastavit citlivost a potom kalibraci. Pokud je změněna citlivost, zruší se nastavení kalibrace a je třeba provést novou kalibraci pro nově nastavenou citlivost. Dokud není nastavena Kalibrace nuly a Kalibrace horní hranice měření, posílá převodník v instrukci Přepočítaná hodnota stejný údaj jako v instrukci RAW hodnota. 7 Pokud je jeden ze tří parametrů ve výchozí hodnotě, je přepočítaná hodnota vždy stejná jako RAW. Strana 18

19 TE485 - komunikace N a s t a v e n í c i t l i v o s t i Citlivost můstku je možné nastavit na jednu z těchto tří možností: 2 mv/v, 5 mv/v a 10 mv/v 6 Kód instrukce: 14H Parametry: (citlivost) citlivost Citlivost tenzometru délka: 1 byte Dostupné možnosti: 00H... 2 mv/v 01H... 5 mv/v 02H mv/v 2AH,61H,00H,06H,31H,02H,14H,01H,26H,0DH Nastavení citlivosti tenzometru na 5 mv/v. 2AH,61H,00H,05H,31H,02H,00H,3CH,0DH Nastavení proběhlo v pořádku. Č t e n í n a s t a v e n é c i t l i v o s t i Přečte nastavení citlivosti tenzometru. 6 Kód instrukce: 15H Parametry: (citlivost) 2AH,61H,00H,05H,31H,02H,15H,27H,0DH Čtení nastavené citlivosti rozsahu. 2AH,61H,00H,06H,31H,02H,00H,01H,3AH,0DH Je nastaven rozsah 5 mv/v. (Rozsahy jsou popsány u předchozí instrukce.) Strana 19

20 TE485 - komunikace K a l i b r a c e n u l y Nastavuje nulovou hodnotu. Tuto instrukci je možné použít v jedné z těchto dvou situací: Tenzometr je připojen a je právě v poloze, která má být považována za nulovou. Pomocí RAW měření nebo výpočtem byla zjištěna konstanta pro nulu a je třeba jí zadat. Kód instrukce: 11H Parametry: [const] const Konstanta (nepovinný parametr) 8 délka: 2 byty Pokud tato konstanta není uvedena 8, je jako nula uloženo aktuální zatížení tenzometru. Jinak jde o počet dílků převodníku, který odpovídá nulovému zatížení tenzometru. Dotaz bez zadání hodnoty: 2AH,61H,00H,05H,31H,02H,11H,2BH,0DH Dotaz s ručním zadáním hodnoty: 2AH,61H,00H,07H,31H,02H,11H,15H,90H,84H,0DH 2AH,61H,00H,05H,31H,02H,00H,3CH,0DH K a l i b r a c e h o r n í h r a n i c e m ě ř e n í Nastavuje horní hranici měření. Tuto instrukci je možné použít v jedné z těchto dvou situací: Tenzometr je připojen a je právě v poloze, která odpovídá alespoň 80% rozsahu měření. Pomocí RAW měření nebo výpočtem byla zjištěna konstanta pro zatížení nad 80% z maxima a je třeba jí zadat. Kód instrukce: 12H Parametry: (zatížení)[(raw)] zatížení Kalibrační zatížení délka: 2 byty Aktuální zatížení nebo dále uvedená hodnota RAW je má odpovídat zde zadané hodnotě. Tedy: Pokud není zadán RAW: Zde uveďte jaké hodnotě zatížení odpovídá aktuální zatížení tenzometru. Pokud je zadán RAW: Zde uveďte jaké hodnotě zatížení odpovídá zadaná hodnota parametru RAW. raw RAW zatížení (nepovinný parametr) 8 délka: 2 byty Počet dílků převodníku, který odpovídá zadanému zatížení tenzometru. Doporučujeme v této instrukci pracovat s hodnotami, které jsou vyšší než 80% z rozsahu. 8 To znamená, že parametr se vůbec nemusí posílat (lze jej vynechat). Strana 20

21 TE485 - komunikace Dotaz jen s hodnotou zatížení: 2AH,61H,00H,07H,31H,02H,12H,27H,10H,F1H,0DH Dotaz s hodnotou zatížení i hodnotou RAW: 2AH,61H,00H,09H,31H,02H,12H,27H,10H,4EH,20H,81H,0DH Odpověď (potvrzení): 2AH,61H,00H,05H,31H,02H,00H,3CH,0DH Strana 21

22 TE485 - komunikace D o p l ň k o v é Č t e n í j m é n a a v e r z e Čte jméno přístroje, verzi vnitřního software a seznam možných formátů komunikace. Nastaveno při výrobě. Kód instrukce: F3H Parametry: (řetězec) řetězec Jméno a verze délka: 1 byte Řetězec ve formátu podle tohoto příkladu: TE485; v ; f AH,61H,00H,05H,FEH,02H,F3H,7CH,0DH Příkaz ke čtení jména a verze. 2AH,61H,00H,20H,31H,02H,00H,41H,44H,34H,45H,54H,48H,3BH,20H,76H,30H,32H,39H,33H,2EH,30H,31H,2EH,30H,32H,3BH,20H,66H,36H,36H,20H,39H,37H,0CH,0DH Příklad odpovědi zařízení AD4ETH (AD4ETH; v ; f66 97). Ve formátu 66:? (ACK 0 ) Příklad: Dotaz *B1? Odpověď příklad odpovědi převodníku: *B10 TE485; V ; F66 97 Strana 22

23 TE485 - komunikace Č t e n í v ý r o b n í c h ú d a j ů Instrukce přečte výrobní údaje ze zařízení. Kód instrukce: FAH Parametry: (product_number)(serial_number)(other) product_number Číslo výrobku. U zařízení s číslem /0001 jde o číslo 227. serial_number Sériové číslo výrobku. U zařízení s číslem /0001 jde o číslo 1. délka: 2 byty délka: 2 byty other délka: 4 byty Další výrobní informace. 2AH,61H,00H,05H,FEH,02H,FAH,75H,0DH 2AH,61H,00H,0DH,35H,02H,00H,00H,C7H,00H,65H,20H,05H,09H,23H,B3H,0DH Číslo výrobku je 199 (= 00C7H) a sériové číslo 101 (= 0065H). Strana 23

24 TE485 - komunikace U l o ž e n í u ž i v a t e l s k ý c h d a t Instrukce uloží uživatelská data. Prostor pro uživatelská data je paměť, do které si může uživatel uložit libovolná data, která si bude zařízení pamatovat i po vypnutí napájení nebo resetu. Tento prostor je vhodný například pro pojmenování umístění přístroje, apod. Kód instrukce: E2H Parametry: (pozice)(data) pozice Adresa paměťového místa, kam se začnou ukládat zadaná data. Je možné zadat číslo z rozsahu 00H až 0FH. délka: 1 byte data délka: 1 až 16 byte Libovolná uživatelská data. Paměť má kapacitu 16 byte, pokud se zapisuje od první pozice. Pokud se zapisuje delší řetězec než je možné, vrátí zařízení chybu a k zápisu nedojde. (V případě že se zapisuje na adresu paměti např. 0CH, lze zapsat max. 4 bajty.) 2AH,61H,00H,0FH,31H,02H,E2H,00H,53H,74H,6FH,72H,61H,67H,65H,20H,41H,1AH,0DH Uložení řetězce Storage A (53H,74H,6FH,72H,61H,67H,65H,20H,41H). 2AH,61H,00H,05H,31H,02H,00H,3CH,0DH Řetězec byl uložen. Ve formátu 66: DW (pozice)(data) (Data Write) (ACK 0 ) Legenda: (pozice) Adresa pozice v paměti, na kterou se bude zapisovat. Z intervalu 0-9 nebo A-F. (data) 1 až 16 bytů; Libovolná uživatelská data. Z intervalu 0-9 nebo A-F. Příklad: Dotaz *B1DW0KOTELNA 1 Odpověď *B10 Strana 24

25 TE485 - komunikace Č t e n í u l o ž e n ý c h u ž i v a t e l s k ý c h d a t Instrukce čte uložená uživatelská data. Prostor pro uživatelská data je paměť, do které si může uživatel uložit libovolná data, která si bude zařízení pamatovat i po vypnutí napájení nebo resetu. Tento prostor je vhodný například pro pojmenování měřícího místa. Kód instrukce: F2H Parametry: (data) data Uživatelská data. délka: 16 byte 2AH,61H,00H,05H,31H,02H,F2H,4AH,0DH 2AH,61H,00H,15H,31H,02H,00H,53H,74H,6FH,72H,61H,67H,65H,20H,41H,20H,20H,20H,20H,20H,20H,20H,16H,0DH V uživatelských datech je uložen řetězec Storage A. Ve formátu 66: DR (Data Read) (ACK 0 )(data) Legenda: (data) 1 až 16 bytů; Uživatelská data. Příklad: Dotaz *B1DR Odpověď *B10KOTELNA 1 N a s t a v e n í s t a t u s u Nastaví status přístroje. Uživatelsky definovaný byte, který lze využít k zjištění stavu přístroje. Tento byte je možné libovolně uživatelsky zapisovat. Slouží paměťové místo vhodné například pro uživatelské označení stavu zařízení. (Po resetu nebo zapnutí napájení se nuluje.) Kód instrukce: E1H Parametry: (status) status délka: 1 byte Status přístroje. Po zapnutí přístroje, nebo po resetu (i softwarovém) je automaticky nastaven status 00H. Pokud je instrukcí Nastavení statusu přestaven na jinou hodnotu, lze později snadno identifikovat, v jakém stavu se přístroj nachází. Strana 25

26 TE485 - komunikace 2AH,61H,00H,06H,01H,02H,E1H,12H,78H,0DH Nastavení statusu 12H. 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Potvrzení. Ve formátu 66: SW (status) (Status Write) (ACK 0 ) Legenda: (status) znak z intervalu mezera až ~ (32 126) Příklad: Dotaz znak A *B1SWA Odpověď *B10 Č t e n í s t a t u s u Čte status přístroje. To je uživatelsky definovaný byte, který lze využít k zjištění stavu přístroje. Kód instrukce: F1H Parametry: (status) status délka: 1 byte Status přístroje. Po zapnutí přístroje, nebo po resetu (i softwarovém) je automaticky nastaven status 00H. 2AH,61H,00H,05H,01H,02H,F1H,7BH,0DH 2AH,61H,00H,06H,01H,02H,00H,12H,59H,0DH Status zařízení je nastaven na 12H. Ve formátu 66: SR (Status Read) (ACK 0 )(znak) Legenda: (znak) znak z intervalu mezera až ~ (32 126) Příklad: Dotaz *B1SR Strana 26

27 TE485 - komunikace Odpověď *B10A Č t e n í c h y b k o m u n i k a c e Instrukce vrací počet chyb komunikace, které se vyskytly od zapnutí přístroje, nebo od posledního čtení chyb komunikace. Kód instrukce: F4H Parametry: (chyby) chyby délka: 1 byte Počet chyb komunikace, které se vyskytly od zapnutí přístroje, nebo od posledního čtení. Za chyby komunikace jsou považovány následující události: Je očekáván prefix a přijde jiný byte. Nesouhlasí kontrolní součet SUMA. Zpráva není kompletní. 2AH,61H,00H,05H,01H,02H,F4H,78H,0DH 2AH,61H,00H,06H,01H,02H,00H,05H,66H,0DH Od zapnutí napájení se vyskytlo 5 chyb v komunikaci. P o v o l e n í k o n t r o l n í h o s o u č t u Umožňuje zrušit kontrolu správnosti kontrolního součtu (angl. checksum). Tato instrukce je praktická pro ladění aplikací. Při ručním zadávání instrukcí prostřednictvím terminálu není nutné správně zadávat kontrolní součet (předposlední byte). Nedoporučujeme kontrolu vypínat v jiných případech, než je testovací provoz zařízení. Kontrolní součet je ochranou proti poškození dat při přenosu po komunikační lince. Kontrola je z výroby zapnuta. Kód instrukce: EEH Parametry: (stav) stav 00H pro vypnutí kontroly kontrolního součtu. 01H pro zapnutí kontroly kontrolního součtu. 2AH,61H,00H,06H,01H,02H,EEH,01H,7CH,0DH délka: 1 byte Strana 27

28 TE485 - komunikace Zapnutí kontroly. 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Potvrzení příkazu. K o n t r o l n í s o u č e t č t e n í n a s t a v e n í Zjišťuje aktuální nastavení kontroly checksumu. (Viz popis k předchozí instrukci Povolení kontrolního součtu.) Kód instrukce: FEH Parametry: (stav) stav 00H kontrola kontrolního součtu vypnuta. 01H kontrola kontrolního součtu zapnuta. délka: 1 byte 2AH,61H,00H,05H,01H,02H,FEH,6EH,0DH 2AH,61H,00H,06H,01H,02H,00H,01H,6AH,0DH Kontrola checksumu je zapnuta. R e s e t Provede reset přístroje. Modul se dostane do shodného stavu jako po zapnutí napájení. Kód instrukce: E3H 2AH,61H,00H,05H,01H,02H,E3H,89H,0DH 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Reset se provede až po odeslání této odpovědi. Ve formátu 66: RE (REset) (ACK 0 ) Příklad: *B1RE *B10 Strana 28

29 TE485 - komunikace Poznámka: Reset se provede až po odeslání odpovědi. Strana 29

30 TE485 - komunikace KOMUNIKAČNÍ PROTOKOL MODBUS RTU Pro prvotní konfiguraci adresy, apod. doporučujeme použít například program ModbusConfigurator, který je ke stažení zde: S e z n a m i n s t r u k c í Zařízení umožňuje přistupovat ke své paměti v závislosti na typu registru těmito instrukcemi: 0x03... čtení holding registrů 0x04... čtení vstupních registrů 0x06... nastavení jednoho holding registru 0x10... zapsání do několika holding registrů 0x11... identifikace I d e n t i f i k a c e z a ř í z e n í Čtení identifikačního řetězce zařízení (Report slave ID). Funkční kódy: 0x11 Report slave ID Parametry: Počet bytů 1 Byte dle řetězce ID 1 Byte ID je totožné s adresou zařízení RI 1 Byte Run Indikator zde vždy 0xFF (zapnuto) Data H o l d i n g R e g i s t e r N Byte Řetězec stejný jako v protokolu Spinel. Tedy například: TE485; v ; f66 97 Konfigurace zařízení, obsluha počítadel impulzů a analogových výstupů. Adresa Přístup Funkce Název 0 zápis 0x06 1 čtení, zápis 0x03, 0x06, 0x10 Povolení konfigurace Zápis hodnoty 0x00FF do tohoto paměťového místa musí předcházet všem instrukcím, zapisujícím do holding registru na adresy 0 až 15. Slouží k ochraně před nechtěnou změnou konfigurace. Není povoleno zapisovat Povolení konfigurace pomocí Multiply write zároveň s dalšími parametry. Adresa (ID) 9 Unikátní adresa zařízení v protokolu Modbus. Je očekáváno číslo z rozsahu 1 až 247. Adresa je unikátní pro protokol Modbus. Výchozí adresou je 0x Zápisu do tohoto paměťového místa musí předcházet zápis hodnoty 0x00FF na adresu 0 do pozice Povolení konfigurace. Jde o ochranu před nechtěnou změnou konfigurace. Není povoleno zapisovat Povolení konfigurace pomocí Multiply write zároveň s dalšími parametry. Strana 30

31 TE485 - komunikace Adresa Přístup Funkce Název 2 čtení, zápis 0x03, 0x06, 0x10 Komunikační rychlost 9 Rychlosti a jim odpovídající kódy: Bd... 0x Bd... 0x Bd... 0x Bd... 0x0006 (výchozí nastavení) Bd... 0x Bd... 0x Bd... 0x Bd... 0x000A Datové slovo 9 Datové slovo je vždy osmibitové. Hodnota Parita Počet stopbitů 3 čtení, zápis 0x03, 0x06, 0x10 4 čtení, zápis 0x03, 0x06, 0x10 5 čtení, zápis 0x03, 0x06, 0x zápis 0x06, 0x10 16 čtení, zápis 0x03, 0x06, 0x10 17 čtení 0x03 0x0000 (výchozí) není (N) 1 0x0001 sudá (E) 1 0x0002 lichá (O) 1 0x0003 není (N) 2 0x0004 sudá (E) 2 0x0005 lichá (O) 2 0x0006 až 0x00FF není (N) 1 Rozlišení konce paketu 9 Konfiguruje, jak velká prodleva mezi byty bude považována za konec paketu. Prodleva se zadává v počtu bytů. Je možné zadat hodnotu 4 až 100. Výchozí hodnota je 10. Komunikační protokol 9 Umožňuje přepnout zařízení do komunikace protokolem Spinel. Po odeslání odpovědi se zařízení přepne do zvoleného protokolu a dále komunikuje pouze jím. (V každém z protokolů existuje instrukce pro přepnutí protokolů.) Kód pro protokol Spinel: 0x0001 (výchozí) Kód pro protokol Modbus RTU: 0x0002 Nastavení adresy sériovým číslem 9 adr. 7 nová adresa adr. 8 číslo výrobku adr. 9 sériové číslo Číslo výrobku a sériové číslo výrobu je uvedeno na štítku na zařízení jako 0516/0001, kde 0516 je číslo výrobu a 0001 je sériové číslo. Citlivost tenzometru Dostupné hodnoty: 0000H... 2 mv/v 0001H... 5 mv/v 0002H mv/v Kalibrovaná citlivost Zde je uveden údaj pro kterou citlivost tenzometru byla provedena kalibrace. Dostupné hodnoty jsou stejné jako v předchozím registru. Strana 31

32 TE485 - komunikace Adresa Přístup Funkce Název 18 čtení, zápis 0x03, 0x06, 0x10 19 čtení, zápis 0x03, 0x06, 0x10 20 čtení, zápis 0x03, 0x06, 0x10 21 zápis 0x06, 0x10 I n p u t R e g i s t e r Čtení naměřené hodnoty. Adresa Přístup Funkce Název 0 čtení 0x04 1 čtení 0x04 2 čtení 0x04 Kalibrace nuly RAW RAW hodnota, která odpovídá nulové poloze tenzometru. Výchozí hodnota je: 8000H Tip: Tento registr lze vyplnit také automaticky dle informací u registru 21. Kalibrace horní hranice měření RAW RAW hodnota, která odpovídá zatížení tenzometru na úroveň zadanou v následujícím registru (č.20). Výchozí hodnota je: FFFFH Tip: Tento registr lze vyplnit také automaticky dle informací u registru 21. Kalibrace horní hranice měření zatížení Zatížení odpovídající RAW hodnotě, zadané v předchozím registru nebo které bude platné v okamžiku zapsání hodnoty 0100H do následujícího registru. Doporučujeme pracovat zde se zatížením, které je vyšší než 80% z rozsahu. Poloautomatická kalibrace Kalibrace nuly: Zapsání hodnoty 0000H představuje určení okamžiku, kdy je tenzometr v nulové poloze. (Aktuálně zjištěná hodnota RAW se automaticky zapíše do registru 18.) Kalibrace horní hranice rozsahu: Zapsání hodnoty 0100H představuje určení okamžiku, kdy je tenzometr zatížen zatíženým uvedeným v předchozím registru. Status měření Status naměřené hodnoty, přístupné v následujících registrech. Dolní byte (LSB) z dvoubajtové hodnoty registru je bitově orientovaný a obsahuje následující informace: bit 3,2 bit 7 (MSb) 00 = naměřená hodnota je v měřícím rozsahu 01 = měřená hodnota je menší než dolní hranice měřicího rozsahu (underflow) 10 = překročení horní hranice měřicího rozsahu (overflow) 0 = naměřená hodnota je neplatná 1 = naměřená hodnota je platná Přepočtená hodnota Poslední naměřená hodnota, přepočtená podle zadané kalibrace uvedené v Holging registeru. Dokud není nastavena Kalibrace nuly a Kalibrace horní hranice měření, je zde dostupná hodnota shodná s hodnotou v následujícím registru RAW hodnota! RAW hodnota Zde je uvedena poslední naměřená hodnota jako číslo bez přepočtu. Strana 32

33 TE485 - komunikace PŘEPNUTÍ PROTOKOLŮ Výchozím protokolem v zařízení je Spinel. Pro přepnutí do jiného protokolu slouží následující instrukce z protokolu Spinel. (Lze použít například software SpinelTerminál.) S p i n e l M O D B U S R T U P o v o l e n í k o n f i g u r a c e Povoluje provedení servisní instrukce. Musí předcházet bezprostředně instrukci Přepnutí. Instrukci nelze použít s universální adresou nebo s adresou broadcast. Kód instrukce: E4H 2AH,61H,00H,05H,01H,02H,E4H,88H,0DH Povolení konfigurace. 2AH,61H,00H,05H,01H,02H,00H,6CH,0DH Přijetí příkazu potvrzeno. P ř e p n u t í p r o t o k o l u Přepnutí protokolu se provádí speciální instrukcí protokolu Spinel, formátu 97. Jako adresa musí být použita adresa konkrétního modulu (nelze použít tzv. broadcast ani universální adresu). Instrukci musí bezprostředně předcházet instrukce Povolení konfigurace. Kód instrukce: EDH Parametry: (pid) pid Identifikační číslo protokolu. Může být uvedeno některé z těchto čísel: 01H Spinel 02H MODBUS RTU délka: 1 byte 2AH,61H,00H,06H,66H,02H,EDH,02H,17H,0DH Příkaz k přepnutí protokolu ze Spinel do MODBUS RTU. Strana 33

34 TE485 - komunikace 2AH,61H,00H,05H,66H,02H,00H,07H,0DH Přijetí příkazu potvrzeno. Po odeslání této odpovědi již komunikuje Quido protokolem MODBUS RTU. Strana 34

35 TE485 - komunikace Strana 35

36 TE485 - komunikace Přenosy dat v průmyslu, převodníky linek a protokolů, RS232/485/422/USB/Ethernet/GPRS/ WiFi, měřicí moduly, inteligentní teplotní čidla, I/O moduly, elektronické aplikace dle požadavků. Adresa: Strašnická 3164/1a Praha 10 Telefon: Fax: Internet: papouch@papouch.com w w w. p a p o u c h. c o m
