1 ZADÁVACÍ DOKUMENTACE VÝBĚROVÉHO ŘÍZENÍ V RÁMCI OPPIK NÁZEV ZAKÁZKY Akumulace FVE Výčapy ČÁST 3 TECHNICKÉ ZADÁNÍ Zadávací dokumentace- Technické zadání Stránka 1 z 9

2 OBSAH 1. IDENTIFIKAČNÍ ÚDAJE PŘEDMĚT PLNĚNÍ TECHNICKÁ SPECIFIKACE PŘEDMĚTU PLNĚNÍ Všeobecné informace SOUČÁSTI VÝBĚROVÉHO ŘÍZENÍ SYSTÉMU ELEKTRICKÉ AKUMULACE POŽADOVANÁ FUNKCE SYSTÉMU SEZNAM VYBRANÝCH SPOTŘEBIČŮ, NAPÁJENÝCH SYSTÉMEM AKUMULACE, KROMĚ BĚŽNÝCH SPOTŘEBIČŮ POŽADOVANÉ TECHNICKÉ VLASTNOSTI JEDNOTLIVÝCH ČÁSTÍ SYSTÉMU Základní měření pro bilancování a řízení soustavy... 8 Zadávací dokumentace- Technické zadání Stránka 2 z 9

3 1. IDENTIFIKAČNÍ ÚDAJE Označení stavby: Akumulace FVE Výčapy Místo stavby: Výčapy 195, PŘEDMĚT PLNĚNÍ Systém elektrické akumulace 2.1. Technická specifikace předmětu plnění Všeobecné informace Poptávaný systém elektrické akumulace bude součástí hybridní fotovoltaické elektrárny (dále jen HFVE) a bude s ní tvořit jednotný celek. Tzn. navržený systém akumulace musí být plně funkční a kompatibilní se zbývajícími částmi HFVE a jako celek se zbývajícími částmi zařízení musí plnit požadovanou funkci HFVE. HFVE bude celoročně napájet a zálohovat rozvody budov ABC v areálu firmy TEDOM a.s., Výčapy 195, Zdrojem elektrické energie HFVE jsou polykrystalické fotovoltaické panely umístěné na střeše objektů ABC a kogenerační jednotka o výkonu 30kW. Provoz HFVE bude prioritně jako ostrovní bez využití distribuční sítě. V okrajových režimech bude HFVE umožňovat napájení objektů z distribuční sítě. Provoz HFVE bude tedy možný jako ostrovní i jako paralelní s distribuční soustavou. Technická specifikce kogenerační jednotky je přílohou této části zadávací dokumentace. Z důvodu maximální spolehlivosti zařízení celé HFVE je požadována decentrální koncepce, tzn. na ostatním zařízení nezávislé a oddělené MPPT solární nabíječe, jež nejsou součástí použitých hybridních měničů/nabíječů. Z důvodu maximální spolehlivosti není přípustné použití hybridních zařízení all in one (hybridní měnič/nabíječ ve společném zařízení s MPPT nabíječem). Požadovaná koncepce hlavního rozvodu a zapojení: DC coupling (fotovoltaické panely propojené s baterií prostřednictvím MPPT nabíječů), v zapojení není povoleno využití AC couplingu (propojení fotovoltaických panelů s baterií prostřednictvím běžných síťových měničů řízených v ostrovním módu frekvenční rampou). Z důvodu použití DC ohřevu pro využití solárních přebytků, je požadované pracovní napětí baterie 45-62VDC (48VDC systém). Kompletní technologie bude umístěná v rozvodně FVE. Zadávací dokumentace- Technické zadání Stránka 3 z 9

4 Situační plánek rozvodny Součásti výběrového řízení systému elektrické akumulace Hybridní měnič/nabíječ INV** Solární nabíječ s MPPT přizpůsobením MPP** Akumulátorová baterie BAT Bateriový monitoring a bateriový management, monitoring a vizualizace (webové rozhraní). dat (BM, BMS, DAT) Silové rozváděče AC/DC, související se systémem elektrické akumulace (RAC, RDC), obsahující všechny silové, jistící a ochranné prvky přímo související se systémem akumulace (jištění panelů, jištění baterie, jištění DC vstupů měničů/nabíječů, přepěťové ochrany AC / DC, AC vstupní obvod rozpadový stykač směrem ke kogenerační jednotce, ruční bypass, část směrem ke kogenerační jednotce = zajištění nuceného nabíjení z tohoto zdroje). Blokace nebo řízení spínání myčky dílů a kompresorové chladicí jednotky (dále jen spotřebičů). Součástí výběrového řízení jsou dva řídící impulsy se zpětnou kontrolou aktuálního proudu. Při nadměrném zatížení impuls blokuje spuštění vybraných spotřebičů, případně dává povel ke startu KJ. Po dosažení dostatečné proudové rezervy povoluje spuštění blokovaných spotřebičů. Ovládání DC ohřevu Zadávací dokumentace- Technické zadání Stránka 4 z 9

5 Součástí výběrového řízení na systém elektrické akumulace nejsou (ale jsou součástí HFVE jako celku): Fotovoltaické panely PV** vč. příslušných kabeláží mezi místem FV generátoru a rozváděčem RDC (50kWp panelů, rezerva prostoru pro rozšíření na 70kWp) Systém 60VDC ohřevu topné vody využití přebytků solární energie (výkonové komponenty) Kogenerační jednotka, vyvedení elektrického a tepelného výkonu z KJ Výkonové komponenty blokace nebo řízení spínání spotřebičů Požadovaná funkce systému Systém hybridního systému akumulace bude vybaven externím bateriovým managementem, který zajistí provozování baterie v nastaveném intervalu SOC (State Of Charge), Systém akumulace bude vybaven kompletním BMS, zajišťujícím hlídání všech hlavních parametrů baterie přebití, podbití, nadproud, teplota, dále zajistí balancování jednotlivých článků baterie, apod. tak, aby bylo dosaženo garantované doby života baterie. Celý bateriový set bude využit pro všechny fáze společně, tj. není přijatelné rozdělení baterií na tři nezávislé sety, pro každou fázi zvlášť. Systém akumulace zajistí impedanční přizpůsobení pole panelů (dimenzovat pro 50kWp panelů, rezerva prostoru pro rozšíření na 70kWp) baterii a vstupu měničů/nabíječů INV** a nabíjení baterie solární energií pomocí soustavy MPPT solárních nabíječů MPP**. Požadována synchronizovaná funkce těchto nabíječů, požadován standardní, uživatelsky nastavitelný nabíjecí algoritmus bulk/absorbtion//float. Pomocí těchto nabíječů je nabíjena baterie či přímo kryta aktuální potřeba elektrické energie. Vlastní hybridní elektrárna bude tvořena hybridními měniči/nabíječi INV** konstrukce AC-IN / AC-OUT s integrovaným transferovým relé v každé fázi (viz. technická specifikace ), hybridní měniče budou spřaženy do třífázové soustavy požadovaného výkonu. Hybridní systém musí umožnit spolupráci s externím zdrojem elektrické energie (kogenerační jednotka 30 kw, vnější distribuční síť), spoluprací se myslí zejména možnost nabíjet baterii z kogenerační jednotky, tzn. měniče/nabíječe musí disponovat nabíjecím výkonem uvedeným v odst (priorita1 = přímé napájení spotřeby z externího zdroje, priorita2 = nabíjení baterie). Dále se spoluprací rozumí výkonová součinnost hybridních měničů/nabíječů s externím zdrojem energie za účelem posílení výstupního výkonu celého zařízení. Použité měniče/nabíječe musí být vybaveny standardním nabíjecím algoritmem, stejným jako v případě MPPT solárních nabíječů. Hybridní měniče/nabíječe budou prioritně provozovány v ostrovním režimu, kdy ostrov bude tvořen zdrojovou sestavou FV panely, baterie, kogenerační jednotka. Systém hybridních měničů bude vybaven automatickým zařízením, které v případě poruchy hybridního systému zajistí napájení z podpůrného zdroje energie kogenerační jednotky (automatický bypass), tento automatický bypass bude doplněn bypassem ručním pro zajištění napájení z distribuční soustavy. Systém v případě vybití baterie pod nastavenou mez či v případě přetížení systému vydá povel ke startu podpůrného zdroje a dobití baterie či posílení výkonu. Systém hybridní elektrárny bude vybaven kompletním monitoringem všech provozních dat baterie, nabíječů a měničů včetně měření sumárních toků energie do/z baterií a z FV panelů, stavu baterií s vizualizací dat na webovém rozhraní. Systém hybridní elektrárny bude osazen multimetry MM1/2/3 (viz. výkres 1) měření energotoků v daných měřících místech (MODBUS protokol). Zadávací dokumentace- Technické zadání Stránka 5 z 9

6 Seznam vybraných spotřebičů, napájených systémem akumulace Brusky Soustruh Vrtačky Fréza Hydraulický lis Kompresor stlačeného vzduchu Dochází k relativně malému souběhu výše uvedených strojů. Ohřev pro umývání dílů 18 kw, spíná zhruba 2 x týdně. Jedná se o průtokový ohřev. Provoz spotřebiče je možné v krajních případech blokovat. Chladicí jednotka pro klimatizaci, maximální příkon 23 kw. Instalovaný chladicí výkon je předimenzovaný a jednotka je málo využívána. Je možné ji provozovat trvale při polovičním výkonu. Zároveň je maximální příkon stanoven pro krajní podmínky, které neodpovídají provozním podmínkám. V provozu tak příkon kompresorové jednotky lze uvažovat kolem 10 kw. Start jednotky je možné v krajních případech blokovat. Rozběhové proudy jednotlivých spotřebičů (400V AC): Spotřebič Blokace Špičkový proud Doba ustálení Ustálený proud provozu Bruska malá 25 A 440 ms 3,3 A - Bruska velká 61 A 260 ms 6,1 A - Vrtačka 63A 200 ms 5,2 A - Frézka 88 A 130 ms 9,1 A - Soustruh 90 A 100 ms 8,7 A - Hydraulický lis 58 A 85 ms 4,8 A - Kompresor stlačeného vzduchu 92 A 220 ms 11 A - Myčka s ohřevem 145 A 110 ms 35 A bez ohřevu 131 A 100 ms 14 A ANO Magnetická bruska vřeteno 80 A 380 ms 8,5 A - hydraulika 76 A 130 ms 9,5 A - 1. kompresor 148 A 50 ms 21 A Klimatizace 2. kompresor 140 A 50 ms 41 A ANO čerpadlo 81 A 100 ms 6,6 A Seznam nezahrnuje běžné spotřebiče jako výpočetní techniku a podobně Požadované technické vlastnosti jednotlivých částí systému Baterie, vč. BMS Zadávací dokumentace- Technické zadání Stránka 6 z 9

7 Provozní napětí: 45VDC 62VDC dle použité baterie (48V systém) Provozní teplota: 0 C 40 C Lithiová technologie Brutto DC využitelná kapacita (jmenovité napětí x Ah x hloubka vybití 80%): minimálně 60 kwh Nabíjecí proud trvalý: min. 950 A Vybíjecí proud trvalý: min A Špičkový vybíjecí proud (1 sec): A Cyklická odolnost (doložit prohlášením výrobce či grafem výrobce): min cyklů / 80% hloubka vybití Dodavatel zajistí nastavení ochranných prvků systému. Systém bude přístupný pro nastavování provozních podmínek proškolenou osobou zadavatele. Produktová záruka: 5 roků články baterie, 2 roky ostatní komponenty Cena bude obsahovat uvedení do provozu a odladění systému, včetně cestovného a pobytových nákladů, zaškolení obsluhy v délce min. 1 prac. dne pro tři osoby, v češtině Součástí dodávky bude kompletní BMS tak, aby byla zajištěna funkčnost bateriového setu dle specifikace AKU systém napojení baterií a řízení systému akumulace Hybridní měniče/nabíječe INV Napěťová soustava: 3 NPE, AC 50 Hz, 400/230V, TN-S Sinusový výstup Minimální výstupní výkon soustavy hybridních měničů/nabíječů: 50kW / 55kVA / 25 C Minimální nabíjecí výkon soustavy hybridních měničů/nabíječů: 650A / 48VDC Špičkový výkon soustavy měničů/nabíječů: 100 kw/110kva Minimální požadovaná hodnota maximální účinnosti jednotlivých měničů : 96% Kapacita transferových relé (součet všech měničů) / 1 fáze: 200A Doba přechodu do ostrovního módu: méně nebo rovno 20msec Produktová záruka 5 let Solární nabíječe MPP Napěťová soustava vstup: 2DC 150V/IT, maximální vstupní napětí nabíječů 150VDC Napěťová soustava výstup: 2DC 45-62V/IT (48V systém) Minimální nabíjecí výkon soustavy nabíječů: 950A / 48VDC (50 kwp pole panelů) Účinnost při plném výkonu: min. 97% Produktová záruka 2 roky Ostatní - Systém dálkového monitoringu sběr a vyhodnocování dat měničů, MPPT nabíječů a baterií (perioda sběru dat min. 1 minuta). Komunikace ModBus protokolem. Možnost ovládat přes webové rozhraní - přístup do systému zdarma po neomezenou dobu. - Dodavatel zajistí nastavení ochranných prvků systému. Systém bude přístupný pro nastavování provozních podmínek proškolenou osobou zadavatele. - Ovládání DC ohřevu - Ovládání startu a zastavení kogenerační jednotky - Kabelové propojení dodaného zařízení (propojení silových rozváděčů, měničů, nabíječů, baterií a dalších prvků dodávky). Hranicí dodávky jsou svorky pro připojení AC strany a svorky pro připojení kabelů od FV panelů (rozvodna FVE). Zadávací dokumentace- Technické zadání Stránka 7 z 9

8 - Ostatní části technologie tak, aby plnila funkční celek popsaný ve výše uvedené specifikaci tak, aby byla zajištěna funkčnost systému nabíjení a vybíjení baterií dle specifikace Systém musí umožnit rekalibraci BM - MaR dle specifikace uvedené v odst Uvedení do provozu a odladění systému, včetně cestovného a pobytových nákladů, zaškolení obsluhy v délce min. 1 prac. dne pro tři osoby, v češtine 2.3. Základní měření pro bilancování a řízení soustavy Dodavatel zajistí měření: - Dodávky elektřiny a aktuálního výkonu z měničů (INV) - Dodávky elektřiny a aktuálního výkonu do objektu A, B, C - Dodávky elektřiny a aktuálního výkonu z FV panelů - Stavu akumulátorů elektřiny Řízení ostrovní režim pro objekt A, B, C Základní funkce - Prioritní využití elektřiny z FV panelů - Přebytek elektřiny ukládán do baterií - Při přebytku elektřiny a nabití baterií, sepnutí elektrického DC ohřevu. Po dosažení požadované teploty v akumulátoru tepla zastavení ohřevu - Při nedostatku výkonu FV panelů odběr elektřiny z baterií - Při definovaném stupni vybití baterií, který se může lišit podle denní doby, dne v týdnu a aktuálního výkonu FV panelů a stavu akumulace tepla, povel ke spuštění kogenerační jednotky - Kogenerační jednotka dobíjí baterii na stanovený stupeň nabití, který se může lišit podle denní doby, dne v týdnu a aktuálního výkonu FV panelů a stavu akumulace tepla - Pro spuštění a vypnutí jednotky dvě výkonové hranice bezpečnostní zajišťující životnost baterií a optimalizační dle aktuálních podmínek provozu - Blokace/řízení výkonu velkých spotřebičů elektřiny myčka, kompresorové chlazení - Spínání nouzového chlazení jednotky v závislosti na stavu akumulace tepla - Řízení kvality sítě napětí, frekvence Dodavatel v rámci VŘ zajistí: - Zajišťuje především provoz celku FV panely + baterie s prioritní dodávkou energie z FVE do objektu - Dává příkaz ke spuštění kogenerační jednotky pro zajištění potřebného výkonu zdrojů dle potřeb objektu A, B, C a ochrany baterií před hlubokým vybitím - V případě provozu KGJ uzpůsobuje výkon soustavy FV panely+baterie aktuálnímu výkonu KGJ - Zajišťuje kvalitu sítě frekvence, napětí ve všech provozních stavech, kromě případu připojení napájení z distribuční soustavy - Dává příkaz k vypnutí kogenerační jednotky po nabití baterií - Zajišťuje blokaci nabíjení baterií v případě napájení objektů z distribuční sítě - Předává informace o výkonech procházejících jednotlivými měřícími body nadřazenému systému Zadávací dokumentace- Technické zadání Stránka 8 z 9

9 - Blokuje velké spotřebiče elektřiny, pokud nemá k dispozici dostatečný výkon zdrojů na základě informace o stavu baterií, stavu KGJ a stavu výroby z FV panelů - Spíná a reguluje elektrický ohřev akumulační nádoby v případě přebytků elektřiny z FV panelů a nabití baterií - Přijímá požadavky na korekce parametrů spojených s nabíjením/vybíjením baterií od nadřazeného systému a pokud tyto požadavky neohrožují životnost baterií, řídí se jimi - Spíná a reguluje DC ohřev v případě přebytků elektřiny z FV panelů a nabití baterií - Optimalizuje řízení nabíjení/vybíjení baterií v závislosti na aktuálních tocích energie, denní době, dnu v týdnu a stavu akumulátoru tepla 3. Přílohy Přílohy této části zadávací dokumentace tvoří: Koncepce hlavního rozvodu AC Koncepce hlavního rozvodu DC 3. Micro T30 SPE - zemní plyn Technická specifikace Zadávací dokumentace- Technické zadání Stránka 9 z 9

10 1 - Koncepce hlavnýho rozvodu AC Mž ený IN E (ModBus) ME DS SB 1 Hlavný vypýnař Ruřný bypass DS KJ Mž ený IN E (ModBus) ME KJ MaR FVE Mž ený IN E/P/I/U (ModBus) MM 1 KM 3 Rozpadově stykař INV KM 1 Stykař Automatickě bypass KM 2 Stykař mžniř Mž ený OUT E/P/I/V (ModBus) MM 3 Mž ený OUT E/P/I/V (ModBus) MM 2 Spot eba objektu hranice dodávky WWW Blokace spot ebiř DAT Monitoring a obslu ně panel

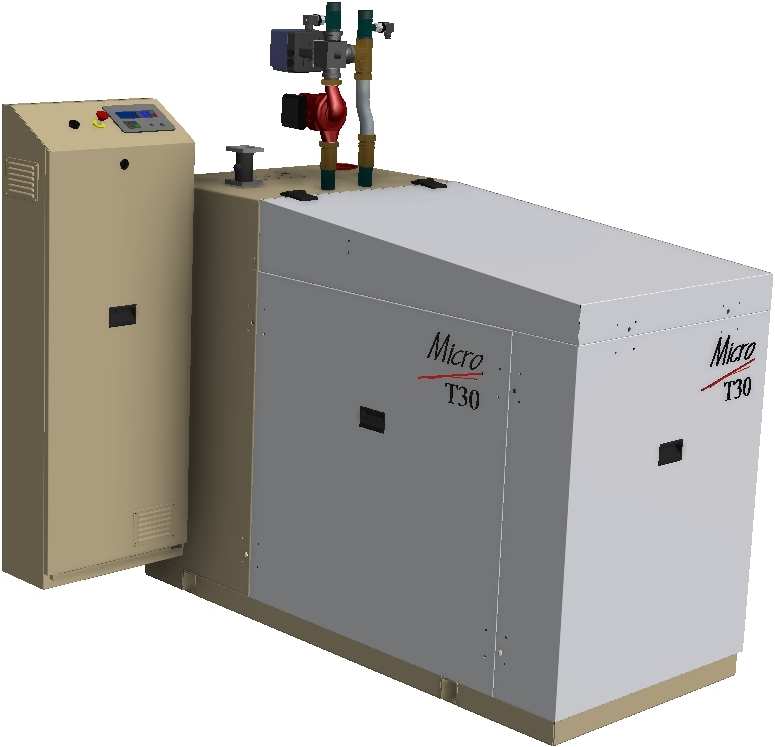

11 2 - Koncepce hlavnýho rozvodu DC INV BMS BM MPP Mž ený FV panel ON/OFF dle SOC BAT Mž ený stavu BAT, ev. v BM WWW DAT Monitoring a obslu ně panel hranice dodávky FV panely 60VDC oh ev TV 24kW nený souřástý dodávky

12 Micro T30 SPE - zemní plyn Technická specifikace Základní charakteristika Kogenerační jednotky řady Micro jsou kombinované energetické zdroje produkující teplo a elektřinu spalováním plynu. Základní vlastnosti kogeneračních jednotek řady Micro: vysoká účinnost, kompaktnost, dlouhá životnost olejové náplně a s tím spojený dlouhý servisní interval, řadí tyto výrobky mezi moderní energetické zdroje pro vytápění menších objektů. Z rozhodnutí notifikované osoby byl vydán certifikát potvrzující shodu výrobků řady Micro s požadavky směrnice 2009/142/ES (nařízení vlády č. 22/2003 Sb.) Společnost TEDOM je držitelem certifikátů řízení jakosti QMS a EMS. Základní technické údaje Popis jednotky: Jednotka je určena pro spalování zemního plynu, SPE osazena synchronním generátorem pracující v kombinovaném elektrickém režimu: P paralelně se sítí a E nouzově (při výpadku veřejné rozvodné sítě). Základní technické údaje jsou platné pro režimy P i E. Další informace v této specifikaci jsou vztažené k režimu P. provedení standardní s kondenzačním výměníkem jmenovitý elektrický výkon P/E 30 / 34 1) 30 / 34 1) kw / kva maximální tepelný výkon P/E 62,0 / 62,4 71,6 / 72,0 kw příkon v palivu 97,1 97,1 kw účinnost elektrická P/E 30,9 / 30,5 30,9 / 30,5 % účinnost tepelná P/E 63,9 / 64,3 % 73,7 / 74,2 % účinnost celková (využití paliva) 94,8 % 104,6 / 104,7 2) % spotřeba plynu při 100% výkonu 10,3 10,3 m 3 /h spotřeba plynu při 75% výkonu 8,3 8,3 m 3 /h spotřeba plynu při 50% výkonu 6,2 6,2 m 3 /h Základní technické údaje jsou platné pro standardní podmínky podle dokumentu Technické instrukce. Požadovaný min. trvalý elektrický výkon je 50% jmenovitého výkonu Spotřeba plynu je uvedena při fakturačních podmínkách (15 C, 101,325kPa) Technické údaje jsou specifikovány pro teploty 65/85 C 1) zdánlivý elektrický výkon v nouzovém režimu je nepřetížitelný (pro cos φ=0,8) 2) platí pro teplotu vratné vody 35 C Plnění emisních limitů KJ plní emisní limity podle následujících nařízení a předpisů: emise CO NOx při 5%O2 ve spalinách 300mg/Nm 3 250mg/Nm 3 TS_Micro_T30_SPE_NG_SE_H03 1

13 Micro T30 SPE - zemní plyn Technická specifikace Orientační popis KJ Jednotka je tvořena soustrojím motor-generátoru, kompletním tepelným zařízením, včetně elektrorozváděče umožňující paralelní chod se sítí 400V/50Hz. Veškeré prvky jsou zastavěny pod protihlukovým krytem. Teplovodní okruhy jsou přizpůsobeny teplotnímu spádu 20K. 5 1) generátor 2) deskový výměník 3) spalinový výměník 4) olejová nádrž 5) připojovací rozhraní (viz poslední list) 6) elektrický rozváděč 7) spalovací motor Motor K pohonu jednotky je použit plynový spalovací motor V3800 výrobek společnosti TEDOM, se základními parametry dle uvedeného přehledu: počet válců 4 uspořádání válců vrtání zdvih v řadě 100 x 120 mm zdvihový objem 3769 cm 3 kompresní poměr 13 : 1 otáčky 1500 min -1 spotřeba oleje normal/max max. výkon motoru 0,3/0,6 g/kwh 36 kw Generátor Zdrojem elektrické energie je synchronní generátor typ ATEW 34/4 1S, výrobek firmy Zanardi, Itálie, se základními parametry podle uvedeného přehledu: výkon generátoru 45 kva cos ϕ 1 / 0,8 účinnost v pracovním bodě 89,5 / 88,1 % napětí frekvence 400 V 50 Hz Ilustrační obrázek TS_Micro_T30_SPE_NG_SE_H03 2
