1 Výrobky pro hasiče, armádu a záchranářství Profesionální produkty pro ochranu životního prostředí

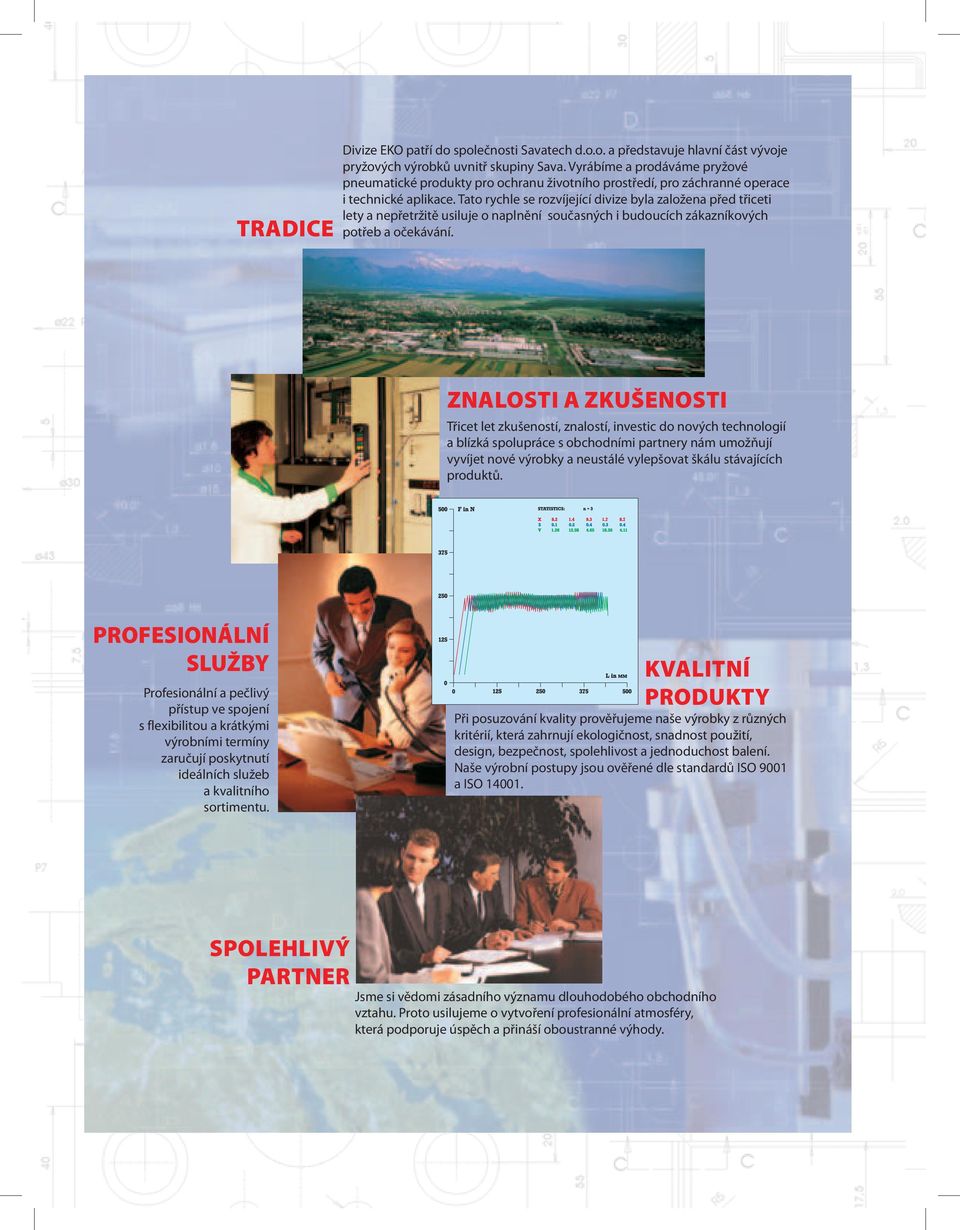

2 TRADICE Divize EKO patří do společnosti Savatech d.o.o. a představuje hlavní část vývoje pryžových výrobků uvnitř skupiny Sava. Vyrábíme a prodáváme pryžové pneumatické produkty pro ochranu životního prostředí, pro záchranné operace i technické aplikace. Tato rychle se rozvíjející divize byla založena před třiceti lety a nepřetržitě usiluje o naplnění současných i budoucích zákazníkových potřeb a očekávání. ZNALOSTI A ZKUŠENOSTI Třicet let zkušeností, znalostí, investic do nových technologií a blízká spolupráce s obchodními partnery nám umožňují vyvíjet nové výrobky a neustálé vylepšovat škálu stávajících produktů. PROFESIONÁLNÍ SLUŽBY Profesionální a pečlivý přístup ve spojení s flexibilitou a krátkými výrobními termíny zaručují poskytnutí ideálních služeb a kvalitního sortimentu. KVALITNÍ PRODUKTY Při posuzování kvality prověřujeme naše výrobky z různých kritérií, která zahrnují ekologičnost, snadnost použití, design, bezpečnost, spolehlivost a jednoduchost balení. Naše výrobní postupy jsou ověřené dle standardů ISO 9001 a ISO SPOLEHLIVÝ PARTNER Jsme si vědomi zásadního významu dlouhodobého obchodního vztahu. Proto usilujeme o vytvoření profesionální atmosféry, která podporuje úspěch a přináší oboustranné výhody.

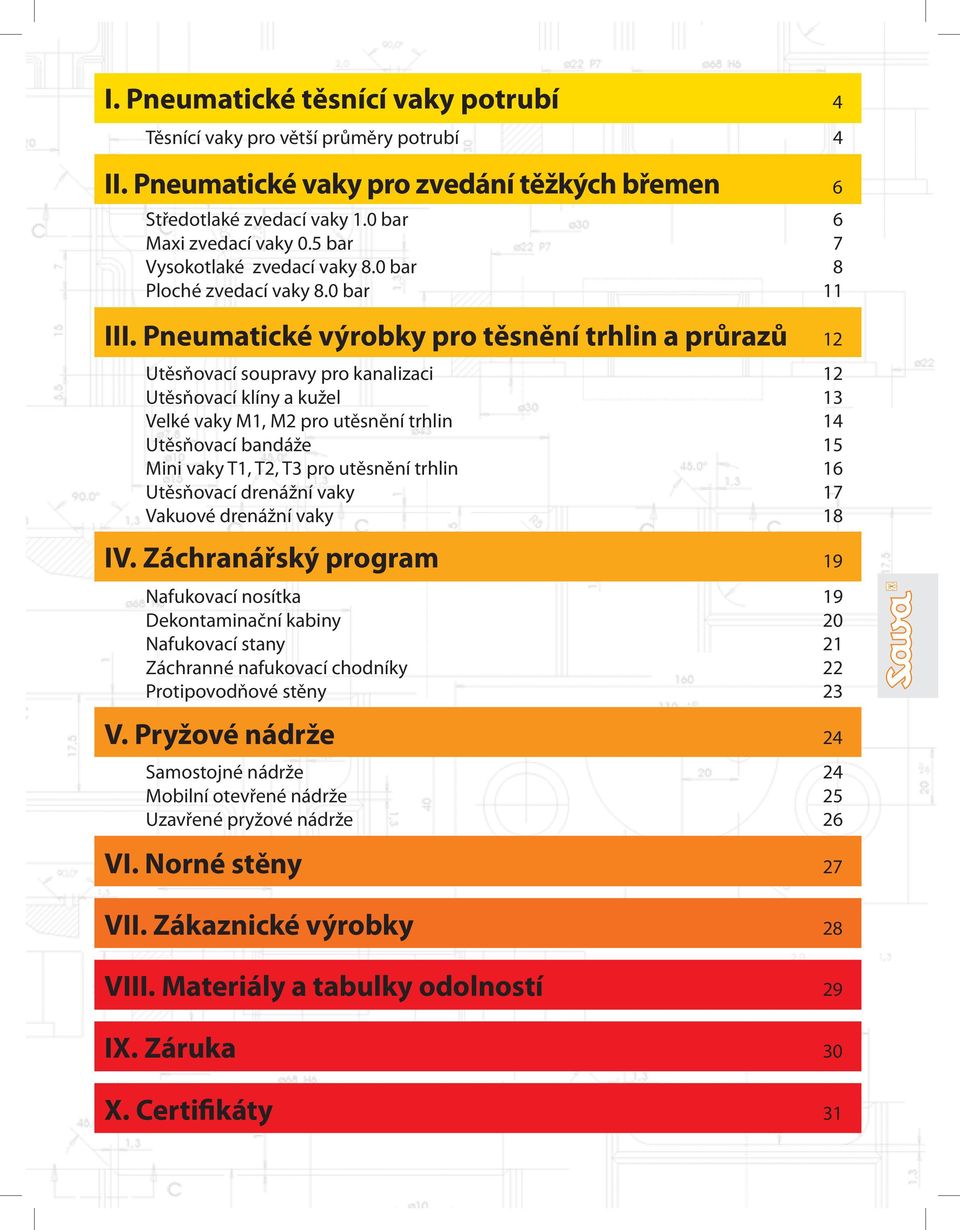

3 I. Pneumatické těsnící vaky potrubí 4 Těsnící vaky pro větší průměry potrubí 4 II. Pneumatické vaky pro zvedání těžkých břemen 6 Středotlaké zvedací vaky 1.0 bar 6 Maxi zvedací vaky 0.5 bar 7 Vysokotlaké zvedací vaky 8.0 bar 8 Ploché zvedací vaky 8.0 bar 11 III. Pneumatické výrobky pro těsnění trhlin a průrazů 12 Utěsňovací soupravy pro kanalizaci 12 Utěsňovací klíny a kužel 13 Velké vaky M1, M2 pro utěsnění trhlin 14 Utěsňovací bandáže 15 Mini vaky T1, T2, T3 pro utěsnění trhlin 16 Utěsňovací drenážní vaky 17 Vakuové drenážní vaky 18 IV. Záchranářský program 19 Nafukovací nosítka 19 Dekontaminační kabiny 20 Nafukovací stany 21 Záchranné nafukovací chodníky 22 Protipovodňové stěny 23 V. Pryžové nádrže 24 Samostojné nádrže 24 Mobilní otevřené nádrže 25 Uzavřené pryžové nádrže 26 VI. Norné stěny 27 VII. Zákaznické výrobky 28 VIII. Materiály a tabulky odolností 29 IX. Záruka 30 X. Certifikáty 31

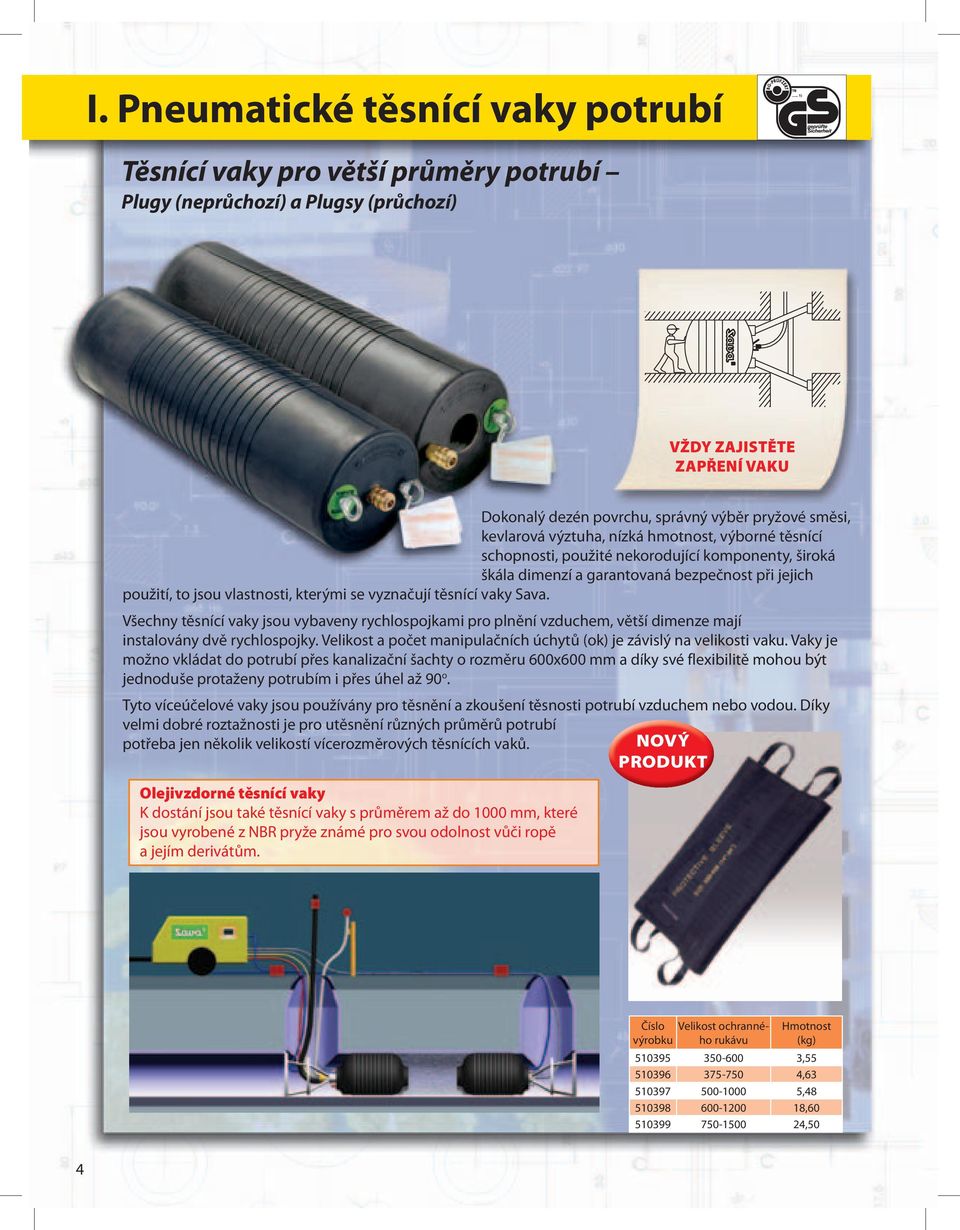

4 I. Pneumatické těsnící vaky potrubí Těsnící vaky pro větší průměry potrubí Plugy (neprůchozí) a Plugsy (průchozí) VŽDY ZAJISTĚTE ZAPŘENÍ VAKU Dokonalý dezén povrchu, správný výběr pryžové směsi, kevlarová výztuha, nízká hmotnost, výborné těsnící schopnosti, použité nekorodující komponenty, široká škála dimenzí a garantovaná bezpečnost při jejich použití, to jsou vlastnosti, kterými se vyznačují těsnící vaky Sava. Všechny těsnící vaky jsou vybaveny rychlospojkami pro plnění vzduchem, větší dimenze mají instalovány dvě rychlospojky. Velikost a počet manipulačních úchytů (ok) je závislý na velikosti vaku. Vaky je možno vkládat do potrubí přes kanalizační šachty o rozměru 600x600 mm a díky své flexibilitě mohou být jednoduše protaženy potrubím i přes úhel až 90 o. Tyto víceúčelové vaky jsou používány pro těsnění a zkoušení těsnosti potrubí vzduchem nebo vodou. Díky velmi dobré roztažnosti je pro utěsnění různých průměrů potrubí potřeba jen několik velikostí vícerozměrových těsnících vaků. NOVÝ PRODUKT Olejivzdorné těsnící vaky K dostání jsou také těsnící vaky s průměrem až do 1000 mm, které jsou vyrobené z NBR pryže známé pro svou odolnost vůči ropě a jejím derivátům. Velikost ochranného výrobku rukávu Hmotnost (kg) , , , , ,50 4

5 Technické informace Typ Rozmezí velikostí Požadovaný Rozměry vypuštěného vaku Hmotnost Šroub s okem Rychlospojka Min. Ø Max. Ø plnící tlak Průměr Délka mm mm bar mm mm kg závit Vnitřní závit , ,3 6 R 1/4" , ,6 6 R 1/4" , ,1 6 R 1/4" , ,8 8 R 1/4" , ,9 8 R 1/4" , ,0 8 R 1/4" , ,0 8 R 1/4" , ,4 10 R 1/4" , ,9 10 R 1/4" , ,3 10 R 1/4" , ,3 10 R 1/4" , ,0 10 2x R 1/4" , ,0 10 2x R 1/4" Technické informace Rozmezí velikostí Nominální velikost Požadovaný Rozměry vypuštěného vaku Šroub Hmotnost Vypouštěcí ventil Min. Ø Max. Ø plnící tlak Průměr Délka s okem mm mm bar mm mm kg závit Velikost vlákna Plugy Plugsy Průměr přepouštěcího otvoru , ,7 6 R 1/4" 1/2" , ,6 6 R 1/4" 1" , ,2 8 R 1/4" 1" , ,4 8 R 1/4" 1" , ,3 8 R 1/4" 2" , ,9 8 R 1/4" 2" , ,6 10 R 1/4" 2" , ,7 10 R 1/4" 2" , ,3 10 R 1/4" 2" , ,3 10 R 1/4" 2" , ,0 10 2x R 13/8" 4" , ,0 10 2x R 1/4" 4" Plugy - Plugsy Protitlak měřený v suché kovové trubce (bar) Vak Průměr trubky (mm) , ,2 1,7 1, ,2 1,7 1, ,0 1, ,2 2,0 1,4 1, ,2 2,0 1,7 1,5 1, ,0 1,7 1,5 1, ,1 1,9 1,6 1, ,0 1,7 1, ,8 1,4 1, ,0 0,8 0,6 0, ,0 0,7 0,6 0, ,0 0,9 0,7 0,6 0,5 Příslušenství Popis Hmotnost (kg) Plnící hadice s rychlospojkou, d = 8 mm, 10 m, modrá, 2.5 bar 1, Plnící hadice s rychlospojkou, d= 8 mm, 10 m, modrá, 1.5 bar 1, Jednoduchý pojistný a ovládací ventil s manometrem, 2.5 bar 0, Jednoduchý pojistný a ovládací ventil s manometrem; 1.5 bar 0, Jednoduchý pojistný a ovládací ventil s manometrem; 1.0 bar 0, Polly lift hadice s lanem, 10 m 1,

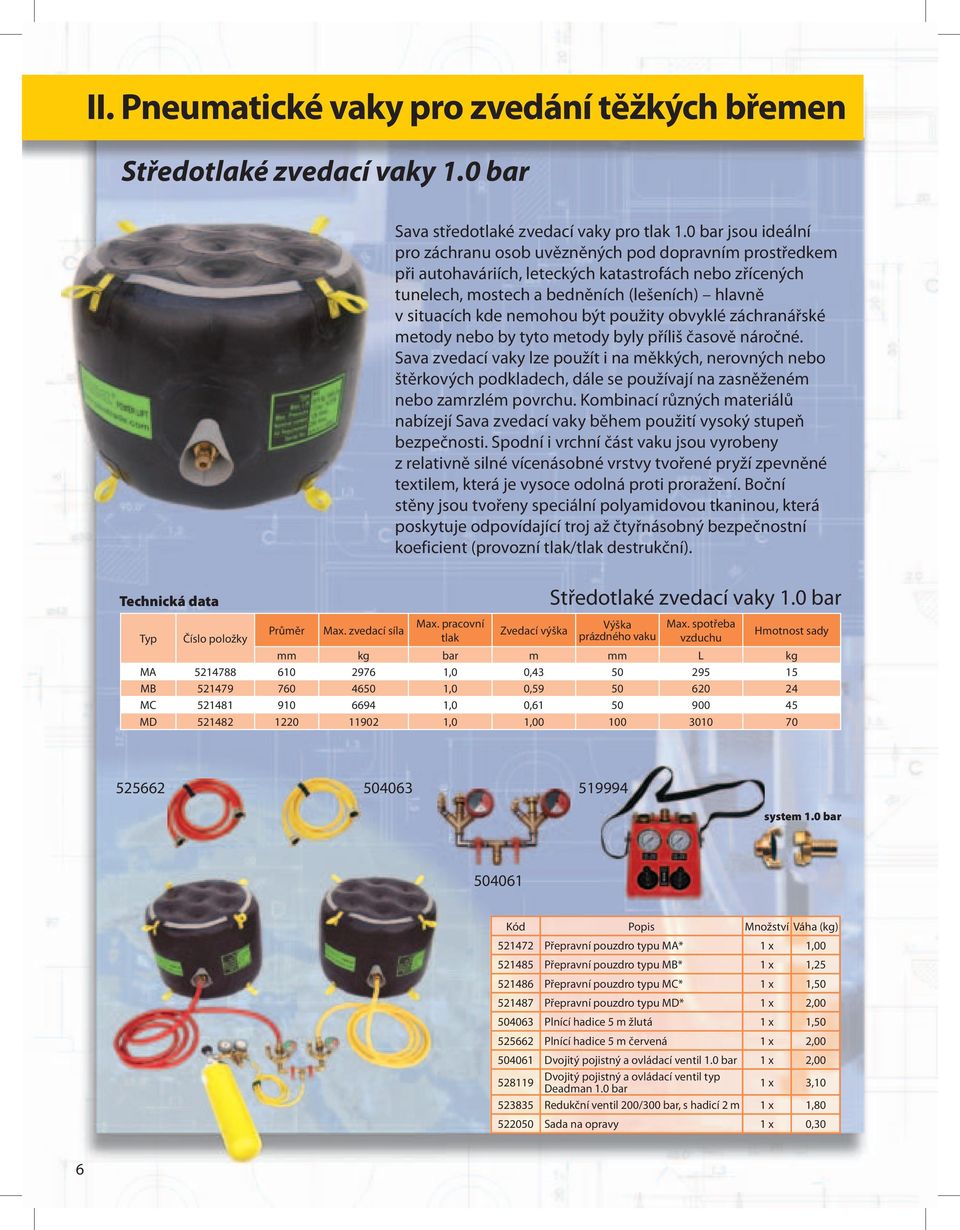

6 II. Pneumatické vaky pro zvedání těžkých břemen Středotlaké zvedací vaky 1.0 bar Sava středotlaké zvedací vaky pro tlak 1.0 bar jsou ideální pro záchranu osob uvězněných pod dopravním prostředkem při autohaváriích, leteckých katastrofách nebo zřícených tunelech, mostech a bedněních (lešeních) hlavně v situacích kde nemohou být použity obvyklé záchranářské metody nebo by tyto metody byly příliš časově náročné. Sava zvedací vaky lze použít i na měkkých, nerovných nebo štěrkových podkladech, dále se používají na zasněženém nebo zamrzlém povrchu. Kombinací různých materiálů nabízejí Sava zvedací vaky během použití vysoký stupeň bezpečnosti. Spodní i vrchní část vaku jsou vyrobeny z relativně silné vícenásobné vrstvy tvořené pryží zpevněné textilem, která je vysoce odolná proti proražení. Boční stěny jsou tvořeny speciální polyamidovou tkaninou, která poskytuje odpovídající troj až čtyřnásobný bezpečnostní koeficient (provozní tlak/tlak destrukční). Technická data Středotlaké zvedací vaky 1.0 bar Typ Průměr Max. zvedací síla Max. pracovní tlak Zvedací výška Výška prázdného vaku Max. spotřeba vzduchu Hmotnost sady mm kg bar m mm L kg MA ,0 0, MB ,0 0, MC ,0 0, MD ,0 1, system 1.0 bar Kód Popis Množství Váha (kg) Přepravní pouzdro typu MA* 1 x 1, Přepravní pouzdro typu MB* 1 x 1, Přepravní pouzdro typu MC* 1 x 1, Přepravní pouzdro typu MD* 1 x 2, Plnící hadice 5 m žlutá 1 x 1, Plnící hadice 5 m červená 1 x 2, Dvojitý pojistný a ovládací ventil 1.0 bar 1 x 2, Dvojitý pojistný a ovládací ventil typ Deadman 1.0 bar 1 x 3, Redukční ventil 200/300 bar, s hadicí 2 m 1 x 1, Sada na opravy 1 x 0,30 6

7 II. Pneumatické vaky pro zvedání těžkých břemen Maxi zvedací vaky 0.5 bar Sava nízkotlaké Maxi zvedací vaky jsou výbornou volbou pro havarovaná rozměrná vozidla, kamiony, přívěsy a pro manipulaci s letadly. Nízkotlaké zvedací vaky jsou vysoké až do 2,1 m se zvedací silou až do 9 tun. Používají se ke zvedání přívěsů s textilními stěnami, vagonů nebo čehokoliv, co vyžaduje zvedání s minimální koncentrací zvedací síly. Při zvedání extrémně těžkých, křehkých nebo narušených břemen, jako jsou například palivové cisterny a nákladní návěsy s textilními stěnami, umístěte zvedací vaky vedle sebe. Zpevněné podpůrné popruhy na vaku jsou vyrobeny ze zpevněného nylonu a mohu být během zvedání použity jako ukotvení pro zabránění bočnímu posunu. Dobrá přilnavost pryžové mikroporézní vrchní a spodní strany zaručuje, že vak za jakýchkoli podmínek zůstane na určeném místě. Vaky mohou být plněny z tlakových lahví nebo z rozvodu vzduchu nákladních automobilů atp. Technické informace Typ Průměr Max. zvedací síla Max. pracovní tlak Zvedací výška Výška v klidu Maxi zvedací vaky 0.5 bar Nominální obsah Max. spotřeba vzduchu Hmotnost jednoho vaku mm kg bar m mm L L kg MS ,5 0, MS ,5 1, MS ,5 2, system 0.5 bar Popis Množství Hmotnost (kg) Plnící hadice 5 m žlutá 1 x 2, Plnící hadice 5 m černá 1 x 2, Dvojitý pojistný a ovládací ventil 0.5 bar 1 x 2, Redukční ventil 200/300 bar, s hadicí, 2 m 1 x 1, Sada na opravy 1 x 0,3 7

8 II. Pneumatické vaky pro zvedání těžkých břemen Vysokotlaké zvedací vaky 8.0 bar Vysokotlaké zvedací vaky Sava jsou zpevněny kevlarovými vlákny. Patentovaná konstrukce využívá vyjímečného designu a zaručuje výborné zvedací vlastnosti a dlouhou životnost. Kovové části jsou vyrobeny z oceli. Vaky jsou tenké, lehké a snadno ovladatelné. Speciální rastr na povrchu zaručuje velmi dobrou přilnavost mezi vaky i v případě umístění dvou vaků na sebe. V nabídce je patnáct různých velikostí jak čtvercového, tak obdélníkového tvaru. Zvedací kapacita je v rozpětí mezi jednou až šedesáti čtyřmi tunami. Standardní sortiment zvedacích vaků Sava je dále doplněn o průmyslové vaky a vaky na speciální použití. Sada Mini zvedacích vaků Sava Sada Sava Mini zvedacích vaků obsahuje: Popis Množství Hmotnost (kg) Zvedací vak typu SLK 1/7 1 x 0, Zvedací vak typu SLK 3/13 1 x 1, Zvedací vak typu SLK 6/15 1 x 2, Plnící hadice 5 m žlutá 1 x 0, Tlaková láhev 200 bar, 1 l 1 x 3, Plnící a bezpečnostní armatura, pojistný ventil, tlakoměr a bezpečnostní rychlospojka 1 x 1, Rozdvojka se dvěma hadicemi á 1 m, žlutá 1 x 0, Transportní kufřík 600x400x135 1 x 3,4 8

9 Technické informace Vysokotlaké zvedací vaky 8.0 bar Typ EU SLK 1/7 SLK 3/13 SLK 6/15 SLK 8/ Velikost cm x cm 15x15 22,5x22,5 30x30 38x38 45x45 55x55 61x61 69x69 78x78 87x87 91x91 Tloušťka mm Hmotnost kg 0,6 1,3 2,4 4,0 5,3 8,1 11,2 13,3 18,2 22,5 25,3 Výška šterbiny mm Max. zvedací výška cm Max. zvedací síla kg Nominální obsah L 0,6 1,7 4,7 9,6 16,9 32,9 46,2 69,0 102,3 145,0 167,2 Max. objem vzduchu L Max. pracovní tlak bar Testovací tlak bar Tlak destrukční bar >32 >32 >32 >32 >32 >32 >32 >32 >32 >32 >32 Doba plnění sec 0,6 1,2 2,0 5,0 7,0 15,0 20,0 28,0 50,0 65,0 80,0 SLK 12/22 SLK 19/27 SKL 24/30 SLK 31/36 SLK 40/42 SLK 54/65 SLK 64/51 Typ EU SLK 24/20 SLK 9/18 SLK 13/23 SLK 20/ Velikost cm x cm 32x102 30x45 37,5x50 37,5x75 Tloušťka mm Hmotnost kg 8,5 3,5 4,9 7,4 Výška šterbiny mm Max. zvedací výška cm Max. zvedací síla kg Nominální obsah L 24,0 10,6 20,0 29,8 Max. objem vzduchu L Max. pracovní tlak bar Testovací tlak bar Tlak destrukční bar >32 >32 >32 >32 Doba plnění sec 12,0 6,0 8,0 14,0 max. zvedací síla 10 kn = 1 t max. výška zdvihu (mm) max. zvedací síla 10 kn = 1 t max. zvedací síla (t) max. výška zdvihu (mm) max. výška zdvihu (mm) 9

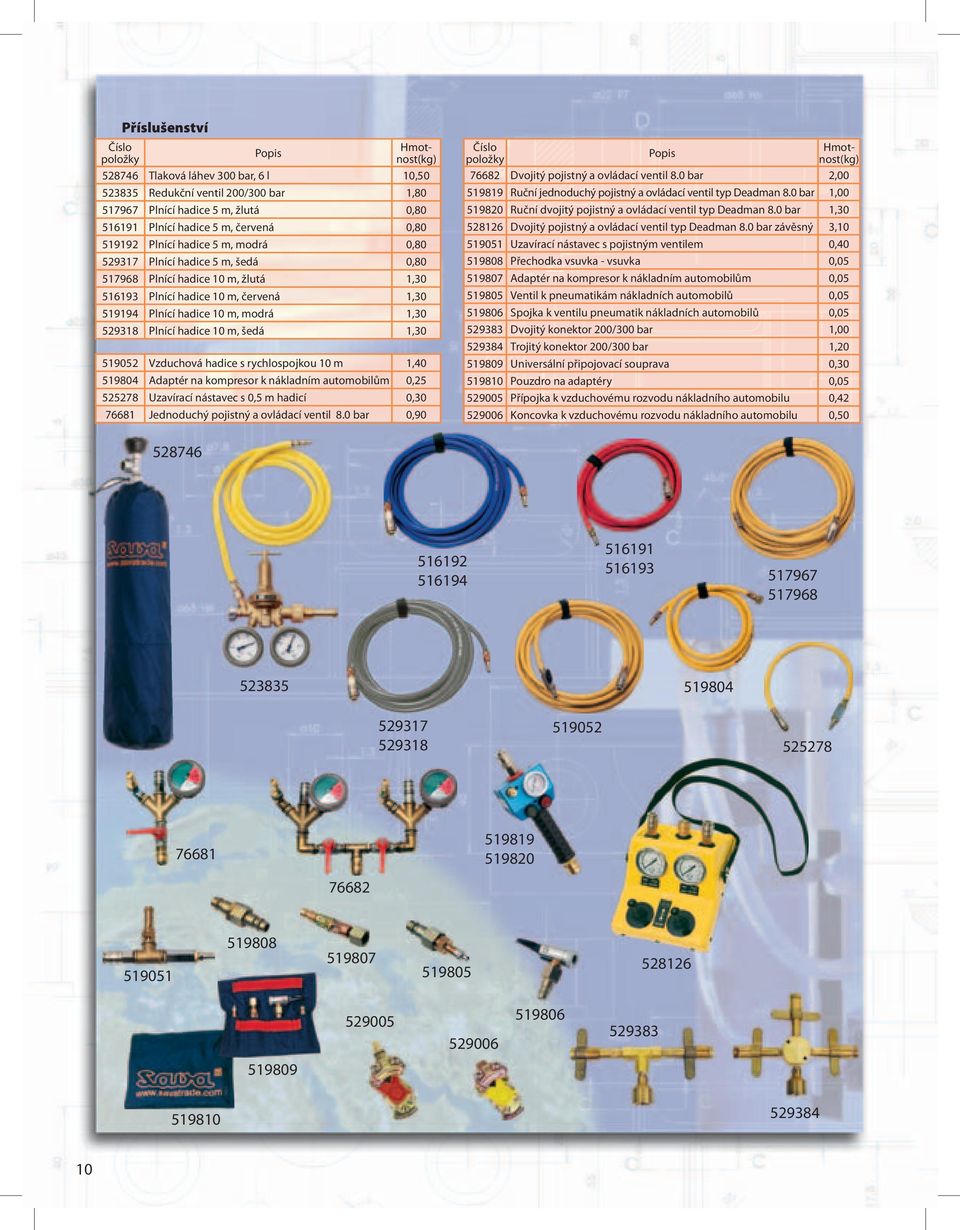

10 Příslušenství Popis Tlaková láhev 300 bar, 6 l 10, Redukční ventil 200/300 bar 1, Plnící hadice 5 m, žlutá 0, Plnící hadice 5 m, červená 0, Plnící hadice 5 m, modrá 0, Plnící hadice 5 m, šedá 0, Plnící hadice 10 m, žlutá 1, Plnící hadice 10 m, červená 1, Plnící hadice 10 m, modrá 1, Plnící hadice 10 m, šedá 1, Vzduchová hadice s rychlospojkou 10 m 1, Adaptér na kompresor k nákladním automobilům 0, Uzavírací nástavec s 0,5 m hadicí 0, Jednoduchý pojistný a ovládací ventil 8.0 bar 0,90 Popis Hmotnost(kg) Hmotnost(kg) Dvojitý pojistný a ovládací ventil 8.0 bar 2, Ruční jednoduchý pojistný a ovládací ventil typ Deadman 8.0 bar 1, Ruční dvojitý pojistný a ovládací ventil typ Deadman 8.0 bar 1, Dvojitý pojistný a ovládací ventil typ Deadman 8.0 bar závěsný 3, Uzavírací nástavec s pojistným ventilem 0, Přechodka vsuvka - vsuvka 0, Adaptér na kompresor k nákladním automobilům 0, Ventil k pneumatikám nákladních automobilů 0, Spojka k ventilu pneumatik nákladních automobilů 0, Dvojitý konektor 200/300 bar 1, Trojitý konektor 200/300 bar 1, Universální připojovací souprava 0, Pouzdro na adaptéry 0, Přípojka k vzduchovému rozvodu nákladního automobilu 0, Koncovka k vzduchovému rozvodu nákladního automobilu 0,

11 II. Pneumatické vaky pro zvedání těžkých břemen NOVÝ PRODUKT Ploché zvedací vaky 8.0 bar Ploché vaky jsou zdokonalené standardní vysokotlaké zvedací vaky. Díky vylepšené konstrukci zvedá břemeno celý povrch vaku, čímž je zaručena konstantní zvedací síla nezávislá na zvedací výšce. Povrch vaku zajišťuje větší kontaktní plochu a tím i vyšší bezpečnost, především při použití dvou nebo tří vaků nad sebou (žlutý) (oranžový) (žlutý) (oranžový) Tyto vaky jsou vyrobeny z kvalitního pryžového materiálu odolného proti opotřebení a jsou zpevněny kevlarovými vlákny. Grafy zvedací síly, nutné u klasických vaků nejsou u těchto vaků vzhledem k jejich konstantní křivce zdvihu potřebné Technické informace Typ EU Ploché zvedací vaky 8.0 bar SFB-K 7/17 SFB-K 11/17 SFB-K 16/22 SFB-K 31/ Velikost cm x cm 55 x x x x 91 Tloušťka mm Hmotnost kg 8 10,6 17,1 23,8 Výška štěrbiny mm Max. zvedací výška cm Max. zvedací síla kg Max. zvedací kapacita a max. zvedací výška kg Velikost plochy při max. zvedací výšce cm x cm 29 x x x x 65 Nominální obsah L 34,0 40,0 90,0 145,0 Max. spotřeba vzduchu L Max. plnící tlak bar Doba plnění sec 13,0 17,0 43,0 65,0 Spojovací díl barva žlutá žlutá oranžová oranžová 11

12 III. Pneumatické výrobky pro těsnění trhlin a průrazů Těsnící soupravy pro kanalizaci typ GULLY Těsnící soupravy Sava jsou používány jak pro rychlé utěsnění kanalizací vedených v těsné blízkosti silnic, tak v případě úniku nebezpečných kapalin z cisteren. Tyto soupravy jsou dostupné s různými velikostmi vaků od 100 do 150 mm. Jedna sada obsahuje čtyři těsnící vaky umožňující současné utěsnění různých potrubí na obou stranách silnice. Provozní tlak 2.5 bar umožňuje účinné utěsnění a dovoluje zatížení mezi 1 a 1.7 bar. V soupravě je všechno potřebné příslušenství zaručující maximální funkčnost. Plnící hadice jsou jsou částečně chráněny spirálou proti poškození nebo zalomení. Použití těsnící soupravy je možné bez jakýchkoli měřidel za pomoci nožní pumpy se zabudovaným bezpečnostním ventilem. Po použití by měla být sada společně s příslušenstvím uložena do přenosného pouzdra. Takto uloženou soupravou je možno, bez jakýchkoli problémů, vybavit cisterny nebo hasičská a policejní auta. Dále je možné pořídit soupravu (s příslušenstvím) pro rozměry mm a mm pro rychlé utěsnění potrubí větších průměrů. Sada Sava typ GULLY bar obsahuje: Popis Množství Hmotnost (kg) Těsnící vak bar s plnící hadicí 2,5 m a lanem 2,5 m 4 x 0, Nožní pumpa se zabudovaným bezpečnostním ventilem a manomentrem 2,5 bar 1 x 2, Polohovací trojdílná tyč 1,5 m, 1 x 2, Přenosné pouzdro 600x400x135 mm 1 x 3, Nářadí pro opravu 1 x 0,3 Popis Množství Hmotnost (kg) Těsnící vak bar s nafukovací hadicí 2 m a lanem 2 m 1 x 2, Plnící a bezpečnostní zařízení, redukční a ovládací ventil, přípojný nástavec 1 x 2, Tlaková lahev 200 bar, 1 l 1 x 3, Přenosné pouzdro 600x400x135 mm 1 x 3,40 Technické informace Nominální velikost Sada Sava typ GULLY bar obsahuje: Rozmezí velikostní Pracovní Rozměr vypuštěného vaku Délka pryžové tlak části Hmotnost Plnící ventil Min. průměr Max. průměr Průměr Délka mm mm bar mm mm mm kg Velikost závitu , ,50 R 1/4" , ,80 R 1/4" 12

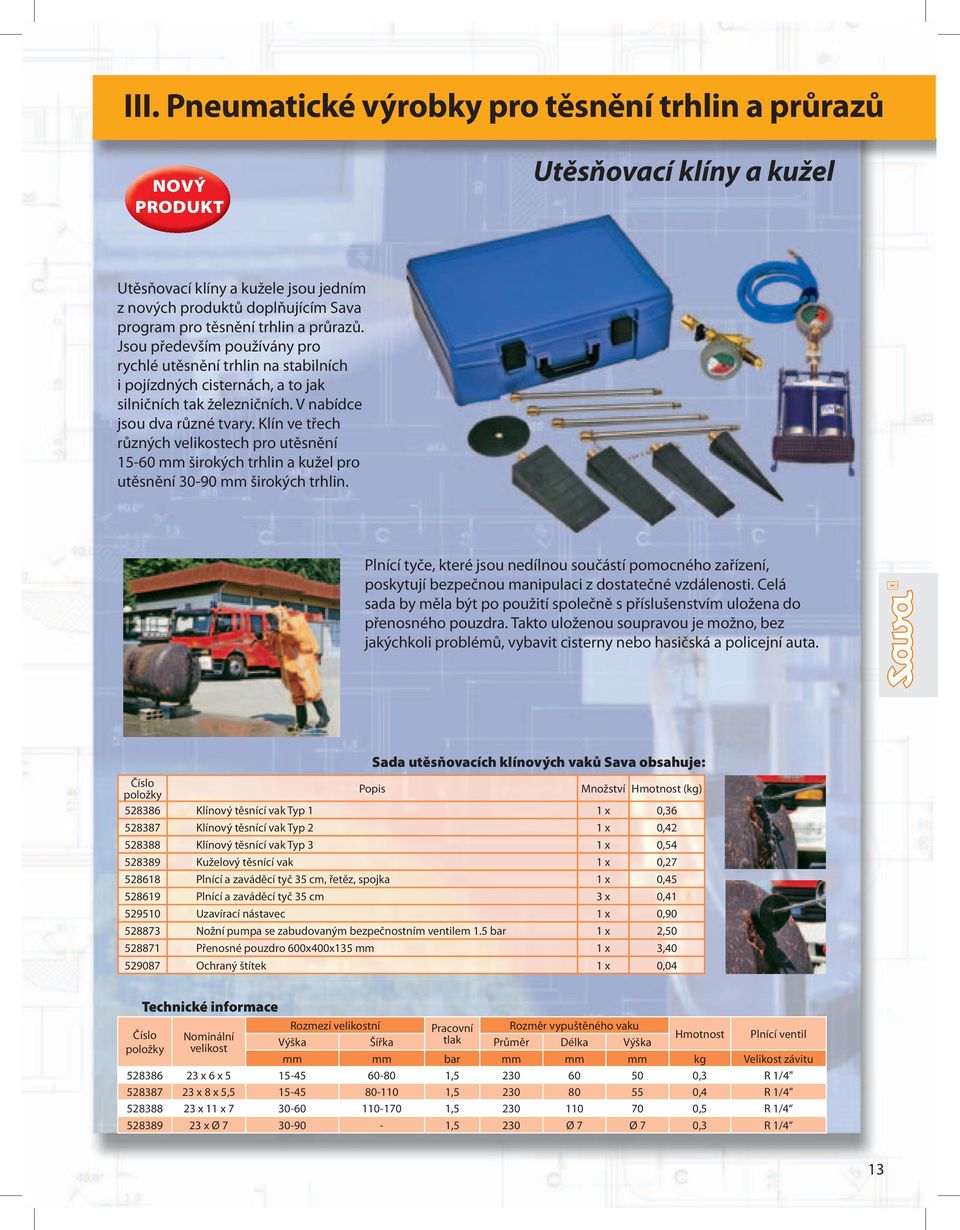

13 III. Pneumatické výrobky pro těsnění trhlin a průrazů NOVÝ PRODUKT Utěsňovací klíny a kužel Utěsňovací klíny a kužele jsou jedním z nových produktů doplňujícím Sava program pro těsnění trhlin a průrazů. Jsou především používány pro rychlé utěsnění trhlin na stabilních i pojízdných cisternách, a to jak silničních tak železničních. V nabídce jsou dva různé tvary. Klín ve třech různých velikostech pro utěsnění mm širokých trhlin a kužel pro utěsnění mm širokých trhlin. Plnící tyče, které jsou nedílnou součástí pomocného zařízení, poskytují bezpečnou manipulaci z dostatečné vzdálenosti. Celá sada by měla být po použití společně s příslušenstvím uložena do přenosného pouzdra. Takto uloženou soupravou je možno, bez jakýchkoli problémů, vybavit cisterny nebo hasičská a policejní auta. Sada utěsňovacích klínových vaků Sava obsahuje: Popis Množství Hmotnost (kg) Klínový těsnící vak Typ 1 1 x 0, Klínový těsnící vak Typ 2 1 x 0, Klínový těsnící vak Typ 3 1 x 0, Kuželový těsnící vak 1 x 0, Plnící a zaváděcí tyč 35 cm, řetěz, spojka 1 x 0, Plnící a zaváděcí tyč 35 cm 3 x 0, Uzavírací nástavec 1 x 0, Nožní pumpa se zabudovaným bezpečnostním ventilem 1.5 bar 1 x 2, Přenosné pouzdro 600x400x135 mm 1 x 3, Ochraný štítek 1 x 0,04 Technické informace Nominální velikost Rozmezí velikostní Pracovní Rozměr vypuštěného vaku tlak Hmotnost Plnící ventil Výška Šířka Průměr Délka Výška mm mm bar mm mm mm kg Velikost závitu x 6 x , ,3 R 1/4" x 8 x 5, , ,4 R 1/4" x 11 x , ,5 R 1/ x Ø ,5 230 Ø 7 Ø 7 0,3 R 1/4 13

14 III. Pneumatické výrobky pro těsnění trhlin a průrazů Velké vaky M1, M2 pro utěsnění trhlin Technické informace Typ M1 M Rozměry (cm) 62 x 30 x 2 62 x 30 x 2 Těsnící plocha (cm) 45 x 23,5 45 x 23,5 Max. pracovní tlak (bar) 1,5 1,5 Těsnící tlak (bar) 1,4 1,4 Objem (l) Hmotnost (kg) 4,8 6,2 Používají se pro rychlé a účinné utěsnění velkých sudů, potrubí a cisteren o průměru větším než 500 mm.těsnící vak M1 má dva otvory na obou stranách pro upevnění popruhů, naproti tomu je vak M2 vybaven dvěma otočnými závěsnými šrouby na každé straně. Těsnící vaky jsou vyrobeny z měkké pryže, přičemž materiálová struktura zaručuje flexibilitu a ideální výkonnost. Vaky jsou vybaveny rychlospojkou pro plnění a vyprazdňování

15 Sada M1 obsahuje: Popis Množství Hmotnost (kg) M1 těsnící vak 1 4, Nožní pumpa se zabudovaným bezpečnostním ventilem 1.5 bar 1 2, Plnící hadice o průměru 8 mm, 10 m, modrá, s řetězem a vypouštěcím ventilem 1 1, Napínací pás se západkou, L=10 m, žlutá 2 2, Napínací pás se západkou, L=10 m, oranžová 2 2, Těsnící deska BR, 600x300x25, CR 2 3, Těsnící deska BR, 1000x300x25, CR 1 5, Ochranný obal proti chemikáliím M1 1 0, Sada M2 obsahuje: Popis Množství Hmotnost (kg) M2 těsnící vak 1 6, Nožní pumpa se zabudovaným bezpečnostním ventilem 1.5 bar 1 2, Plnící hadice o průměru 8, 10 m, modrá, s řetězem a vypouštěcím ventilem 1 1, Pás se západkovým mechanismem, L=2 m, oranžový 1 1, Pás se západkovým mechanismem, L=2 m, žlutý 1 1, Nastavitelný napínací pás, L=5 m, oranžový 1 0, Nastavitelný napínací pás, L=5 m, žlutý 1 0, Napínací pás se západkou, L=10 m, žlutá 1 2, Napínací pás se západkou, L=10 m, oranžová 1 2, Těsnící deska BR, 600x300x25, CR 2 3, Těsnící deska BR, 1000x300x25, CR 1 5, Ochranný obal proti chemikáliím M2 1 0,5 NOVÝ PRODUKT Utěsňovací bandáže Tento program obsahuje bandáže sedmi různých velikostí používaných na utěsnění poškozených potrubí nebo cisternových vozů. Vyrábí se pro průměry od 5 do 45 cm a jsou vyrobeny z vysoce odolné pryžové směsi, která zaručuje jak chemickou odolnost tak vysokou poddajnost. Tyto bandáže jsou vhodné pro utěsňování potrubí za kritických situací a na nedostupných místech. Technické informace Bandáže Rozmezí Šířka Délka Tloušťka Plnící tlak Hmotnost Typ velikostní Ø mm mm mm mm bar kg SB ,5 2, SB ,5 3, SB ,5 3, SB ,5 6, SB ,5 4, SB ,5 5, SB ,5 9, SB ,5 11,1 15

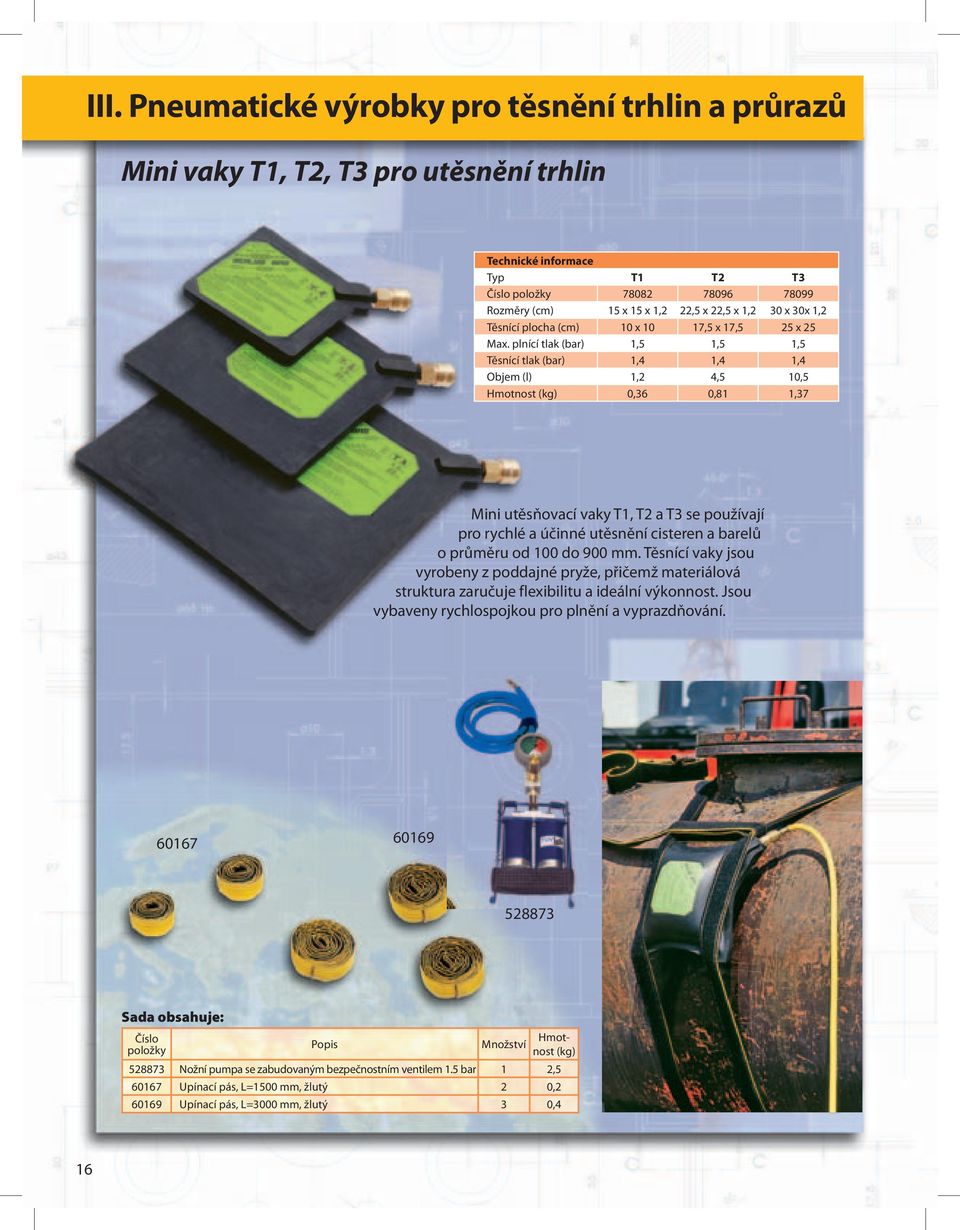

16 III. Pneumatické výrobky pro těsnění trhlin a průrazů Mini vaky T1, T2, T3 pro utěsnění trhlin Technické informace Typ T1 T2 T Rozměry (cm) 15 x 15 x 1,2 22,5 x 22,5 x 1,2 30 x 30x 1,2 Těsnící plocha (cm) 10 x 10 17,5 x 17,5 25 x 25 Max. plnící tlak (bar) 1,5 1,5 1,5 Těsnící tlak (bar) 1,4 1,4 1,4 Objem (l) 1,2 4,5 10,5 Hmotnost (kg) 0,36 0,81 1,37 Mini utěsňovací vaky T1, T2 a T3 se používají pro rychlé a účinné utěsnění cisteren a barelů o průměru od 100 do 900 mm. Těsnící vaky jsou vyrobeny z poddajné pryže, přičemž materiálová struktura zaručuje flexibilitu a ideální výkonnost. Jsou vybaveny rychlospojkou pro plnění a vyprazdňování Sada obsahuje: Popis Množství Hmotnost (kg) Nožní pumpa se zabudovaným bezpečnostním ventilem 1.5 bar 1 2, Upínací pás, L=1500 mm, žlutý 2 0, Upínací pás, L=3000 mm, žlutý 3 0,4 16

17 III. Pneumatické výrobky pro těsnění trhlin a průrazů Utěsňovací drenážní vaky Utěsňovací drenážní vaky představují doplněk programu pro utěsnění trhlin. Jsou používány k utěsnění trhlin na silničních i železničních cisternách převážejících toxické látky. Dále tyto vaky zajišťují možnost odčerpání nebezpečných kapalin a jejich bezpečné skladování. Možnosti odčerpávání je docíleno drenážním systémem zabudovaným do vaku. Utěsňovací vak je vyroben z vysoce odolné pryžové směsi a všechny spojovací díly z nerezové oceli. Utěsňovací drenážní vak Velikost (LxWxH) cm x cm x cm 62 x 30 x 5,5 Těsnící plocha cm x cm 49 x 29 Odčerpávaná plocha cm x cm 40 x 20 x 3,5 Pracovní tlak bar 1,5 Max. těsnící tlak bar 1 Objem vzduchu L 15 Hmotnost kg 10,5 Sada obsahuje: Popis Množství Hmotnost (kg) Utěsňovací drenážní vak 1 x 10, Nožní pumpa se zabudovaným bezpečnostním ventilem 1.5 bar 1 x 2, Plnící hadice, 10 m, modrá s řetězem a vyfukovacím ventilem 1 x 1, Upínací pás, žlutý, 10 m 2 x 2, Upínací pás, oranžový, 10 m 2 x 2, Kulový ventil, spojka D, nerezový 1 x 0, Přečerpávací hadice, 5 m, spojka D 1 x 1,40 17

18 III. Pneumatické výrobky pro těsnění trhlin a průrazů Vakuové drenážní vaky Vnitřní strana drenážního vaku Vakuový drenážní vak Velikost Ø mm 500 Těsnící plocha Ø mm 500/200 Pracovní tlak bar 8 Podtlak bar 0,85 Hmotnost kg 5,4 Vakuové drenážní vaky jsou vylepšenou verzí klasických drenážních vaků. Tyto vaky poskytují možnost utěsnění trhlin cisternových vozů a zároveň odčerpání odpadních nebo nebezpečných kapalin a tím i jejich bezpečné skladování. Pro instalaci a upevnění není zapotřebí žádných dalších upevňovacích pásů, pouze čistý a hladký podklad malého poloměru. Všechny kovové součásti jsou vyrobeny z nerezové oceli. Vakuová sada TB 50 obsahuje: Popis Množství Hmotnost (kg) Plnící hadice o průměru 8 mm, 10 m, žlutá 1 x 1, Vakuový drenážní vak TB o průměru 500 mm 1 x 5, Kulový ventil, spojka D, nerezový 1 x 0, Přečerpávací hadice, 5 m, spojka D 1 x 1,40 18

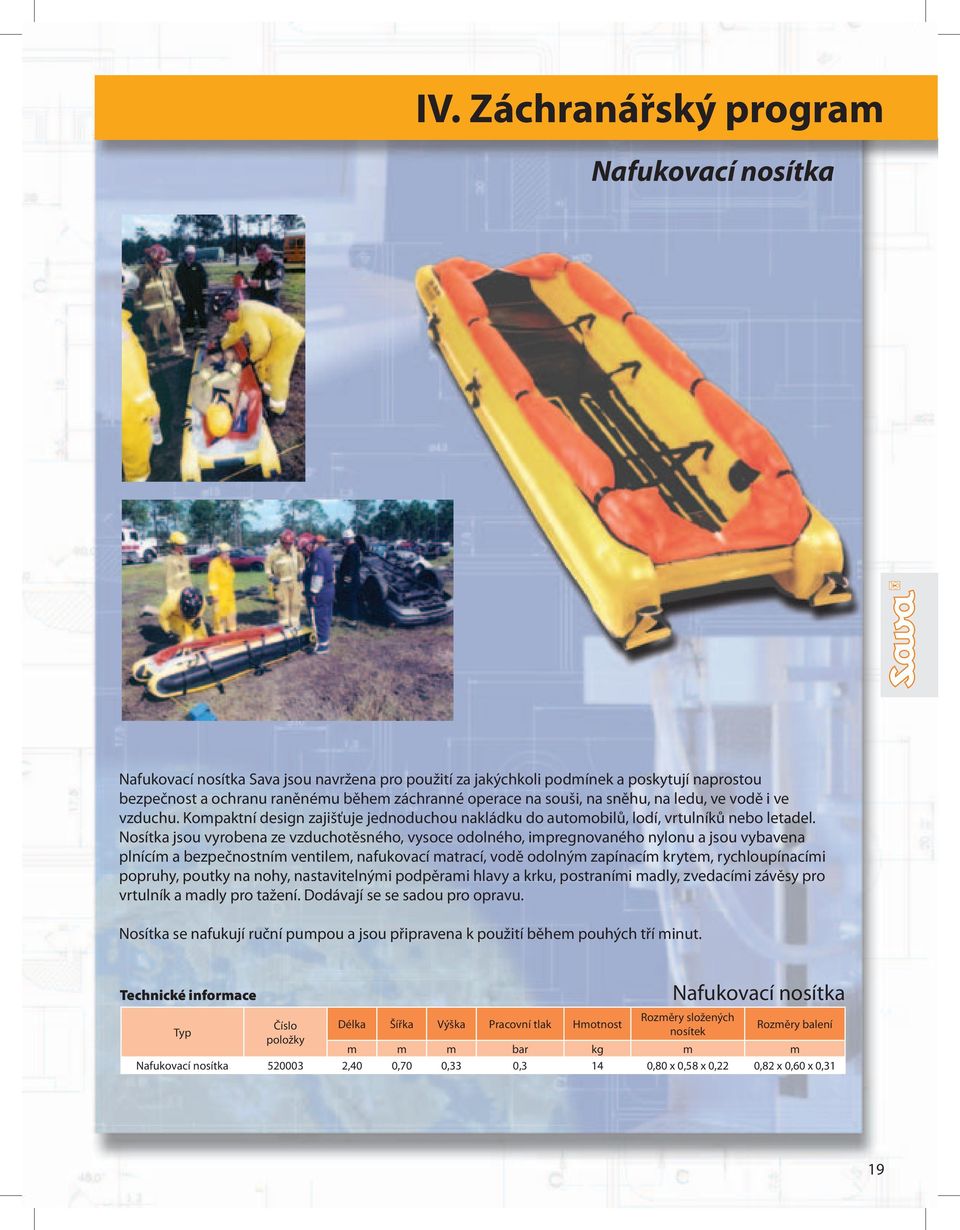

19 IV. Záchranářský program Nafukovací nosítka Nafukovací nosítka Sava jsou navržena pro použití za jakýchkoli podmínek a poskytují naprostou bezpečnost a ochranu raněnému během záchranné operace na souši, na sněhu, na ledu, ve vodě i ve vzduchu. Kompaktní design zajišťuje jednoduchou nakládku do automobilů, lodí, vrtulníků nebo letadel. Nosítka jsou vyrobena ze vzduchotěsného, vysoce odolného, impregnovaného nylonu a jsou vybavena plnícím a bezpečnostním ventilem, nafukovací matrací, vodě odolným zapínacím krytem, rychloupínacími popruhy, poutky na nohy, nastavitelnými podpěrami hlavy a krku, postraními madly, zvedacími závěsy pro vrtulník a madly pro tažení. Dodávají se se sadou pro opravu. Nosítka se nafukují ruční pumpou a jsou připravena k použití během pouhých tří minut. Technické informace Typ Délka Šířka Výška Pracovní tlak Hmotnost Nafukovací nosítka Rozměry složených nosítek Rozměry balení m m m bar kg m m Nafukovací nosítka ,40 0,70 0,33 0,3 14 0,80 x 0,58 x 0,22 0,82 x 0,60 x 0,31 19

20 IV. Záchranářský program Dekontaminační kabiny NOVÝ PRODUKT Dekontaminační kabina je učena pro rychlou dekontaminaci ochranných oděvů, které byly vystaveny radiačnímu nebo chemickému znečištění. Kabina je tvořena nafukovacím rámem potaženým ochranou fólií. Díky její lehké a kompaktní konstrukci je jednoduše přepravitelná a v případě potřeby rychle postavitelná. Kabina je vybavena hadicí pro připevnění odpovídající ruční sprchy. Kontaminovaná voda je uchována ve sprše. Dalším zabezpečením pro bezpečnou a ekologickou likvidaci je speciální vestavěný ventil, který zadržuje potenciálně znečištěnou vodu. Na přání je možné vyrobit další druhy dekontaminačních kabin. Technické informace Typ Vnější rozměry Vnitřní rozměry Plocha podlahy Rozměry přední části Dekontaminační kabina Plnící tlak Rozměry ve složeném stavu cm cm m 2 cm bar cm Dekontaminační kabina x 215 x x 185 x 225 3,1 100 x 215 0,2 120 x 60 x 40 20

21 IV. Záchranářský program Nafukovací stany NOVÝ PRODUKT Díky jednoduché manipulaci, přepravě a skladování jsou nafukovací stany ideálním řešením při vojenských zásazích, záchranářských akcích pro použití v terénu např. při stavbách a montážích. Nafukovací rám je vyroben z neoprenem impregnovaného nylonu, podlaha z vysoce kvalitní PVC impregnované tkaniny a střecha je vyrobena z textilu impregnovaného neoprenem nebo PU. Přední a zadní dveře jsou odepínatelné a výškově i šířkově nastavitelné. Stany mohou být vybaveny okny nebo logem dle přání zákazníka. Dále je možné zabudovat interiérová světla a topení. K dispozici jsou také varianty stanů s odepínatelnou podlahou a střechou. Standardní stany jsou vyráběny v pěti velikostech a různých barvách. Technické informace Nafukovací stany Typ EU Vnější rozměry cm 300x300x x400x x400x x600x x600c290 Vnitřní rozměry cm 300x260x x355x x355x x550x x550x265 Plocha podlahy m Max. potřebný vzduch L 900 2,150 2,700 4,250 6,500 Pracovní tlak bar 0,2 0,2 0,2 0,2 0,2 Rozměry složeného stanu cm 120x66x41 140x60x60 140x66x80 160x66x80 160x80x91 21

22 IV. Záchranářský program Záchranné nafukovací chodníky NOVÝ PRODUKT Nafukovací chodníky Sava byly vyvinuty jako bezpečné, stabilní plošiny pro záchranné akce na vodě, mokřině nebo na ledu. Vylepšený design zaručuje výbornou stabilitu za všech okolností. Chodníky mohou být použity jako plovoucí pracovní plošina. Výhodou nafukovacích chodníků je jejich snadná přeprava a manipulace s nimi. Složený chodník je jednoduše skladovatelný a přenosný. Nafukovací chodníky jsou vyráběny ve dvou délkách: 5 m a 10 m s možností jejich napojování. Další rozměry pouze na přání. Technické informace Typ Délka Šířka Výška Plnící tlak Bezpečnostní ventil Záchranné nafukovací chodníky Potřebný vzduch Hmotnost Rozměry složeného chodníku m m m bar bar L kg m 5 m ,37 0,2 0,5 0,5 ± 10 % ,15 x 0,45 x 0,35 10 m ,37 0,2 0,5 0,5 ± 10 % ,15 x 0,65 x 0,50 22

23 IV. Záchranářský program Protipovodňové stěny Standardní způsob ochrany proti povodním není v žádném případě srovnatelný s protipovodňovými stěnami Sava. 100 m dlouhý ochranný val z pytlů s pískem vyžaduje na postavení minimálně 60 hodin, přičemž stejně dlouhá protipovodňová stěna sestavená z 20 segmentů Sava je postavena za pouhých 14 hodin. Protipovodňové stěny jsou vyrobeny z vysoce kvalitní pogumované PES látky. Díky EPDM pryžové směsi jsou protipovodňové stěny vysoce odolné vůči ozonu, UV záření a proto mají i vysokou životnost. Stěny jsou vybaveny antikorozními plnícími hrdly typu C. Protipovodňové stěny jsou ekologické a po použití je lze snadno vypustit a po očištění složit na určené místo. Vše předchozí nemůže být učiněno s mokrým pískem, který musí být uložen jako odpad. Typ A Délka m Šířka m 2,2 2,2 2,2 2,2 Výška m 1,1 1,1 1,1 1,1 Ochranná výška m 0,8 0,8 0,8 0,8 Objem l Hmotnost kg Typ B Délka m Šířka m 1,7 1,7 1,7 1,7 Výška m 1,2 1,2 1,2 1,2 Ochranná výška m 0,8 0,8 0,8 0,8 Objem l Hmotnost kg
