1 CADKON-TZB 2011 POPIS NOVINEK A VYLEPŠENÍ Tento dokument obsahuje pouze popis vylepšení verze 2011 vůči verzi Podporované platformy AutoCAD LT 2011/2010/2009/2008/2007/2006/2005/2004 CZ/UK AutoCAD 2011/2010/2009/2008/2007/2006/2005/2004 CZ/UK ADT 2011/2010/2009/2008/2007/2006/2005/2004 CZ/UK AutoCAD MAP 2011/2010/2009/2008, Autodesk MAP 2007/2006 Autodesk Mechanical Desktop 2011/2010/2009/2008/2007 AutoCAD Mechanical 2011/2010/2009/2008/2007 AutoCAD Civil 3D 2011/2010/2009/2008, Autodesk Civil 3D 2007 AutoCAD MEP 2011/2010/2009/2008 Kompatibilita Výkresy CADKONu-TZB jsou 100% kompatibilní s verzí V případě použití s CADKONem-2D na jednom pracovišti (instalace CADKONu-TZB a CADKONu-2D do jednoho adresáře - profilu), nutno povýšit oba produkty společně na aktuální verzi Stav z CADKON a logo CADKON jsou registrované obchodní známky firmy AB Studio spol. s r.o. Všechny ostatní značky, názvy výrobků a obchodní známky patří příslušným majitelům. Copyright 2010 AB Studio spol. s r.o
2 Instalace Pro instalaci CADKONu-TZB 2011 je nutné provést novou instalaci. Pokud je instalována starší verze CADKONu-TZB, není nutné ji odinstalovat, původní i nová verze budou pracovat souběžně. Více informací o instalaci naleznete v Instalační příručce. Modul Zdravotechnika Trasa kanalizace Jednodušší a přehlednější vybírání segmentů v náhledovém okně pomocí výběrového čtverečku. Rozšíření pro kreslení kanalizace a potrubí video ukázka Výrazné rozšíření obecných potrubí, kanalizace, rozlišení stoupaček atd. Vše je připraveno pro rychlý náčrt rozvodů např. v projektu pro stavební povolení nebo také jako vlastnosti potrubí v prováděcí dokumentaci. Řez kanalizace Možnost nastavit hladinu pro tabulky a výškové kóty řezu. V jedné hladině jsou tedy kanalizační tvarovky a v druhé tabulky, popisy a legenda. Upraveno správné natočení čistících kusů (natočení čistícího kusu je vždy nahoru)
3 Úprava vykreslení legendy řezu při vykreslení zprava nebo zleva. Úpravy vzhledu dialogového okna, pokud je toto okno maximalizované např. přes celou obrazovku. Řez kanalizace v podlažích video ukázka Možnost automaticky vkládat u odskoků svodové kanalizace redukce nebo kolena s náběhem. Pro větrací potrubí se automaticky převezme dimenze od poslední odbočky. Funkce si pamatuje naposled zadané výšky podlaží a tloušťky stropu

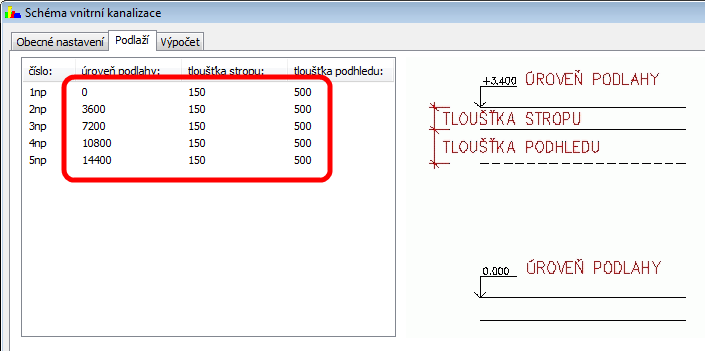

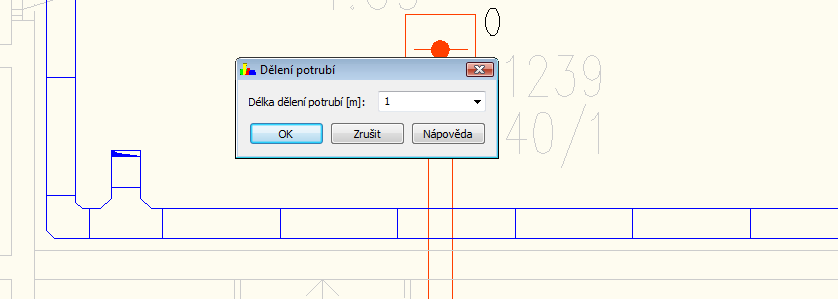

4 Nastavený spád se do výkresu uloží na svodové i připojovací potrubí např. pro další popis ve výkrese. Možnost vytvořit řez pouze jednoho podlaží. Vložit přímý kus kanalizace mezi dva body video ukázka Nová funkce, která si automaticky odečte hladinu a dimenzi z navazující tvarovky. Vyberete tvarovku P1 (odečte se hladina a dimenze) a zadáte délku přímého kusu P2. Popis dimenzí potrubí Nová možnost nastavit úhel natočení (směr čtení) např. v případě popisů axonometrií nebo malých spádů potrubí. Popis dimenzí potrubí se vkládá do aktuálně nastaveného stylu písma pomocí AutoCADu. Databáze Nové pomocné symboly pro popisy stoupaček, šipky atd
5 Aktualizace výrobce JIKA LAUFEN. Nový výrobce GRUNDFOS. Nový výrobce WILO. Hromadný popis prvků ve výkrese Nová funkce pro hromadné vložení popisů značek ve výkrese. Můžete si nastavit tvar a umístění popisu. S výhodou lze tuto novou funkci použít např. pro hromadný popis dimenzí, zařizovacích předmětů, armatur atd. Hromadná změna barev, typů čar a měřítek čar u bloků video ukázka Možnost dodatečně hromadně změnit barvu, typ čáry a měřítko u vložených bloků ve výkrese, aniž by jste tyto bloky museli rozbíjet
6 Nová funkce pro rozložení bloků video ukázka Blok CADKONu nebo AutoCADu se rozloží do hladiny, ve které je vložen a ponechá si nastavené barvy a typy čar. Využití je např. v případě, že chcete výkres CADKON předat dalšímu projektantovi, který provádí změny např. v samotném AutoCADu LT. Vkládání stoupaček Možnost zadávat desetinnou tečku nebo čárku při definici délky stoupačky. Makroeditor (databáze) Pokud nastavíte např. bílé pozadí, tak se bíle nakreslené prvky zobrazují inverzně (černě). Popisy a vlastnosti prvků Funkce Hromadná změna vlastností nepracuje se zamčenými hladinami. S výhodou můžete používat např. v kombinaci s funkcemi izolovat/odizolovat hladinu. U funkce Hromadná změna vlastností již není potřeba po zapsání vlastnosti potvrzovat tuto změnu klávesou Enter. Funkce Automatické očíslování prvků umožňuje zadat text na konci. Nastavení CADKONu Velikost dialogového okna lze na monitorech s malým rozlišením libovolně upravit (zmenšit)
7 Legenda Rozšíření a úpravy v třídění značek podle jejich označení. Pokud vytvoříte např. legendu armatur, které mají různé označení, zobrazí se tyto armatury v legendě s tímto označením ve správném pořadí. Nová možnost ponechat u značek a potrubí v legendě stejnou hladinu, která je použitá ve výkresu. Všechny textové popisy se vkládají do jedné přednastavené hladiny. Správce databáze Možnost měnit barvy u celých adresářů (více prvků najednou). Ostatní - 7 -
8 Úpravy funkčnosti u většiny funkcí CADKONu-TZB při natočeném USS. Možnost rychlého nastavení používaných modulů CADKONu pro síťové plovoucí licence. Možnost nastavit rozteče potrubí/vedení přímo ve funkci Trasa. Podpora kreslení stavebních slepých výkresů-přidány ikonky pro izolace a popisy místností. Nyní jsou všechny funkce přehledně na jednom místě. Možnost rozdělení názvu popisu místnosti na více řádek pro případy dlouhých názvů a jazykových verzí. Dvojitým kliknutím na popis místnosti nebo bublinu ve výkresu se vyvolá úprava parametrů
9 Komíny rozděleny na vkládání komínových průduchů a na vkládání komínových těles z knihovny podle výrobců, kde jsou zařazeny aktuálně výrobci Shiedel a BS Group. V rámci automatického kótování se vypisují také hodnoty výšek otvorů a parapetů, jestliže je určující čára vedena přes ostění otvorů. Možnost rozdělit název popisu místnosti na více řádků z důvodu vícejazyčných názvů nebo složených a tak jednořádkově moc dlouhých názvů. Výběrem více hraničních křivek místností dojde k součtu celkové plochy pro tvořený popis místnosti, což se využije např. při vytváření popisů celého bytu tvořeného z ploch jednotlivých místností. Editace zobrazené hodnoty kóty na dvojité kliknutí Data z výkresu vykazující se do tabulek je možné nechat vypsat jako písmena všechna velká, písmena všechna malá, velká jen na začátku věty a nebo ponechat velikost dle výkresu. Při slučování tabulek lze vyvolat naposledy načtené zápisy do seznamu, tak se předejde nutnosti opakovaného načítání zápisů při vytvoření stejné tabulky Asociativita šraf je vždy zapnuta při použití funkce Šraf do CADKON hladiny. Funkce Ořez dle uzavřené hranice umožňuje nyní vytvářet pojmenované bloky, které lze následně upravovat přes editor bloků. Obrazovka CADKON-TZB začínáme, která se zobrazí při prvním spuštění funkce CADKONu. Najdete zde odkazy na video ukázky, technickou podporu, termíny internetových seminářů atd. Opravy Trasa kanalizace-oprava padání v atypických případech. Trasa kanalizace-oprava popisů dimenzí při natočeném USS. Trasa kanalizace-oprava při editaci kombinací odbočka+redukce+koleno. Trasa kanalizace-oprava špatně natočených odboček. Řez kanalizace-oprava výpočtu výšek u atypických řezů. Řez kanalizace v podlažích-oprava padání v atypických případech. Makroeditor-oprava velikosti dialogového okna pro vyhledávání. Popis potrubí-pokud není zadán text pod čarou, tak se do výkresu nevypisují nuly. Výkaz materiálu-oprava výpisu délek potrubí
10 Správce databáze-oprava padání (např. pokud je použit šraf solid)

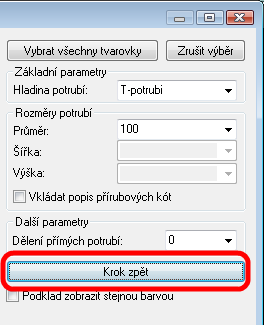

11 Modul Vytápění a potrubí Popis dimenzí potrubí video ukázka Nová možnost nastavit úhel natočení (směr čtení). Popis potrubí se potom vždy natočí pod úhlem 0 bez ohledu na úhel natočení vykresleného potrubí. Popis dimenzí potrubí se vkládá do aktuálně nastaveného stylu písma pomocí AutoCADu. Trasa potrubí Úhly oblouků a kolen se nezaokrouhlují na celé číslo a nejsou potom problémy při editacích. Máte možnost nastavit, aby se automaticky vymazali úsečky/křivky skici. Při editacích je k dispozici tlačítko zpět o jeden krok. Použití je např. při zadání chybného rozměru nebo při zkoušení různých variant. Jednodušší a přehlednější vybírání segmentů v náhledovém okně pomocí kurzoru ve tvaru čtverečku. Nové tlačítka pro rychlý výběr segmentů
12 Export CADKON -> PROTECH Možnost nastavit od jakého čísla se budou úseky číslovat. Při zadávání číslování schématu se můžete vrátit o krok zpět. Vložit přímý kus potrubí mezi dva body video ukázka Nová funkce, která si automaticky odečte hladinu a dimenzi z navazující tvarovky. Tímto způsobem lze vkládat mezi dva zadané body nejen přímé kusy, ale také přechody nebo odbočky. Vyberete tvarovku P1 (odečte se hladina a dimenze) a zadáte délku přímého kusu P2. Přírubové kóty Odstraněny přesahy vynášecích čar. Texty se zarovnávají (vkládací bod) k odkazové čáře. Odpadnou potom problémy při změně měřítka
13 Pozice Odkazka je vytvořena ze dvou čar pro jednodušší editace a protahování. Hromadný popis prvků ve výkrese video ukázka Nová funkce pro hromadné vložení popisů značek ve výkrese. Využití je např. při hromadném popisu otopných těles, armatur, stoupaček atd. Hromadná změna barev, typů čar a měřítek čar u bloků video ukázka Možnost dodatečně hromadně změnit barvu, typ čáry a měřítko u vložených bloků ve výkrese, aniž by jste tyto bloky museli rozbíjet
14 Nová funkce pro rozložení bloků video ukázka Blok CADKONu nebo AutoCADu se rozloží do hladiny, ve které je vložen a ponechá si nastavené barvy a typy čar. Využití je např. v případě, že chcete výkres CADKON předat dalšímu projektantovi, který provádí změny např. v samotném AutoCADu LT. Vkládání stoupaček Možnost zadávat desetinnou tečku nebo čárku při definici délky stoupačky. Makroeditor (databáze) Pokud nastavíte např. bílé pozadí, tak se bíle nakreslené prvky zobrazují inverzně (černě). Popisy a vlastnosti prvků Funkce Hromadná změna vlastností nepracuje se zamčenými hladinami. S výhodou můžete používat např. v kombinaci s funkcemi izolovat/odizolovat hladinu. U funkce Hromadná změna vlastností již není potřeba po zapsání vlastnosti potvrzovat tuto změnu klávesou Enter. Funkce Automatické očíslování prvků umožňuje zadat text na konci. Nastavení CADKONu Velikost dialogového okna lze na monitorech s malým rozlišením libovolně upravit (zmenšit)
15 Legenda Rozšíření a úpravy v třídění značek podle jejich označení. Pokud vytvoříte např. legendu armatur, které mají různé označení, zobrazí se tyto armatury v legendě s tímto označením ve správném pořadí. Nová možnost ponechat u značek a potrubí v legendě stejnou hladinu, která je použitá ve výkresu. Všechny textové popisy se vkládají do jedné přednastavené hladiny. Správce databáze Možnost měnit barvy u celých adresářů (více prvků najednou). Databáze Nový výrobce Atrea (zařazeno v kategorii Potrubí podrobně ). Nový výrobce GRUNDFOS. Nový výrobce WILO
16 Ostatní Úpravy funkčnosti u většiny funkcí CADKONu-TZB při natočeném USS. Možnost rychlého nastavení používaných modulů CADKONu pro síťové plovoucí licence. Možnost nastavit rozteče potrubí/vedení přímo ve funkci Trasa. Podpora kreslení stavebních slepých výkresů-přidány ikonky pro izolace a popisy místností. Nyní jsou všechny funkce přehledně na jednom místě. Možnost rozdělení názvu popisu místnosti na více řádek pro případy dlouhých názvů a jazykových verzí. Dvojitým kliknutím na popis místnosti nebo bublinu ve výkresu se vyvolá úprava parametrů
17 Komíny rozděleny na vkládání komínových průduchů a na vkládání komínových těles z knihovny podle výrobců, kde jsou zařazeny aktuálně výrobci Shiedel a BS Group. V rámci automatického kótování se vypisují také hodnoty výšek otvorů a parapetů, jestliže je určující čára vedena přes ostění otvorů. Možnost rozdělit název popisu místnosti na více řádků z důvodu vícejazyčných názvů nebo složených a tak jednořádkově moc dlouhých názvů. Výběrem více hraničních křivek místností dojde k součtu celkové plochy pro tvořený popis místnosti, což se využije např. při vytváření popisů celého bytu tvořeného z ploch jednotlivých místností. Editace zobrazené hodnoty kóty na dvojité kliknutí Data z výkresu vykazující se do tabulek je možné nechat vypsat jako písmena všechna velká, písmena všechna malá, velká jen na začátku věty a nebo ponechat velikost dle výkresu. Při slučování tabulek lze vyvolat naposledy načtené zápisy do seznamu, tak se předejde nutnosti opakovaného načítání zápisů při vytvoření stejné tabulky Asociativita šraf je vždy zapnuta při použití funkce Šraf do CADKON hladiny. Funkce Ořez dle uzavřené hranice umožňuje nyní vytvářet pojmenované bloky, které lze následně upravovat přes editor bloků. Obrazovka CADKON-TZB začínáme, která se zobrazí při prvním spuštění funkce CADKONu. Najdete zde odkazy na video ukázky, technickou podporu, termíny internetových seminářů atd. Opravy Trasa potrubí-oprava odskakujících kolen a oblouků. Trasa potrubí-oprava při vkládání dvojité kruhové odbočky s rozdílnými dimenzemi. Trasa potrubí-oprava padání v atypických případech. Trasa potrubí-oprava při editacích. Trasa potrubí-oprava v nastavení hladiny potrubí. Přírubové kóty-oprava natočení textu při uživatelském USS. Makroeditor-oprava velikosti dialogového okna pro vyhledávání. Popis potrubí-pokud není zadán text pod čarou, tak se do výkresu nevypisují nuly. Výpis materiálu-oprava výpisu délek potrubí
18 Správce databáze-oprava padání (např. pokud je použit šraf solid)
19 Modul Vzduchotechnika Trasa potrubí Pro tlakové ztráty se automaticky dohledá nejdelší trasa a můžete také kontrolovat ztráty pro tuto nejdelší trasu nebo všechny větve. video ukázka Pokud mají segmenty různé směry, tak máte možnost tyto problémy opravit a pokračovat např. ve výpočtu a návrhu trasy potrubí. video ukázka
20 U varianty bez výpočtu máte možnost nastavit, aby se automaticky vymazali úsečky/křivky skici z výkresu. Jednodušší a přehlednější vybírání segmentů v náhledovém okně pomocí kurzoru ve tvaru čtverečku. Výrazně zjednodušený způsob zadávání referenčních hran při editaci hranatého potrubí. Nyní stačí v jednom kroku vybrat přímý kus potrubí na hraně, kde má být referenční hrana a vše je hotovo. Nové tlačítka pro výběr segmentů. Různé úpravy při výpočtu místních odporů tvarovek. Úhly oblouků a kolen se nezaokrouhlují na celé číslo a nejsou potom problémy při editacích. Při editacích je k dispozici tlačítko zpět o jeden krok. Použití je např. při zadání chybného rozměru nebo při zkoušení různých variant

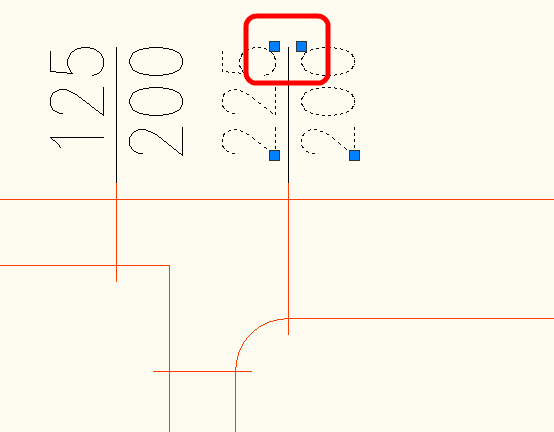

21 Při editacích hranatého potrubí se automaticky nastaví u všech přímých kusů referenční hrana na střed pro rychlé provedení změn. Vložit přímý kus potrubí mezi dva body video ukázka Nová funkce, která si automaticky odečte hladinu a dimenzi z navazující tvarovky. Tímto způsobem lze vkládat mezi dva zadané body nejen přímé kusy, ale také přechody nebo odbočky. Přírubové kóty Odstraněny přesahy vynášecích čar. Texty se zarovnávají (vkládací bod) k odkazové čáře. Odpadnou potom problémy při změně měřítka. Pozice Odkazka je vytvořena ze dvou čar pro jednodušší editace a protahování. Popis dimenzí potrubí Nová možnost nastavit úhel natočení (směr čtení). Popis potrubí se potom vždy natočí pod úhlem 0 bez ohledu na úhel natočení vykresleného potrubí
22 Popis dimenzí potrubí se vkládá do aktuálně nastaveného stylu písma pomocí AutoCADu. Výkazy Různé úpravy při vykazování procent tvarovek, nulových délek atd. Databáze Nové symboly pro popisy množství vzduchu, směry proudění atd. Aktualizace výrobce Atrea. Hromadný popis prvků ve výkrese Nová funkce pro hromadné vložení popisů značek ve výkrese. Využití je např. při hromadném popisu délek potrubí, označení zařízení atd

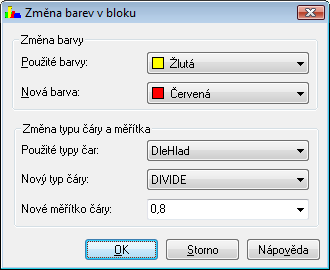

23 Hromadná změna barev, typů čar a měřítek čar u bloků video ukázka Možnost dodatečně hromadně změnit barvu, typ čáry a měřítko u vložených bloků ve výkrese, aniž by jste tyto bloky museli rozbíjet

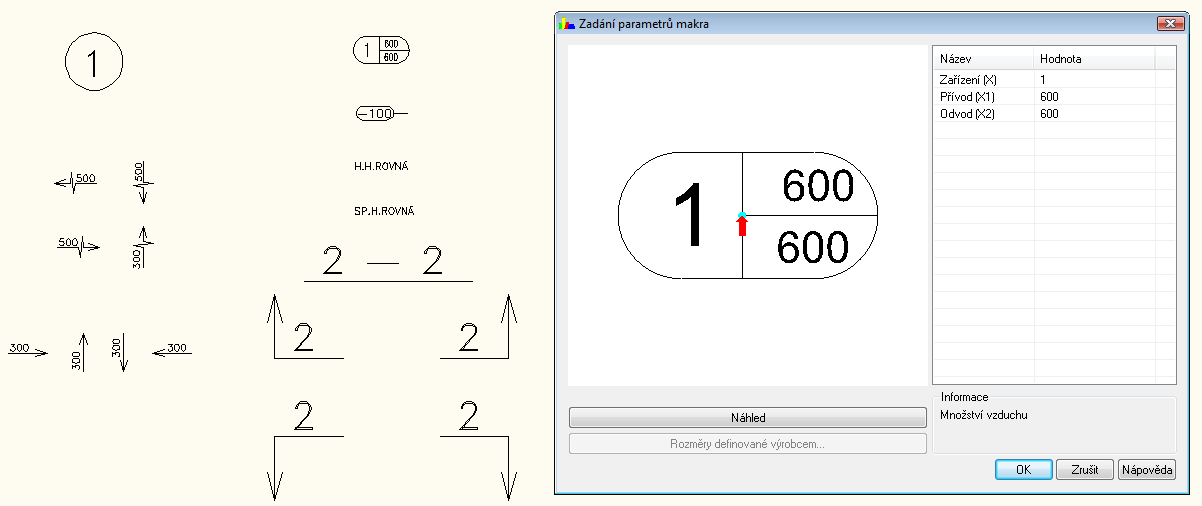

24 Nová funkce pro rozložení bloků video ukázka Blok CADKONu nebo AutoCADu se rozloží do hladiny, ve které je vložen a ponechá si nastavené barvy a typy čar. Využití je např. v případě, že chcete výkres CADKON předat dalšímu projektantovi, který provádí změny např. v samotném AutoCADu LT. Vkládání stoupaček Možnost zadávat desetinnou tečku nebo čárku při definici délky stoupačky. Makroeditor (databáze) Pokud nastavíte např. bílé pozadí, tak se bíle nakreslené prvky zobrazují inverzně (černě). Popisy a vlastnosti prvků Funkce Hromadná změna vlastností nepracuje se zamčenými hladinami. S výhodou můžete používat např. v kombinaci s funkcemi izolovat/odizolovat hladinu. U funkce Hromadná změna vlastností již není potřeba po zapsání vlastnosti potvrzovat tuto změnu klávesou Enter. Funkce Automatické očíslování prvků umožňuje zadat text na konci. Nastavení CADKONu Velikost dialogového okna lze na monitorech s malým rozlišením libovolně upravit (zmenšit)
25 Legenda Rozšíření a úpravy v třídění značek podle jejich označení. Pokud vytvoříte např. legendu zařízení, které mají různé označení, zobrazí se tyto zařízení v legendě s tímto označením ve správném pořadí. Nová možnost ponechat u značek a potrubí v legendě stejnou hladinu, která je použitá ve výkresu. Všechny textové popisy se vkládají do jedné přednastavené hladiny. Správce databáze Možnost měnit barvy u celých adresářů (více prvků najednou). Ostatní
26 Úpravy funkčnosti u většiny funkcí CADKONu-TZB při natočeném USS. Možnost rychlého nastavení používaných modulů CADKONu pro síťové plovoucí licence. Možnost nastavit rozteče potrubí/vedení přímo ve funkci Trasa. Podpora kreslení stavebních slepých výkresů-přidány ikonky pro izolace a popisy místností. Nyní jsou všechny funkce přehledně na jednom místě. Možnost rozdělení názvu popisu místnosti na více řádek pro případy dlouhých názvů a jazykových verzí. Dvojitým kliknutím na popis místnosti nebo bublinu ve výkresu se vyvolá úprava parametrů. Komíny rozděleny na vkládání komínových průduchů a na vkládání komínových těles z knihovny podle výrobců, kde jsou zařazeny aktuálně výrobci Shiedel a BS Group
27 V rámci automatického kótování se vypisují také hodnoty výšek otvorů a parapetů, jestliže je určující čára vedena přes ostění otvorů. Možnost rozdělit název popisu místnosti na více řádků z důvodu vícejazyčných názvů nebo složených a tak jednořádkově moc dlouhých názvů. Výběrem více hraničních křivek místností dojde k součtu celkové plochy pro tvořený popis místnosti, což se využije např. při vytváření popisů celého bytu tvořeného z ploch jednotlivých místností. Editace zobrazené hodnoty kóty na dvojité kliknutí Data z výkresu vykazující se do tabulek je možné nechat vypsat jako písmena všechna velká, písmena všechna malá, velká jen na začátku věty a nebo ponechat velikost dle výkresu. Při slučování tabulek lze vyvolat naposledy načtené zápisy do seznamu, tak se předejde nutnosti opakovaného načítání zápisů při vytvoření stejné tabulky Asociativita šraf je vždy zapnuta při použití funkce Šraf do CADKON hladiny. Funkce Ořez dle uzavřené hranice umožňuje nyní vytvářet pojmenované bloky, které lze následně upravovat přes editor bloků. Obrazovka CADKON-TZB začínáme, která se zobrazí při prvním spuštění funkce CADKONu. Najdete zde odkazy na video ukázky, technickou podporu, termíny internetových seminářů atd. Opravy Trasa potrubí-oprava odskakujících kolen a oblouků. Trasa potrubí-oprava při vkládání dvojité kruhové odbočky s rozdílnými dimenzemi. Trasa potrubí-oprava padání v atypických případech. Trasa potrubí-oprava při editacích. Trasa potrubí-oprava v nastavení hladiny potrubí. Trasa potrubí-oprava správného zobrazování různých výšek potrubí. Přírubové kóty-oprava natočení textu při uživatelském USS. Nastavení šablony hladin-oprava při změně šablony hladin ve výkresovém prostoru. Makroeditor-oprava velikosti dialogového okna pro vyhledávání. Popis potrubí-pokud není zadán text pod čarou, tak se do výkresu nevypisují nuly. Výkaz materiálu-oprava výpisu délek potrubí
28 Správce databáze-oprava padání (např. pokud je použit šraf solid)

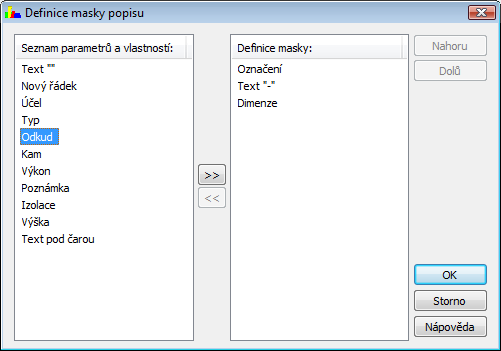

29 Modul Elektroinstalace Vedení video ukázka Při popisu více vedení se popis vždy zobrazí ve více řádcích (ne oddělené čárkami). Tvar popisu je potom kratší a přehlednější. Možnost nastavit libovolný tvar popisu vedení. Doposud jste byli limitováni přednastavenými možnostmi v Nastavení CADKONu. Nyní máte možnost nastavit libovolný tvar popisu podle Vašich potřeb. Rozšířen počet znaků pro zapsání poznámky. Nová možnost nastavit úhel natočení popisu vedení (směr čtení) bez ohledu na to, pod jakým úhlem je vykreslené popisované vedení
30 Popis vedení se vkládá do aktuálně nastaveného stylu písma pomocí AutoCADu. Vložit přímý kus kabelového žlabu mezi dva body Nová funkce, která si automaticky odečte hladinu a dimenzi z navazující tvarovky. Rozřezání kabelových žlabů Nová funkce pro dodatečné rozřezání kabelových žlabů v zadané vzdálenosti. Pozice kabelových žlabů Odkazka je vytvořena ze dvou čar pro jednodušší editace a protahování. Přírubové kóty kabelových žlabů Odstraněny přesahy vynášecích čar. Texty se zarovnávají (vkládací bod) k odkazové čáře. Odpadnou potom problémy při změně měřítka. Hromadný popis prvků ve výkrese video ukázka Nová funkce pro hromadné vložení popisů značek ve výkrese. Tímto způsobem máte nyní možnost hromadně popsat např. označení typ atd. zásuvek, svítidel, stoupaček atd
31 Hromadná změna barev, typů čar a měřítek čar u bloků video ukázka Možnost dodatečně hromadně změnit barvu, typ čáry a měřítko u vložených bloků ve výkrese, aniž by jste tyto bloky museli rozbíjet. Nová funkce pro rozložení bloků video ukázka Blok CADKONu nebo AutoCADu se rozloží do hladiny, ve které je vložen a ponechá si nastavené barvy a typy čar. Využití je např. v případě, že chcete výkres CADKON předat dalšímu projektantovi, který provádí změny např. v samotném AutoCADu LT. Vkládání stoupaček Možnost zadávat desetinnou tečku nebo čárku při definici délky stoupačky
32 Makroeditor (databáze) Pokud nastavíte např. bílé pozadí, tak se bíle nakreslené prvky zobrazují inverzně (černě). Popisy a vlastnosti prvků Funkce Hromadná změna vlastností nepracuje se zamčenými hladinami. S výhodou můžete používat např. v kombinaci s funkcemi izolovat/odizolovat hladinu. U funkce Hromadná změna vlastností již není potřeba po zapsání vlastnosti potvrzovat tuto změnu klávesou Enter. Funkce Automatické očíslování prvků umožňuje zadat text na konci. Nastavení CADKONu Velikost dialogového okna lze na monitorech s malým rozlišením libovolně upravit (zmenšit). Legenda video ukázka
33 Rozšíření a úpravy v třídění značek podle jejich označení. Pokud vytvoříte např. legendu zásuvek, které mají různé označení, zobrazí se tyto zásuvky v legendě s tímto označením ve správném pořadí. Nová možnost ponechat u značek a vedení v legendě stejnou hladinu, která je použitá ve výkresu. Všechny textové popisy se vkládají do jedné přednastavené hladiny. Správce databáze Možnost měnit barvy u celých adresářů (více prvků najednou). Databáze Nové značky pro datové sítě. Přibližně 80 nových značek převážně pro EZS a EPS. Zpřehlednění databáze (nové ikonky). Ostatní Úpravy funkčnosti u většiny funkcí CADKONu-TZB při natočeném USS. Možnost rychlého nastavení používaných modulů CADKONu pro síťové plovoucí licence
34 Možnost nastavit rozteče potrubí/vedení přímo ve funkci Trasa. Podpora kreslení stavebních slepých výkresů-přidány ikonky pro izolace a popisy místností. Nyní jsou všechny funkce přehledně na jednom místě. Možnost rozdělení názvu popisu místnosti na více řádek pro případy dlouhých názvů a jazykových verzí. Dvojitým kliknutím na popis místnosti nebo bublinu ve výkresu se vyvolá úprava parametrů. Komíny rozděleny na vkládání komínových průduchů a na vkládání komínových těles z knihovny podle výrobců, kde jsou zařazeny aktuálně výrobci Shiedel a BS Group. V rámci automatického kótování se vypisují také hodnoty výšek otvorů a parapetů, jestliže je určující čára vedena přes ostění otvorů
35 Možnost rozdělit název popisu místnosti na více řádků z důvodu vícejazyčných názvů nebo složených a tak jednořádkově moc dlouhých názvů. Výběrem více hraničních křivek místností dojde k součtu celkové plochy pro tvořený popis místnosti, což se využije např. při vytváření popisů celého bytu tvořeného z ploch jednotlivých místností. Editace zobrazené hodnoty kóty na dvojité kliknutí Data z výkresu vykazující se do tabulek je možné nechat vypsat jako písmena všechna velká, písmena všechna malá, velká jen na začátku věty a nebo ponechat velikost dle výkresu. Při slučování tabulek lze vyvolat naposledy načtené zápisy do seznamu, tak se předejde nutnosti opakovaného načítání zápisů při vytvoření stejné tabulky Asociativita šraf je vždy zapnuta při použití funkce Šraf do CADKON hladiny. Funkce Ořez dle uzavřené hranice umožňuje nyní vytvářet pojmenované bloky, které lze následně upravovat přes editor bloků. Obrazovka CADKON-TZB začínáme, která se zobrazí při prvním spuštění funkce CADKONu. Najdete zde odkazy na video ukázky, technickou podporu, termíny internetových seminářů atd. Opravy Makroeditor-oprava velikosti dialogového okna pro vyhledávání. Popis vedení-pokud není zadán text pod čarou, tak se do výkresu nevypisují nuly. Výkaz materiálu-oprava výpisu délek potrubí. Správce databáze-oprava padání (např. pokud je použit šraf solid). Přírubové kóty-oprava natočení textu při uživatelském USS
