Sběrnicová architektura POT POT. Jednotlivé subsystémy počítače jsou propojeny sběrnicí, po které se přenáší data oběma směry.

Rozměr: px
Začít zobrazení ze stránky:

Download "Sběrnicová architektura POT POT. Jednotlivé subsystémy počítače jsou propojeny sběrnicí, po které se přenáší data oběma směry."

Transkript

1 Systémov mová sběrnice 1 Sběrnicová architektura Jednotlivé subsystémy počítače jsou propojeny sběrnicí, po které se přenáší data oběma směry. Single master jeden procesor na sběrnici, Multi master více procesorů (nebo DMA řadičů) na sběrnici. Paměť IO řadiče 2

2 Adresní, datová a řídicí sběrnice Paměť IO řadiče A D C A D C A D C Adresní Datová Řídicí 3 Operace čtení "Čtení" Paměť Čtení dat z paměti 4

3 Operace zápisu "Zápis" Paměť Zápis dat do paměti 5 Procesor 8S 6

4 Procesor 8S Základní charakteristiky procesoru 8S CLK max. 25 Mz, řada specializovaných periferií, 21bitová adresní sběrnice (A20 A0), 8/16bitová datová sběrnice (D15 D0), A23 A20 dekódovány na /CS0 /CS7, další signály: /WR, /LWR, /, /WAIT. 7 Procesor 8S Některé důležité signály CLK hodinový signál, A20 A0 adresní sběrnice, D15 D0 datová sběrnice /WR, /LWR, zápisové signály, /, čtecí signál, /WAIT prodloužení MC /IRQn, /NMI přerušovací signály /BREQ, /BACK, /BREQ0 uvolnění sběrnice /RES reset procesoru. CLK RES BREQ BACK BREQO IRQ0 IRQ7 NMI A0 A20 D0 D7 D8 D15 CS0 CS7 LWR WR WAIT 8S 8

5 yzická adresa procesoru 8S Logická adresa je 32bitová (data) nebo 24bitová (instrukce). yzická adresa je 24bitová. 8 nejvyšších bitů adresy dat se ignoruje Logická adresa yzická adresa Odříznutá část adresy 9 Signály /CS0 - /CS7 Procesor interně dekóduje adresní vodiče A21, A22, A23. A0 A0 Dekodér generuje signály /CS0 /CS7. Adresní prostor 16 MB je rozdělen na 8 bloků po 2 MB každému bloku přísluší jeden /CSx. A20 A21 A22 A23 Dekodér adres A20 CS0 CS1 CS7 10

6 Signály /CS0 - /CS7 Procesor interně dekóduje adresní vodiče A21, A22, A23. Dekodér generuje signály /CS0 /CS7. A A A /CS0 L /CS1 L /CS2 /CS7 Adresní prostor 16 MB je rozdělen na 8 bloků po 2 MB každému bloku přísluší jeden /CSx L L 11 Čtecí cykl sběrnice 8S 2 nebo 3 takty CLK, 8 nebo 16 bitů, aktivní jeden z /CS0 - /CS7. "Čtení" Paměť Čtení dat z paměti WR in In 12

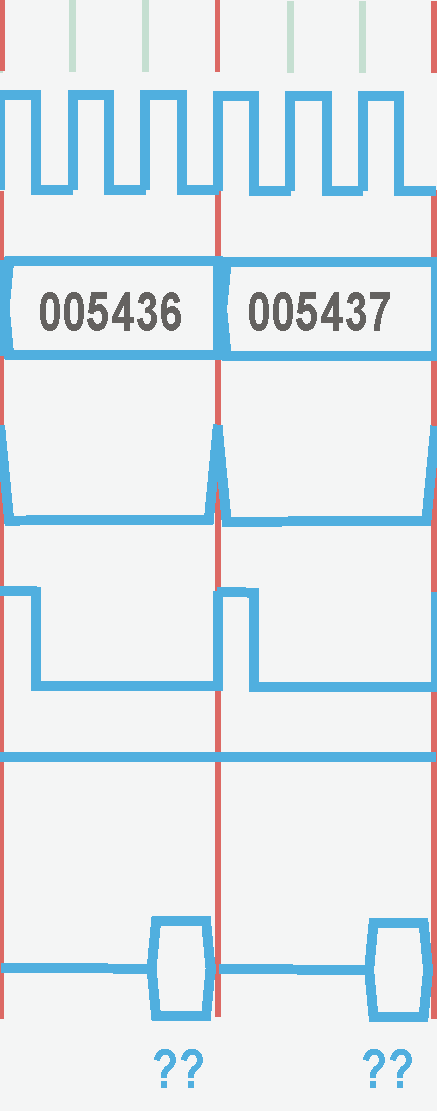

7 Čtecí cykl sběrnice 8S detailně 2 nebo 3 takty CLK, 8 nebo 16 bitů, aktivní jeden z /CS0 - /CS7. CLK A20 - A0 T1 T2 T3 Stabilní CSx "Čtení" Paměť WR Čtení dat z paměti D15-D8 Čtecí cykl 13 Zápisový cykl sběrnice 8S 2 nebo 3 takty CLK, 8 nebo 16 bitů, "Zápis" Paměť aktivní jeden z /CS0 - /CS7. Zápis dat do paměti WR out Out 14

8 Zápisový cykl sběrnice 8S detailně 2 nebo 3 takty CLK, 8 nebo 16 bitů, aktivní jeden z /CS0 - /CS7. CLK A20 - A0 CSx T1 T2 T3 Stabilní "Zápis" Zápis dat do paměti Paměť WR D15-D8 Stabilní Zápisový cykl 15 Vloženíčekacích taktů Čekacích taktů lze vložit libovolný počet. Může to mít další důsledky. "Čtení" Paměť WAIT Signál WAIT WR WAIT in In 16

9 Vloženíčekacích taktů detailně Čekacích taktů lze vložit libovolný počet. Může to mít další důsledky. "Čtení" Paměť WAIT 40 ns / 25 Mz Signál WAIT CLK A20 - A0 T1 T2 TW TW T3 Stabilní CSx WAIT D15-D8 Vložení čekacích taktů 17 Instrukce ADD.W R1,R0 Kód instrukce je dlouhý 16 bytů. Při provádění ADD.W se čte kód další instrukce. Při 8bitové sběrnici vyžaduje každý MC pro čtení/zápis word dva přístupy do paměti. ADD.W R1,R Výběr Provedení + WB E WB 1. MC 2. MC Další instrukce 18

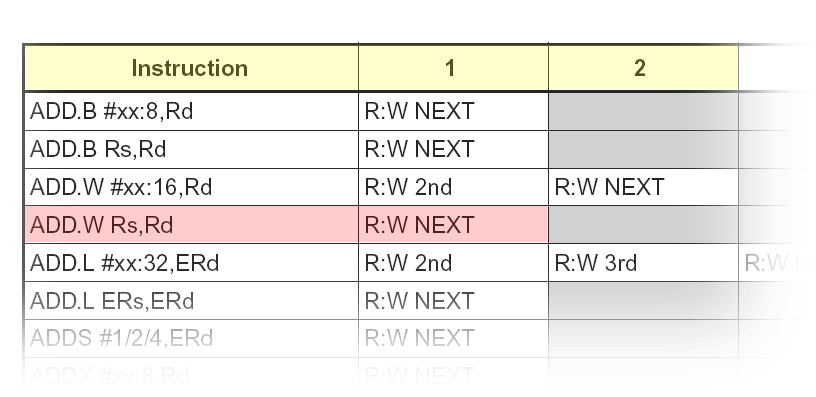

10 Instrukce ADD.W R1,R0 Výběr Provedení + WB ADD.W R1,R0 E W B 1. M C 2. M C Další instrukce 10 CLK A20 - A Při 8bitové datové sběrnici vyžaduje každý MC dva přístupy do paměti 6 taktů CLK CSx WR D15-D ???? Instrukční cykl = 2 MC = 12 taktů = 480 ns / 25Mz 19 Instrukce ADD.W 20

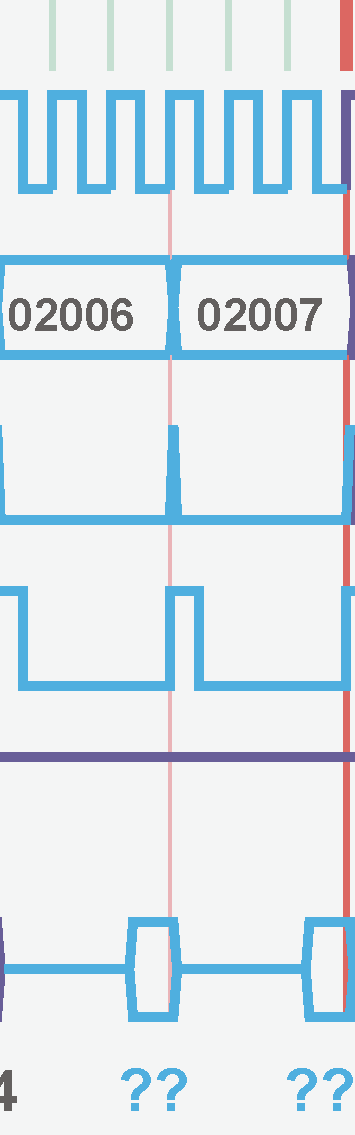

11 Instrukce MOV.W Kód je dlouhý celkem 6 bytů. Před zápisem operandu 1 MC příprava EA čte se další instrukce. Provedení = zápis word do paměti. Při 8bitové sběrnici vyžaduje každý MC pro čtení/zápis word dva přístupy do paměti MOV.W 6B A Čtení 1.část Čtení 2.část Čtení 3.část Příprava EA D Zápis 1. MC 2. MC 3. MC 4. MC 5. MC Další instrukce E 21 Instrukce MOV.W Čtení 1.část Čtení 2.část Čtení 3.část Příprava EA Zápis 1. M C 2. M C 3. M C 4. M C 5. M C Další instrukce D E CLK A20 - A CSx WR D15-D8 6B A ???? R1 R1L Instrukční cykl = 5 MC = 30 taktů = 1200 ns / 25Mz 22

12 Instrukce MOV.W 23 Instrukce DIVXS R1,ER0 DIVXS.W R1,ER0 D E1 E2E3 E4 E5 E19WB 1. M C 2. M C 3. M C 22. MC 01 D CLK A20 - A Cykly E1 E19 nevyžadují přístup do paměti trvají jen 1 takt CLK CSx WR D15-D8 01 D ???? Instrukční cykl = 22 MC = 37 taktů = 1480 ns / 25Mz 24

13 Instrukce DIVXS.W 25 Univerzální sběrnice (1) procesoru 8S je používána jen pro tento typ procesoru (tzv. proprietární sběrnice). Jiné procesory (Pentium, Power PC, ARM, MIPS, Coldire, ) mají též jinou sběrnici. Univerzální sběrnice (PCI, VME, AGP, PC104, ) : Jsou navrženy bez závislosti na konkrétním typu procesoru. Větší univerzálnost. Pro připojení procesoru, pamětí a periferních obvodů jsou obvykle nutné doplňkové obvody. 26

14 Univerzální sběrnice (2) Univerzální sběrnice (PCI, VME, AGP, PC104, ) : Jsou navrženy bez závislosti na konkrétním typu procesoru. Větší univerzálnost. Pro připojení procesoru, pamětí a periferních obvodů jsou obvykle nutné doplňkové obvody. Univerzální sběrnice Adaptér Adaptér Adaptér Procesor Paměť IO řadiče 27
