GPS navigace CoolTraxx3D

Transkript

1 GPS navigace CoolTraxx3D

2 Úvodní upozornění tento produkt může být použit pouze jako pomoc při navigaci, není přesným měřítkem směru, vzdálenosti, lokalizace nebo topografie, uživatel je povinen sledovat dopravní značky a místní omezení GPS satelitní signál nemůže projít skrz pevné materiály kromě skla, pokud jste uvnitř budov či tunelu, vaše GPS pozice není k dispozici k určení aktuální pozice je potřeba minimálně 4 GPS satelitních signálů. příjem signálu může být ovlivněn momentálními podmínkami jako špatné počasí nebo okolní vysoké překážky, např. vysoké budovy ostatní bezdrátová zařízení v autě mohou vzájemně rušit příjem signálu a způsobovat nestabilní příjem když opouštíte vozidlo, nenechávejte zařízení za sklem tak, aby bylo vystaveno slunečnímu záření, přehřátí baterie může způsobit poškození přístroje pro vlastní bezpečnost, neovládejte tlačítka přístroje během řízení SPECIFIKACE Displej: 3,5" dotykový displej, rozlišení QVGA 320 x 240 pixel GPS: SiRF Atlas III Dual Core 372 MHz Operační systém: Windows CE 5.0 Rozměry: 90 mm * 76 mm * 19 mm Hmotnost: 150 g Paměť: vnitřní 2GB (část je rezervována pro operační systém navigace) Baterie: mah Připojení: USB 2.0 Čtečka paměťových karet: SD/SDHC (až 8GB) Reproduktor: integrovaný 1W Sluchátka: stereo jack 3,5 mm Podpora: Audio: MP3, OGG, WMA9, WAV Video: MPEG-2, MPEG-4, AVI, ASF, WMV Foto: JPEG, BMP, GIF, PNG E-Book Balení obsahuje: GPS navigace dotykové pero (uvnitř navigace) držák na přední sklo do auta USB kabel nabíječka do auta ochranný obal uživatelský manuál CD-ROM

3 A. Základní operace 1. Popis 1.1 Přední část Dotyková obrazovka 1.2 Zadní část Externí anténa Reproduktor 1.3 Horní část Zapnout/Vypnout

4 1.4 Levá část SD/MMC slot 1.5 Pravá část Tlačítko RESET Pokud systém neodpovídá nebo jej nelze vypnout, stiskněte např. Sluchátka špendlíkem na tomto místě k resetování systému. mini USB port pro připojení k počítači - přenos dat nebo dobíjení baterie Dotykové pero Pro pohodlné ovládání dotykového displeje 2. Příslušenství 2.1 Napájení autoadaptérem připojte autoadaptér do 5V zdířky na boku přístroje druhý konec připojte do 12V zásuvky v autozapalovači pokud je to možné, zafixujte kabel do bezpečné polohy, která nebrání ovládání vozidla

5 2.2 Použití USB kabelu USB kabel slouží k upgrade systému, práci se soubory na SD/SDHC kartě a dobíjení baterií První inicializace systému GPS Zajistěte, aby navigace měla přístup k minimálně 4 satelitům k určení polohy. Vyčkejte pro první nalezení polohy a poté již naplánujte svoji první cestu. Zapnutí a vypnutí Stiskněte tlačítko Zapnout/Vypnout pro zapnutí navigace a zobrazí se úvodní obrazovka (viz níže). Pro vypnutí jednotky, stiskněte opět stejné tlačítko. Opětovným stisknutím můžete navigaci přepnout do režimu Spánek (s návratem do místa, kde jste navigaci uspali) nebo Vypnout pro úplné vypnutí. Hlavní obrazovka Navigace: klikněte na Navigace pro vstup do části s mapovými podklady igo 8 3D. Hudba: klikněte na Hudba pro vstup do části s přehráváním hudebních souborů, klikněte 2krát na soubor, který chcete přehrát:

6 Opakovat Náhodný Fotografie Klikněte na ikonu Fotografie v hlavním menu pro vstup do menu, klikěte 2krát na jméno souboru pro jeho otevření. Pokud je fotografie příliš velká nebo soubor není podporován, zůstane displej černý. Předchozí Další Volba souboru Celá obrazovka Jméno souboru Pozn.: Pro fotografie může být použito mnoho formátů a kompresí, všechny nejsou podporovány. E-Book Poklikejte na ikonu E-book v hlavním menu pro vstup do čtečky elektronických knih

7 klikněte 2krát na dokument a získáte následující obrazovku Volba dokumentu Jméno souboru Volba strany Současná strana/celkem stran Zadejte číslo strany na kterou se chcete přesunout Pozn.: pro správné zobrazení českých znaků v E-book uložte svůj dokument ve formátu UNICODE. Video Klikněte na ikonu Video v hlavním menu pro vstup do části s přehrávačem video souborů klikněte 2krát na soubor, který chcete přehrávat

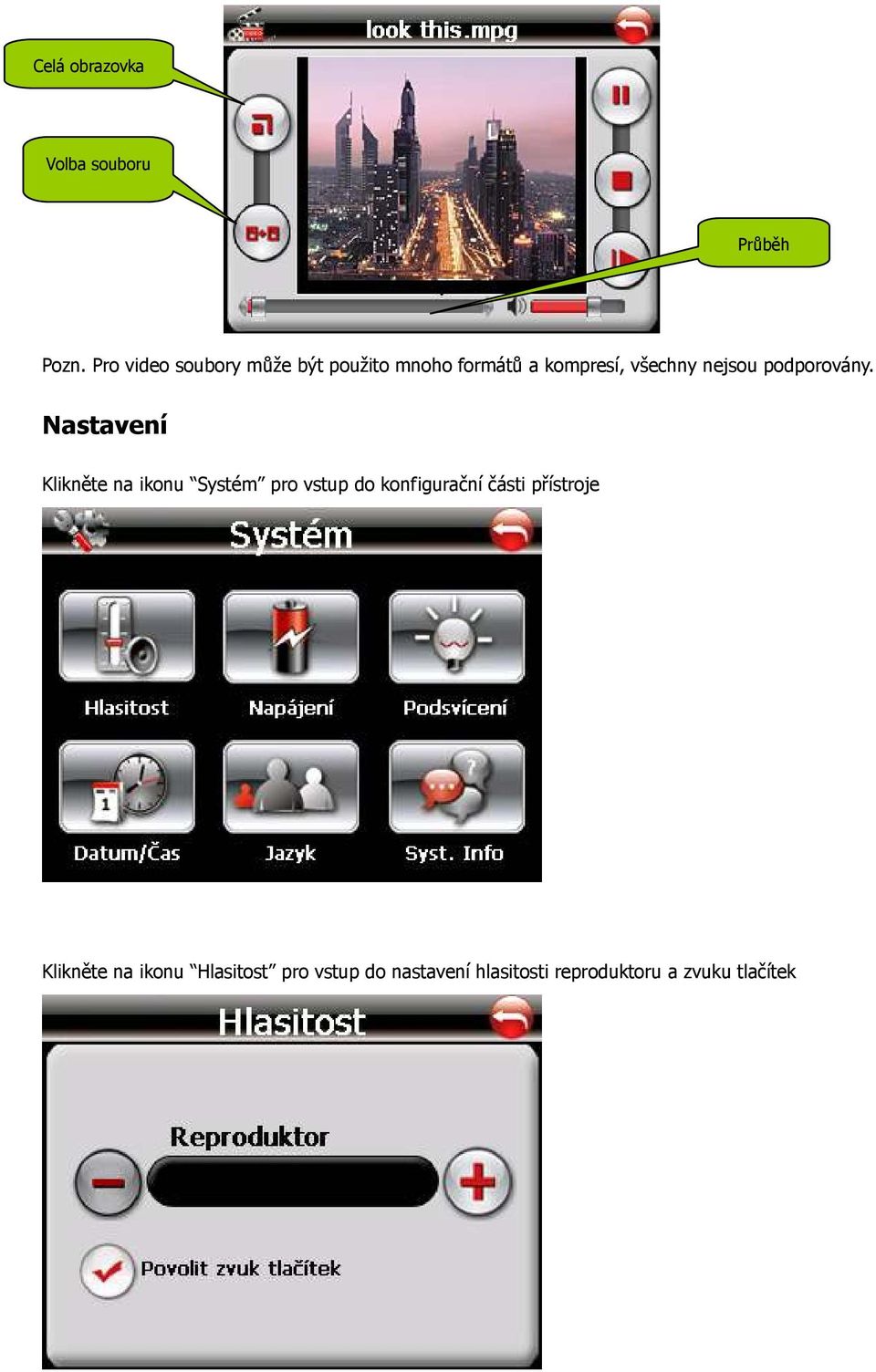

8 Celá obrazovka Volba souboru Průběh Pozn. Pro video soubory může být použito mnoho formátů a kompresí, všechny nejsou podporovány. Nastavení Klikněte na ikonu Systém pro vstup do konfigurační části přístroje Klikněte na ikonu Hlasitost pro vstup do nastavení hlasitosti reproduktoru a zvuku tlačítek

9 Klikněte na ikonu Napájení pro vstup do obrazovky se zobrazením stavu nabití baterie Klikněte na ikonu Podsvícení pro vstup do nastavení podsvícení displeje Klikněte na ikonu Datum a čas pro vstup do nastavení datumu, času a časového pásma

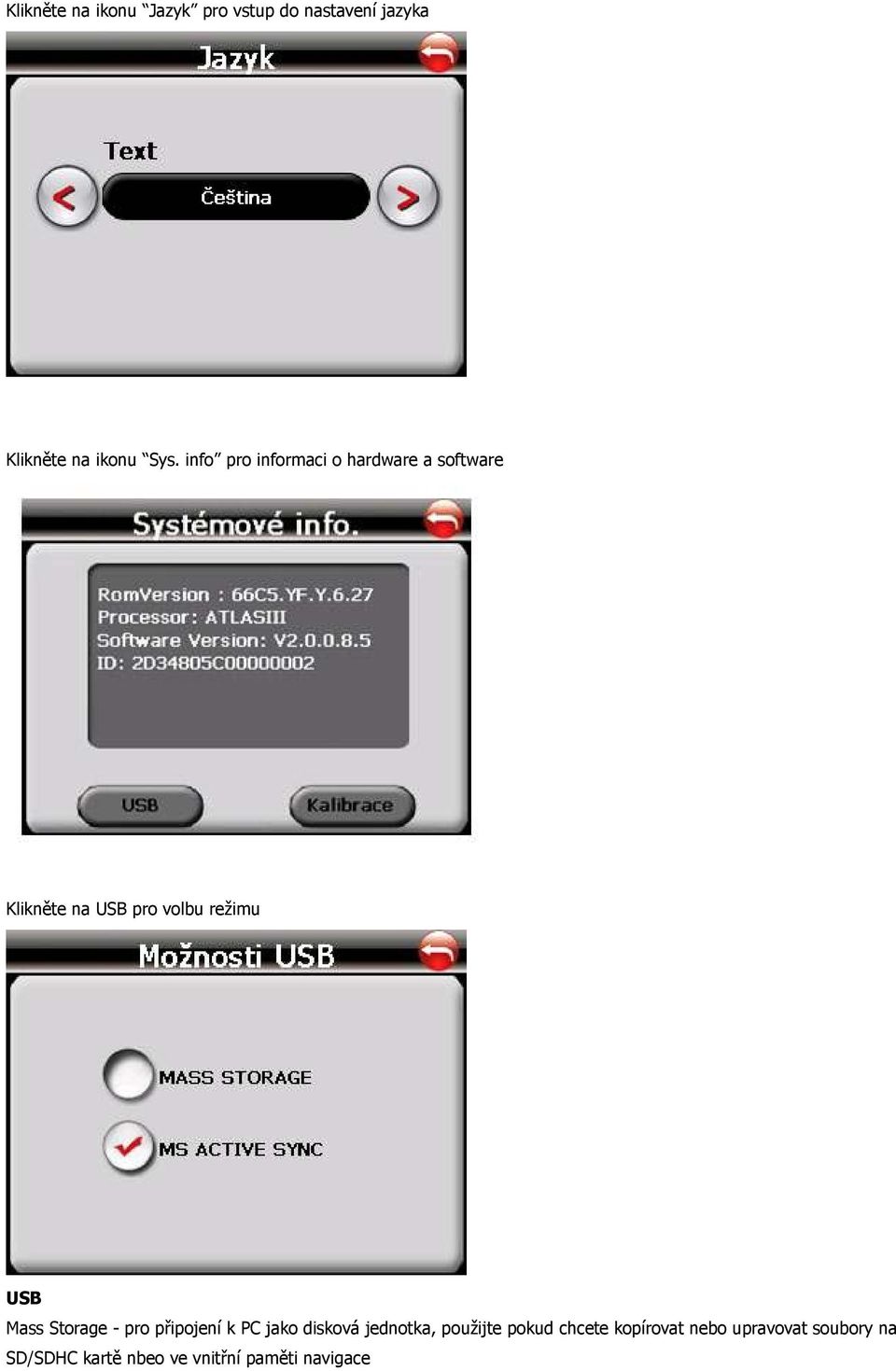

10 Klikněte na ikonu Jazyk pro vstup do nastavení jazyka Klikněte na ikonu Sys. info pro informaci o hardware a software Klikněte na USB pro volbu režimu USB Mass Storage - pro připojení k PC jako disková jednotka, použijte pokud chcete kopírovat nebo upravovat soubory na SD/SDHC kartě nbeo ve vnitřní paměti navigace

11 Kalibrace Pokud Váš systém neodpovídá správně na pohyb dotykového pera, zkalibrujte jej prosím, následujte pokyny na obrazovce. ROHS Zařízení je vyrobeno v souladu s podmínkami certifikace ROHS. Likvidace Symbol přeškrtnutého kontejneru na výrobku, literatuře nebo obalu znamená, že na území Evropské unie musí být všechny elektrické a elektronické výrobky, baterie a akumulátory po ukončení své životnosti uloženy do odděleného sběru. Neodhazujte tyto výrobky do netříděného komunálního odpadu. ABACUS Electric s.r.o. si vyhrazuje právo kdykoliv a bez předchozího upozornění tento dokument revidovat nebo ukončit jeho platnost a nenese žádnou odpovědnost, pokud byl přístroj používán jinak, než bylo výše doporučeno. Podpora Evolve Nastavení, manuály a další informace týkající se produktů EVOLVE hledejte na Alkohol testery DVB-T přijímače DVD/DivX přehrávače Digitální foto/video GPS přijímače a datalogery GPS navigace Hodinky LCD TV MP3 a MP4 přehrávače Meteostanice USB dobíjecí baterie Svítilny Copyright 2008 ABACUS Electric s.r.o.. Všechna práva vyhrazena.

12 ZÁRUČNÍ LIST Název:... Výrobní/sériové číslo:... Datum prodeje:... Razítko a podpis prodávajícího:... Záruční doba Dovozce výrobku do České republiky garantuje, že výrobek je bez materiálových a funkčních závad a na jejich případný výskyt poskytuje záruku v délce 24 měsíců ode dne prodeje. Životnost akumulátoru je 6 měsíců od data prodeje. Ztráta kapacity akumulátoru, která se projeví do 6 měsíců od prodeje jde k tíži prodávajícího. Po této době se posuzuje ztráta kapacity nebo jiné závady akumulátoru jako běžné opotřebení. Pokud se po záruční dobu u výrobku objeví závady způsobené chybou materiálu nebo výroby, zajistí dovozce bezplatnou servisní opravu nebo výrobek vymění za funkční. Záruční podmínky Při reklamaci je nutno předložit jak tento řádně vyplněný záruční list, tak i doklad o zakoupení (účtenku nebo fakturu). Záruka platí pouze tehdy, pokud je výrobek užíván v souladu s určením a jsou dodrženy všechny podmínky provozu. Před prvním použitím je nutno si prostudovat návod k použití. Reklamaci lze uplatnit pouze v prodejně nebo u prodejce, kde byl výrobek zakoupen. Reklamační podmínky se řídí platnými zákony České republiky. Běžné opotřebení kabelů, baterií, akumulátorů, sluchátek nebo mechanické opotřebení kontaktních ploch nebo čtecích hlav nelze považovat za závadu v rámci záruky. V případě zjištění neoprávněné reklamace hradí zákazník nezbytně nutné výdaje spojené s neoprávněnou reklamací (např. přepravní náklady). Zánik nároku na záruku Zákazník ztrácí nárok na bezplatnou opravu nebo výměnu produktu v době záruky v případě, že: došlo k poškození ohněm, vodou, statickou elektřinou, přepětím v elektrorozvodné nebo jiné síti, nehodou, vytečením elektrolytu baterií, nadměrným opotřebením, mechanickým poškozením, používáním v prašném nebo zakouřeném nebo jinak znečištěném nebo agresivním prostředí, čištěním nebo nesprávnou manipulací, došlo k neoprávněnému zásahu do záručního listu nebo prodejního dokladu nebo jeden nebo oba tyto doklady nejsou k dispozici, výrobek byl používán k jinému než určenému účelu, výrobek nebyl předán k reklamačnímu řízení v původním obalu a s kompletním dodaným příslušenstvím. Oprava 1 Oprava 2 Oprava 3 Datum příjmu do opravy Datum příjmu do opravy Datum příjmu do opravy Datum provedení opravy Datum provedení opravy Datum provedení opravy Razítko a podpis opravny Razítko a podpis opravny Razítko a podpis opravny

13 GPS navigácia CoolTraxx3D

14 Úvodné upozornenie tento produkt môže byť použitý len ako pomoc pri navigácii. Nie je presným meradlom smeru, vzdialenosti, lokalizácie alebo topografie. Požívateľ je povinný sledovať dopravné značky a miestne obmedzenia GPS satelitné signály nemôžu prejsť cez pevné materiály okrem skla, pokiaľ ste vo vnútri budovy či tunelu, GPS pozícia nie je k dispozícii k určeniu aktuálnej lokalizácie je potrebné minimálne 4 GPS satelitných signálov. Príjem signálu môže byť ovplyvnený momentálnymi podmienkami ako zlé počasie alebo okolité vysoké prekážky, ako napr. vysoké budovy ostatné bezdrôtové zariadenia v aute môžu vzájomne rušiť príjem signálu a spôsobovať nestabilný príjem keď opúšťate vozidlo, nenechávajte zariadenie za sklom tak, aby bolo vystavené slnečnému žiareniu. Prehriatie batérie môže spôsobiť poškodenie prístroja pre vlastnú bezpečnosť neovládajte tlačidlá prístroja počas riadenia neprenášajte navigáciu v rámčeku, zabránite tým náhodnému vypadnutiu a poškodeniu SPECIFIKÁCIA Displej: 3,5" dotykový displej, rozlišení QVGA 320 x 240 pixel GPS: SiRF Atlas III Dual Core 372 MHz Operační systém: Windows CE 5.0 Rozměry: 90 mm * 76 mm * 19 mm Hmotnost: 150 g Pamäť: vnútorná 2GB flash (časť vnútornej kapacity je vyhradená pre operačný systém navigácie) Baterie: mah Připojení: USB 2.0 Čtečka paměťových karet: SD/SDHC (až 8GB) Reproduktor: integrovaný 1W Sluchátka: stereo jack 3,5 mm Podpora: Audio: MP3, OGG, WMA9, WAV Video: MPEG-2, MPEG-4, AVI, ASF, WMV Foto: JPEG, BMP, GIF, PNG E-Book Balenie obsahuje: GPS navigácia dotykové pero (vložené v navigácii) autoadaptér držiak do auta ochranný obal USB kábel Manuál CDROM

15 A. Základné operácie 1. Popis 1.1 Predná časť Dotyková obrazovka 1.2 Zadná časť Externá anténa Reproduktor 1.3 Horná časť Zapnúť/Vypnúť

16 1.4 Ľavá časť SD/MMC slot 1.5 Pravá časť Tlačidlo RESET Pokiaľ systém nezodpovedá alebo ho nie je možné vypnúť, stlačte napr. Slúchadlá špendlíkom na tomto mieste na resetovanie systému. Mini USB port pre pripojenie k počítaču - prenos dát alebo dobíjanie batérie Dotykové pero Pre pohodlné ovládanie dotykového displeja 2. Príslušenstvo 2.1 Napájanie autoadaptérom pripojte autoadaptér do 5V zdierky na boku prístroja druhý koniec pripojte do 12V zásuvky v autozapaľovači, pokiaľ je to možné, zafixujte kábel do bezpečnej polohy, ktorá nebráni ovládaniu vozidla

17 2.2 Použitie USB kábla USB kábel slúži k upgrade systému a dobíjaniu batérií Prvá inicializácia systému GPS Zaistite, aby navigácia mala prístup k minimálne 4 satelitom k určeniu polohy. Vyčkajte pre prvé nájdenie polohy a potom už naplánujte svoju prvú cestu. Zapnutie a vypnutie Zatlačte tlačidlo Zapnúť/Vypnúť pre zapnutie navigácie a zobrazí sa úvodná obrazovka. Pre vypnutie jednotky, zatlačte opäť rovnaké tlačidlo. Opätovným zatlačením do miesta, kde ste navigáciu uspali) alebo Vypnúť pre úplné vypnutie. môžete navigáciu prepnúť do režimu Spánok (s návratom Hlavná obrazovka 1. Navigácia Kliknite na Navigácia pre vstup do časti s mapovými podkladmi igo 8 3D. Hudba: kliknite na Hudba pre vstup do časti s prehrávaním hudobných súborov. kliknite 2krát na súbor, ktorý chcete prehrať

18 Opakovať Náhodný Fotografie Kliknite na ikonu Fotografie v hlavnom menu pre vstup do menu, kliknite 2krát na meno súboru pre jeho otvorenie Predchádzajúci ozí Ďalší Voľba súboru Celá obrazovka Meno súboru E-Book Kliknite na ikonu E-book v hlavnom menu pre vstup do čítačky elektronických kníh

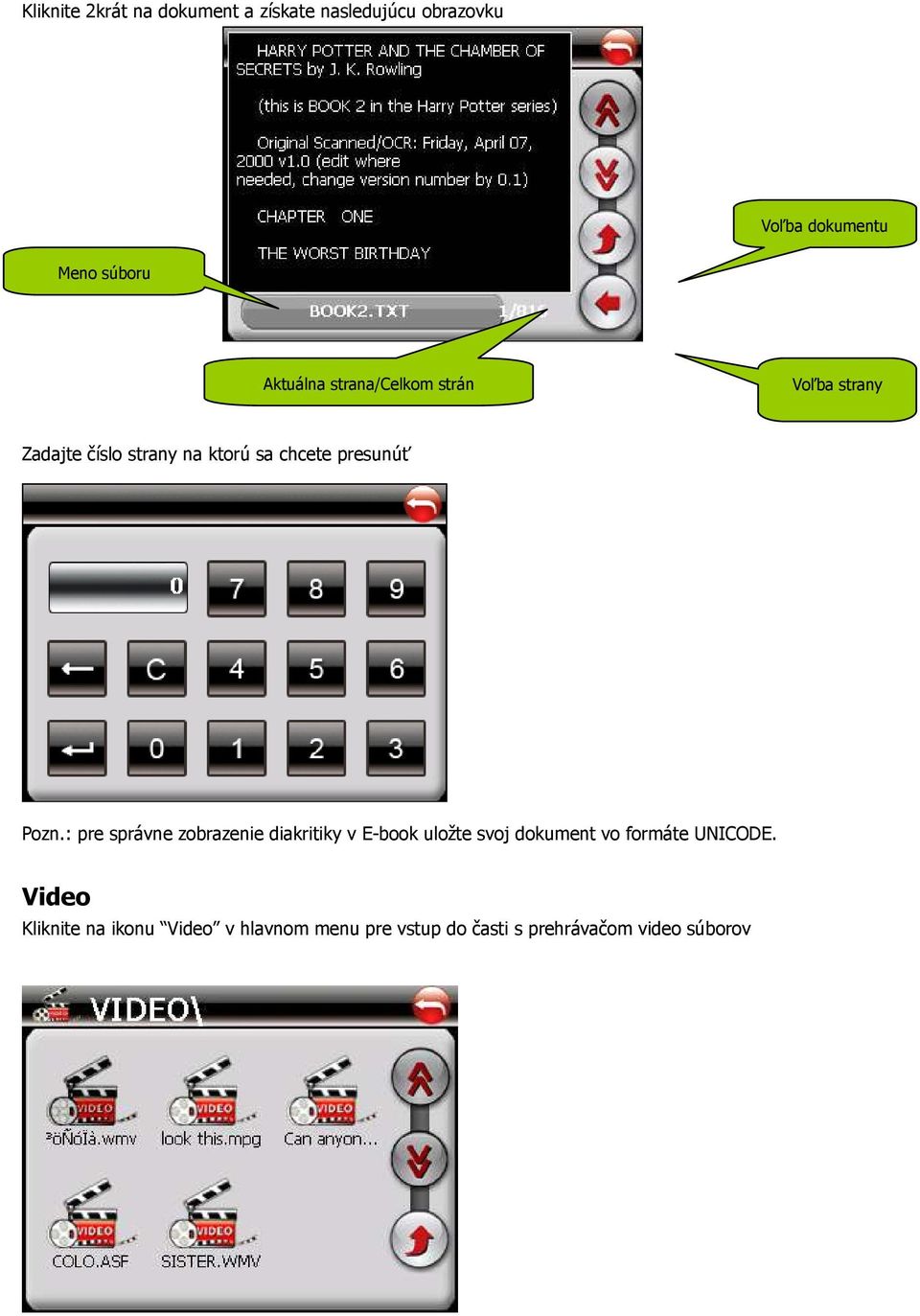

19 Kliknite 2krát na dokument a získate nasledujúcu obrazovku Voľba dokumentu Meno súboru Aktuálna strana/celkom strán Voľba strany Zadajte číslo strany na ktorú sa chcete presunúť Pozn.: pre správne zobrazenie diakritiky v E-book uložte svoj dokument vo formáte UNICODE. Video Kliknite na ikonu Video v hlavnom menu pre vstup do časti s prehrávačom video súborov

20 Kliknite 2krát na súbor, ktorý chcete prehrávať Celá obrazovka Voľba súboru Priebeh Nastavenie Kliknite na ikonu Systém pre vstup do konfiguračnej časti prístroja Kliknite na ikonu Hlasitosť pre vstup do nastavenia hlasitosti reproduktora a zvuku tlačidiel

21 Kliknite na ikonu Napájanie pre vstup do obrazovky so zobrazením stavu nabitia batérie Kliknite na ikonu Podsvietenie pre vstup do nastavenia podsvietenia displeja Kliknite na ikonu Dátum a čas pre vstup do nastavenia dátumu, času a časového pásma

22 Kliknite na ikonu Jazyk pre vstup do nastavenia jazyka Kliknite na ikonu Sys. info pre informáciu o hardware a software Kliknite na USB pre voľbu režimu USB Mass Storage - pre pripojenie k PC ako disková jednotka, použite pokiaľ chcete kopírovať alebo upravovať súbory na SD/SDHC karte Kalibrácia Pokiaľ Váš systém nezodpovedá správne na pohyb dotykového pera, skalibrujte ho prosím, nasledujte pokyny na obrazovke. ROHS Zariadenie je vyrobené v súlade s podmienkami certifikácie ROHS.

23 Likvidácia Symbol preškrtnutého kontajneru na výrobku, literatúre alebo obalu znamená, že na území Európskej únie musia byť všetky elektrické a elektronické výrobky, batérie a akumulátory po ukončení svojej životnosti uložené do oddeleného zberu. Neodhadzujte tieto výrobky do netriedeného komunálneho odpadu. ABACUS Electric s.r.o. si vyhradzuje právo kedykoľvek a bez predchádzajúceho upozornenia tento dokument revidovať alebo ukončiť jeho platnosť a nenesie žiadnu zodpovednosť, pokiaľ bol prístroj používaný inak, než bolo vyššie doporučené. Podpora Evolve Súbory na stiahnutie, nastavenie, manuály a ďalšie informácie týkajúce sa produktov EVOLVE hľadajte na Alkohol testery DVB-T prijímače DVD/DivX prehrávače Digitálne foto/video GPS prijímače GPS navigácie a datalogery Hodinky LCD TV MP3 a MP4 prehrávače Meteostanice USB dobíjacie batérie Svietidlá Telefóny Copyright 2008 ABACUS Electric s.r.o.. Všetky práva vyhradené.

24 ZÁRUČNÝ LIST Výrobné/sériové číslo:... Dátum predaja:... Pečiatka a podpis predávajúceho:... Záručná doba Dovozca výrobku na Slovensko garantuje, že výrobok je bez materiálových a funkčných závad a na ich prípadný výskyt poskytuje záruku v dĺžke 24 mesiacov odo dňa predaja. Životnosť akumulátorov je 6 mesiacov od dátumu predaja. Strata kapacity akumulátora, ktorá sa prejaví do 6 mesiacov od predaja ide na ťarchu predávajúceho. Po tejto dobe sa posudzuje strata kapacity alebo inej závady akumulátora ako bežné opotrebenie. Pokiaľ sa počas záručnej doby na výrobku objavia závady spôsobené chybou materiálu alebo výroby, zaistí dovozca bezplatnú servisnú opravu alebo výrobok vymení za funkčný. Pokiaľ sa po túto záručnú dobu na výrobku objavia závady spôsobené chybou materiálu alebo výroby, zaistí dovozca bezplatnú servisnú opravu alebo výrobok vymení za funkčný. Záručné podmienky Pri reklamácii je nutné predložiť ako tento riadne vyplnený záručný list, tak aj doklad o zakúpení (účtenku alebo faktúru). Záruka platí len vtedy, pokiaľ je výrobok používaný v súlade s určením a sú dodržané všetky podmienky prevádzky. Pred prvým použitím je nutné si preštudovať návod na použitie. Reklamáciu je možné uplatniť len v predajni alebo pri predajcovi, kde bol výrobok zakúpený. Reklamačné podmienky sa riadia platnými zákonmi Českej republiky. Bežné opotrebenie káblov, batérií, akumulátorov, slúchadiel alebo mechanické opotrebenie kontaktných plôch alebo čítacích hláv nie je možné považovať za závadu v rámci záruky. V prípade zistenia neoprávnenej reklamácie hradí zákazník nevyhnutné výdavky spojené s neoprávnenou reklamáciou (napr. prepravné náklady). Zánik nároku na záruku Zákazník stráca nárok na bezplatnú opravu alebo výmenu produktu v dobe záruky v prípade, že: došlo k poškodeniu ohňom, vodou, statickou elektrinou, prepätím v elektrorozvodnej alebo inej sieti, nehodou, vytečením elektrolytu batérií, nadmerným opotrebením, mechanickým poškodením, používaním v prašnom alebo zafajčenom alebo inak znečistenom alebo agresívnom prostredí, čistením alebo nesprávnou manipuláciou, došlo k neoprávnenému zásahu do záručného listu alebo dokladu o predaji alebo jeden alebo obidva tieto doklady nie sú k dispozícii, výrobok bol používaný na iný než určený účel, výrobok nebol predaný k reklamačnému riadeniu v pôvodnom obale a s kompletným dodaným príslušenstvom. Oprava 1 Oprava 2 Oprava 3 Datum příjmu do opravy Datum příjmu do opravy Datum příjmu do opravy Datum provedení opravy Datum provedení opravy Datum provedení opravy Razítko a podpis opravny Razítko a podpis opravny Razítko a podpis opravny
