1 Inštalačná príručka prístupového bodu WiFi Powerline 500 XWN5001

2 Technická podpora Ďakujeme, že ste si vybrali výrobky spoločnosti NETGEAR. Po inštalácii zariadenia vyhľadajte výrobné číslo na štítku vášho výrobku a použite ho na registráciu svojho výrobku na stránke Skôr ako budete môcť využívať telefonickú podporu spoločnosti NETGEAR, musíte svoj výrobok zaregistrovať. Spoločnosť NETGEAR odporúča, aby ste zaregistrovali svoj výrobok prostredníctvom webovej stránky spoločnosti NETGEAR. Telefón (len v USA): NETGEAR Telefón (ostatné krajiny): Pozrite si stránku Spoločnosť NETGEAR odporúča, aby ste používali len oficiálne podporné zdroje spoločnosti NETGEAR. Ochranné známky NETGEAR, logo NETGEAR logo a Connect with Innovation sú ochranné známky a/alebo registrované ochranné známky spoločnosti NETGEAR, Inc. a/alebo jej dcérskych spoločností v Spojených štátoch a/alebo iných krajinách. Informácie podliehajú zmenám bez upozornenia. NETGEAR, Inc. Všetky práva vyhradené.

3 Obsah Obsah balenia Hardvérové prvky Popis LED indikátorov Popisy tlačidiel Inštalácia prístupového bodu a surfovanie po internete pomocou WiFi Nainštalujte NETGEAR genie Kompatibilné zariadenia NETGEAR Powerline

4 Obsah balenia XWN5001 Ethernetový kábel Spoločnosť NETGEAR odporúča, aby ste nepripájali adaptér Powerline priamo k elektrickej rozvodke. 2

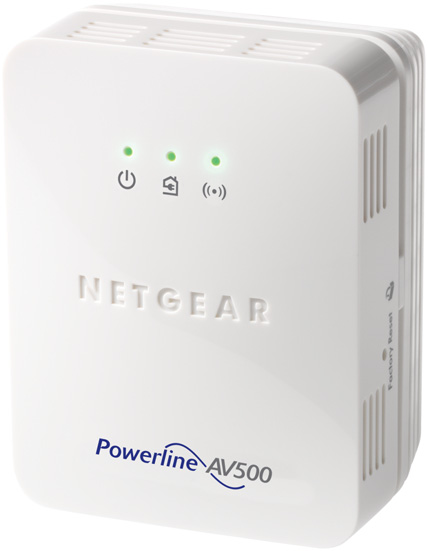

5 Hardvérové prvky Prístupového bodu WiFi Powerline 500 (XWN5001) LED indikátor napájania LED indikátor Powerline LED indikátor bezdrôtovej siete Tlačidlo Security (Zabezpečenie) Tlačidlo vynulovania na výrobné nastavenia Ethernet ový port Tlačidlo zapnutia/ vypnutia LED indikátor ethernetu 3

6 Popis LED indikátorov LED indikátory indikujú stav adaptérov Powerline. Keď adaptér zapojíte, LED indikátor napájania sa rozsvieti a začne svietiť nazeleno. LED indikátor ethernetu sa rozsvieti, keď aspoň k jednému ethernetovému portu pripojíte zapnuté ethernetové zariadenie. Ak LED indikátor nesvieti, ethernetové spojenie nie je zriadené. Adaptér nie je aktívny, ak už viac ako 10 minút neexistuje ethernetové pripojenie. Adaptér prejde do režimu úspory energie a LED indikátor napájania začne svietiť jantárovou farbou. LED indikátor Powerline sa rozsvieti, keď zariadenie Powerline zistí aspoň jedno ďalšie kompatibilné zariadenie Powerline. Funkcia Pick A Plug (Výber zásuvky) umožňuje vybrať elektrickú zásuvku s najvyššou rýchlosťou prenosu vedenia. - Zelená: Rýchlosť prenosu vedenia > 80 Mb/s (vysoká) - Oranžová: Rýchlosť prenosu vedenia > 50 a < 80 Mb/s (stredná) - Červená: Rýchlosť prenosu vedenia < 50 Mb/s (nízka) 4

7 Popisy tlačidiel Tlačidlá na adaptéroch Powerline vám umožňujú urobiť nasledujúce: Vynulovanie na výrobné nastavenia: Použite tlačidlo vynulovania na výrobné nastavenia na obnovu predvolených výrobných nastavení adaptéra Powerline. Stlačte tlačidlo vynulovania na výrobné nastavenia na 2 sekundy a potom ho uvoľnite. Tlačidlo zapnutia/vypnutia napájania: Tlačidlo zapnutia/vypnutia napájania použite na zapnutie a vypnutie zariadenia. Tlačidlo Security (Zabezpečenie): Tlačidlo Security (Zabezpečenie) má tri funkcie: - Zabezpečenie siete Powerline. - Vytvorte prístupový bod WiFi na XWN5001, ktoré má rovnaké nastavenia bezdrôtového pripojenia ako váš smerovač alebo vaša brána. - Automaticky pripojte svojho bezdrôtového klienta k prístupovému bodu WiFi XWN

8 Inštalácia prístupového bodu a surfovanie po internete pomocou WiFi 1. Zabezpečte svoju sieť Powerline. Tento návod predpokladá, že už máte sieť Powerline, ktorá obsahuje aspoň 2 zariadenia Powerline a že chcete do svojej siete pridať XWN5001. a. Uistite sa, že LED indikátor napájania na každom zariadení Powerline svieti nazeleno. Reset Reset b. Na zariadení Powerline, ktoré je pripojené k vašej existujúcej sieti Powerline, podržte stlačené tlačidlo Security (Zabezpečenie) na 2 sekundy a potom ho uvoľnite. Počas toho, ako zariadenie nastavuje zabezpečenie, bliká LED indikátor napájania nazeleno. 6

9 c. V priebehu dvoch minút podržte stlačené tlačidlo Security (Zabezpečenie) na XWN5001 a potom ho uvoľnite. Reset Reset d. Po niekoľkých sekundách sa zabezpečenie nastaví. LED indikátory napájania sa rozsvietia nazeleno. Zariadenia Powerline môžu komunikovať prostredníctvom siete Powerline bezpečným spôsobom. Reset Reset 7

10 2. Pripojte jedno zo zariadení Powerline k elektrickej zásuvke blízko vášho smerovača alebo vašej brány. Ak chcete zdieľať prístup k internetu v rámci svojej domácnosti, nezabudnite pripojiť zariadenie Powerline k svojej internetovej bráne pomocou ethernetového kábla. Existujúca sieť Powerline Miestnosť 1 Miestnosť 2 Reset Reset Zariadenie Powerline je pripojené k smerovaču alebo bráne. 8

11 3. Pripojte XWN5001 k elektrickej zásuvke tam, kde potrebujete pokrytie WiFi. Existujúca sieť Powerline Miestnosť 1 Miestnosť 2 Pridanie prístupového bodu WiFi Miestnosť 3 Reset Reset 9

12 Poznámka: Zariadenie s funkciou ethernetu (ako herná konzola, prijímač set-top box alebo Blu-ray prehrávač) môžete pripojiť k internetu a k domácej sieti pomocou prídavného ethernetového portu na XWN5001. Táto miestnosť má prístupový bod WiFi XWN

13 4. Nastavte prístup k WiFi na svojom prístupovom bode XWN5001. Prístup k WiFi môžete nastaviť na svojom prístupovom bode XWN5001 jedným z troch spôsobov: Možnosť 1: Pomocou NETGEAR genie manuálne nakonfigurujte nastavenia bezdrôtového pripojenia vášho prístupového bodu XWN5001. a. Nainštalujte NETGEAR genie. (Pozrite si Nainštalujte NETGEAR genie. na strane 19.) b. Dočasne pripojte svoj počítač priamo k XWN5001 prostredníctvom ethernetového portu. c. Spustite NETGEAR genie v počítači a kliknite na Network Map (Mapa siete) alebo ju zvoľte v príslušnej ponuke. 11

14 d. Kliknite na ikonu Powerline v prostredí Network Map (Mapa siete). Zobrazí sa prostredie Powerline Utility: Ikona Powerline Ikona XWN5001 e. V prostredí Powerline Utility kliknite pravým tlačidlom myši na ikonu XWN

15 f. V zobrazenej kontextovej ponuke zvoľte Wireless configuration (Konfigurácia bezdrôtového pripojenia). g. Zadajte nasledujúce nastavenia bezdrôtového pripojenia: Názov bezdrôtovej siete (SSID) Typ zabezpečenia bezdrôtovej siete Prístupová fráza 13

16 Ak chcete naklonovať svoju existujúcu bezdrôtovú sieť, zadajte rovnaké nastavenia bezdrôtového pripojenia ako používa váš smerovač alebo brána. Keď vykonávate roaming vo svojom dome, váš bezdrôtový klient (prenosný počítač, tablet alebo smartfón) sa prepne s jednej siete (smerovača alebo brány) na druhú (XWN5001), a to v závislosti od kvality signálu. Ak chcete vytvoriť novú bezdrôtovú sieť, zadajte nové nastavenia bezdrôtovej siete. Vytvorenie novej bezdrôtovej siete vám umožní používať druhú sieť v inej zóne vášho domu. h. Kliknutím na Apply (Použiť) uložte svoje zmeny. i. Po dokončení nastavení bezdrôtovej siete odpojte ethernetový kábel od XWN5001. Poznámka: K rozšíreným nastaveniam bezdrôtovej siete môžete získať prístup kliknutím pravým tlačidlom myši na ikonu zariadenia a voľbou IP adresy v kontextovej ponuke. Prihlasovacie meno a heslo sú admin a password. 14

17 Možnosť 2: Pomocou sprievodcu nastavením internetového prehliadača manuálne nakonfigurujte nastavenia bezdrôtového pripojenia vášho prístupového bodu XWN5001. Vo vašom počítači alebo bezdrôtovom zariadení (tablete, smartfóne): a. Otvorte softvér, ktorý spravuje pripojenia vašej bezdrôtovej siete a pripojte sa k sieti XWN5001. Tip: Predvolený názov bezdrôtovej siete (SSID) XWN5001 je NETGEAR_EXT. Predvolený sieťový kľúč (bezpečnostné heslo bezdrôtovej siete) je vytlačené na zadnej strane XWN

18 b. V tom istom počítači alebo bezdrôtovom zariadení otvorte okno internetového prehliadača. Prehliadač vás zavedie priamo k sprievodcovi nastavením na obrazovke. Ak nie, zadajte jednu z nasledujúcich adries do panela s adresou prehliadača: c. Po výzve na prihlásenie zadajte: Používateľské meno: admin Heslo: password Sprievodca nastavením internetového prehliadača vám pomôže nakonfigurovať bezdrôtové nastavenia XWN

19 Ak chcete naklonovať svoju existujúcu bezdrôtovú sieť, zadajte rovnaké nastavenia bezdrôtového pripojenia ako používa váš smerovač alebo brána. Ak chcete vytvoriť novú bezdrôtovú sieť, zadajte nové nastavenia bezdrôtovej siete. Vytvorenie novej bezdrôtovej siete vám umožní používať druhú sieť v inej zóne vášho domu. Nastavenia novej bezdrôtovej siete si zapíšte na toto miesto: Názov bezdrôtovej siete (SSID) Sieťový kľúč (prístupová fráza) 17

20 5. Pripojte svojho bezdrôtového klienta (prenosný počítač, tablet alebo smartfón) k XWN5001 s cieľom získať prístup k internetu. Možnosť 1: Pomocou tlačidla WPS na vašom bezdrôtovom klientovi sa automaticky pripojte k prístupovému bodu XWN5001. a. Podržte stlačené tlačidlo Security (Zabezpečenie) na XWN5001 na 2 sekundy a uvoľnite ho. LED indikátor bezdrôtovej siete začne blikať. b. Stlačte tlačidlo WPS na svojom bezdrôtovom klientovi na 2 sekundy a uvoľnite ho. Keď LED indikátor bezdrôtovej siete prestane blikať, znamená to, že sa váš bezdrôtový klient automaticky pripojil k prístupovému bodu XWN5001 a môžete surfovať po internete. Možnosť 2: Manuálne sa pripojte k prístupovému boduxwn5001. Vo vašom počítači alebo bezdrôtovom klientovi (tablete, smartfóne): a. Otvorte softvér, ktorý spravuje pripojenia vašej bezdrôtovej siete. b. Pripojte sa k bezdrôtovej sieti (SSID) XWN5001. c. Zadajte sieťový kľúč (prístupovú frázu). Vaše bezdrôtové zariadenie je teraz pripojené k prístupovému bodu XWN5001 a vy môžete surfovať po internete. 18

21 Nainštalujte NETGEAR genie. Na základe týchto pokynov stiahnite a nainštalujte NETGEAR genie do svojho počítača. 1. Do panela s adresou vo svojom prehliadači zadajte 2. Kliknite na tlačidlo For Home. 3. Do vyhľadávacieho okienka zadajte xwn Stiahnite si NETGEAR genie, ktorý zodpovedá vášmu prostrediu OS (Windows alebo Mac). 5. Spustite stiahnutý súbor a pomocou pokynov na obrazovke nainštalujte NETGEAR genie. 19

22 Kompatibilné zariadenia NETGEAR Powerline Váš adaptér Powerline dokáže zdieľať sieť Powerline s nasledujúcimi kompatibilnými zariadeniami NETGEAR: XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602, XWNB5201 a XWNB1601. Kompletný zoznam certifikovaných zariadení HomePlug AV nájdete na webovej stránke 20

23 Bezpečnostné informácie Striedavý vstup: V, 250 ma alebo 0,25 A (max.) Prevádzková teplota: 0 40 C Používateľská príručka Používateľskú príručku je možné získať online na stránke oalebo prostredníctvom odkazu v používateľskom rozhraní výrobku. Súlad Úplné Vyhlásenie o zhode v rámci EÚ nájdete na stránke: Tento symbol je umiestnený v súlade so smernicou Európskej únie 2002/96 o Zbere a recyklácii elektrického a elektronického odpadu (smernica WEEE). Ak sa tento výrobok likviduje v rámci Európskej únie, mal by sa spracovať a recyklovať v súlade so zákonmi vašej jurisdikcie, v ktorej je zavedená Smernica o Zbere a recyklácii elektrického a elektronického odpadu (WEEE). Zariadenie je určené len na používanie vo vnútornom prostredí vo všetkých členských štátoch EÚ, štátoch EFTA a vo Švajčiarsku.

24 NETGEAR, Inc. 350 East Plumeria Drive San Jose, CA 95134, USA Október 2012
