1 Návod k obsluze požívejte pouze s originálním návodem Plochá parabola MEGASAT série D Obsah 1. Úvod 2. Bezpečnostní pokyny 3. Dodávka obsah balení 4. Instalace 4.1 Jak mám nainstalovat? 4.2 Kde ji nainstalovat? 4.3 Výběr instalace a) Montáž na vodorovnou plochu b) Montáž na stěnu c) Montáž na okno d) Montáž na balkon 4.4 Připojení antény a Set a) Jak připravit kabel? b) Jak se připojit kabel antény a přijímače 4.5 Anténa Polohovací Menu 4.6 Vyrovnání a cílení se signálem 5. Řešení problémů při počáteční instalaci 6. Ztráta signálu 7. Instalace pomocí dlouhého kabelu 8. Specifikace

2 1. Úvod Co je plochá anténa? Satelitní plochá anténa s duální lineární polarizací, může přijímat signál z hlavních satelitů a nahradit tak normální parabolickou anténu. Malá, diskrétní a snadno se používá, může být instalována během několika minut a užít i jako přenosná satelitní anténa pro všechny satelity. Plochá anténa může být použita pro příjem volných a šifrovaných (vyžadující předplatné operátora) kanálů ve vysokém rozlišení s perfektní kvalitou obrazu. Před instalací a používáním si pečlivě přečtěte následující pokyny a instalaci. 2. Bezpečnostní pokyny Před použitím tohoto výrobku si prosím pozorně přečtěte tento návod a dodržujte přesně veškeré instalace, montáž a uvedené pokyny. Všechny pokyny je třeba dodržovat, aby se předešlo případným technickým problémům. Jakékoliv elektrické nebo magnetické pole v blízkosti ploché anténní může způsobit špatný příjem, nebo dokonce snížit signál úplně. Nevrtejte ani jinak neupravujte plastový kryt antény, který těsní anténu před vlhkostí. S maximální opatrností manipulujte s anténou, při pádu může dojít k poškození elektroniky. Neotvírejte kryt, jakýkoli pokus o opravu pomocí nekvalifikované osoby může být nebezpečné a dojde k propadnutí záruky. Každá překážka (budovy, stromy, atd...) bude blokovat příjem signálu ze satelitu k anténě. Neobarvujte nebo nepřikrývejte jakoukoliv látkou kryt antény, bude to blokovat příjem signálu ze satelitu. Délka kabelu mezi anténou a satelitním přijímačem by neměla přesáhnout 30 m, jak to bude snižovat kvalitu signálu. Použití neizolovaných konektorů bude mít za následek ztrátu úrovně signálu. Nezapomeňte nastavit anténu a konzolu ke křížové polaritě Jakmile dokončíte úpravy, utáhněte všechny šrouby na anténě. Tento produkt obsahuje jeden univerzální LNB, je zakázáno přidat, změnit nebo upravit LNB. Pro přesnější podrobnosti o výše uvedených bodů, nebo pro jakékoliv informace, obraťte se na svého prodejce nebo montážníka. 3. Dodávka obsah balení viz. Originální návod 4. Instalace 4.1 Jak nainstalovat? Postupujte podle pokynů krok za krokem, nainstalovat plochou anténu můžete jednoduše sami nebo s pomocí profesionálního montážníka. Před instalací antény zkontrolujte, zda máte vše, co obsahuje všechny výše uvedené položky uvedené v části "Obsah balení". V případě jakýchkoliv chybějících částí, obraťte se na svého distributora. 4.2 Kde instalovat? Aby bylo možné přijímat signál z družice, plochá anténa má být instalován v otevřeném prostoru (mimo domu nebo bytu) ve směru k satelitu. Pro přesnou orientaci potřebovat kompas, abychom nasměrovali plochou anténu směrem satelit.

3 Poznámka: Aby bylo zajištěno přesné načtení kompasu, držte se dál od velkých kovových předmětů, zejména od elektrických kabelů a proveďte několik měření. Ujistěte se, že je anténa v bytě umístěná tak, aby před sebou neměla žádné překážky, které by snížili kvalitu příjmu signálu (např. budovy nebo stromy, mějte na paměti, že stromy porostou a můžou začít signál blokovat později). Umístěte anténu tak, aby jej bylo možné opravit, popř. snadno změnit Anténa by neměla být příliš vzdálená od satelitního přijímače; kabel delší než 30 metrů může snížit kvalitu signálu. Špatný příjem signálu Dobrý příjem signálu 4.3 Výběr instalace V závislosti na volbě instalační polohy ploché antény, se pak můžete rozhodnout na montážní typu, všechny díly jsou zahrnuty. a) Montáž na vodorovnou plochu b) Montáž na stěnu c) Montáž na okno d) Montáž na balkón viz. Obrázky v originálním návodu 4.4 Připojení antény a set top boxu Po instalaci antény v otevřeném prostoru smyčky a montují stejným způsobem jako vy chceme, aby byla dalším krokem je, aby to všechno spojit dohromady. Aby bylo možné sledovat váš oblíbené satelitní programy, budete muset připojit satelitní anténu k receiveru provedením kabel. Kabel mezi anténou a přijímačem satelitu by neměla přesáhnout 30 m jak to bude snižovat kvalitu signálu. Použití dlouhé nebo nekvalitním kabelu a neizolované konektory mohou způsobit ztrátu signálu Hladina by bylo vhodnější použít kabel RG6 koaxiální (HF 17VATC nebo 19VATC kabel), ve Aby se minimalizovaly ztráty signálu

4 a) Jak připravit kabel? b) Jak se připojit kabel antény do přijímače? Poznámka: Je důležité, aby se koaxiální kabel během instalace nepoškodil nebo nezalomil. 4.5 Polohovací anténa Menu Jakmile je všechno připojeno, zapněte televizi a satelitní přijímač. Vyberte Polohovací Anténa Menu na svém set top boxu. Tento obrázek na obrazovce ukazuje úroveň signálu na vaší televizi. Nezapomeňte zvolit "LNB: ON", pak budete potřebovat někoho, aby zůstal v přední části televizoru a řekl Vám, když bude"dobrý" signál, když Vy budete venku a budete se snažit natočit anténu pro nejlepší signál.

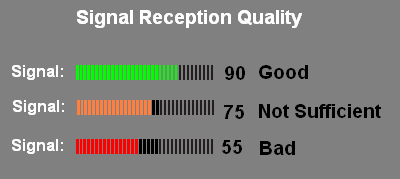

5 4.6 Polohování a lokalizace signálu Úroveň a kvalita signálu je zobrazena na televizní obrazovce a bude kolísat, změna barvy dle nastavení a pohybu antény, zatímco míříte & naleznete (azimut, elevace a úhlu natočení). Úroveň udává výkon signálu a barva je kvalita příjmu signálu z vybraného satelitu. Jakmile jemné ladění dokončeno, a signál je na svém vrcholu úrovni s dobrou kvalitou, budete může zastavit nastavení antény. 5. Řešení problémů při počáteční instalaci Pokud není nalezen signál, ujistěte se, že uživatelská příručka přijímače a uživatelská příručka pro anténu byly pečlivě přečtena a zkontrolujte následující: Ujistěte se, že jsou všechny kabelové spoje správně propojeny a každé spojení je dobře usazeno / utaženo. Zkontrolujte vnitřek každého konektoru kabelu ohledně nečistoty nebo případné krátké stínění konektoru. Ověřte azimut, elevaci a úhly (přes poštovní směrovací číslo). Ujistěte se, že ukazatele naklonění a zvýšení úrovně jsou správně zarovnány ve vodováze. Nepoužívejte podložku nebo šroub jako reference. Ujistěte se, že Nastavení sklonu se nezměnilo od doporučeného nastavení pro umístění antény. Odstraňte stávající TV-specifické komponenty, jako je například TV splitter, atd; tyto komponenty nemusí fungovat se satelitním signálem. Připojte RG6 kabel přímo do vašeho přijímače. Ujistěte se, že nejsou žádné překážky (stromy, budovy, okna, rohová nebo převislá vaše střecha, kopec,.. ) - signál neprojde listím, větvemi, sklem, atd.

6 RG 6 kabel s pevným měděným středním vodiče velmi doporučujeme, protože má mnohem nižší napětí DC pokles ve srovnání s RG 6 kabel s ocelovým vodičem a jen poměděným povlakem. Standardní RG 59 přívodního kabelu způsobuje příliš mnoho DC pokles a pokles signálu; nemůže být použit pro satelitní signál, je nutno použít RG 6 koaxiální kabel. Některé komponenty nemusí být kompatibilní, nemusí fungovat dobře nebo by mohly způsobit další DC pokles napětí a tím způsobit útlum signálu. Takovéto komponenty odstraňte. Ujistěte se, že satelitní kabel je připojen k "Sat In" konektoru, nikoli "anténa" jack, Dále "Antenna In" konektor na zadní straně přijímače je pro vstup off-air antény nebo kabelové televize vstup. Je-li vše se provedeno správně, ale stále není nalezen signál, změňte mírně regulaci výšky antény (± 2 C, poté ± 4 od vyžádaných pro nastavení) a opakujte postup. Ujistěte se, že přístupová karta z vašeho přijímače je zcela zasunuta do slotu pro přístupovou kartu a má i správnou orientaci. 6. Ztráta signálu Satelitní signál může být dočasně ztracen v důsledku neobvykle silných srážek. Optimálně vyrovnána anténa, spolu s nejkratší možnou kabelovou přípojkou, minimalizuje možnost ztráty signálu. Ujistěte se, že anténa je namontována pevně, aby nedošlo k posunutí/ zlomení v důsledku silného větru. Akumulace těžkého sněhu na anténě může snížit sílu signálu z družice, sníh by měl být pravidelně smeten. Postupný růst stromů, které jsou mezi anténou a družicí mohou mít za následek postupnou ztrátu obrazu-signálu. 7. Instalace pomocí dlouhého kabelu Pro instalace, kde kabel RG 6 daleko přesahuje 100 stop (150 stop nebo více) od přijímače (ů) LNB (může nastat při montážích v komerčních nebo bytových domech ), budete muset použít posilovače modul AC k vychýlení LNB.

7 Budete také potřebovat další RF zesilovač signálu, který kompenzuje amplitudu signálu ztráty. V opačném případě, vaše anténa a přijímač nemusí správně fungovat a budou podléhat častými výpadky v nepříznivém počasí. V těchto případech doporučujeme Vám se obrátit se na odborníka. 8. Specifikace Vstupní frekvence Polarizace Zisk antény Provozní teplota Skladovací teplota 10.7 ~ GHz Vertical & Horizontal GHz -30 C ~ +60 C -40 C ~ +80 C LNB výstup 1, 2 nebo 4 LNB výstupní frekvence L.O. frekvence Zisk konverze Zisk ploché antény Napájení Aktuální spotřeba Rozměry Hmotnost 950 ~ MHz / ~ MHz 9.75 GHz / 10.6 GHz 60 db 6 db 12~14 V DC (V) / 16~19 V DC (H) max. 150 ma 517 x 277 x 58 mm 4.5 kg Poznámka: Hmotnost a rozměry nejsou zcela přesné hodnoty. Technické údaje se mohou změnit kdykoliv bez předchozího upozornění. Prohlášení o shodě To je v souladu s následujícími směrnice / standardy : Směrnice o elektromagnetické kompatibilitě 2004/108 / EG EN 55013: A1: A2: 2006 EN 55020: 2007 EN : A1: A2: 2009 EN : 2008 Low Voltage Directive 2006/95 / EG EN 60065: A1: A11: 2008 SAPRO, s.r.o. tel Konská 455, TŘINEC mobil objednavky@sapro.cz
