1 agrikomp Bohemia

2 Skupina agrikomp Jsme mezinárodní skupina agrikomp: cca 800 zaměstnanců z toho 150 je jich zaměstnáno v agrikomp Bohemia. Vlastní pobočky a partněři v: - Velké Británii - Irsku - Francii - Švýcarsku - Dánsku - Itálii - České Republice - Polsku - Slovensku Projekty v Kanadě, Keni, Rusku, Rumusku a Chorvatsku.

3 Přes 800 stanic po celém světě agrikomp Bohemia ČR 82 stanic SR 7 stanic PL 5 stanic Aktuálně ve výstavbě: Chorvatsko 2 stanice dokončujeme další 3 stanice začínáme

4 Výstavba BPS v Chorvatsku agrikomp Bohemia Realizace: 2015/2016 agrikomp Bohemia Realizace: 2015/2016 BPS OREHOVEC 1 MW BPS SLATINA 2 x 1 MW

5 Jsme na trhu již 10 let Nestavíme jen bioplynové stanice, ale i zemědělské stavby. Zajistíme vše od projektu, podání dotací až po realizaci. Betonové jímky Kompostárny Stáje Silážní žlaby a hnojiště

6 Bioplyn a legislativa Čištění nádrží Ing. Roman Borkovec

7 Kdy je čas na čištění? Opotřebení technologického zařízení fermentační nádrže: 1. Míchadla 2. Stávající topení

8

9 Kdy je čas na čištění? V jímce je velká vrstva sedimentu, která: 1. snižuje fermentační objem 2. snižuje účinnost topení 3. omezuje přečerpávání z fermentační nádrže 4. omezuje dávkování vstupních surovin

10 Postup při čištění 1. Odstavení z provozu - vyhrazené plynového zařízení 2. Demontáž plynojemu a stropní části fermentační nádrže 3. Sání sacím bagrem 4. Odstraňování kalu pomocí nakladače, kontejneru a jeřábu 5. Oplach topných okruhů 6. Servisní práce na technologickém zařízení instalovaném uvnitř fermentační nádrže 7. Montáž stropní části, instalace plynojemu 8. Uvedení do provozu po zaplavení technologických prostupů ve stěně nádrže 9. Provozní revize vyhrazeného plynového zařízení po provedených opravách

11 Sání sacím bagrem Sací bagr má rameno, které přejde přes hranu nádrže a odsává digestát a usazeniny z fermentační nádrže. Ukončení odsávání bagrem je limitováno hustotou, velikostí a množstvím usazenin.

12 Bagrem vně nádrže Pouze u zapuštěných nádrží, popř. z náspu. Nutný bagr s dostatečně dlouhým ramenem.

13 Spouštění nakladače do jímky Odstraňování kalu pomocí nakladače, kontejneru a jeřábu

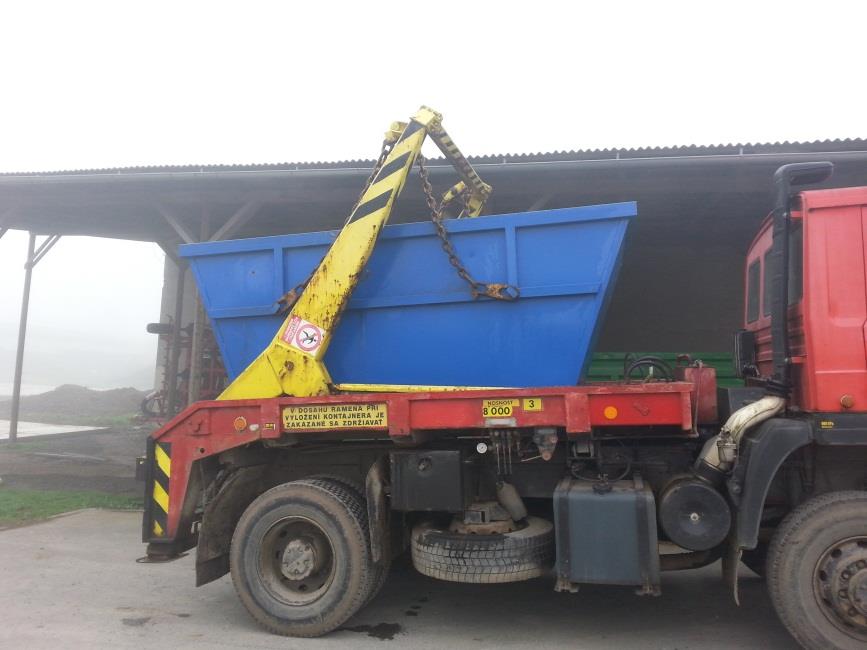

14 Odstraňování kalu pomocí nakladače, kontejneru a jeřábu Nakladač postupně zaplňuje kontejner usazeninami, který je po naplnění vyzdvižen jeřábem a následně odvezen na předem stanovené místo.

15 Oplach topných okruhů Po ukončení prací nakladače je potřebné topné okruhy zbavit usazenin a nečistot tlakovou vodou. Zbývající nečistoty a voda z oplachu topných okruhů se vysaje pomocí sacího bagru.

16 Ukončení čištění a uvedení fermentační nádrže do původního stavu Po kontrole stavu veškerého zařízení instalovaného uvnitř nádrže, případně po provedení nezbytných servisních pracích a posílení vytápění se jímka opětovně zkompletuje. Plynojem membránu ozn. Biolene při zpětné montáži nevracíme do původního místa uchycení, nýbrž ji posouváme s ohledem na opotřebení, následně zastříháváme, upravujeme klipy a zajištujeme svěrným spojením. Servisní práce jsou provedeny kvalifikovanými pracovníky s příslušným osvědčením z TIČR a firmou, které bylo vydáno oprávnění z TIČR.

17 Zkušenosti z praxe Větší zastoupení senáže jako vstupní suroviny = vyšší znečištění nádrží s doporučením vytápění na vyšší teplotu. Občasné havárie (např. ulomené míchadlo nebo jeho část) potrhání topení. Zapečené topného systému díky přílišnému topení. Doporučení - posílit topný systém o %.

18 Obrázky z praxe

19 Obrázky z praxe

20 Obrázky z praxe

21 Co jsme našli uvnitř?

22 Ve FER je stále přes 1 m hmoty především sedimenty Odhad ½ kužele v. 2,5m, r. ~7m =~ 64m 3 V jímce bylo na 2 místech, tj. celkem ~ 130 m 3 sedimentu t.j. 10% objemu Výška +2,50 m Výška +1,50 m

23 Co ale také našli?

24 pneumatiky, lana

25 spadený stropní trám, který nadzvedla a uvolnila vrstva krusty

26 trám plul v jímce a potrhal topení

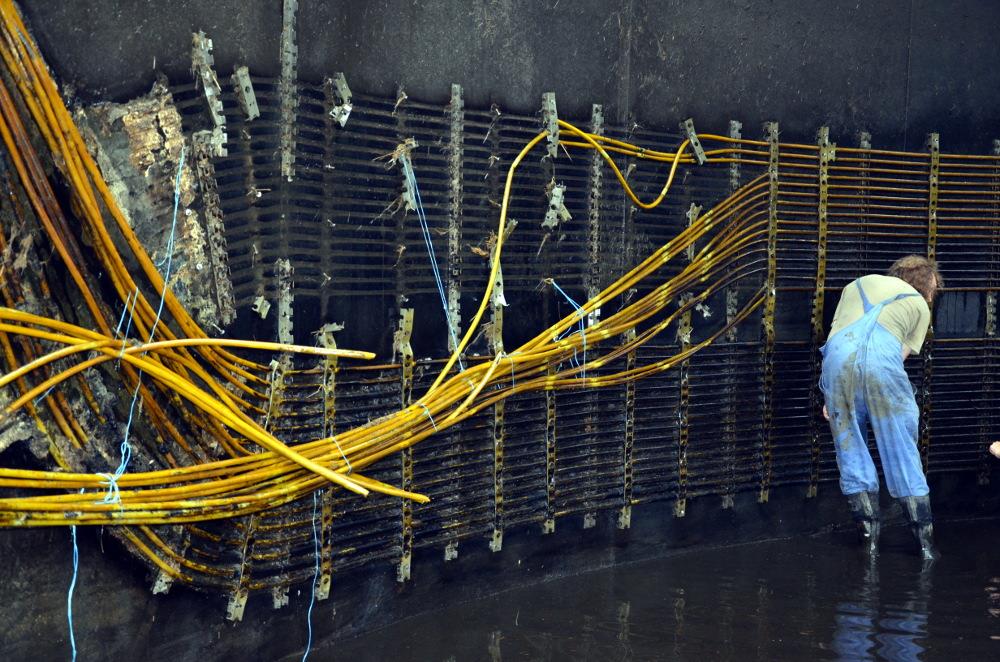

27 potrhané topení

28 vytrhané lišty topení

29 snaha o dosažení vyšší teploty vedla k přetížení topných okruhů

30 došlo k roztavení kotevních lišt topení

31 řešením je posílení topení

32 Děkuji za pozornost
