1 Albatros 2 Regulátor kotle Základná schémata a nastavená verze B RVS...

2 Schémata pro RVS 43.xxx a RVS 63.xxx... 4 Základní schémata... 4 Základní schéma RVS kotel... 4 Základní schéma RVS kotel... 5 Základní schéma RVS kotel... 6 Základní schéma kotel... 7 Základní schéma kotel... 8 Kotel hořák hořák jen RVS 63.xxx bodový modulace nebo 010V jen RVS 63.xxx Hořák bez kotlového čidla jen RVS 63.xxx Kaskáda 2x1 jen RVS 63.xxx Čerpadlo kotle na dřevo Kotlové čerpadlo Q Čerpadlo Bypassu Čidlo teploty zpátečky do kotle B Spalinové čidlo B Soláry a propojení se spotřebiči Nabíjení TUV čerpadlem kolektoru s čidlem kolektoru Nabíjení akumulační nádoby čerpadlem kolektoru s čidlem kolektoru Nabíjení zásobníků a bazénu přepínacími ventily jedním solárním kolektorem Nabíjení zásobníků a bazénu přepínacími ventily dvěmi solárními kolektory Nabíjení zásobníků a bazénu nabíjecími čerpadly jedním solárním kolektorem Nabíjení zásobníků a bazénu nabíjecími čerpadly dvěma solárními kolektory Zásobník Cirkulace TUV TUV s připojením elektrospirály Přepínací ventil zdroje pro Aku. Nádobu Čidlo TUV B Čerpadlo TOP Podávací čerpadlo Q Přepínací ventil bazénu K Hydraulická odbočka Čerpadlo H1 / 2 / Funkce rozšiřujícího modulu / směšovací skupiny multifunkční využití směšovaného okruhu Směšovaný topný okruh Udržování teploty zpátečky Solár do TUV Předregulátor Předregulace TUV Průtokový ohřev TUV Udržování teploty zpátečky v kaskádě Tabulka svorkového zapojení: Svorkovnice Připojovací svorky RVS Připojovací svorky RVS Připojovací svorky RVS Řádky regulátoru

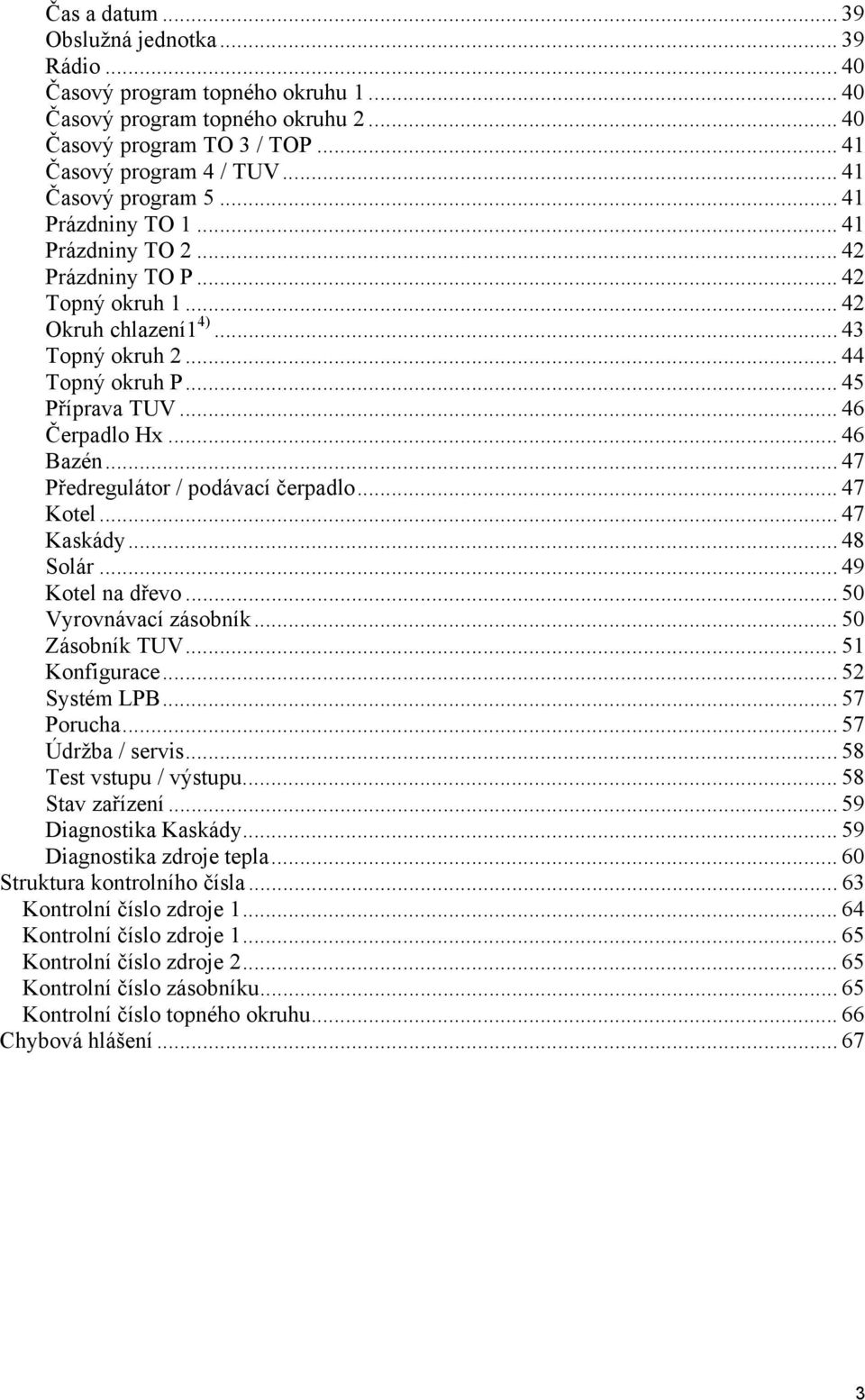

3 Čas a datum Obslužná jednotka Rádio Časový program topného okruhu Časový program topného okruhu Časový program TO 3 / TOP Časový program 4 / TUV Časový program Prázdniny TO Prázdniny TO Prázdniny TO P Topný okruh Okruh chlazení1 4) Topný okruh Topný okruh P Příprava TUV Čerpadlo Hx Bazén Předregulátor / podávací čerpadlo Kotel Kaskády Solár Kotel na dřevo Vyrovnávací zásobník Zásobník TUV Konfigurace Systém LPB Porucha Údržba / servis Test vstupu / výstupu Stav zařízení Diagnostika Kaskády Diagnostika zdroje tepla Struktura kontrolního čísla Kontrolní číslo zdroje Kontrolní číslo zdroje Kontrolní číslo zdroje Kontrolní číslo zásobníku Kontrolní číslo topného okruhu Chybová hlášení

4 Schémata pro RVS 43.xxx a RVS 63.xxx Základní schémata Základní schéma RVS kotel Q3 B9 Y1 B3 Q2 B1 RG1 2358A02 1. Menu Konfigurace Topný okruh Zap 2. Čidlo TUV 5730 Čidlo B3 3. Regulační prvek TUV Q Nabíjecí čerpadlo 4. Uložení stavu čidel 6200 Ano 5. Uložení parametrů 6204 Ano 6. Kontrolní číslo zdroje Kontrolní číslo zdroje Kontrolní číslo zásobníku Kontrolní číslo TO

5 Základní schéma RVS kotel B9 RG1 Q2 2358A12 1. Menu Konfigurace Topný okruh Zap 2. Čidlo TUV 5730 Čidlo B3 3. Regulační prvek TUV Q Přepouštěcí ventil 4. Uložení stavu čidel 6200 Ano 5. Uložení parametrů 6204 Ano 6. Kontrolní číslo zdroje Kontrolní číslo zdroje Kontrolní číslo zásobníku Kontrolní číslo TO

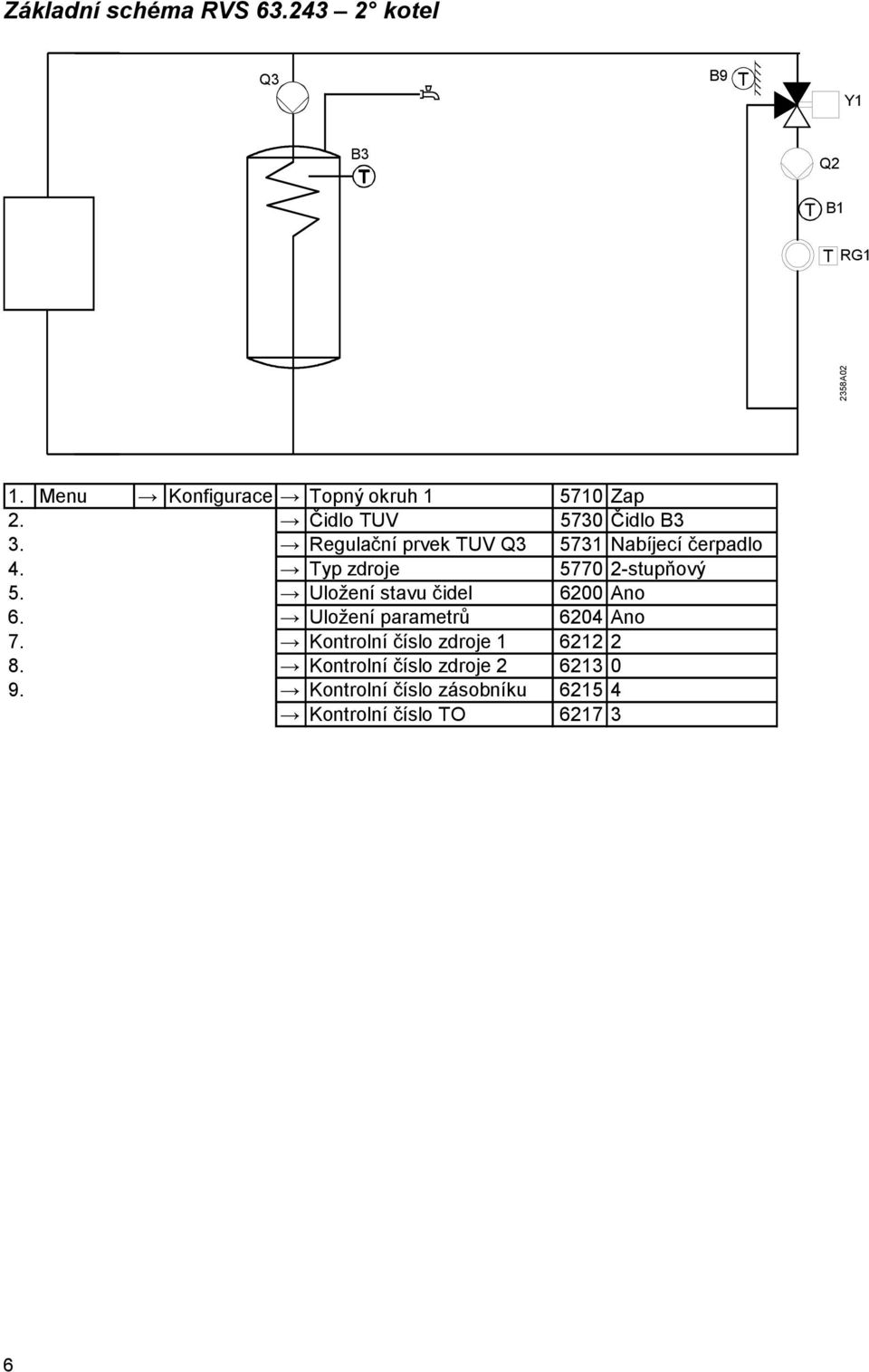

6 Základní schéma RVS kotel Q3 B9 Y1 B3 Q2 B1 RG1 2358A02 1. Menu Konfigurace Topný okruh Zap 2. Čidlo TUV 5730 Čidlo B3 3. Regulační prvek TUV Q Nabíjecí čerpadlo 4. Typ zdroje stupňový 5. Uložení stavu čidel 6200 Ano 6. Uložení parametrů 6204 Ano 7. Kontrolní číslo zdroje Kontrolní číslo zdroje Kontrolní číslo zásobníku Kontrolní číslo TO

7 Základní schéma kotel B9 RG1 Q2 2358A12 1. Menu Konfigurace Topný okruh Zap 2. Čidlo TUV 5730 Čidlo B3 3. Regulační prvek TUV Q Přepouštěcí ventil 4. Typ zdroje stupňový 5. Uložení stavu čidel 6200 Ano 6. Uložení parametrů 6204 Ano 7. Kontrolní číslo zdroje Kontrolní číslo zdroje Kontrolní číslo zásobníku Kontrolní číslo TO

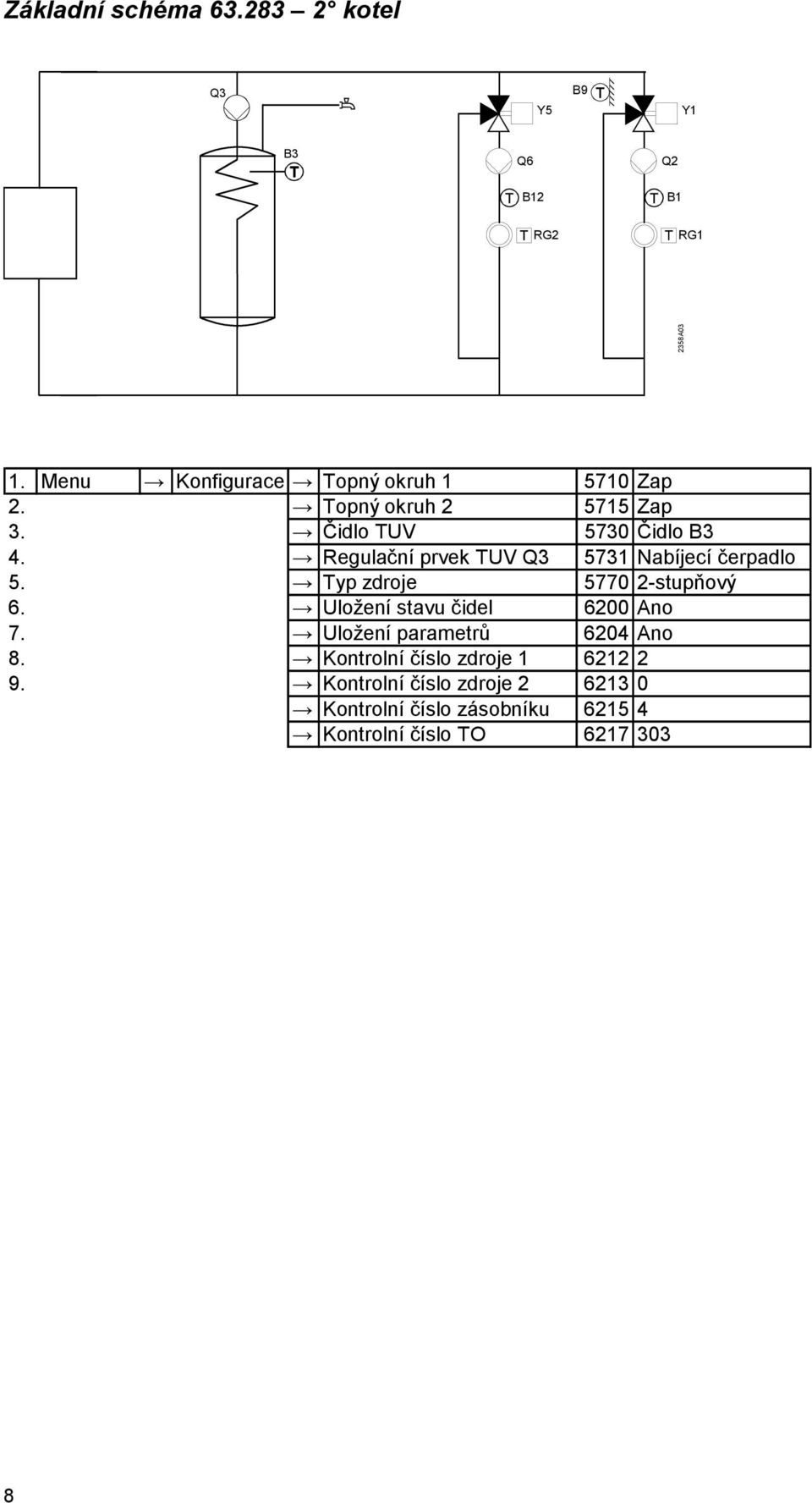

8 Základní schéma kotel Q3 Y5 B9 Y1 B3 Q6 Q2 B12 B1 RG2 RG1 2358A03 1. Menu Konfigurace Topný okruh Zap 2. Topný okruh Zap 3. Čidlo TUV 5730 Čidlo B3 4. Regulační prvek TUV Q Nabíjecí čerpadlo 5. Typ zdroje stupňový 6. Uložení stavu čidel 6200 Ano 7. Uložení parametrů 6204 Ano 8. Kontrolní číslo zdroje Kontrolní číslo zdroje Kontrolní číslo zásobníku Kontrolní číslo TO

9 Kotel 1 hořák 2354A05 1. Menu Konfigurace Typ kotle stupňový 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 4. Kontrolní číslo zdroje x01 1 hořák x03 1 hořák, čerpadlo kotle x05 1 hořák, čerpadlo bypasu x07 1 hořák, čerpadlo kotle, čerpadlo bypassu kontrolní číslo zdroje dle dalších parametrů x09 1 hořák, čerpadlo kotle, směšovač spátřečky Připojení funkce označení typ svorkovnice L1 Fáze hořáku P AGP8S.07A/109 Zem N Nulák T1 Fáze prvního stupně hořáku T2 První stupeň hořáku ZAP S3 Vstup hořáku Porucha 4 Vstup hořáku 1.stupeň provozovaný stupeň. 9

10 2 hořák jen RVS 63.xxx 2354A05 1. Menu Konfigurace Typ kotle stupňový 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 4. Kontrolní číslo zdroje x02 2 hořák x04 2 hořák, čerpadlo kotle x06 2 hořák, čerpadlo bypasu x08 2 hořák, čerpadlo kotle, čerpadlo bypassu x10 2 hořák, čerpadlo kotle, směšovač zpátečky kontrolní číslo zdroje dle dalších parametrů funkce označení typ svorkovnice L1 Fáze hořáku P AGP8S.07A/109 Zem N Nulák T1 Fáze hořáku 1.stupeň T2 Hořák 1.stupeň ZAP. S3 Vstup hořáku Porucha 4 Vstup hořáku 1. provozovaný stupeň. EX2 Vstup hořáku 1. provozovaný stupeň. Z AGP8S.04C/109 FX4 Fáze hořáku 2.stupeň (T6) QX4 Hořák 2.Stupeň VYP. (T7) QX4 (T8) Hořák 2.Stupeň ZAP. 10

11 3 bodový modulace nebo 010V jen RVS 63.xxx 2354A05 Modulovaný hořák 3bodově 1. Menu Konfigurace Typ kotle 2770 Modulovaný 3bod 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 4. Kontrolní číslo zdroje x11 Modulovaný hořák x12 Modulovaný hořák, čerpadlo kotle x13 Modulovaný hořák, čerpadlo bypasu x14 Modulovaný hořák, čerpadlo kotle, čerpadlo bypassu x15 Modulovaný hořák, čerpadlo kotle, směšovač zpátečky Připojení 3bodové modulace: funkce označení Typ svorkovnice L1 Fáze hořáku P AGP8S.07A/109 Zem N Nulák T1 Fáze uvolnění modulačního hořáku T2 Uvolnění modulačního hořáku S3 Vstup hořáku Porucha 4 Vstup hořáku Doba provozu QX1 Vzduchová klapka modulačního hořáku = U AGP8S.03C/109 ZAV. FX4 Fáze klapky modulačního hořáku = OTV Z AGP8S.04C/109 (T6) QX4 (T8) Vzduchová klapka modulačního hořáku = OTV 11

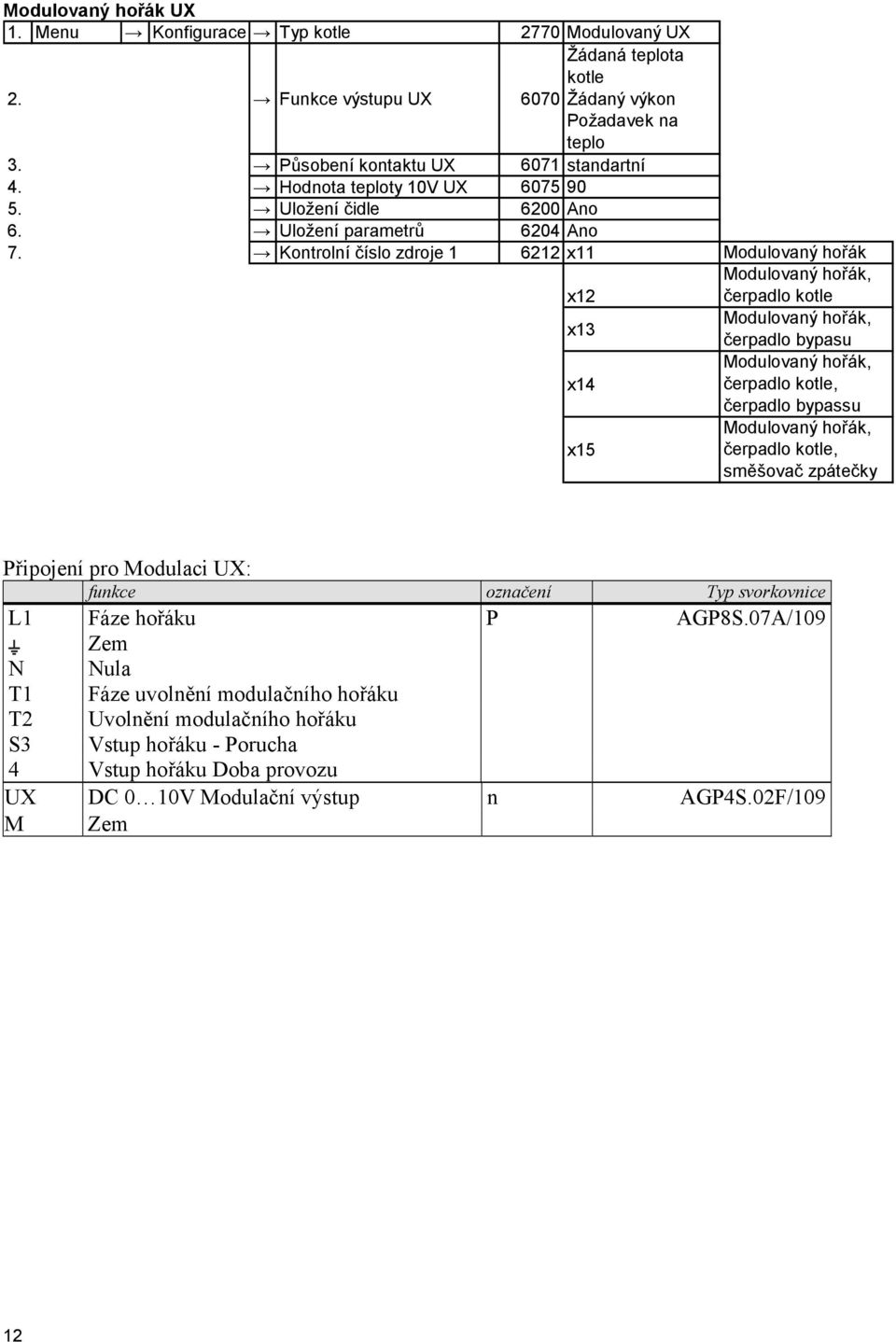

12 Modulovaný hořák UX 1. Menu Konfigurace Typ kotle 2770 Modulovaný UX 2. Funkce výstupu UX Žádaná teplota kotle 6070 Žádaný výkon Požadavek na teplo 3. Působení kontaktu UX 6071 standartní 4. Hodnota teploty 10V UX Uložení čidle 6200 Ano 6. Uložení parametrů 6204 Ano 7. Kontrolní číslo zdroje x11 Modulovaný hořák x12 Modulovaný hořák, čerpadlo kotle x13 Modulovaný hořák, čerpadlo bypasu x14 Modulovaný hořák, čerpadlo kotle, čerpadlo bypassu x15 Modulovaný hořák, čerpadlo kotle, směšovač zpátečky Připojení pro Modulaci UX: funkce označení Typ svorkovnice L1 Fáze hořáku P AGP8S.07A/109 Zem N Nula T1 Fáze uvolnění modulačního hořáku T2 Uvolnění modulačního hořáku S3 Vstup hořáku Porucha 4 Vstup hořáku Doba provozu UX DC 0 10V Modulační výstup n AGP4S.02F/109 M Zem 12

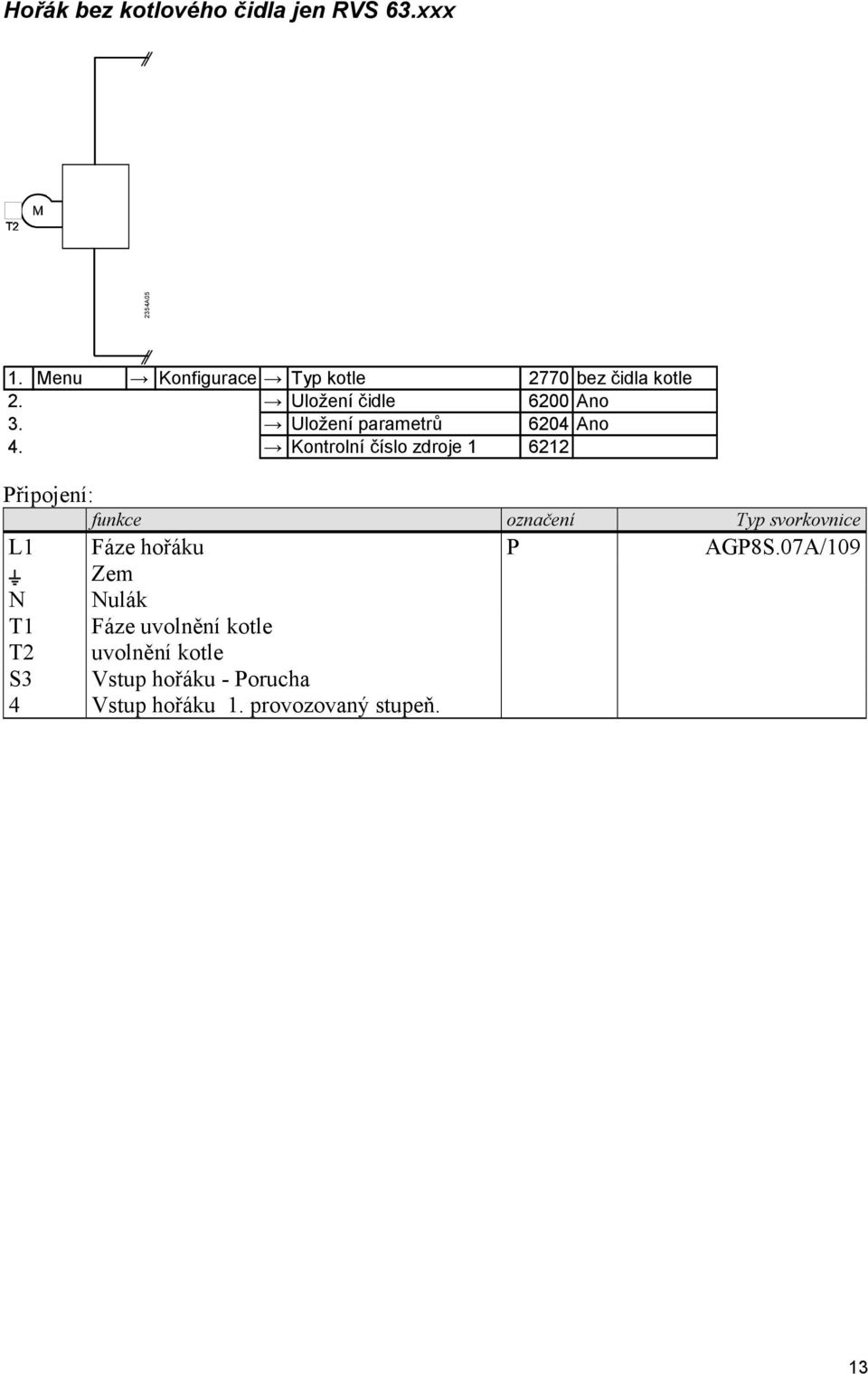

13 Hořák bez kotlového čidla jen RVS 63.xxx 2354A05 1. Menu Konfigurace Typ kotle 2770 bez čidla kotle 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 4. Kontrolní číslo zdroje Připojení: funkce označení Typ svorkovnice L1 Fáze hořáku P AGP8S.07A/109 Zem N Nulák T1 Fáze uvolnění kotle T2 uvolnění kotle S3 Vstup hořáku Porucha 4 Vstup hořáku 1. provozovaný stupeň. 13

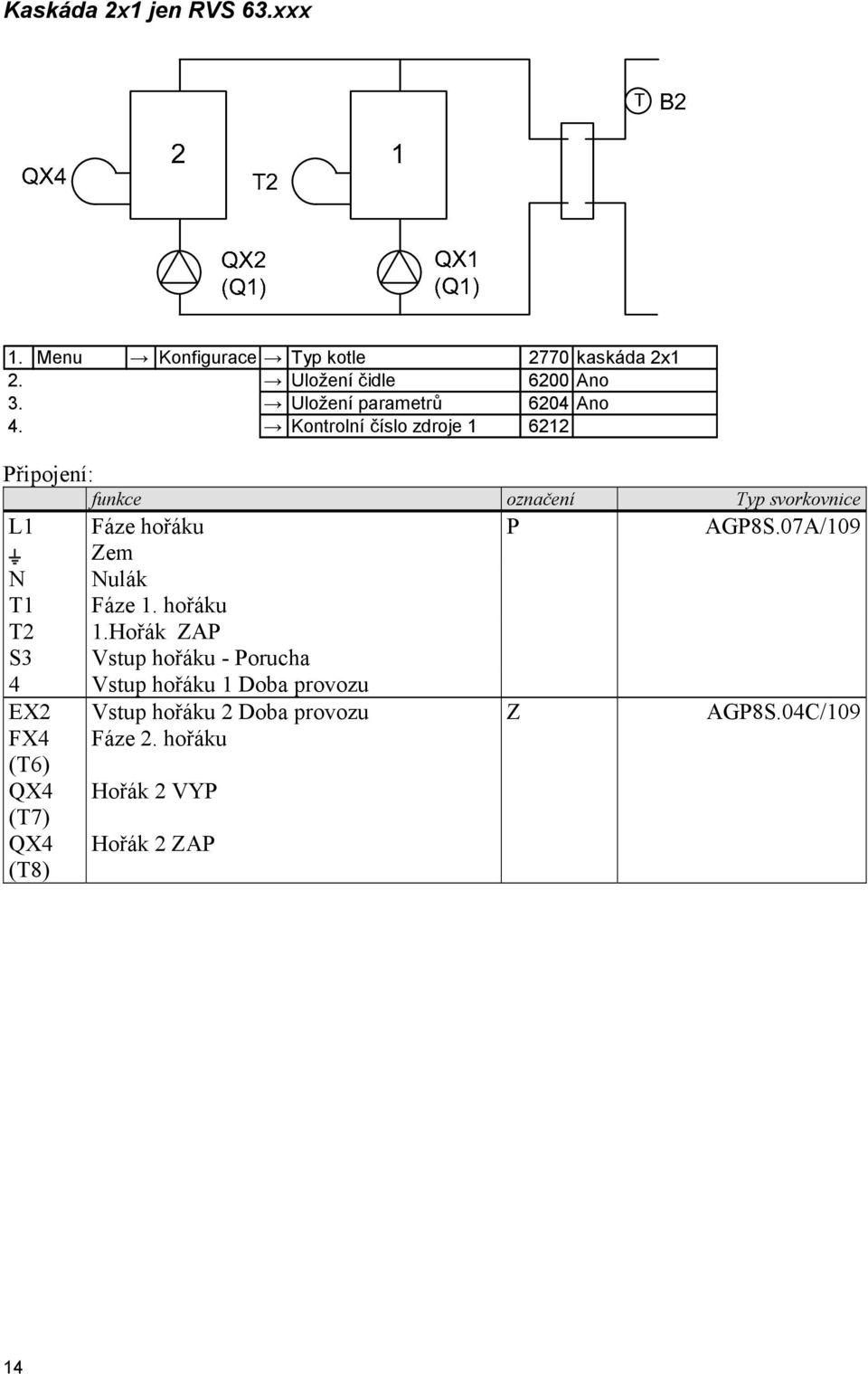

14 Kaskáda 2x1 jen RVS 63.xxx 1. Menu Konfigurace Typ kotle 2770 kaskáda 2x1 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 4. Kontrolní číslo zdroje Připojení: funkce označení Typ svorkovnice L1 Fáze hořáku P AGP8S.07A/109 Zem N Nulák T1 Fáze 1. hořáku T2 1.Hořák ZAP S3 Vstup hořáku Porucha 4 Vstup hořáku 1 Doba provozu EX2 Vstup hořáku 2 Doba provozu Z AGP8S.04C/109 FX4 Fáze 2. hořáku (T6) QX4 Hořák 2 VYP (T7) QX4 (T8) Hořák 2 ZAP 14

15 Čerpadlo kotle na dřevo B22 Q A22 1. Menu Konfigurace Výstup relé QXx Čerpadlo kotle na dřevo Q10 2. Vstup čidla BXx Čidlo teploty kotle na dřevo B22 3. Uložení čidle 6200 Ano 4. Uložení parametrů 6204 Ano Kotel na pevná 1 paliva, Kontrolní číslo zdroje čerpadlo kotle Kotel na pevná paliva, 2 čerpadlo kotle připojení zásobníku TUV 15

16 Kotlové čerpadlo Q1 B2 T2 Q1 2358A07 1. Menu Konfigurace Výstup relé QXx 2770 Čerpadlo kotle Q1 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 4. Kontrolní číslo zdroje x03 x04 x07 x08 x09 x10 x12 x14 x15 1stupňový hořák čerpadlo kotle 2stupňový hořák čerpadlo kotle 1stupňový hořák čerpadlo kotle čerpadlo bypassu 2stupňový hořák čerpadlo kotle čerpadlo bypassu 1stupňový hořák čerpadlo kotle směšovač zpátečky 2stupňový hořák čerpadlo kotle směšovač zpátečky Modulovaný hořák čeroadlo kotle Modulovaný hořák čerpadlo kotle čerpadlo bypassu Modulovaný hořák čerpadlo kotle Směšovač zpátečky 16

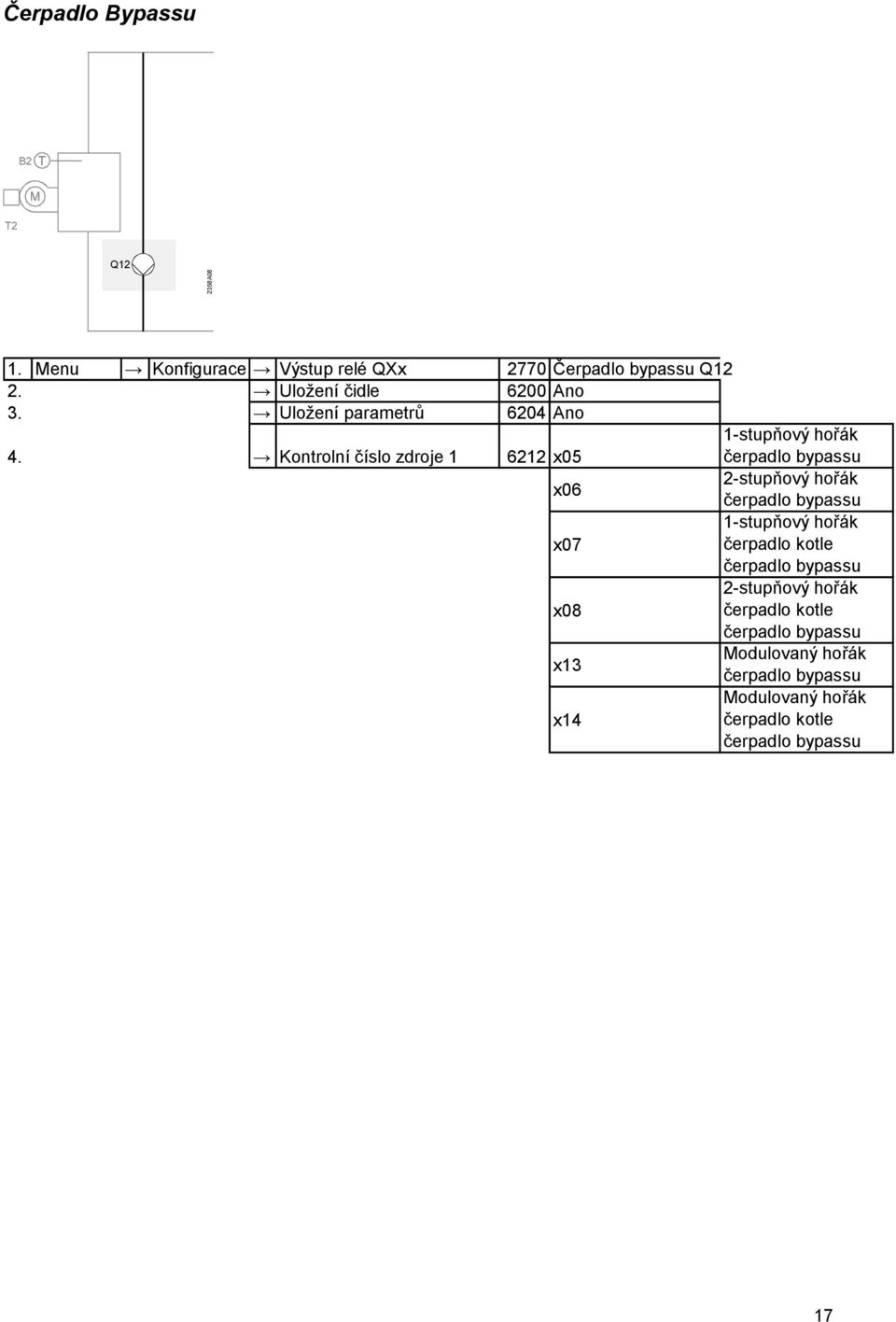

17 Čerpadlo Bypassu B2 T2 Q A08 1. Menu Konfigurace Výstup relé QXx 2770 Čerpadlo bypassu Q12 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 1stupňový hořák 4. Kontrolní číslo zdroje x05 čerpadlo bypassu x06 2stupňový hořák čerpadlo bypassu x07 1stupňový hořák čerpadlo kotle čerpadlo bypassu x08 2stupňový hořák čerpadlo kotle čerpadlo bypassu x13 Modulovaný hořák čerpadlo bypassu x14 Modulovaný hořák čerpadlo kotle čerpadlo bypassu 17

18 Čidlo teploty zpátečky do kotle B7 B2 T2 B7 2358A13 1. Menu Konfigurace Vstup čidla BXx Čidlo zpátečky B7 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano Spalinové čidlo B8 B2 B8 T2 Q1 2358A23 1. Menu Konfigurace Vstup čidla BXx Čidlo teploty spalin B8 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 18

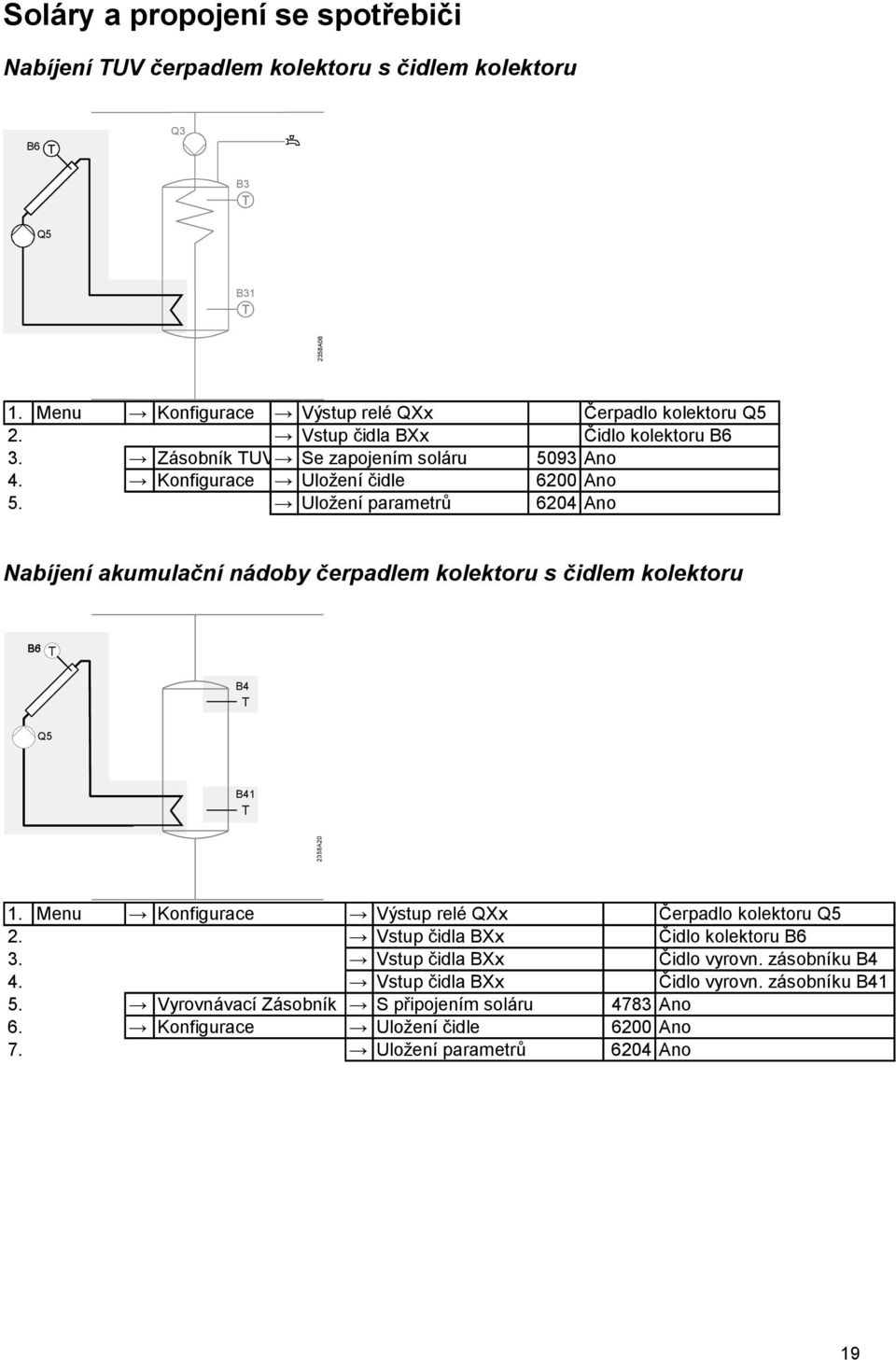

19 Soláry a propojení se spotřebiči Nabíjení TUV čerpadlem kolektoru s čidlem kolektoru B6 Q3 B3 Q5 B A06 1. Menu Konfigurace Výstup relé QXx Čerpadlo kolektoru Q5 2. Vstup čidla BXx Čidlo kolektoru B6 3. Zásobník TUV Se zapojením soláru 5093 Ano 4. Konfigurace Uložení čidle 6200 Ano 5. Uložení parametrů 6204 Ano Nabíjení akumulační nádoby čerpadlem kolektoru s čidlem kolektoru B4 Q5 B A20 1. Menu Konfigurace Výstup relé QXx Čerpadlo kolektoru Q5 2. Vstup čidla BXx Čidlo kolektoru B6 3. Vstup čidla BXx Čidlo vyrovn. zásobníku B4 4. Vstup čidla BXx Čidlo vyrovn. zásobníku B41 5. Vyrovnávací Zásobník S připojením soláru 4783 Ano 6. Konfigurace Uložení čidle 6200 Ano 7. Uložení parametrů 6204 Ano 19

20 Nabíjení zásobníků a bazénu přepínacími ventily jedním solárním kolektorem B6 B3 Q5 B K K8 2358A28 1. Menu Konfigurace Výstup relé QXx Čerpadlo kolektoru Q5 2. Výstup relé QXx Solární akční člen zásobníku K8 3. Výstup relé QXx Solární akční člen bazénu K18 4. Vstup čidla BXx Čidlo kolektoru B6 5. Vstup čidla BXx Čidlo bazénu B13 6. Vstup čidla BXx Čidlo vyrovn. Zásobníku B4 7. Vstup čidla BXx Čidlo vyrovn. Zásobníku B41 8. AVS 75 nebo vynecha Vstup čidla BXx Čidlo TUV B31 9. Solární akční člen 5840 Přepouštěcí ventil 10. Bazén S připojením soláru 2080 Ano 11. Vyrovnávací zásobník S připojením soláru 4783 Ano 12. Zásobník TUV Se zapojením soláru 5093 Ano 13. Konfigurace Uložení čidle 6200 Ano 14. Uložení parametrů 6204 Ano 20

21 Nabíjení zásobníků a bazénu přepínacími ventily dvěmi solárními kolektory B6 B61 B13 B4 B3 Q5 Q16 B41 B K K8 2358A26 1. Menu Konfigurace Výstup relé QXx Čerpadlo kolektoru Q5 2. Výstup relé QXx Solární akční člen zásobníku K8 3. Výstup relé QXx Solární akční člen bazénu K18 4. Výstup relé QXx Čerpadlo kolektoru 2 Q16 5. Vstup čidla BXx Čidlo kolektrou 2 B61 6. Vstup čidla BXx Čidlo kolektoru B6 7. Vstup čidla BXx Čidlo bazénu B13 8. Vstup čidla BXx Čidlo vyrovn. Zásobníku B4 9. AVS 75 nebo vynechat Vstup čidla BXx Čidlo vyrovn. Zásobníku B AVS 75 nebo vynechat Vstup čidla BXx Čidlo TUV B Solární akční člen 5840 Přepouštěcí ventil 12. Bazén S připojením soláru 2080 Ano 13. Vyrovnávací zásobník S připojením soláru 4783 Ano 14. Zásobník TUV Se zapojením soláru 5093 Ano 15. Konfigurace Uložení čidle 6200 Ano Uložení parametrů 6204 Ano 21

22 Nabíjení zásobníků a bazénu nabíjecími čerpadly jedním solárním kolektorem B3 B6 Q5 K18 K8 B31 K9 2358Z35 1. Menu Konfigurace Výstup relé QXx Čerpadlo kolektoru Q5 2. Výstup relé QXx Solární akční člen zásobníku K8 3. Výstup relé QXx Solární akční člen bazénu K18 4. Výstup relé QXx Sol. čerpadlo ext. výměníku K9 5. Vstup čidla BXx Čidlo kolektoru B6 6. Vstup čidla BXx Čidlo bazénu B13 7. Vstup čidla BXx Čidlo vyrovn. Zásobníku B4 8. Vstup čidla BXx Čidlo vyrovn. Zásobníku B41 9. AVS 75 nebo vynecha Vstup čidla BXx Čidlo TUV B Solární akční člen 5840 Nabíjecí čerpadlo 11. Exrení sol. výměník 5841 Společný 12. Bazén S připojením soláru 2080 Ano 13. Vyrovnávací zásobník S připojením soláru 4783 Ano 14. Zásobník TUV Se zapojením soláru 5093 Ano 15. Konfigurace Uložení čidle 6200 Ano 16. Uložení parametrů 6204 Ano 22

23 Nabíjení zásobníků a bazénu nabíjecími čerpadly dvěma solárními kolektory B6 B61 B13 B4 B3 Q5 Q16 K18 B41 K8 B31 K9 2358A27 1. Menu Konfigurace Výstup relé QXx Čerpadlo kolektoru Q5 2. Výstup relé QXx Solární akční člen zásobníku K8 3. Výstup relé QXx Solární akční člen bazénu K18 4. Výstup relé QXx Čerpadlo kolektoru 2 Q16 5. AVS 75 Výstup relé QXx Sol. čerpadlo ext. výměníku K9 6. Vstup čidla BXx Čidlo kolektrou 2 B61 7. Vstup čidla BXx Čidlo kolektoru B6 8. Vstup čidla BXx Čidlo bazénu B13 9. Vstup čidla BXx Čidlo vyrovn. Zásobníku B4 10. AVS 75 Vstup čidla BXx Čidlo vyrovn. Zásobníku B AVS 75 Vstup čidla BXx Čidlo TUV B Solární akční člen 5840 Nabíjecí čerpadlo 13. Externí sol. výměník 5841 Společný 14. Bazén S připojením soláru 2080 Ano 15. Vyrovnávací zásobník S připojením soláru 4783 Ano 16. Zásobník TUV Se zapojením soláru 5093 Ano 17. Konfigurace Uložení čidle 6200 Ano 18. Uložení parametrů 6204 Ano 23

24 Zásobník Cirkulace TUV Q3 B39 B3 Q4 2358A04 1. Menu Konfigurace Výstup relé QXx Cirkulační čerpadlo C4 2. Vstup čidla BXx Čidlo cirkulace TUV B39 3. Uložení čidle 6200 Ano 4. Uložení parametrů 6204 Ano TUV s připojením elektrospirály Q3 B3 K6 2358A05 1. Menu Konfigurace Výstup relé QXx El. topná spirálatuv K6 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 24

25 Přepínací ventil zdroje pro Aku. Nádobu Y4 B4 B A21 1. Menu Konfigurace Výstup relé QXx Blokovací ventil zdroje Y4 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano Čidlo TUV B31 Q3 B3 B A11 1. Menu Konfigurace Vstup čidla BXx Čidlo TUV B31 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano 25

26 Čerpadlo TOP Q20 RG1 2358A10 1. Menu Konfigurace Výstup relé QXx Čerpadlo TOP Q20 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano Podávací čerpadlo Q4 2358A24 Q14 1. Menu Konfigurace Výstup relé QXx Cirkulační čerpadlo Q4 2. Uložení čidle 6200 Ano 3. Uložení parametrů 6204 Ano Přepínací ventil bazénu K18 B6 Q A29 K18 1. Menu Konfigurace Výstup relé QXx Solární akční člen Bazénu K18 2. Vstup čidla BXx Čidlo Bazénu B13 3. Solární akční člen 5840 Přepouštěcí ventil 4. Uložení čidle 6200 Ano 5. Uložení parametrů 6204 Ano 26

27 Hydraulická odbočka B A25 Menu Konfigurace Vstup čidla BXx Společné čidlo Náběhu B10 Uložení čidle 6200 Ano Uložení parametrů 6204 Ano Čerpadlo H1 / 2 / 3 Q15/18/ A09 1. Menu Konfigurace Výstup relé QXx Čerpadlo H1 Q15 Čerpadlo H2 Q18 Čerpadlo H3 Q19 2. Vstup čidla BXx 3. Solární akční člen 5840 Přepouštěcí ventil 4. Uložení čidle 6200 Ano 5. Uložení parametrů 6204 Ano 27

28 Funkce rozšiřujícího modulu / směšovací skupiny multifunkční využití směšovaného okruhu Směšovaný topný okruh B9 Y5 Q6 B12 RG1/2 2358A17 Nelze u rozšiřujícího modulu připojeného k RVS Využití regulátoru: Menu Konfigurace Topný okruh Topný okruh Zap 2. Funkce skupiny směšovače 1 Funkce skupiny směšovače TO1 TO2 3. Uložení stavu čidel 6200 Ano 4. Uložení parametrů 6204 Ano Využití rozšiřujícího modulu AVS Menu Konfigurace Topný okruh Topný okruh Zap 2. Funkce rozšiřujícího modulu 1 Funkce rozšiřujícího modulu TO1 TO2 3. Uložení stavu čidel 6200 Ano 4. Uložení parametrů 6204 Ano 28

29 Udržování teploty zpátečky B2 T8 T2 B7 Q1 2358A18 Y7 Využití regulátoru: 1. Menu Konfigurace Funkce skupiny směšovače 1 Funkce skupiny směšovače Uložení stavu čidel 6200 Ano 3. Uložení parametrů 6204 Ano Využití rozšiřujícího modulu AVS Menu Konfigurace Funkce rozšiřujícího modulu Regulace teploty 1. Funkce rozšiřujícího modulu zpátečky 3. Uložení stavu čidel 6200 Ano 4. Uložení parametrů 6204 Ano Regulace teploty zpátečky Solár do TUV B6 Q3 B3 Q5 B A06 Využití rozšiřujícího modulu AVS Menu Konfigurace Výstup relé QXxx Čerpadlo kolektoru Q5 2. Vstup čidla BXxx Čidlo kolektoru B6 3. Vstup čidla BXxx Čidlo TUV B31 4. Zásobník TUV Se zapojením soláru 5093 Ano 5. Konfigurace Uložení čidle 6200 Ano Uložení parametrů 6204 Ano 29

30 Předregulátor Y19 Q14 B A19 Využití regulátoru: 1. Menu Konfigurace Funkce skupiny směšovače 1 Funkce skupiny směšovače Uložení stavu čidel 6200 Ano 3. Uložení parametrů 6204 Ano Využití rozšiřujícího modulu AVS Menu Konfigurace Funkce rozšiřujícího modulu Předregulátor 1. Funkce rozšiřujícího modulu podáv. čerpadlo 3. Uložení stavu čidel 6200 Ano 4. Uložení parametrů 6204 Ano Předregulátor, podáv. čerpadlo 30

31 Předregulace TUV Y31 Q3 B35 B3 B A30 Využití regulátoru: 1. Menu Konfigurace Funkce skupiny směšovače 1 Funkce skupiny směšovače 2 2. Uložení stavu čidel 6200 Ano 3. Uložení parametrů 6204 Ano Využití rozšiřujícího modulu AVS Předregulace TUV Menu Konfigurace Funkce rozšiřujícího modulu Funkce rozšiřujícího modulu Předregulace TUV 3. Uložení stavu čidel 6200 Ano 4. Uložení parametrů 6204 Ano 31

32 Průtokový ohřev TUV B39 B38 Y33 Q34 Využití regulátoru: 2358A31 1. Menu Konfigurace Funkce skupiny směšovače 1 Funkce skupiny směšovače Uložení stavu čidel 6200 Ano 3. Uložení parametrů 6204 Ano Využití rozšiřujícího modulu AVS Menu Konfigurace Funkce rozšiřujícího modulu Průtokový ohřev 1. Funkce rozšiřujícího modulu TUV 3. Uložení stavu čidel 6200 Ano 4. Uložení parametrů 6204 Ano průtokový ohřev TUV 32

33 Udržování teploty zpátečky v kaskádě B A32 B70 Q25 Využití regulátoru: Y25 1. Menu Konfigurace Funkce skupiny směšovače 1 Funkce skupiny směšovače Uložení stavu čidel 6200 Ano 3. Uložení parametrů 6204 Ano Využití rozšiřujícího modulu AVS Regulace zpátečky kaskády Menu Konfigurace Funkce rozšiřujícího modulu 1 Funkce rozšiřujícího modulu Regulace zpátečky kaskády Uložení stavu čidel 6200 Ano Uložení parametrů 6204 Ano Tabulka svorkového zapojení: propojení QX21 QX22 QX23 BX21 BX22 H2 Multifunkční * * * * * * TO 2 Y5 Y6 Q6 B12 * * Teplota zpátečky Y7 Y8 Q1 B7 * * Solár TUV * * Q5 B6 B31 * Předregulace Y19 Y20 Q14 B15 * * Předregulace TUV Y31 Y32 Q3 B35 * * Průtokový ohřev TUV Teplota zpátečky kaskády Y33 Y34 Q34 B38 B39 Přepínací ventil Y25 Y26 Q25 B70 B10 * Okruh chlazení 1 Y23 Y24 Q24 B16 * * 33

34 Svorkovnice Připojovací svorky RVS U T S R Q P N L 2354Z08 QX1 N Y2 N Y1 Q2 N Q3 N SK2 SK1 4 S3 T2 T1 N L1 S3 L1 N L RVS43.143/ A S PRVS13.143/109 M BX2 M BX1 M B1 M H1 M B9 M B3 M B2 G+ CL CL+ CL CL+ MB DB n n p n k h f b b a X50 X60 X30 BSB G+ CL CL+ b Panel kotle N PE L RVS Error indication von FA von STB STB Hlavní vypínac MFO 1 Mix TO1 TOP TUVP Safety loop Hořák QX1PE N Y2 PE N Y1 Q2 PE N Q3 PE N SK2 SK1 4 S3 T2 T1 N PE L1 S3 L1 N PE L 230V 5V 230V 5V RFmodul BSB LPB M BX2 M BX1 M B1 M H1 M B9 M B3 M B2 T kotle T TUV T venk (010 V in) TTO1 MFS1 MFS2 G+ CL CL+ CL CL+ MB DB RU1a RU2a RU1b LPB BSB GND Entriegelung IDENT U12VEXT pro rozširující modul BSB GND IDENT U12VExt pro HMI LEDKF Entriegelung TasteKF/TÜV LEDStörung NC 34

35 Připojovací svorky RVS Z U U U T S R Q P N L 2354Z06 QX4 QX4 FX 4 EX2 QX3 N QX2 N QX1 N Y2 N Y1 Q2 N Q3 N SK2 SK1 4 S3 T2 T1 N L1 S3 L1 N L RVS63.243/109 S PRVS63.283/109 BSB LPB M UX M BX4 M BX3 M H3 M BX2 M BX1 M B1 M H1 M B9 M B3 M B2 G+ CL CL+ CL CL+ CL CL+ MB DB n n n n n n p n k h f b b b a X50 X60 X30 BSB G+ CL CL+ b Panel kotle N PE L RVS Error indication von FA von STB STB Hlavní vypína MFO4 MFO3 MFO2 MFO1 Mix TO1 TOP TUVP Safety loop Hořák QX4 QX4 FX4 EX2 QX3 PE N QX2 PE N QX1 PE N Y2 PE N Y1 Q2 PE N Q3 PE N SK2 SK1 4 S3 T2 T1 N PE L1 S3 L1 N PE L 230V 5V 230V 5V 230V 5V RFmodule BSB LPB M UX M BX4 M BX3 M H3 M BX2 M BX1 M B1 M H1 M B9 M B3 M B2 T kotel T TUV T venk (010 V in) T TO 1 MFS1 MFS2 (010 V in) MFS3 MFS4 010 V out G+ CL CL+ CL CL+ CL CL+ MB DB RU1a RU1b RU2a LPB BSB GND Entriegelung IDENT U12VEXT pro rozširující modul BSB GND pro HMI IDENT U12VExt LEDKFTÜV Entriegelung NC TasteKF/TÜV LEDStörung 35

36 Připojovací svorky RVS Z U U T S U T S R Q P N L 2354Z07 QX4 QX4 FX4 EX2 QX3 N QX2 N Y6 N Y5 Q6 N QX1 N Y2 N Y1 Q2 N Q3 N SK2 SK1 4 S3 T2 T1 N L1 S3 L1 N L RVS63.283/109 S PRVS63.283/109 M UX M BX4 M BX3 M H2 M B12 M BX2 M BX1 M B1 M H1 M B9 M B3 M B2 G+ CL CL+ CL CL+ CL CL+ MB DB n n n n p n n p n k h f b b b a X50 X60 X30 BSB G+ CL CL+ b Panel kotle N PE L RVS Error indication von FA von STB STB Hlavní vypína MFO4 MFO3 MFO2 Mix TO2 TO2P MFO1 Mix TO1 TOP TUVP Safety loop Hořák QX4 QX4 FX4 EX2 QX3 PE N QX2 PE N Y6 PE N Y5 Q6 PE N QX1 PE N Y2 PE N Y1 Q2 PE N Q3 PE N SK2 SK1 4 S3 T2 T1 N PE L1 S3 L1 N PE L 230V 5V 230V 5V 230V 5V RFmodul BSB LPB M UX M BX4 M BX3 M H3 M B12 M BX2 M BX1 M B1 M H1 M B9 M B3 M B2 T kotel T TUV T venk (010 V in) T TO 1 MFS1 MFS2 T TO 2 (010 V in) MFS3 MFS4 010 V out G+ CL CL+ CL CL+ CL CL+ MB DB RU1a RU1b RU2a LPB BSB GND Entriegelung IDENT U12VEXT pro rozširující modul BSB GND pro HMI IDENT U12VExt LEDKFTÜV Entriegelung NC TasteKF/TÜV LEDStörung 36

37 Seznam svorek Síťové napětí Použití Zástrčka Typ zástrčky L Fáze základní jednotky AC 230 V N L AGP4S.05A/109 Ochranný vodič N Nula L1 Fáze hořáku AC 230 V S3 Výstup poruchy hořáku L1 Fáze hořáku P AGP8S.07A/109 Ochranný vodič N Nula T1 Hořák 1. stupeň ZAP T2 Fáze hořáku 1. stupeň S3 Vstup poruchy hořáku 4 Provozní hodiny vstupu 1. stupně hořáku SK1 Bezpečnostní topný okruh Q AGP8S.02E/109 SK2 Bezpečnostní topný okruh N Nula R AGP8S.03A/109 Ochranný vodič Q3 Nabíjecí čerpadlo / přepouštěcí ventil TUV N Nula S AGP8S.03B/109 Ochranný vodič Q2 Čerpadlo 1. topného okruhu Y1 Směšovač 1. topného okruhu otevírá T AGP8S.04B/109 N Nula Ochranný vodič Y2 Směšovač 1. topného okruhu zavírá N Nula U AGP8S.03C/109 Ochranný vodič QX1 1. multifunkční výstup N Nula S AGP8S.03B/109 Ochranný vodič Q6 Čerpadlo 2. topného okruhu Y5 Směšovač 2. topného okruhu otevírá T AGP8S.04B/109 N Nula Ochranný vodič Y6 Směšovač 2. topného okruhu zavírá N Nula U AGP8S.03C/109 Ochranný vodič QX2 2. multifunkční výstup N Nula U AGP8S.03C/109 Ochranný vodič QX3 3. multifunkční výstup EX2 Multifunkční vstup Z AGP8S.04C/109 FX4 Fáze 4. multifunkčního výstupu (T6) (Fáze hořáku 2.stupeň) QX4 4. Multifunkční výstup VYP (T7) (Hořák 2.stupeň VYP) QX4 4. Multifunkční výstup ZAP (T8) (Hořák 2.stupeň ZAP) 37

38 Malé napětí Použití Zástrčka Typ zástrčky BSB Servisní nástroj OCI700 LPB LPB X60 Rádiový modul AVS X50 Rozšiřující modul AVS AVS82.490/109 X30 Obslužná jednotka / řídící panel kotle AVS82.491/109 DB Data LPB AGP4S.02H/109 MB Nula LPB CL+ Data BSB AGP4S.02A/109 CL Nula BSB b CL+ Data prostorového přístroje 2 AGP4S.02A/109 CL Nula prostorového přístroje 2 b CL+ Data prostorového přístroje 1 AGP4S.02A/109 CL Nula prostorového přístroje 1 b AGP4S.03D/109 G+ Napájení prostorového přístroje 12V B2 Čidlo teploty kotle AGP4S.02B/109 M Nula f B3 Horní čidlo teplé užitkové vody AGP4S.02C/109 M Nula h B9 Čidlo venkovní teploty AGP4S.02D/109 M Nula k H1 Digitální /0..10V vstup AGP4S.02F/109 M Nula n B1 Čidlo teploty náběhu 1. topného okruhu AGP4S.02G/109 M Nula p BX1 Multifunkční vstup čidla 1 AGP4S.02F/109 M Nula n BX2 Multifunkční vstup čidla 2 AGP4S.02F/109 M Nula n B12 Čidlo teploty náběhu 2. topného okruhu AGP4S.02G/109 M Nula p H2 Digitální vstup l/0..10v AGP4S.02F/109 M Nula n BX3 Multifunkční vstup čidla 3 n AGP4S.02F/109 M Nula BX4 Multifunkční vstup čidla 4 n AGP4S.02F/109 M Nula UX DC 0 10V výstup n AGP4S.02F/109 M Nula 38

39 Řádky regulátoru Tabulka zobrazuje všechna nastavení, která jsou k dispozici až do úrovně projektování. I tady jsou však některé obslužné řádky skryté v závislosti na typu přístroje. E = konečný uživatel I = uvedení do provozu F = odborník na vytápění ZN = obslužný řádek Obslužný řádek Úroveň Funkce Standardní hodnota Minimum Maximum Jednotka Čas a datum 1 E Hodiny / minuty 00:00 23:59 hh:mm 2 E Měsíc, den dd.mm 3 E Rok rrrr 5 F Začátek letního času dd.mm 6 F Konec letního času dd.mm Obslužná jednotka 20 E Jazyk Česky Slovensky Polsky Turecky Žádný 22 F Info Dočasně Trvale 26 F Zablokování obsluhy 27 F Zablokování programování 28 F Přímé přestavení Automatické ukládání Ukládání s potvrzením 30 O Uložit základní nastavení Ano Ne 31 O Aktivace základního nastavení Ano Ne 40 1) I Použití jako Prostor. přístroj 1 Prostor. přístroj 2 Prostor. přístroj P Obslužný přístroj 1 Obslužný přístroj 2 Obslužný přístroj P Servisní jednotka 42 1) I Přiřazení prostorového přístroje 1 Topný okruh 1 Topný okruh 1 a 2 Topný okruh 1 a P Všechny topné okruhy 44 I Provoz TO2 Společně s TO1 Nezávisle 46 I Provoz TOP Společně s TO 1 Nezávisle 48 1) I Působení prezenční tlačítko Žádný Topný okruh 1 Topný okruh 2 Společně Česky Dočasně Vyp Vyp Ukládání s potvrzením Ne Ne Prostorový přístroj 1 Topný okruh 1 Společně s TO1 Společně s TO1 Topný okruh ) F Kalibrace čidla prostorové teploty C 70 F Verze přístroje

40 Obslužný řádek Úroveň Funkce Standardní hodnota Minimum Maximum Jednotka Rádio 120 I Spojení Ne Ano 121 I Režim testu 130 I Prostorový přístroj 1 chybí připraven bez příjmu výměna baterií 131 I Prostorový přístroj 2 chybí připraven bez příjmu výměna baterií 132 I Prostorový přístroj Č chybí připraven bez příjmu výměna baterií 133 I Čidlo venkovní teploty chybí připraven bez příjmu výměna baterií 134 I Zesilovač chybí připraven bez příjmu výměna baterií 135 I Obslužná jednotka 1 chybí připraven bez příjmu výměna baterií 136 I Obslužná jednotka 2 chybí připraven bez příjmu výměna baterií 137 I Obslužná jednotka Č chybí připraven bez příjmu výměna baterií 138 I Servisní jednotka chybí připraven bez příjmu výměna baterií 140 I Smazat všechny přístroje Ne Ano Ne Vyp Ne Časový program topného okruhu E Předvolba Po Ne Po Ne Po Pá So Ne Po Út St Čt Pá So Ne 501 E 1. fáze zap 6:00 00:00 24:00 hh:mm 502 E 1. fáze vyp 22:00 00:00 24:00 hh:mm 503 E 2. fáze zap 24:00 00:00 24:00 hh:mm 504 E 2. fáze vyp 24:00 00:00 24:00 hh:mm 505 E 3. fáze zap 24:00 00:00 24:00 hh:mm 506 E 3. fáze vyp 24:00 00:00 24:00 hh:mm 516 E Standardní hodnoty Ne Ano Ne Časový program topného okruhu E Předvolba Po Ne Po Ne Po Pá So Ne Po Út St Čt Pá So Ne 521 E 1. fáze zap 6:00 00:00 24:00 hh:mm 522 E 1. fáze vyp 22:00 00:00 24:00 hh:mm 523 E 2. fáze zap 24:00 00:00 24:00 hh:mm 524 E 2. fáze vyp 24:00 00:00 24:00 hh:mm 525 E 3. fáze zap 24:00 00:00 24:00 hh:mm 526 E 3. fáze vyp 24:00 00:00 24:00 hh:mm 536 E Standardní hodnoty Ne 40

41 Obslužný řádek Úroveň Funkce Standardní hodnota Minimum Maximum Jednotka Ne Ano Časový program TO 3 / TOP 540 E Předvolba Po Ne Po Ne Po Pá So Ne Po Út St Čt Pá So Ne 541 E 1. fáze zap 6:00 00:00 24:00 hh:mm 542 E 1. fáze vyp 22:00 00:00 24:00 hh:mm 543 E 2. fáze zap 24:00 00:00 24:00 hh:mm 544 E 2. fáze vyp 24:00 00:00 24:00 hh:mm 545 E 3. fáze zap 24:00 00:00 24:00 hh:mm 546 E 3. fáze vyp 24:00 00:00 24:00 hh:mm 556 E Standardní hodnoty Ne Ano Ne Časový program 4 / TUV 560 E Předvolba Po Ne Po Ne Po Pá So Ne Po Út St Čt Pá So Ne 561 E 1. fáze zap 6:00 00:00 24:00 hh:mm 562 E 1. fáze vyp 22:00 00:00 24:00 hh:mm 563 E 2. fáze zap 24:00 00:00 24:00 hh:mm 564 E 2. fáze vyp 24:00 00:00 24:00 hh:mm 565 E 3. fáze zap 24:00 00:00 24:00 hh:mm 566 E 3. fáze vyp 24:00 00:00 24:00 hh:mm 576 E Standardní hodnoty Ne Ano Ne Časový program E Předvolba Po Ne Po Ne Po Pá So Ne Po Út St Čt Pá So Ne 601 E 1. fáze zap 6:00 00:00 24:00 hh:mm 602 E 1. fáze vyp 22:00 00:00 24:00 hh:mm 603 E 2. fáze zap 24:00 00:00 24:00 hh:mm 604 E 2. fáze vyp 24:00 00:00 24:00 hh:mm 605 E 3. fáze zap 24:00 00:00 24:00 hh:mm 606 E 3. fáze vyp 24:00 00:00 24:00 hh:mm 616 E Standardní hodnoty Ne Ano Ne Prázdniny TO E Předvolba Perioda 1 Perioda 1 Perioda 2 Perioda 3 Perioda 4 Perioda 5 Perioda 6 Perioda 7 Perioda E Začátek dd.mm 643 E Konec dd.mm 648 E Provozní úroveň Protimrazová ochrana Útlum Protimrazová ochrana 41

42 Prázdniny TO E Předvolba Perioda 1 Perioda 1 Perioda 2 Perioda 3 Perioda 4 Perioda 5 Perioda 6 Perioda 7 Perioda E Začátek dd.mm 653 E Konec dd.mm 658 E Provozní úroveň Protimrazová ochrana Tlumená Protimrazová ochrana Prázdniny TO P 661 E Předvolba Perioda 1 Perioda 1 Perioda 2 Perioda 3 Perioda 4 Perioda 5 Perioda 6 Perioda 7 Perioda E Začátek dd.mm 663 E Konec dd.mm 668 E Provozní úroveň Protimrazová ochrana Tlumená Protimrazová ochrana Topný okruh E Komfortní žádaná teplota 20.0 ř. 712 ř 716 C 712 E Útlumová žádaná teplota 16 ř 714 ř 710 C 714 E Protimrazová teplota ř 712 C 716 F Maximální komfortní žádaná teplota 35.0 ř C 720 E Strmost topné křivky F Posun topné křivky C 726 F Adaptace topné křivky Vyp 730 E Automatika přepínání léto/zima 18 / 8 30 C 732 F Denní topná mez 3 / C 740 I Minimální žádaná teplota náběhu 8 8 ř 741 C 741 I Maximální žádaná teplota náběhu 80 ř C 750 I Vliv prostoru 20 / % 760 F Spínací Diference T prostoru 1 / C 761 O Topná mez u prost. Regulátoru /100 0 při 100% na ř. % F Rychlé natopení 5 / 0 20 C 780 O Rychlý útlum Vyp Na útlumovou teplotu Na protimrazovou teplotu Na útlumovou teplotu 790 F optimální zapnutí min 791 F optimální vypnutí min 800 F Začátek zvyšování útlum. žádané / C teploty 801 F Konec zvyšování útlum. žádané ř 800 C teploty 820 F Ochr. čerpadla top. okruhu proti Zap C přehřátí 830 F Převýšení na směšovači C 42
