1 Cvičení LabVIEW TM Core 2 Verze softwaru ke kurzu 2010 Edice Srpen 2010 Číslo dílu B-0132 Cvičení LabVIEW Core 2 Autorské právo National Instruments Corporation. Všechna práva vyhrazena. Podle autorského zákona není dovoleno bez předchozího písemného souhlasu National Instruments Corporation pořizovat rozmnoženiny této publikace nebo její části ani ji nebo její část jakýmkoliv způsobem šířit, ať již elektronicky či mechanicky, včetně pořizování fotokopií, nahrávání, uchovávání v informačním vyhledávacím systému či překládání. National Instruments respektuje duševní vlastnictví třetích osob a proto žádáme naše uživatele, aby je respektovali také. NI software je chráněn autorským právem a dalšími zákony na ochranu duševního vlastnictví. Tam, kde je NI software užíván k pořizování rozmnoženin softwaru a jiných materiálů patřících třetím osobám, jste oprávněni NI software používat pouze k pořizování rozmnoženin těch materiálů, jejichž rozmnoženiny je možné pořizovat v souladu s podmínkami stanovenými aplikovatelnou licencí nebo v souladu s jinými právními omezeními. For components used in USI (Xerces C++, ICU, HDF5, b64, Stingray, and STLport), the following copyright stipulations apply. For a listing of the conditions and disclaimers, refer to either the USICopyrights.chm or the Copyrights topic in your software. Xerces C++. This product includes software that was developed by the Apache Software Foundation ( Copyright 1999 The Apache Software Foundation. All rights reserved. ICU. Copyright International Business Machines Corporation and others. All rights reserved. HDF5. NCSA HDF5 (Hierarchical Data Format 5) Software Library and Utilities Copyright 1998, 1999, 2000, 2001, 2003 by the Board of Trustees of the University of Illinois. All rights reserved. b64. Copyright , Matthew Wilson and Synesis Software. All Rights Reserved. Stingray. This software includes Stingray software developed by the Rogue Wave Software division of Quovadx, Inc. Copyright , Quovadx, Inc. All Rights Reserved. STLport. Copyright Boris Fomitchev Ochranné známky LabVIEW, National Instruments, NI, ni.com, logo společnosti National Instruments a logo Orla jsou označení chráněná ochrannými známkami společnosti National Instruments Corporation. Ostatní ochranné známky zapsané ve prospěch společnosti National Instruments naleznete v Trademark Information na ni.com/trademarks. Jiná označení a názvy výrobků a společností zde uvedená jsou chráněna ochrannými známkami nebo se jedná o chráněná obchodní jména příslušných společností. Členové programu National Instruments Alliance Partner Program jsou obchodní entity nezávislé na National Instruments a vztah mezi nimi a National Instruments není vztahem zastoupení, sdružením ani se nejedná o společný podnik. Patenty Patenty chránící výrobky/technologie National Instruments naleznete umístěny v: Help»Patents ve vašem softwaru, soubor patents.txt na vašem médiu nebo v National Instruments Patent Notice na ni.com/patents.

2 Podpora Celosvětová technická podpora a informace o produktech ni.com Hlavní sídlo National Instruments Corporation North Mopac Expressway Austin, Texas USA Tel: Pobočky ve světě Austrálie , Belgie 32 (0) , Brazílie , Česká republika , Čína , Dánsko , Finsko 358 (0) , Francie , Indie , Itálie , Izrael , Japonsko , Jihoafrická republika , Kanada , Korea , Libanon 961 (0) , Malajsie , Mexiko , Německo , Nizozemsko 31 (0) , Norsko 47 (0) , Nový Zéland , Polsko , Portugalsko , Rakousko , Rusko , Singapur , Slovensko , Španělsko , Švédsko 46 (0) , Švýcarsko , Tchaj-wan , Thajsko , Turecko , Velká Británie 44 (0) Více informací o podpoře naleznete v příloze Další informace a zdroje. Komentáře k dokumentaci společnosti National Instruments můžete zadat na webové stránce National Instruments ni.com/info po zadání kódu feedback do pole Info Code.

3 Obsah Studentská příručka A. Certifikace NI...v B. Popis kurzu...vi C. Co potřebujete do začátku...vii D. Instalace softwaru ke kurzu...vii E. Cíle kurzu...viii F. Konvence v kurzu...ix Lekce 2 Techniky synchronizace Cvičení 2-1 Koncept: Porovnání front s lokálními proměnnými Lekce 3 Programování s využitím událostí Cvičení 3-1 Koncept: Experimentování s událostmi řízenými strukturami Cvičení 3-2 Vytvoření konzole s tiskovou frontou Lekce 4 Zpracování chyb Cvičení 4-1 Lekce 5 Přidání zpracování chyb do tiskové konzole Cvičení 5-1 Zobrazení teploty a mezních hodnot Cvičení 5-2 Přizpůsobení okna VI Cvičení 5-3 Nastavení názvů průběhů Lekce 6 Techniky pro zápis a čtení ze souboru Cvičení 6-1 VI Bitmap File Writer Cvičení 6-2 Čtení TDMS souborů Lekce 7 Vylepšení stávajícího VI Cvičení 7-1 Koncept: Refaktorování VI Lekce 8 Tvorba a distribuce aplikací Cvičení 8-1 Příprava souborů na distribuci Cvičení 8-2 Vytvoření samostatné aplikace National Instruments Corporation iii Cvičení LabVIEW Core 2

4 Obsah Příloha A Nastavení vašeho hardwaru Příloha B Další informace a zdroje Cvičení LabVIEW Core 2 iv ni.com

5 Cvičení 5-1 Cíl Situace Postup Zobrazení teploty a mezních hodnot 5 Použít prvky Property Node pro změnu nastavení objektů na čelním panelu z programu. Dokončete VI, které zaznamenává teplotu do grafu průběhu. Při svém vykonávání provádí VI tyto úkoly: Nastavte hodnotu Δx na grafu na uživatelsky definovanou hodnotu. Vymažte graf s průběhem tak, aby na začátku neobsahoval žádná data. Změňte barvu příslušného průběhu, pokud jeho hodnoty překročí určitou hranici. Rozblikejte indikátor alarmu, pokud hodnoty překročí určitou hranici. Přidejte do stávajícího VI následující prvky typu Property Node: Typ Název Property (vlastnost) Waveform Chart Temperature XScale.Multiplier Waveform Chart Temperature History Waveform Chart Temperature Active Plot 0»Plot.Color Dvoustavový indikátor (LED) Over Limit Blinking National Instruments Corporation 5-1 Cvičení LabVIEW Core 2

6 Implementace 1. Otevřete soubor Temperature Limit.vi z adresáře <Exercises>\ LabVIEW Core 2\Temperature Limit. Čelní panel je pro vás již připraven. Obrázek 5-1. Čelní panel Temperature Limit 2. Otevřete blokový diagram tohoto VI. Část pro vás již byla vytvořena. Na obrázku 5-2 vidíte příklad finální podoby blokového diagramu. Obrázek 5-2. Blokový diagram Temperature Limit 3. Upravte toto VI tak, aby nastavilo hodnotu Δx na grafu na vstupní hodnotu Δt (ms) zadanou uživatelem. Klikněte pravým tlačítkem myši na ukazatel Temperature a z kontextového menu zvolte Create»Property Node»X Scale» Offset and Multiplier»Multiplier pro vytvoření Property Node. Cvičení LabVIEW Core ni.com

7 Umístěte nový objekt Property Node na levou stranu od smyčky While. Klikněte pravým tlačítkem myši na Property Node a z kontextové nabídky vyberte Change All To Write. Vydělte hodnotu delta t (ms) číslem 1000, abyste zjistili hodnotu X-Scale Multiplier (koeficient násobení pro osu X), jak vidíte na obrázku Upravte toto VI tak, aby před počátkem měření teploty byla vymazána všechna stará data z grafu průběhu Temperature. Tip Pro vymazání grafu průběhu z blokového diagramu zapište do položky History Data prázdné datové pole. Změňte rozměry prvku Property Node tak, aby měl dva terminály. Nastavte na druhém terminálu položku History Data. Zkontrolujte, že je položka History Data nastavena pro zápis (Write). Klikněte pravým tlačítkem myši na položku History Data a z kontextové nabídky vyberte Create»Constant. Připojte Property Node tak, jak vidíte na obrázku Upravte toto VI tak, že když jsou měřeny hodnoty, je průběh Data přebarven na červeno, a LED Over Limit se rozbliká, když teplota překročí mezní hodnotu. Klikněte pravým tlačítkem myši na ukazatel Temperature a z kontextového menu zvolte Create»Property Node»Active Plot pro vytvoření dalšího prvku Property Node. Umístěte nový objekt Property Node do varianty True programové struktury Case. Změňte rozměry prvku Property Node tak, aby měl dva terminály. Klikněte na druhý terminál a vyberte Plot»Plot Color. Klikněte pravým tlačítkem myši na Property Node a z kontextové nabídky vyberte Change All To Write. Připojte k položce Active Plot číselnou konstantu 0 pro výběr prvního průběhu na grafu teplot Temperature. Připojte k položce Plot Color konstantu červené barvy, aby byla barva průběhu nastavena na červenou, když hodnota překročí hodnotu High Limit. National Instruments Corporation 5-3 Cvičení LabVIEW Core 2

8 Test Vytvořte kopii objektu Property Node tak, že stisknete a podržíte klávesu <Ctrl> a přetáhnete jej myší. Tip Nepoužívejte pro kopírování Property Node standardní schránku (Edit»Copy nebo <Ctrl-C>). Došlo by tak k vytvoření odlišného typu Property Node, o kterém se dozvíte v sekci Control References lekce 5, Controlling the User Interface, v příručce LabVIEW Core 2 Course Manual. Umístěte kopii prvku Property Node do varianty False programové struktury Case, jak vidíte na obrázku 5-3. Připojte k položce Active Plot číselnou konstantu 0 pro výběr prvního průběhu na grafu teplot Temperature. Připojte k položce Plot Color konstantu zelené barvy, aby byla barva průběhu nastavena na zelenou, když hodnota nepřekročí hodnotu High Limit. Obrázek 5-3. Varianta False struktury Case VI Temperature Limit 6. Upravte toto VI tak, že když jsou měřeny hodnoty, začne LED Over Limit blikat, když teplota překročí hraniční hodnotu. Klikněte pravým tlačítkem myši na ukazatel Over Limit a z kontextové nabídky vyberte Create»Property Node»Blinking. Umístěte nový objekt Property Node dovnitř smyčky While. Klikněte pravým tlačítkem myši na Property Node a z kontextové nabídky vyberte Change All To Write. Připojte Property Node tak, jak vidíte na obrázku Uložte toto VI. 1. Spusťte VI, abyste zkontrolovali, že se chová správně. 2. Zavřete VI. Konec cvičení 5-1 Cvičení LabVIEW Core ni.com

9 Cvičení 5-2 Přizpůsobení okna VI Cíl Situace Postup Upravit atributy VI pomocí prvků Property Node a Invoke Node. Můžete nastavit vlastnosti zobrazení VI staticky tak, že použijete stránku s vlastnostmi VI. Nicméně robustní uživatelské rozhraní musí často modifikovat vzhled čelního panelu i v průběhu běhu programu. Máte za úkol vytvořit VI, které dokáže na vyžádání provádět následující úkoly: Zobrazit nebo schovat svůj pruh s titulkem Zobrazit nebo schovat svou nabídkovou lištu Stát se průhledným tak, aby byly viditelné objekty za VI Přemístit se do centra obrazovky Vstupy a výstupy Typ Název Výchozí hodnota Push Button (tlačítko) Push Button Push Button Show Menu Bar? (zobrazit pruh nabídky?) Show Title Bar? (zobrazit pruh s titulkem?) Make VI Transparent? (VI průhledné?) True (ano) True True Tlačítko OK Center False (ne) Tlačítko Stop Stop False Tip Použijte tlačítka typu Push Button, protože jejich výchozí mechanická akce je Switch When Pressed (přepnout když stisknuto). Použijte tlačítko OK, protože jeho výchozí mechanická akce je Latch When Released (spojit po uvolnění). National Instruments Corporation 5-5 Cvičení LabVIEW Core 2

10 Tip Vlastnosti Použijte následující vlastnosti a funkce na třídu VI: ShowMenuBar Když je tato vlastnost zapnuta, je ve VI viditelný pruh s nabídkami. Obrázek 5-4. Pruh s nabídkami VI TitleBarVisible Když je tato vlastnost zapnuta, je ve VI viditelný pruh s titulkem. Obrázek 5-5. Pruh s titulkem VI RunVITransparently Když je tato vlastnost zapnuta, lze měnit hodnotu průhlednosti VI. Výchozí hodnota tohoto parametru je vypnuto, takže jej musíte nejprve povolit před tím, než budete měnit průhlednost VI. Transparency Tento parametr určuje míru průhlednosti VI. Lze do něj zapsat hodnotu v rozsahu 0 až 100. Hodnota 0 způsobí, že je VI zcela neprůhledné (normální chování), a hodnota 100 učiní VI zcela průhledným (neviditelným). V tomto cvičení nastavíte tuto hodnotu na 50, když je stisknuto tlačítko Make VI Transparent?. Metody Na rozdíl od vlastností, metoda má efekt pokaždé, když ji zavoláte. Proto byste měli volat metody pouze v tom případě, že chcete provést nějakou akci. Například pokud zavoláte metodu Fp.Center při každém průchodu smyčkou, je VI neustále umisťováno do středu obrazovky, a uživatel tedy nemá možnost jej přemístit. Můžete použít strukturu Case pro řízení volání metody pouze v daném průchodu smyčkou. Použijte následující metodu na třídu VI: Center Pokaždé, když je tato metoda zavolána, přemístí se VI do středu obrazovky. Použijte okno Context Help pro zobrazení popisů každé vlastnosti a metody. Struktura VI Toto VI čte ovládací prvky na čelním panelu každých 50 ms a nastavuje hodnoty vlastností v závislosti na aktuální hodnotě ovládacího prvku. Provádění metody Center je řízeno strukturou Case. Cvičení LabVIEW Core ni.com

11 Implementace 1. Otevřete VI Customize VI Window z adresáře <Exercises>\LabVIEW Core 2\Customize VI Window. Čelní panel tohoto VI je zobrazen na obrázku 5-6. Obrázek 5-6. Čelní panel VI Customize VI Window Podle následujících kroků vytvoříte blokový diagram pro toto VI. Příklad hotového blokového diagramu je na obrázku 5-7. Obrázek 5-7. Blokový diagram Customize VI Window Obrázek 5-8. Varianta False struktury Case pro metodu Center 2. Umístěte okolo terminálů smyčku While. 3. Vytvořte referenci na toto VI. Vložte do blokového diagramu VI Server Reference na levou stranu od smyčky While. National Instruments Corporation 5-7 Cvičení LabVIEW Core 2

12 Nastavte VI Server Reference na hodnotu This VI, pokud již není nastavena. Poznámka Pomocí reference This VI (toto VI) můžete přistupovat ke všem metodám a vlastnostem aktuálního VI, aniž byste museli explicitně otevírat a zavírat referenci. 4. Vytvořte prvek Property Node pro vlastnost RunTransparently. Klikněte pravým tlačítkem myši na referenci This VI a vyberte z kontextové nabídky Create»Property for VI Class»Front Panel Window»Run VI Transparently pro vytvoření Property Node. Přesuňte Property Node napravo od reference This VI, mimo smyčku While. Klikněte pravým tlačítkem myši na Property Node a z kontextové nabídky vyberte Change All To Write. Klikněte pravým tlačítkem myši na vlastnost FP:RunTransparently a z kontextové nabídky vyberte Create»Constant. Změňte hodnotu této konstanty na True. 5. Vytvořte objekt Property Node s vlastnostmi ShowMenuBar, TitleBarVis, a Transparency. Klikněte prvým tlačítkem myši na referenci This VI a vyberte z kontextové nabídky Create»Property for VI Class»Front Panel Window»Show Menu Bar pro vytvoření dalšího objektu Property Node. Rozšiřte tento Property Node tak, aby měl tři prvky. Klikněte na druhou položku v Property Node a vyberte Front Panel Window»Title Bar Visible. Klikněte na třetí položku v Property Node a vyberte Front Panel Window»Transparency. Klikněte pravým tlačítkem myši na Property Node a z kontextové nabídky vyberte Change All To Write. Přemístěte objekt Property Node dovnitř smyčky While. Vložte do smyčky While funkci Select. Vložte nalevo od funkce Select dvě číselné konstanty s hodnotami 0 a 50. Připojte číselnou konstantu 0 ke vstupu f funkce Select. Připojte číselnou konstantu 50 ke vstupu t funkce Select. Připojte dvoustavové ovládací prvky k příslušným vlastnostem, jak vidíte na obrázku 5-7. Cvičení LabVIEW Core ni.com

13 Test 6. Vytvořte prvek Invoke Node pro metodu Center. Klikněte prvým tlačítkem myši na referenci This VI a vyberte z kontextové nabídky Create»Method for VI Class»Front Panel» Center pro vytvoření Invoke Node. 7. Vytvořte okolo prvku Invoke Node s metodou FP.Center strukturu Case. 8. Přidejte do smyčky čekání v délce 50 ms. Vložte do smyčky While funkci Wait (ms). Klikněte pravým tlačítkem myši na vstup milliseconds to wait a z kontextové nabídky vyberte Create»Constant. Zadejte 50 jako hodnotu číselné konstanty. 9. Nastavte smyčku While, aby se zastavila, když uživatel stiskne tlačítko Stop, nebo když dojde k chybě. Vložte do smyčky While funkci Unbundle By Name. Vložte do smyčky While funkci Or. 10. Propojte blokový diagram tak, jak vidíte na obrázku 5-7 a na obrázku 5-8. Nezapomeňte nahradit tunel chybového clusteru posuvným registrem. 11. Zobrazte uživateli upozornění na jakoukoliv chybu, která se vyskytne. Přidejte napravo od smyčky While VI Simple Error Handler. Připojte VI Simple Error Handler k výstupnímu posuvnému registru chybového clusteru ve smyčce While. 12. Uložte toto VI. 1. Přepněte se do okna s čelním panelem vašeho VI. 2. Spusťte toto VI. 3. Vyzkoušejte stisknout každé z tlačítek a sledujte výsledky. Konec cvičení 5-2 National Instruments Corporation 5-9 Cvičení LabVIEW Core 2

14 Cvičení 5-3 Cíl Situace Postup Nastavení názvů průběhů Použít reference na ovládací prvky k vytvoření subvi, které modifikuje nastavení grafu. Vytvořte subvi, které vám umožní přiřadit ke grafu seznam názvů průběhů. Toto subvi by mělo přizpůsobit velikost legendy grafu názvům všech zobrazených průběhů. Vstupy a výstupy Reference na objekt typu GraphChart Typ Název Výchozí hodnota Ovládací prvek s jednorozměrným polem textových položek Reference na ovládací prvky Graph Reference Plot Names není Prázdné pole Ovládací prvek Error Cluster Error In Žádná chyba Ukazatel Error Cluster Error Out Žádná chyba Oba ovládací prvky Waveform Chart i Waveform Graph jsou objekty ve třídě GraphChart. Abyste mohli napsat subvi, které může přijímat reference na oba typy grafů, musíte použít referenci se slabým datovým typem pro třídu GraphChart. Nicméně tato třída obsahuje i další typy grafů, jako je například graf typu XY Graph (bodový). Toto subvi bude generovat chybu, pokud uživatel připojí jakýkoliv jiný typ grafu, než jsou Waveform Chart a Waveform Graph. To, zda uživatel připojil správný typ, můžete zjistit, když použijete vlastnost ClassName pro ovládání programové struktury Case. Pokud byla připojena správná třída, použijte funkci To More Specific Class, abyste získali referenci na příslušnou podtřídu. Jakmile získáte referenci na WaveformChart nebo na WaveformGraph, můžete nastavit příslušné vlastnosti a změnit tak názvy průběhů. Cvičení LabVIEW Core ni.com

15 Implementace Vlastnosti Grafy nemají jediný parametr, přes který by se daly nastavit názvy všech průběhů. Namísto toho musíte použít kombinaci parametrů (vlastností) pro nastavení názvu každého průběhu. V tomto cvičení použijete následující vlastnosti: ClassName Tento parametr vrací řetězec označující řídicí třídu objektu, pro nějž byl tento parametr vyvolán. Tento parametr mají k dispozici všechny ovládací prvky. LegAutosize Tento parametr určuje, zda se má velikost legendy grafu automaticky přizpůsobovat názvům všech průběhů, které obsahuje. Než začnete upravovat názvy průběhů, měli byste tento parametr nastavit na False. V opačném případě se rozměry legendy mohou změnit tak, že dojde k jejímu oddělení od grafu, nebo bude překrývat graf či jiné ovládací prvky. LegNumRows Tento parametr udává počet řádků viditelných v legendě grafu. Když přidáváte na čelní panel legendu, nezapomeňte ponechat místo, na které se legenda může rozšířit, pokud tuto vlastnost povolíte. Legenda se rozšiřuje směrem dolů. ActPlot Parametry, které mají vliv na vykreslený průběh, se pokaždé týkají pouze jednoho průběhu. Tento parametr určuje aktivní průběh. Pokaždé, když je nastaven nebo čten parametr týkající se průběhu, vztahuje se k aktivnímu průběhu. Jednotlivé průběhy jsou číslovány sekvenčně v pořadí, v jakém byly vytvořeny, počínaje nulou. Plot.Name Tento parametr slouží pro nastavení názvu aktivního průběhu. 1. Otevřete prázdné VI. 2. Uložte toto VI pod názvem Set Plot Names.vi do adresáře <Exercises>\LabVIEW Core 2\Set Plot Names. 3. Vytvořte okno čelního panelu. Přidejte do okna čelního panelu prvek typu refnum. Pojmenujte prvek refnum jako Graph Reference. Klikněte pravým tlačítkem myši na prvek Graph Reference a z kontextové nabídky vyberte Select VI Server Class»Generic» GObject»Control»GraphChart»GraphChart. Přidejte do okna čelního panelu pole. Pojmenujte pole jako Plot Names. National Instruments Corporation 5-11 Cvičení LabVIEW Core 2

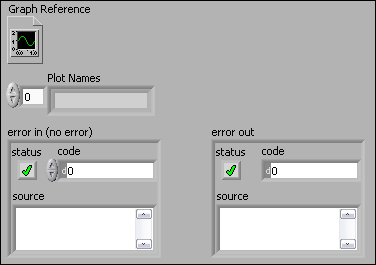

16 Vložte do prázdného pole Plot Names textový ovládací prvek. Přidejte vstupní chybový cluster. Přidejte výstupní chybový cluster. Uspořádejte ovládací prvky tak, jak vidíte na obrázku 5-9. Obrázek 5-9. Čelní panel Set Plot Names Tip Protože se uživateli nebude zobrazovat čelní panel tohoto subvi, nemusíte vynakládat příliš mnoho námahy k tomu, abyste jej udělali vizuálně přitažlivým. Čelní panely byste vždy měli uspořádat logicky. Nicméně není potřeba trávit příliš mnoho času nad panelem, který uživatel neuvidí. 4. Přepněte se do blokového diagramu. 5. Identifikujte třídu reference ovládacího prvku a vygenerujte chybu, pokud třída není validní. Použijte nástroj Class Browser, ve kterém naleznete Property Node pro ClassName a přetáhnete jej do programu. Otevřete dialogové okno Class Browser pomocí výběru View» Class Browser. Jako Object Library vyberte VI Server. Jako Class vyberte Generic»Generic. Stiskněte tlačítko Search, čímž otevřete vyhledávací dialogové okno nástroje Class Browser. Cvičení LabVIEW Core ni.com

17 Obrázek Dialogové okno pro hledání v nástroji Class Browser Do políčka pro hledaný text zadejte Class Name. Class Name by měl být jedinou položkou ve výsledcích hledání. V sekci Search Scope vyberte Generic class. Stiskem tlačítka OK se vrátíte zpět do dialogového okna Class Browser. Ve stromě Properties and Methods je zvýrazněna položka Class Name. National Instruments Corporation 5-13 Cvičení LabVIEW Core 2

18 Obrázek Dialogové okno Class Browser Stiskněte tlačítko Create a potom přesuňte ukazatel myši nad prázdnou část blokového diagramu. Klikněte na blokový diagram, čímž umístíte prvek Property Node pro ClassName. Cvičení LabVIEW Core ni.com

19 Připojte ke vstupu reference prvku Property Node prvek Graph Reference. Obrázek Výchozí stav Vložte do blokového diagramu strukturu Case, jak vidíte na obrázku Propojte výstup ClassName prvku Property Node s terminálem podmínky na programové struktuře Case. Přepněte se ve struktuře Case do stavu False. Vymažte text False v názvu varianty Case tak, aby se název podobal tomu na obrázku Výchozí (Default) varianta ve struktuře Case je vybrána, pokud třída reference na ovládací prvek neodpovídá jedné z definovaných tříd. V takovém případě, pokud je provedena výchozí varianta, neodpovídá reference předaná do tohoto subvi třídě WaveformGraph ani WaveformChart. Pamatujte, že ve struktuře Case jsou rozlišována malá a velká písmena u popisku terminálu pro výběr varianty. Přidejte do struktury Case VI Error Cluster From Error Code. Klikněte pravým tlačítkem myši na vstup error code VI Error Cluster From Error Code a z kontextové nabídky vyberte Create» Constant. Zadejte 1057 jako hodnotu konstanty. Chybový kód 1057 odpovídá chybové zprávě Object cannot be typecasted to the specified type (typ objektu nelze změnit na požadovaný typ). To je vhodná chyba, která by měla být vygenerována, pokud je při volání subvi předána reference na ovládací prvek špatné třídy. Propojte blokový diagram tak, jak vidíte na obrázku National Instruments Corporation 5-15 Cvičení LabVIEW Core 2

20 6. Zpracujte reference na WaveformGraph. Obrázek Případ pro WaveformGraph Přepněte se ve struktuře Case do stavu True. Změňte text True v názvu varianty Case na WaveformGraph tak, aby se název podobal tomu na obrázku Výstraha Text zadaný do popisku musí přesně odpovídat vstupnímu řetězci, a to i z hlediska mezer a velkých a malých písmen. V tomto příkladě, zadejte WaveformGraph. Vložte do struktury Case funkci To More Specific Class. Klikněte pravým tlačítkem myši na vstup target class funkce To More Specific Class a vyberte z kontextové nabídky volbu Create»Constant. Klikněte na konstantu, kterou jste vytvořili v předchozím kroku, a vyberte třídu Generic»GObject»Control»GraphChart» WaveformGraph»WaveformGraph. Použijte okno Class Browser k tomu, abyste nalezli objekt Property Node typu Legend: Autosize a umístili jej do struktury Case. Object library: VI Server Class: Generic»Generic Vyberte v sekci Search Scope volbu All classes in the VI Server library Search string: Legend: Autosize Vyberte záznam Legend: Autosize s typem třídy (class type) WaveformGraph Cvičení LabVIEW Core ni.com

21 Připojte výstup specific class reference funkce To More Specific Class ke vstupu reference prvku Property Node. Změňte rozměry objektu Property Node tak, aby obsahoval dvě položky. Klikněte na druhou položku v Property Node a vyberte z nabídky Legend»Number of Rows. Klikněte pravým tlačítkem myši na Property Node a z kontextové nabídky vyberte Change All To Write. Klikněte pravým tlačítkem myši na položku LegAutosize a z kontextové nabídky vyberte Create»Constant. Zkontrolujte, že hodnota konstanty je nastavena na False. Přidejte do struktury Case funkci Array Size. Přidejte do struktury Case smyčku typu For. 7. Do smyčky For vložte objekt Property Node. Použijte okno Class Browser pro nalezení prvku Property Node type Active Plot a umístěte jej do smyčky For. Object library: VI Server Class: Generic»Generic Vyberte v sekci Search Scope volbu All classes in the VI Server library Search string: Active Plot Vyberte záznam Active Plot s typem třídy WaveformGraph. Připojte výstup reference out druhého prvku Property Node skrz hranici smyčky For ke vstupu reference třetího prvku Property Node. Změňte rozměry třetího objektu Property Node tak, aby obsahoval dvě položky. Klikněte na druhou položku v objektu Property Node a vyberte ze seznamu Plot»Plot Name. Klikněte pravým tlačítkem myši na třetí Property Node a z kontextové nabídky vyberte Change All To Write. Propojte blokový diagram tak, jak vidíte na obrázku Použijte posuvné registry, když propojujete chybové spoje skrz smyčku For. Zkontrolujte, že je zapnuté automatické indexování u tunelu Plot Names na smyčce For. National Instruments Corporation 5-17 Cvičení LabVIEW Core 2

22 8. Zpracujte reference na WaveformChart. Obrázek Případ pro WaveformChart Klikněte pravým tlačítkem myši na hranici struktury Case a z kontextové nabídky vyberte Duplicate Case. Do pole s názvem této nové varianty zadejte WaveformChart. Výstraha Text zadaný do popisku musí přesně odpovídat vstupnímu řetězci, a to i z hlediska mezer a velkých a malých písmen. V tomto příkladě, zadejte WaveformChart. Klikněte na konstantu reference WaveformGraph a vyberte Generic»GObject»Control»GraphChart»WaveformChart. Poznámka Když změníte třídu reference na ovládací prvek, všechny objekty Property Node a Invoke Node, které tuto referenci používají, se stanou neplatnými, protože parametry v nich se odkazují na třídu, která neodpovídá referenci. Všimněte si, že se jména všech parametrů zabarví černě, když změníte referenci na třídu, a že šipka pro spouštění aplikace vypadá rozbitě. Nefunkčních spojů není potřeba si všímat, protože budou opraveny, když znovu vyberete správné parametry. Klikněte na každý ze čtyř parametrů a vyberte znovu správný parametr. Těmito čtyřmi parametry jsou Legend»Autosize, Legend»Number of Rows, Active Plot, a Plot»Plot Name. Výsledný blokový diagram by měl vypadat jako na obrázku Cvičení LabVIEW Core ni.com

23 Test 9. Vytvořte pro toto subvi ikonu a konektorový panel. Na obrázku 5-15 vidíte příklad ikony a konektorového panelu. Obrázek Připojení konektorového panelu pro VI Set Plot Names Přepněte se do okna s čelním panelem vašeho VI. Klikněte pravým tlačítkem myši na konu VI a z kontextové nabídky vyberte Show Connector. Klikněte na konektorový panel pravým tlačítkem myši a vyberte z kontextové nabídky volbu Patterns pro výběr vzoru. Připojte konektorový panel. Klikněte pravým tlačítkem myši na konektorový panel a z kontextové nabídky vyberte Show Icon. Klikněte na ikonu pravým tlačítkem myši a z kontextové nabídky vyberte Edit Icon. Za pomoci nástrojů v okně Icon Editor vytvořte ikonu. Když jste hotovi, zavřete okno Icon Editor. 10. Uložte toto VI. Připojení 1. Otestujte toto VI s použitím grafu Waveform Graph. Obrázek Test nastavení názvů průběhů Vytvořte prázdné VI. Konektorový panel National Instruments Corporation 5-19 Cvičení LabVIEW Core 2

24 Vložte na čelní panel prvek typu Waveform Graph. Otevřete blokový diagram. Klikněte pravým tlačítkem myši na ukazatel Waveform Graph a z kontextové nabídky vyberte Create»Reference. Přidejte do blokového diagramu tohoto nového VI podprogram Set Plot Names. Tip Pokud je VI Set Plot Names otevřené, můžete přetáhnout jeho ikonu z pravého horního rohu jeho čelního panelu přímo do blokového diagramu svého nového VI. Připojte referenci na WaveformGraph ke vstupu Graph Reference VI Set Plot Names. Klikněte pravým tlačítkem myši na vstup Plot Names náležející VI Set Plot Names a z kontextové nabídky vyberte Create»Control. Váš blokový diagram by se měl podobat tomu na obrázku Přepněte se do okna s čelním panelem nového VI. Do pole Plot Names vložte nové záznamy One a Two. Přesuňte legendu Plot Legend na pravou stranu od grafu, abyste měli prostor pro její rozšiřování. Spusťte toto VI. V legendě by se měly objevit prvky One a Two. 2. Otestujte toto VI s použitím grafu Waveform Chart. Klikněte pravým tlačítkem myši na ukazatel Waveform Graph a z kontextové nabídky vyberte Replace»Graph»Waveform Chart. Do pole Plot Names přidejte novou položku Three. Spusťte toto VI. V legendě grafu by se mělo objevit Three. 3. Otestujte toto VI s bodovým grafem (XY Graph). Klikněte pravým tlačítkem myši na ukazatel Waveform Chart a z kontextové nabídky vyberte Replace»Graph»XY Graph. Do pole Plot Names přidejte novou položku Four. Spusťte toto VI. Zobrazí se chyba převodu datového typu. Poznámka Tato chyba se objeví, protože daný podprogram nepodporuje referenci na prvek XY Graph. 4. Zavřete VI. Soubor VI, který jste používali pro testování VI Set Plot Names, nemusíte ukládat. Konec cvičení 5-3 Cvičení LabVIEW Core ni.com
