1 ZNAČKA KVALITY PRO TEPELNÁ ČERPADLA

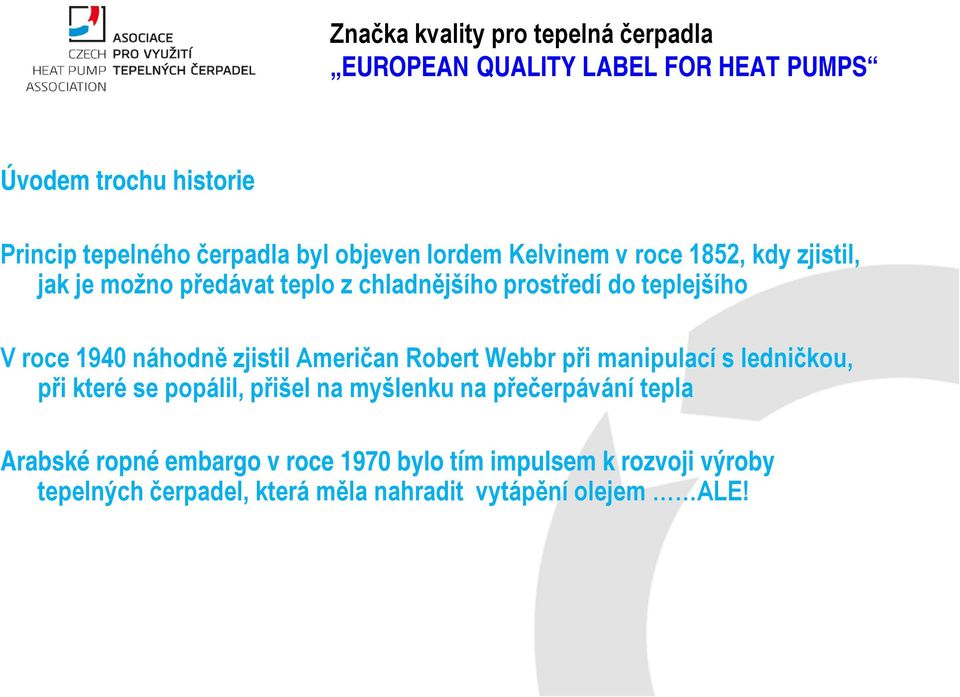

2 Úvodem trochu historie Princip tepelného čerpadla byl objeven lordem Kelvinem v roce 1852, kdy zjistil, jak je možno předávat teplo z chladnějšího prostředí do teplejšího V roce 1940 náhodně zjistil Američan Robert Webbr při manipulací s ledničkou, při které se popálil, přišel na myšlenku na přečerpávání tepla Arabské ropné embargo v roce 1970 bylo tím impulsem k rozvoji výroby tepelných čerpadel, která měla nahradit vytápění olejem ALE!

3

4

5 Začátky nebyly snadné Nebyly zvládnuté technologie Vznikaly problémy s teplotami a tlaky na primární i sekundární straně v chladícím okruhu při dlouhodobějším provozu Volba jednotlivých komponentů

6 Zklamání z očekávání Vyráběná tepelná čerpadla měla nestejné vlastnosti Výroba byla spíše individuální na koleně nekoncepční Důsledkem problémů byl propad zájmu o tepelná čerpadla

7 Obrat k lepšímu Až teprve počátkem 90. let minulého století se sjednotili někteří výrobci tepelných čerpadel na pravidlech, jak by měla vypadat úspěšné, tedy prodejné tepelné čerpadlo Byly to firmy ze stření Evropy, Skandinávie a Francie, které si zavedly vlastní hodnotící kriteria kvality.

8 D A CH LABEL Tepelná čerpadla, která splňovala kvalitativní kriteria Toto označení si dohodly německy hovořící země a to: D Německo A- Rakousko CH Švýcarsko Tepelná čerpadla, která splňovala kvalitativní kriteria, mohla být označována značkou kvality DACH a toto označování se používalo až do roku 2008.

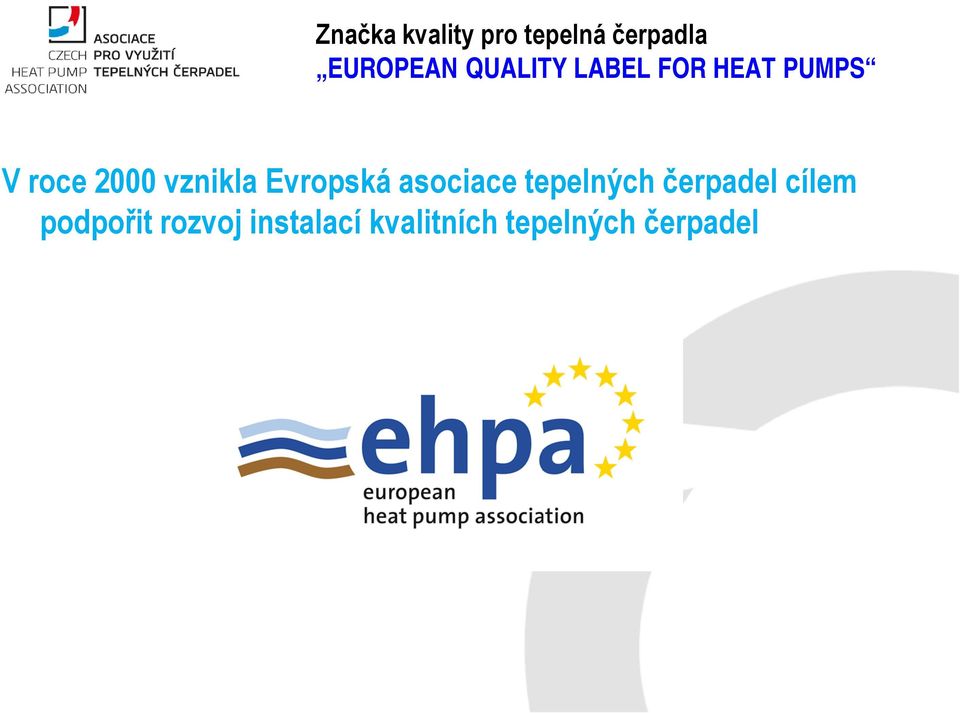

9 V roce 2000 vznikla Evropská asociace tepelných čerpadel cílem podpořit rozvoj instalací kvalitních tepelných čerpadel

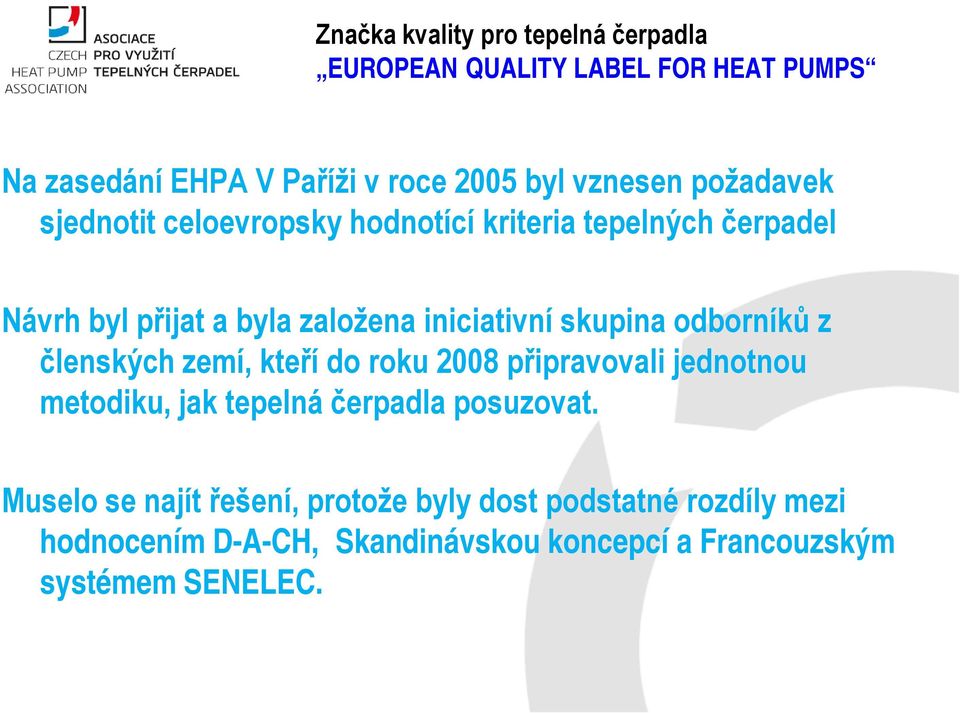

10 Na zasedání EHPA V Paříži v roce 2005 byl vznesen požadavek sjednotit celoevropsky hodnotící kriteria tepelných čerpadel Návrh byl přijat a byla založena iniciativní skupina odborníků z členských zemí, kteří do roku 2008 připravovali jednotnou metodiku, jak tepelná čerpadla posuzovat. Muselo se najít řešení, protože byly dost podstatné rozdíly mezi hodnocením D-A-CH, Skandinávskou koncepcí a Francouzským systémem SENELEC.

11 Významný rok 2008 Technická komise při EHPA vedená prof. Halozanem z Grazu (Rakousko) předložila koncepci hodnocení tepelných čerpadel, která vycházela z osvědčené metodiky D-A-CH a byla sjednocena s původními systémy z Francie a Skandinávským modelem. Od tohoto roku se začalo hodnotit podle nových pravidel a rovněž přidělovat novou značku kvality, tak jak ji známe dnes.

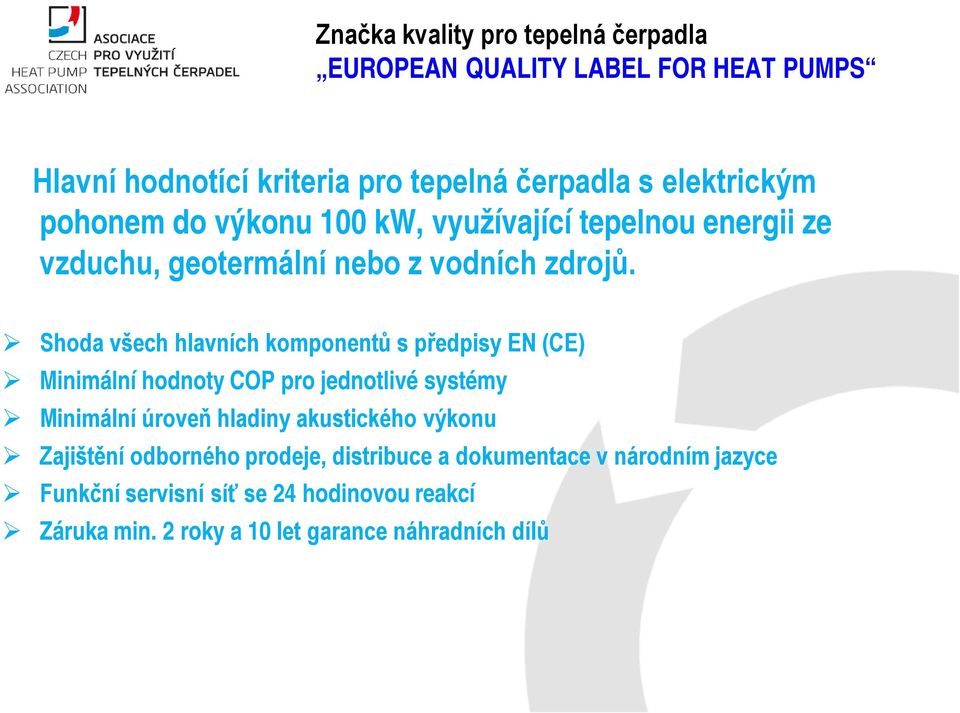

12 Hlavní hodnotící kriteria pro tepelná čerpadla s elektrickým pohonem do výkonu 100 kw, využívající tepelnou energii ze vzduchu, geotermální nebo z vodních zdrojů. Shoda všech hlavních komponentů s předpisy EN (CE) Minimální hodnoty COP pro jednotlivé systémy Minimální úroveň hladiny akustického výkonu Zajištění odborného prodeje, distribuce a dokumentace v národním jazyce Funkční servisní síť se 24 hodinovou reakcí Záruka min. 2 roky a 10 let garance náhradních dílů

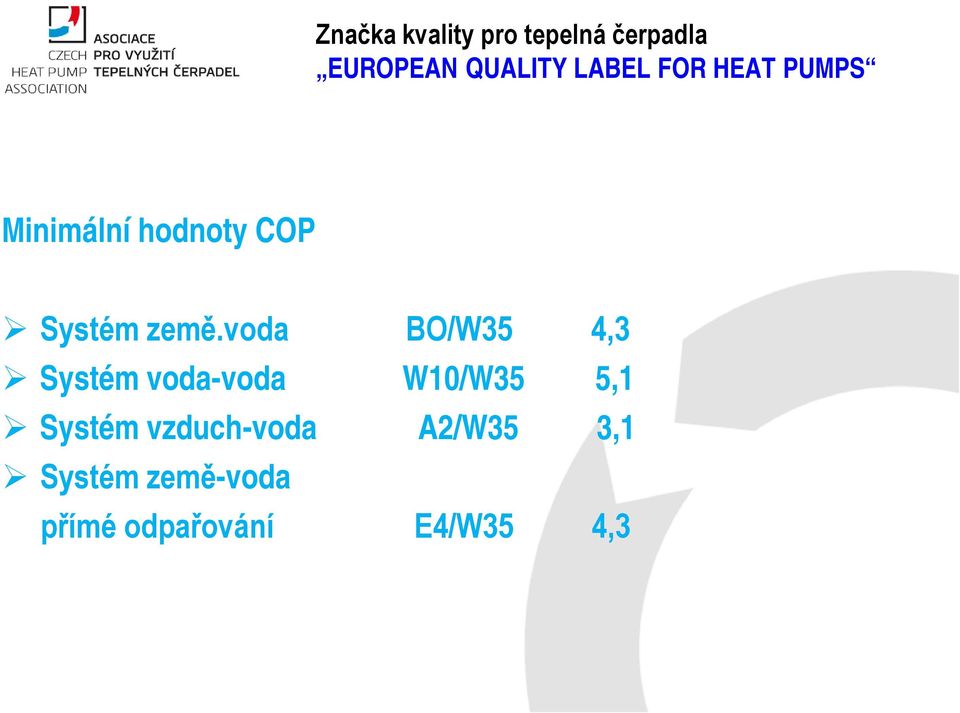

13 Minimální hodnoty COP Systém země.voda BO/W35 4,3 Systém voda-voda W10/W35 5,1 Systém vzduch-voda A2/W35 3,1 Systém země-voda přímé odpařování E4/W35 4,3

14 Kontrola měření parametrů Zkoušky dle požadavků předpisů EHPA lze provést pouze v akreditovaných zkušebnách, které jsou technicky a personálně vybaveny k provedení měření dle EN 14511, část 1-4 nebo EN 255 část 3 a zvukové měření dle EN V současné době je akreditováno EHPA 12 testovacích středisek: Česká republika SZU Brno 1 (od 07/2012) Rakousko - 1 Francie - 1 Německo 5 Švédsko 1 Švýcarsko -1 Španělsko 1 V. Britanie -1

15 Proč prestižní značka kvality Hlavním důvodem je informovat zájemce o tepelné čerpadlo, které výrobky jsou spolehlivě na vysoké technické úrovni V řadě zemí jsou poskytovány dotace jen na výrobky s označením QL S postupným uvědomováni si podstatných rozdílů mezi tepelnými čerpadly, požadují zákazníci garanci, že výrobky jsou na příslušné technické úrovni a je na ně zajištěn dlouhodobě servis a náhradní díly.

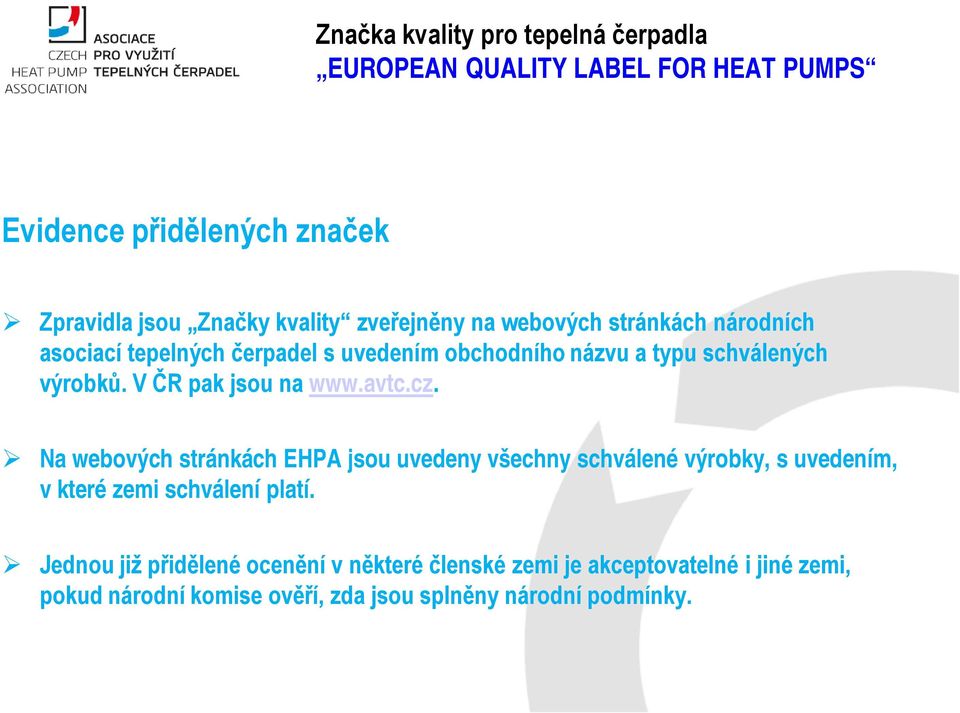

16 Evidence přidělených značek Zpravidla jsou Značky kvality zveřejněny na webových stránkách národních asociací tepelných čerpadel s uvedením obchodního názvu a typu schválených výrobků. V ČR pak jsou na Na webových stránkách EHPA jsou uvedeny všechny schválené výrobky, s uvedením, v které zemi schválení platí. Jednou již přidělené ocenění v některé členské zemi je akceptovatelné i jiné zemi, pokud národní komise ověří, zda jsou splněny národní podmínky.

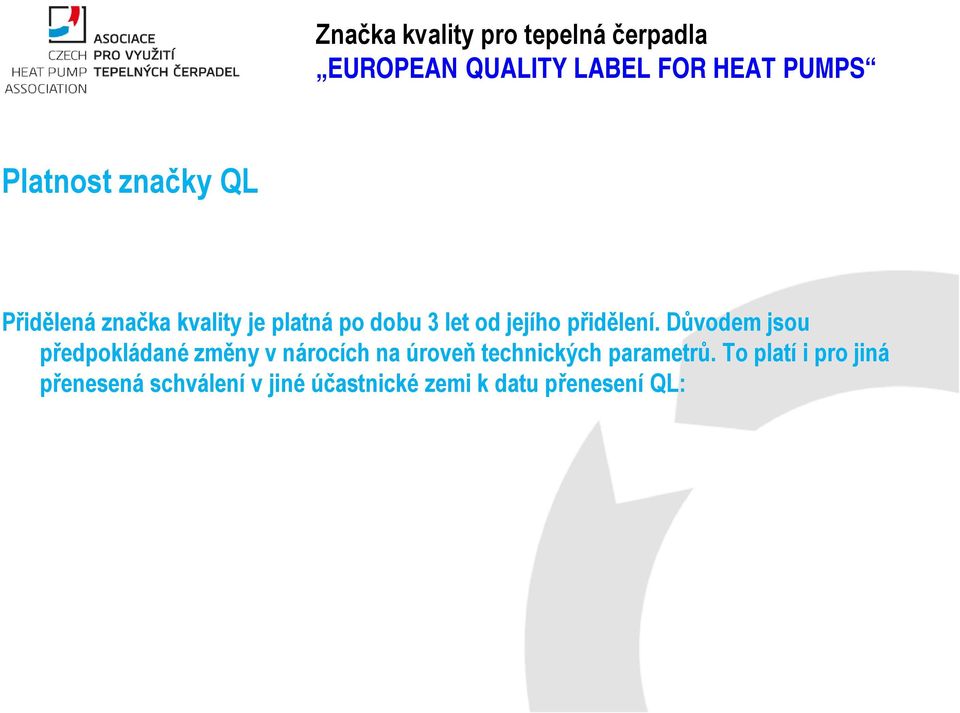

17 Platnost značky QL Přidělená značka kvality je platná po dobu 3 let od jejího přidělení. Důvodem jsou předpokládané změny v nárocích na úroveň technických parametrů. To platí i pro jiná přenesená schválení v jiné účastnické zemi k datu přenesení QL:

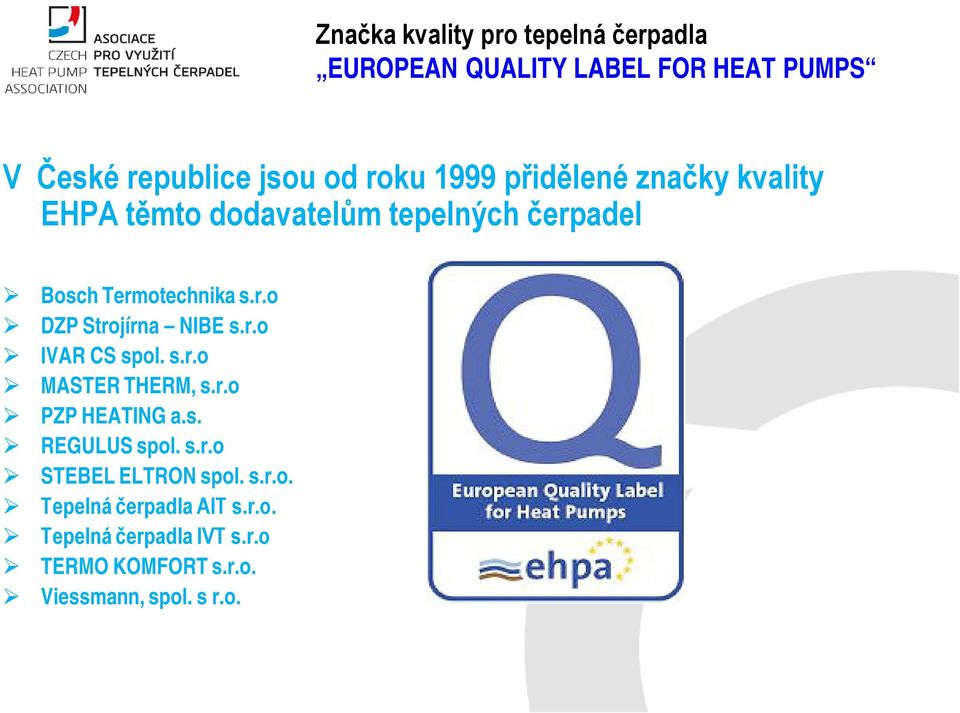

18 V České republice jsou od roku 1999 přidělené značky kvality EHPA těmto dodavatelům tepelných čerpadel Bosch Termotechnika s.r.o DZP Strojírna NIBE s.r.o IVAR CS spol. s.r.o MASTER THERM, s.r.o PZP HEATING a.s. REGULUS spol. s.r.o STEBEL ELTRON spol. s.r.o. Tepelná čerpadla AIT s.r.o. Tepelná čerpadla IVT s.r.o TERMO KOMFORT s.r.o. Viessmann, spol. s r.o.

19 Děkuji Vám za pozornost Ing. Josef Slováček
