1 Komfortní snímač tlaku SenzoHART s protokolem HART nebo Profibus PA - rozsah od 0 0,5 kpa do 0 100MPa - výstupní signál 4-20mA/HART nebo Profibus PA - různé druhy mechanického připojení - programování také pomocí tlačítek - přesnost 0,075% - schválení ATEX - certifikát SIL2 - krytí IP66 nebo IP67 Použití Snímač tlaku SenzoHART je určený pro měření tlaku, podtlaku a absolutního tlaku plynů, kapalin a par. Provedení s čelní membránou je vhodné pro měření tlaku znečištěných plynů nebo viskózních či tuhnoucích tekutin v měřících rozsazích od kPa po 0 700kPa. Snímače jsou vhodné pro nasazení v potravinářském průmyslu či sterilních prostředích farmaceutického průmyslu. 133 Popis Snímač tlaku SenzoHART je vhodný k měření tlaku, podtlaku a absolutního tlaku plynů, výparů a tekutin a obsahuje piezorezistivní silikonový senzor oddělený od pracovní látky membránou a speciální manometrickou tekutinou. Kryt tvoří hliníkový obal třídy krytí IP65 nebo IP67 umožňující použití místního displeje, jeho rotaci o 90, 180 nebo 270 a rotaci krytu C relativn ě vůči senzoru a volbu směru kabelu. Nastavení Uživatel má možnost nastavení snímače pomocí místních tlačítek, ručním HART komunikátorem nebo pomocí komunikačního softwaru po HART protokolu. Montáž Snímač je lehký a lze jej umístit přímo na armatury rozvodů. Je dodávána též univerzální montážní konzola pro uchycení snímače na 2 trubku. Měří-li se tlaková pára nebo jiná horká látka, měla by se použít kondenzační smyčka nebo impulzní potrubí. Pro měření laku vyžadující zvláštní uchycení (např. potravinářský či chemický průmysl) je nabízen snímač s přímou membránou. Instalační příslušeství a úplný přehled membrán je popsán v příslušném katalogovém listě. Elektrické propojení by mělo být provedenou kroucenou dvojlinkou a umístění komunikátoru je vhodné zvolit před zahájením montáže. Použití v prostředí s nebezpečím výbuchu Snímače tlaku jsou schváleny pro měření v prostředí s nabezpečím výbuchu a jsou výraběny v jiskorvě bezpečném provedenía pevném závěru. (další schválení viz objednací tabulka). Těsnění M20x1,5, kabel Ø Tabulka jmenovitých hodnot

2 Možnosti připojení Materiál smáčených částí 316Lss (u typu P a GP) možno na přání Hastelloy C276 Na objednání možno odmaštěné provedení pro kyslík (u typu M a G1/2) Typ M Závit M20 x1,5 manometrový Typ G1/2 Závit G1/2 manometrový Použití čelních membrán Typ P Závit M20 x 1,5 s otvorem ø 12mm Typ GP Závit G1/2 s otvorem ø12mm Max. rozsah 0 30MPa Vhodné pro měření tlaku znečištěných plynů nebo viskózních či tuhnoucích tekutin. Snímače s oddělovací membránou lze nasadit ve sterilních provozech v potravinářství či farmaceutickém průmyslu. Typ CG1 Závit G1 s čelní membránou Typ CM30x2 Závit M30x2 s čelní membránou Materiál smáčených částí 316Lss, na přání možno u CM30x2 Hastelloy C276. Možnosti konfigurace pomocí tlačítek, vlastnosti displeje a schválení ATEX 4 20 ma výstup + HART grafický 5-ti místný s podsvícením možnost upravit pozici nuly počátek a konec rozsahu zadáním číslice nebo hodnotou přivedeného tlaku změna jednotek změna charakteristiky změna časové konstanty zobrazení hodnoty tlaku v jednotkách, velikosti proudu v ma nebo v % rozsahu reset snímače vrácení do továrního nastavení ATEX jiskrově bezpečný II 1/2G Ex ia IIC T4/T5 ATEX verze pevný uzávěr II 1/2G Ex ia/ d IIC T6/T5 ATEX verze pevný závěr II1/2D ExiaD 20/tD A21 T85/T100 Komunikace a konfigurace Standardní komunikace se snímačem probíhá pomocí protokolu HART. Lze k tomu využít: ruční komunikátor KAP-03 nebo KAP-03Ex ruční komunikátory jiných výrobců PC program Raport-01 a moedem RS-Hart programy a modemy jiných výrobců, které obsahují potřebné EDDL a DTM soubory (na vyžádání lze zaslat) - 2 -

3 Technické údaje Metrologie Materiály Přesnost: ±0,075% kalibrovaného rozsahu Smáč. části a membrány: 316Lss nebo Hastelloy C-276 Hlavice: hliník Dlouhodobá stabilita: přesnost(%) za 3 roky (pro běžný rozsah) Teplotní chyba: ±0,08% (FSO)/10 C (0,1% u rozsahů 10,11) Teplotní podmínky max. ±0,25% (FSO) v celém kompenzačním rozsahu (0,4% pro rozsahy 10, 11) Rozsah prac. teplot okolí: -40 C 85 C Teplotní kompenzace: C Exi verze: -40 C 80 C C pro speciální verze Exd verze: -40 C 75 C Časová konstanta: 500 ms Teplotní rozsah média: -40 C 120 C 250 ms pro speciální verze Elektronické tlumení: 0 60 s Chyba zvlněním napětí Usup: 0,002% (FSO) / V Elektrické parametry Napájecí napětí: V DC (Ex 13,5 28 V) Napěťový pokles: 3 V (při zapnutém podsvícení displeje) Výstupní signál: 4 20 ma/2-vodič Usup [V] 12 V*) Zátěžový odpor R[Ω] 0,0225 A *) = 15 V při zapojeném podsvícení displeje Odpor vedení nutný pro HART komunikaci: min 240 Ω ρ 1 ρ 0 Graf přesnosti/rozsah Základní chyba Šíře nastaveného rozsahu [%] ρ0 chyba pro základní rozsah (0 100% FSO) ρ1 chyba pro rozsah 0 10% FSO ρ1 = 2x ρ0 číselné hodnoty chyby jsou uvedené u metrol. hodnot Tabulka rozsahů číslo Základní měřící rozsah (FSO) Minimální nastavitelný rozsah Posunutí nuly Limit přetížení (bez hystereze) MPa 300 kpa 0 29,7 MPa 45 MPa MPa 70 kpa 0 6,93 MPa 14 MPa 3 0 2,5 MPa 25 kpa 0 2,475 MPa 5 MPa ,7 MPa 7 kpa kpa 1,4 MPa kpa 12 kpa kpa 400 kpa kpa 10 kpa kpa 400 kpa kpa 5 kpa 0 95 kpa 200 kpa kpa 5 kpa kpa 200 kpa kpa 2,5 kpa 0 22,5 kpa 100 kpa kpa 2 kpa kpa 100 kpa 11-1,5...7 kpa* 0,5 kpa -1,5 6,5 kpa 50 kpa kpa (abs.) 10 kpa kpa (abs.) 200 kpa kpa (abs.) 10 kpa kpa (abs.) 1,4 MPa ,5MPa (abs.) 25 kpa 0 2,475 MPa (abs.) 5 MPa MPa (abs.) 70 kpa 0 6,93 MPa (abs.) 14 MPa * pouze snímače bez oddělovací membrány - 3 -

4 Objednací kódy Model Kód Popis SenzoHART Komfortní snímač tlaku s HART Displej, výstupní signál Verze a certifikáty ALW ALW/Profibus PA /Exi /Exd /PED /Tlen / C /SIL2 Hastelloy IP67 bez kódu Hliníková hlavice, IP66, grafický displej, výstup 4 20 ma + HART Hliníková hlavice, IP66, grafický displej, výstup Profibus PA ATEX jiskrově bezpečný II 1/2G Ex ia IIC T4/T5 (pro HART) ATEX jiskrově bezpečný II 1/2G Ex ia IIB T5 (pro Profibus PA) ATEX verze pevný uzávěr II 1/2G Ex ia/ d IIC T6/T5 (pouze pro HART) ATEX verze pevný závěr II1/2D ExiaD 20/tD A21 T85/T100 (pouze pro HART) Podle evropské normy pro tlaková zařízení č. 97/23/EC Provedení pro kyslík (pouze připojení M a G1/2) Rozšířený rozsah teplotní kompenzace -40 C +80 C (pouze p ro HART) Bezpečnostní certifikát dle IEC 61508/61511 (pouze pro HART) Materiálové provedení smáčených částí Hastelloy C276 (pouze připojení P, GP, CM30x2) Zvýšené krytí na IP67 (pouze pro HART) Bez požadavku na doplňková provedení a certifikáty Základní měřící rozsah čidla Základní rozsah Min.nastavitelný rozsah /0 30 MPa 0 30 MPa 300 kpa /0..7 MPa 0..7 MPa 70 kpa /0 2,5 MPa 0 2,5 MPa 25 kpa /0...0,7 MPa 0...0,7 MPa 7 kpa / kpa kpa 12 kpa / kpa kpa 10 kpa /0 100 kpa kpa 5 kpa / kpa kpa 5 kpa / kpa kpa 2,5 kpa / kpa kpa 2 kpa /-1,5...7 kpa* -1,5...7 kpa* 0,5 kpa / kpa (abs.) kpa (abs.) 10 kpa / kpa (abs.) kpa (abs.) 10 kpa /0...2,5MPa (abs.) 0...2,5MPa (abs.) 25 kpa /0...7 MPa (abs.) MPa (abs.) 70 kpa Měřící rozsah / + [ ] (jednotka) Měřící nastavený rozsah v relaci k výstupu 4 ma až 20 ma [bar, MPa, kpa, ] Montážní uchycení /M závit M20x1,5 (vnější) s otvorem ø4 manometrový, smáčené části SS316Ĺ /P závit M20x1,5 (vnější) s otvorem ø12, smáčené části SS316Ĺ /G1/2 závit G1/2 (vnější) s otvorem ø4 manometrový, smáčené části SS316Ĺ /GP závit G1/2 (vnější) s otvorem ø12, smáčené části SS316Ĺ /CM30x2 závit M30x2 (vnější) s čelní membránou, smáčené části SS316Ĺ /CG1 závit G1 (vnější) s čelní membránou, smáčené části SS316Ĺ / jiný jiné závity na přání nebo v kombinaci s přechodkami (viz katalog příslušenství ) /oddělené membrány oddělené membrány (viz. katalog oddělovací membrány ) Příslušenství / držáky, ventily, ventilové soupravy (viz katalog příslušenství ) Speciální provedení -0,7 0,7 kpa 0 16 MPa MPa kpa čidlo s rozsahem -0,7 0,7 kpa čidlo s rozsahem 0 16 MPa čidlo s rozsahem MPa čidlo s rozsahem kpa Příklady objednávky Snímač tlaku s grafickým displejem, výstup 4 20 ma + HART, verze Exia, základní měřící rozsah 0 2,5MPa, kalibrovaný rozsah 0 1 MPa, mechanické uchycení M20x1.5 manometrové SenzoHART ALW/Exi/0 2,5MPa/0 1MPa/M Snímač tlaku s grafickým displejem, Profibus PA, verze Exia, základní měřící rozsah 0 7 bar, kalibrovaný rozsah 0 6 bar, uchycení přírubou, oddělená membrána, DN50PN40 SenzoHART ALW/Profibus PA/Exi/0 7bar/0 6bar/S-P DN50-4 -

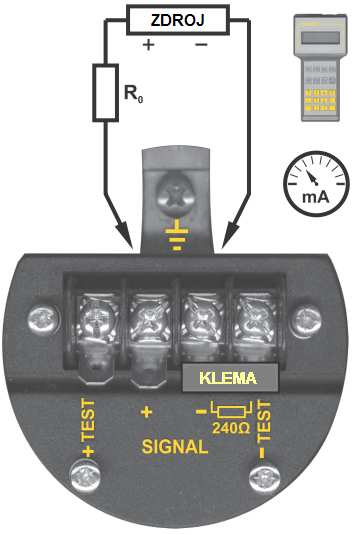

5 Elektrické zapojení snímačů s HART protokolem Elektrické zapojení snímačů s Profibus PA Komunikátor KAP03 nebo modem RS-HART Připojeny na TEST+, SIGNAL+ (přepólování povoleno) Miliampérmetr připojený na TEST+, TEST- vnitřní zemnící spojka Snímače s Profibus PA Komunikace Komunikace se snímačem probíhá dvěma způsoby: cyklická snímač posílá naměřená data (4 byte IEEE754) a stavovou informaci o stavu snímače a platností měření (1 byte) acyklická tento způsob se využívá pro nastavování snímače a k odečtu primárních naměřených hodnot a stavu zařízení Konfigurace Kompletní nastavení hodnot snímače, režimu displeje, nulové hodnoty snímače a kalibrace ve vztahu k tlakovým standardům probíhá pomocí software PDM (Process Device Manager) firmy Siemens s knihovnou EED vyvinutou pro tento typ snímače. Ostatní komerční konfigurační programy (např. Commuwin od firmy Endress and Hauser, DTM/FDT nástroje) umožňují konfiguraci snímače na úrovni základních příkazů. Přiložen je APC-2000AL/Profibus PA soubor GSD obsahující popis základních vlastností jako přenosové rychlosti, typ a formát dat na vstupu, seznam přídavných funkcí. GSD soubor je nezbytný pro programy sloužící jako konfigurační nástroj pro síťovou komunikaci a umožňují správné napojení zařízení do sítě Profibus. Univerzální soubor GSD pro standardní tlakové snímače vytvořený na základě standardu Profibus revize 3 lze použít i pro snímače APC-2000AL/Profibus PA. Snímač nemá hardwarové nastavení adresy, tato adresa se nastavuje konfiguračním programem. Nasazení v prostředí s nebezpečím výbuchu Pro tato měření jsou dostupné modely jiskrově nezpečné dle ATEX II 1/2G Ex ia IIBT5 Elektrické parametry Napájecí napětí: 10,5 28 V DC 12,5 28 V DC (v případě aktivovaného podsvícení displeje) Spotřeba: 14 ma Napájení ze zdroje se zvýšenou vnitřní bezpečností dle nařízení FISCO pro jiskrově bezepčné provedení Ui = 17,5 V DC Ii = 0,38 A pro IIB Ii = 0,36 A pro IIC Výstupní parametry Výstupní signál: ve shodě s digitálními signály Profibus PA (dle EN 50170) PA funkce: slave (podřízený) Fyzická úroveň: IEC Přenosová rychlost: 31,25 kbps SENZORY CZ, s.r.o. Barvy 600/ Brno Mail: info@senzorycz.eu Web:
